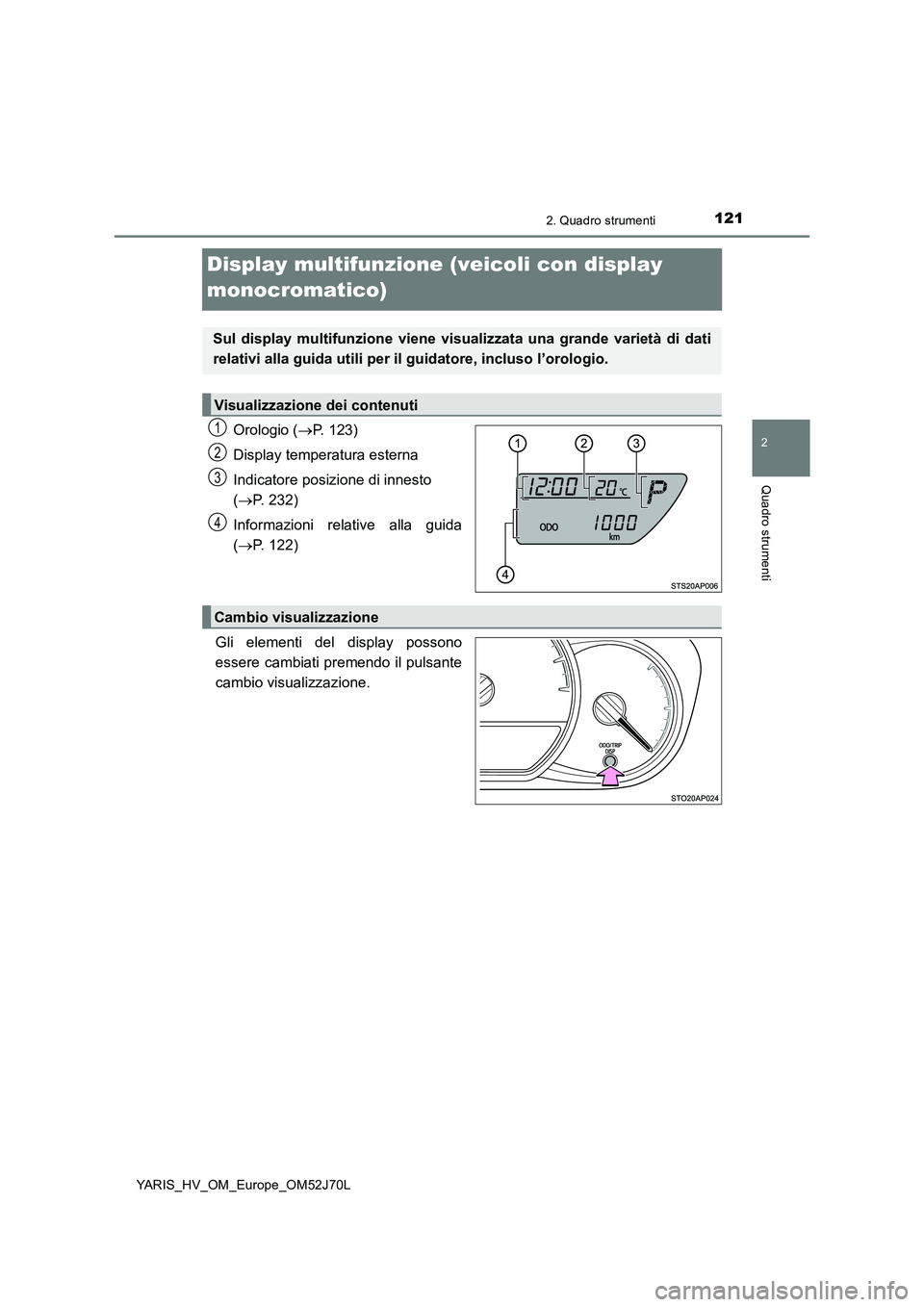

121
2
2. Quadro strumenti
Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L
Display multifunzione (veicoli con display
monocromatico)
Orologio ( P. 123)
Display temperatura esterna
Indicatore posizione di innesto
( P. 232)
Informazioni relative alla guida
( P. 122)
Gli elementi del display possono
essere cambiati premendo il pulsante
cambio visualizzazione.
Sul display multifunzione viene visualizzata una grande varietà di dati
relativi alla guida utili per il guidatore, incluso l’orologio.
Visualizzazione dei contenuti
1
2
3
4
Cambio visualizzazione

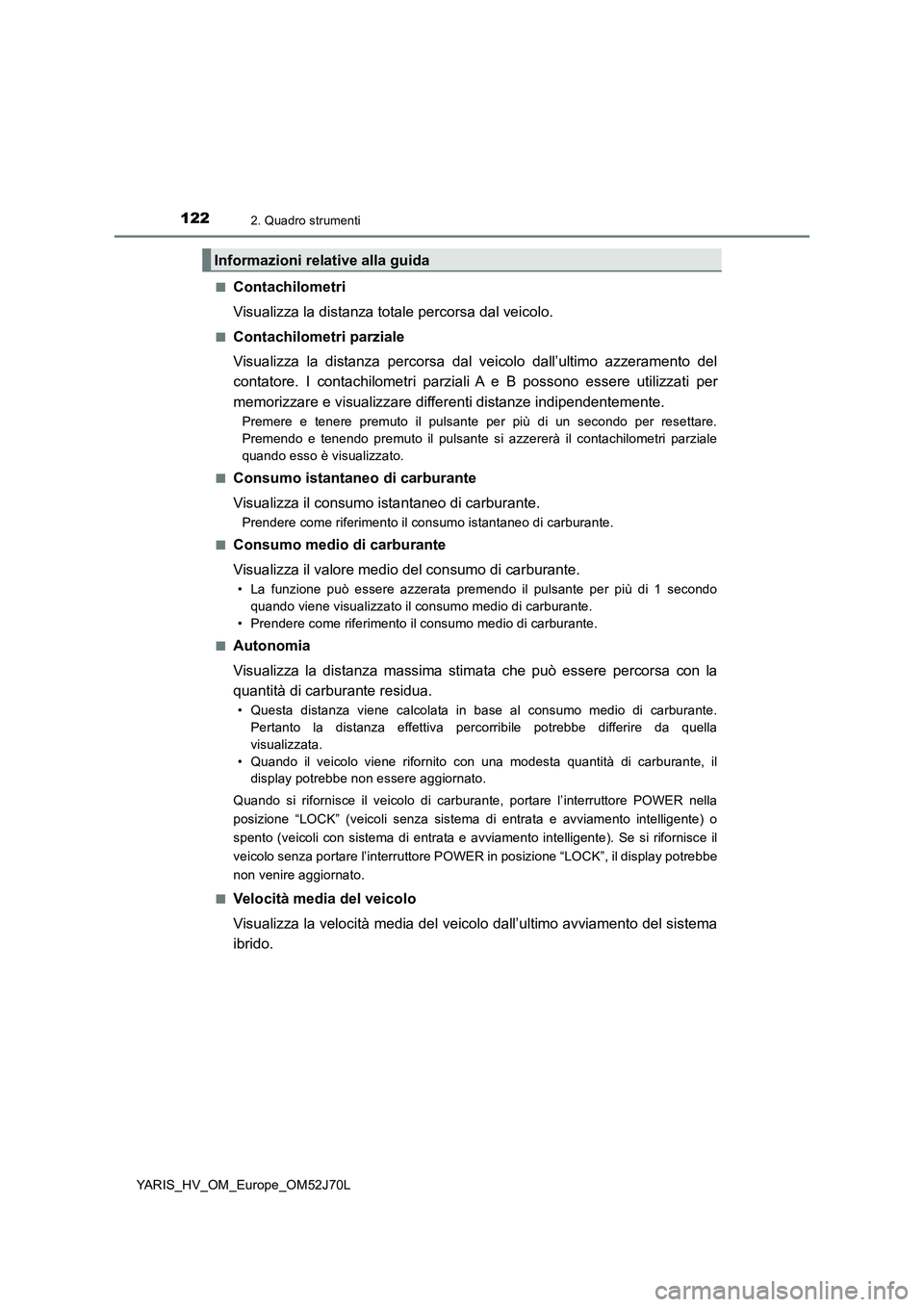

1222. Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L
■Contachilometri
Visualizza la distanza totale percorsa dal veicolo.
■Contachilometri parziale
Visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento del
contatore. I contachilometri parzial i A e B possono essere utilizzati per
memorizzare e visualizzare differenti distanze indipendentemente.
Premere e tenere premuto il pulsante per più di un secondo per resettare.
Premendo e tenendo premuto il pulsante si azzererà il contachilometri parziale
quando esso è visualizzato.
■Consumo istantaneo di carburante
Visualizza il consumo istantaneo di carburante.
Prendere come riferimento il consumo istantaneo di carburante.
■Consumo medio di carburante
Visualizza il valore medio del consumo di carburante.
• La funzione può essere azzerata premendo il pulsante per più di 1 secondo
quando viene visualizzato il consumo medio di carburante.
• Prendere come riferimento il consumo medio di carburante.
■Autonomia
Visualizza la distanza massima stimata che può essere percorsa con la
quantità di carburante residua.
• Questa distanza viene calcolata in base al consumo medio di carburante.
Pertanto la distanza effettiva percorribile potrebbe differire da quella
visualizzata.
• Quando il veicolo viene rifornito con una modesta quantità di carburante, il
display potrebbe non essere aggiornato.
Quando si rifornisce il veicolo di carburante, portare l’interruttore POWER nella
posizione “LOCK” (veicoli senza sistema di entrata e avviamento intelligente) o
spento (veicoli con sistema di entrata e avviamento intelligente). Se si rifornisce il
veicolo senza portare l’interruttore POWER in posizione “LOCK”, il display potrebbe
non venire aggiornato.
■Velocità media del veicolo
Visualizza la velocità media del veicolo dall’ultimo avviamento del sistema
ibrido.
Informazioni relative alla guida

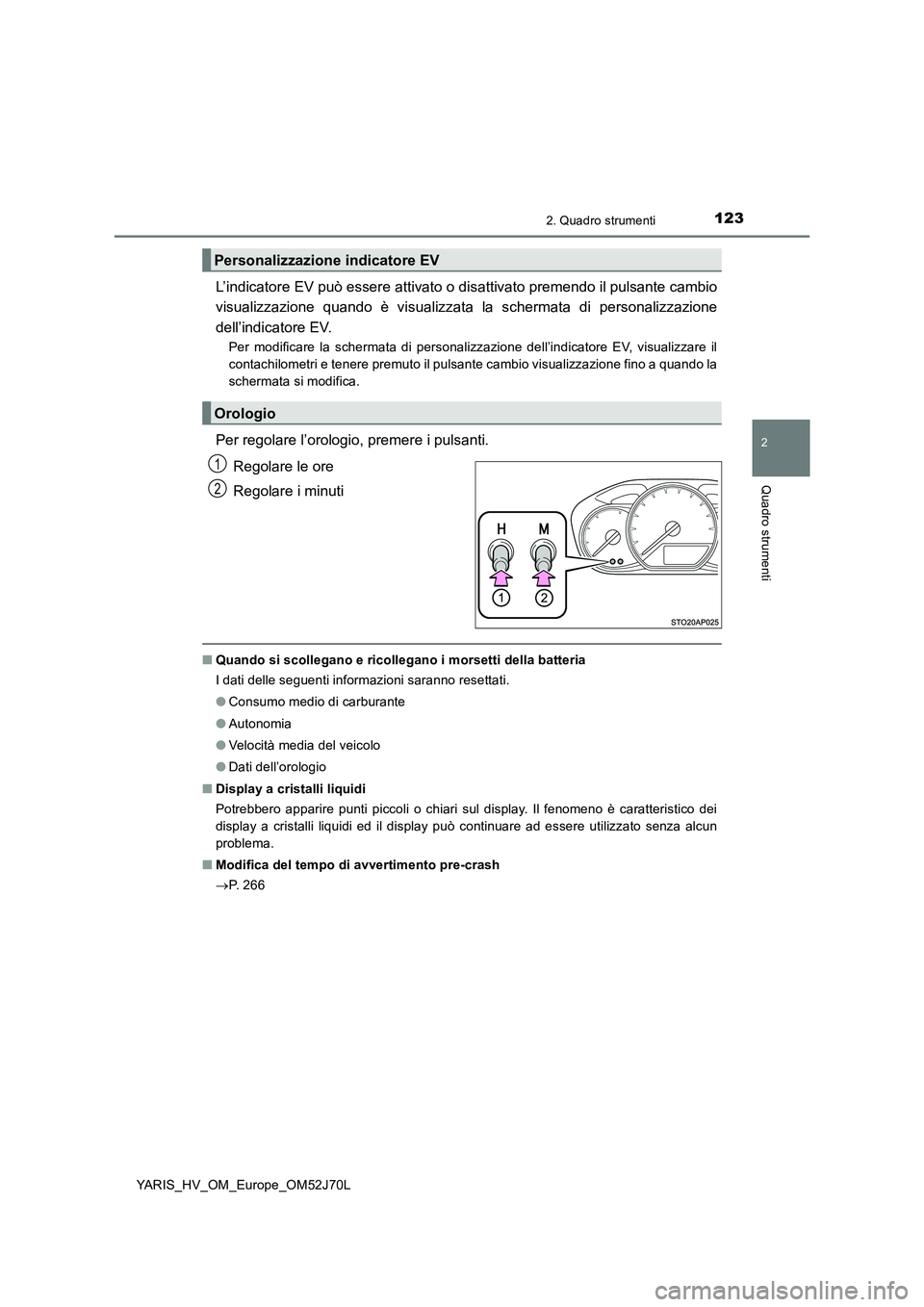

1232. Quadro strumenti
2
Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L
L’indicatore EV può essere attivato o disattivato premendo il pulsante cambio
visualizzazione quando è visualizzata la schermata di personalizzazione
dell’indicatore EV.
Per modificare la schermata di personalizzazione dell’indicatore EV, visualizzare il
contachilometri e tenere premuto il pulsante cambio visualizzazione fino a quando la
schermata si modifica.
Per regolare l’orologio, premere i pulsanti.
Regolare le ore
Regolare i minuti
■ Quando si scollegano e ricollegano i morsetti della batteria
I dati delle seguenti informazioni saranno resettati.
● Consumo medio di carburante
● Autonomia
● Velocità media del veicolo
● Dati dell’orologio
■ Display a cristalli liquidi
Potrebbero apparire punti piccoli o chiari sul display. Il fenomeno è caratteristico dei
display a cristalli liquidi ed il display può continuare ad essere utilizzato senza alcun
problema.
■ Modifica del tempo di avvertimento pre-crash
 P. 2 6 6
Personalizzazione indicatore EV
Orologio
1
2

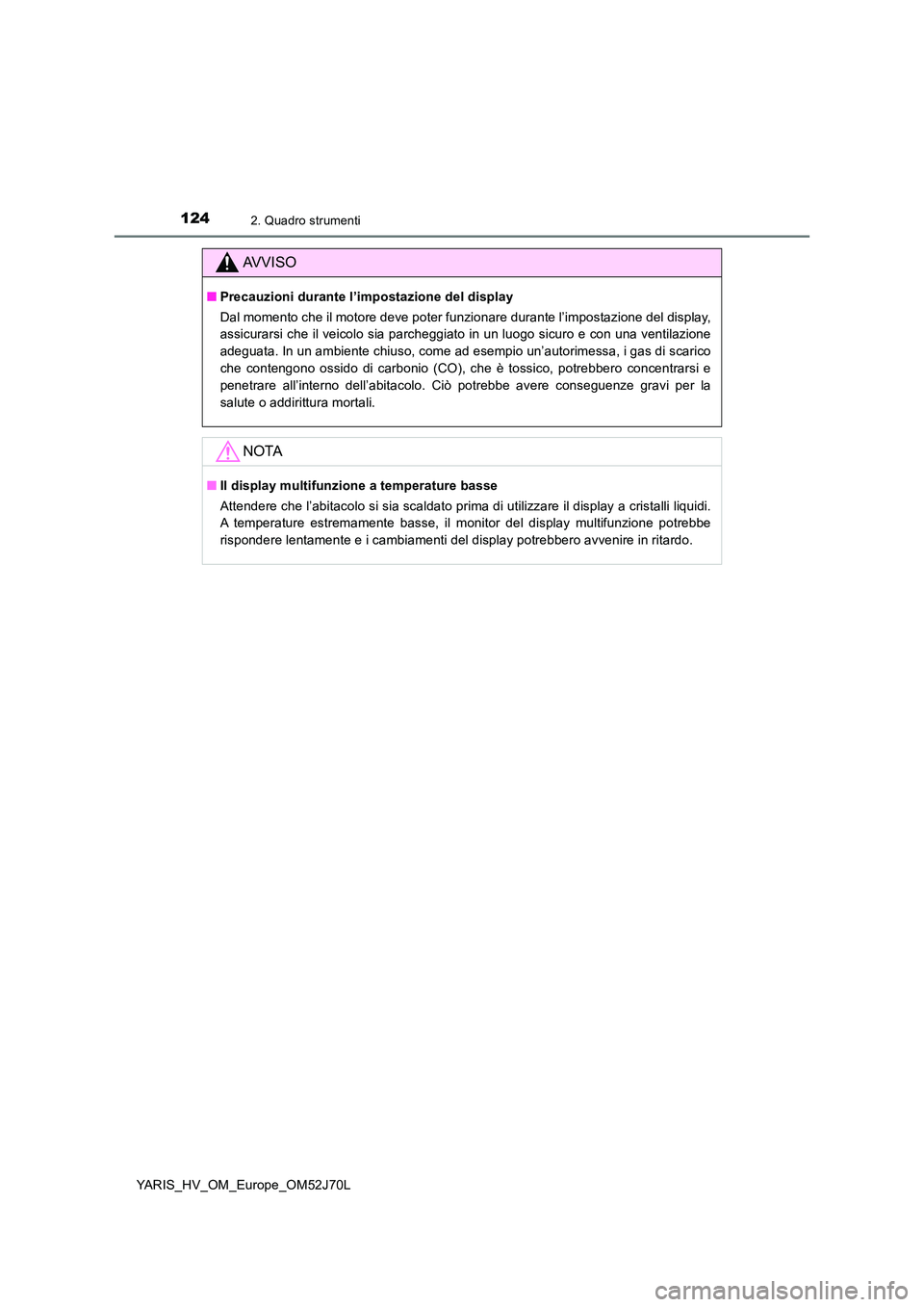

1242. Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L
AVVISO
■Precauzioni durante l’impostazione del display
Dal momento che il motore deve poter funzionare durante l’impostazione del display,
assicurarsi che il veicolo sia parcheggiato in un luogo sicuro e con una ventilazione
adeguata. In un ambiente chiuso, come ad esempio un’autorimessa, i gas di scarico
che contengono ossido di carbonio (CO), che è tossico, potrebbero concentrarsi e
penetrare all’interno dell’abitacolo. Ciò potrebbe avere conseguenze gravi per la
salute o addirittura mortali.
NOTA
■ Il display multifunzione a temperature basse
Attendere che l’abitacolo si sia scaldato prima di utilizzare il display a cristalli liquidi.
A temperature estremamente basse, il monitor del display multifunzione potrebbe
rispondere lentamente e i cambiamenti del display potrebbero avvenire in ritardo.

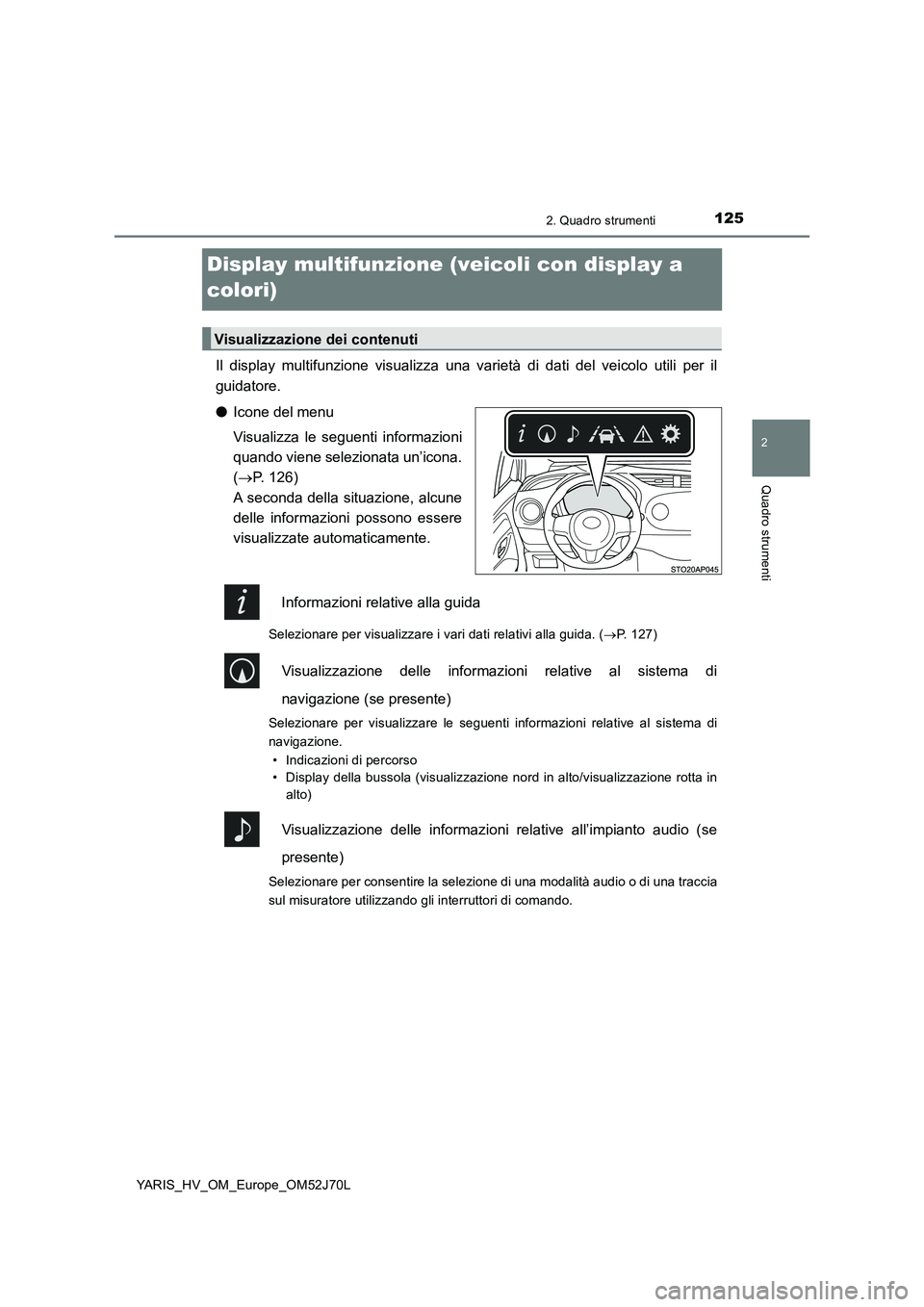

125
2
2. Quadro strumenti
Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L
Display multifunzione (veicoli con display a
colori)
Il display multifunzione visualizza una va rietà di dati del veicolo utili per il
guidatore.
● Icone del menu
Visualizza le seguenti informazioni
quando viene selezionata un’icona.
( P. 126)
A seconda della situazione, alcune
delle informazioni possono essere
visualizzate automaticamente.
Informazioni relative alla guida
Selezionare per visualizzare i vari dati relativi alla guida. ( P. 127)
Visualizzazione delle informazioni relative al sistema di
navigazione (se presente)
Selezionare per visualizzare le seguenti informazioni relative al sistema di
navigazione.
• Indicazioni di percorso
• Display della bussola (visualizzazione nord in alto/visualizzazione rotta in
alto)
Visualizzazione delle informazioni relative all’impianto audio (se
presente)
Selezionare per consentire la selezione di una modalità audio o di una traccia
sul misuratore utilizzando gli interruttori di comando.
Visualizzazione dei contenuti

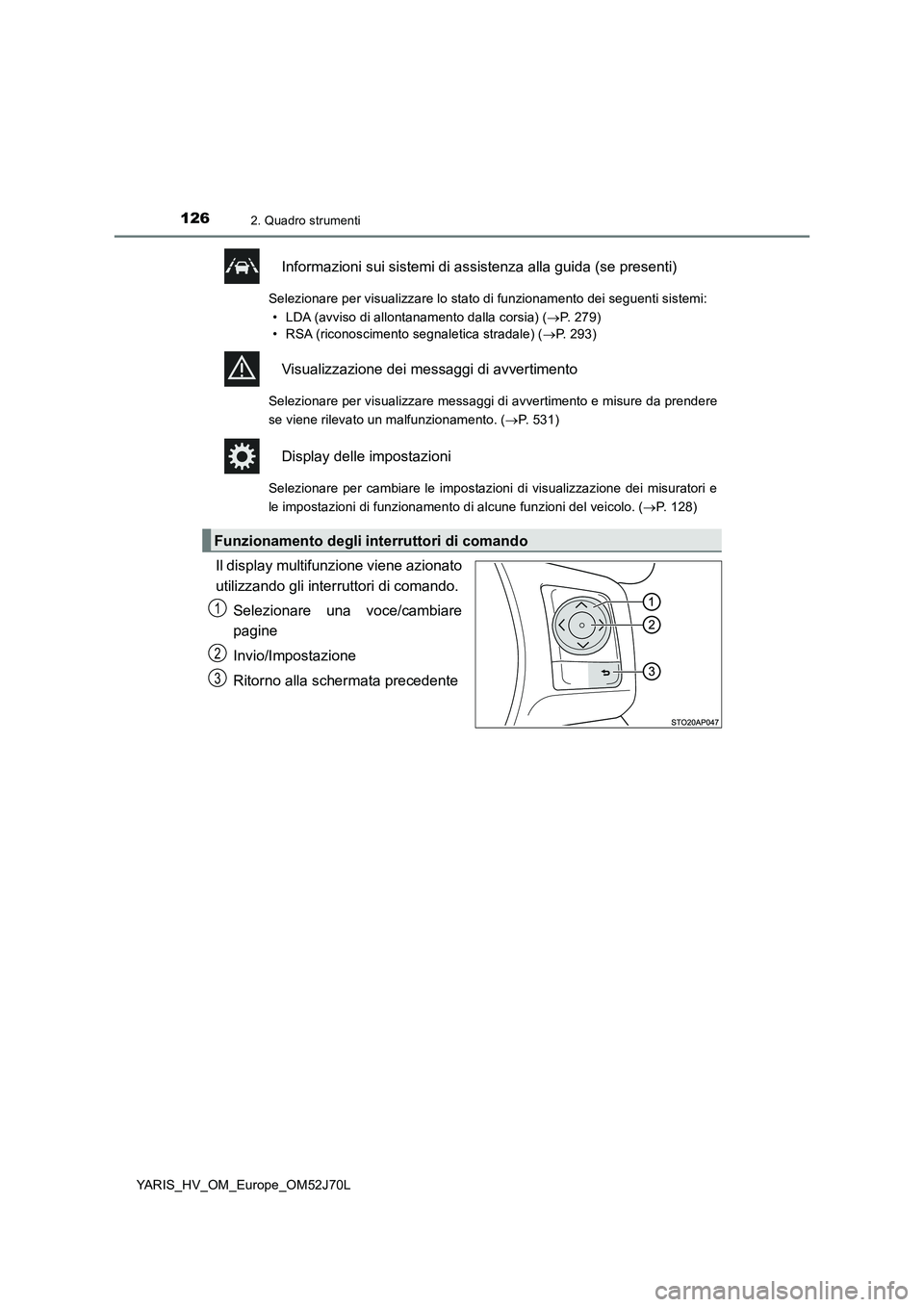

1262. Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L
Informazioni sui sistemi di assistenza alla guida (se presenti)
Selezionare per visualizzare lo stato di funzionamento dei seguenti sistemi:
• LDA (avviso di allontanamento dalla corsia) ( P. 279)
• RSA (riconoscimento segnaletica stradale) ( P. 293)
Visualizzazione dei messaggi di avvertimento
Selezionare per visualizzare messaggi di avvertimento e misure da prendere
se viene rilevato un malfunzionamento. ( P. 531)
Display delle impostazioni
Selezionare per cambiare le impostazioni di visualizzazione dei misuratori e
le impostazioni di funzionamento di alcune funzioni del veicolo. ( P. 128)
Il display multifunzione viene azionato
utilizzando gli interruttori di comando.
Selezionare una voce/cambiare
pagine
Invio/Impostazione
Ritorno alla schermata precedente
Funzionamento degli interruttori di comando
1
2
3

1272. Quadro strumenti
2
Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L
Le voci visualizzate possono essere cambiate premendo “” oppure “” fra gli
interruttori di comando per selezionare e premendo “ ” oppure “”.
● Consumo medio di carburante (dopo l’azzeramento*/dopo l’avviamento/
dopo il rifornimento)
Visualizza il consumo medio di carburante rispettivamente dal momento in cui la
funzione è stata azzerata, il sistema ibrido è stato avviato e il veicolo è stato
rifornito di carburante
Prendere come riferimento il consumo medio di carburante.
● Velocità media del veicolo (dopo l’azzeramento*/dopo l’avviamento)
Visualizza la velocità media del veicolo rispettivamente dal momento in cui la
funzione è stata azzerata e il sistema ibrido è stato avviato
● Tempo trascorso (dopo l’azzeramento*/dopo l’avviamento)
Visualizza il tempo trascorso rispettivamente dal momento in cui la funzione è stata
azzerata e il sistema ibrido avviato
● Distanza (autonomia/dopo il rifornimento)
Visualizza la distanza massima stimata che può essere percorsa con la quantità di
carburante residua
• Questa distanza viene calcolata in base al consumo medio di carburante.
Pertanto la distanza effettiva percorribile potrebbe differire da quella
visualizzata.
• Quando il veicolo viene rifornito con una modesta quantità di carburante, il
display potrebbe non essere aggiornato.
Quando si rifornisce il veicolo di carburante, spegnere l’interruttore POWER. Se
si rifornisce il veicolo senza spegnere l’interruttore POWER, il display potrebbe
non venire aggiornato.
● Monitoraggio energia
P. 1 3 3
●Ta c h i m e t r o
Visualizza la velocità del veicolo.
●Display spento
Viene visualizzata una schermata vuota
*: La funzione può essere azzerata premendo e mantenendo premuti gli
interruttori di comando misuratori quando viene visualizzata la voce azzerata.
Informazioni relative alla guida

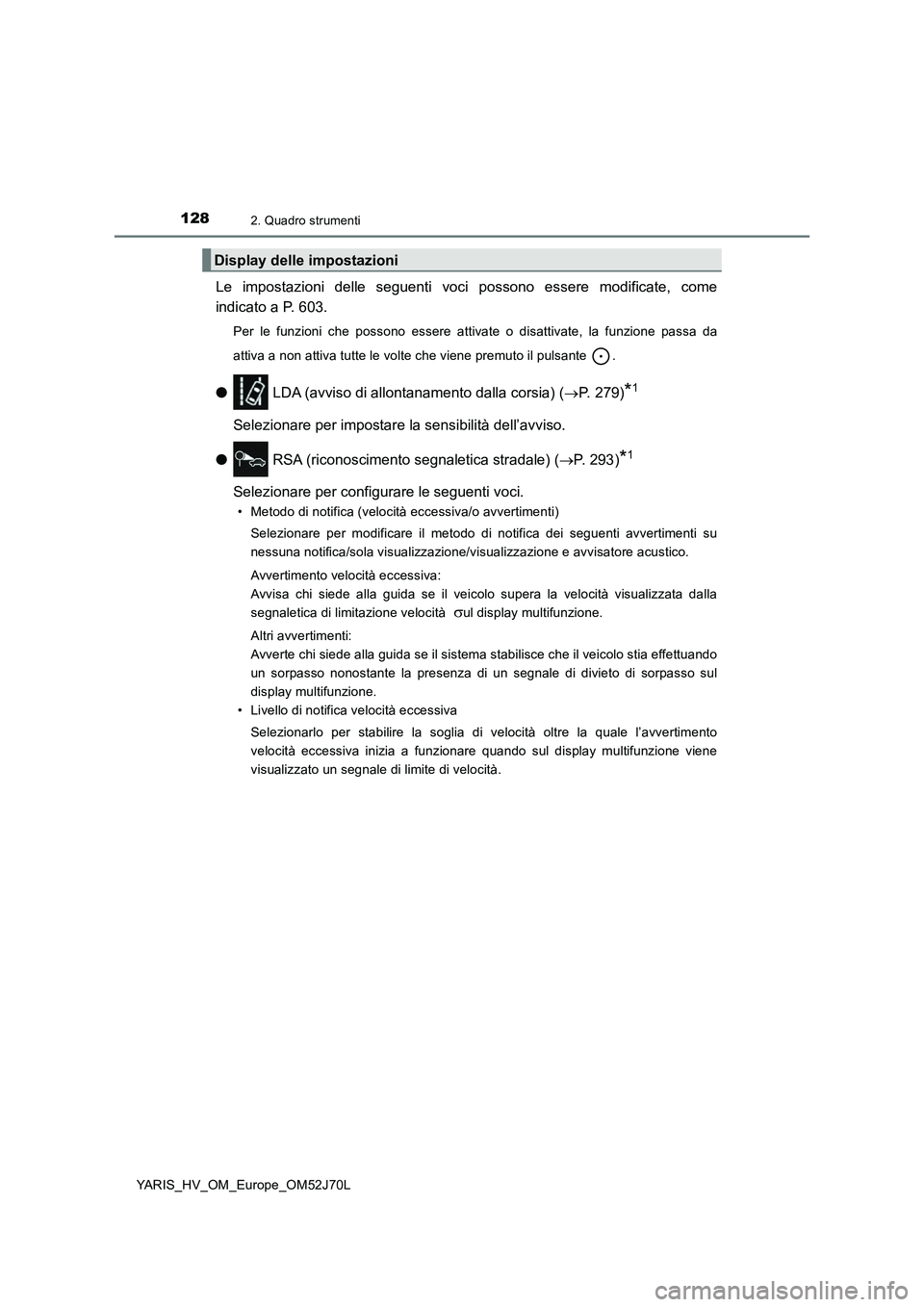

1282. Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L
Le impostazioni delle seguenti voci possono essere modificate, come
indicato a P. 603.
Per le funzioni che possono essere attivate o disattivate, la funzione passa da
attiva a non attiva tutte le volte che viene premuto il pulsante .
● LDA (avviso di allontanamento dalla corsia) (P. 279)*1
Selezionare per impostare la sensibilità dell’avviso.
● RSA (riconoscimento segnaletica stradale) (P. 293)*1
Selezionare per configurare le seguenti voci.
• Metodo di notifica (velocità eccessiva/o avvertimenti)
Selezionare per modificare il metodo di notifica dei seguenti avvertimenti su
nessuna notifica/sola visualizzazione/visualizzazione e avvisatore acustico.
Avvertimento velocità eccessiva:
Avvisa chi siede alla guida se il veicolo supera la velocità visualizzata dalla
segnaletica di limitazione velocità ul display multifunzione.
Altri avvertimenti:
Avverte chi siede alla guida se il sistema stabilisce che il veicolo stia effettuando
un sorpasso nonostante la presenza di un segnale di divieto di sorpasso sul
display multifunzione.
• Livello di notifica velocità eccessiva
Selezionarlo per stabilire la soglia di velocità oltre la quale l’avvertimento
velocità eccessiva inizia a funzionare quando sul display multifunzione viene
visualizzato un segnale di limite di velocità.
Display delle impostazioni

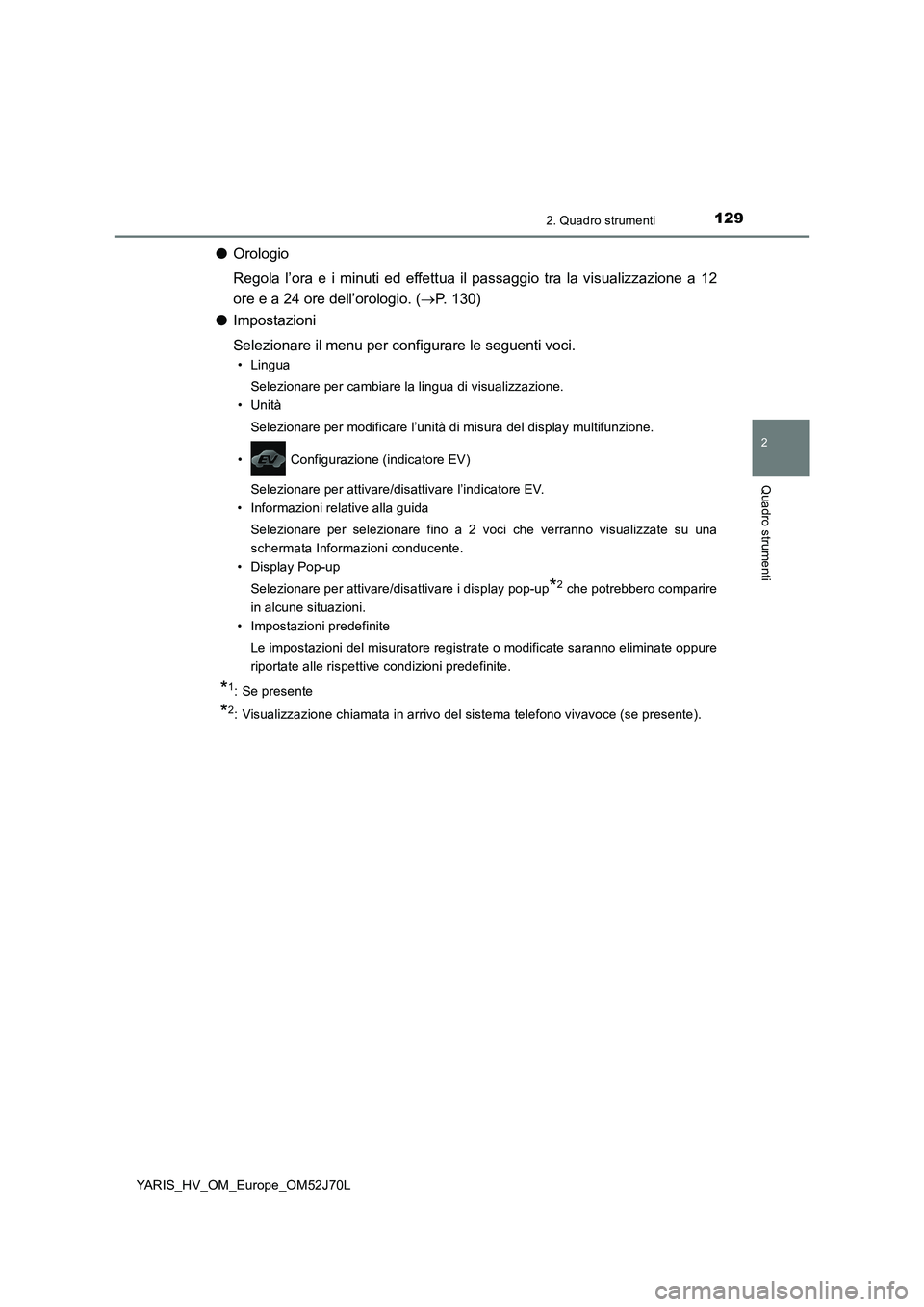

1292. Quadro strumenti
2
Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L
●Orologio
Regola l’ora e i minuti ed effettua il passaggio tra la visualizzazione a 12
ore e a 24 ore dell’orologio. ( P. 130)
● Impostazioni
Selezionare il menu per configurare le seguenti voci.
•Lingua
Selezionare per cambiare la lingua di visualizzazione.
•Unità
Selezionare per modificare l’unità di misura del display multifunzione.
• Configurazione (indicatore EV)
Selezionare per attivare/disattivare l’indicatore EV.
• Informazioni relative alla guida
Selezionare per selezionare fino a 2 voci che verranno visualizzate su una
schermata Informazioni conducente.
• Display Pop-up
Selezionare per attivare/disattivare i display pop-up*2 che potrebbero comparire
in alcune situazioni.
• Impostazioni predefinite
Le impostazioni del misuratore registrate o modificate saranno eliminate oppure
riportate alle rispettive condizioni predefinite.
*1: Se presente
*2: Visualizzazione chiamata in arrivo del sistema telefono vivavoce (se presente).

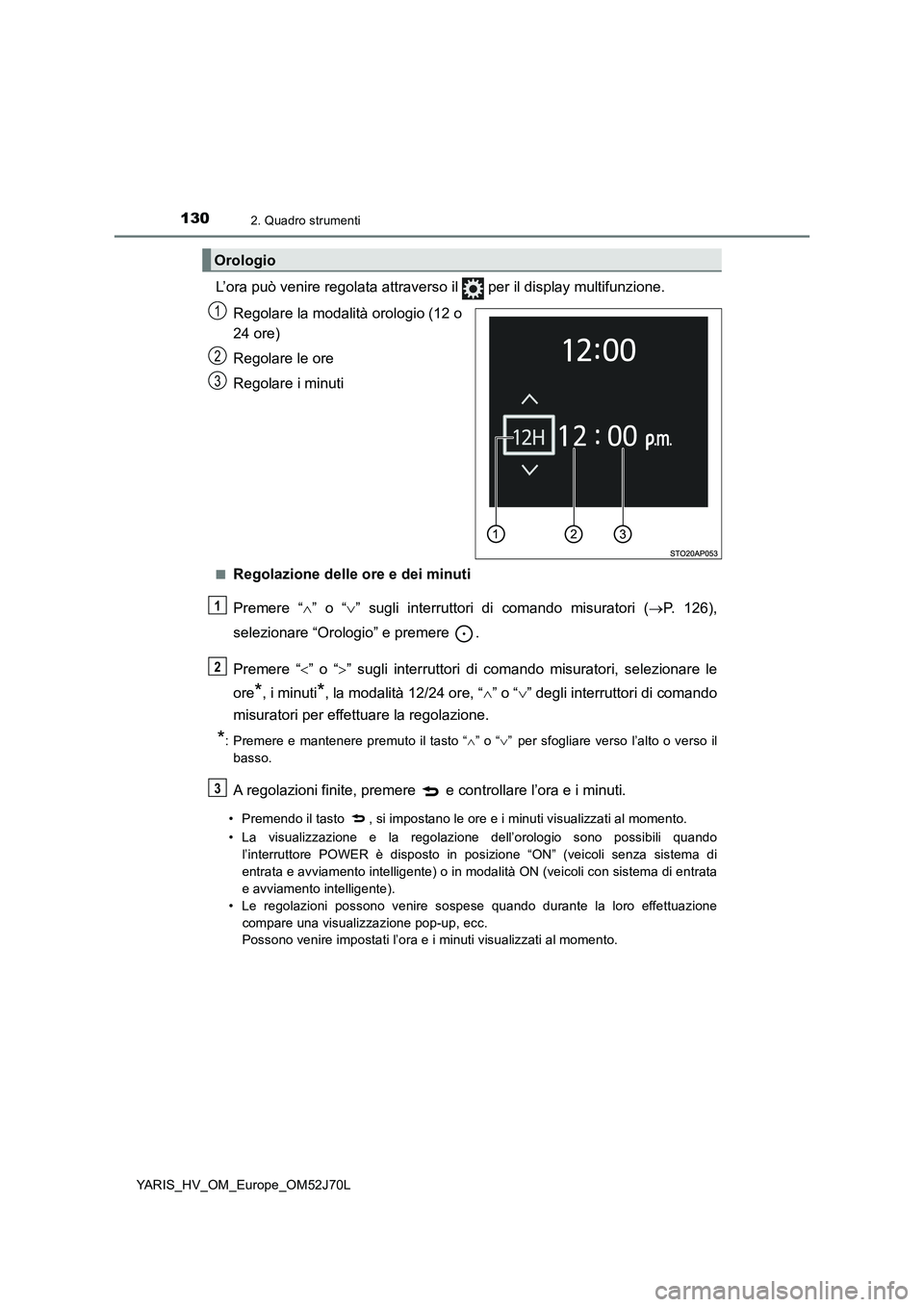

1302. Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L
L’ora può venire regolata attraverso il per il display multifunzione.
Regolare la modalità orologio (12 o
24 ore)
Regolare le ore
Regolare i minuti
■Regolazione delle ore e dei minuti
Premere “ ” o “” sugli interruttori di comando misuratori (P. 126),
selezionare “Orologio” e premere .
Premere “ ” o “” sugli interruttori di comando misuratori, selezionare le
ore*, i minuti*, la modalità 12/24 ore, “ ” o “” degli interruttori di comando
misuratori per effettuare la regolazione.
*: Premere e mantenere premuto il tasto “ ” o “” per sfogliare verso l’alto o verso il
basso.
A regolazioni finite, premere e controllare l’ora e i minuti.
• Premendo il tasto , si impostano le ore e i minuti visualizzati al momento.
• La visualizzazione e la regolazione dell’orologio sono possibili quando
l’interruttore POWER è disposto in posizione “ON” (veicoli senza sistema di
entrata e avviamento intelligente) o in modalità ON (veicoli con sistema di entrata
e avviamento intelligente).
• Le regolazioni possono venire sospese quando durante la loro effettuazione
compare una visualizzazione pop-up, ecc.
Possono venire impostati l’ora e i minuti visualizzati al momento.
Orologio
1
2
3
1
2
3
