TOYOTA YARIS 2020 Brugsanvisning (in Danish)

4817-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
YARIS_F_OM_Europe_OM52K19DK

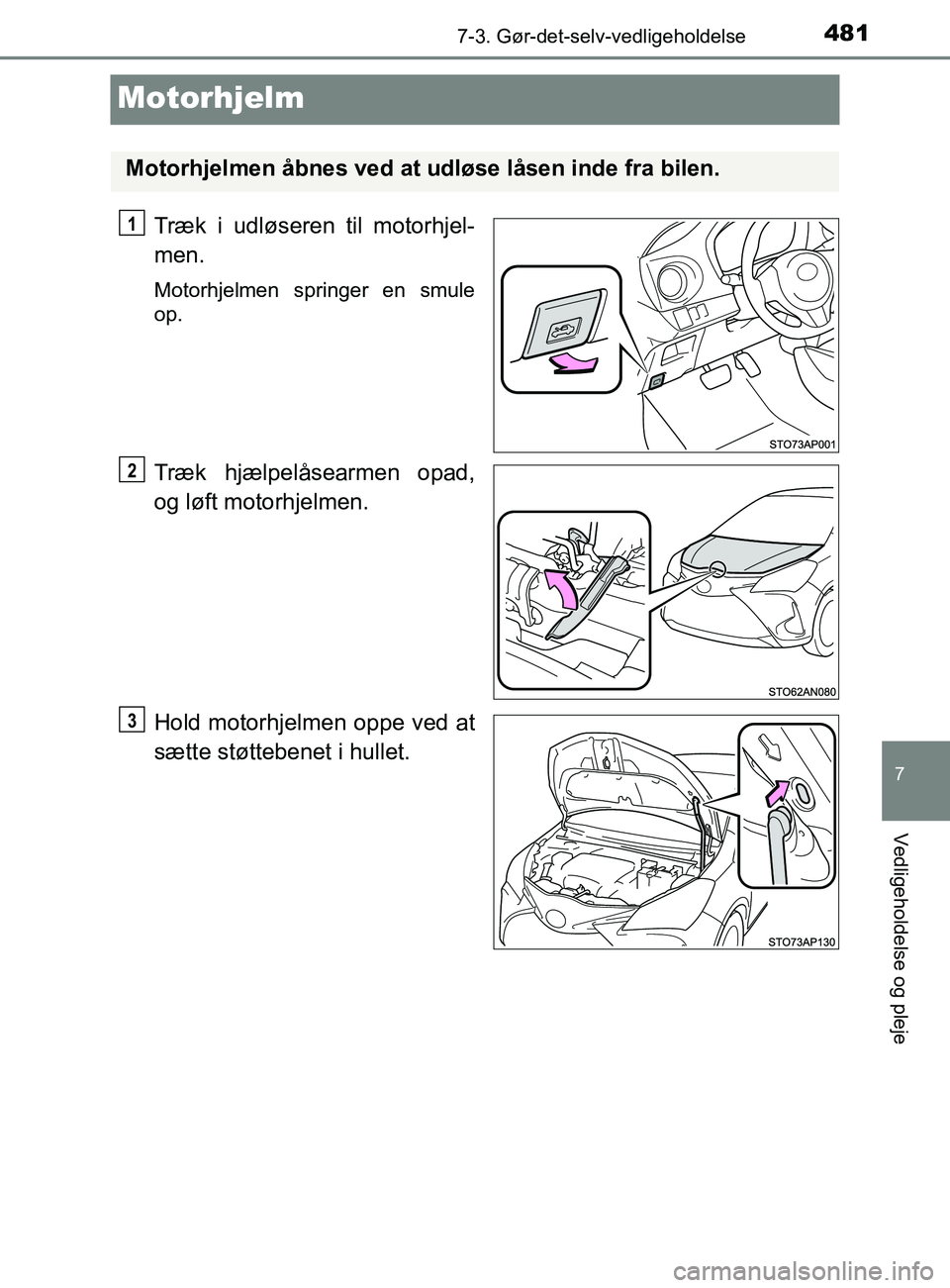

Motorhjelm
Træk i udløseren til motorhjel-
men.
Motorhjelmen springer en smule
op.
Træk hjælpelåsearmen opad,
og løft motorhjelmen.
Hold motorhjelmen oppe ved at
sætte støttebenet i hullet.
Motorhjelmen åbnes ved at udløse låsen inde fra bilen.
1
2
3
OM52K19DK.book Page 481 Tuesday, June 11, 2019 8:38 AM

4827-3. Gør-det-selv-vedligeholdelse
YARIS_F_OM_Europe_OM52K19DK

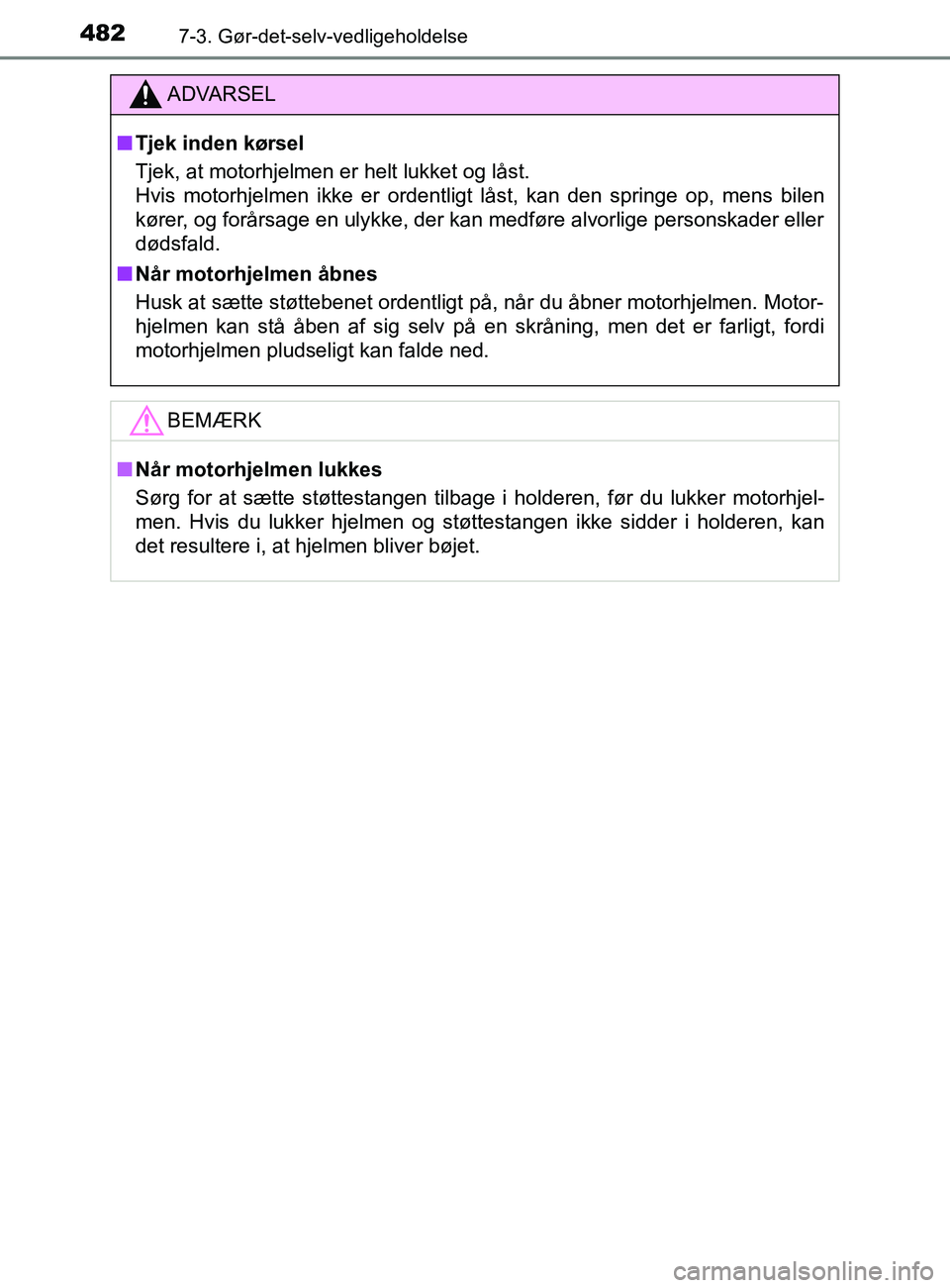

ADVARSEL
n Tjek inden kørsel
Tjek, at motorhjelmen er helt lukket og låst.
Hvis motorhjelmen ikke er ordentligt låst, kan den springe op, mens bilen
kører, og forårsage en ulykke, der kan medføre alvorlige personskader eller
dødsfald.
n Når motorhjelmen åbnes
Husk at sætte støttebenet ordentligt på, når du åbner motorhjelmen. Motor-
hjelmen kan stå åben af sig selv på en skråning, men det er farligt, fordi
motorhjelmen pludseligt kan falde ned.
BEMÆRK
nNår motorhjelmen lukkes
Sørg for at sætte støttestangen tilbage i holderen, før du lukker motorhjel-
men. Hvis du lukker hjelmen og støttestangen ikke sidder i holderen, kan
det resultere i, at hjelmen bliver bøjet.
OM52K19DK.book Page 482 Tuesday, June 11, 2019 8:38 AM

4837-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
YARIS_F_OM_Europe_OM52K19DK

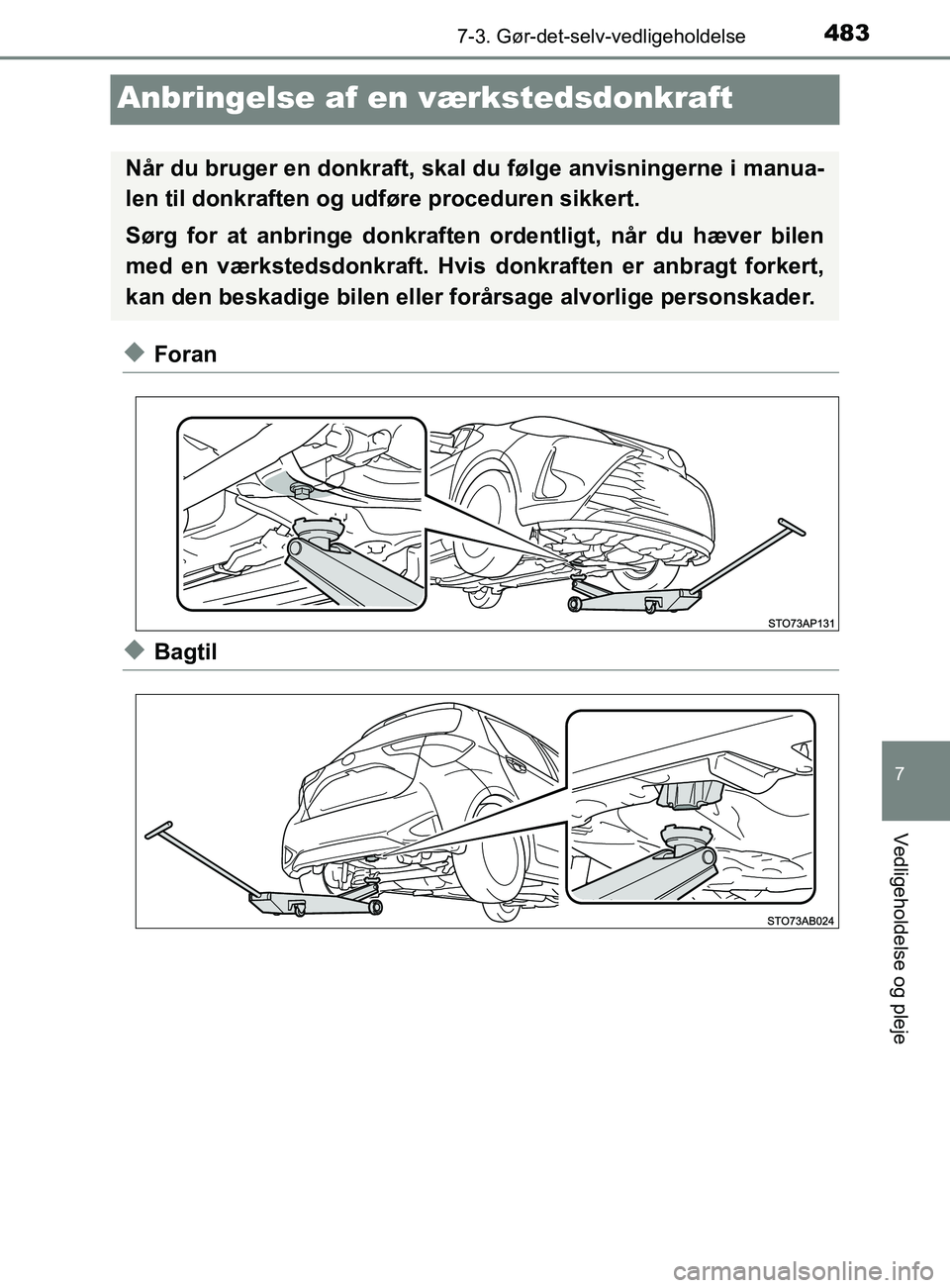

Anbringelse af en værkstedsdonkraft
uForan
uBagtil
Når du bruger en donkraft, skal du følge anvisningerne i manua-
len til donkraften og udføre proceduren sikkert.
Sørg for at anbringe donkraften ordentligt, når du hæver bilen
med en værkstedsdonkraft. Hvis donkraften er anbragt forkert,
kan den beskadige bilen eller fo rårsage alvorlige personskader.
OM52K19DK.book Page 483 Tuesday, June 11, 2019 8:38 AM

4847-3. Gør-det-selv-vedligeholdelse
YARIS_F_OM_Europe_OM52K19DKBEMÆRK
n

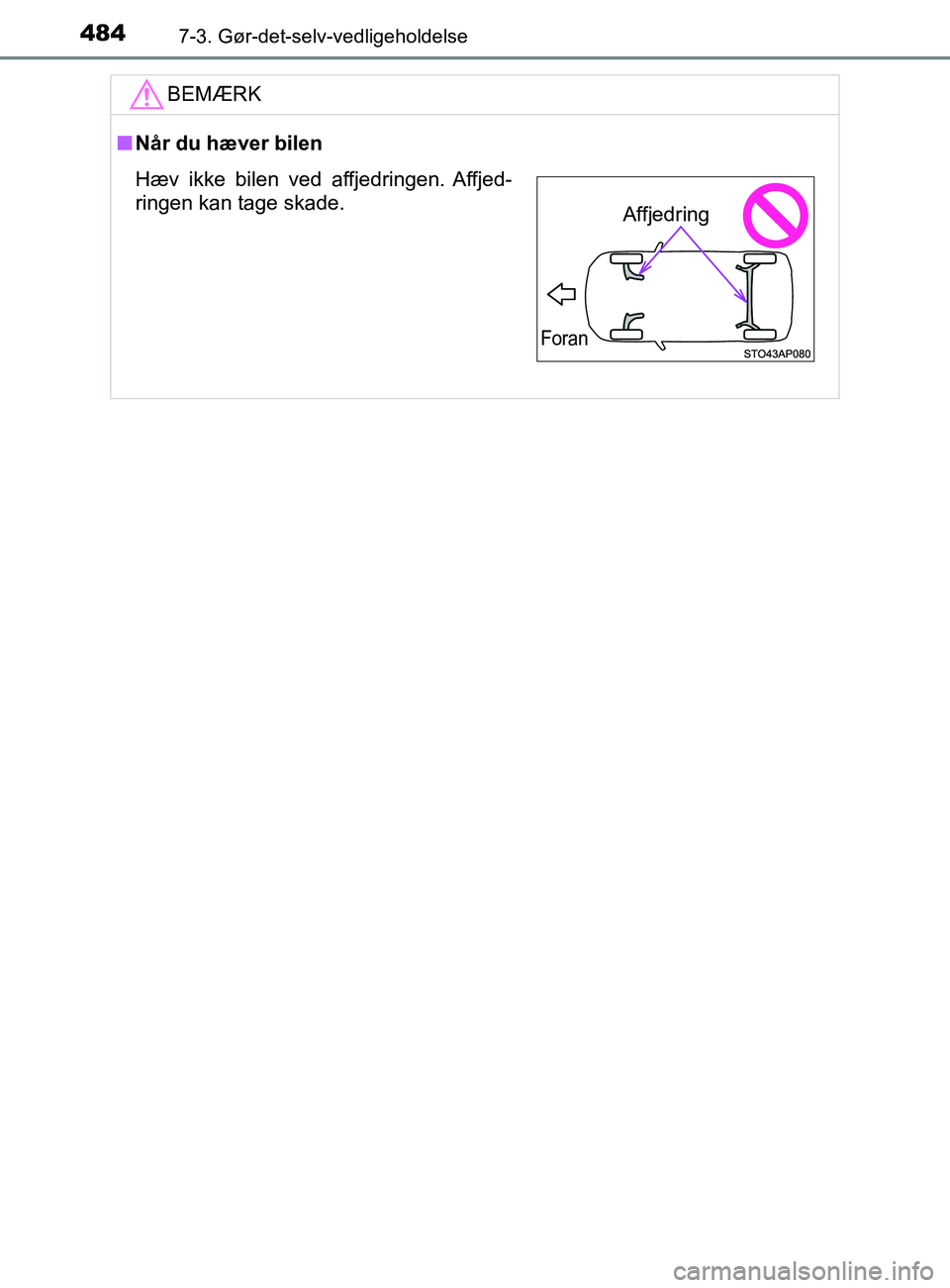

Når du hæver bilen
Hæv ikke bilen ved affjedringen. Affjed-
ringen kan tage skade.
Foran
Affjedring
OM52K19DK.book Page 484 Tuesday, June 11, 2019 8:38 AM

4857-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
YARIS_F_OM_Europe_OM52K19DK

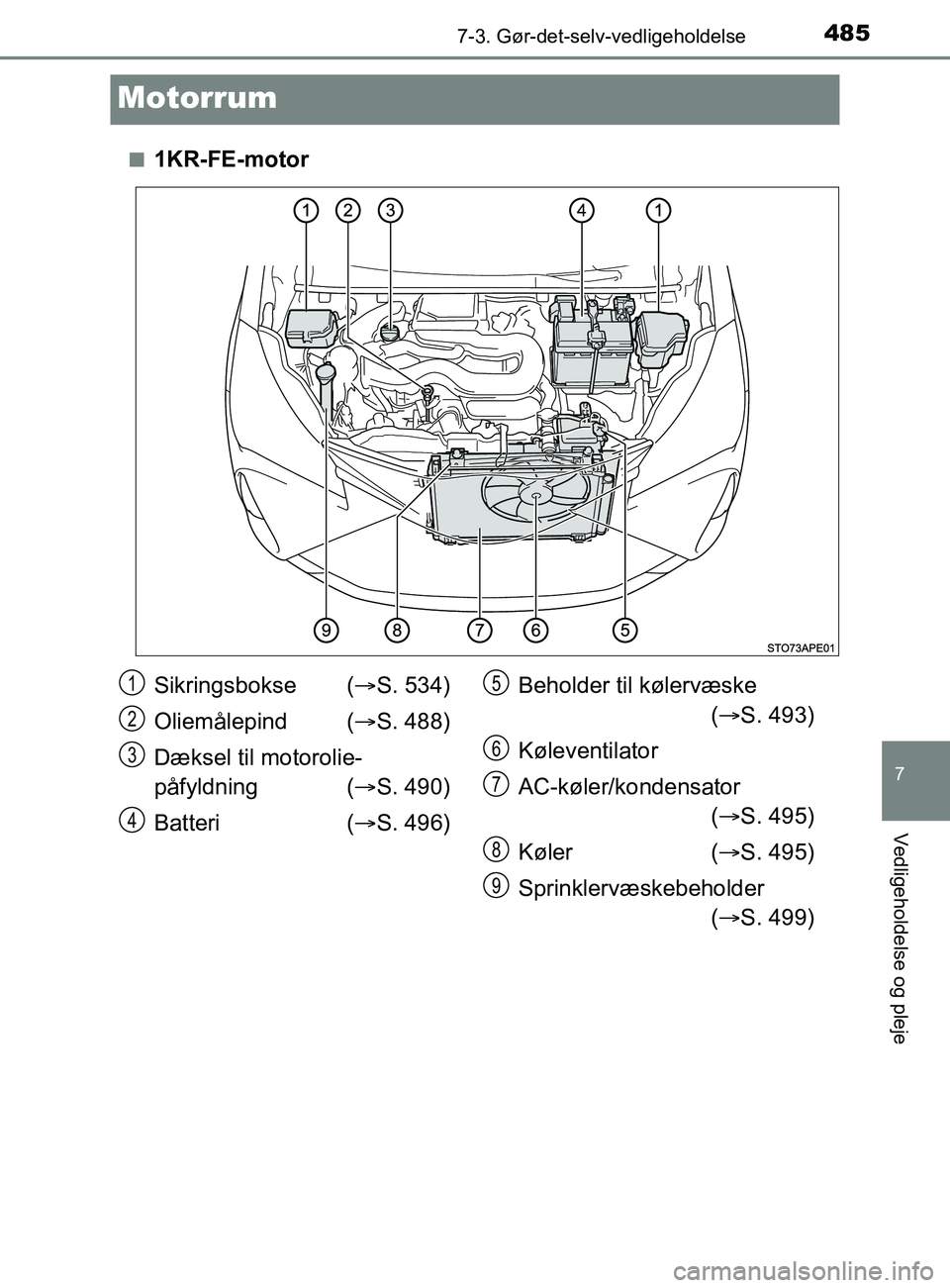

Motorrum
n1KR-FE-motor
Sikringsbokse (S. 534)
Oliemålepind ( S. 488)
Dæksel til motorolie-
påfyldning ( S. 490)
Batteri ( S. 496) Beholder til kølervæske
( S. 493)
Køleventilator
AC-køler/kondensator ( S. 495)
Køler ( S. 495)
Sprinklervæskebeholder ( S. 499)1
2
3
4
5
6
7
8
9
OM52K19DK.book Page 485 Tuesday, June 11, 2019 8:38 AM

4867-3. Gør-det-selv-vedligeholdelse
YARIS_F_OM_Europe_OM52K19DKn
2NR-FKE-motor
Sikringsbokse (
S. 534)
Dæksel til motorolie-
påfyldning ( S. 490)
Oliemålepind ( S. 488)
Batteri ( S. 496) Beholder til kølervæske
( S. 493)
Køleventilator
AC-køler/kondensator ( S. 495)
Køler ( S. 495)
Sprinklervæskebeholder ( S. 499)1
2
3
4
5
6
7
8
9
OM52K19DK.book Page 486 Tuesday, June 11, 2019 8:38 AM

4877-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
YARIS_F_OM_Europe_OM52K19DKn

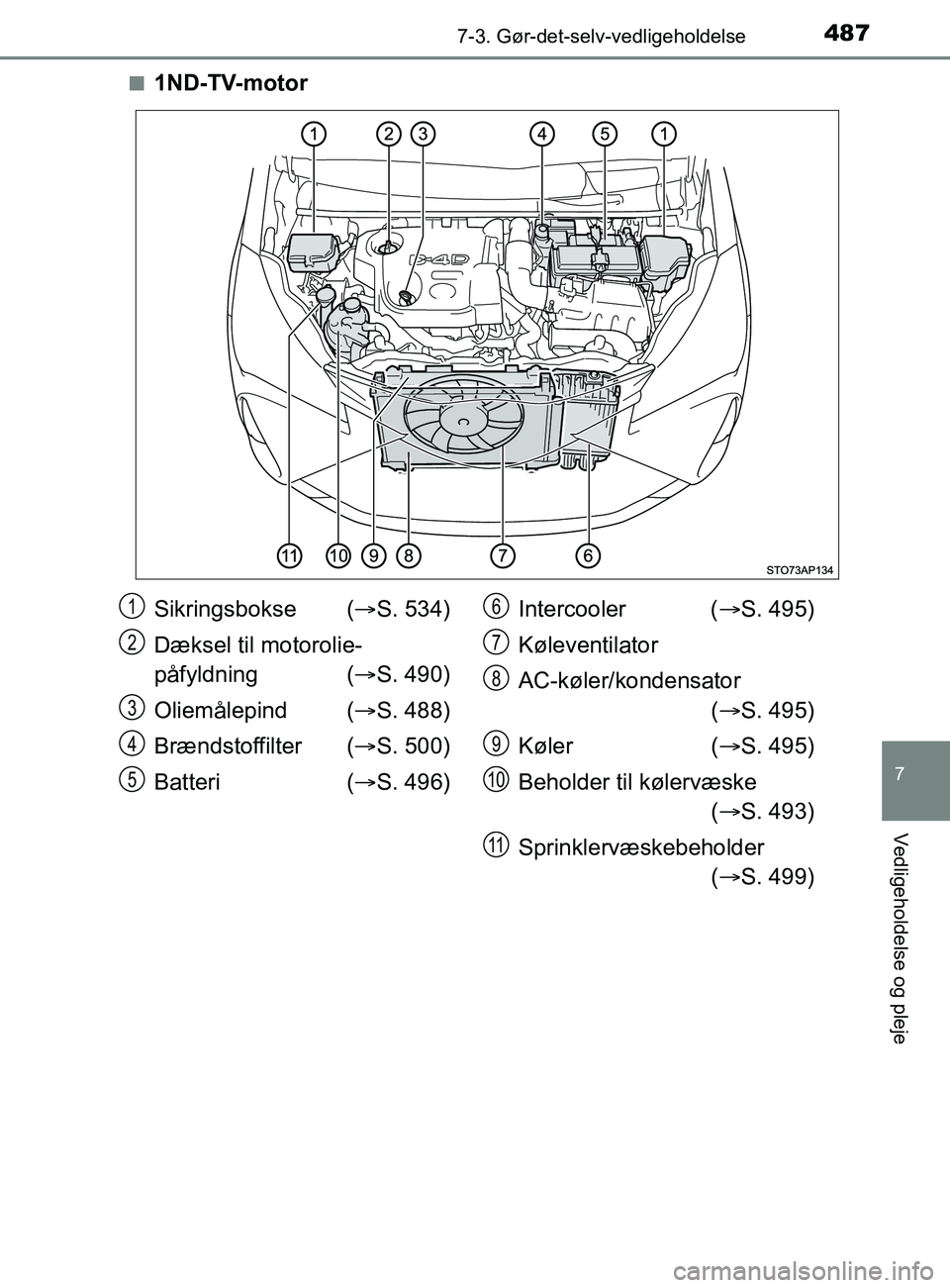

1ND-TV-motor
Sikringsbokse (
S. 534)
Dæksel til motorolie-
påfyldning ( S. 490)
Oliemålepind ( S. 488)
Brændstoffilter ( S. 500)
Batteri ( S. 496) Intercooler (
S. 495)
Køleventilator
AC-køler/kondensator ( S. 495)
Køler ( S. 495)
Beholder til kølervæske ( S. 493)
Sprinklervæskebeholder ( S. 499)1
2
3
4
5
6
7
8
9
10
11
OM52K19DK.book Page 487 Tuesday, June 11, 2019 8:38 AM

4887-3. Gør-det-selv-vedligeholdelse
YARIS_F_OM_Europe_OM52K19DK

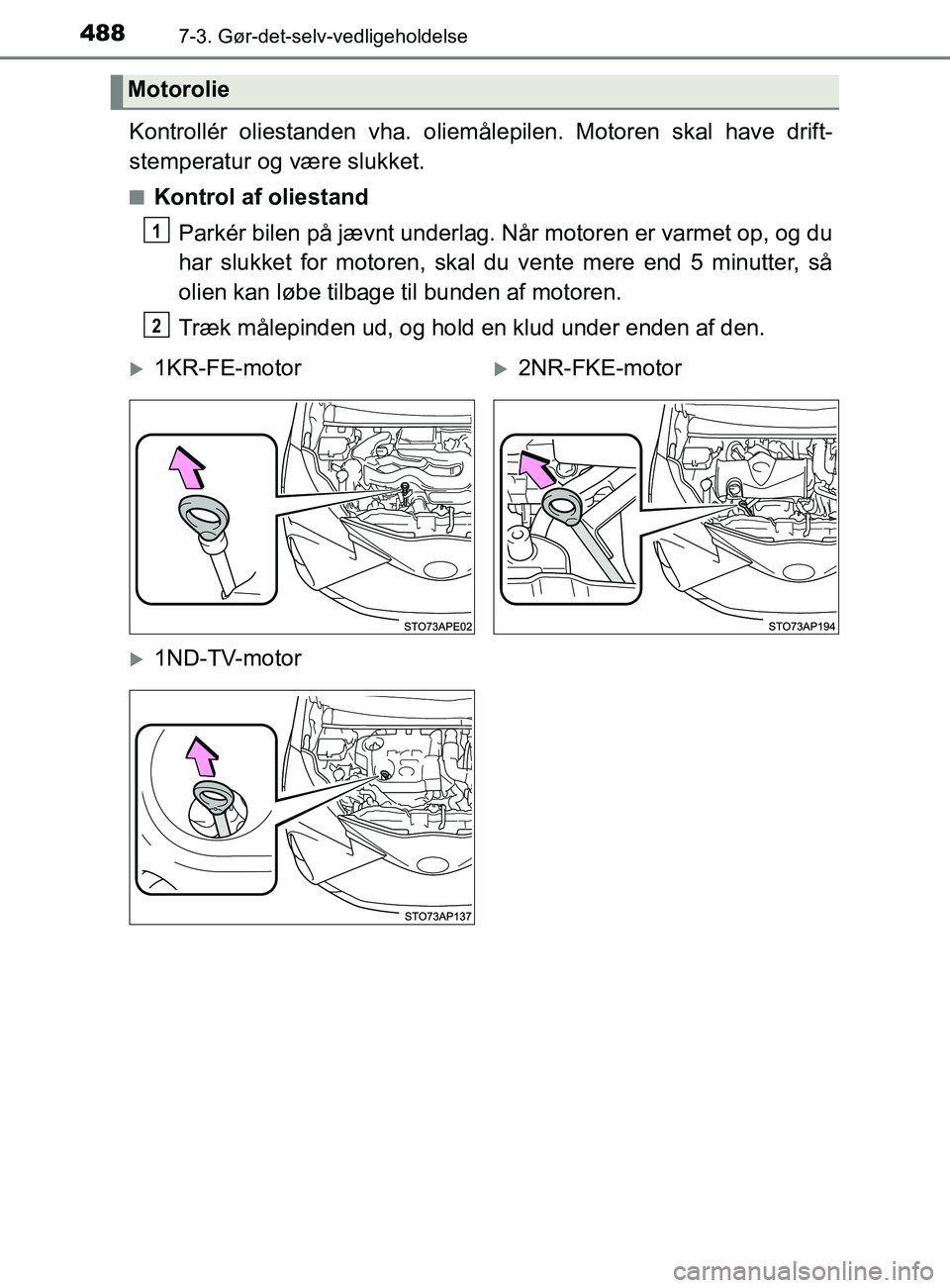

Kontrollér oliestanden vha. oliemålepilen. Motoren skal have drift-
stemperatur og være slukket.
nKontrol af oliestandParkér bilen på jævnt underlag. Når motoren er varmet op, og du
har slukket for motoren, skal du vente mere end 5 minutter, så
olien kan løbe tilbage til bunden af motoren.
Træk målepinden ud, og hold en klud under enden af den.
Motorolie
1
2
1KR-FE-motor2NR-FKE-motor
1ND-TV-motor
OM52K19DK.book Page 488 Tuesday, June 11, 2019 8:38 AM

4897-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
YARIS_F_OM_Europe_OM52K19DK

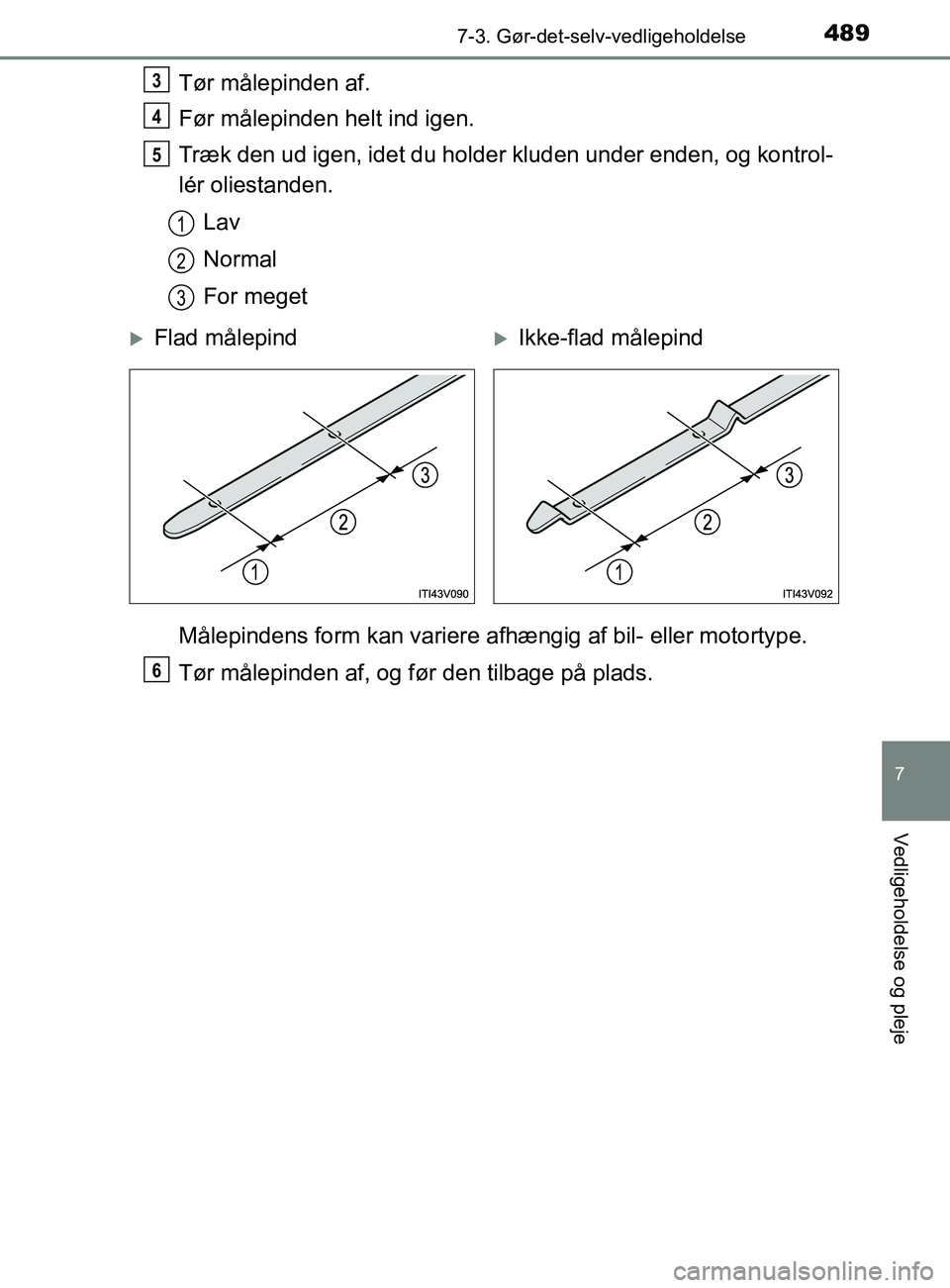

Tør målepinden af.
Før målepinden helt ind igen.
Træk den ud igen, idet du holder kluden under enden, og kontrol-
lér oliestanden.Lav
Normal
For meget
Målepindens form kan variere afhængig af bil- eller motortype.
Tør målepinden af, og før den tilbage på plads.3
4
5
1
2
3
Flad målepindIkke-flad målepind
6
OM52K19DK.book Page 489 Tuesday, June 11, 2019 8:38 AM

4907-3. Gør-det-selv-vedligeholdelse
YARIS_F_OM_Europe_OM52K19DKn

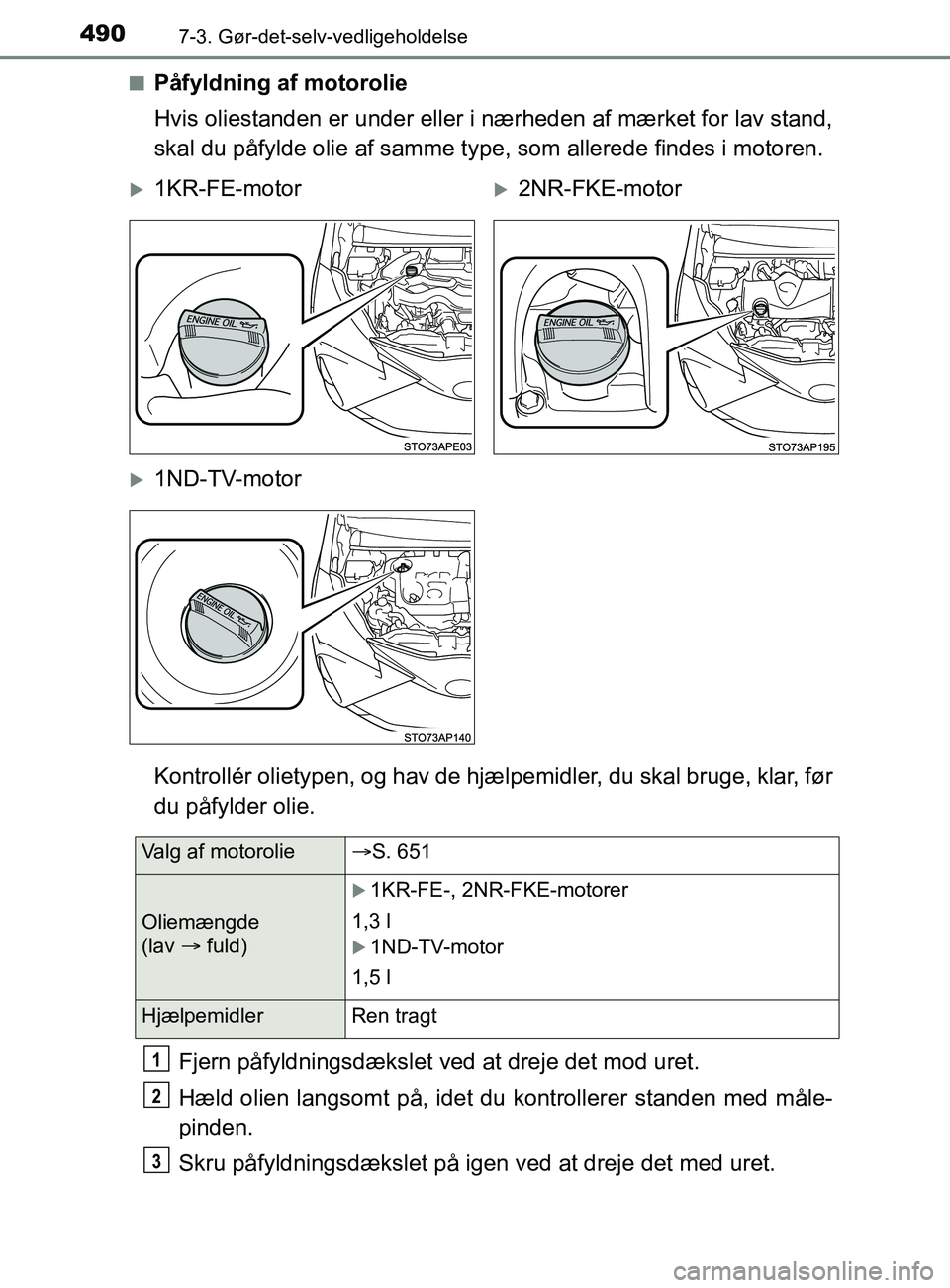

Påfyldning af motorolie
Hvis oliestanden er under eller i nærheden af mærket for lav stand,
skal du påfylde olie af samme type, som allerede findes i motoren.
Kontrollér olietypen, og hav de hjælpemidler, du skal bruge, klar, før
du påfylder olie.
Fjern påfyldningsdækslet ved at dreje det mod uret.
Hæld olien langsomt på, idet du kontrollerer standen med måle-
pinden.
Skru påfyldningsdækslet på igen ved at dreje det med uret.
1KR-FE-motor2NR-FKE-motor
1ND-TV-motor
Valg af motorolieS. 651
Oliemængde
(lav  fuld)
1KR-FE-, 2NR-FKE-motorer
1,3 l
1ND-TV-motor
1,5 l
Hjælpemidler Ren tragt
1
2
3
