display TOYOTA YARIS 2020 Instruksjoner for bruk (in Norwegian)

INNHOLDSFORTEGNELSE2
YARIS_HV_OM_Europe_OM52A96NOTil informasjon ................................8
Slik leser du denne håndboken ....12
Lete opp et emne .........................13
Bildeinnholdsfortegnelse ..............14
1-1. Sikker bruk
Før du begynner å kjøre ......26
For sikker kjøring .................28
Sikkerhetsbelter ...................30
SRS-kollisjonsputer .............37
Advarsler om eksos .............49
1-2. Barnesikkerhet Manuell av/på-bryter for kollisjonspute ................50
Ha med barn i bilen..............53
Barneseter ...........................54
1-3. Hybridsystem Funksjoner for hybridsystemet ..................84
Forholdsregler for hybridsystem .....................88
1-4. Tyverisikringssystem Startsperresystem................94
Dobbelt låsesystem .............95 2. Instrumentpanel
Indikatorer og varsellamper ..................... 98
Instrumenter og målere (biler med
svart-hvitt-display) ........... 104
Instrumenter og målere (biler med
fargedisplay) ................... 107
Multiinformasjonsdisplay (biler med
svart-hvitt-display) ........... 112
Multiinformasjonsdisplay (biler med
fargedisplay) ................... 116
Skjerm for energimonitor/ forbruk ............................. 124
3-1. Informasjon om nøkler Nøkler................................ 132
3-2. Åpne, lukke og låse dørene
Sidedører .......................... 138
Bakluke ............................. 145
Smart inngangs- og startsystem...................... 150
1Sikkerhet
2Instrumentpanel
3Bruk av
komponentene
OM52A96NO.book Page 2 Tuesday, August 20, 2019 3:26 PM

INNHOLDSFORTEGNELSE6
YARIS_HV_OM_Europe_OM52A96NO8-1. Viktig informasjon
Varselblinklys .....................484
Hvis bilen må stoppe i en nødssituasjon............485
Hvis bilen sitter fast i vann som stiger .............487
8-2. Tiltak i en nødssituasjon Hvis bilen må taues ...........488
Hvis du tror noe er galt ......495
Hvis en varsellampe tennes eller en
varsellyd høres ................496
Hvis en varselmelding vises (biler med
fargedisplay) ....................510
Hvis du har punktert (biler med nødreparasjonssett
for punktering) ................516
Hvis du har punktert (biler med reservehjul) ..............535
Hvis hybridsystemet ikke starter ..............................549
Hvis den elektroniske nøkkelen ikke virker som
den skal (biler med
smart inngangs- og
startsystem) .....................551
Hvis 12-voltsbatteriet lades ut ............................554
Hvis bilen overopphetes ....559
Hvis bilen blir stående fast ...................................565 9-1. Spesifikasjoner
Vedlikeholdsinformasjon (drivstoff, oljenivå osv.) ... 568
Drivstoffinformasjon .......... 579
9-2. Tilpasning Funksjoner som kan tilpasses .......................... 581
9-3. Funksjoner som må initialiseres
Funksjoner som må initialiseres ...................... 588
8Hvis det oppstår
problemer9Kjøretøyspesifikasjoner
OM52A96NO.book Page 6 Tuesday, August 20, 2019 3:26 PM

15Bildeinnholdsfortegnelse
YARIS_HV_OM_Europe_OM52A96NOVindusvisker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 224, 228
Forholdsregler for vintersesongen . . . . . . . . . . . . . . . . . . . . . . S. 301
Forholdsregler ved bruk av bilvaskautomat . . . . . . . . . . . . . . . S. 402
Drivstoffluke. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 230
Fylle opp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 230
Drivstofftype / drivstofftankens kapasitet . . . . . . . . . . . . . . . . . S. 570
Dekk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 437
Dekkdimensjon/dekktrykk . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 576
Vinterdekk/kjettinger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 301
Kontrollere / rotasjon / varselsystem for dekktrykk
*3. . . . . . . . S. 437
Hvis du punkterer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 516, 535
Panser. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 419
Åpne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 419
Motorolje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 571
Hvis bilen overopphetes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 559
Frontlys / parklys foran / kjørelys / blinklys foran . . . S. 214, 216
Tåkelys foran
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 222
Blinklys på siden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 214
Blinklys bak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 214
Ryggelys/baklys (lysdiode) . . . . . . . . . . . . . . . . . . . . . . . . . S. 216
Sette giret i R-stilling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 210
Bremse-/baklys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 216
Tåkelys bak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 222
Skiltlys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 216
Lyspærer til utvendige kjørelys
(Skifte: S. 464, watt: S. 578)
*1: Biler med smart inngangs- og startsystem
*2: Biler med svart-hvitt-display
*3: Utstyrsavhengig
4
5
6
7
8
9
10
11
12
13
14
15
OM52A96NO.book Page 15 Tuesday, August 20, 2019 3:26 PM

17Bildeinnholdsfortegnelse
YARIS_HV_OM_Europe_OM52A96NOMultiinformasjonsdisplay . . . . . . . . . . . . . . . . . . . . . . . S. 112, 116
Hvis en varselmelding eller indikator vises
*3 . . . . . . . . . . . . . S. 510
Parkeringsbrems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 215
Sette på / løse ut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 215
Forholdsregler for vintersesongen . . . . . . . . . . . . . . . . . . . . . . S. 302
Varsellyd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 496
Blinklyshendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 214
Hovedlysbryter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 216
Frontlys / parklys foran / baklys / kjørelys . . . . . . . . . . . . . . . . S. 216
Tåkelys foran
*4 / tåkelys bak . . . . . . . . . . . . . . . . . . . . . . . . . S. 222
Vindusvisker- og spylerbryter . . . . . . . . . . . . . . . . . . . S. 224, 228
Bruk (foran) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 224
Bruk (bak)
*4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 228
Etterfylle spylervæske . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 429
Bryter for varselblinklys . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 484
Utløserspak for panser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 419
Utløserhendel og låsehendel for tilte- og teleskopratt . . . S. 168
Klimaanlegg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 372
Bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 372
Varmetråder i bakruten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 376
Audiosystem
*4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 308
Navigasjons-/multimediesystem
*4, 5
*1: Biler med smart inngangs- og startsystem
*2: Biler med svart-hvitt-display
*3: Biler med fargedisplay
*4: Utstyrsavhengig
*5: Se ”Brukerhåndbok for navigasjons- og multimediesystem”.
4
5
6
7
8
9
10
11
12
OM52A96NO.book Page 17 Tuesday, August 20, 2019 3:26 PM

891-3. Hybridsystem
1
Sikkerhet
YARIS_HV_OM_Europe_OM52A96NO
Det er en ventil for luftinntak på si-
den av den nedre delen av ven-
stre baksete for å kjøle ned hy-
bridbatteriet. Når luftinntaksventi-
len er blokkert, begrenses bruken
av batteriet og det fører til redu-
sert drivstofforbruk.
Nødstoppfunksjonen blokkerer for høyspenning og stopper drivstoff-
pumpen for å redusere fa ren for strøm- og drivstofflekkasje når kolli-
sjonsføleren registrerer et sammen støt. Hvis nødstoppfunksjonen ak-
tiveres, kan ikke bilen startes. Fo r å starte hybridsystemet på nytt må
du kontakte en autorisert Toyota-f orhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.
En melding vises automatisk når en feil oppstår i hybridsystemet eller
en feilaktig operasjon er forsøkt utført.
Hvis en varselmelding vises i mul-
tiinformasjonsdisplayet, så les
meldingen og følg instruksjonene.
Luftinntaksventil for hybridbatteri
Nødstopp av systemet
Varselmelding for hybridsystemet (biler med fargedisplay)
OM52A96NO.book Page 89 Tuesday, August 20, 2019 3:26 PM

931-3. Hybridsystem
1
Sikkerhet
YARIS_HV_OM_Europe_OM52A96NO
OBS
nLuftinntaksventil fo r hybridbatteri
l Ikke få fukt eller stikk gjenstander inn i luftinntaket. Det kan fø\
re til kortslut-
ning og skade på hybridbatteriet.
l Ikke transporter store mengder vann, som f.eks. vannkjølerflasker, i bilen.
Hvis det søles vann på hybridbatteriet, kan batteriet bli skadet. \
Få bilen
kontrollert av en autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.
l Det er montert et filter på luftinntaksventilen. Hvis filteret forblir merkbart
skittent selv etter at luftinntaksventilen er rengjort, anbefales det å rengjø-
re eller skifte filteret. Hvis du vil ha mer informasjon om rengjøring eller
skifte av filter, kontakt en autorisert Toyota-forhandler, et verksted autori-
sert av Toyota eller et annet pålitelig verksted.
l Biler med fargedisplay: Hvis meldingen ”Maintenance required for Traction
battery cooling parts. See owner’s manual.” (vedlikehold av hybridbatteri-
ets kjøledeler nødvendig. Se bruker håndboken) vises i multiinformasjons-
displayet, kan luftinntaksventilen og filteret være tett. Se S. 406 for mer in-
formasjon om rengjøring av luftinntaksventilen.
l Ikke plasser objekter som blokkerer
luftinntaksventilen. Når luftinntaksventi-
len er blokkert, begrenses bruken av
batteriet og det fører til redusert driv-
stofforbruk.
l Hold luftinntaksventilen ren, slik at hy-
bridbatteriet ikke overopphetes.
OM52A96NO.book Page 93 Tuesday, August 20, 2019 3:26 PM

97
2Instrumentpanel
YARIS_HV_OM_Europe_OM52A96NO2. Instrumentpanel
Indikatorer og varsellamper ...................... 98
Instrumenter og målere (biler med
svart-hvitt-display) ........... 104
Instrumenter og målere (biler med
fargedisplay) .................... 107
Multiinformasjonsdisplay (biler med
svart-hvitt-display) ........... 112
Multiinformasjonsdisplay (biler med
fargedisplay) .................... 116
Skjerm for energimonitor/forbruk ...... 124
OM52A96NO.book Page 97 Tuesday, August 20, 2019 3:26 PM

982. Instrumentpanel
YARIS_HV_OM_Europe_OM52A96NO

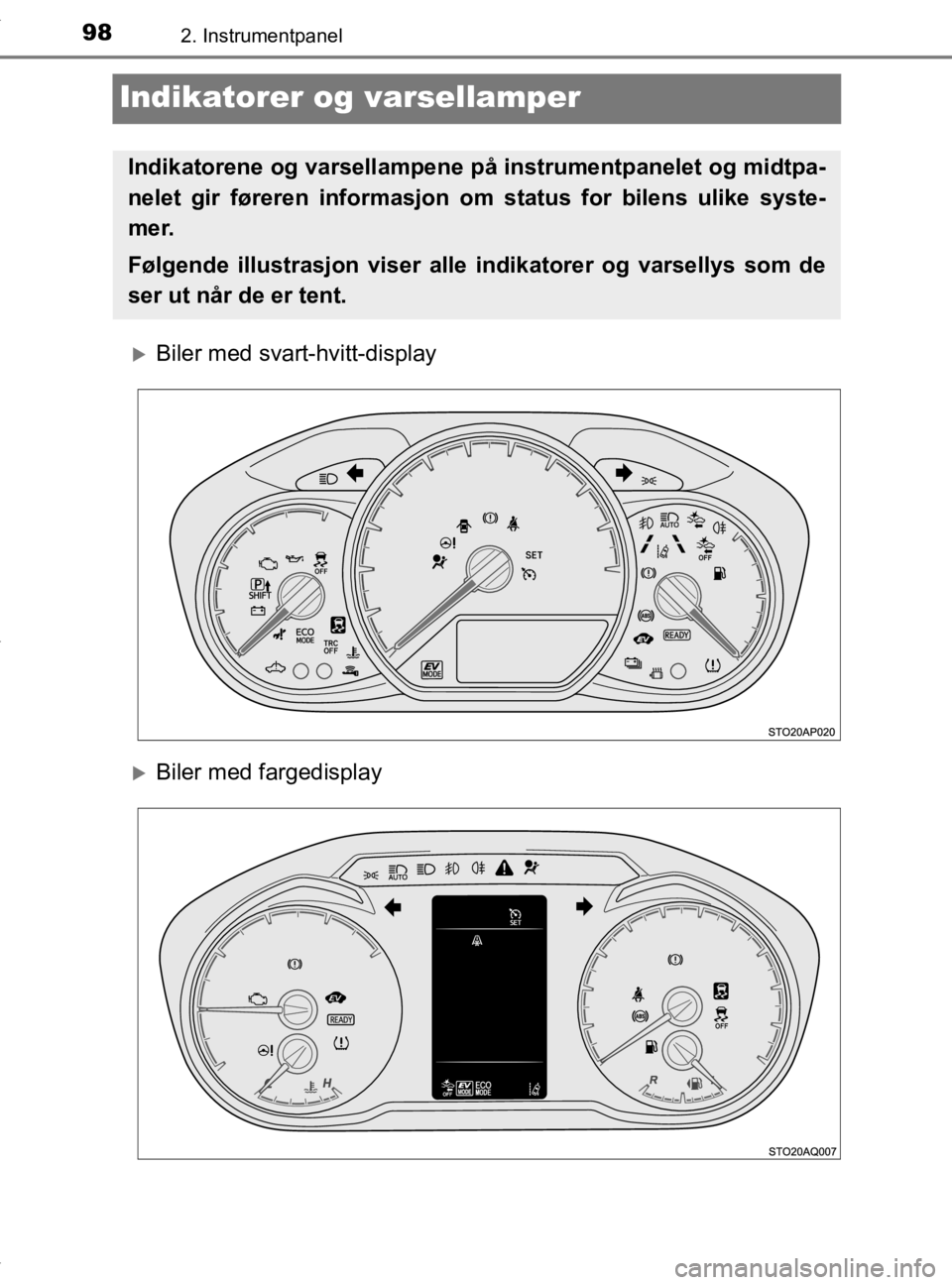

Indikatorer og varsellamper
Biler med svart-hvitt-display
Biler med fargedisplay
Indikatorene og varsellampene på instrumentpanelet og midtpa-
nelet gir føreren informasjon om status for bilens ulike syste-
mer.
Følgende illustrasjon viser alle indikatorer og varsellys som de
ser ut når de er tent.
OM52A96NO.book Page 98 Tuesday, August 20, 2019 3:26 PM

1002. Instrumentpanel
YARIS_HV_OM_Europe_OM52A96NO
*1: Disse lampene tennes når tenningsbryteren settes i ”ON” (biler uten smartinngangs- og startsystem) eller i ON-modus (biler med smart inngangs- og
startsystem) for å vise at det utføres en systemkontroll. De slukkes når hy-
bridsystemet startes, eller etter noen få sekunder. Hvis en lampe ikke ten-
nes eller ikke slukkes, kan det være en funksjonsfeil i et system. Få bilen
kontrollert av en autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.
*2: Utstyrsavhengig
*3: Lampen tennes for å indikere en feil.
*4: Indikatorlampen blinker gult for å varsle om en funksjonsfeil. Lampen blin-ker raskt grønt for å varsle om at rattlåsen ikke er frigjort.
*5: Lampen lyser på midtpanelet.
*6: Lampen blinker for å indikere en feil.
*7: Lampen tennes med LDA-indikator for å indikere en feil.
*8: Biler med svart-hvitt-display
*9: Biler med fargedisplay
*10: Lampen lyser i multiinformasjonsdisplayet.
*1, 8Varsellampe for lite
strøm på hybridbatteriet
(S. 500)*1, 2Varsellampe for
dekktrykk ( S. 501)
*8Varsellampe for åpen
dør (S. 500)*1, 9Hovedvarsellampe
(S. 501)
Varsellampe for lavt
drivstoffnivå ( S. 500)*1, 8Varsellampe for
overoppheting av
hybridsystem ( S. 501)
Påminnelseslampe for
førers og forsetepassa-
sjerens sikkerhetsbelte
(S. 500)*1, 8Varsellampe for
P-stillingsforespørsel
(S. 502)
*5Varsellamper for
baksetepassasjerenes
sikkerhetsbelter
(S. 500)*3, 8Varsellampe for service
(S. 503)
OM52A96NO.book Page 100 Tuesday, August 20, 2019 3:26 PM

1022. Instrumentpanel
YARIS_HV_OM_Europe_OM52A96NO
*1: Disse lampene tennes når tenningsbryteren settes i ”ON” (biler uten smartinngangs- og startsystem) eller i ON-modus (biler med smart inngangs- og
startsystem) for å vise at det utføres en systemkontroll. De slukkes når hy-
bridsystemet startes, eller etter noen få sekunder. Hvis en lampe ikke ten-
nes eller ikke slukkes, kan det være en funksjonsfeil i et system. Få bilen
kontrollert av en autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.
*2: Utstyrsavhengig
*3: Indikatorlampen blinker for å vise at systemet er i drift.
*4: Denne lampen lyser på midtpanelet.
*5: Lampen tennes når systemet slås av.
*6: Lampen tennes når systeminnstillingene endres.
*7: Lampen blinker gult for å indikere at bilen kjører ut av kjørefeltet.
*8: Biler med svart-hvitt-display
*9: Biler med fargedisplay
*10: Når utetemperaturen er omtrent 3 °C eller lavere, blinker indikatoren i ca.10 sekunder, og lyser deretter kontinuerlig. Indikator for
EV-kjøremodus
(
S. 207)
”PASSENGER AIR BAG”-indikator
(S. 50)
Indikator for
”ECO MODE” (
S. 211)
EV-indikator ( S. 86)
*9, 10Isvarselindikator
(S. 107)
”READY”-indikator
( S. 194, 198)
*4
OM52A96NO.book Page 102 Tuesday, August 20, 2019 3:26 PM
