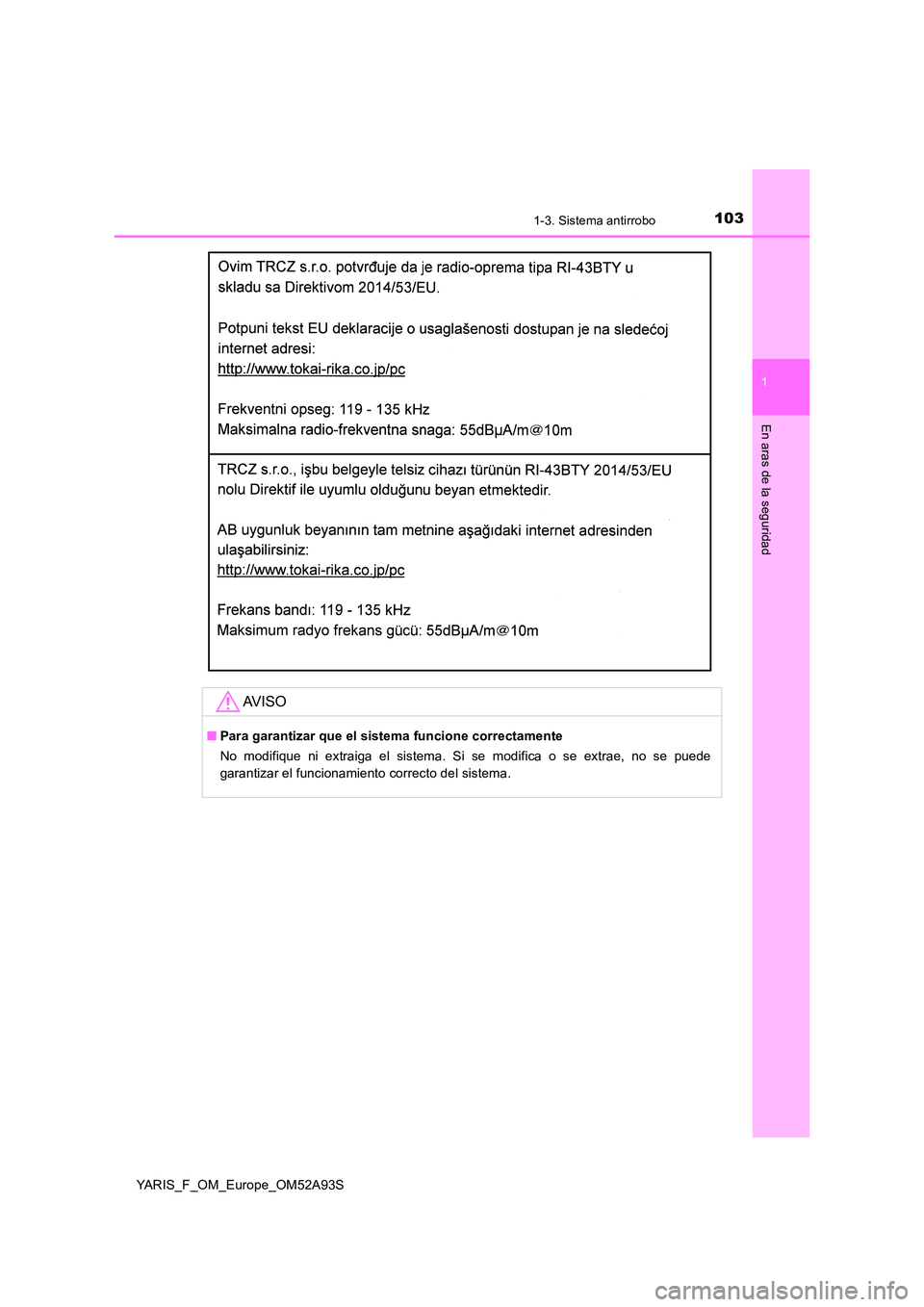

1031-3. Sistema antirrobo
1
En aras de la seguridad
YARIS_F_OM_Europe_OM52A93S
AV I S O
■Para garantizar que el sistema funcione correctamente
No modifique ni extraiga el sistema. Si se modifica o se extrae, no se puede
garantizar el funcionamiento correcto del sistema.

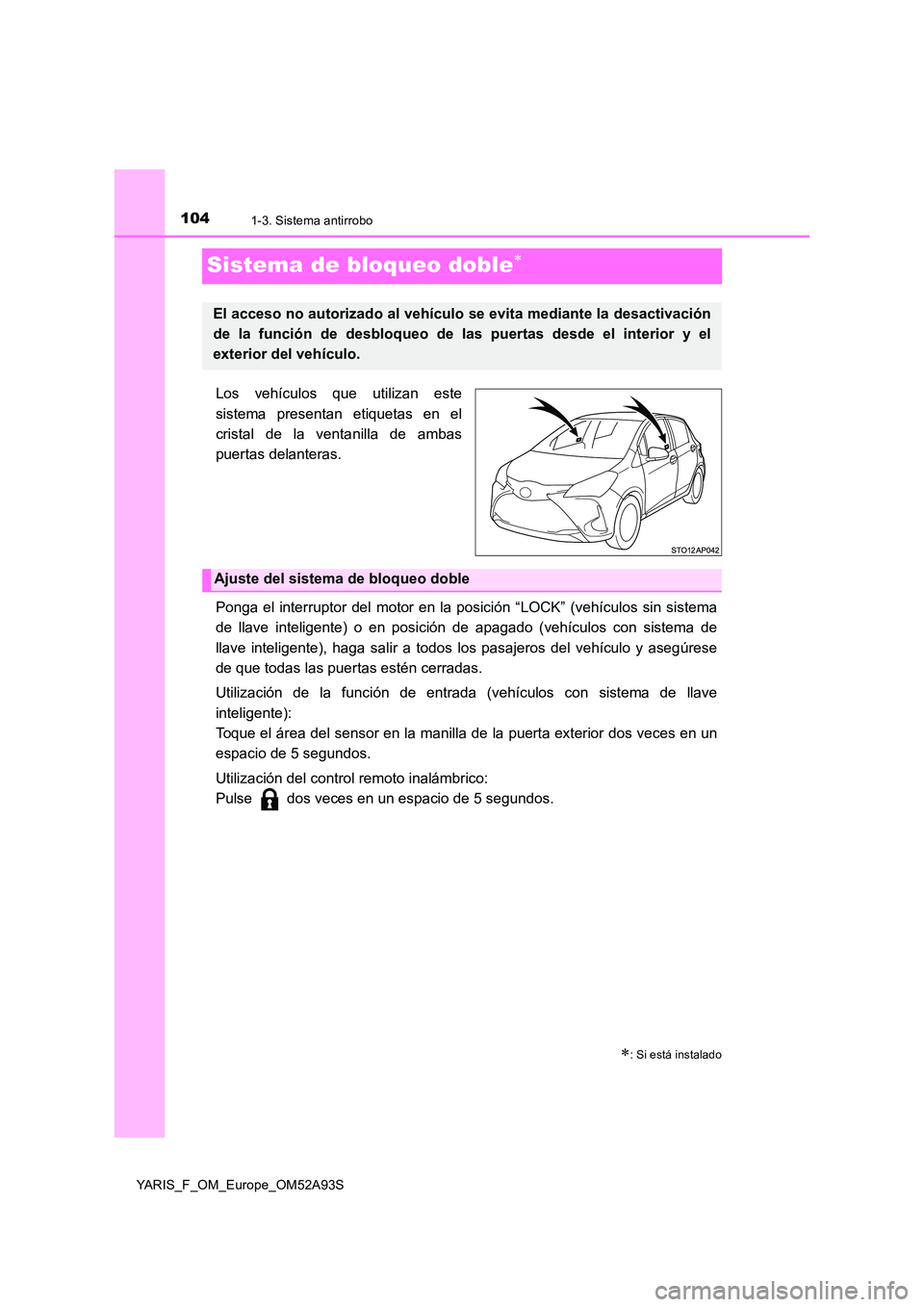

1041-3. Sistema antirrobo
YARIS_F_OM_Europe_OM52A93S
Sistema de bloqueo doble
Los vehículos que utilizan este
sistema presentan etiquetas en el
cristal de la ventanilla de ambas
puertas delanteras.
Ponga el interruptor del motor en la posición “LOCK” (vehículos sin sistema
de llave inteligente) o en posición de apagado (vehículos con sistema de
llave inteligente), haga salir a todos los pasajeros del vehículo y asegúrese
de que todas las puertas estén cerradas.
Utilización de la función de entrada (vehículos con sistema de llave
inteligente):
Toque el área del sensor en la manilla de la puerta exterior dos veces en un
espacio de 5 segundos.
Utilización del control remoto inalámbrico:
Pulse dos veces en un espacio de 5 segundos.
: Si está instalado
El acceso no autorizado al vehículo se evita mediante la desactivación
de la función de desbloqueo de las puertas desde el interior y el
exterior del vehículo.
Ajuste del sistema de bloqueo doble

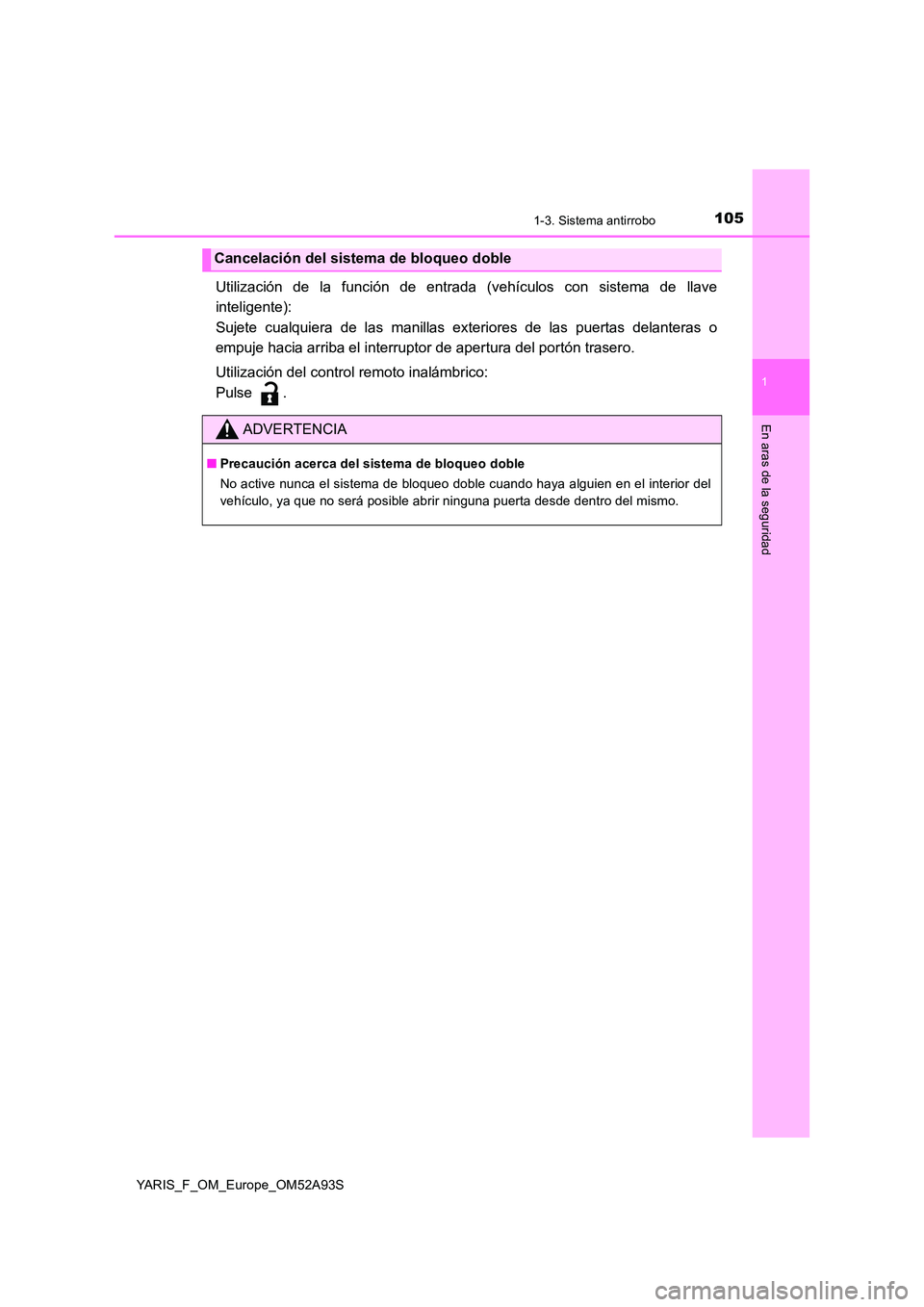

1051-3. Sistema antirrobo
1
En aras de la seguridad
YARIS_F_OM_Europe_OM52A93S
Utilización de la función de entrada (vehículos con sistema de llave
inteligente):
Sujete cualquiera de las manillas exteriores de las puertas delanteras o
empuje hacia arriba el interruptor de apertura del portón trasero.
Utilización del control remoto inalámbrico:
Pulse .
Cancelación del sistema de bloqueo doble
ADVERTENCIA
■ Precaución acerca del sistema de bloqueo doble
No active nunca el sistema de bloqueo doble cuando haya alguien en el interior del
vehículo, ya que no será posible abrir ninguna puerta desde dentro del mismo.

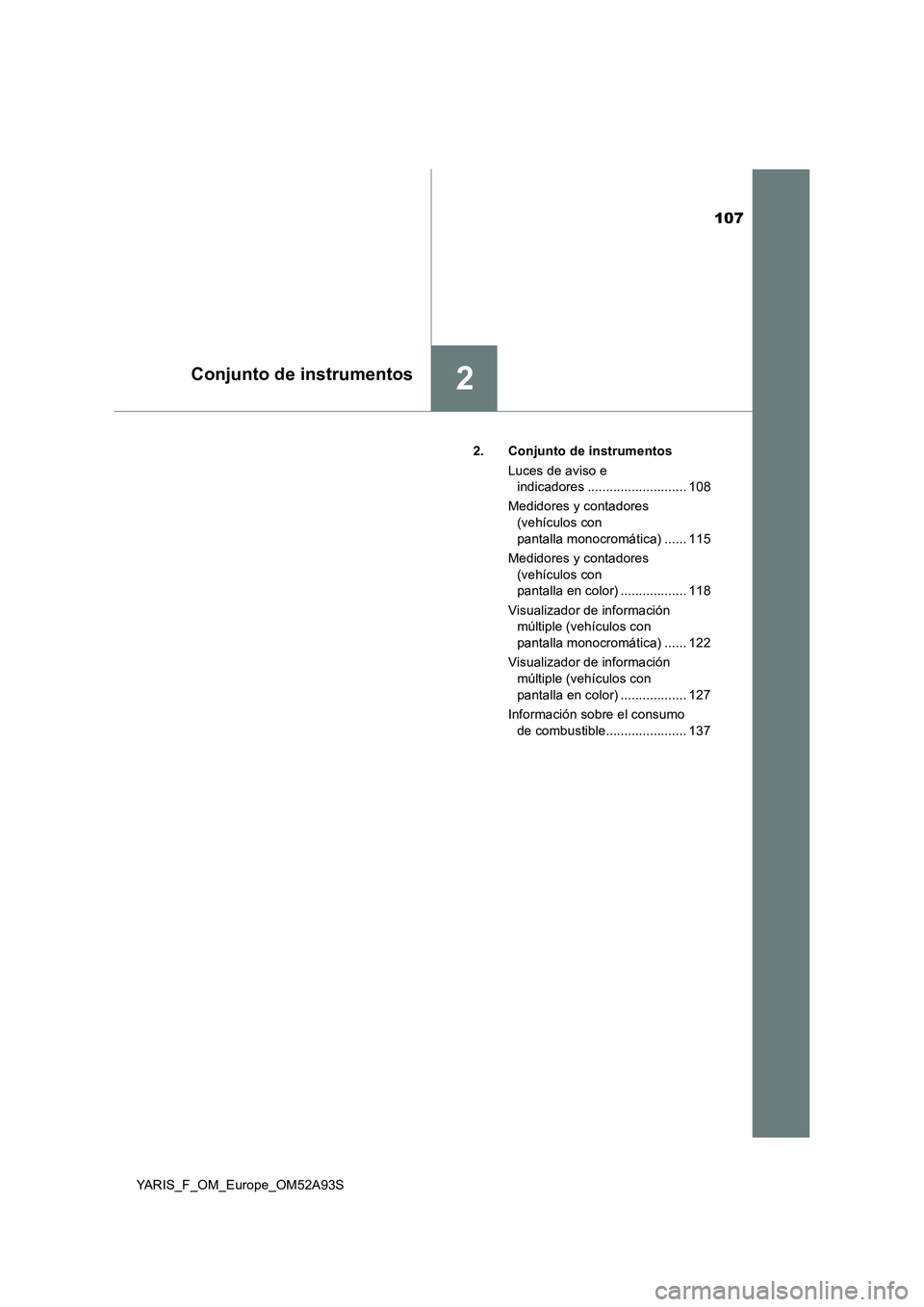

107
2Conjunto de instrumentos
YARIS_F_OM_Europe_OM52A93S2. Conjunto de instrumentos
Luces de aviso e
indicadores ........................... 108
Medidores y contadores
(vehículos con
pantalla monocromática) ...... 115
Medidores y contadores
(vehículos con
pantalla en color) .................. 118
Visualizador de información
múltiple (vehículos con
pantalla monocromática) ...... 122
Visualizador de información
múltiple (vehículos con
pantalla en color) .................. 127
Información sobre el consumo
de combustible...................... 137
1082. Conjunto de instrumentos
YARIS_F_OM_Europe_OM52A93S
Luces de aviso e indicadores
Vehículos con pantalla monocromática tipo A
Vehículos con pantalla monocromática tipo B
Esta ilustración representa un contador con tacómetro y puede ser distinto
del contador sin tacómetro.
Las luces de aviso y los indicadores del conjunto de instrumentos y del
panel central informan al conductor del estado de los distintos
sistemas del vehículo.
Para mayor claridad, la siguiente ilustración muestra todas las luces de
aviso e indicadores iluminados.

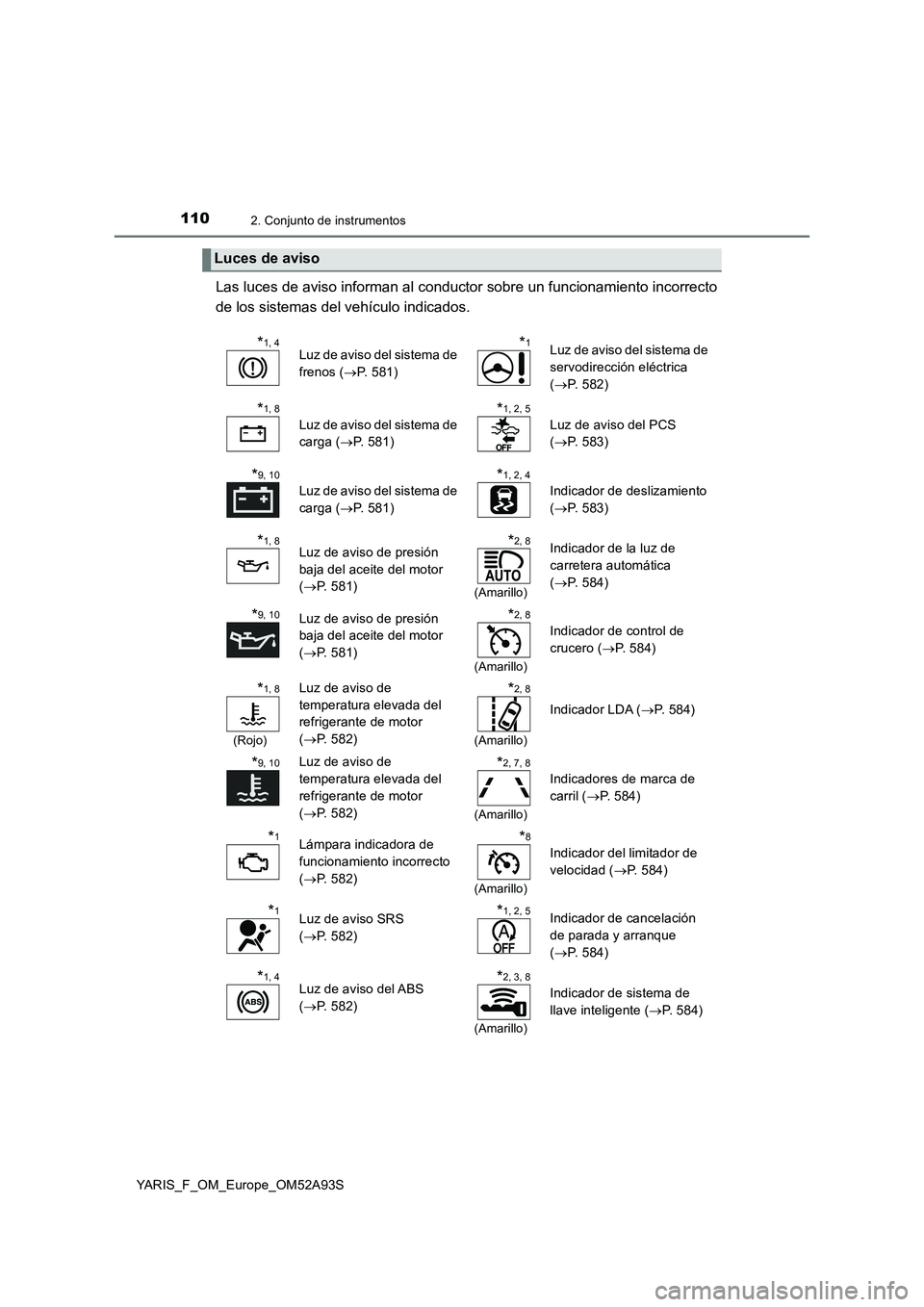

1102. Conjunto de instrumentos
YARIS_F_OM_Europe_OM52A93S
Las luces de aviso informan al conductor sobre un funcionamiento incorrecto
de los sistemas del vehículo indicados.
Luces de aviso
*1, 4Luz de aviso del sistema de
frenos ( P. 581)
*1Luz de aviso del sistema de
servodirección eléctrica
( P. 582)
*1, 8
Luz de aviso del sistema de
carga ( P. 581)
*1, 2, 5
Luz de aviso del PCS
( P. 583)
*9, 10
Luz de aviso del sistema de
carga ( P. 581)
*1, 2, 4
Indicador de deslizamiento
( P. 583)
*1, 8Luz de aviso de presión
baja del aceite del motor
( P. 581)
*2, 8
(Amarillo)
Indicador de la luz de
carretera automática
( P. 584)
*9, 10Luz de aviso de presión
baja del aceite del motor
( P. 581)
*2, 8
(Amarillo)
Indicador de control de
crucero ( P. 584)
*1, 8
(Rojo)
Luz de aviso de
temperatura elevada del
refrigerante de motor
( P. 582)
*2, 8
(Amarillo)
Indicador LDA (P. 5 8 4 )
*9, 10Luz de aviso de
temperatura elevada del
refrigerante de motor
( P. 582)
*2, 7, 8
(Amarillo)
Indicadores de marca de
carril ( P. 584)
*1Lámpara indicadora de
funcionamiento incorrecto
( P. 582)
*8
(Amarillo)
Indicador del limitador de
velocidad ( P. 584)
*1Luz de aviso SRS
( P. 582)
*1, 2, 5Indicador de cancelación
de parada y arranque
( P. 584)
*1, 4Luz de aviso del ABS
( P. 582)
*2, 3, 8
(Amarillo)
Indicador de sistema de
llave inteligente ( P. 584)
