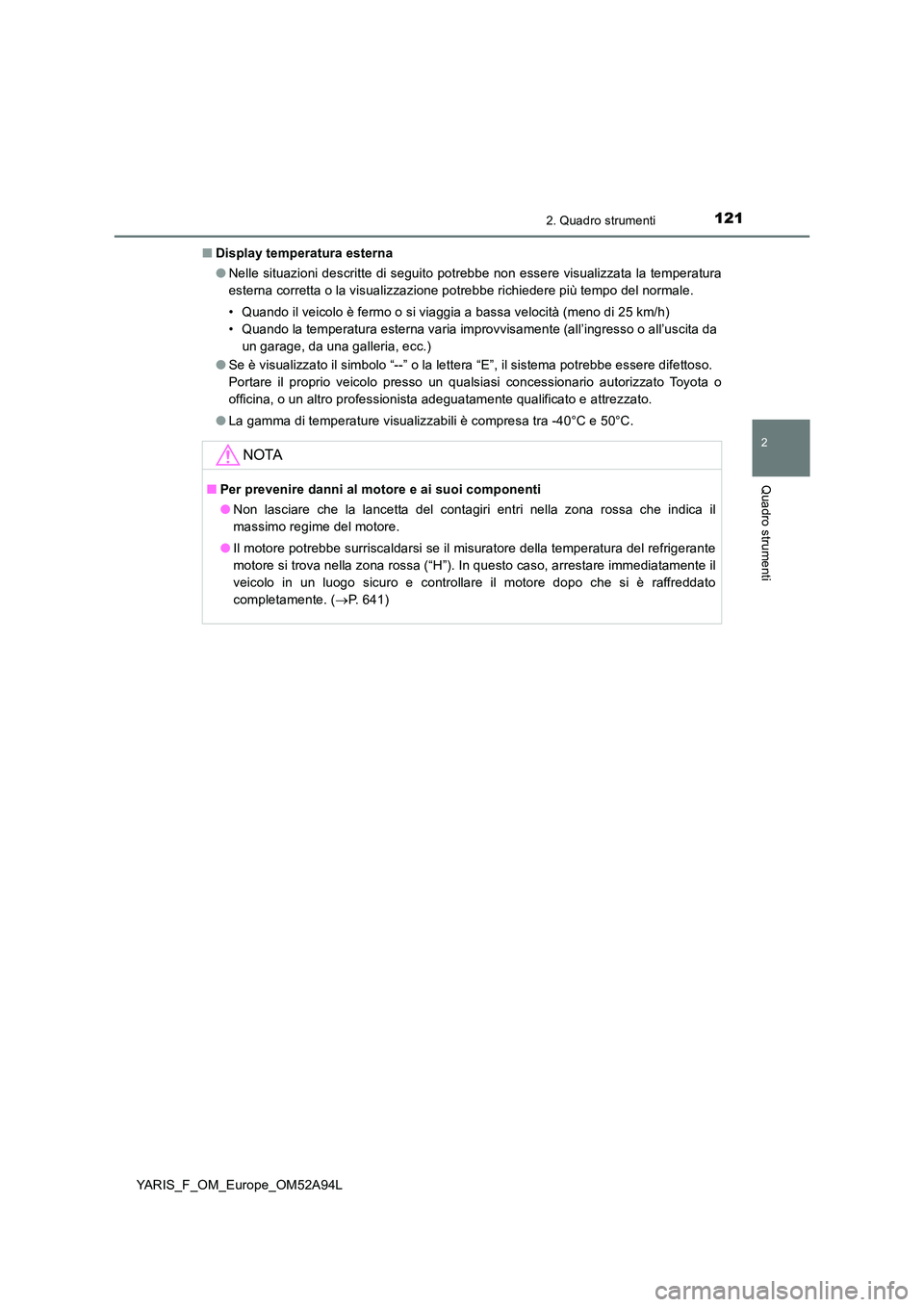

TOYOTA YARIS 2020 Manuale duso (in Italian)

1212. Quadro strumenti
2
Quadro strumenti
YARIS_F_OM_Europe_OM52A94L
■ Display temperatura esterna
● Nelle situazioni descritte di seguito potrebbe non essere visualizzata la temperatura
esterna corretta o la visualizzazione potrebbe richiedere più tempo del normale.
• Quando il veicolo è fermo o si viaggia a bassa velocità (meno di 25 km/h)
• Quando la temperatura esterna varia improvvisamente (all’ingresso o all’uscita da
un garage, da una galleria, ecc.)
● Se è visualizzato il simbolo “--” o la lettera “E”, il sistema potrebbe essere difettoso.
Portare il proprio veicolo presso un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
● La gamma di temperature visualizzabili è compresa tra -40°C e 50°C.
NOTA
■Per prevenire danni al motore e ai suoi componenti
● Non lasciare che la lancetta del contagiri entri nella zona rossa che indica il
massimo regime del motore.
● Il motore potrebbe surriscaldarsi se il misuratore della temperatura del refrigerante
motore si trova nella zona rossa (“H”). In questo caso, arrestare immediatamente il
veicolo in un luogo sicuro e controllare il motore dopo che si è raffreddato
completamente. ( P. 641)

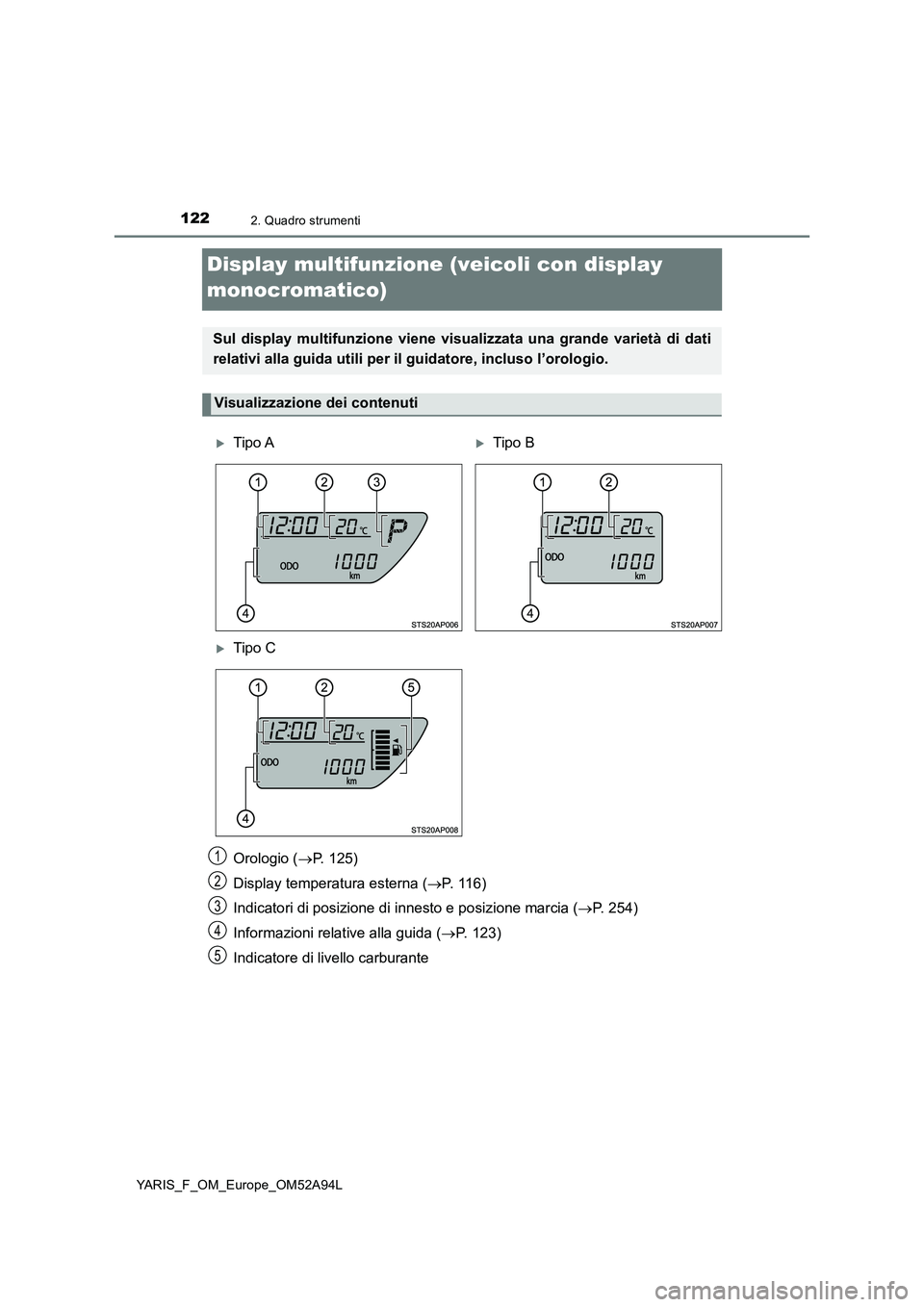

1222. Quadro strumenti
YARIS_F_OM_Europe_OM52A94L
Display multifunzione (veicoli con display
monocromatico)
Orologio (P. 125)
Display temperatura esterna (P. 116)
Indicatori di posizione di innesto e posizione marcia (P. 254)
Informazioni relative alla guida (P. 123)
Indicatore di livello carburante
Sul display multifunzione viene visualizzata una grande varietà di dati
relativi alla guida utili per il guidatore, incluso l’orologio.
Visualizzazione dei contenuti
Tipo ATipo B
Tipo C
1
2
3
4
5

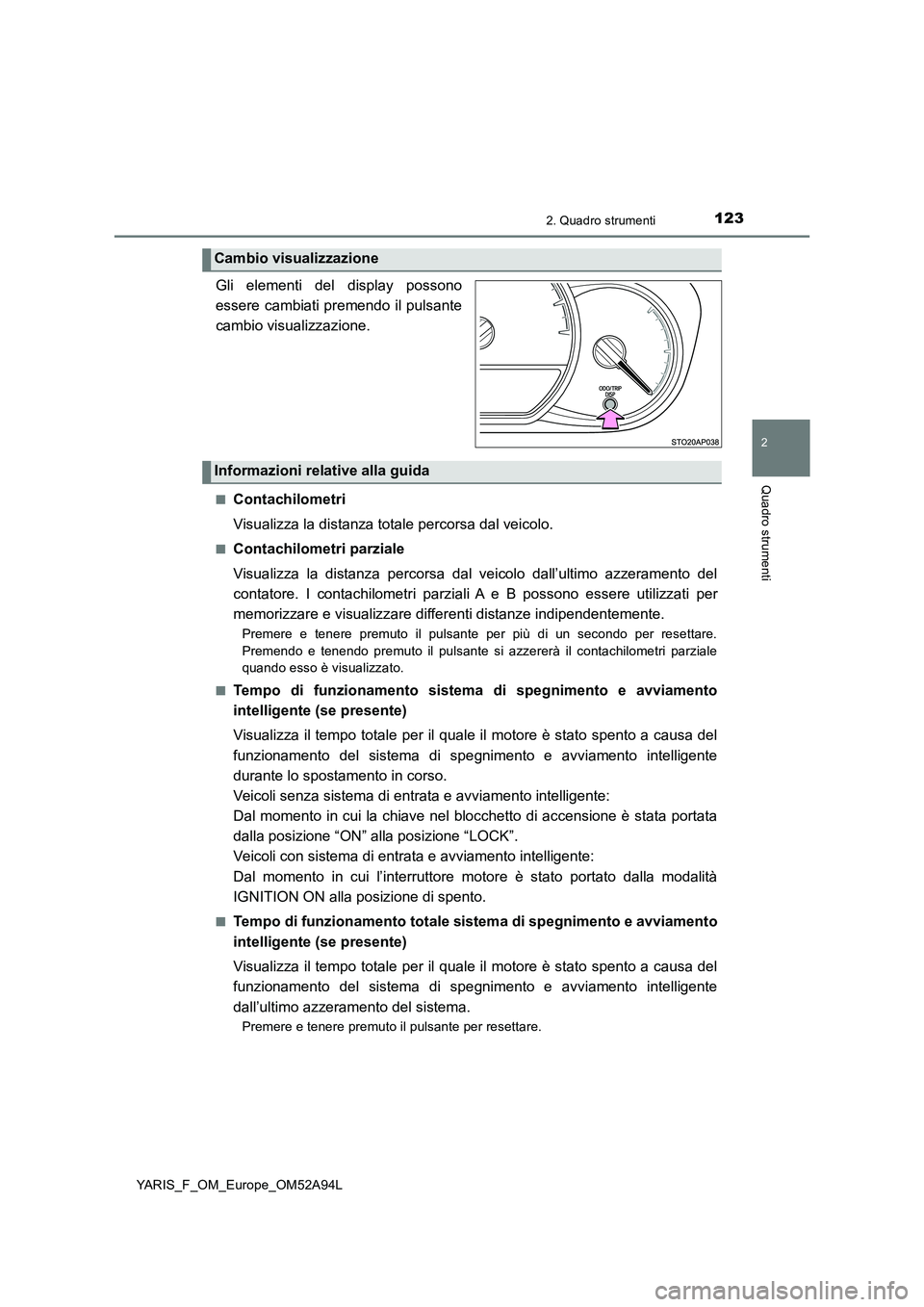

1232. Quadro strumenti
2
Quadro strumenti
YARIS_F_OM_Europe_OM52A94L
.
Gli elementi del display possono
essere cambiati premendo il pulsante
cambio visualizzazione.
■Contachilometri
Visualizza la distanza totale percorsa dal veicolo.
■Contachilometri parziale
Visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento del
contatore. I contachilometri parziali A e B possono essere utilizzati per
memorizzare e visualizzare differenti distanze indipendentemente.
Premere e tenere premuto il pulsante per più di un secondo per resettare.
Premendo e tenendo premuto il pulsante si azzererà il contachilometri parziale
quando esso è visualizzato.
■
Tempo di funzionamento sistema di spegnimento e avviamento
intelligente (se presente)
Visualizza il tempo totale per il quale il motore è stato spento a causa del
funzionamento del sistema di spegnimento e avviamento intelligente
durante lo spostamento in corso.
Veicoli senza sistema di entrata e avviamento intelligente:
Dal momento in cui la chiave nel blocchetto di accensione è stata portata
dalla posizione “ON” alla posizione “LOCK”.
Veicoli con sistema di entrata e avviamento intelligente:
Dal momento in cui l’interruttore motore è stato portato dalla modalità
IGNITION ON alla posizione di spento.
■Tempo di funzionamento totale sistema di spegnimento e avviamento
intelligente (se presente)
Visualizza il tempo totale per il quale il motore è stato spento a causa del
funzionamento del sistema di spegnimento e avviamento intelligente
dall’ultimo azzeramento del sistema.
Premere e tenere premuto il pulsante per resettare.
Cambio visualizzazione
Informazioni relative alla guida

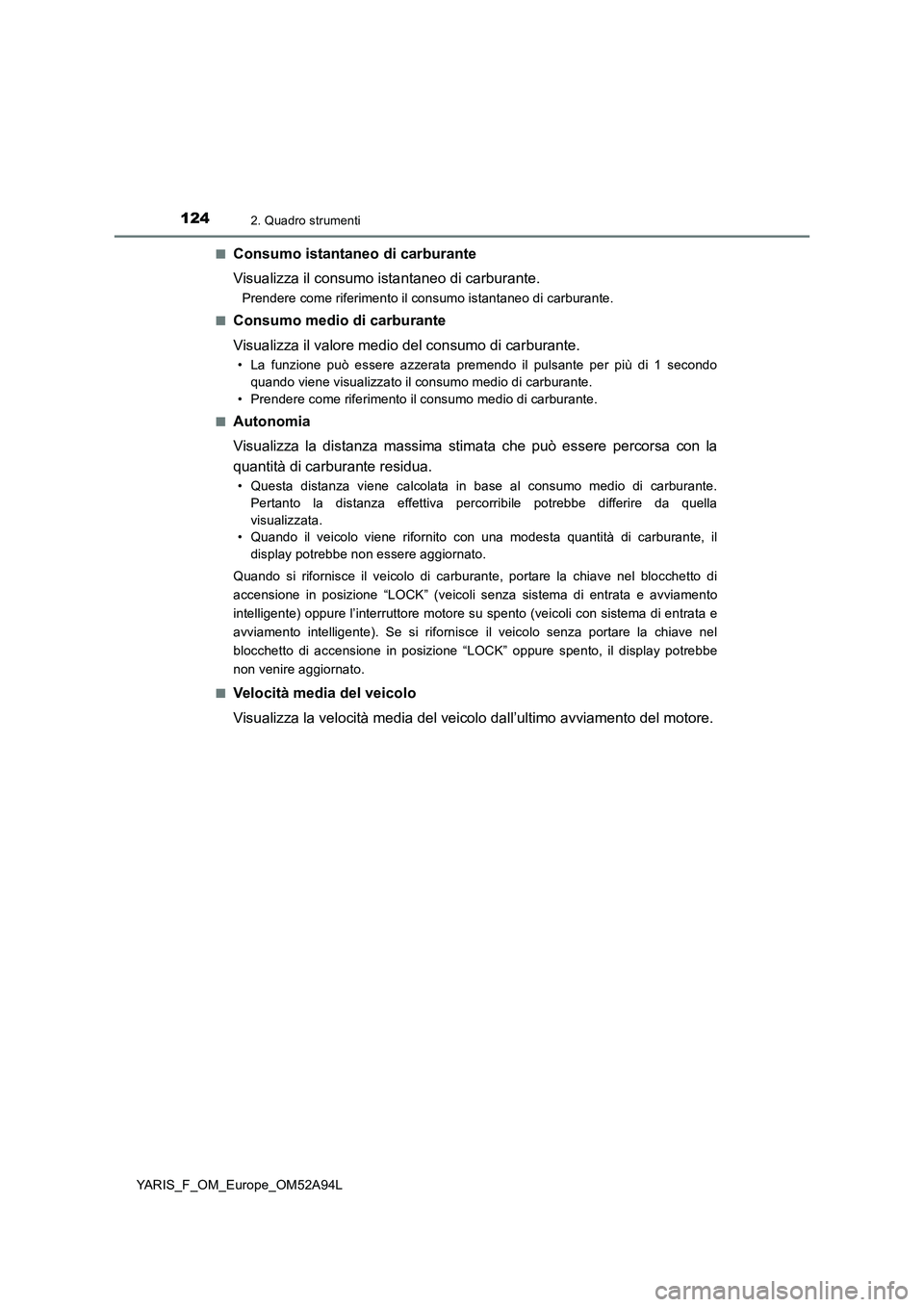

1242. Quadro strumenti
YARIS_F_OM_Europe_OM52A94L■
Consumo istantaneo di carburante
Visualizza il consumo istantaneo di carburante.
Prendere come riferimento il consumo istantaneo di carburante.
■
Consumo medio di carburante
Visualizza il valore medio del consumo di carburante.
• La funzione può essere azzerata premendo il pulsante per più di 1 secondo
quando viene visualizzato il consumo medio di carburante.
• Prendere come riferimento il consumo medio di carburante.
■
Autonomia
Visualizza la distanza massima stimata che può essere percorsa con la
quantità di carburante residua.
• Questa distanza viene calcolata in base al consumo medio di carburante.
Pertanto la distanza effettiva percorribile potrebbe differire da quella
visualizzata.
• Quando il veicolo viene rifornito con una modesta quantità di carburante, il
display potrebbe non essere aggiornato.
Quando si rifornisce il veicolo di carburante, portare la chiave nel blocchetto di
accensione in posizione “LOCK” (veicoli senza sistema di entrata e avviamento
intelligente) oppure l’interruttore motore su spento (veicoli con sistema di entrata e
avviamento intelligente). Se si rifornisce il veicolo senza portare la chiave nel
blocchetto di accensione in posizione “LOCK” oppure spento, il display potrebbe
non venire aggiornato.
■
Velocità media del veicolo
Visualizza la velocità media del veicolo dall’ultimo avviamento del motore.

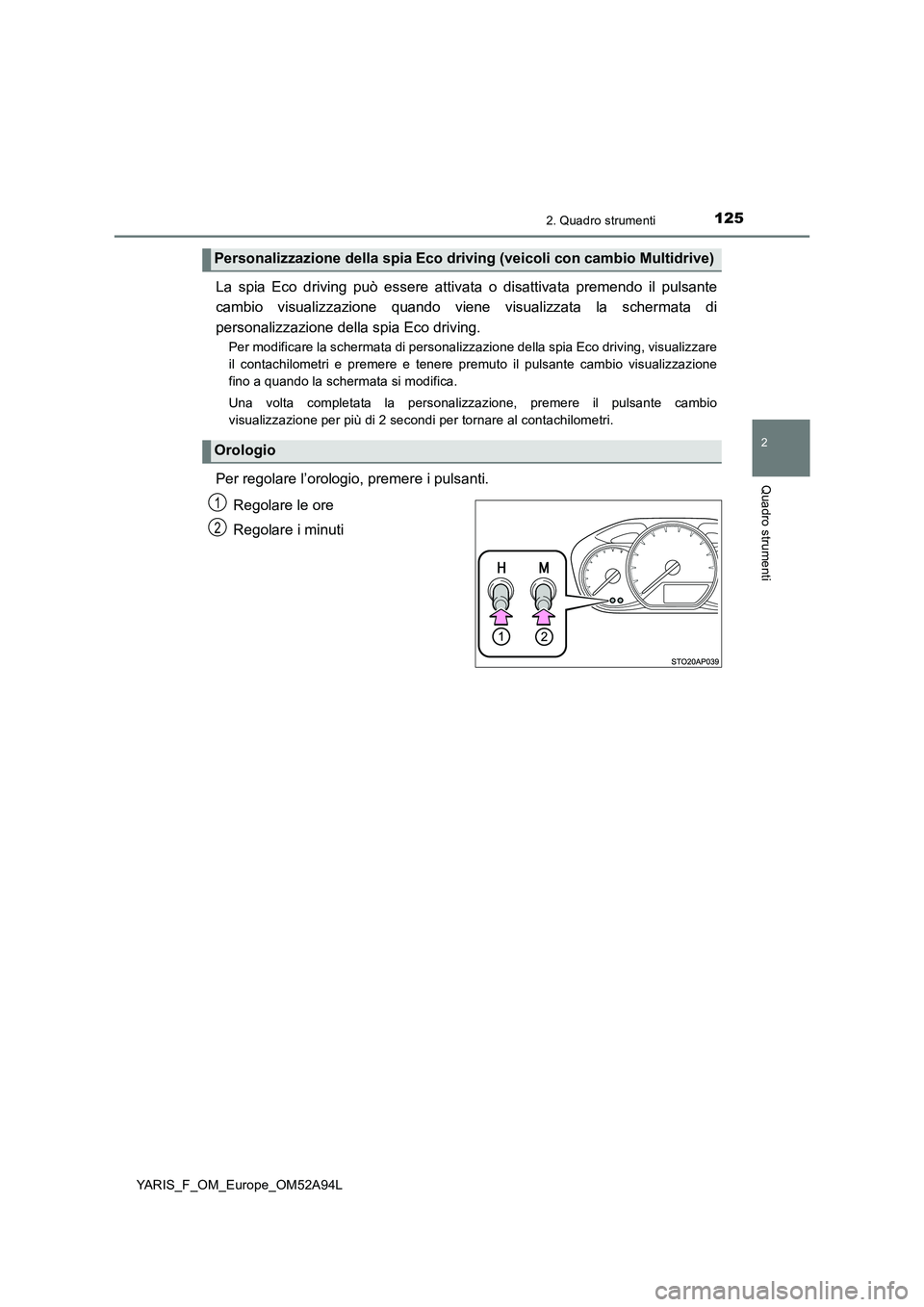

1252. Quadro strumenti
2
Quadro strumenti
YARIS_F_OM_Europe_OM52A94L
La spia Eco driving può essere attivata o disattivata premendo il pulsante
cambio visualizzazione quando viene visualizzata la schermata di
personalizzazione della spia Eco driving.
Per modificare la schermata di personalizzazione della spia Eco driving, visualizzare
il contachilometri e premere e tenere premuto il pulsante cambio visualizzazione
fino a quando la schermata si modifica.
Una volta completata la personalizzazione, premere il pulsante cambio
visualizzazione per più di 2 secondi per tornare al contachilometri.
Per regolare l’orologio, premere i pulsanti.
Regolare le ore
Regolare i minuti
Personalizzazione della spia Eco driving (veicoli con cambio Multidrive)
Orologio
1
2

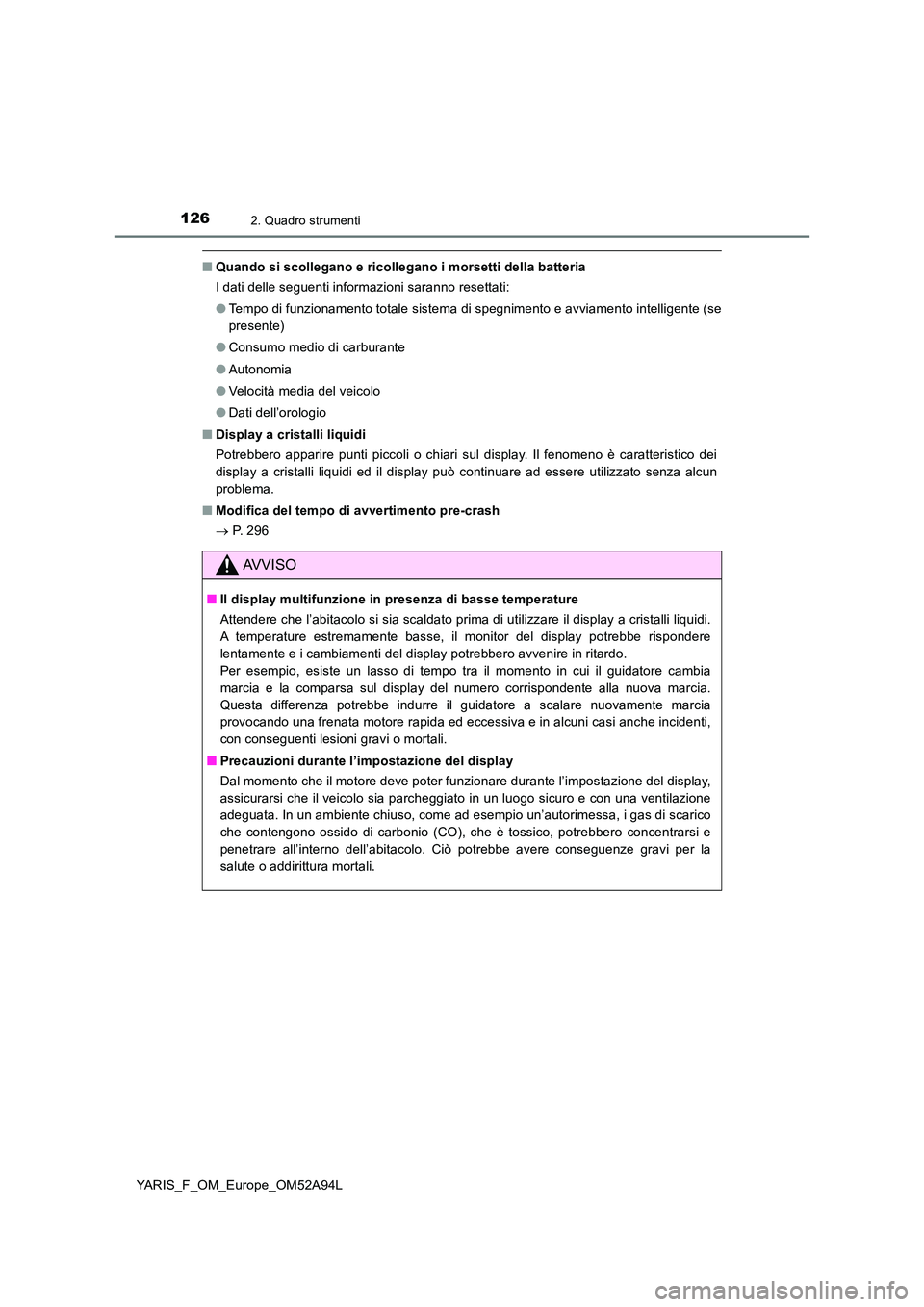

1262. Quadro strumenti
YARIS_F_OM_Europe_OM52A94L
■Quando si scollegano e ricollegano i morsetti della batteria
I dati delle seguenti informazioni saranno resettati:
● Tempo di funzionamento totale sistema di spegnimento e avviamento intelligente (se
presente)
● Consumo medio di carburante
● Autonomia
● Velocità media del veicolo
● Dati dell’orologio
■ Display a cristalli liquidi
Potrebbero apparire punti piccoli o chiari sul display. Il fenomeno è caratteristico dei
display a cristalli liquidi ed il display può continuare ad essere utilizzato senza alcun
problema.
■ Modifica del tempo di avvertimento pre-crash
 P. 2 9 6
AVVISO
■Il display multifunzione in presenza di basse temperature
Attendere che l’abitacolo si sia scaldato prima di utilizzare il display a cristalli liquidi.
A temperature estremamente basse, il monitor del display potrebbe rispondere
lentamente e i cambiamenti del display potrebbero avvenire in ritardo.
Per esempio, esiste un lasso di tempo tra il momento in cui il guidatore cambia
marcia e la comparsa sul display del numero corrispondente alla nuova marcia.
Questa differenza potrebbe indurre il guidatore a scalare nuovamente marcia
provocando una frenata motore rapida ed eccessiva e in alcuni casi anche incidenti,
con conseguenti lesioni gravi o mortali.
■ Precauzioni durante l’impostazione del display
Dal momento che il motore deve poter funzionare durante l’impostazione del display,
assicurarsi che il veicolo sia parcheggiato in un luogo sicuro e con una ventilazione
adeguata. In un ambiente chiuso, come ad esempio un’autorimessa, i gas di scarico
che contengono ossido di carbonio (CO), che è tossico, potrebbero concentrarsi e
penetrare all’interno dell’abitacolo. Ciò potrebbe avere conseguenze gravi per la
salute o addirittura mortali.

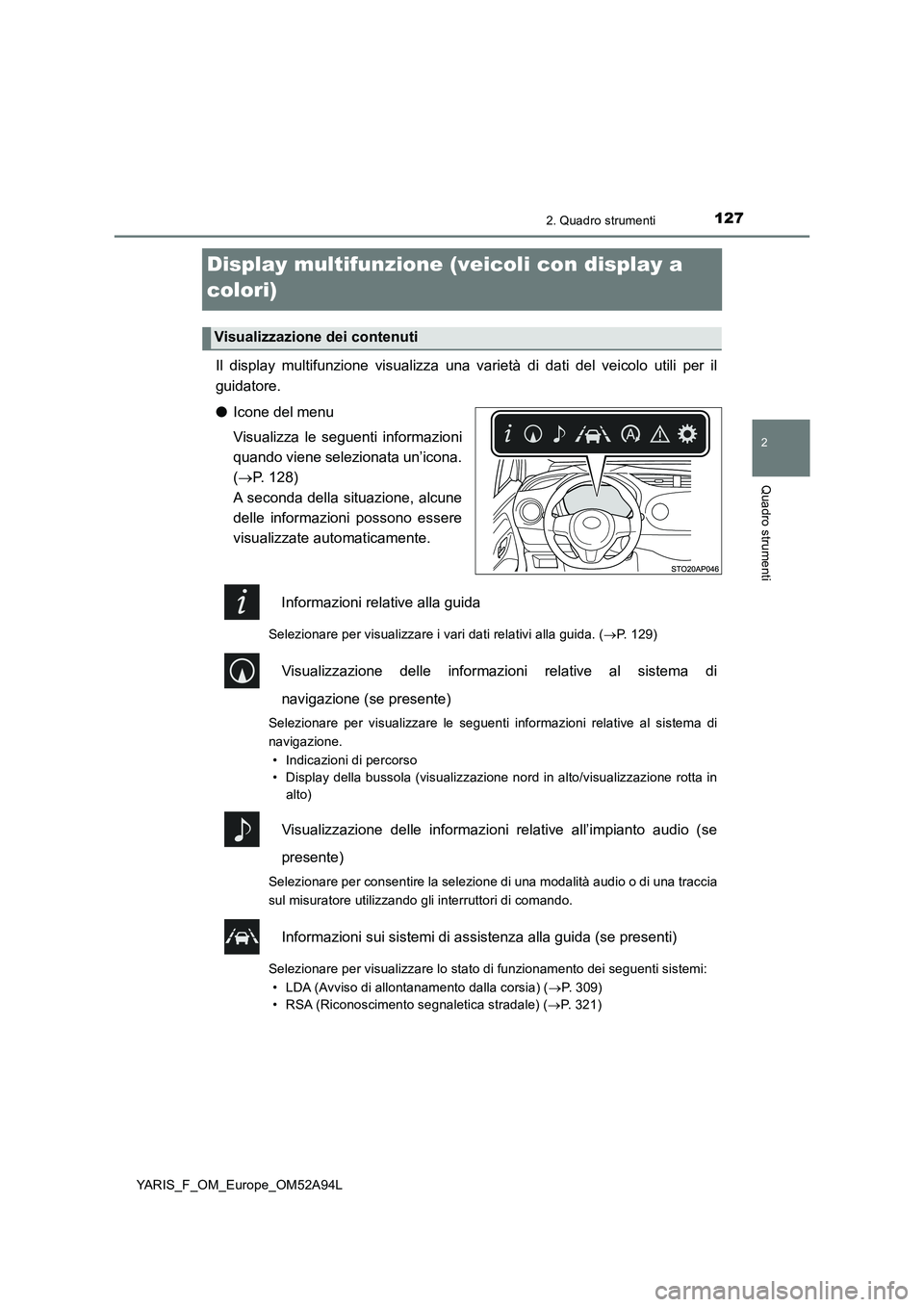

127
2
2. Quadro strumenti
Quadro strumenti
YARIS_F_OM_Europe_OM52A94L
Display multifunzione (veicoli con display a
colori)
Il display multifunzione visualizza una varietà di dati del veicolo utili per il
guidatore.
●Icone del menu
Visualizza le seguenti informazioni
quando viene selezionata un’icona.
(P. 128)
A seconda della situazione, alcune
delle informazioni possono essere
visualizzate automaticamente.
Informazioni relative alla guida
Selezionare per visualizzare i vari dati relativi alla guida. (P. 129)
Visualizzazione delle informazioni relative al sistema di
navigazione (se presente)
Selezionare per visualizzare le seguenti informazioni relative al sistema di
navigazione.
• Indicazioni di percorso
• Display della bussola (visualizzazione nord in alto/visualizzazione rotta in
alto)
Visualizzazione delle informazioni relative all’impianto audio (se
presente)
Selezionare per consentire la selezione di una modalità audio o di una traccia
sul misuratore utilizzando gli interruttori di comando.
Informazioni sui sistemi di assistenza alla guida (se presenti)
Selezionare per visualizzare lo stato di funzionamento dei seguenti sistemi:
• LDA (Avviso di allontanamento dalla corsia) (P. 309)
• RSA (Riconoscimento segnaletica stradale) (P. 321)
Visualizzazione dei contenuti

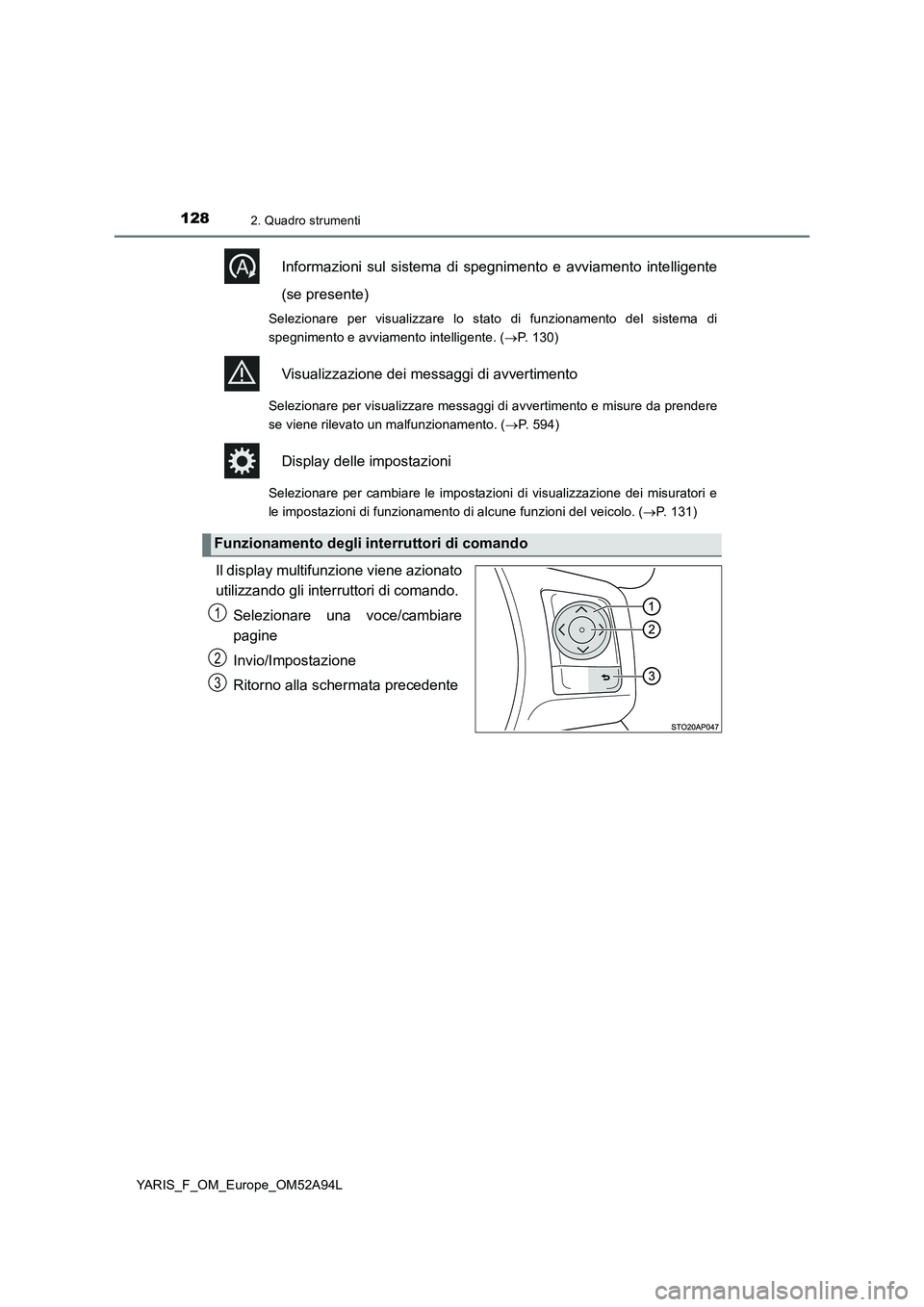

1282. Quadro strumenti
YARIS_F_OM_Europe_OM52A94L
Informazioni sul sistema di spegnimento e avviamento intelligente
(se presente)
Selezionare per visualizzare lo stato di funzionamento del sistema di
spegnimento e avviamento intelligente. (P. 130)
Visualizzazione dei messaggi di avvertimento
Selezionare per visualizzare messaggi di avvertimento e misure da prendere
se viene rilevato un malfunzionamento. (P. 594)
Display delle impostazioni
Selezionare per cambiare le impostazioni di visualizzazione dei misuratori e
le impostazioni di funzionamento di alcune funzioni del veicolo. (P. 131)
Il display multifunzione viene azionato
utilizzando gli interruttori di comando.
Selezionare una voce/cambiare
pagine
Invio/Impostazione
Ritorno alla schermata precedente
Funzionamento degli interruttori di comando
1
2
3

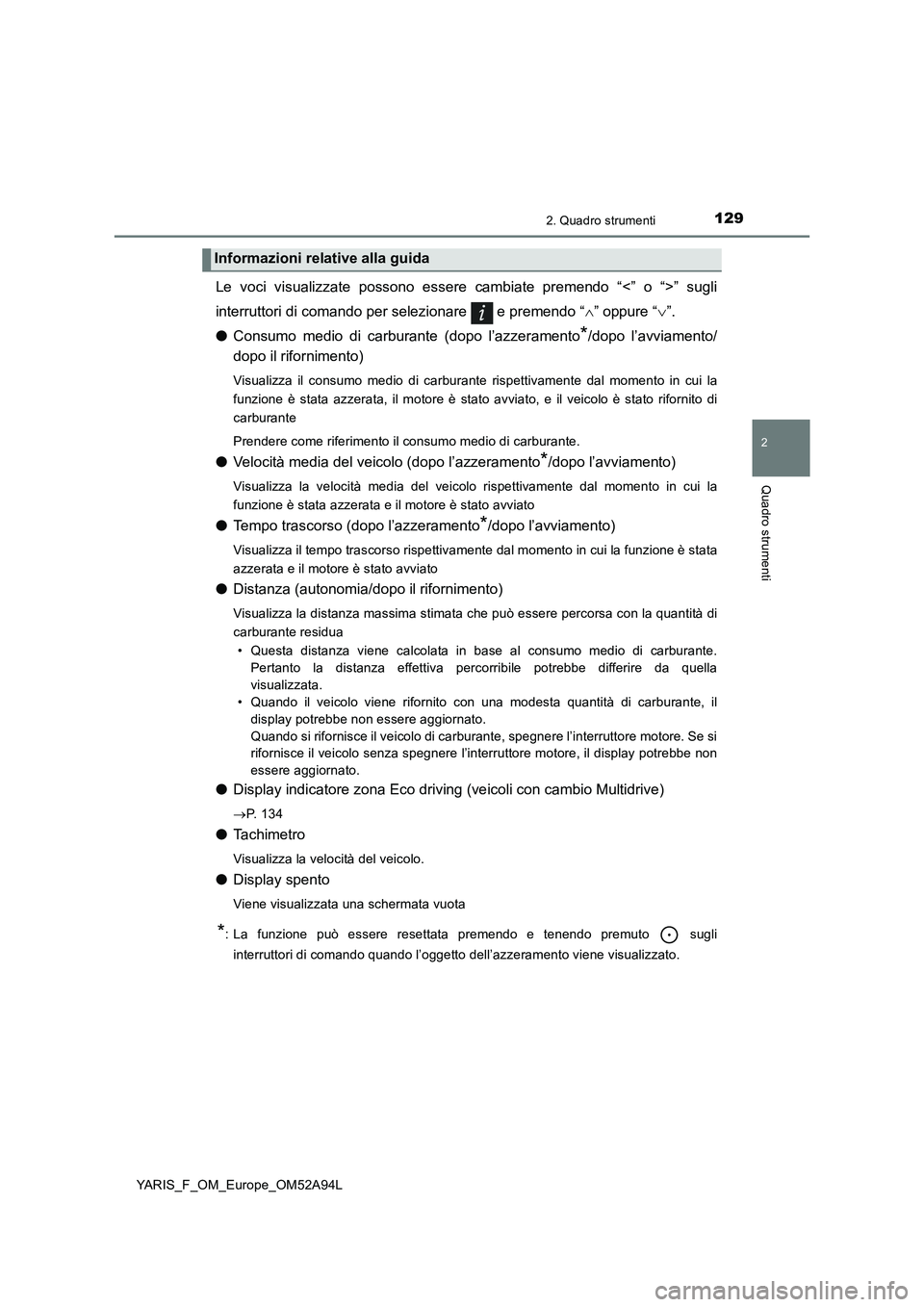

1292. Quadro strumenti
2
Quadro strumenti
YARIS_F_OM_Europe_OM52A94L
Le voci visualizzate possono essere cambiate premendo “<” o “>” sugli
interruttori di comando per selezionare e premendo “” oppure “”.
●Consumo medio di carburante (dopo l’azzeramento
*/dopo l’avviamento/
dopo il rifornimento)
Visualizza il consumo medio di carburante rispettivamente dal momento in cui la
funzione è stata azzerata, il motore è stato avviato, e il veicolo è stato rifornito di
carburante
Prendere come riferimento il consumo medio di carburante.
●Velocità media del veicolo (dopo l’azzeramento*/dopo l’avviamento)
Visualizza la velocità media del veicolo rispettivamente dal momento in cui la
funzione è stata azzerata e il motore è stato avviato
●Tempo trascorso (dopo l’azzeramento*/dopo l’avviamento)
Visualizza il tempo trascorso rispettivamente dal momento in cui la funzione è stata
azzerata e il motore è stato avviato
●Distanza (autonomia/dopo il rifornimento)
Visualizza la distanza massima stimata che può essere percorsa con la quantità di
carburante residua
• Questa distanza viene calcolata in base al consumo medio di carburante.
Pertanto la distanza effettiva percorribile potrebbe differire da quella
visualizzata.
• Quando il veicolo viene rifornito con una modesta quantità di carburante, il
display potrebbe non essere aggiornato.
Quando si rifornisce il veicolo di carburante, spegnere l’interruttore motore. Se si
rifornisce il veicolo senza spegnere l’interruttore motore, il display potrebbe non
essere aggiornato.
●Display indicatore zona Eco driving (veicoli con cambio Multidrive)
P. 1 3 4
●Ta c h i m e t r o
Visualizza la velocità del veicolo.
●Display spento
Viene visualizzata una schermata vuota
*: La funzione può essere resettata premendo e tenendo premuto sugli
interruttori di comando quando l’oggetto dell’azzeramento viene visualizzato.
Informazioni relative alla guida

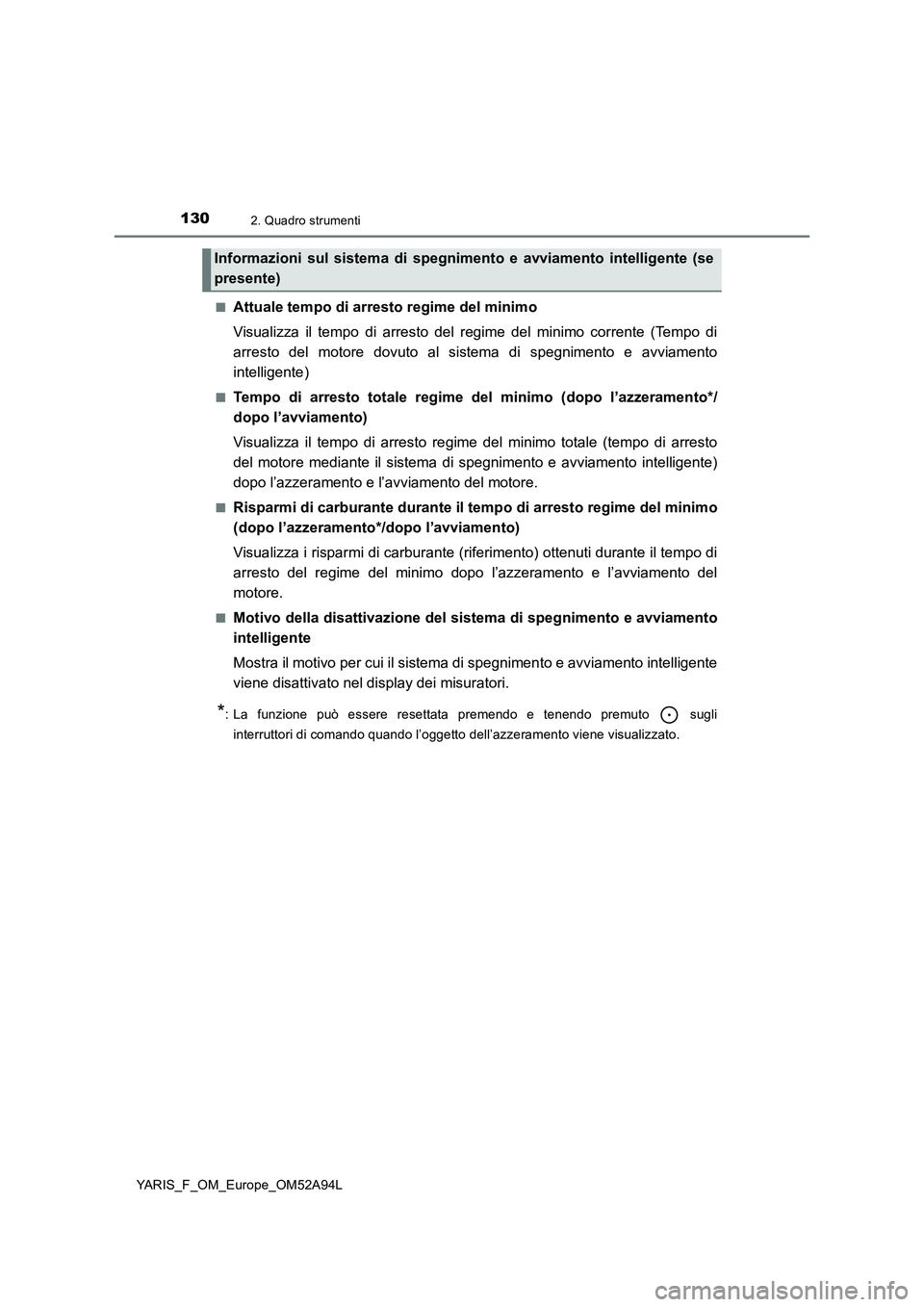

1302. Quadro strumenti
YARIS_F_OM_Europe_OM52A94L■
Attuale tempo di arresto regime del minimo
Visualizza il tempo di arresto del regime del minimo corrente (Tempo di
arresto del motore dovuto al sistema di spegnimento e avviamento
intelligente)
■Tempo di arresto totale regime del minimo (dopo l’azzeramento*/
dopo l’avviamento)
Visualizza il tempo di arresto regime del minimo totale (tempo di arresto
del motore mediante il sistema di spegnimento e avviamento intelligente)
dopo l’azzeramento e l’avviamento del motore.
■Risparmi di carburante durante il tempo di arresto regime del minimo
(dopo l’azzeramento*/dopo l’avviamento)
Visualizza i risparmi di carburante (riferimento) ottenuti durante il tempo di
arresto del regime del minimo dopo l’azzeramento e l’avviamento del
motore.
■Motivo della disattivazione del sistema di spegnimento e avviamento
intelligente
Mostra il motivo per cui il sistema di spegnimento e avviamento intelligente
viene disattivato nel display dei misuratori.
*: La funzione può essere resettata premendo e tenendo premuto sugli
interruttori di comando quando l’oggetto dell’azzeramento viene visualizzato.
Informazioni sul sistema di spegnimento e avviamento intelligente (se
presente)
