5617-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_F_OM_Europe_OM52A94L

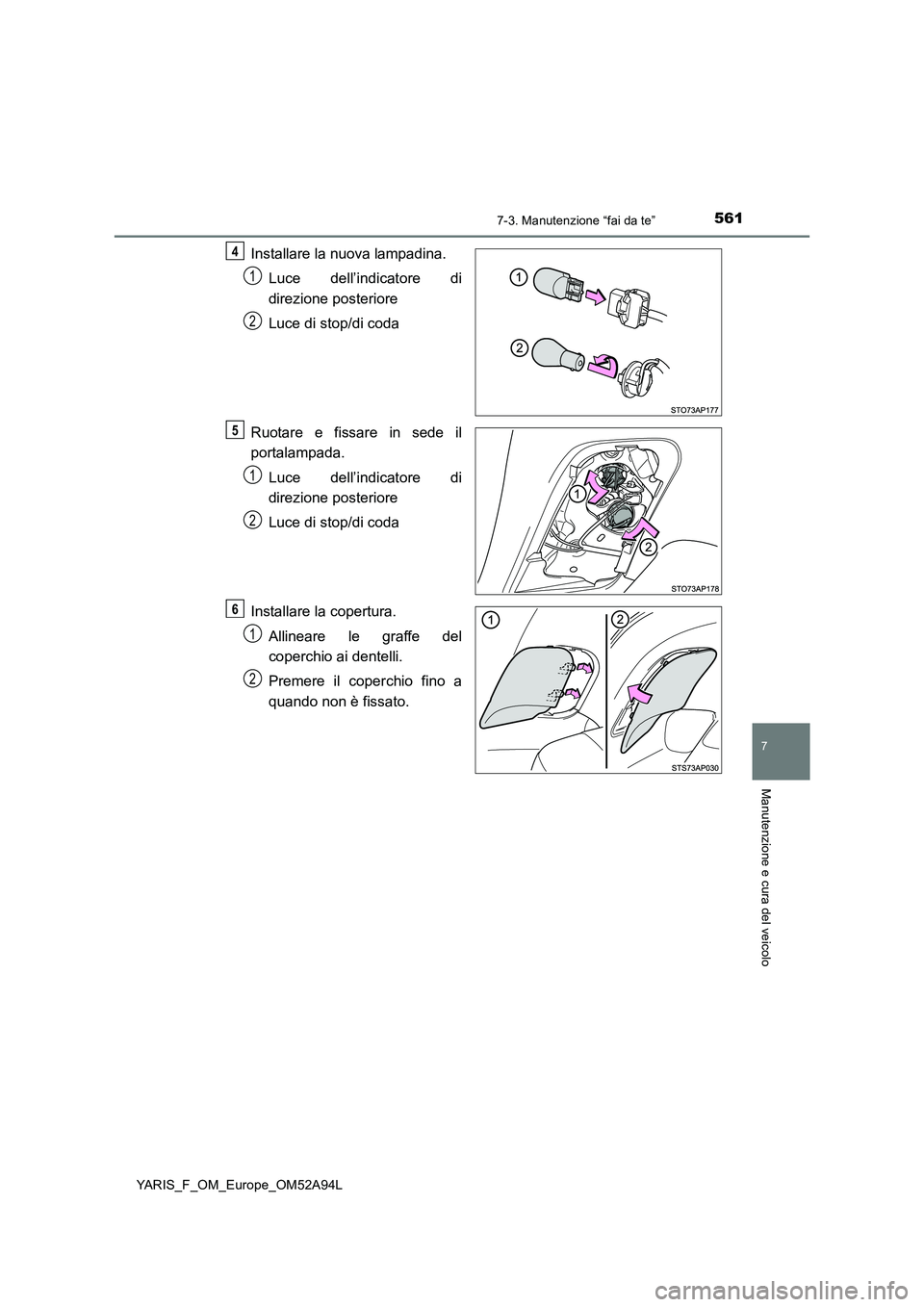

Installare la nuova lampadina.
Luce dell’indicatore di
direzione posteriore
Luce di stop/di coda
Ruotare e fissare in sede il
portalampada.
Luce dell’indicatore di
direzione posteriore
Luce di stop/di coda
Installare la copertura.
Allineare le graffe del
coperchio ai dentelli.
Premere il coperchio fino a
quando non è fissato.
4
1
2
5
1
2
6
1
2

5627-3. Manutenzione “fai da te”
YARIS_F_OM_Europe_OM52A94L

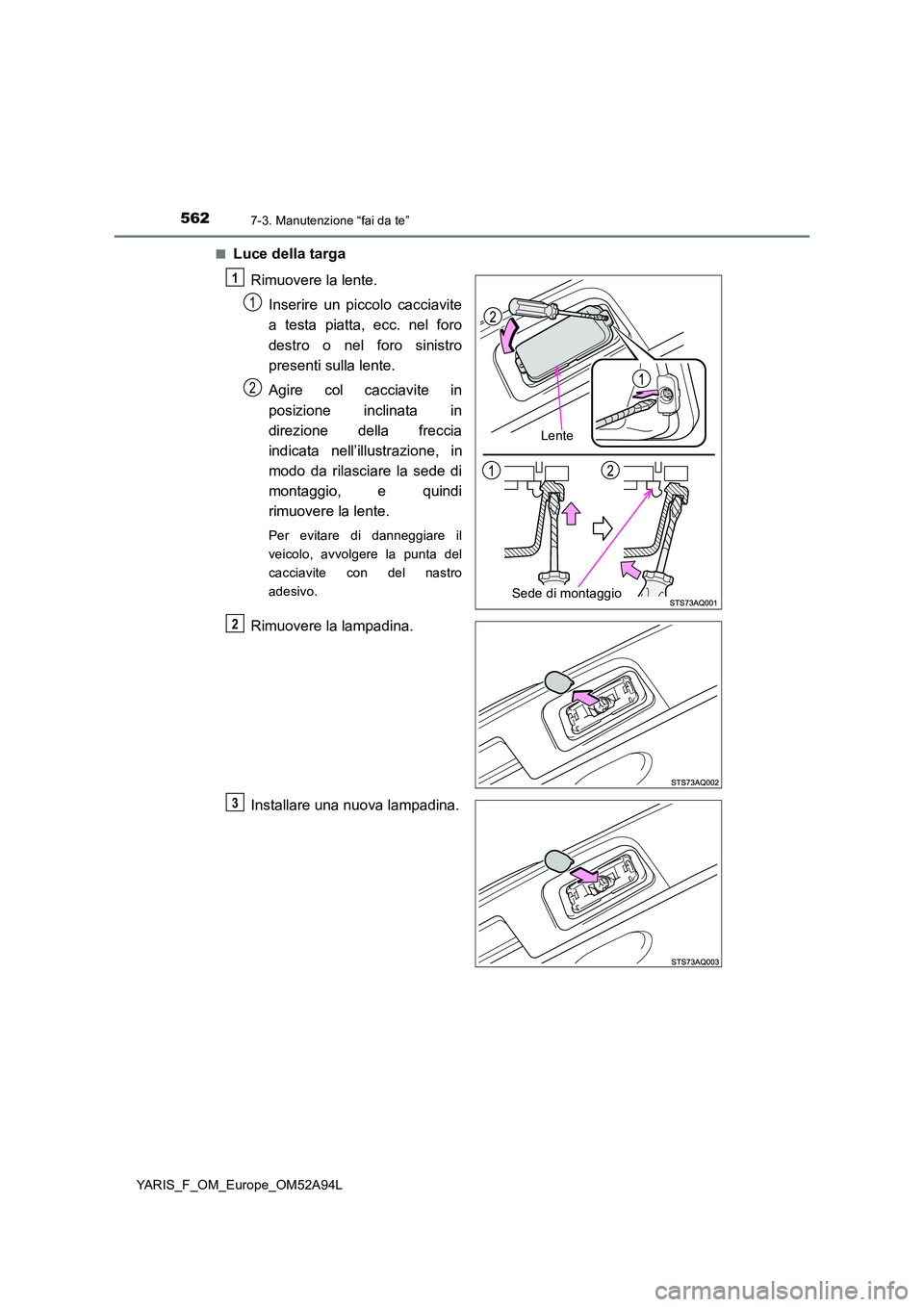

■Luce della targa
Rimuovere la lente.
Inserire un piccolo cacciavite
a testa piatta, ecc. nel foro
destro o nel foro sinistro
presenti sulla lente.
Agire col cacciavite in
posizione inclinata in
direzione della freccia
indicata nell’illustrazione, in
modo da rilasciare la sede di
montaggio, e quindi
rimuovere la lente.
Per evitare di danneggiare il
veicolo, avvolgere la punta del
cacciavite con del nastro
adesivo.
Rimuovere la lampadina.
Installare una nuova lampadina.
Lente
Sede di montaggio
1
1
2
2
3

5637-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_F_OM_Europe_OM52A94L

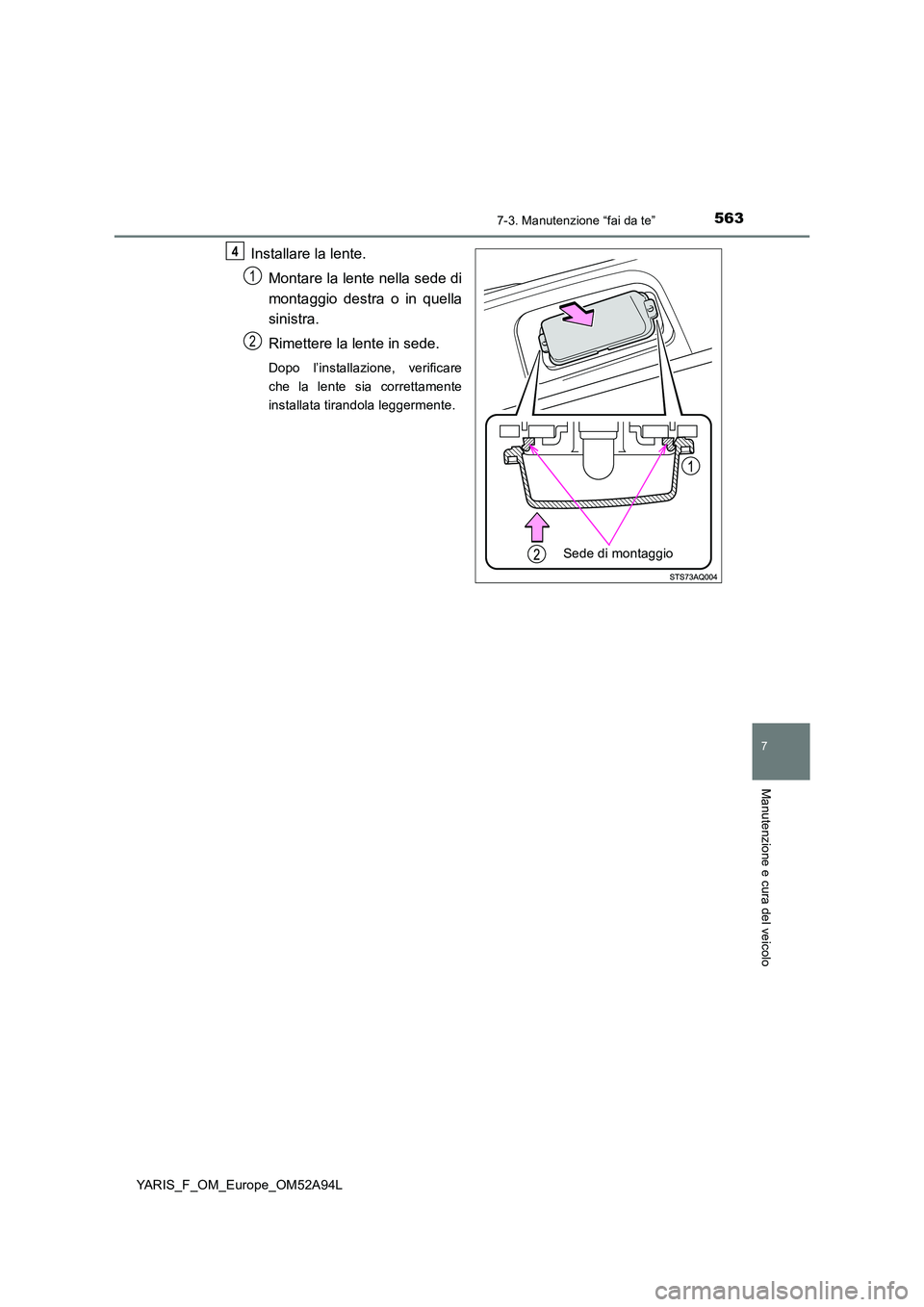

Installare la lente.
Montare la lente nella sede di
montaggio destra o in quella
sinistra.
Rimettere la lente in sede.
Dopo l’installazione, verificare
che la lente sia correttamente
installata tirandola leggermente.
Sede di montaggio
4
1
2

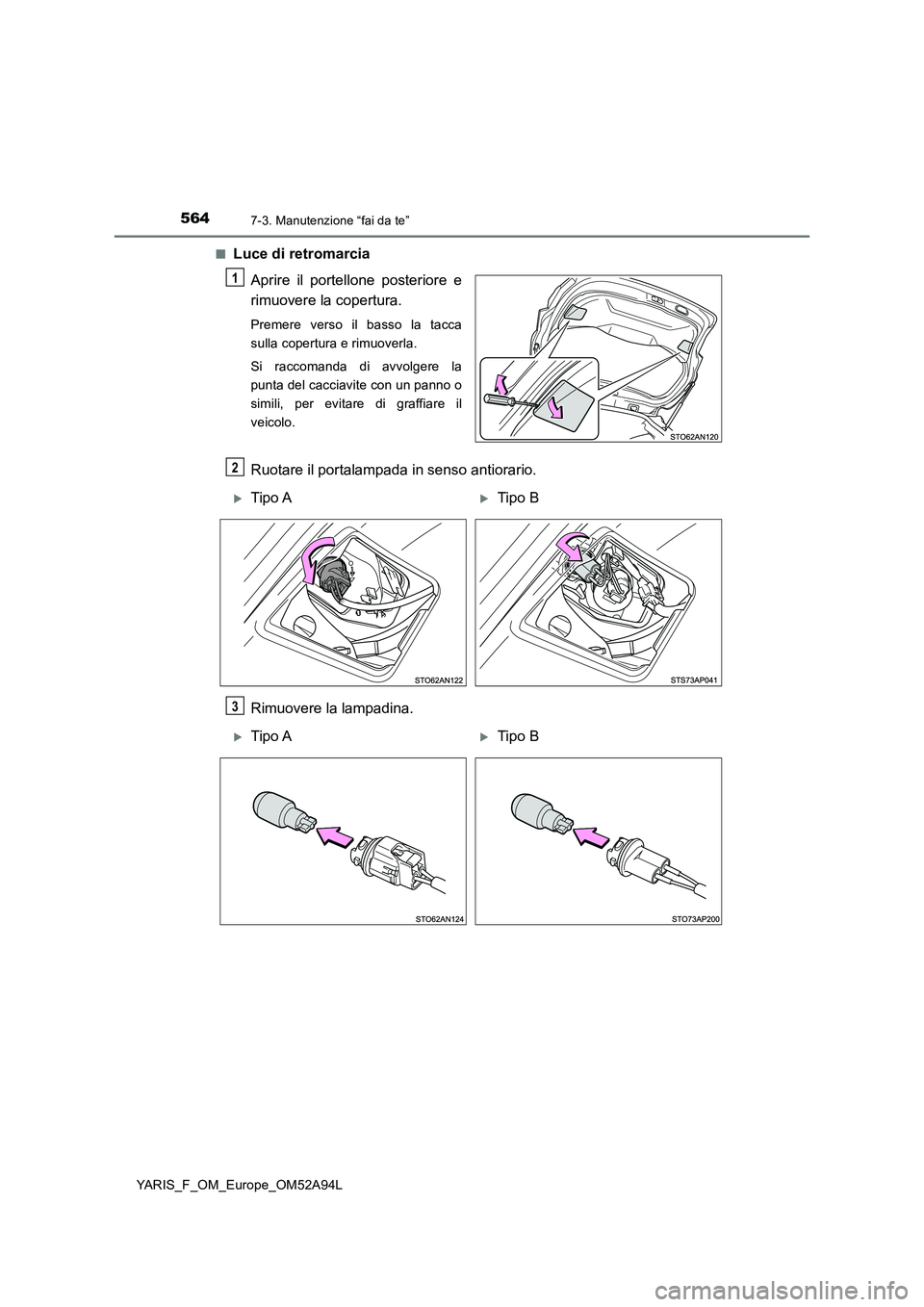

5647-3. Manutenzione “fai da te”
YARIS_F_OM_Europe_OM52A94L■
Luce di retromarcia
Aprire il portellone posteriore e
rimuovere la copertura.
Premere verso il basso la tacca
sulla copertura e rimuoverla.
Si raccomanda di avvolgere la
punta del cacciavite con un panno o
simili, per evitare di graffiare il
veicolo.
Ruotare il portalampada in senso antiorario.
Rimuovere la lampadina.
1
2
Tipo ATipo B
3
Tipo ATipo B

5657-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_F_OM_Europe_OM52A94L

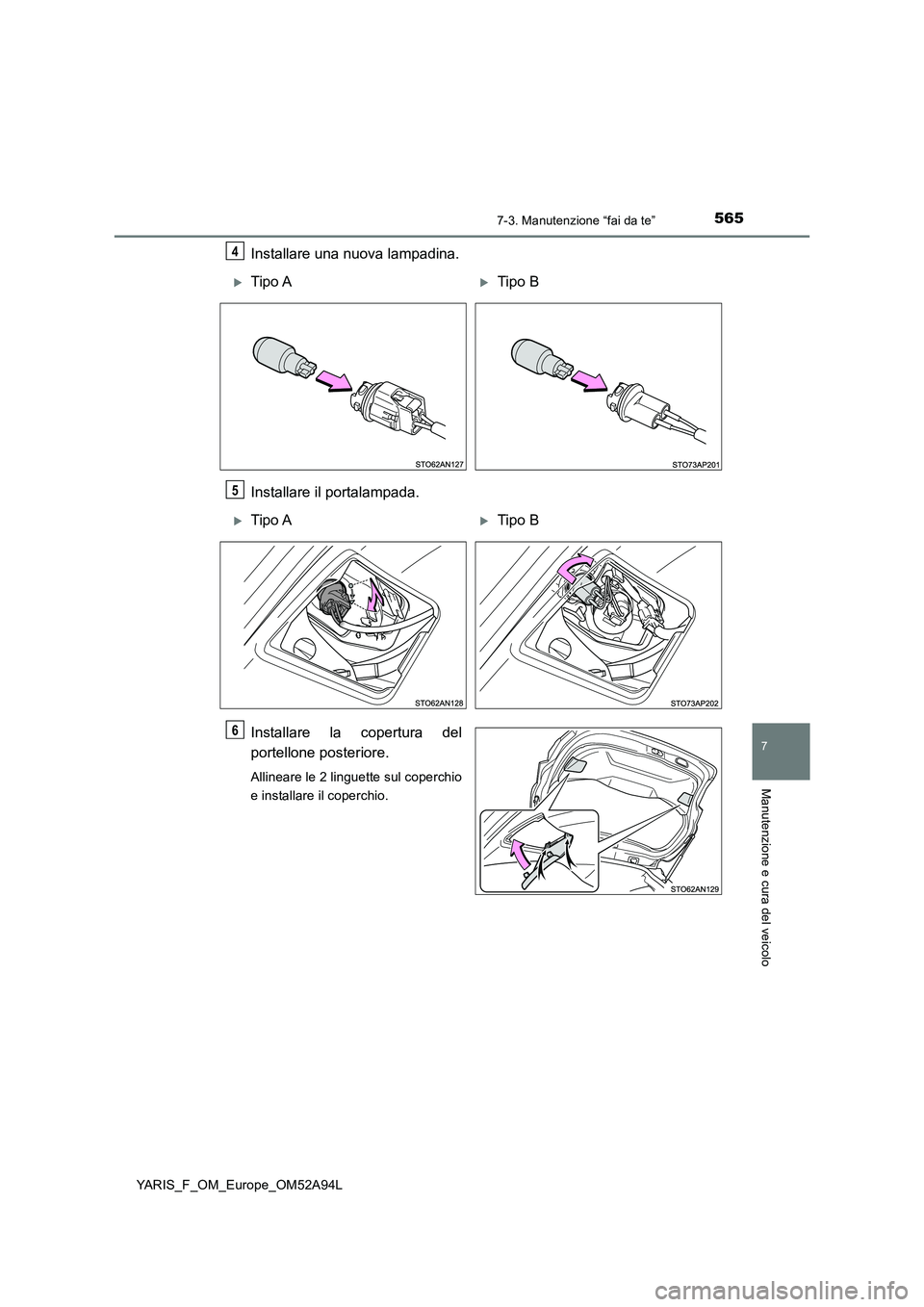

Installare una nuova lampadina.
Installare il portalampada.
Installare la copertura del
portellone posteriore.
Allineare le 2 linguette sul coperchio
e installare il coperchio.
4
Tipo ATipo B
5
Tipo ATipo B
6

5667-3. Manutenzione “fai da te”
YARIS_F_OM_Europe_OM52A94L■

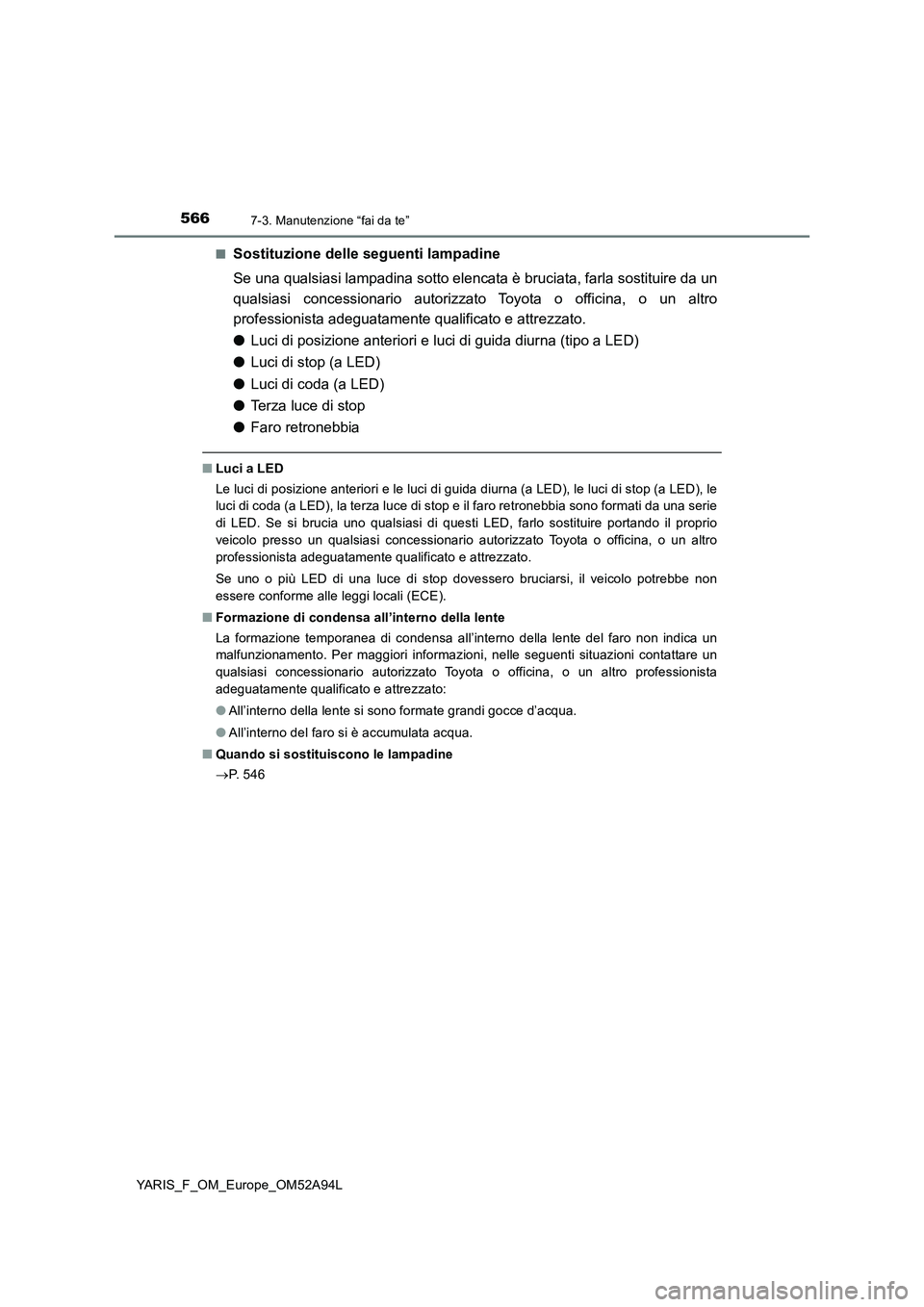

Sostituzione delle seguenti lampadine
Se una qualsiasi lampadina sotto elencata è bruciata, farla sostituire da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
●Luci di posizione anteriori e luci di guida diurna (tipo a LED)
●Luci di stop (a LED)
●Luci di coda (a LED)
●Terza luce di stop
●Faro retronebbia
■Luci a LED
Le luci di posizione anteriori e le luci di guida diurna (a LED), le luci di stop (a LED), le
luci di coda (a LED), la terza luce di stop e il faro retronebbia sono formati da una serie
di LED. Se si brucia uno qualsiasi di questi LED, farlo sostituire portando il proprio
veicolo presso un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Se uno o più LED di una luce di stop dovessero bruciarsi, il veicolo potrebbe non
essere conforme alle leggi locali (ECE).
■Formazione di condensa all’interno della lente
La formazione temporanea di condensa all’interno della lente del faro non indica un
malfunzionamento. Per maggiori informazioni, nelle seguenti situazioni contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato:
●All’interno della lente si sono formate grandi gocce d’acqua.
●All’interno del faro si è accumulata acqua.
■Quando si sostituiscono le lampadine
P. 5 4 6

5677-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_F_OM_Europe_OM52A94L

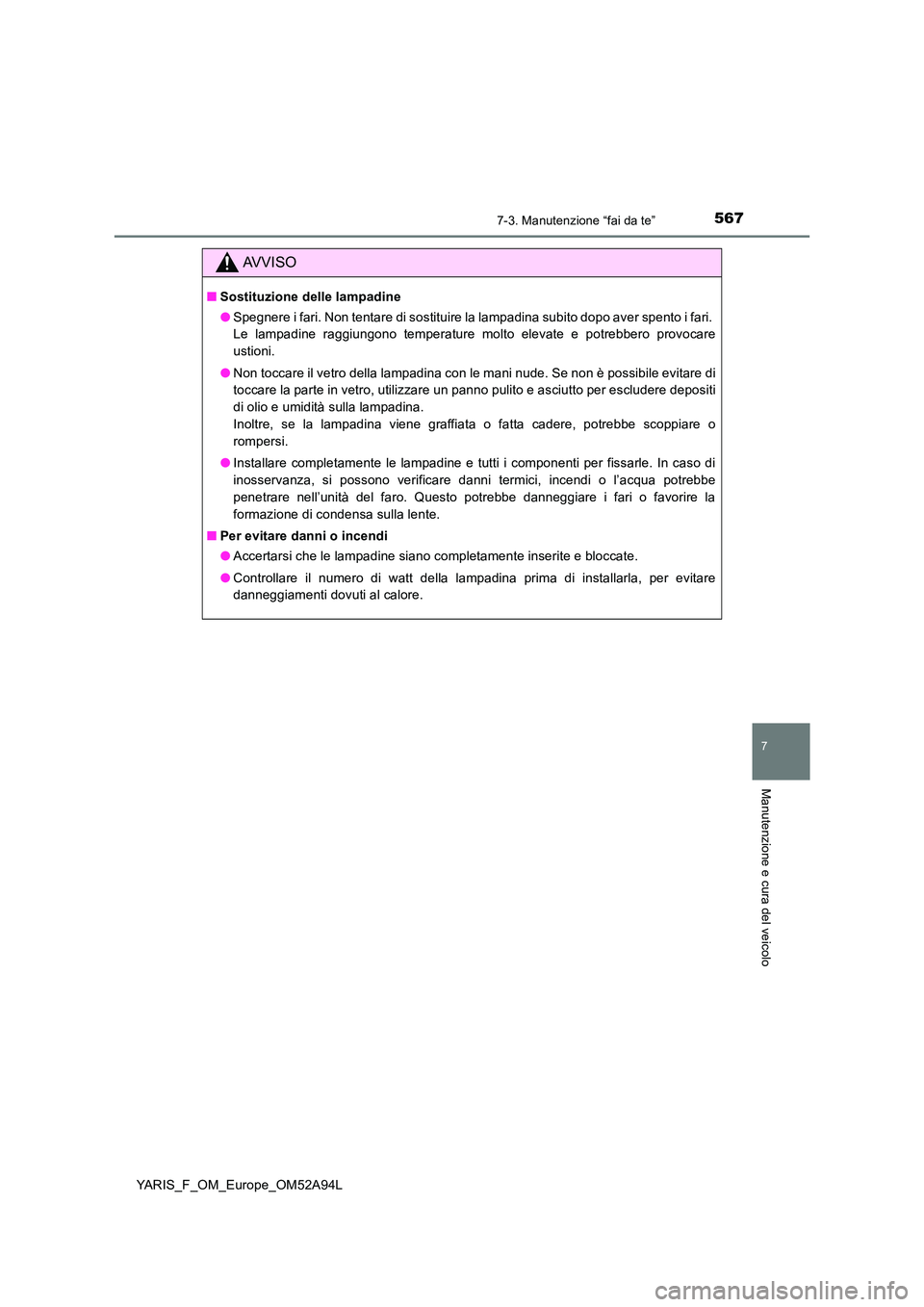

AVVISO
■Sostituzione delle lampadine
● Spegnere i fari. Non tentare di sostituire la lampadina subito dopo aver spento i fari.
Le lampadine raggiungono temperature molto elevate e potrebbero provocare
ustioni.
● Non toccare il vetro della lampadina con le mani nude. Se non è possibile evitare di
toccare la parte in vetro, utilizzare un panno pulito e asciutto per escludere depositi
di olio e umidità sulla lampadina.
Inoltre, se la lampadina viene graffiata o fatta cadere, potrebbe scoppiare o
rompersi.
● Installare completamente le lampadine e tutti i componenti per fissarle. In caso di
inosservanza, si possono verificare danni termici, incendi o l’acqua potrebbe
penetrare nell’unità del faro. Questo potrebbe danneggiare i fari o favorire la
formazione di condensa sulla lente.
■ Per evitare danni o incendi
● Accertarsi che le lampadine siano completamente inserite e bloccate.
● Controllare il numero di watt della lampadina prima di installarla, per evitare
danneggiamenti dovuti al calore.

5687-3. Manutenzione “fai da te”
YARIS_F_OM_Europe_OM52A94L

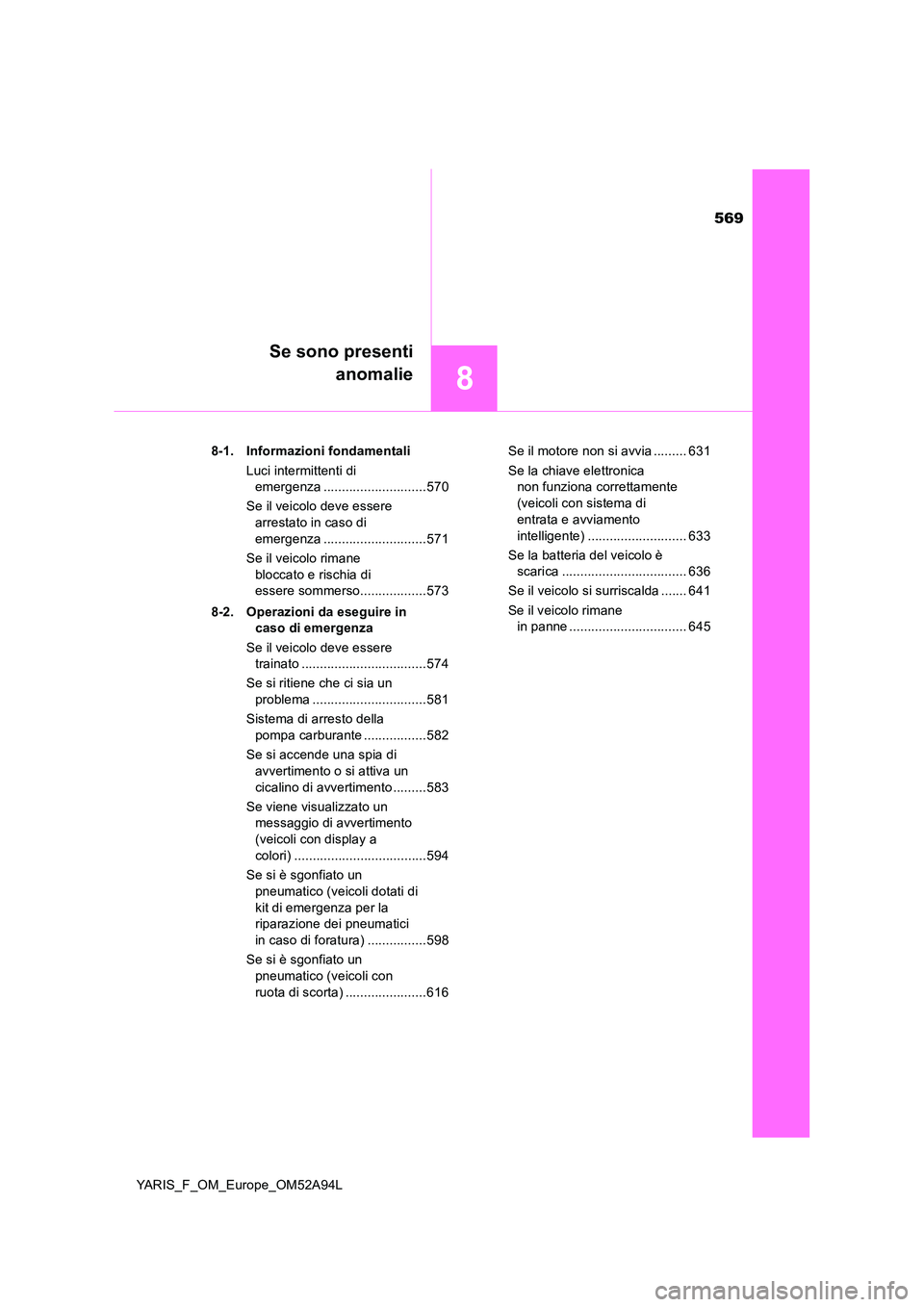

569
8
Se sono presenti
anomalie
YARIS_F_OM_Europe_OM52A94L
8-1. Informazioni fondamentali
Luci intermittenti di
emergenza ............................570
Se il veicolo deve essere
arrestato in caso di
emergenza ............................571
Se il veicolo rimane
bloccato e rischia di
essere sommerso..................573
8-2. Operazioni da eseguire in
caso di emergenza
Se il veicolo deve essere
trainato ..................................574
Se si ritiene che ci sia un
problema ...............................581
Sistema di arresto della
pompa carburante .................582
Se si accende una spia di
avvertimento o si attiva un
cicalino di avvertimento .........583
Se viene visualizzato un
messaggio di avvertimento
(veicoli con display a
colori) ....................................594
Se si è sgonfiato un
pneumatico (veicoli dotati di
kit di emergenza per la
riparazione dei pneumatici
in caso di foratura) ................598
Se si è sgonfiato un
pneumatico (veicoli con
ruota di scorta) ......................616
Se il motore non si avvia ......... 631
Se la chiave elettronica
non funziona correttamente
(veicoli con sistema di
entrata e avviamento
intelligente) ........................... 633
Se la batteria del veicolo è
scarica .................................. 636
Se il veicolo si surriscalda ....... 641
Se il veicolo rimane
in panne ................................ 645

5708-1. Informazioni fondamentali
YARIS_F_OM_Europe_OM52A94L

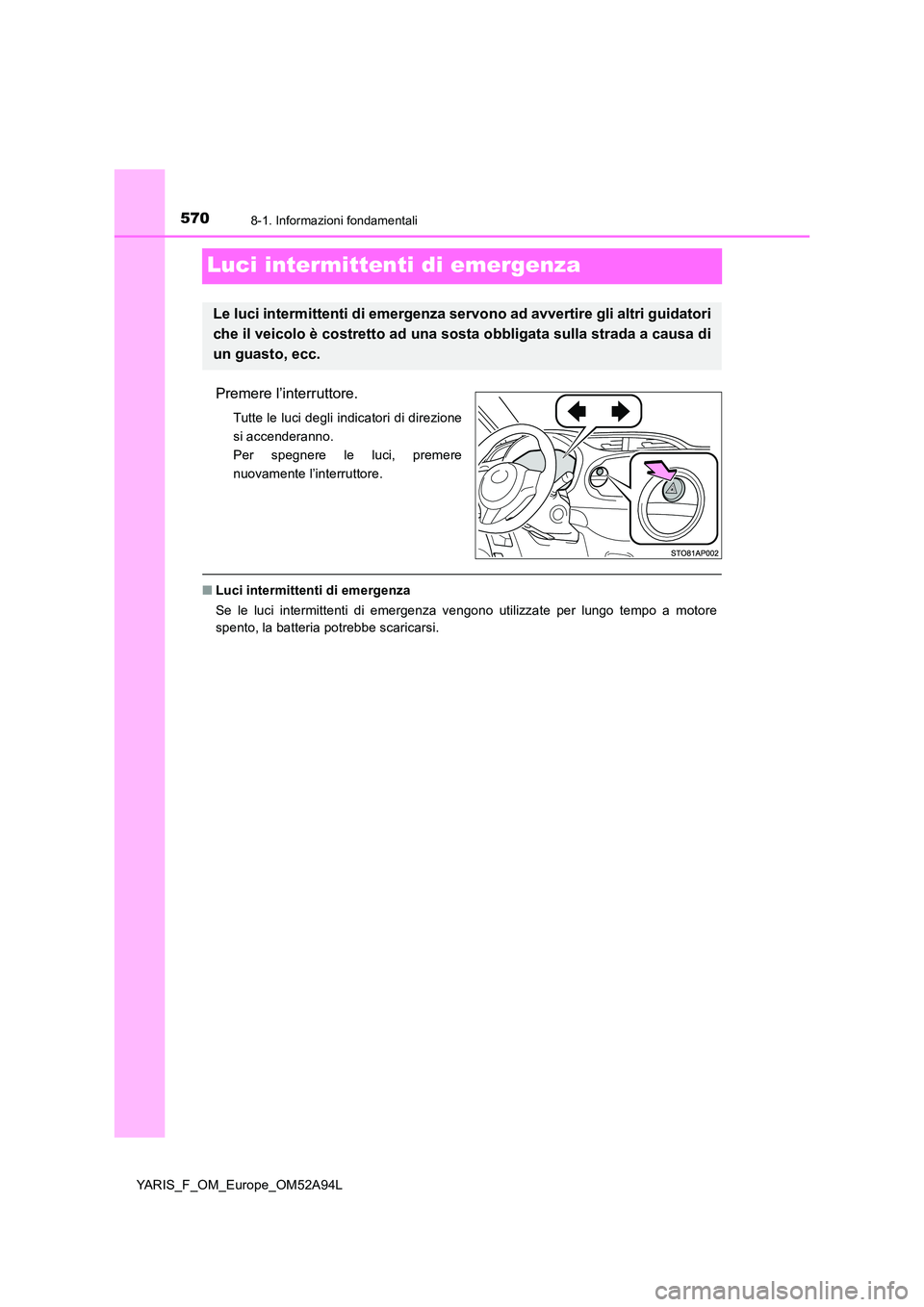

Luci intermittenti di emergenza
Premere l’interruttore.
Tutte le luci degli indicatori di direzione
si accenderanno.
Per spegnere le luci, premere
nuovamente l’interruttore.
■ Luci intermittenti di emergenza
Se le luci intermittenti di emergenza vengono utilizzate per lungo tempo a motore
spento, la batteria potrebbe scaricarsi.
Le luci intermittenti di emergenza servono ad avvertire gli altri guidatori
che il veicolo è costretto ad una so sta obbligata sulla strada a causa di
un guasto, ecc.
