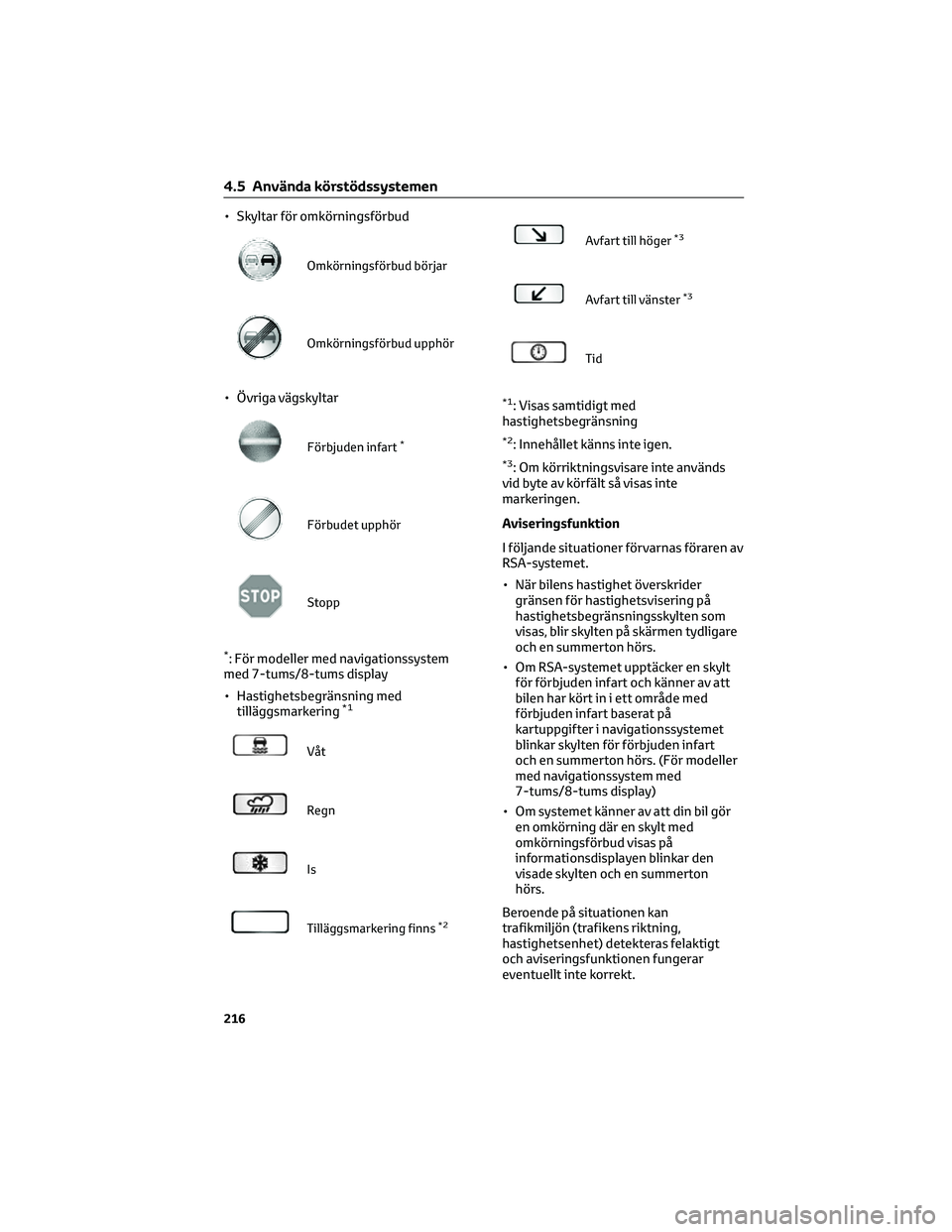

• Skyltar för omkörningsförbud
Omkörningsförbud börjar
Omkörningsförbud upphör
• Övriga vägskyltar
Förbjuden infart*
Förbudet upphör
Stopp
*: För modeller med navigationssystem
med 7-tums/8-tums display
• Hastighetsbegränsning med
tilläggsmarkering
*1
Våt
Regn
Is
Tilläggsmarkering finns*2
Avfart till höger*3
Avfart till vänster*3
Tid
*1: Visas samtidigt med
hastighetsbegränsning
*2: Innehållet känns inte igen.
*3: Om körriktningsvisare inte används
vid byte av körfält så visas inte
markeringen.
Aviseringsfunktion
I följande situationer förvarnas föraren av
RSA-systemet.
• När bilens hastighet överskrider
gränsen för hastighetsvisering på
hastighetsbegränsningsskylten som
visas, blir skylten på skärmen tydligare
och en summerton hörs.
• Om RSA-systemet upptäcker en skylt
för förbjuden infart och känner av att
bilen har kört in i ett område med
förbjuden infart baserat på
kartuppgifter i navigationssystemet
blinkar skylten för förbjuden infart
och en summerton hörs. (För modeller
med navigationssystem med
7-tums/8-tums display)
• Om systemet känner av att din bil gör
en omkörning där en skylt med
omkörningsförbud visas på
informationsdisplayen blinkar den
visade skylten och en summerton
hörs.
Beroende på situationen kan
trafikmiljön (trafikens riktning,
hastighetsenhet) detekteras felaktigt
och aviseringsfunktionen fungerar
eventuellt inte korrekt.
4.5 Använda körstödssystemen
216

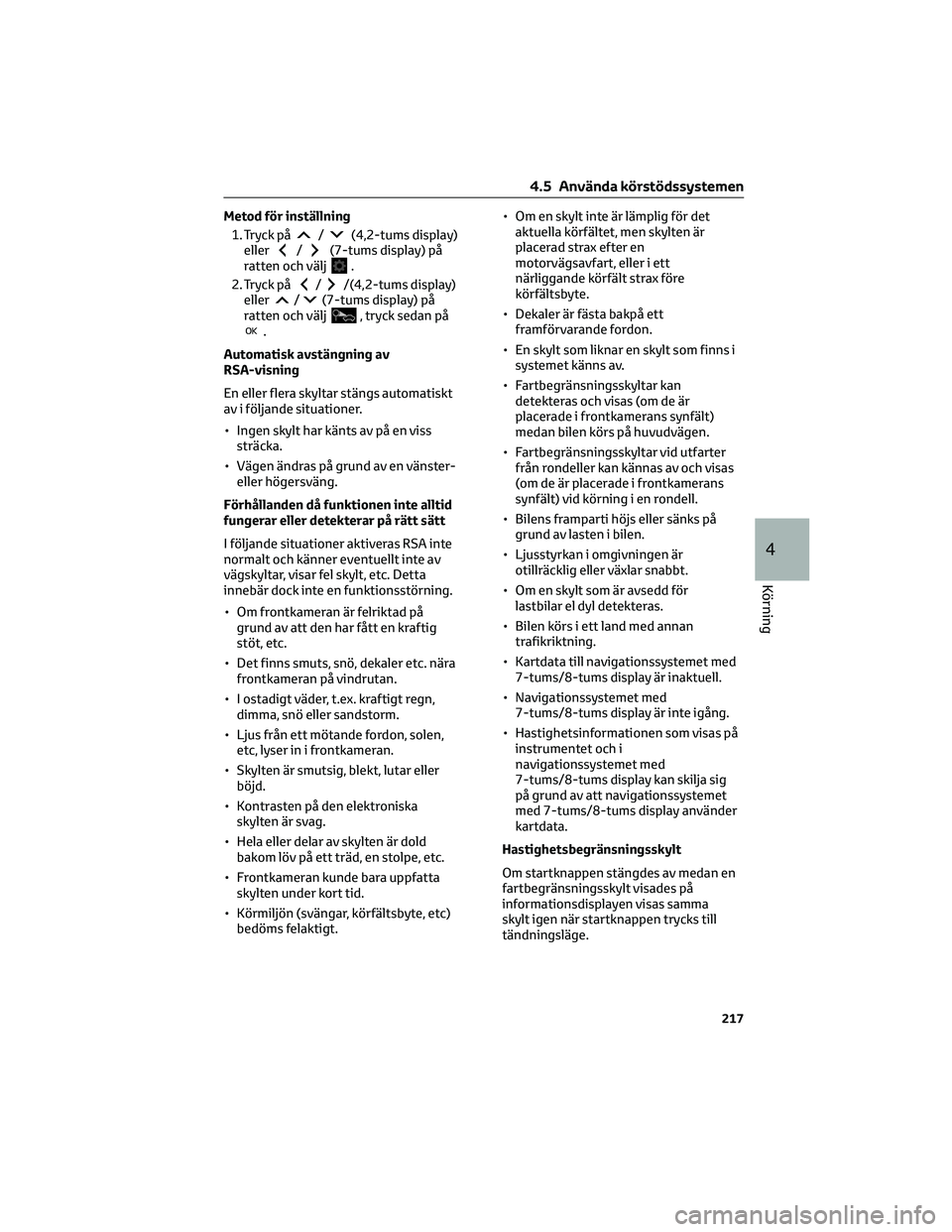

Metod för inställning
1. Tryck på
/(4,2-tums display)
eller/(7-tums display) på
ratten och välj.
2. Tryck på
//(4,2-tums display)
eller/(7-tums display) på
ratten och välj, tryck sedan på.
Automatisk avstängning av
RSA-visning
En eller flera skyltar stängs automatiskt
av i följande situationer.
• Ingen skylt har känts av på en viss
sträcka.
• Vägen ändras på grund av en vänster-
eller högersväng.
Förhållanden då funktionen inte alltid
fungerar eller detekterar på rätt sätt
I följande situationer aktiveras RSA inte
normalt och känner eventuellt inte av
vägskyltar, visar fel skylt, etc. Detta
innebär dock inte en funktionsstörning.
• Om frontkameran är felriktad på
grund av att den har fått en kraftig
stöt, etc.
• Det finns smuts, snö, dekaler etc. nära
frontkameran på vindrutan.
• I ostadigt väder, t.ex. kraftigt regn,
dimma, snö eller sandstorm.
• Ljus från ett mötande fordon, solen,
etc, lyser in i frontkameran.
• Skylten är smutsig, blekt, lutar eller
böjd.
• Kontrasten på den elektroniska
skylten är svag.
• Hela eller delar av skylten är dold
bakom löv på ett träd, en stolpe, etc.
• Frontkameran kunde bara uppfatta
skylten under kort tid.
• Körmiljön (svängar, körfältsbyte, etc)
bedöms felaktigt.• Om en skylt inte är lämplig för det
aktuella körfältet, men skylten är
placerad strax efter en
motorvägsavfart, eller i ett
närliggande körfält strax före
körfältsbyte.
• Dekaler är fästa bakpå ett
framförvarande fordon.
• En skylt som liknar en skylt som finns i
systemet känns av.
• Fartbegränsningsskyltar kan
detekteras och visas (om de är
placerade i frontkamerans synfält)
medan bilen körs på huvudvägen.
• Fartbegränsningsskyltar vid utfarter
från rondeller kan kännas av och visas
(om de är placerade i frontkamerans
synfält) vid körning i en rondell.
• Bilens framparti höjs eller sänks på
grund av lasten i bilen.
• Ljusstyrkan i omgivningen är
otillräcklig eller växlar snabbt.
• Om en skylt som är avsedd för
lastbilar el dyl detekteras.
• Bilen körs i ett land med annan
trafikriktning.
• Kartdata till navigationssystemet med
7-tums/8-tums display är inaktuell.
• Navigationssystemet med
7-tums/8-tums display är inte igång.
• Hastighetsinformationen som visas på
instrumentet och i
navigationssystemet med
7-tums/8-tums display kan skilja sig
på grund av att navigationssystemet
med 7-tums/8-tums display använder
kartdata.
Hastighetsbegränsningsskylt
Om startknappen stängdes av medan en
fartbegränsningsskylt visades på
informationsdisplayen visas samma
skylt igen när startknappen trycks till
tändningsläge.
4.5 Använda körstödssystemen
217
4
Körning

– Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Om körfälten är smala, eller vid
körning ytterst i ett körfält och ett
fordon som färdas i ett annat körfält
än det angränsande körfältet
kommer in i detekteringsområdet
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om hjulen sladdar eller spinner
– Om avståndet mellan dig och
framförvarande fordon är kort
– När ett tillbehör (t.ex. cykelhållare)
är monterad bakpå bilen
4.5.8 Toyota parkeringssensor*
*: I förekommande fall
Avståndet från din bil till föremål, t.ex. en
vägg, vid fickparkering eller vid körning in
i ett garage mäts av sensorerna och
kommuniceras via informationsdisplayen
eller displayen till navigations/
multimediasystemet (i förekommande
fall) och en summerton. Kontrollera alltid
omgivningen när du använder detta
system.
Systemkomponenter
Sensorernas typ och placering
AFrämre hörnsensorer
BFrämre mittsensorer
CBakre hörnsensorer
DBakre mittsensorer
EFrämre sidosensorer (modeller med
360°-monitor)
FBakre sidosensorer (modeller med
360°-monitor)
Display
När sensorerna känner av ett föremål,
t.ex. en vägg, visas grafik på
informationsdisplayen eller displayen till
navigations/multimediasystemet
beroende på läget och avståndet till
föremålet (När avståndet till föremålet
blir kortare kan avståndssegmenten börja
blinka.)
Informationsdisplay
Display för navigation/multimediasystemet
(modeller med 360°-monitor)
4.5 Använda körstödssystemen
222

Navigation/multimedia (modeller med
360°-monitor)
AAvkänning med främre hörnsensorer
BAvkänning med främre mittsensor
CAvkänning med bakre hörnsensorer
DDetektering med bakre mittsensor
EFrämre sidosensorer
FBakre sidosensorer
Aktiverar/inaktiverar Toyotas
parkeringssensor
Använd rattkontrollerna till att
aktivera/inaktivera Toyota
parkeringssensor. (→Sid. 83, Sid. 88)
1. Tryck på
/(4,2-tums display)
eller/(7-tums display) på
ratten för att välja.
2. Tryck på
//(4,2-tums display)
eller/(7-tums display) på
ratten för att välja, tryck sedan på.
När funktionen för Toyota
parkeringssensor inaktiveras tänds
kontrollampan OFF (→Sid. 71) i
parkeringssensorsystemet.
Välj
på informationsdisplayen, väljoch därefter "On" för att slå på
systemet igen när det har varit avstängt.
Om systemet stängs av med den här
metoden kan det inte sättas på igen
genom att startknappen trycks till
avstängt läge och därefter till
tändningsläge.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Det finns en begränsning för den
avkänningskapacitet och de
styrfunktioner som det här systemet
kan ge och därför ska man inte förlita
sig alltför mycket på systemet. Föraren
är alltid ansvarig att vara uppmärksam
på omgivningen runt bilen och
körsäkerheten.
Se till att systemet kan fungera på
rätt sätt
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till risk för att bilen inte kan
köras på säkert sätt och möjligen
orsaka en olycka.
• Skada inte sensorerna och håll dem
alltid rena.
• Fäst igen dekal eller elektrisk
komponent, t.ex. bakgrundsbelyst
registreringsskylt (särskilt om den är
självlysande), dimljus, skärmskydd
eller trådlös antenn nära en
radarsensor
• Utsätt inte radarsensorn eller den
omgivande ytan för hårda stötar. Låt
en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen om
radarsensorn, frontgrillen eller
främre stötfångaren har utsatts för
en kraftig stöt. Om en sensor eller
bakre stötfångare behöver
demonteras/installeras ska du
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Sensorerna får inte anpassas, tas isär
eller lackeras.
• Inget skydd får installeras över
registreringsskylten
• Håll alltid korrekt lufttryck i däcken.
4.5 Använda körstödssystemen
223
4
Körning

Systemkomponenter
ARattmonterade kontroller
Slå på/stänga av RCTA-funktionen.
BYtterbackspeglar, indikeringslampor
Om ett fordon känns av som närmar sig
bakifrån på din bils högra eller vänstra
sida börjar båda ytterbackspeglarnas
BSM-indikatorer blinka.
CNavigations/multimediasystem
(i förekommande fall)
Om ett fordon, som närmar sig bakifrån
på höger eller vänster sida detekteras,
visas RCTA-symbolen (→sid. 232) för den
aktuella sidan.
DRCTA, summerton
Om ett fordon känns av som närmar sig
bakifrån på din bils högra eller vänstra
sida hörs en summerton.
Slå på/stänga av RCTA-funktionen.
Använd rattkontrollerna till att
aktivera/inaktivera funktionen.
(→Sid. 83, Sid. 88)
1. Tryck på
/(4,2-tums display)
eller/(7-tums display) på
ratten för att välja.2. Tryck på
//(4,2-tums display)
eller/(7-tums display) på
ratten för att välja "RCTA", tryck sedan
på
.
När RCTA-funktionen har inaktiverats
tänds kontrollampan RCTA OFF
(→sid. 71). (Varje gång startknappen
stängs av och sedan ändras till ON
aktiveras RCTA-funktionen
automatiskt.)
Synlighet för ytterbackspeglarnas
indikeringslampor
I starkt solljus kan ytterbackspeglarnas
indikeringslampor vara svåra att se.
Uppfatta summertonen för RCTA
Summertonen för RCTA kan vara svår att
urskilja över högt ljud, t.ex. högt ljud från
ljudsystemet.
När “RCTA Unavailable See Owner’s
Manual” visas på informationsdisplayen
Spänningen i sensorn har blivit onormal,
eller vatten, snö, lera etc. kan finnas i
närheten av sensorerna på bakre
stötfångaren ovanför bakre stötfångaren.
(→Sid. 219)
Systemet bör återgå till normalt tillstånd
när vatten, snö, lera, etc. avlägsnas från
ytorna kring sensorerna. Dessutom
fungerar sensorn eventuellt inte normalt
vid körning i extremt varma eller kalla
miljöer.
När “RCTA Malfunction Visit Your
Dealer” visas på informationsdisplayen
Fel kan ha uppstått i en sensor, eller dess
läge kan ha rubbats. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
Radarsensorer
→Sid. 219
4.5 Använda körstödssystemen
231
4
Körning

RCTA-funktion
RCTA, funktion
RCTA-funktionen använder
radarsensorer för att upptäcka fordon
som närmar sig bakifrån från höger eller
vänster och varnar föraren på detta
genom att indikatorerna på
ytterbackspeglarna blinkar och en
summerton hörs.
AFordon som närmar sig
BDetekteringsområden
Visning av RCTA display (modeller med
navigations/multimediasystem)
Om ett fordon som närmar sig på bilens
högra eller vänstra sida känns av visas
följande på displayen till
navigations/multimediasystemet.
Den här bilden visar ett exempel på ett
fordon som närmar sig på bilens båda
sidor.RCTA-funktionens detekteringsområden
Områdena där fordon kan kännas av
beskrivs nedan.
Exempel:
Fordon som
närmar sigHastighetA
Ungefärlig
varsel-
sträcka
Snabbt 56 km/tim 40 m
Långsamt 8 km/tim 5,5 m
RCTA-funktionen aktiveras när
RCTA-funktionen aktiveras om samtliga
nedanstående förutsättningar uppfylls:
• RCTA-funktionen är aktiv.
• Växelspaken är i R.
• Bilens hastighet är lägre än ungefär
15 km/tim
• Hastigheten för fordonet som närmar
sig är mellan cirka 8 och 56 km/tim.
Justera summertonens ljudvolym
Summertonens ljudvolym kan justeras
på informationsdisplayen.
Använd kontrollerna på ratten för att
ändra inställningar. (→Sid. 83, Sid. 88)
1. Tryck på
/(4,2-tums display)
eller/(7-tums display) på
ratten för att välja.
Summertonen kan varna att snabbare
fordon längre bort närmar sig.
4.5 Använda körstödssystemen
232

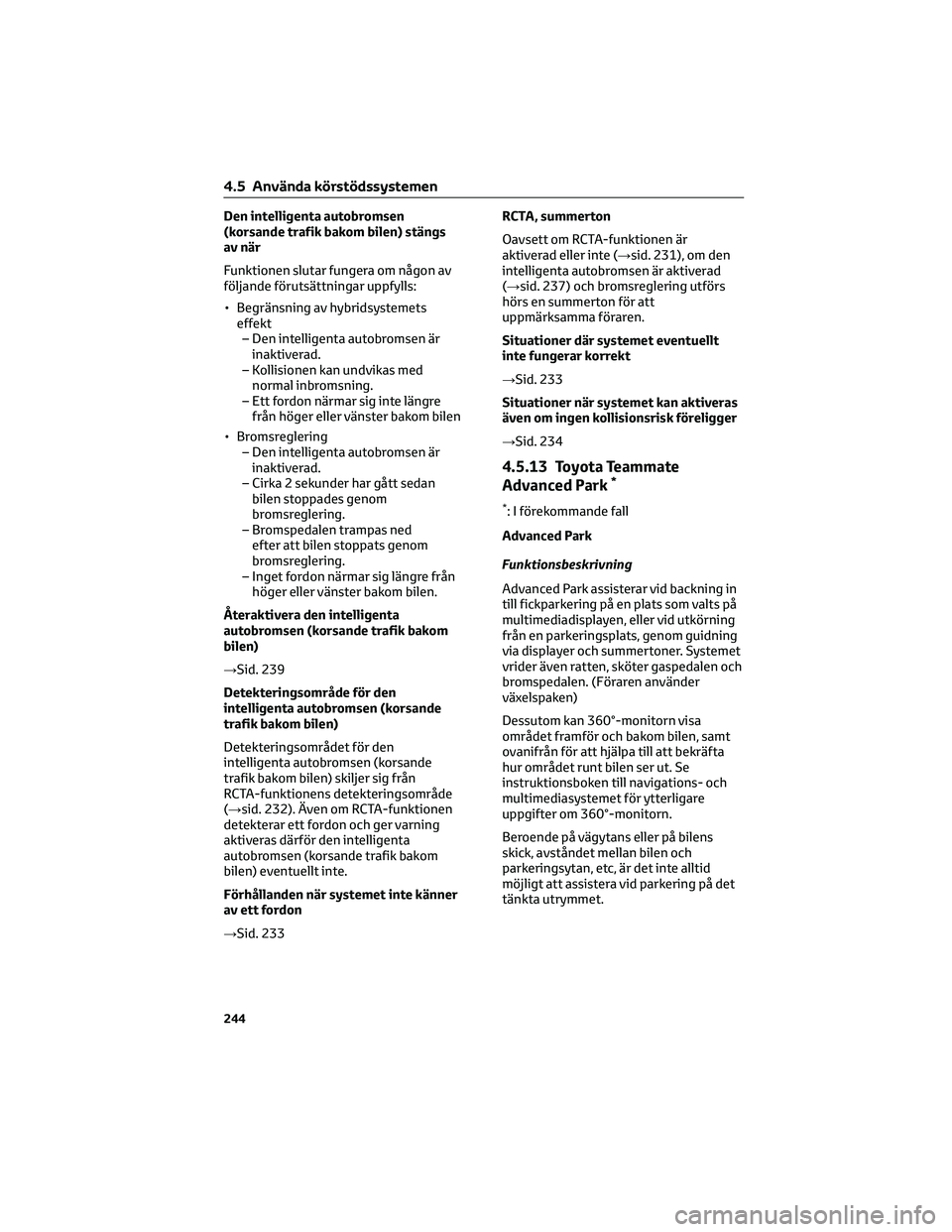

Den intelligenta autobromsen
(korsande trafik bakom bilen) stängs
av när
Funktionen slutar fungera om någon av
följande förutsättningar uppfylls:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
inaktiverad.
– Kollisionen kan undvikas med
normal inbromsning.
– Ett fordon närmar sig inte längre
från höger eller vänster bakom bilen
• Bromsreglering
– Den intelligenta autobromsen är
inaktiverad.
– Cirka 2 sekunder har gått sedan
bilen stoppades genom
bromsreglering.
– Bromspedalen trampas ned
efter att bilen stoppats genom
bromsreglering.
– Inget fordon närmar sig längre från
höger eller vänster bakom bilen.
Återaktivera den intelligenta
autobromsen (korsande trafik bakom
bilen)
→Sid. 239
Detekteringsområde för den
intelligenta autobromsen (korsande
trafik bakom bilen)
Detekteringsområdet för den
intelligenta autobromsen (korsande
trafik bakom bilen) skiljer sig från
RCTA-funktionens detekteringsområde
(→sid. 232). Även om RCTA-funktionen
detekterar ett fordon och ger varning
aktiveras därför den intelligenta
autobromsen (korsande trafik bakom
bilen) eventuellt inte.
Förhållanden när systemet inte känner
av ett fordon
→Sid. 233RCTA, summerton
Oavsett om RCTA-funktionen är
aktiverad eller inte (→sid. 231), om den
intelligenta autobromsen är aktiverad
(→sid. 237) och bromsreglering utförs
hörs en summerton för att
uppmärksamma föraren.
Situationer där systemet eventuellt
inte fungerar korrekt
→Sid. 233
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
→Sid. 234
4.5.13 Toyota Teammate
Advanced Park*
*: I förekommande fall
Advanced Park
Funktionsbeskrivning
Advanced Park assisterar vid backning in
till fickparkering på en plats som valts på
multimediadisplayen, eller vid utkörning
från en parkeringsplats, genom guidning
via displayer och summertoner. Systemet
vrider även ratten, sköter gaspedalen och
bromspedalen. (Föraren använder
växelspaken)
Dessutom kan 360°-monitorn visa
området framför och bakom bilen, samt
ovanifrån för att hjälpa till att bekräfta
hur området runt bilen ser ut. Se
instruktionsboken till navigations- och
multimediasystemet för ytterligare
uppgifter om 360°-monitorn.
Beroende på vägytans eller på bilens
skick, avståndet mellan bilen och
parkeringsytan, etc, är det inte alltid
möjligt att assistera vid parkering på det
tänkta utrymmet.
4.5 Använda körstödssystemen
244

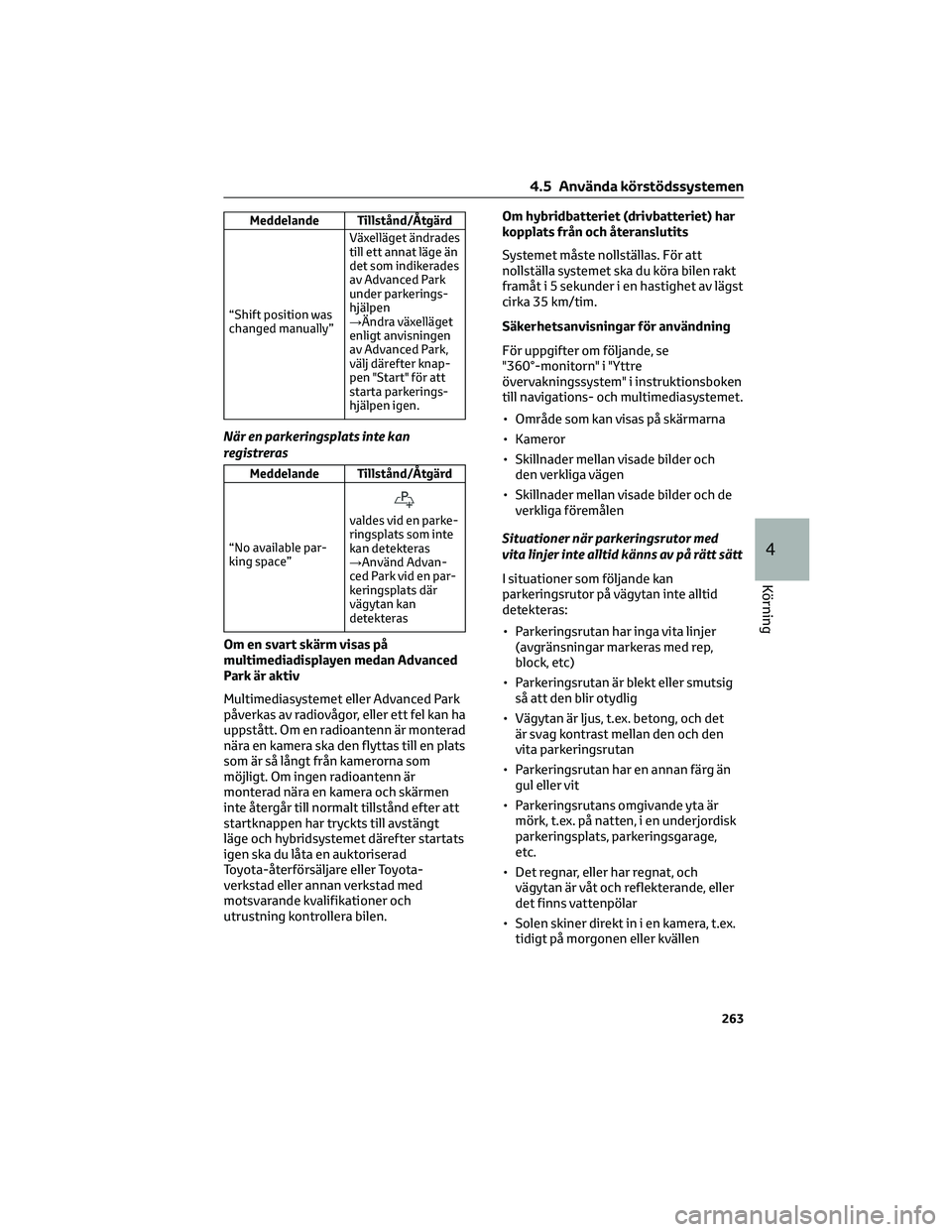

Meddelande Tillstånd/Åtgärd
“Shift position was
changed manually”Växelläget ändrades
till ett annat läge än
det som indikerades
av Advanced Park
under parkerings-
hjälpen
→Ändra växelläget
enligt anvisningen
av Advanced Park,
välj därefter knap-
pen "Start" för att
starta parkerings-
hjälpen igen.
När en parkeringsplats inte kan
registreras
Meddelande Tillstånd/Åtgärd
“No available par-
king space”
valdes vid en parke-
ringsplats som inte
kan detekteras
→Använd Advan-
ced Park vid en par-
keringsplats där
vägytan kan
detekteras
Om en svart skärm visas på
multimediadisplayen medan Advanced
Park är aktiv
Multimediasystemet eller Advanced Park
påverkas av radiovågor, eller ett fel kan ha
uppstått. Om en radioantenn är monterad
nära en kamera ska den flyttas till en plats
som är så långt från kamerorna som
möjligt. Om ingen radioantenn är
monterad nära en kamera och skärmen
inte återgår till normalt tillstånd efter att
startknappen har tryckts till avstängt
läge och hybridsystemet därefter startats
igen ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.Om hybridbatteriet (drivbatteriet) har
kopplats från och återanslutits
Systemet måste nollställas. För att
nollställa systemet ska du köra bilen rakt
framåt i 5 sekunder i en hastighet av lägst
cirka 35 km/tim.
Säkerhetsanvisningar för användning
För uppgifter om följande, se
"360°-monitorn" i "Yttre
övervakningssystem" i instruktionsboken
till navigations- och multimediasystemet.
• Område som kan visas på skärmarna
• Kameror
• Skillnader mellan visade bilder och
den verkliga vägen
• Skillnader mellan visade bilder och de
verkliga föremålen
Situationer när parkeringsrutor med
vita linjer inte alltid känns av på rätt sätt
I situationer som följande kan
parkeringsrutor på vägytan inte alltid
detekteras:
• Parkeringsrutan har inga vita linjer
(avgränsningar markeras med rep,
block, etc)
• Parkeringsrutan är blekt eller smutsig
så att den blir otydlig
• Vägytan är ljus, t.ex. betong, och det
är svag kontrast mellan den och den
vita parkeringsrutan
• Parkeringsrutan har en annan färg än
gul eller vit
• Parkeringsrutans omgivande yta är
mörk, t.ex. på natten, i en underjordisk
parkeringsplats, parkeringsgarage,
etc.
• Det regnar, eller har regnat, och
vägytan är våt och reflekterande, eller
det finns vattenpölar
• Solen skiner direkt in i en kamera, t.ex.
tidigt på morgonen eller kvällen
4.5 Använda körstödssystemen
263
4
Körning

Sensorernas avkänningsområde
• Sensorernas avkänningsområde vid
användning av funktionen för
vinkelrät parkering
ALäget för den avsedda
parkeringsplatsen
• Sensorernas avkänningsområde vid
användning av funktionen för
fickparkering
ALäget för den avsedda
parkeringsplatsen• Om ett fordon är parkerat bakom den
avsedda parkeringsplatsen och
avståndet mellan den och fordonet
blir långt kan den eventuellt inte
detekteras. Beroende på
parkeringsplatsens form eller tillstånd
kan detekteringsområdet blir kort,
eller fordonet detekteras eventuellt
inte.
• Andra föremål än parkerade fordon,
t.ex. pelare, väggar etc. detekteras
eventuellt inte. Även om de
detekteras kan parkeringsplatsen bli
felinriktad.
VARNING!
Se till att Advanced Park kan fungera
på rätt sätt
→Sid. 223
Se dessutom "360°-monitorn" i "Yttre
övervakningssystem" i
instruktionsboken till navigations- och
multimediasystemet.
När sensorerna inte fungerar på rätt
sätt
• I situationer som följande aktiveras
sensorerna eventuellt inte vilket kan
leda till en olycka. Kör försiktigt.
– När en sensor är frusen. (Du löser
problemet genom att tina upp
ytan.) Om en sensor har frusit i
särskilt kallt väder kan skärmen
visa en felaktig bild, eller parkerade
fordon detekteras eventuellt inte.
– När ett fordon lutar i brant vinkel
– I extremt varmt eller kallt väder
– Vid körning på dåliga eller lutande
vägar, på grusvägar eller på gräs
– När signalhorn, fordonsdetektorer,
motorcykelmotorer, luftbromsar på
stora fordon, eller sensorerna på
ett annat fordon skapar
ultrasoniska vågor nära bilen
– När det regnar eller vatten stänker
upp på en sensor
– När området kring bilen är mörkt
eller bakgrundsbelyst
– När skärmbreddare eller
4.5 Använda körstödssystemen
265
4
Körning

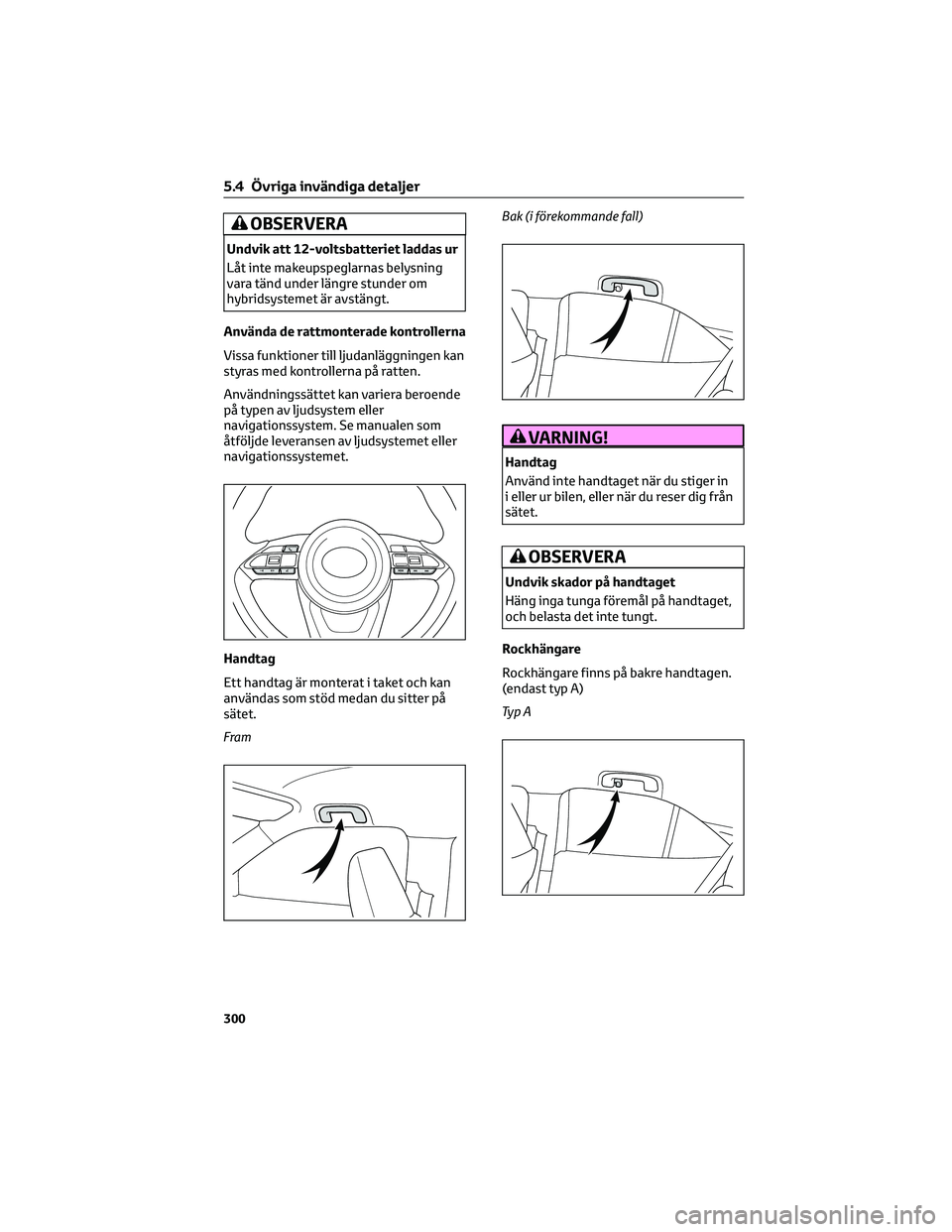

OBSERVERA
Undvik att 12-voltsbatteriet laddas ur
Låt inte makeupspeglarnas belysning
vara tänd under längre stunder om
hybridsystemet är avstängt.
Använda de rattmonterade kontrollerna
Vissa funktioner till ljudanläggningen kan
styras med kontrollerna på ratten.
Användningssättet kan variera beroende
på typen av ljudsystem eller
navigationssystem. Se manualen som
åtföljde leveransen av ljudsystemet eller
navigationssystemet.
Handtag
Ett handtag är monterat i taket och kan
användas som stöd medan du sitter på
sätet.
FramBak (i förekommande fall)
VARNING!
Handtag
Använd inte handtaget när du stiger in
i eller ur bilen, eller när du reser dig från
sätet.
OBSERVERA
Undvik skador på handtaget
Häng inga tunga föremål på handtaget,
och belasta det inte tungt.
Rockhängare
Rockhängare finns på bakre handtagen.
(endast typ A)
Ty p A
5.4 Övriga invändiga detaljer
300
