TOYOTA YARIS CROSS 2021 Instructieboekje (in Dutch)

39
1
Handleiding YARIS CROSS_Europa_M52K60_nl
1-1. Voor een veilig gebruik
Veiligheid en beveiliging
Overige airbagsAirbags middenvoor
Helpen de zij, het hoofd en de nek van de voorste inzittenden te beschermen
■Onderdelen SRS-airbagsysteem
Sensoren frontale aanrijding
Aan/uit-schakelaar airbag
Voorpassagiersairbag
Sensoren aanrijding opzij (voorportier)
Sensoren aanrijding opzij (voor)
Gordelspanners en spankrachtbegrenzers
Side airbags
Curtain airbags
Airbags middenvoor
Bestuurdersairbag
Waarschuwingslampje SRS
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 39 Tuesday, June 1, 2021 1:48 PM

40
Handleiding YARIS CROSS_Europa_M52K60_nl

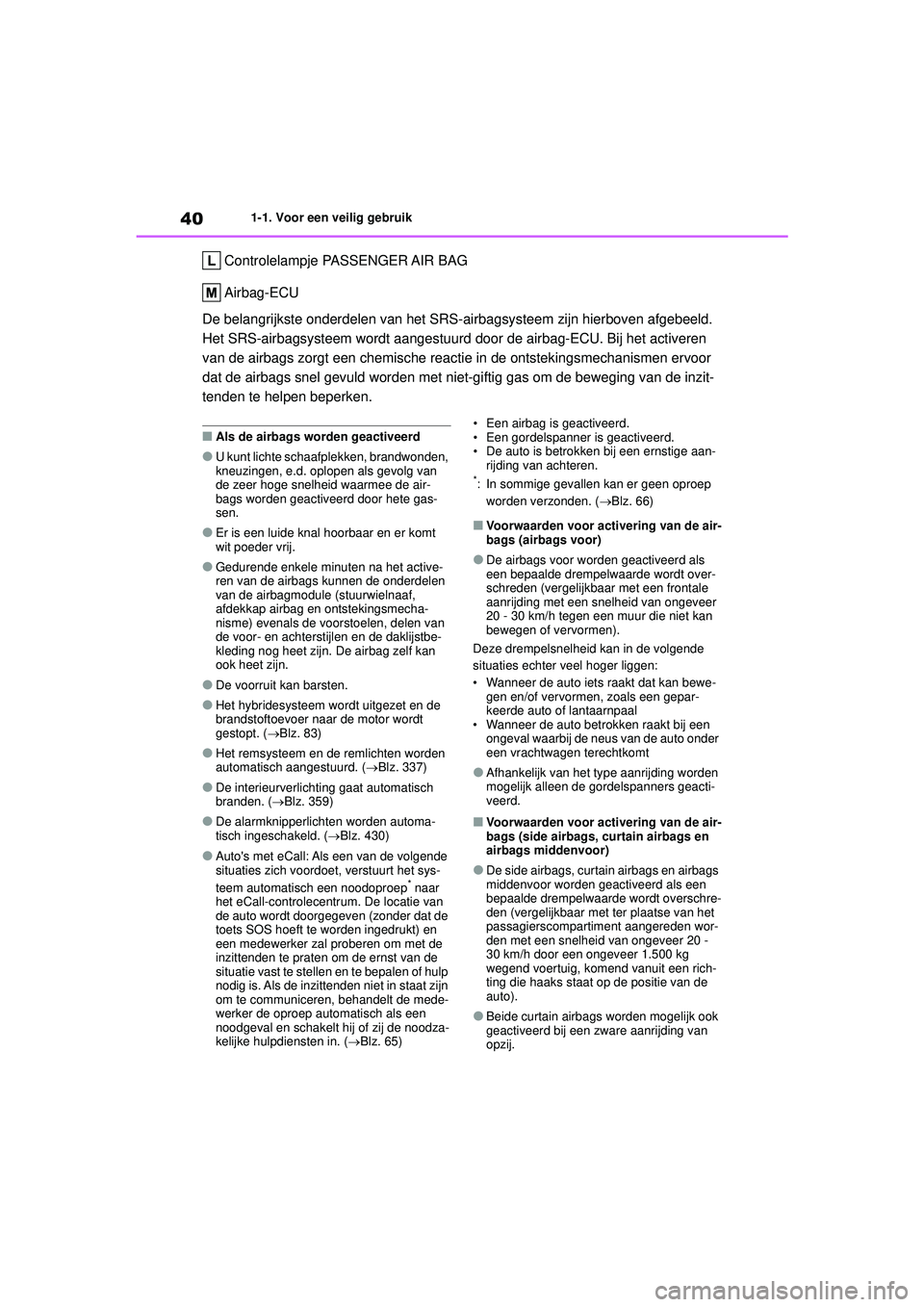

1-1. Voor een veilig gebruik
Controlelampje PASSENGER AIR BAG
Airbag-ECU
De belangrijkste onderdel en van het SRS-airbagsysteem zijn hierboven afgebeeld.
Het SRS-airbagsysteem wordt aangestuurd door de airbag-ECU. Bij het activeren
van de airbags zorgt een chemische reacti e in de ontstekingsmechanismen ervoor
dat de airbags snel gevuld worden met niet-giftig gas om de beweging van de inzit-
tenden te helpen beperken.
■Als de airbags worden geactiveerd
●U kunt lichte schaafplekken, brandwonden,
kneuzingen, e.d. oplopen als gevolg van
de zeer hoge snelheid waarmee de air-
bags worden geactiveerd door hete gas-
sen.
●Er is een luide knal hoorbaar en er komt
wit poeder vrij.
●Gedurende enkele minuten na het active-
ren van de airbags kunnen de onderdelen
van de airbagmodule (stuurwielnaaf,
afdekkap airbag en ontstekingsmecha-
nisme) evenals de voorstoelen, delen van
de voor- en achterstijlen en de daklijstbe-
kleding nog heet zijn. De airbag zelf kan
ook heet zijn.
●De voorruit kan barsten.
●Het hybridesysteem wordt uitgezet en de
brandstoftoevoer naar de motor wordt
gestopt. ( Blz. 83)
●Het remsysteem en de remlichten worden
automatisch aangestuurd. ( Blz. 337)
●De interieurverlichting gaat automatisch
branden. ( Blz. 359)
●De alarmknipperlichten worden automa-
tisch ingeschakeld. ( Blz. 430)
●Auto's met eCall: Als een van de volgende
situaties zich voordoet, verstuurt het sys-
teem automatisch een noodoproep
* naar
het eCall-controlecentrum. De locatie van
de auto wordt doorgegeven (zonder dat de
toets SOS hoeft te worden ingedrukt) en
een medewerker zal proberen om met de
inzittenden te praten om de ernst van de
situatie vast te stellen en te bepalen of hulp
nodig is. Als de inzittenden niet in staat zijn
om te communiceren, behandelt de mede-
werker de oproep automatisch als een
noodgeval en schakelt hij of zij de noodza-
kelijke hulpdiensten in. ( Blz. 65) • Een airbag is geactiveerd.
• Een gordelspanner is geactiveerd.
• De auto is betrokken bij een ernstige aan-
rijding van achteren.
*: In sommige gevallen kan er geen oproep
worden verzonden. ( Blz. 66)
■Voorwaarden voor activering van de air-
bags (airbags voor)
●De airbags voor worden geactiveerd als
een bepaalde drempelwaarde wordt over-
schreden (vergelijkbaar met een frontale
aanrijding met een snelheid van ongeveer
20 - 30 km/h tegen een muur die niet kan
bewegen of vervormen).
Deze drempelsnelheid kan in de volgende
situaties echter veel hoger liggen:
• Wanneer de auto iets raakt dat kan bewe- gen en/of vervormen, zoals een gepar-
keerde auto of lantaarnpaal
• Wanneer de auto betrokken raakt bij een ongeval waarbij de neus van de auto onder
een vrachtwagen terechtkomt
●Afhankelijk van het type aanrijding worden
mogelijk alleen de gordelspanners geacti-
veerd.
■Voorwaarden voor activering van de air-
bags (side airbags, curtain airbags en
airbags middenvoor)
●De side airbags, curtai n airbags en airbags
middenvoor worden geactiveerd als een
bepaalde drempelwaarde wordt overschre-
den (vergelijkbaar met ter plaatse van het
passagierscompartiment aangereden wor-
den met een snelheid van ongeveer 20 -
30 km/h door een ongeveer 1.500 kg
wegend voertuig, komend vanuit een rich-
ting die haaks staat op de positie van de
auto).
●Beide curtain airbags worden mogelijk ook
geactiveerd bij een zware aanrijding van
opzij.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 40 Tuesday, June 1, 2021 1:48 PM

41
1
Handleiding YARIS CROSS_Europa_M52K60_nl

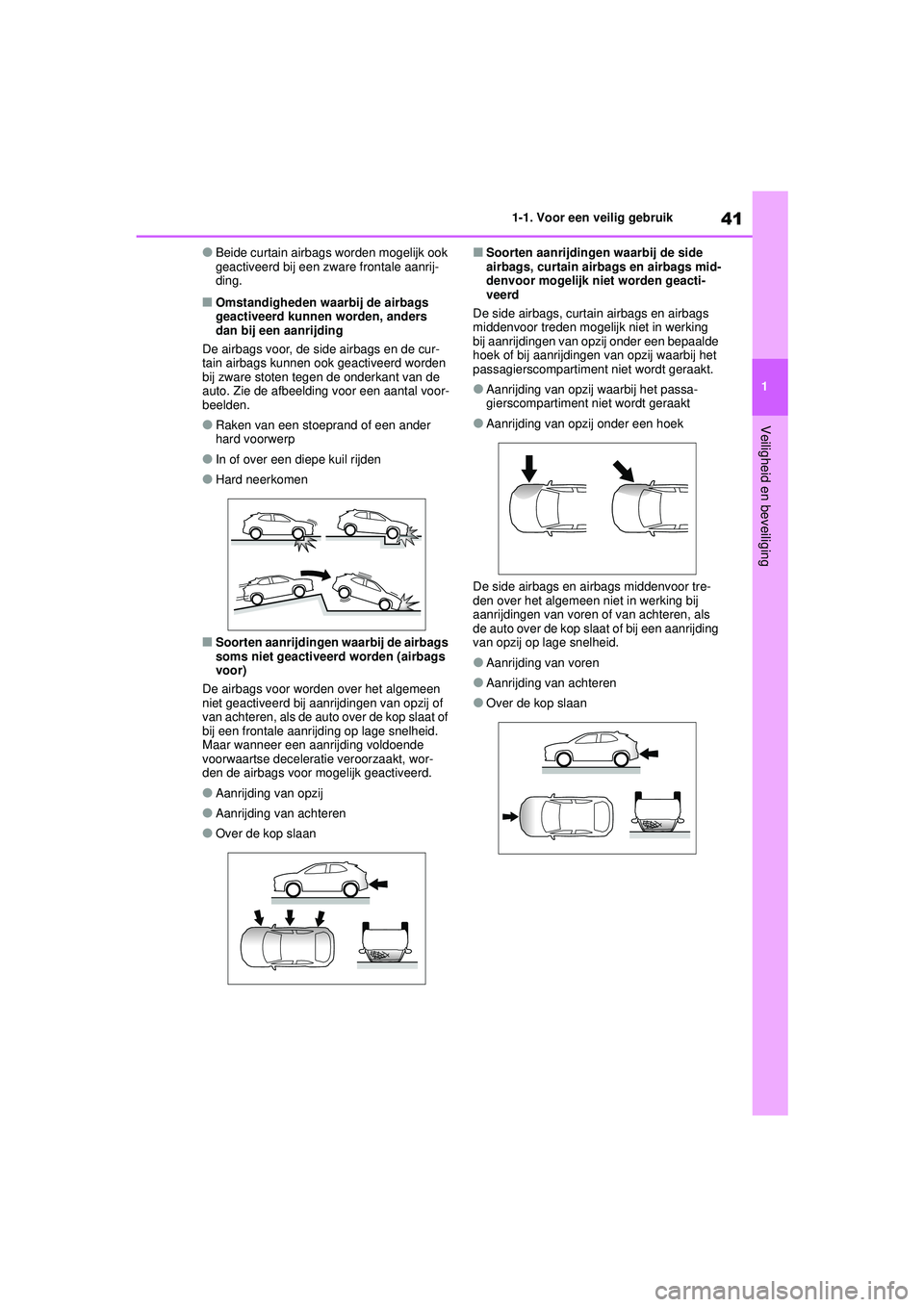

1-1. Voor een veilig gebruik
Veiligheid en beveiliging
●Beide curtain airbags worden mogelijk ook
geactiveerd bij een zware frontale aanrij-
ding.
■Omstandigheden waarbij de airbags
geactiveerd kunnen worden, anders
dan bij een aanrijding
De airbags voor, de side airbags en de cur-
tain airbags kunnen ook geactiveerd worden
bij zware stoten tegen de onderkant van de
auto. Zie de afbeelding voor een aantal voor-
beelden.
●Raken van een stoeprand of een ander
hard voorwerp
●In of over een diepe kuil rijden
●Hard neerkomen
■Soorten aanrijdingen waarbij de airbags
soms niet geactiveerd worden (airbags
voor)
De airbags voor worden over het algemeen
niet geactiveerd bij aanrijdingen van opzij of
van achteren, als de auto over de kop slaat of
bij een frontale aanrijding op lage snelheid.
Maar wanneer een aanrijding voldoende
voorwaartse deceleratie veroorzaakt, wor-
den de airbags voor mogelijk geactiveerd.
●Aanrijding van opzij
●Aanrijding van achteren
●Over de kop slaan
■Soorten aanrijdingen waarbij de side
airbags, curtain airbags en airbags mid-
denvoor mogelijk niet worden geacti-
veerd
De side airbags, curtai n airbags en airbags
middenvoor treden mogelijk niet in werking
bij aanrijdingen van opzij onder een bepaalde
hoek of bij aanrijdingen v an opzij waarbij het
passagierscompartiment niet wordt geraakt.
●Aanrijding van opzij waarbij het passa-
gierscompartiment niet wordt geraakt
●Aanrijding van opzij onder een hoek
De side airbags en ai rbags middenvoor tre-
den over het algemeen niet in werking bij
aanrijdingen van voren of van achteren, als
de auto over de kop slaat of bij een aanrijding
van opzij op lage snelheid.
●Aanrijding van voren
●Aanrijding van achteren
●Over de kop slaan
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 41 Tuesday, June 1, 2021 1:48 PM

42
Handleiding YARIS CROSS_Europa_M52K60_nl
1-1. Voor een veilig gebruik
De curtain airbags treden over het algemeen
niet in werking bij aanrijdingen van achteren,
als de auto over de kop slaat of bij een aanrij-
ding van opzij of bij een frontale aanrijding op
lage snelheid.
●Aanrijding van achteren
●Over de kop slaan
■Wanneer moet u contact opnemen met
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige
In de volgende gevallen zal controle en/of
reparatie van de auto nodig zijn. Neem zo
snel mogelijk contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
●Nadat een of meer airbags zijn geacti-
veerd.
●De voorzijde van de auto is beschadigd of
vervormd of de auto was betrokken bij een
ongeval dat niet van zodanige aard was
dat de airbags vóór werden geactiveerd.
●Bij beschadiging of vervorming van een
gedeelte van een portier of het omliggende
gebied, wanneer er een gat in is gemaakt
of bij een ongeval dat niet van zodanige
aard was dat de side airbags, curtain air-
bags en airbags middenvoor werden geac-
tiveerd.
●Bij krassen, scheuren of andere beschadi-
gingen in het middelste deel van het stuur-
wiel of het dashboard bij de voorpassa-
giersairbag.
●Bij krassen, scheuren of andere beschadi-
gingen aan de zijkant van de leuning van
een voorstoel met een side airbag of air-
bag middenvoor.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 42 Tuesday, June 1, 2021 1:48 PM

43
1
Handleiding YARIS CROSS_Europa_M52K60_nl

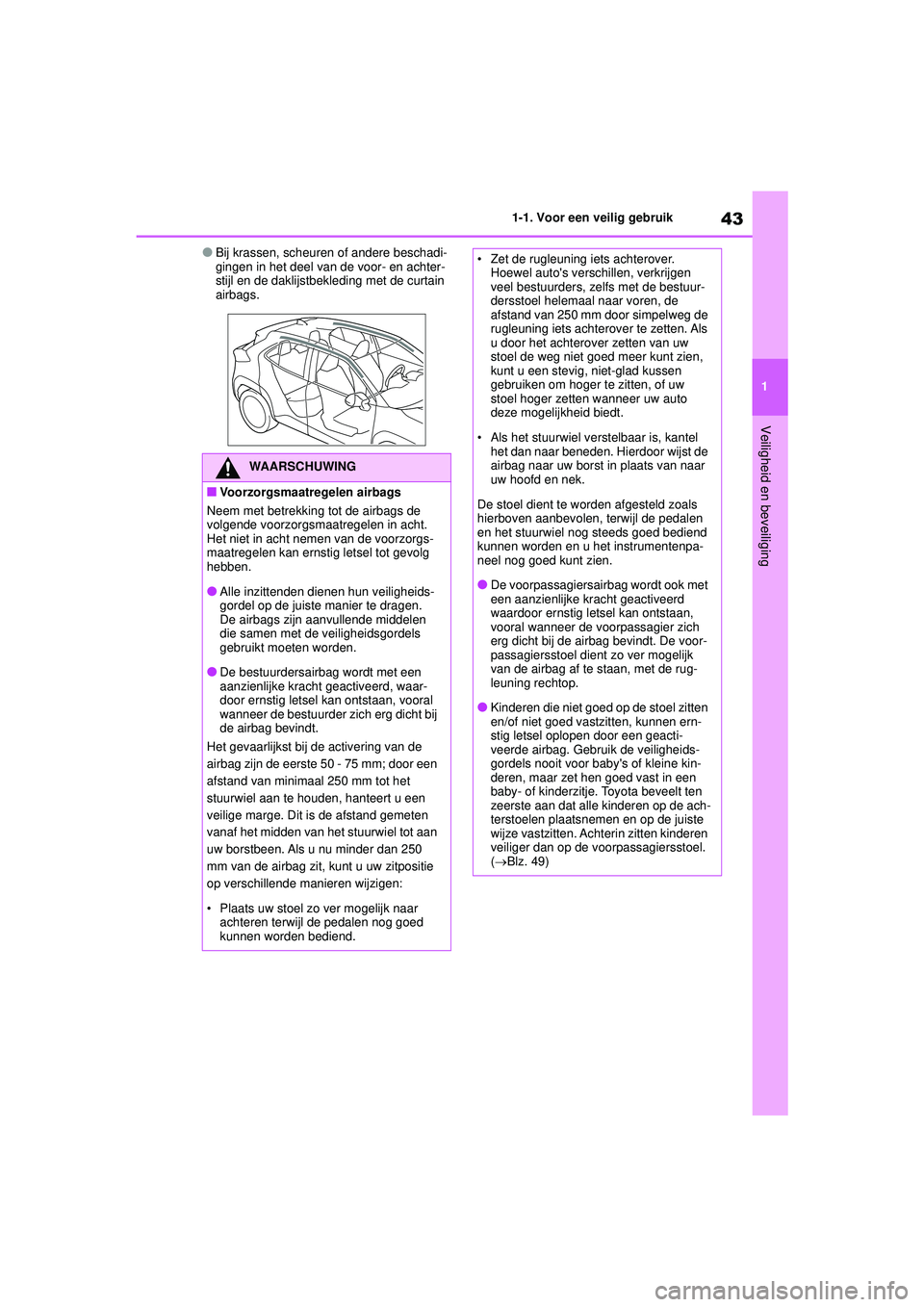

1-1. Voor een veilig gebruik
Veiligheid en beveiliging
●Bij krassen, scheuren of andere beschadi-
gingen in het deel van de voor- en achter-
stijl en de daklijstbekleding met de curtain
airbags.
WAARSCHUWING
■Voorzorgsmaatregelen airbags
Neem met betrekking tot de airbags de
volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
●Alle inzittenden dienen hun veiligheids-
gordel op de juiste manier te dragen.
De airbags zijn aanvullende middelen
die samen met de veiligheidsgordels
gebruikt moeten worden.
●De bestuurdersairbag wordt met een
aanzienlijke kracht geactiveerd, waar-
door ernstig letsel kan ontstaan, vooral
wanneer de bestuurder zich erg dicht bij
de airbag bevindt.
Het gevaarlijkst bij de activering van de
airbag zijn de eerste 50 - 75 mm; door een
afstand van minimaal 250 mm tot het
stuurwiel aan te houden, hanteert u een
veilige marge. Dit is de afstand gemeten
vanaf het midden van het stuurwiel tot aan
uw borstbeen. Als u nu minder dan 250
mm van de airbag zit, kunt u uw zitpositie
op verschillende manieren wijzigen:
• Plaats uw stoel zo ver mogelijk naar achteren terwijl de pedalen nog goed
kunnen worden bediend.
• Zet de rugleuning iets achterover. Hoewel auto's verschillen, verkrijgen
veel bestuurders, zelfs met de bestuur-
dersstoel helemaal naar voren, de
afstand van 250 mm door simpelweg de
rugleuning iets achterover te zetten. Als
u door het achterover zetten van uw
stoel de weg niet goed meer kunt zien,
kunt u een stevig, niet-glad kussen
gebruiken om hoger te zitten, of uw
stoel hoger zetten wanneer uw auto
deze mogelijkheid biedt.
• Als het stuurwiel verstelbaar is, kantel het dan naar beneden. Hierdoor wijst de
airbag naar uw borst in plaats van naar
uw hoofd en nek.
De stoel dient te worden afgesteld zoals
hierboven aanbevolen, terwijl de pedalen
en het stuurwiel nog steeds goed bediend
kunnen worden en u het instrumentenpa-
neel nog goed kunt zien.
●De voorpassagiersairbag wordt ook met
een aanzienlijke kracht geactiveerd
waardoor ernstig letsel kan ontstaan,
vooral wanneer de voorpassagier zich
erg dicht bij de airbag bevindt. De voor-
passagiersstoel dient zo ver mogelijk
van de airbag af te staan, met de rug-
leuning rechtop.
●Kinderen die niet goed op de stoel zitten
en/of niet goed vastzitten, kunnen ern-
stig letsel oplopen door een geacti-
veerde airbag. Gebruik de veiligheids-
gordels nooit voor baby's of kleine kin-
deren, maar zet hen goed vast in een
baby- of kinderzitje. Toyota beveelt ten
zeerste aan dat alle kinderen op de ach-
terstoelen plaatsnemen en op de juiste
wijze vastzitten. Achterin zitten kinderen
veiliger dan op de voorpassagiersstoel.
(  Blz. 49)
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 43 Tuesday, June 1, 2021 1:48 PM

44
Handleiding YARIS CROSS_Europa_M52K60_nl
1-1. Voor een veilig gebruik
WAARSCHUWING
●Ga niet op het puntje van de stoel zitten
en leun niet op het dashboard.
●Laat een kind niet op de voorpassa-
giersstoel staan of bij een voorpassagier
op schoot zitten.
●Sta niet toe dat voorpassagiers voorwer-
pen op hun knieën vasthouden.
●Leun niet tegen het portier, de dakzijrail
en de voor-, midden- en achterstijl.
●Laat niemand knielen op de passagiers-
stoel in de richting van het portier of
hoofd en handen buiten de auto steken.
●Bevestig niets aan en laat niets rusten
tegen componenten als het dashboard
of het stuurwielkussen.
Alles wat op deze componenten bevestigd
is of er tegenaan rust, kan als een projec-
tiel worden gelanceerd als de bestuur-
dersairbag en de voorpassagiersairbag
geactiveerd worden.
●Bevestig niets aan het portier, de voor-
ruit, de zijruiten, de voor- en achterstijl,
de dakzijrail of de handgreep. (Behalve
het label voor de snelheidsbeperking
 Blz. 457)
●Hang geen kleerhangers of andere
harde voorwerpen aan de kledinghaak-
jes. Dergelijke voorwerpen kunnen als
een projectiel gelanceerd worden en
ernstig letsel veroorzaken wanneer de
curtain airbags geactiveerd worden.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 44 Tuesday, June 1, 2021 1:48 PM

45
1
Handleiding YARIS CROSS_Europa_M52K60_nl
1-1. Voor een veilig gebruik
Veiligheid en beveiliging
WAARSCHUWING
●Gebruik geen accessoires op de stoelen
die het gedeelte van de stoel waarin de
side airbags of airbags middenvoor aan-
wezig zijn afdekken omdat dat een
negatieve invloed kan hebben op een
juiste werking van de airbags. Derge-
lijke accessoires kunnen tot resultaat
hebben dat de side airbags en airbags
middenvoor niet op de juiste wijze geac-
tiveerd worden, helemaal niet geacti-
veerd worden of per ongeluk geacti-
veerd worden, waardoor ernstig letsel
kan ontstaan.
●Oefen geen overmatige kracht uit op
delen waarin onderdelen van het air-
bagsysteem aanwezig zijn of op de
voorportieren.
Als dat wel gebeurt, kunnen er storingen
aan de airbags ontstaan.
●Raak onderdelen van het airbagsys-
teem niet aan direct nadat de airbags
geactiveerd zijn, omdat deze heet kun-
nen zijn.
●Als u na het activeren van de airbags
moeilijkheden met de ademhaling
ondervindt, open dan een portier of
zijruit om frisse lucht binnen te laten of
verlaat de auto als u dat op een veilige
manier kunt doen. Als er poederdeeltjes
op uw huid zijn terechtgekomen, was
deze er dan zo snel mogelijk af om huid-
irritatie te voorkomen.
●Als de delen van de auto waarin airbags
ondergebracht zijn, zoals het stuurwiel-
kussen en de bekleding van de voor- en
achterstijlen, beschadigd of gescheurd
zijn, laat deze dan vervangen door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige.
■Wijzigingen aan en afvoeren van
onderdelen van het airbagsysteem
Voer uw auto niet af en voer geen van
onderstaande veranderingen uit zonder
eerst een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige te raadplegen. De airbags
kunnen defect raken of per ongeluk wor-
den geactiveerd, waardoor ernstig letsel
kan ontstaan.
●Plaatsen, verwijderen, demonteren en
repareren van de airbags
●Reparatie, aanpassing, verwijdering of
vervanging van stuurwiel, instrumenten-
paneel, dashboard, stoelen of stoelbe-
kleding, voor-, midden- en achterstijlen,
dakzijrails, voorportierpanelen, voorpor-
tierbekleding of luidsprekers in de voor-
portieren
●Aanpassing van het voorportierpaneel
(bijvoorbeeld een gat erin maken)
●Reparaties of wijzigingen aan het voor-
spatbord, de voorbumper of de zijkant
van het passagierscompartiment
●Plaatsen van een bullbar, sneeuwploeg
of lier
●Wijzigingen aan de wielophanging van
de auto
●Plaatsen van elektronische apparatuur
als een mobiele tweewegradio (zend-/
ontvanginstallatie) of CD-speler
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 45 Tuesday, June 1, 2021 1:48 PM

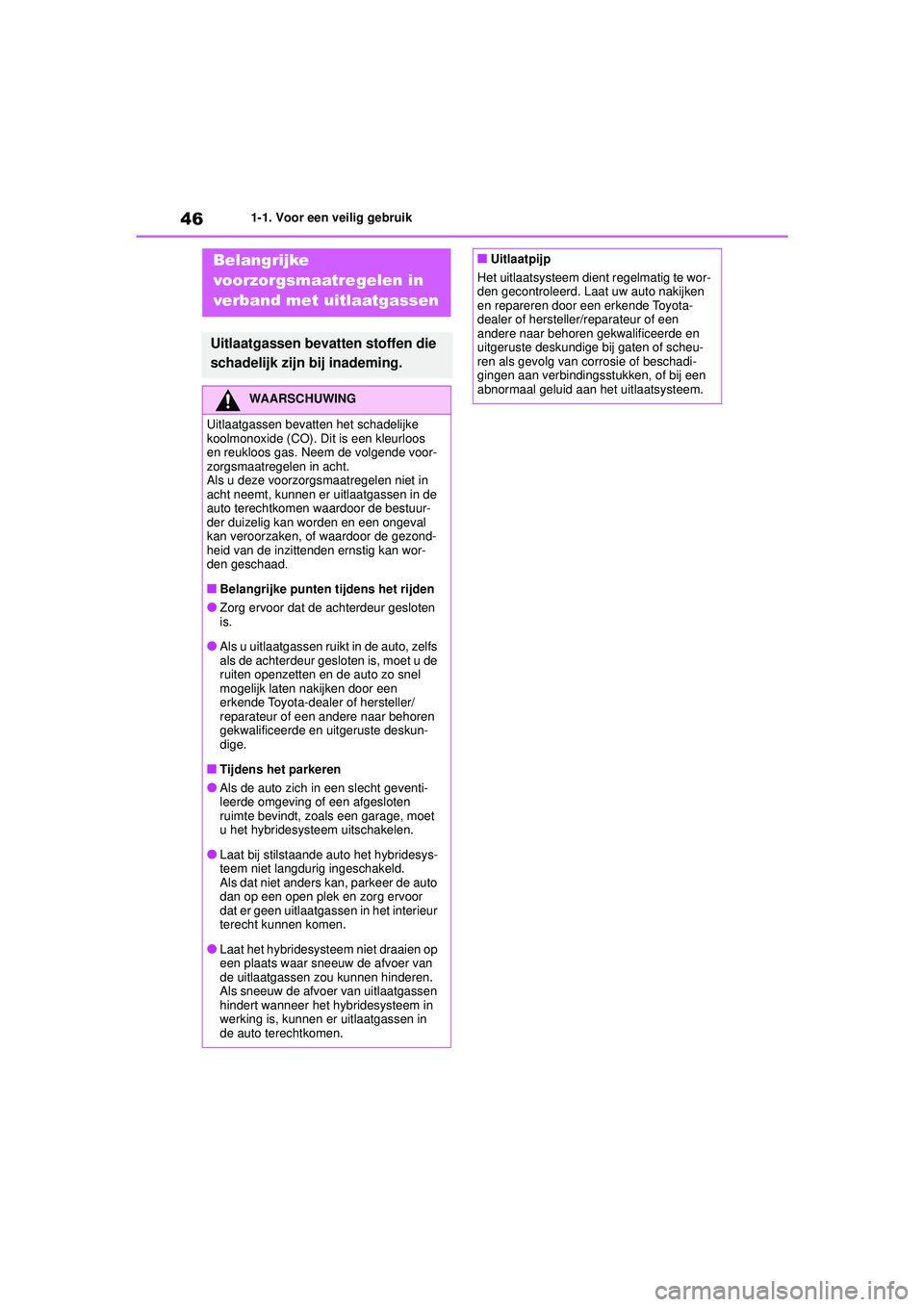

46
Handleiding YARIS CROSS_Europa_M52K60_nl
1-1. Voor een veilig gebruik
Belangrijke
voorzorgsmaatregelen in
verband met uitlaatgassen
Uitlaatgassen bevatten stoffen die
schadelijk zijn bij inademing.
WAARSCHUWING
Uitlaatgassen bevatten het schadelijke
koolmonoxide (CO). Dit is een kleurloos
en reukloos gas. Neem de volgende voor-
zorgsmaatregelen in acht.
Als u deze voorzorgsmaatregelen niet in
acht neemt, kunnen er uitlaatgassen in de
auto terechtkomen waardoor de bestuur-
der duizelig kan worden en een ongeval
kan veroorzaken, of waardoor de gezond-
heid van de inzittenden ernstig kan wor-
den geschaad.
■Belangrijke punten tijdens het rijden
●Zorg ervoor dat de achterdeur gesloten
is.
●Als u uitlaatgassen ruikt in de auto, zelfs
als de achterdeur gesloten is, moet u de
ruiten openzetten en de auto zo snel
mogelijk laten nakijken door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige.
■Tijdens het parkeren
●Als de auto zich in een slecht geventi-
leerde omgeving of een afgesloten
ruimte bevindt, zoals een garage, moet
u het hybridesysteem uitschakelen.
●Laat bij stilstaande auto het hybridesys-
teem niet langdurig ingeschakeld.
Als dat niet anders kan, parkeer de auto
dan op een open plek en zorg ervoor
dat er geen uitlaatgassen in het interieur
terecht kunnen komen.
●Laat het hybridesysteem niet draaien op
een plaats waar sneeuw de afvoer van
de uitlaatgassen zou kunnen hinderen.
Als sneeuw de afvoer van uitlaatgassen
hindert wanneer het hybridesysteem in
werking is, kunnen er uitlaatgassen in
de auto terechtkomen.
■Uitlaatpijp
Het uitlaatsysteem dient regelmatig te wor-
den gecontroleerd. Laat uw auto nakijken
en repareren door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige bij gaten of scheu-
ren als gevolg van co rrosie of beschadi-
gingen aan verbindingsstukken, of bij een
abnormaal geluid aan het uitlaatsysteem.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 46 Tuesday, June 1, 2021 1:48 PM

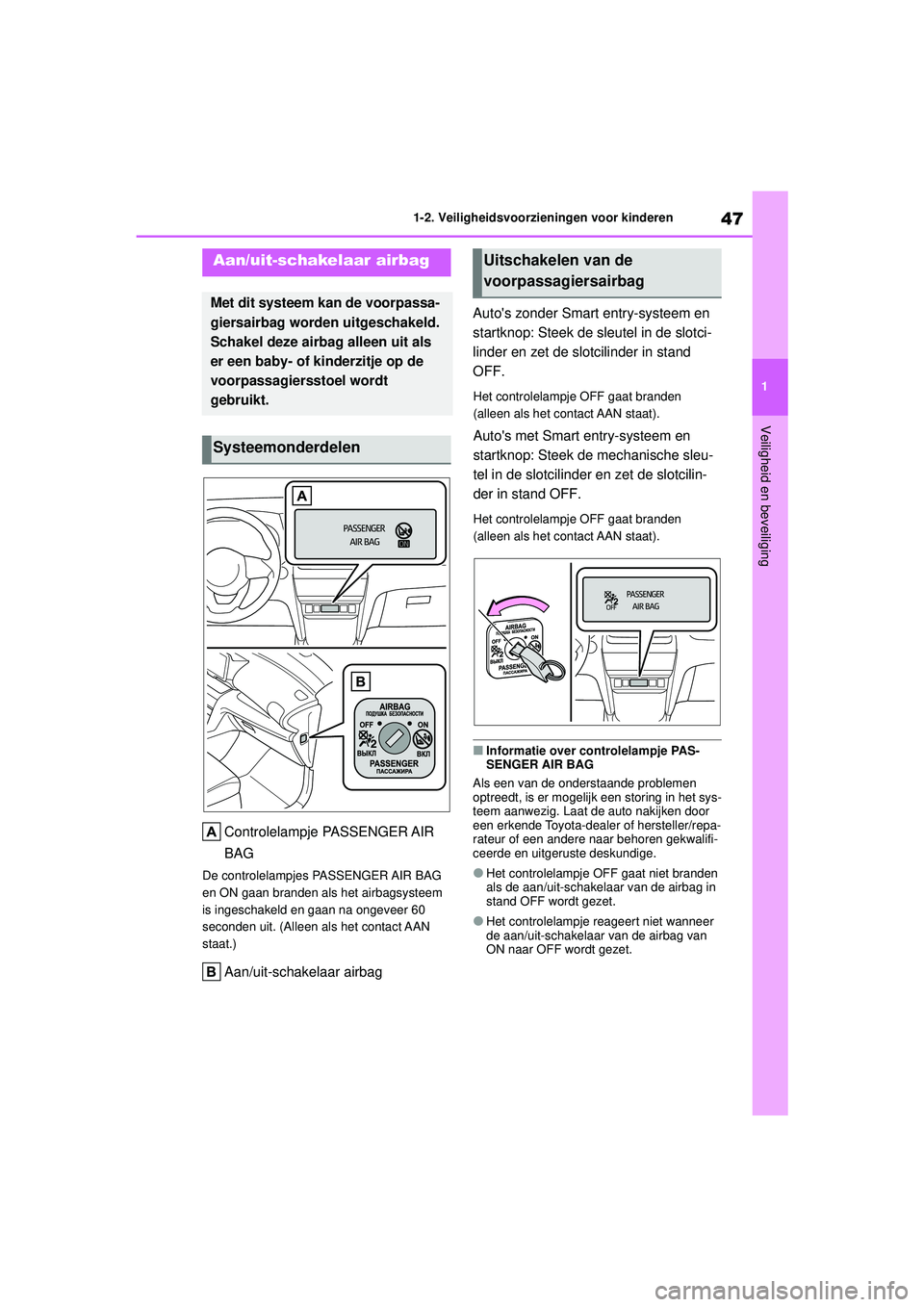

47
1
Handleiding YARIS CROSS_Europa_M52K60_nl
1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
1-2.Veiligheidsvoorzieningen voor kinderen
Controlelampje PASSENGER AIR
BAG
De controlelampjes PASSENGER AIR BAG
en ON gaan branden als het airbagsysteem
is ingeschakeld en gaan na ongeveer 60
seconden uit. (Alleen als het contact AAN
staat.)
Aan/uit-schakelaar airbagAuto's zonder Smart entry-systeem en
startknop: Steek de sleutel in de slotci-
linder en zet de slotcilinder in stand
OFF.
Het controlelampje OFF gaat branden
(alleen als het contact AAN staat).
Auto's met Smart entry-systeem en
startknop: Steek de mechanische sleu-
tel in de slotcilinder
en zet de slotcilin-
der in stand OFF.
Het controlelampje OFF gaat branden
(alleen als het contact AAN staat).
■Informatie over controlelampje PAS-
SENGER AIR BAG
Als een van de onderstaande problemen
optreedt, is er mogelijk een storing in het sys-
teem aanwezig. Laat de auto nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Het controlelampje OFF gaat niet branden
als de aan/uit-schakelaar van de airbag in
stand OFF wordt gezet.
●Het controlelampje reageert niet wanneer
de aan/uit-schakelaar van de airbag van
ON naar OFF wordt gezet.
Aan/uit-schakelaar airbag
Met dit systeem kan de voorpassa-
giersairbag worden uitgeschakeld.
Schakel deze airbag alleen uit als
er een baby- of kinderzitje op de
voorpassagiersstoel wordt
gebruikt.
Systeemonderdelen
Uitschakelen van de
voorpassagiersairbag
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 47 Tuesday, June 1, 2021 1:48 PM

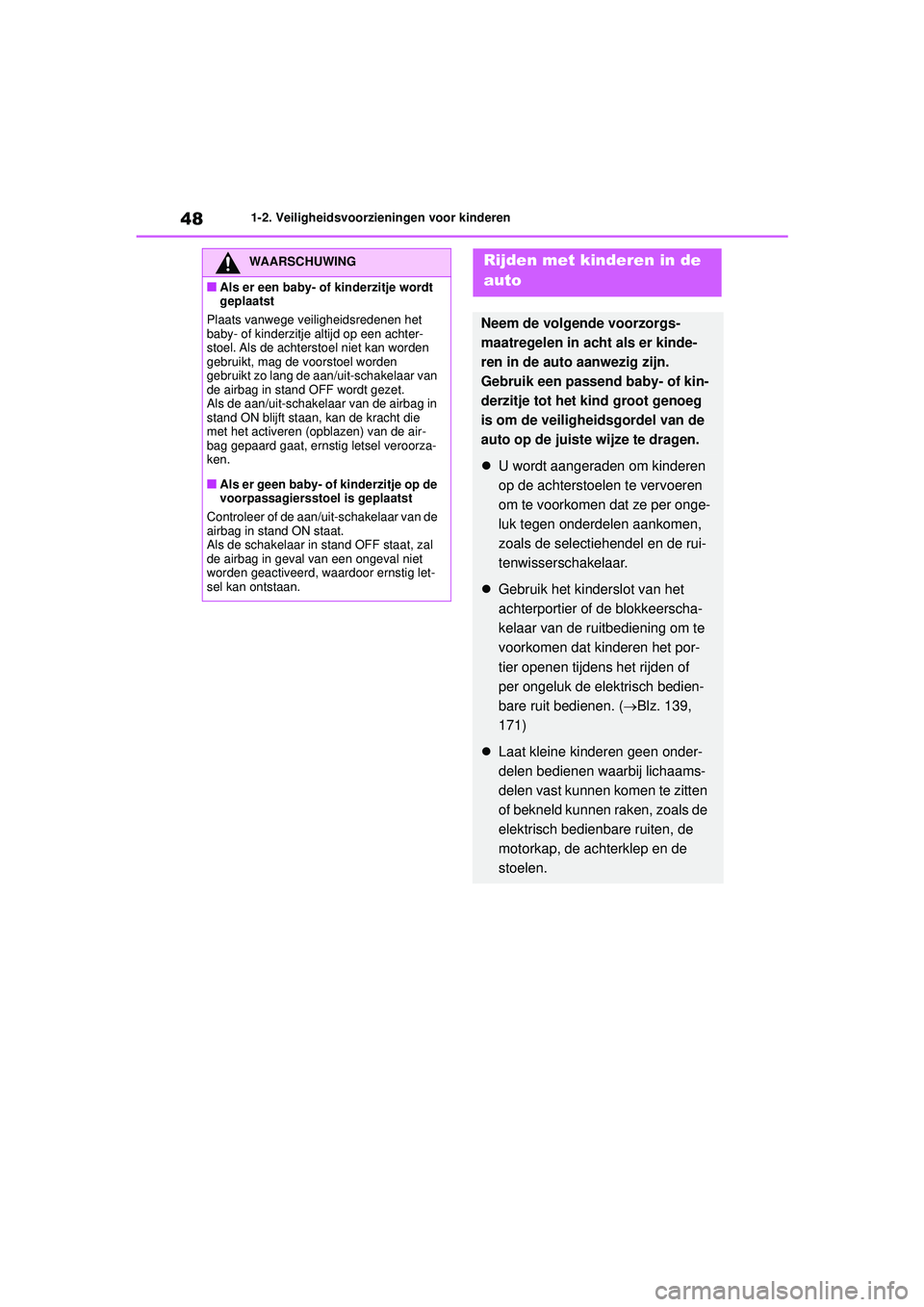

48
Handleiding YARIS CROSS_Europa_M52K60_nl
1-2. Veiligheidsvoorzieningen voor kinderen
WAARSCHUWING
■Als er een baby- of kinderzitje wordt
geplaatst
Plaats vanwege veiligheidsredenen het
baby- of kinderzitje al tijd op een achter-
stoel. Als de achterstoel niet kan worden
gebruikt, mag de voorstoel worden
gebruikt zo lang de aan/uit-schakelaar van
de airbag in stand OFF wordt gezet.
Als de aan/uit-schakelaar van de airbag in
stand ON blijft staan, kan de kracht die
met het activeren (opblazen) van de air-
bag gepaard gaat, ernstig letsel veroorza-
ken.
■Als er geen baby- of kinderzitje op de
voorpassagiersstoel is geplaatst
Controleer of de aan/uit-schakelaar van de
airbag in stand ON staat.
Als de schakelaar in stand OFF staat, zal
de airbag in geval van een ongeval niet
worden geactiveerd, waardoor ernstig let-
sel kan ontstaan.
Rijden met kinderen in de
auto
Neem de volgende voorzorgs-
maatregelen in acht als er kinde-
ren in de auto aanwezig zijn.
Gebruik een passend baby- of kin-
derzitje tot het kind groot genoeg
is om de veiligheidsgordel van de
auto op de juiste wijze te dragen.
 U wordt aangeraden om kinderen
op de achterstoelen te vervoeren
om te voorkomen dat ze per onge-
luk tegen onderdelen aankomen,
zoals de selectiehendel en de rui-
tenwisserschakelaar.
Gebruik het kinderslot van het
achterportier of de blokkeerscha-
kelaar van de ruitbediening om te
voorkomen dat kinderen het por-
tier openen tijdens het rijden of
per ongeluk de elektrisch bedien-
bare ruit bedienen. ( Blz. 139,
171)
 Laat kleine kinderen geen onder-
delen bedienen waarbij lichaams-
delen vast kunnen komen te zitten
of bekneld kunnen raken, zoals de
elektrisch bedienbare ruiten, de
motorkap, de achterklep en de
stoelen.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 48 Tuesday, June 1, 2021 1:48 PM
