sensor TOYOTA YARIS CROSS 2021 Instructieboekje (in Dutch)

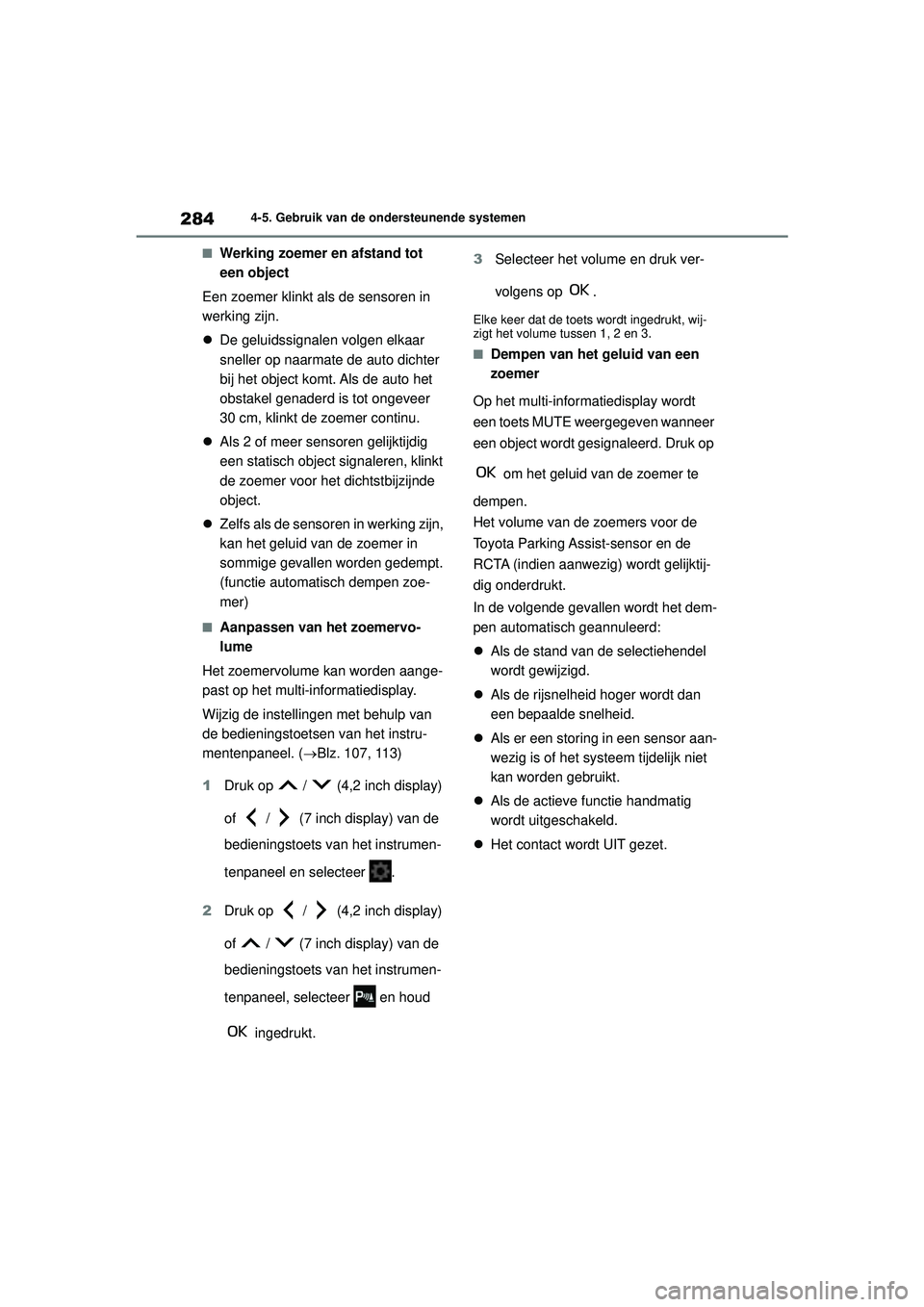

284
Handleiding YARIS CROSS_Europa_M52K60_nl
4-5. Gebruik van de ondersteunende systemen
■Werking zoemer en afstand tot
een object
Een zoemer klinkt als de sensoren in
werking zijn.
 De geluidssignalen volgen elkaar
sneller op naarmate de auto dichter
bij het object komt. Als de auto het
obstakel genaderd is tot ongeveer
30 cm, klinkt de zoemer continu.
 Als 2 of meer sensoren gelijktijdig
een statisch object signaleren, klinkt
de zoemer voor het dichtstbijzijnde
object.
 Zelfs als de sensoren in werking zijn,
kan het geluid van de zoemer in
sommige gevallen worden gedempt.
(functie automatisch dempen zoe-
mer)
■Aanpassen van het zoemervo-
lume
Het zoemervolume kan worden aange-
past op het mult i-informatiedisplay.
Wijzig de instellingen met behulp van
de bedieningstoetsen van het instru-
mentenpaneel. ( Blz. 107, 113)
1 Druk op / (4,2 inch display)
of / (7 inch display) van de
bedieningstoets van het instrumen-
tenpaneel en selecteer .
2 Druk op / (4,2 inch display)
of / (7 inch display) van de
bedieningstoets van het instrumen-
tenpaneel, selecteer en houd
ingedrukt. 3
Selecteer het volume en druk ver-
volgens op .
Elke keer dat de toets wordt ingedrukt, wij-
zigt het volume tussen 1, 2 en 3.
■Dempen van het geluid van een
zoemer
Op het multi-info rmatiedisplay wordt
een toets MUTE weergegeven wanneer
een object wordt gesignaleerd. Druk op
om het geluid van de zoemer te
dempen.
Het volume van de zoemers voor de
Toyota Parking Assist-sensor en de
RCTA (indien aanwezig) wordt gelijktij-
dig onderdrukt.
In de volgende gevallen wordt het dem-
pen automatisch geannuleerd:
 Als de stand van de selectiehendel
wordt gewijzigd.
 Als de rijsnelheid hoger wordt dan
een bepaalde snelheid.
 Als er een storing in een sensor aan-
wezig is of het systeem tijdelijk niet
kan worden gebruikt.
 Als de actieve functie handmatig
wordt uitgeschakeld.
 Het contact wordt UIT gezet.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 284 Tuesday, June 1, 2021 1:48 PM

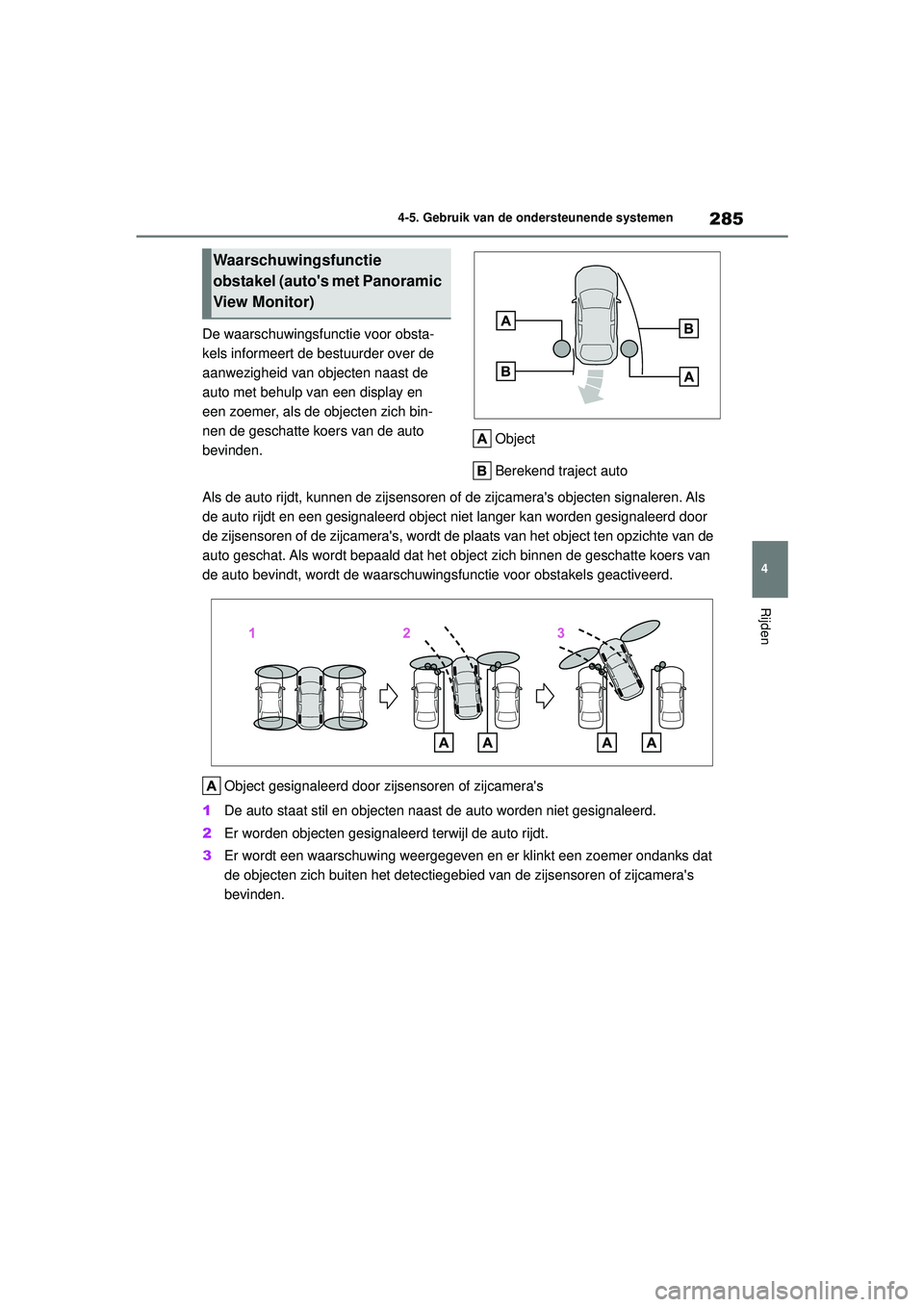

285
4
Handleiding YARIS CROSS_Europa_M52K60_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
De waarschuwingsfunctie voor obsta-
kels informeert de bestuurder over de
aanwezigheid van objecten naast de
auto met behulp van een display en
een zoemer, als de objecten zich bin-
nen de geschatte koers van de auto
bevinden.Object
Berekend traject auto
Als de auto rijdt, kunnen de zijsensoren of de zijcamera's objecten signaleren. Als
de auto rijdt en een gesignaleerd object niet langer kan worden gesignaleerd door
de zijsensoren of de zijcamera's, wordt de plaats van het object ten opzichte van de
auto geschat. Als wordt bepaald dat het object zich binnen de geschatte koers van
de auto bevindt, wordt de waarschuwings functie voor obstakels geactiveerd.
Object gesignaleerd door zijsensoren of zijcamera's
1 De auto staat stil en objecten naast de auto worden niet gesignaleerd.
2 Er worden objecten gesignaleerd terwijl de auto rijdt.
3 Er wordt een waarschuwing weergegeven en er klinkt een zoemer ondanks dat
de objecten zich buiten het detectiegebied van de zijsensoren of zijcamera's
bevinden.
Waarschuwingsfunctie
obstakel (auto's met Panoramic
View Monitor)
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 285 Tuesday, June 1, 2021 1:48 PM

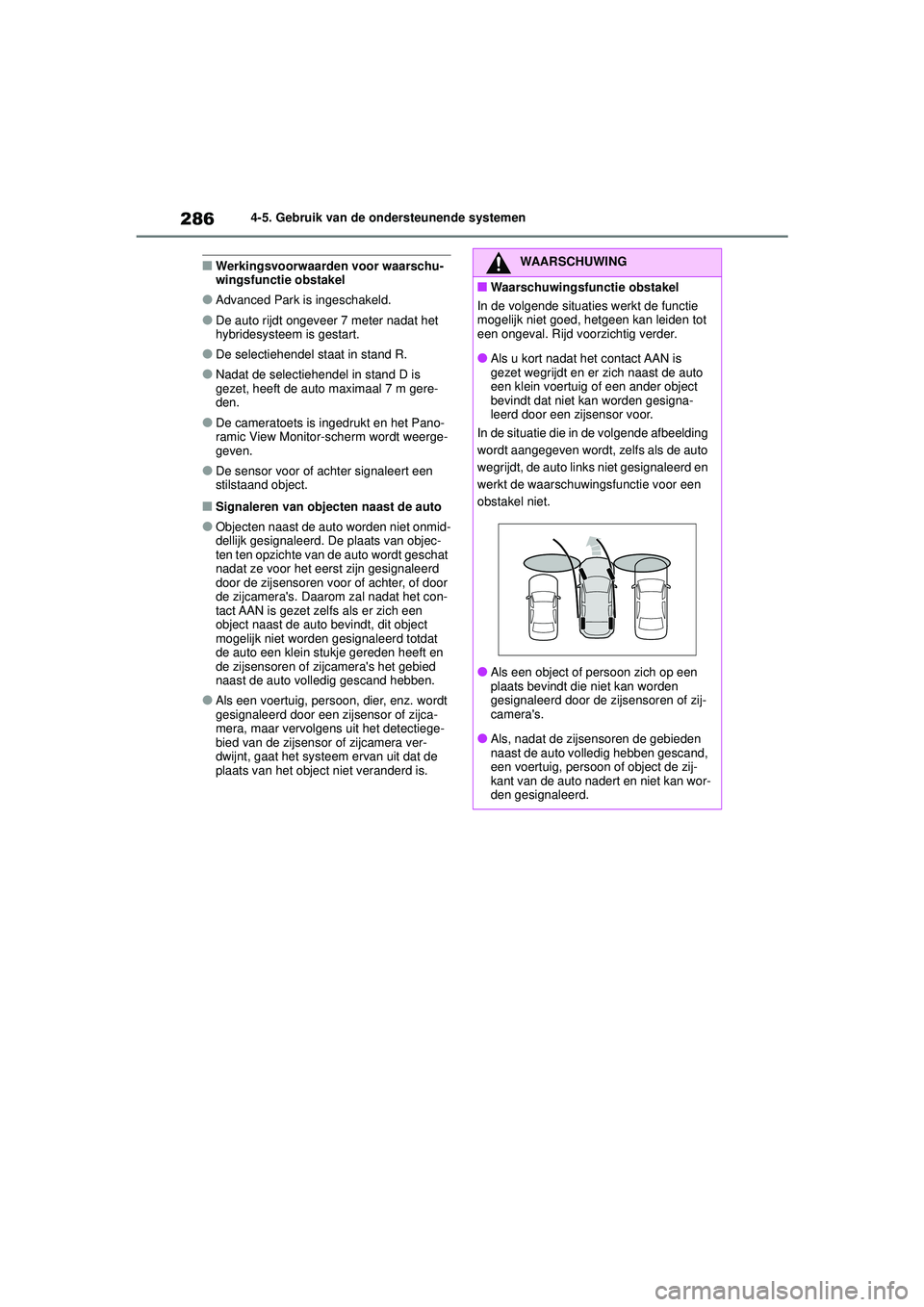

286
Handleiding YARIS CROSS_Europa_M52K60_nl
4-5. Gebruik van de ondersteunende systemen
■Werkingsvoorwaarden voor waarschu-
wingsfunctie obstakel
●Advanced Park is ingeschakeld.
●De auto rijdt ongeveer 7 meter nadat het
hybridesysteem is gestart.
●De selectiehendel staat in stand R.
●Nadat de selectiehendel in stand D is
gezet, heeft de auto maximaal 7 m gere-
den.
●De cameratoets is ingedrukt en het Pano-
ramic View Monitor-scherm wordt weerge-
geven.
●De sensor voor of achter signaleert een
stilstaand object.
■Signaleren van objecten naast de auto
●Objecten naast de auto worden niet onmid-
dellijk gesignaleerd. De plaats van objec-
ten ten opzichte van de auto wordt geschat
nadat ze voor het eerst zijn gesignaleerd
door de zijsensoren voor of achter, of door
de zijcamera's. Daarom zal nadat het con-
tact AAN is gezet zelfs als er zich een
object naast de auto bevindt, dit object
mogelijk niet worden gesignaleerd totdat
de auto een klein stukje gereden heeft en
de zijsensoren of zijcamera's het gebied
naast de auto volledig gescand hebben.
●Als een voertuig, persoon, dier, enz. wordt
gesignaleerd door een zijsensor of zijca-
mera, maar vervolgens uit het detectiege-
bied van de zijsensor of zijcamera ver-
dwijnt, gaat het systeem ervan uit dat de
plaats van het object niet veranderd is.
WAARSCHUWING
■Waarschuwingsfunctie obstakel
In de volgende situaties werkt de functie
mogelijk niet goed, hetgeen kan leiden tot
een ongeval. Rijd voorzichtig verder.
●Als u kort nadat het contact AAN is
gezet wegrijdt en er zich naast de auto
een klein voertuig of een ander object
bevindt dat niet kan worden gesigna-
leerd door een zijsensor voor.
In de situatie die in de volgende afbeelding
wordt aangegeven wordt, zelfs als de auto
wegrijdt, de auto links niet gesignaleerd en
werkt de waarschuwingsfunctie voor een
obstakel niet.
●Als een object of persoon zich op een
plaats bevindt die niet kan worden
gesignaleerd door de zijsensoren of zij-
camera's.
●Als, nadat de zijsensoren de gebieden
naast de auto volledig hebben gescand,
een voertuig, persoon of object de zij-
kant van de auto nadert en niet kan wor-
den gesignaleerd.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 286 Tuesday, June 1, 2021 1:48 PM

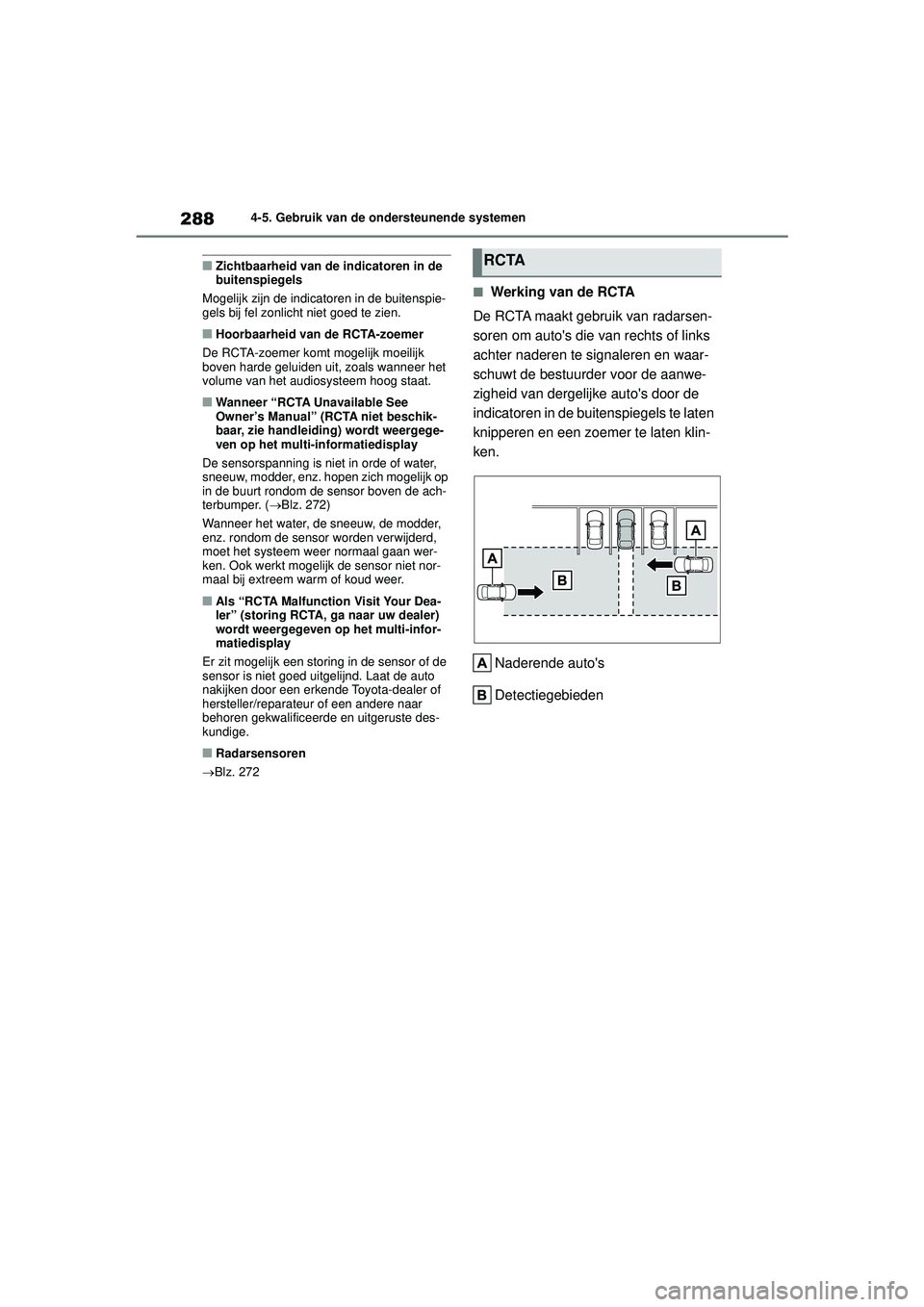

288
Handleiding YARIS CROSS_Europa_M52K60_nl
4-5. Gebruik van de ondersteunende systemen
■Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de buitenspie-
gels bij fel zonlicht niet goed te zien.
■Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer het
volume van het audiosysteem hoog staat.
■Wanneer “RCTA Unavailable See
Owner’s Manual” (RCTA niet beschik-
baar, zie handleiding) wordt weergege-
ven op het multi-informatiedisplay
De sensorspanning is niet in orde of water,
sneeuw, modder, enz. hopen zich mogelijk op
in de buurt rondom de sensor boven de ach-
terbumper. ( Blz. 272)
Wanneer het water, de sneeuw, de modder,
enz. rondom de sensor worden verwijderd,
moet het systeem weer normaal gaan wer-
ken. Ook werkt mogelijk de sensor niet nor-
maal bij extreem warm of koud weer.
■Als “RCTA Malfunction Visit Your Dea-
ler” (storing RCTA, ga naar uw dealer)
wordt weergegeven op het multi-infor-
matiedisplay
Er zit mogelijk een storing in de sensor of de
sensor is niet goed uitgelijnd. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Radarsensoren
 Blz. 272
■Werking van de RCTA
De RCTA maakt gebruik van radarsen-
soren om auto's die van rechts of links
achter naderen te signaleren en waar-
schuwt de bestuurder voor de aanwe-
zigheid van dergelijke auto's door de
indicatoren in de buitenspiegels te laten
knipperen en een zoemer te laten klin-
ken.
Naderende auto's
Detectiegebieden
RCTA
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 288 Tuesday, June 1, 2021 1:48 PM

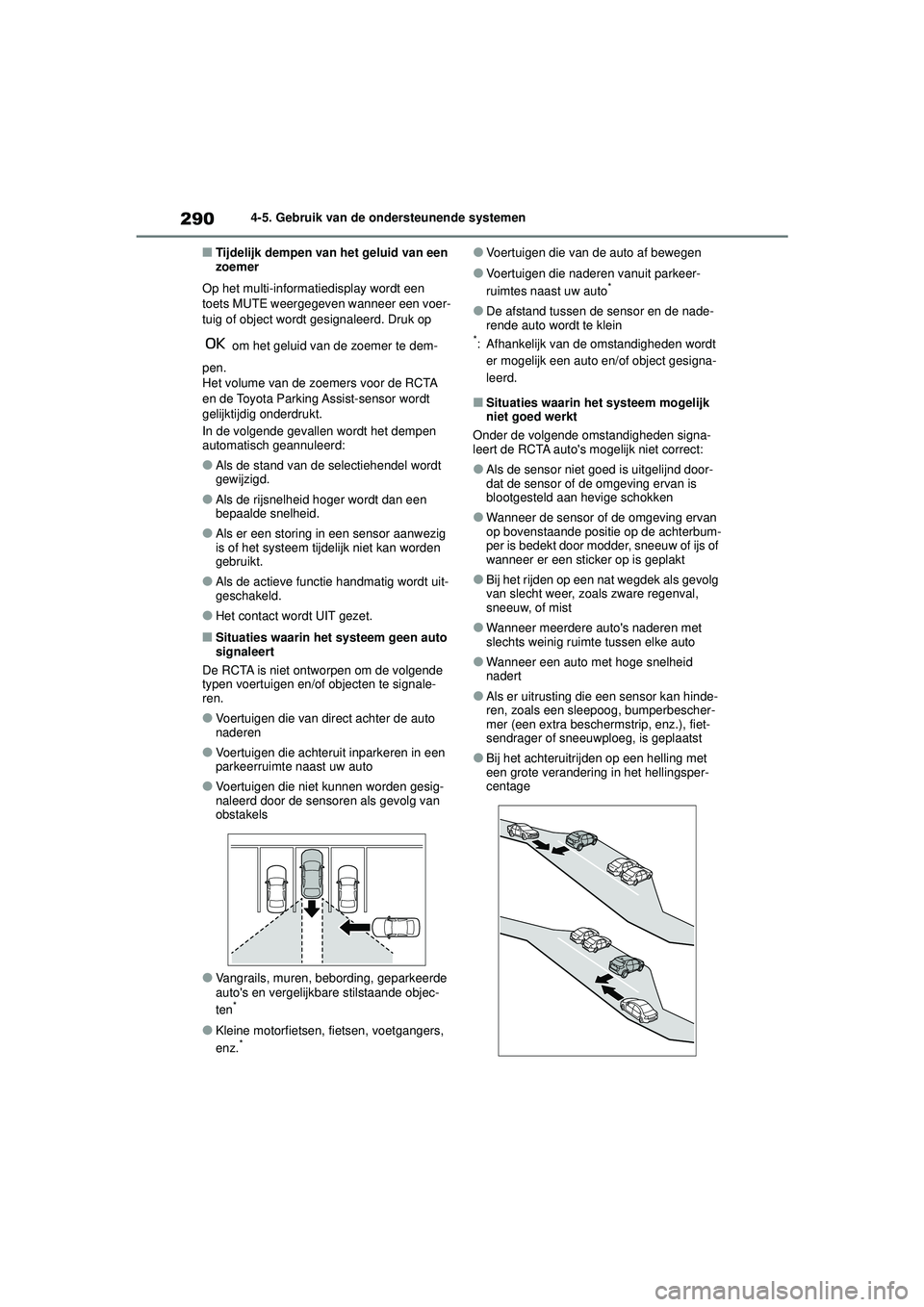

290
Handleiding YARIS CROSS_Europa_M52K60_nl
4-5. Gebruik van de ondersteunende systemen
■Tijdelijk dempen van het geluid van een
zoemer
Op het multi-informatiedisplay wordt een
toets MUTE weergegeven wanneer een voer-
tuig of object wordt gesignaleerd. Druk op
om het geluid van de zoemer te dem-
pen.
Het volume van de zoemers voor de RCTA
en de Toyota Parking Assist-sensor wordt
gelijktijdig onderdrukt.
In de volgende gevallen wordt het dempen
automatisch geannuleerd:
●Als de stand van de selectiehendel wordt
gewijzigd.
●Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.
●Als er een storing in een sensor aanwezig
is of het systeem tijdelijk niet kan worden
gebruikt.
●Als de actieve functie handmatig wordt uit-
geschakeld.
●Het contact wordt UIT gezet.
■Situaties waarin het systeem geen auto
signaleert
De RCTA is niet ontworpen om de volgende
typen voertuigen en/of objecten te signale-
ren.
●Voertuigen die van direct achter de auto
naderen
●Voertuigen die achteruit inparkeren in een
parkeerruimte naast uw auto
●Voertuigen die niet kunnen worden gesig-
naleerd door de sensoren als gevolg van
obstakels
●Vangrails, muren, bebording, geparkeerde
auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers,
enz.*
●Voertuigen die van de auto af bewegen
●Voertuigen die naderen vanuit parkeer-
ruimtes naast uw auto*
●De afstand tussen de sensor en de nade-
rende auto wordt te klein
*: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
■Situaties waarin het systeem mogelijk
niet goed werkt
Onder de volgende omstandigheden signa-
leert de RCTA auto's mogelijk niet correct:
●Als de sensor niet goed is uitgelijnd door-
dat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
●Wanneer de sensor of de omgeving ervan
op bovenstaande positie op de achterbum-
per is bedekt door modder, sneeuw of ijs of
wanneer er een sticker op is geplakt
●Bij het rijden op een nat wegdek als gevolg
van slecht weer, zoals zware regenval,
sneeuw, of mist
●Wanneer meerdere auto's naderen met
slechts weinig ruimte tussen elke auto
●Wanneer een auto met hoge snelheid
nadert
●Als er uitrusting die een sensor kan hinde-
ren, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.), fiet-
sendrager of sneeuwploeg, is geplaatst
●Bij het achteruitrijden op een helling met
een grote verandering in het hellingsper-
centage
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 290 Tuesday, June 1, 2021 1:48 PM

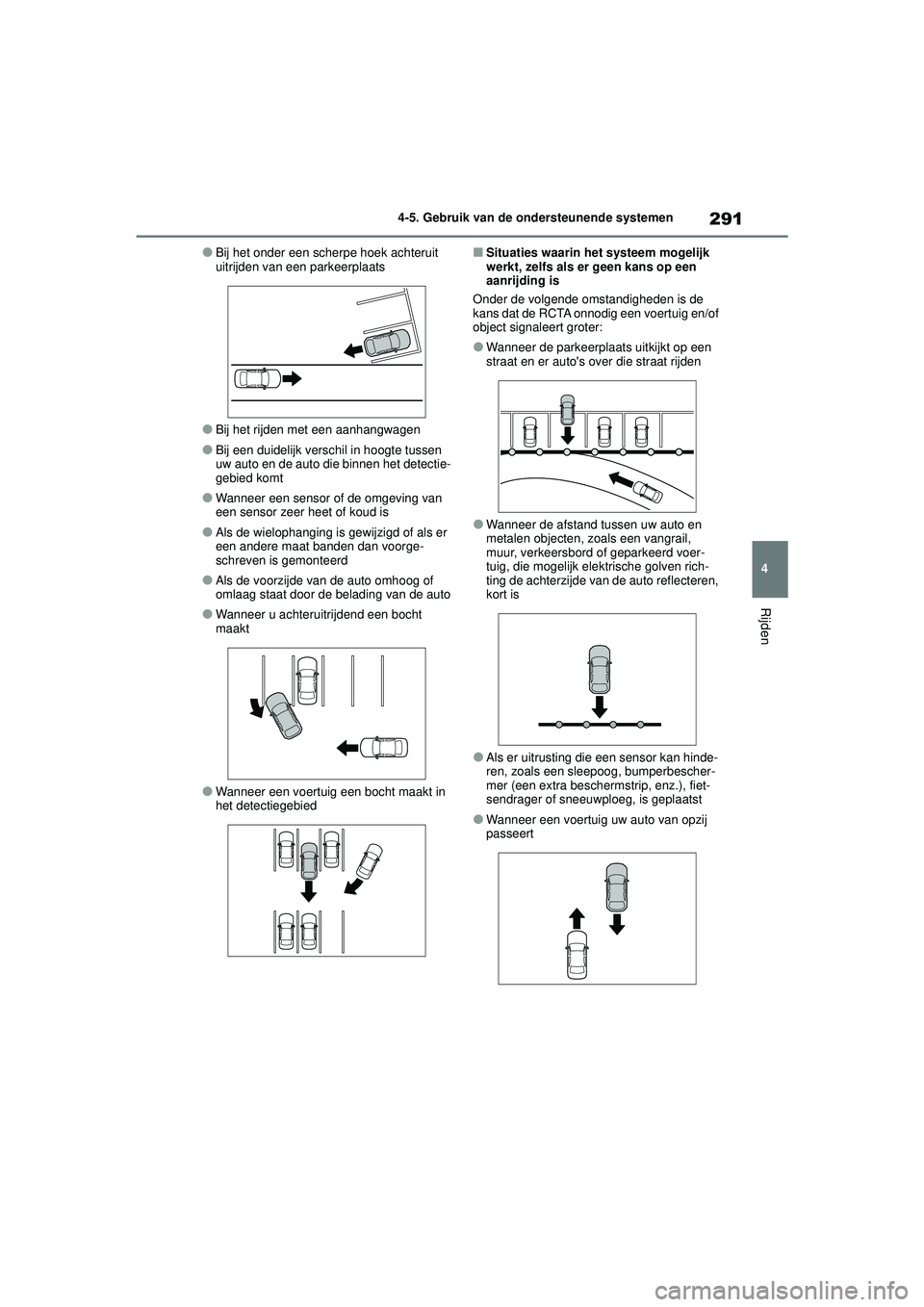

291
4
Handleiding YARIS CROSS_Europa_M52K60_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
●Bij het onder een scherpe hoek achteruit
uitrijden van een parkeerplaats
●Bij het rijden met een aanhangwagen
●Bij een duidelijk verschil in hoogte tussen
uw auto en de auto die binnen het detectie-
gebied komt
●Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is
●Als de wielophanging is gewijzigd of als er
een andere maat banden dan voorge-
schreven is gemonteerd
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de auto
●Wanneer u achteruitrijdend een bocht
maakt
●Wanneer een voertuig een bocht maakt in
het detectiegebied
■Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
Onder de volgende omstandigheden is de
kans dat de RCTA onnodig een voertuig en/of
object signaleert groter:
●Wanneer de parkeerplaats uitkijkt op een
straat en er auto's over die straat rijden
●Wanneer de afstand tussen uw auto en
metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerd voer-
tuig, die mogelijk elek trische golven rich-
ting de achterzijde van de auto reflecteren,
kort is
●Als er uitrusting die een sensor kan hinde-
ren, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.), fiet-
sendrager of sneeuwploeg, is geplaatst
●Wanneer een voertuig uw auto van opzij
passeert
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 291 Tuesday, June 1, 2021 1:48 PM

292
Handleiding YARIS CROSS_Europa_M52K60_nl
4-5. Gebruik van de ondersteunende systemen

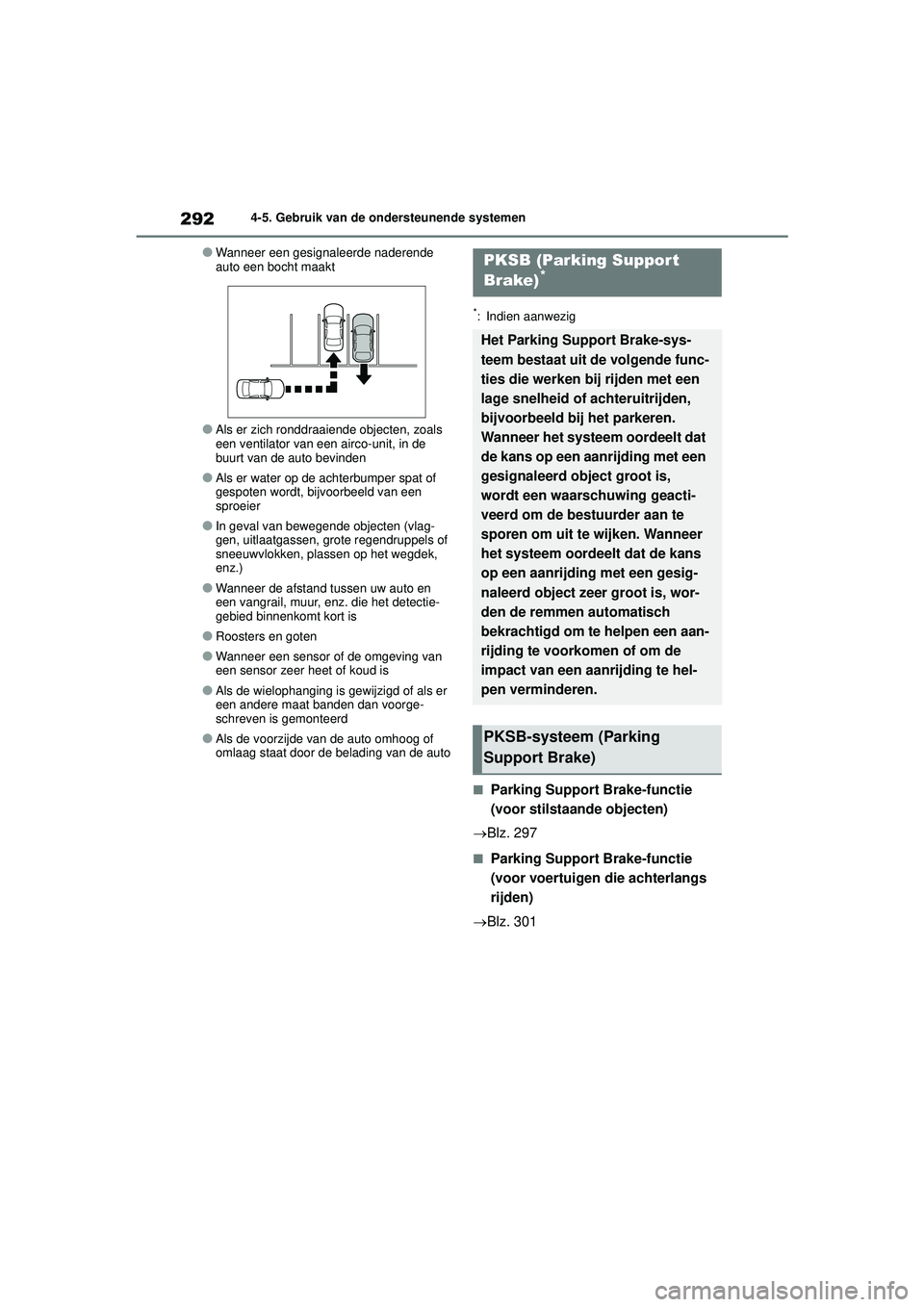

●Wanneer een gesignaleerde naderende
auto een bocht maakt
●Als er zich ronddraaiende objecten, zoals
een ventilator van een airco-unit, in de
buurt van de auto bevinden
●Als er water op de achterbumper spat of
gespoten wordt, bijvoorbeeld van een
sproeier
●In geval van bewegende objecten (vlag-
gen, uitlaatgassen, grote regendruppels of
sneeuwvlokken, plassen op het wegdek,
enz.)
●Wanneer de afstand tussen uw auto en
een vangrail, muur, enz. die het detectie-
gebied binnenkomt kort is
●Roosters en goten
●Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is
●Als de wielophanging is gewijzigd of als er
een andere maat banden dan voorge-
schreven is gemonteerd
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de auto
*: Indien aanwezig
■Parking Support Brake-functie
(voor stilstaande objecten)
Blz. 297
■Parking Support Brake-functie
(voor voertuigen die achterlangs
rijden)
Blz. 301
PKSB (Parking Support
Brake)*
Het Parking Support Brake-sys-
teem bestaat uit de volgende func-
ties die werken bij rijden met een
lage snelheid of achteruitrijden,
bijvoorbeeld bij het parkeren.
Wanneer het systeem oordeelt dat
de kans op een aanrijding met een
gesignaleerd object groot is,
wordt een waarschuwing geacti-
veerd om de bestuurder aan te
sporen om uit te wijken. Wanneer
het systeem oordeelt dat de kans
op een aanrijding met een gesig-
naleerd object zeer groot is, wor-
den de remmen automatisch
bekrachtigd om te helpen een aan-
rijding te voorkomen of om de
impact van een aanrijding te hel-
pen verminderen.
PKSB-systeem (Parking
Support Brake)
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 292 Tuesday, June 1, 2021 1:48 PM

293
4
Handleiding YARIS CROSS_Europa_M52K60_nl
4-5. Gebruik van de ondersteunende systemen
Rijden

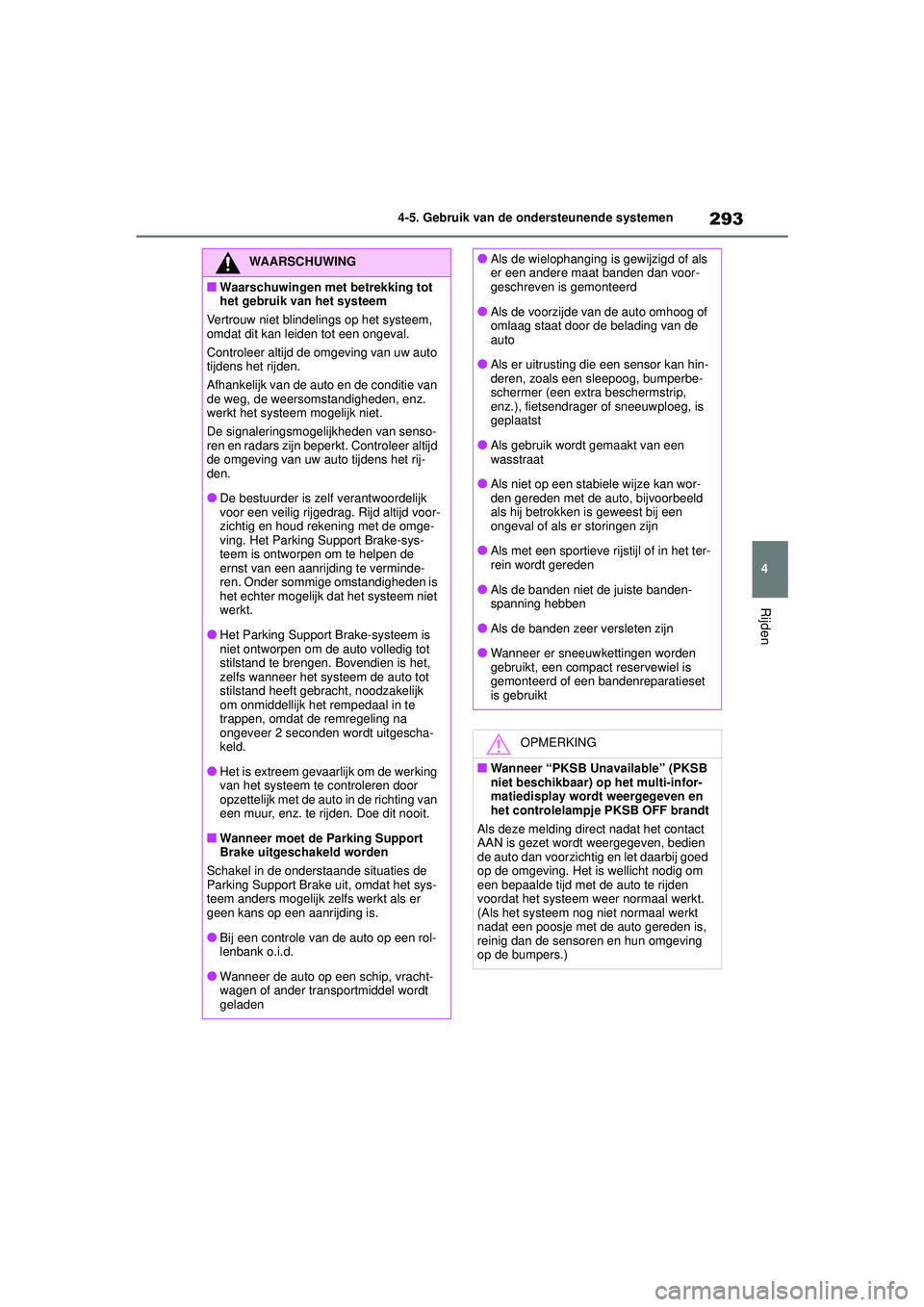

WAARSCHUWING
■Waarschuwingen met betrekking tot
het gebruik van het systeem
Vertrouw niet blindelings op het systeem,
omdat dit kan leiden tot een ongeval.
Controleer altijd de omgeving van uw auto
tijdens het rijden.
Afhankelijk van de auto en de conditie van
de weg, de weersomstandigheden, enz.
werkt het systeem mogelijk niet.
De signaleringsmogel ijkheden van senso-
ren en radars zijn beperkt. Controleer altijd
de omgeving van uw auto tijdens het rij-
den.
●De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd voor-
zichtig en houd rekening met de omge-
ving. Het Parking Support Brake-sys-
teem is ontworpen om te helpen de
ernst van een aanrijding te verminde-
ren. Onder sommige omstandigheden is
het echter mogelijk dat het systeem niet
werkt.
●Het Parking Support Brake-systeem is
niet ontworpen om de auto volledig tot
stilstand te brengen. Bovendien is het,
zelfs wanneer het systeem de auto tot
stilstand heeft gebracht, noodzakelijk
om onmiddellijk het rempedaal in te
trappen, omdat de remregeling na
ongeveer 2 seconden wordt uitgescha-
keld.
●Het is extreem gevaarlijk om de werking
van het systeem te controleren door
opzettelijk met de auto in de richting van
een muur, enz. te rijden. Doe dit nooit.
■Wanneer moet de Parking Support
Brake uitgeschakeld worden
Schakel in de onderstaande situaties de
Parking Support Brake uit, omdat het sys-
teem anders mogelijk zelfs werkt als er
geen kans op een aanrijding is.
●Bij een controle van de auto op een rol-
lenbank o.i.d.
●Wanneer de auto op een schip, vracht-
wagen of ander transportmiddel wordt
geladen
●Als de wielophanging is gewijzigd of als
er een andere maat banden dan voor-
geschreven is gemonteerd
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de
auto
●Als er uitrusting die een sensor kan hin-
deren, zoals een sleepoog, bumperbe-
schermer (een extra beschermstrip,
enz.), fietsendrager of sneeuwploeg, is
geplaatst
●Als gebruik wordt gemaakt van een
wasstraat
●Als niet op een stabiele wijze kan wor-
den gereden met de auto, bijvoorbeeld
als hij betrokken is geweest bij een
ongeval of als er storingen zijn
●Als met een sportieve rijstijl of in het ter-
rein wordt gereden
●Als de banden niet de juiste banden-
spanning hebben
●Als de banden zeer versleten zijn
●Wanneer er sneeuwkettingen worden
gebruikt, een compact reservewiel is
gemonteerd of een bandenreparatieset
is gebruikt
OPMERKING
■Wanneer “PKSB Unavailable” (PKSB
niet beschikbaar) op het multi-infor-
matiedisplay wordt weergegeven en
het controlelampje PKSB OFF brandt
Als deze melding direct nadat het contact
AAN is gezet wordt weergegeven, bedien
de auto dan voorzichtig en let daarbij goed
op de omgeving. Het is wellicht nodig om
een bepaalde tijd met de auto te rijden
voordat het systeem weer normaal werkt.
(Als het systeem nog niet normaal werkt
nadat een poosje met de auto gereden is,
reinig dan de sensoren en hun omgeving
op de bumpers.)
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 293 Tuesday, June 1, 2021 1:48 PM

296
Handleiding YARIS CROSS_Europa_M52K60_nl
4-5. Gebruik van de ondersteunende systemen

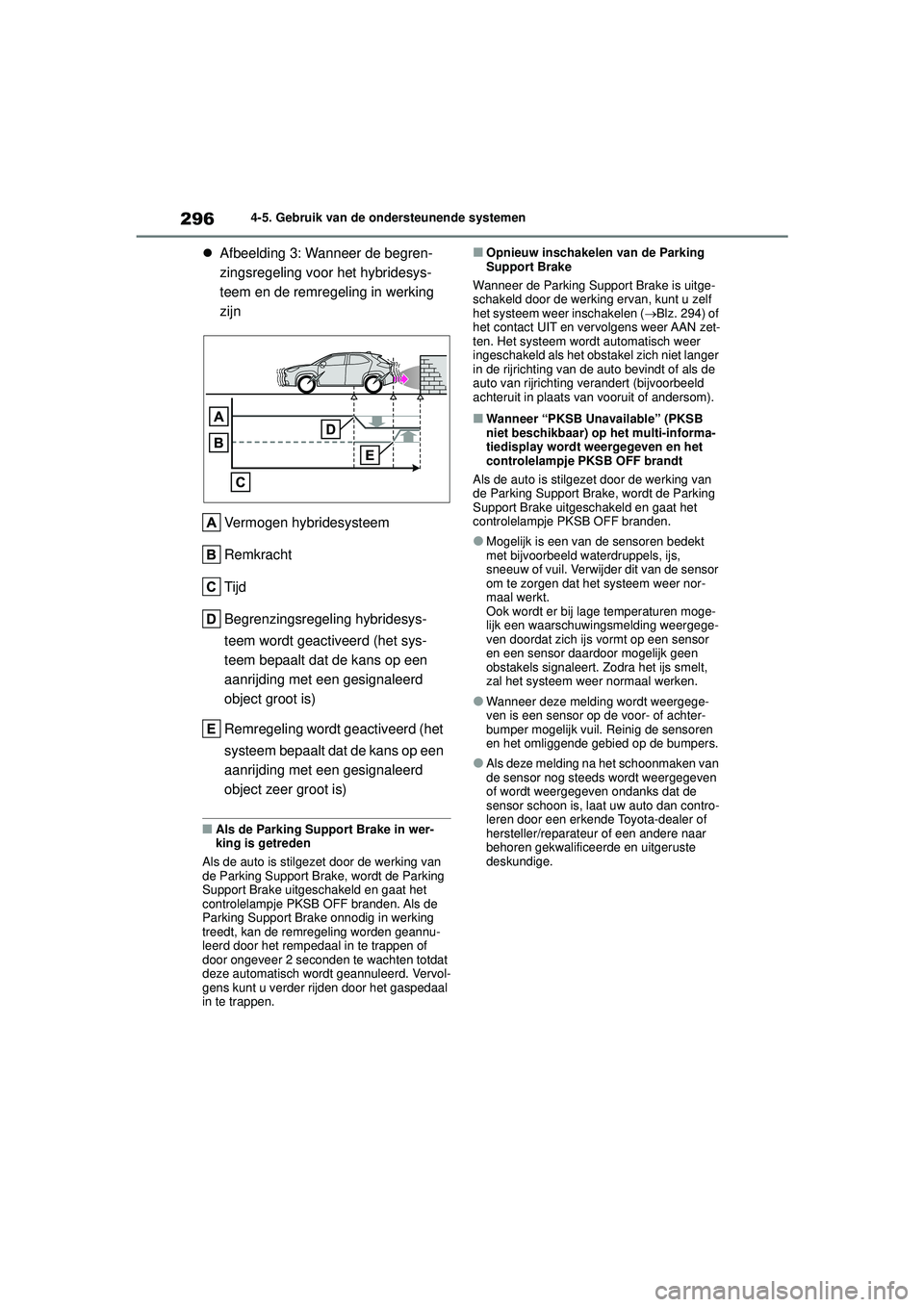

Afbeelding 3: Wanneer de begren-
zingsregeling voor het hybridesys-
teem en de remregeling in werking
zijn
Vermogen hybridesysteem
Remkracht
Tijd
Begrenzingsregeling hybridesys-
teem wordt geactiveerd (het sys-
teem bepaalt dat de kans op een
aanrijding met een gesignaleerd
object groot is)
Remregeling wordt geactiveerd (het
systeem bepaalt dat de kans op een
aanrijding met een gesignaleerd
object zeer groot is)
■Als de Parking Support Brake in wer-
king is getreden
Als de auto is stilgezet door de werking van
de Parking Support Brake, wordt de Parking
Support Brake uitgeschakeld en gaat het
controlelampje PKSB OFF branden. Als de
Parking Support Brake onnodig in werking
treedt, kan de remregeling worden geannu-
leerd door het rempedaal in te trappen of
door ongeveer 2 seconden te wachten totdat
deze automatisch wordt geannuleerd. Vervol-
gens kunt u verder rijden door het gaspedaal
in te trappen.
■Opnieuw inschakelen van de Parking
Support Brake
Wanneer de Parking Support Brake is uitge-
schakeld door de werking ervan, kunt u zelf
het systeem weer inschakelen ( Blz. 294) of
het contact UIT en vervolgens weer AAN zet-
ten. Het systeem wordt automatisch weer
ingeschakeld als het obsta kel zich niet langer
in de rijrichting van de auto bevindt of als de
auto van rijrichting verandert (bijvoorbeeld
achteruit in plaats van vooruit of andersom).
■Wanneer “PKSB Unavailable” (PKSB
niet beschikbaar) op het multi-informa-
tiedisplay wordt weergegeven en het
controlelampje PKSB OFF brandt
Als de auto is stilgezet door de werking van
de Parking Support Brake, wordt de Parking
Support Brake uitgeschakeld en gaat het
controlelampje PKSB OFF branden.
●Mogelijk is een van de sensoren bedekt
met bijvoorbeeld waterdruppels, ijs,
sneeuw of vuil. Verwijder dit van de sensor
om te zorgen dat het systeem weer nor-
maal werkt.
Ook wordt er bij lage temperaturen moge-
lijk een waarschuwingsmelding weergege-
ven doordat zich ijs vormt op een sensor
en een sensor daardoor mogelijk geen
obstakels signaleert. Zodra het ijs smelt,
zal het systeem weer normaal werken.
●Wanneer deze melding wordt weergege-
ven is een sensor op de voor- of achter-
bumper mogelijk vuil. Reinig de sensoren
en het omliggende gebied op de bumpers.
●Als deze melding na het schoonmaken van
de sensor nog steeds wordt weergegeven
of wordt weergegeven ondanks dat de
sensor schoon is, laat uw auto dan contro-
leren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 296 Tuesday, June 1, 2021 1:48 PM

297
4
Handleiding YARIS CROSS_Europa_M52K60_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig

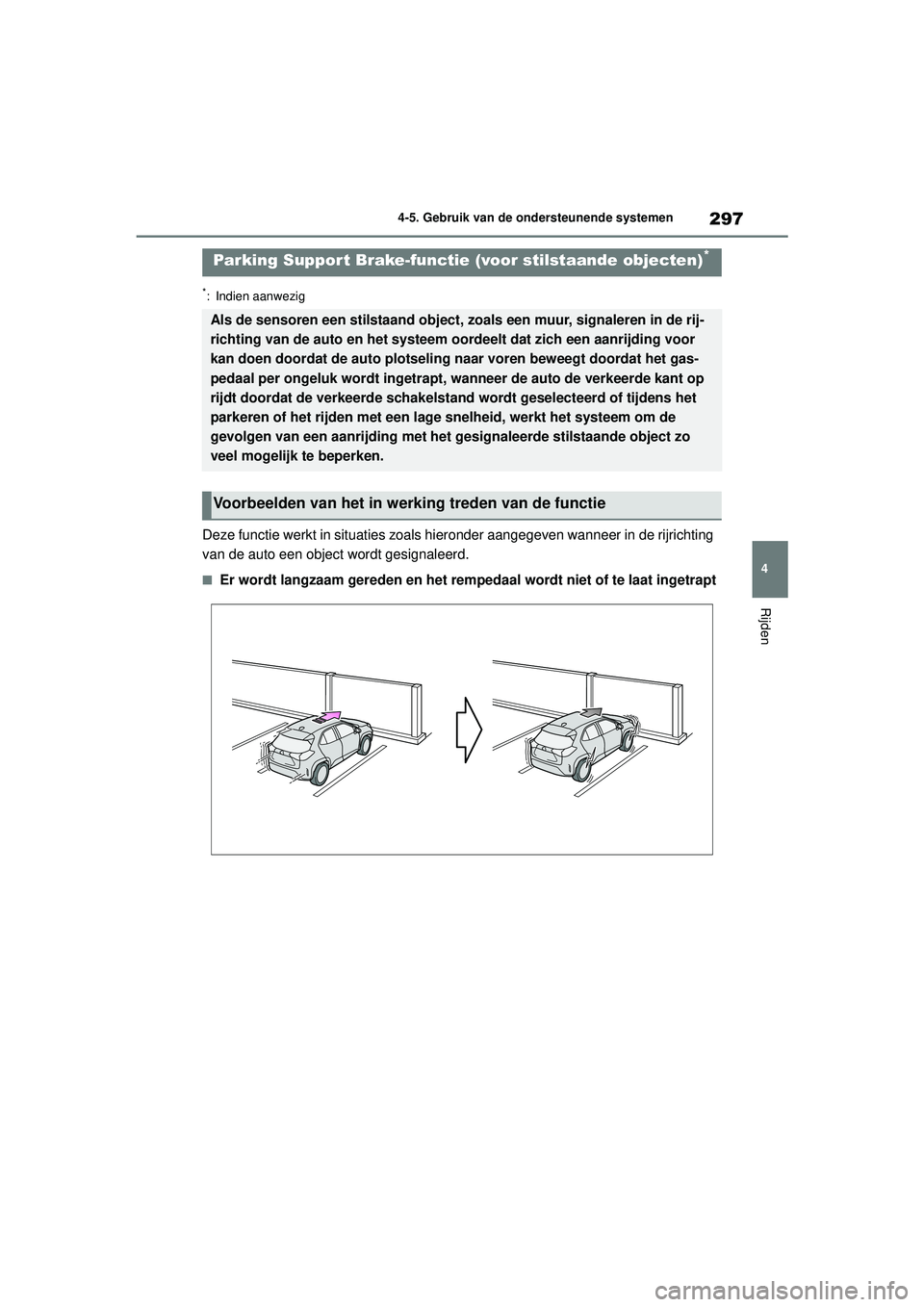

Deze functie werkt in situaties zoals hieronder aangegeven wanneer in de rijrichting
van de auto een object wordt gesignaleerd.
■Er wordt langzaam gereden en het rempedaal wordt niet of te laat ingetrapt
Parking Suppor t Brake-functie (voor stilstaande objecten)*
Als de sensoren een stilstaand object, zoals een muur, signaleren in de rij-
richting van de auto en het systeem oordeelt dat zich een aanrijding voor
kan doen doordat de auto plotseling naar voren beweegt doordat het gas-
pedaal per ongeluk wordt ingetrapt, wanneer de auto de verkeerde kant op
rijdt doordat de verkeerde schakelstand wordt geselecteerd of tijdens het
parkeren of het rijden met een lage snelheid, werkt het systeem om de
gevolgen van een aanrijding met het gesignaleerde stilstaande object zo
veel mogelijk te beperken.
Voorbeelden van het in werking treden van de functie
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 297 Tuesday, June 1, 2021 1:48 PM
