TOYOTA YARIS CROSS 2021 Manuale duso (in Italian)

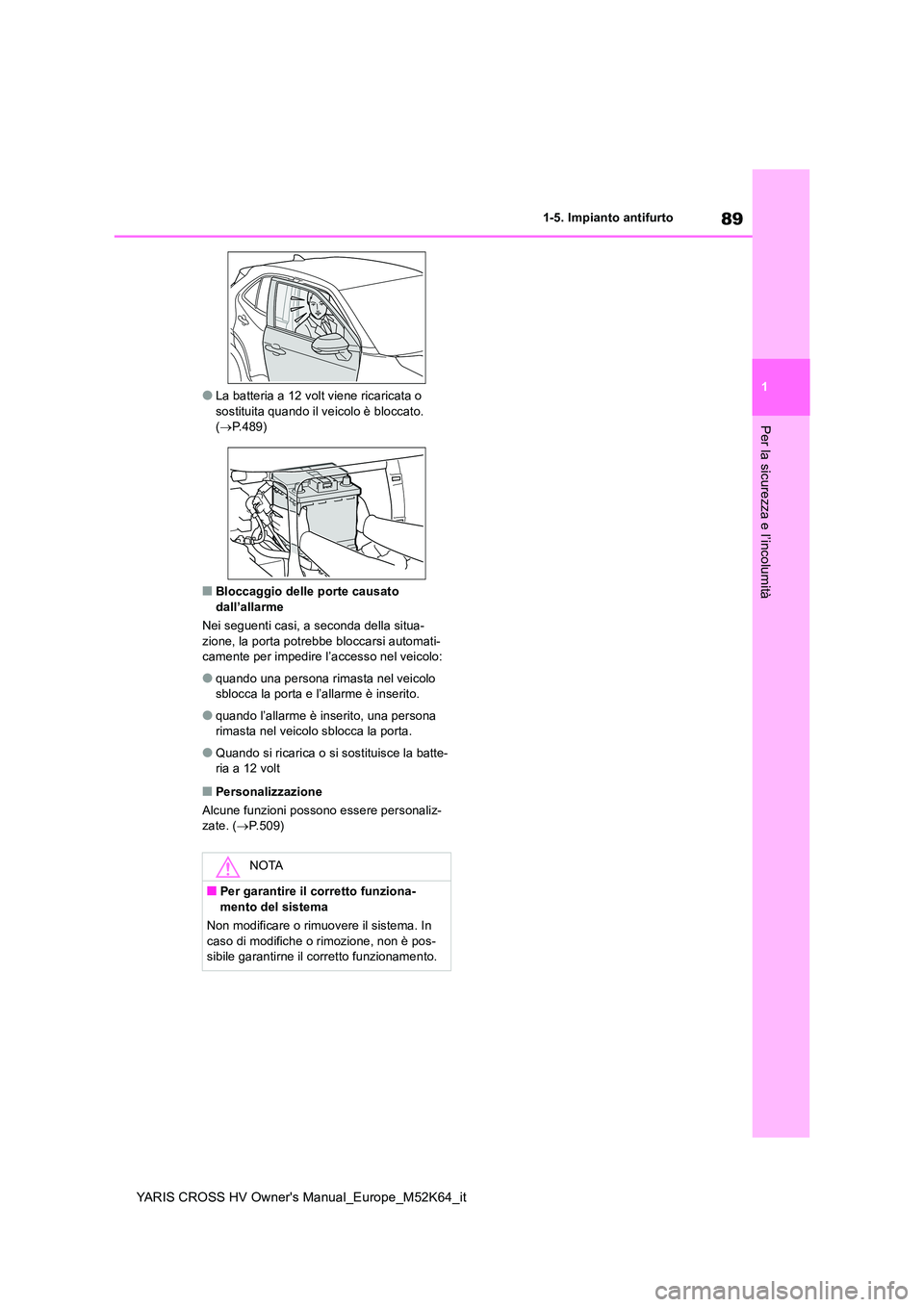

89
1
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
1-5. Impianto antifurto
Per la sicurezza e l’incolumità
●La batteria a 12 volt viene ricaricata o sostituita quando il veicolo è bloccato. ( P.489)
■Bloccaggio delle porte causato dall’allarme
Nei seguenti casi, a seconda della situa-
zione, la porta potrebbe bloccarsi automati- camente per impedire l’accesso nel veicolo:
●quando una persona rimasta nel veicolo sblocca la porta e l’allarme è inserito.
●quando l’allarme è inserito, una persona rimasta nel veicolo sblocca la porta.
●Quando si ricarica o si sostituisce la batte-ria a 12 volt
■Personalizzazione
Alcune funzioni possono essere personaliz- zate. ( P.509)
NOTA
■Per garantire il corretto funziona- mento del sistema
Non modificare o rimuovere il sistema. In
caso di modifiche o rimozione, non è pos- sibile garantirne il corretto funzionamento.

90
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
1-5. Impianto antifurto

2
91
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
2
Informazioni e indicatori dello stato del veicolo
Informazioni e indicatori
dello stato del veicolo
2-1. Quadro strumenti
Spie di avvertimento e indicatori 92
Indicatori e misuratori (display da
4,2 pollici) ............................... 97
Indicatori e misuratori (display da 7
pollici) .................................. 102
Display multifunzione (display da
4,2 pollici) ............................ 108
Display multifunzione (display da 7
pollici) .................................. 114
Head-up display..................... 122
Schermata di monitoraggio ener-
gia/consumi ......................... 126

92
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
2-1. Quadro strumenti
2-1.Quadro strumenti
A scopo illustrativo, le figure che seguono illustrano tutte le spie di avvertimento e
tutti gli indicatori accesi.
Veicoli con display da 4,2 pollici
Veicoli con display da 7 pollici (quando è presente un tachimet ro analogico)
Spie di avver timento e indicatori
Le spie di avvertimento e gli indicatori sul quadro strumenti, sul pannello
centrale e sugli specchietti retrovisori esterni informano il g uidatore circa
lo stato dei vari sistemi del veicolo.
Spie di avvertimento e indicator i visualizzati sul quadro strumenti

93
2
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
Veicoli con display da 7 pollici (quando è presente un tachimetro digitale)
Le spie di avvertimento informano il
guidatore sui malfunzionamenti in ogni
sistema del veicolo indicato.
Spie di avvertimento
(rossa)
Spia di avvertimento impianto
frenante*1 ( P.447)
(gialla)
Spia di avvertimento impianto
frenante*1 ( P.447)
Spia di avvertimento alta tempe-
ratura del refrigerante*2
( P.448)
Spia di avvertimento sistema
ibrido surriscaldato*2 ( P.448)
Spia di avvertimento del sistema
di carica*2 ( P.448)
Spia di avvertimento bassa pres-
sione olio motore*2 ( P.448)
Spia guasto*1, 3 ( P.449)
Spia di avvertimento SRS*1
( P.449)
Spia di avvertimento ABS*1
( P.449)
Spia di avvertimento del funzio-
namento inappropriato del
pedale*2 ( P.450)
(rossa)
Spia di avvertimento servosterzo
elettrico*1, 3 ( P.450)
(gialla)
Spia di avvertimento servosterzo
elettrico*1, 3 ( P.450)
Spia di avvertimento basso
livello carburante ( P.450)
Spia di promemoria cinture di
sicurezza guidatore e passeg-
gero anteriore non allacciate
( P.451)
Spie di promemoria cinture
di sicurezza passeggeri
posteriori*2 ( P.451)
Spia di avvertimento pressione
pneumatici*1, 3 ( P.452)
(arancione)
Indicatore LTA*2 (se presente)
( P.452)
(Lampeggia)
Indicatore sensore assistenza al
parcheggio Toyota DISATTI-
VAT O*1, 3 (se presente)
( P.453)

94
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
2-1. Quadro strumenti
*1: Queste spie si accendono quando l’inter-
ruttore POWER si trova su ON, ad indi-
care che è in corso una verifica del
sistema. Esse si spegneranno dopo
l’avviamento del sistema ibrido o dopo
alcuni secondi. Potrebbe essere pre-
sente un malfunzionamento nel sistema
se le luci non si accendono, o non si
spengono. Far controllare il veicolo da un
qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*2: Questa spia si accende sul display multi-
funzione.
*3: Questa spia si accende sul display multi-
funzione (solo con display da 7 pollici).
Gli indicatori informano il guidatore
sullo stato operativo dei vari sistemi del
veicolo.
(Lampeggia)
Indicatore RCTA OFF*1, 3 (se
presente) ( P.453)
Indicatore PKSB OFF*1, 3 (se
presente) ( P.454)
(Lampeggia o si accende)
Spia di avvertimento PCS*1 (se
presente) ( P.454)
Indicatore pattinamento*1
( P.455)
(Lampeggia)
Indicatore freno di staziona-
mento ( P.455)
(Lampeggia)
Indicatore del mantenimento dei
freni attivo*1 ( P.455)
AVVISO
■Se la spia di avvertimento di un
sistema di sicurezza non si accende
Se la spia di un sistema di sicurezza, come ad esempio la spia di avvertimento ABS e la spia di avvertimento airbag SRS,
non si accende quando si avvia il sistema ibrido, ciò potrebbe significare che questi sistemi non sono disponibili e pertanto non
sono in grado di offrire la necessaria prote- zione in caso d’incidente, con conse-guente possibilità di lesioni gravi o mortali.
Se ciò si verifica, far controllare immedia- tamente il veicolo da un qualsiasi conces-sionario autorizzato Toyota o officina, o un
altro professionista adeguatamente qualifi- cato e attrezzato.
Indicatori
Indicatore di direzione ( P.204)
Indicatore luce di coda*1
( P.210)
Indicatore fari abbaglianti
( P.212)
Indicatore AHS*1 (se presente)
( P.216)
Indicatore AHB*1 (se presente)
( P.219)
Indicatore faro fendinebbia*1 (se
presente) ( P.222)
Indicatore faro retronebbia*1
( P.222)
Spia di avvertimento PCS*2, 3
(se presente) ( P.239)
Indicatore regolatore della velo-
cità di crociera*4 (se presente)
( P.256)

95
2
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
*1: Questa spia si accende sul display multi-
funzione (solo con display da 7 pollici).
*2: Queste spie si accendono quando l’inter-
ruttore POWER si trova su ON, ad indi-
care che è in corso una verifica del
sistema. Esse si spegneranno dopo
l’avviamento del sistema ibrido o dopo
alcuni secondi. Potrebbe essere pre-
sente un malfunzionamento nel sistema
se le luci non si accendono, o non si
spengono. Far controllare il veicolo da un
qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*3: Questa luce si accende quando il
sistema è disattivato.
*4: Questa spia si accende sul display multi-
funzione.
*5: A seconda della condizione di funziona-
Indicatore del Regolatore della
velocità di crociera a radar dina-
mico*4 (se presente) ( P.256) Indicatore del regolatore della
velocità di crociera “SET” *4 (se
presente) ( P.256)
*5
Indicatore LTA*4 (se presente)
( P.236, 252)
Indicatori degli specchietti retro-
visori esterni con BSM*2, 6 (se
presenti) ( P.275, 291)
Indicatore BSM SPENTO*1, 3 (se
presente) ( P.275)
Indicatore sensore assistenza al
parcheggio Toyota DISATTI-
VAT O*1, 2, 3 (se presente)
( P.281)
Indicatore RCTA OFF*1, 2, 3 (se
presente) ( P.291)
Indicatore PKSB OFF*1, 2, 3 (se
presente) ( P.298)
Indicatore limitatore di velocità
(se presente) ( P.268)
(Lampeggia)
Indicatore pattinamento*2
( P.344)
Indicatore VSC disattivato*2, 3
( P.345)
Indicatore del sistema di entrata
e avviamento intelligente*4
( P.195)
Indicatore “READY”*1 ( P.195)
Indicatore modalità di guida EV*1
( P.199)
Indicatore freno di staziona-
mento ( P.205)
Indicatore impianto di manteni-
mento freni in standby*1, 2
( P.208)
Indicatore del mantenimento dei
freni attivo*2 ( P.208)
Indicatore EV*1 ( P. 7 8 )
Indicatore di temperatura
esterna bassa*4, 7 ( P.97, 102)
Indicatore di sicurezza ( P. 8 6 ,
88)
Indicatore “PASSENGER
AIR BAG”*2, 8 ( P.48)
Indicatore della modalità di
guida Eco*4 ( P.337)
Indicatore POWER MODE*4
( P.337)
Indicatore della modalità Trail*4
(se presente) ( P.338)
Indicatore della modalità Snow*4
(se presente) ( P.340)
(si accende o lampeggia)
Indicatore del sistema di con-
trollo assistenza nella guida in
discesa*1, 2 (se presente)
( P.340)

96
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
2-1. Quadro strumenti
mento, il colore e l’accensione/lampeg-
giamento della spia cambiano.
*6: Questa spia si illumina sugli specchietti
retrovisori esterni.
*7: Quando la temperatura esterna è di circa
3°C o inferiore, questo indicatore lam-
peggerà per circa 10 secondi, poi rimarrà
acceso fisso.
*8: Questa spia si accende sul pannello cen-
trale.

97
2
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
■Ubicazione degli indicatori e dei misuratori
Le unità di misura potrebbero variare a seconda della destinazione prevista per il veicolo.
Indicatore sistema ibrido (P. 9 8 )
Visualizza la potenza del sistema ibrido o il livello di rigenerazione
Display multifunzione
Visualizza una grande varietà di dati relativi alla guida utili per il guidatore (P.108)
Visualizza messaggi di avvertimento in caso di guasto ( P.458)
Orologio (P.100, 101)
Ta c h i m e t r o
Mostra la velocità del veicolo
Misuratore della temperatura refrigerante motore
Visualizza la temperatura del refrigerante motore
Indicatore di livello carburante
Indica il livello del carburante. Il livello effettivo del carb urante potrebbe non essere visualiz-
zato correttamente nelle seguenti situazioni:
• Dopo il rifornimento di soltanto una piccola quantità di carbu rante (circa 5 l o meno)
• Quando si è fermi su una collina o su un’altra strada in pende nza
Indicatori e misuratori (display da 4,2 pollici)
I misuratori mostrano varie informazioni relative alla guida.
Visualizzazione misuratori

98
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
2-1. Quadro strumenti
• Durante la guida su una strada in pendenza o lungo una curva
Display contachilometri e contachilometri parziale ( P. 9 9 )
Temperatura esterna
Visualizza la temperatura esterna nella gamma compresa tra -40° C e 60°C
Pulsante cambio visualizzazione (P.99)
Indicatore della posizione di innesto ( P.201)
■Velocità del motore
Sui veicoli ibridi, la velocità del motore è con- trollata in modo preciso per contribuire a
migliorare l’efficienza del consumo di carbu- rante e ridurre le emissioni di scarico ecc.È tuttavia possibile che la velocità del motore
visualizzata risulti diversa anche a parità di modalità di funzionamento del veicolo e con-dizioni di guida.
■Indicatore sistema ibrido
Zona rigenerazione (CHG)
Visualizza lo stato della rigenerazione*.
L’energia rigenerata verrà utilizzata per cari-
care la batteria ibrida (batteria di trazione).
Zona Eco ibrida
Mostra che l’alimentazione a benzina non
viene utilizzata spesso.
Il motore a benzina si arresterà automatica-
mente e si riavvierà in presenza di varie con-
dizioni.
Zona Eco
Mostra che il veicolo viene guidato in modo
ecologico.
Mantenendo l’ago dell’indicatore entro la
zona Eco, è possibile guidare il veicolo in
modo più ecologico.
Zona Power
Mostra che la gamma di guida ecologica è
stata superata (durante la guida alla massima
potenza, ecc.).
*: Il termine “rigenerazione” utilizzato in que-
sto manuale è riferito alla conversione
dell’energia creata dal movimento del vei-
colo in energia elettrica.
Nella situazione seguente, l’indicatore
sistema ibrido non funziona.
●L’indicatore sistema ibrido non è acceso.
●La leva del cambio è in una posizione diversa da D o da B.
■Display temperatura esterna
●Nelle situazioni descritte di seguito potrebbe non essere visualizzata la tempe-
ratura esterna corretta o la visualizzazione potrebbe richiedere più tempo del normale:• Quando il veicolo è fermo o si viaggia a
bassa velocità (meno di 25 km/h) • Quando la temperatura esterna varia improvvisamente (all’ingresso o all’uscita
da un garage, da una galleria, ecc.)
