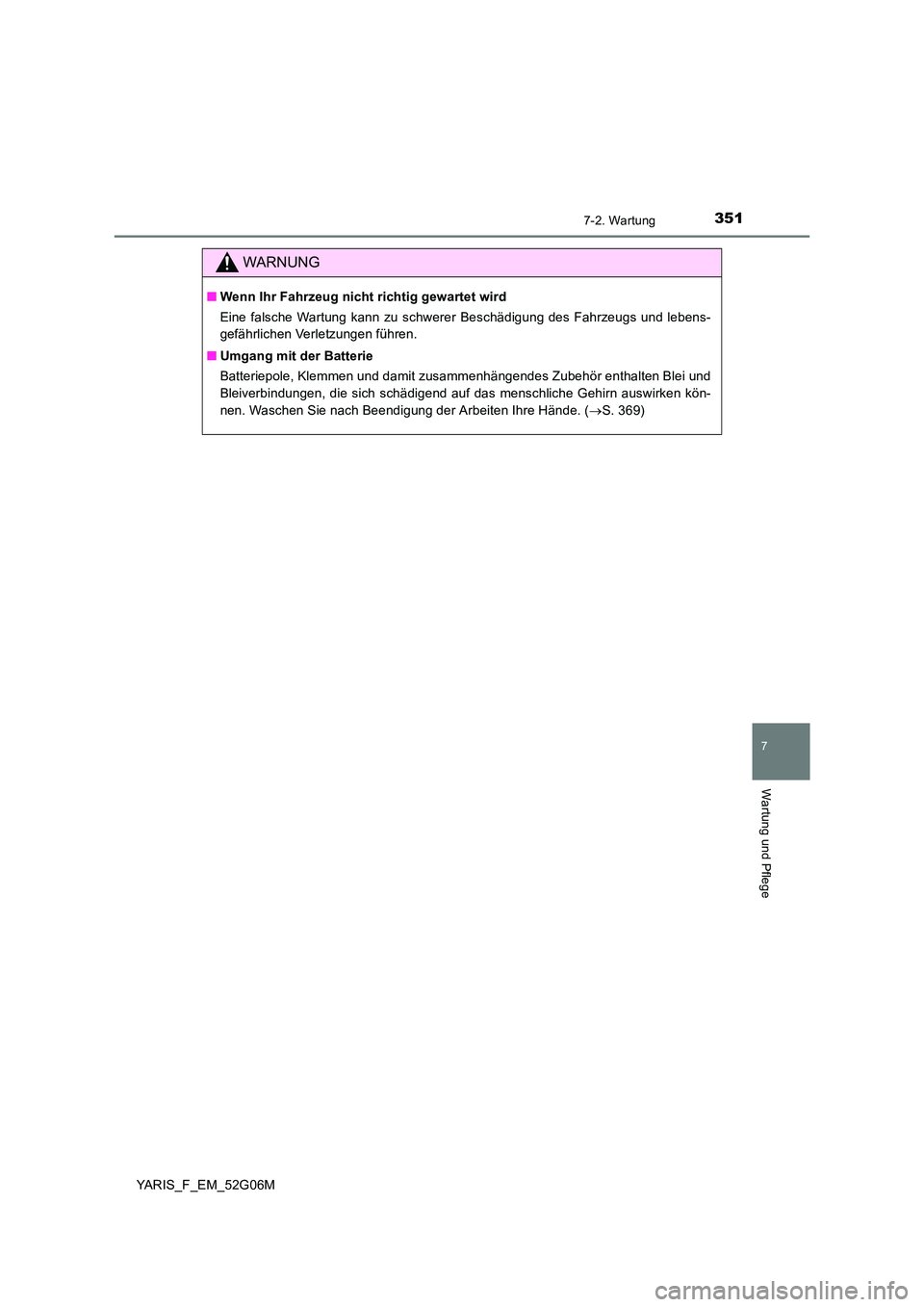

3517-2. Wartung
7
Wartung und Pflege
YARIS_F_EM_52G06M
WARNUNG
■Wenn Ihr Fahrzeug nicht richtig gewartet wird
Eine falsche Wartung kann zu schwerer Beschädigung des Fahrzeugs und lebens-
gefährlichen Verletzungen führen.
■ Umgang mit der Batterie
Batteriepole, Klemmen und damit zusammenhängendes Zubehör enthalten Blei und
Bleiverbindungen, die sich schädigend auf das menschliche Gehirn auswirken kön-
nen. Waschen Sie nach Beendigung der Arbeiten Ihre Hände. ( S. 369)

3527-3. Wartung in Eigenregie
YARIS_F_EM_52G06M

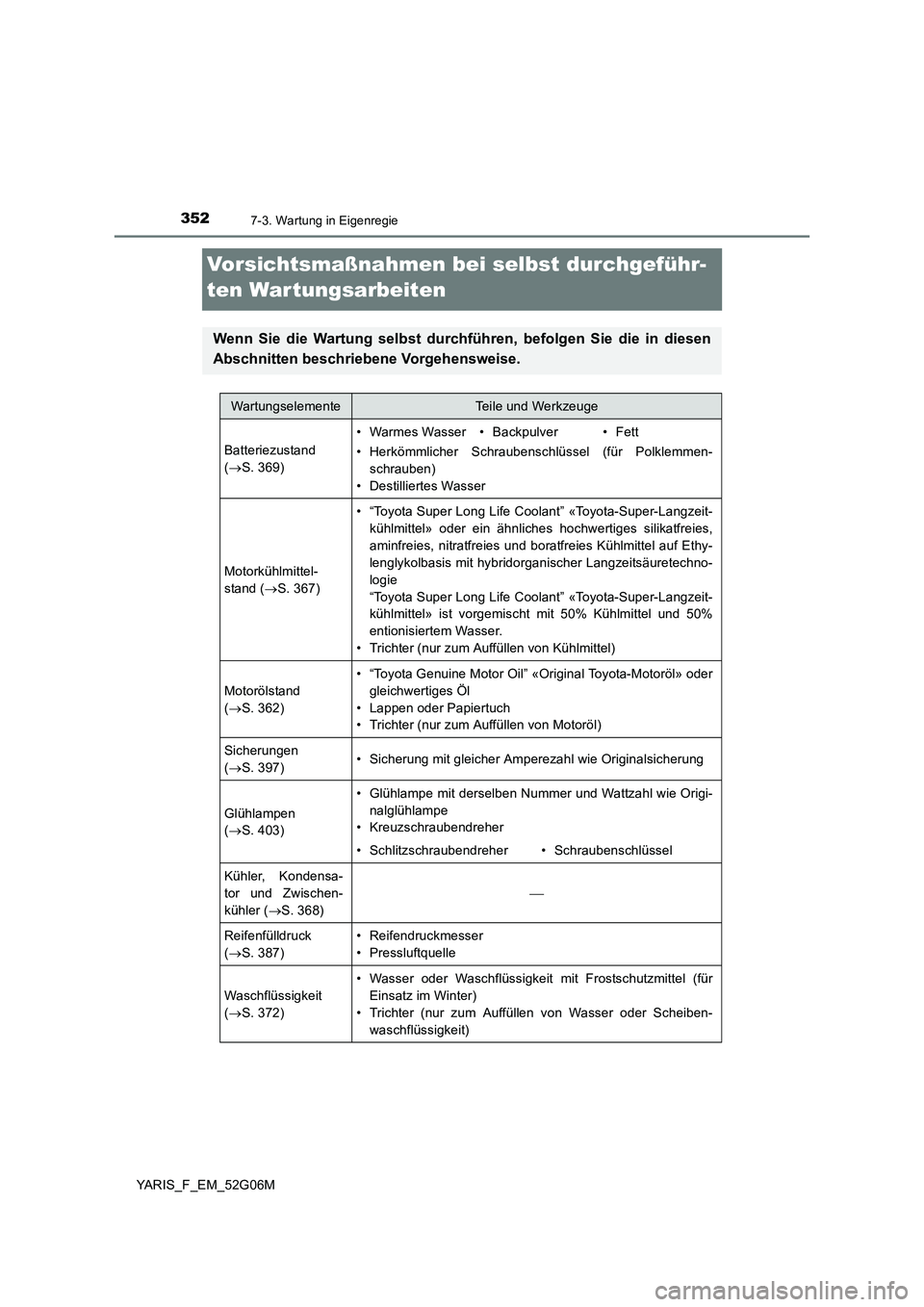

Vorsichtsmaßnahmen bei selbst durchgeführ-
ten Wartungsarbeiten
Wenn Sie die Wartung selbst durchführen, befolgen Sie die in diesen
Abschnitten beschriebene Vorgehensweise.
WartungselementeTeile und Werkzeuge
Batteriezustand
( S. 369)
• Warmes Wasser• Backpulver•Fett
• Herkömmlicher Schraubenschlüssel (für Polklemmen-
schrauben)
• Destilliertes Wasser
Motorkühlmittel-
stand ( S. 367)
• “Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel» oder ein ähnliches hochwertiges silikatfreies,
aminfreies, nitratfreies und boratfreies Kühlmittel auf Ethy-
lenglykolbasis mit hybridorganischer Langzeitsäuretechno-
logie
“Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel» ist vorgemischt mit 50% Kühlmittel und 50%
entionisiertem Wasser.
• Trichter (nur zum Auffüllen von Kühlmittel)
Motorölstand
( S. 362)
• “Toyota Genuine Motor Oil” «Original Toyota-Motoröl» oder
gleichwertiges Öl
• Lappen oder Papiertuch
• Trichter (nur zum Auffüllen von Motoröl)
Sicherungen
( S. 397)• Sicherung mit gleicher Amperezahl wie Originalsicherung
Glühlampen
( S. 403)
• Glühlampe mit derselben Nummer und Wattzahl wie Origi-
nalglühlampe
• Kreuzschraubendreher
• Schlitzschraubendreher• Schraubenschlüssel
Kühler, Kondensa-
tor und Zwischen-
kühler ( S. 368)

Reifenfülldruck
( S. 387)
• Reifendruckmesser
• Pressluftquelle
Waschflüssigkeit
( S. 372)
• Wasser oder Waschflüssigkeit mit Frostschutzmittel (für
Einsatz im Winter)
• Trichter (nur zum Auffüllen von Wasser oder Scheiben-
waschflüssigkeit)

3537-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_EM_52G06M

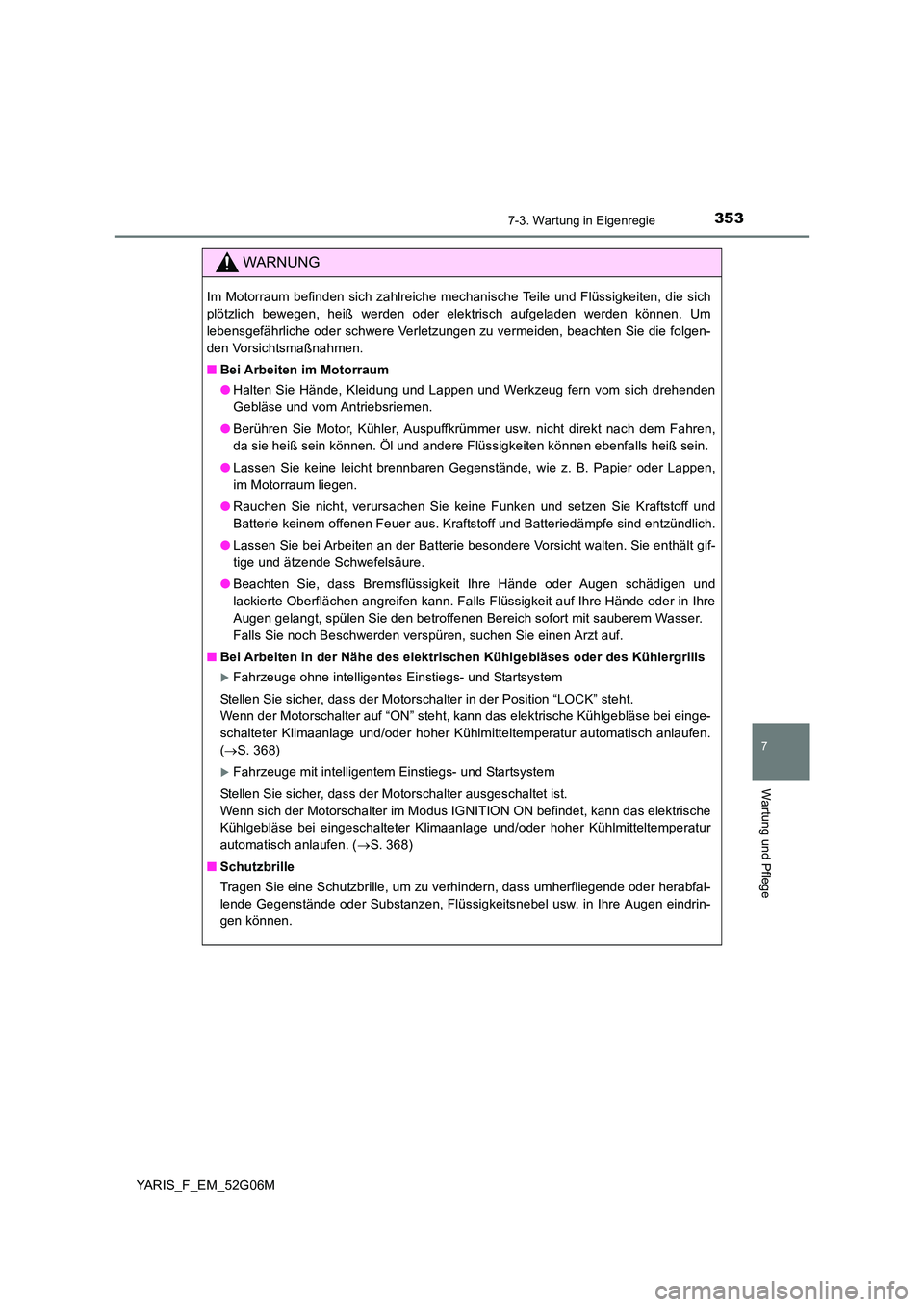

WARNUNG
Im Motorraum befinden sich zahlreiche mechanische Teile und Flüssigkeiten, die sich
plötzlich bewegen, heiß werden oder elektrisch aufgeladen werden können. Um
lebensgefährliche oder schwere Verletzungen zu vermeiden, beachten Sie die folgen-
den Vorsichtsmaßnahmen.
■ Bei Arbeiten im Motorraum
● Halten Sie Hände, Kleidung und Lappen und Werkzeug fern vom sich drehenden
Gebläse und vom Antriebsriemen.
● Berühren Sie Motor, Kühler, Auspuffkrümmer usw. nicht direkt nach dem Fahren,
da sie heiß sein können. Öl und andere Flüssigkeiten können ebenfalls heiß sein.
● Lassen Sie keine leicht brennbaren Gegenstände, wie z. B. Papier oder Lappen,
im Motorraum liegen.
● Rauchen Sie nicht, verursachen Sie keine Funken und setzen Sie Kraftstoff und
Batterie keinem offenen Feuer aus. Kraftstoff und Batteriedämpfe sind entzündlich.
● Lassen Sie bei Arbeiten an der Batterie besondere Vorsicht walten. Sie enthält gif-
tige und ätzende Schwefelsäure.
● Beachten Sie, dass Bremsflüssigkeit Ihre Hände oder Augen schädigen und
lackierte Oberflächen angreifen kann. Falls Flüssigkeit auf Ihre Hände oder in Ihre
Augen gelangt, spülen Sie den betroffenen Bereich sofort mit sauberem Wasser.
Falls Sie noch Beschwerden verspüren, suchen Sie einen Arzt auf.
■ Bei Arbeiten in der Nähe des elektrischen Kühlgebläses oder des Kühlergrills
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Stellen Sie sicher, dass der Motorschalter in der Position “LOCK” steht.
Wenn der Motorschalter auf “ON” steht, kann das elektrische Kühlgebläse bei einge-
schalteter Klimaanlage und/oder hoher Kühlmitteltemperatur automatisch anlaufen.
( S. 368)
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Stellen Sie sicher, dass der Motorschalter ausgeschaltet ist.
Wenn sich der Motorschalter im Modus IGNITION ON befindet, kann das elektrische
Kühlgebläse bei eingeschalteter Klimaanlage und/oder hoher Kühlmitteltemperatur
automatisch anlaufen. ( S. 368)
■ Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhindern, dass umherfliegende oder herabfal-
lende Gegenstände oder Substanzen, Flüssigkeitsnebel usw. in Ihre Augen eindrin-
gen können.

3547-3. Wartung in Eigenregie
YARIS_F_EM_52G06M
HINWEIS
■Wenn Sie den Luftfilter ausbauen
Fahren mit ausgebautem Luftfilter kann zu erhöhtem Motorverschleiß führen, da die
Luft schwebende Schmutzpartikel enthält.
■ Wenn der Flüssigkeitsstand zu niedrig oder zu hoch ist
Es ist normal, dass der Bremsflüssigkeitsstand geringfügig absinkt, wenn die Brems-
beläge verschleißen oder der Flüssigkeitsstand im Druckspeicher hoch ist.
Falls häufiges Nachfüllen des Ausgleichsbehälters notwendig ist, kann eine ernst-
hafte Störung vorliegen.

3557-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_EM_52G06M

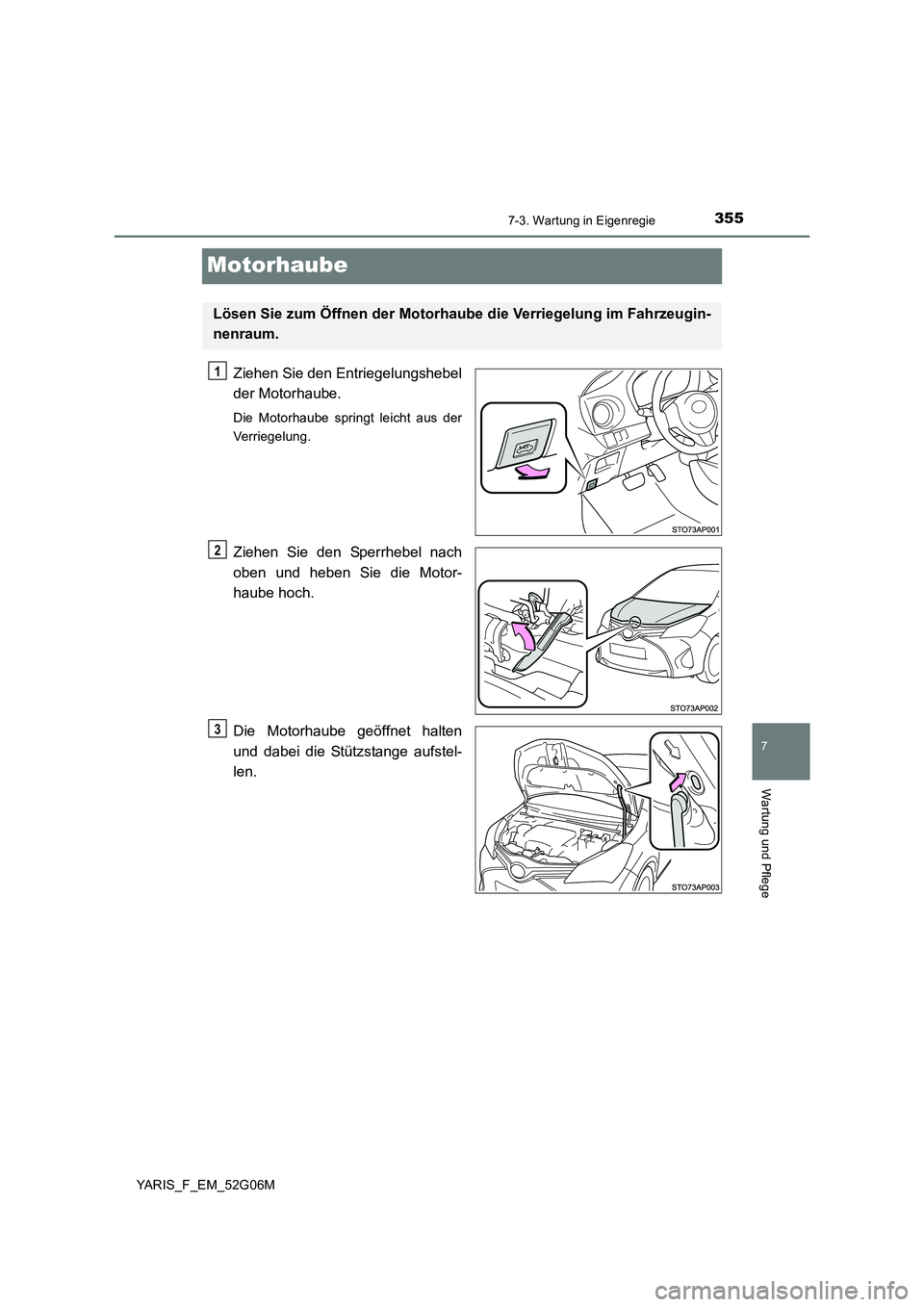

Motorhaube
Ziehen Sie den Entriegelungshebel
der Motorhaube.
Die Motorhaube springt leicht aus der
Verriegelung.
Ziehen Sie den Sperrhebel nach
oben und heben Sie die Motor-
haube hoch.
Die Motorhaube geöffnet halten
und dabei die Stützstange aufstel-
len.
Lösen Sie zum Öffnen der Motorhaube die Verriegelung im Fahrzeugin-
nenraum.
1
2
3

3567-3. Wartung in Eigenregie
YARIS_F_EM_52G06M

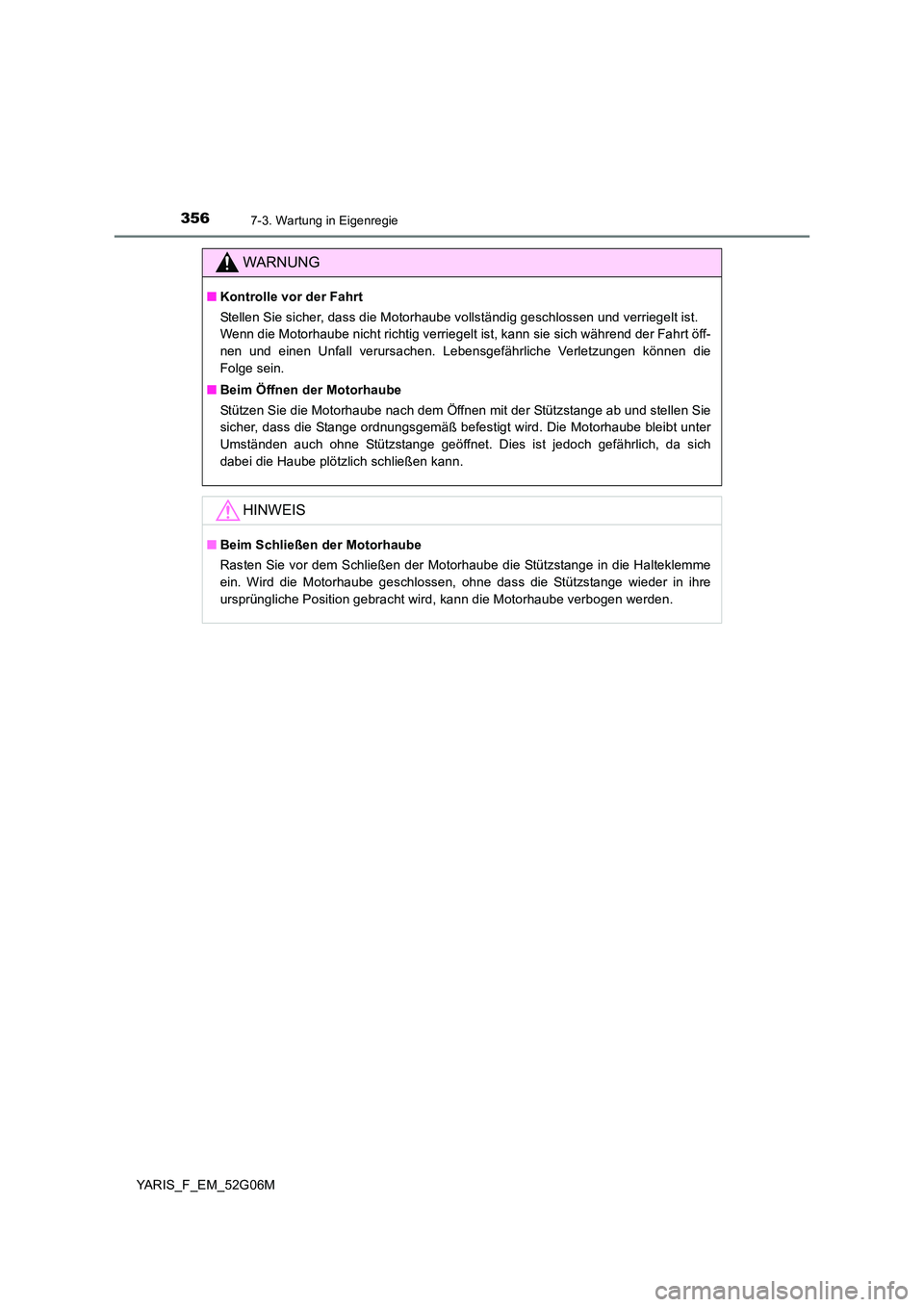

WARNUNG
■Kontrolle vor der Fahrt
Stellen Sie sicher, dass die Motorhaube vollständig geschlossen und verriegelt ist.
Wenn die Motorhaube nicht richtig verriegelt ist, kann sie sich während der Fahrt öff-
nen und einen Unfall verursachen. Lebensgefährliche Verletzungen können die
Folge sein.
■ Beim Öffnen der Motorhaube
Stützen Sie die Motorhaube nach dem Öffnen mit der Stützstange ab und stellen Sie
sicher, dass die Stange ordnungsgemäß befestigt wird. Die Motorhaube bleibt unter
Umständen auch ohne Stützstange geöffnet. Dies ist jedoch gefährlich, da sich
dabei die Haube plötzlich schließen kann.
HINWEIS
■ Beim Schließen der Motorhaube
Rasten Sie vor dem Schließen der Motorhaube die Stützstange in die Halteklemme
ein. Wird die Motorhaube geschlossen, ohne dass die Stützstange wieder in ihre
ursprüngliche Position gebracht wird, kann die Motorhaube verbogen werden.

3577-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_EM_52G06M

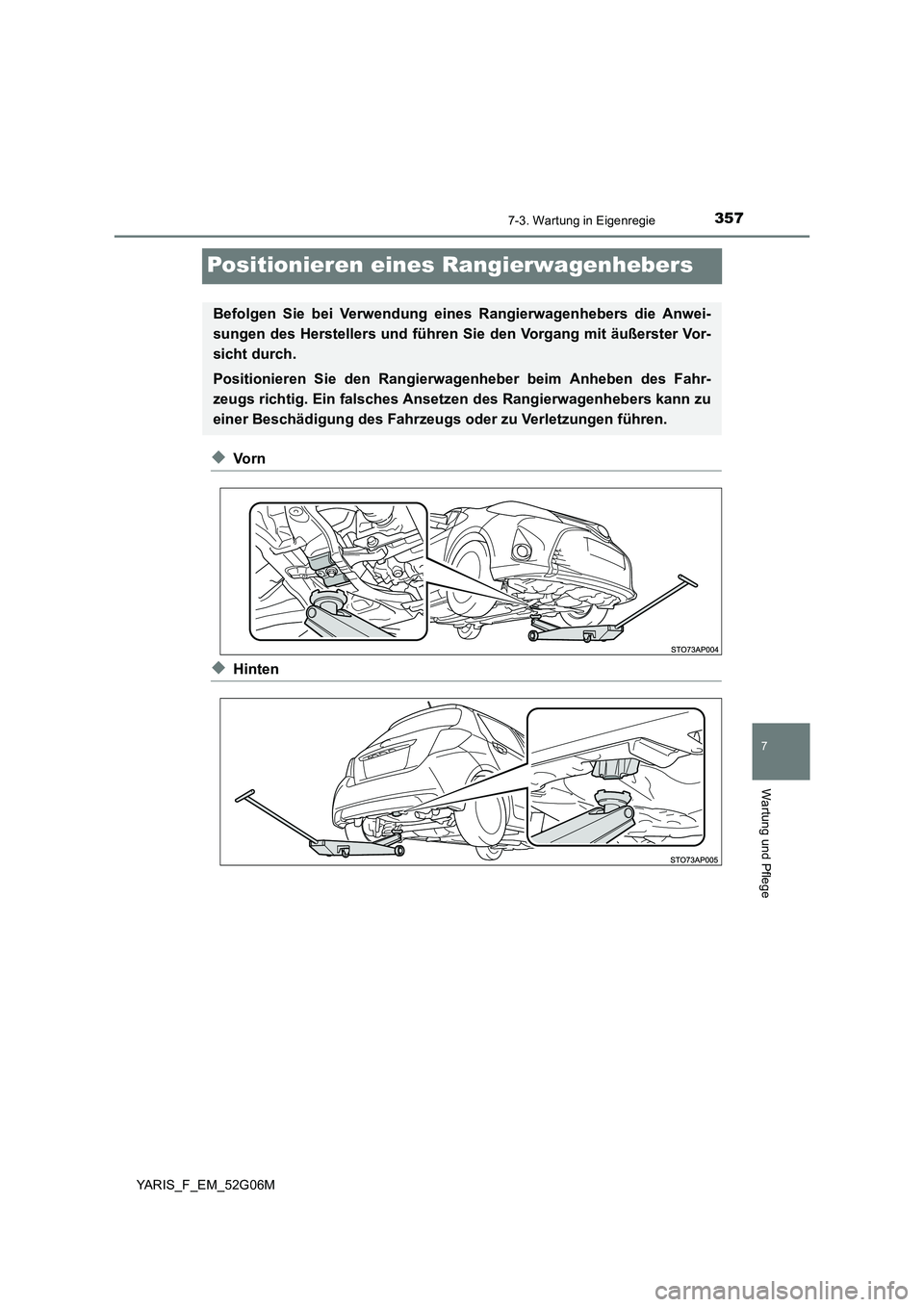

Positionieren eines Rangierwagenhebers
◆Vo r n
◆Hinten
Befolgen Sie bei Verwendung eines Rangierwagenhebers die Anwei-
sungen des Herstellers und führen Sie den Vorgang mit äußerster Vor-
sicht durch.
Positionieren Sie den Rangierwagenheber beim Anheben des Fahr-
zeugs richtig. Ein falsches Ansetzen des Rangierwagenhebers kann zu
einer Beschädigung des Fahrzeugs oder zu Verletzungen führen.

3587-3. Wartung in Eigenregie
YARIS_F_EM_52G06M

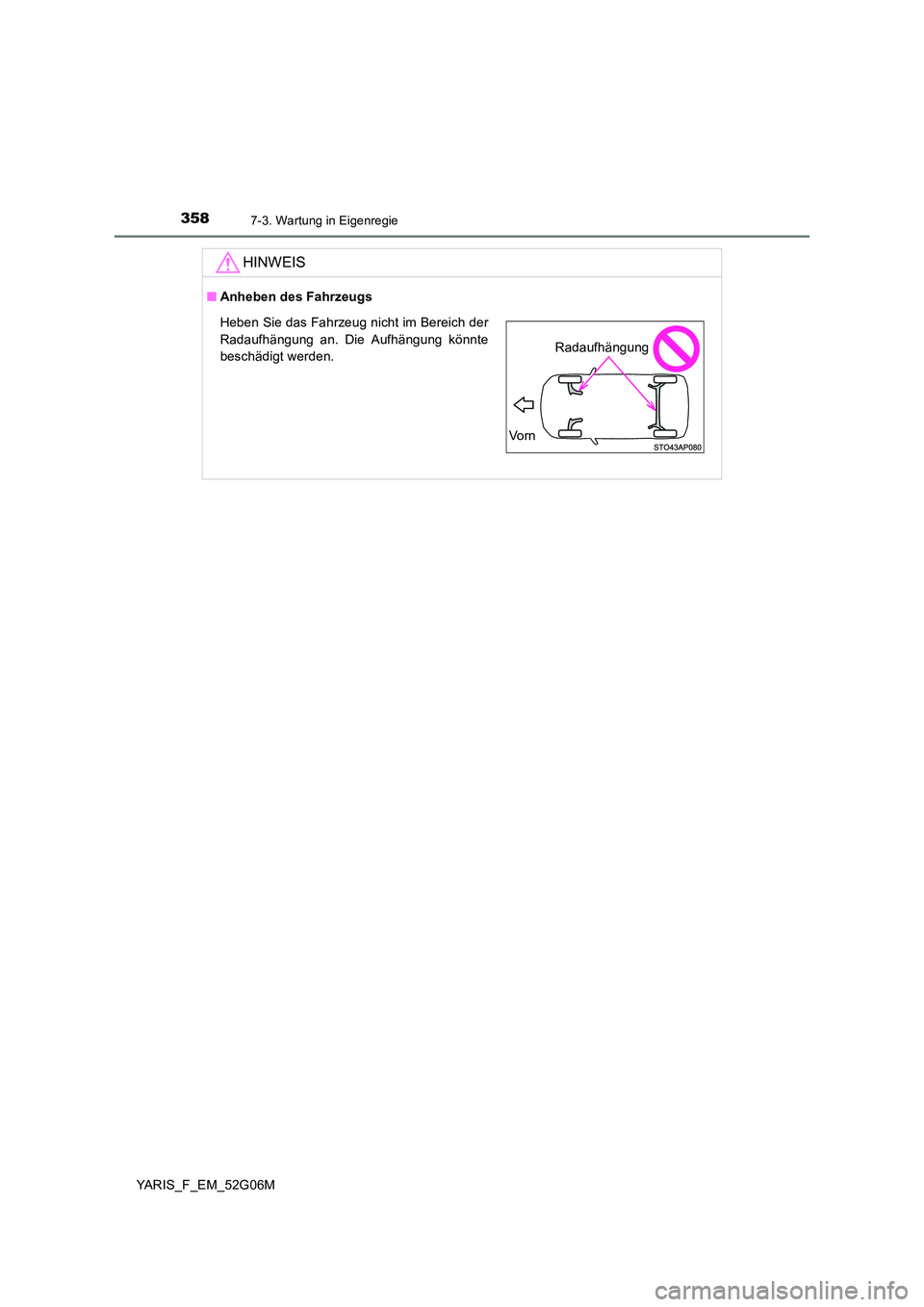

HINWEIS
■Anheben des Fahrzeugs
Heben Sie das Fahrzeug nicht im Bereich der
Radaufhängung an. Die Aufhängung könnte
beschädigt werden.
Vo rn
Radaufhängung

3597-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_F_EM_52G06M
Motorraum

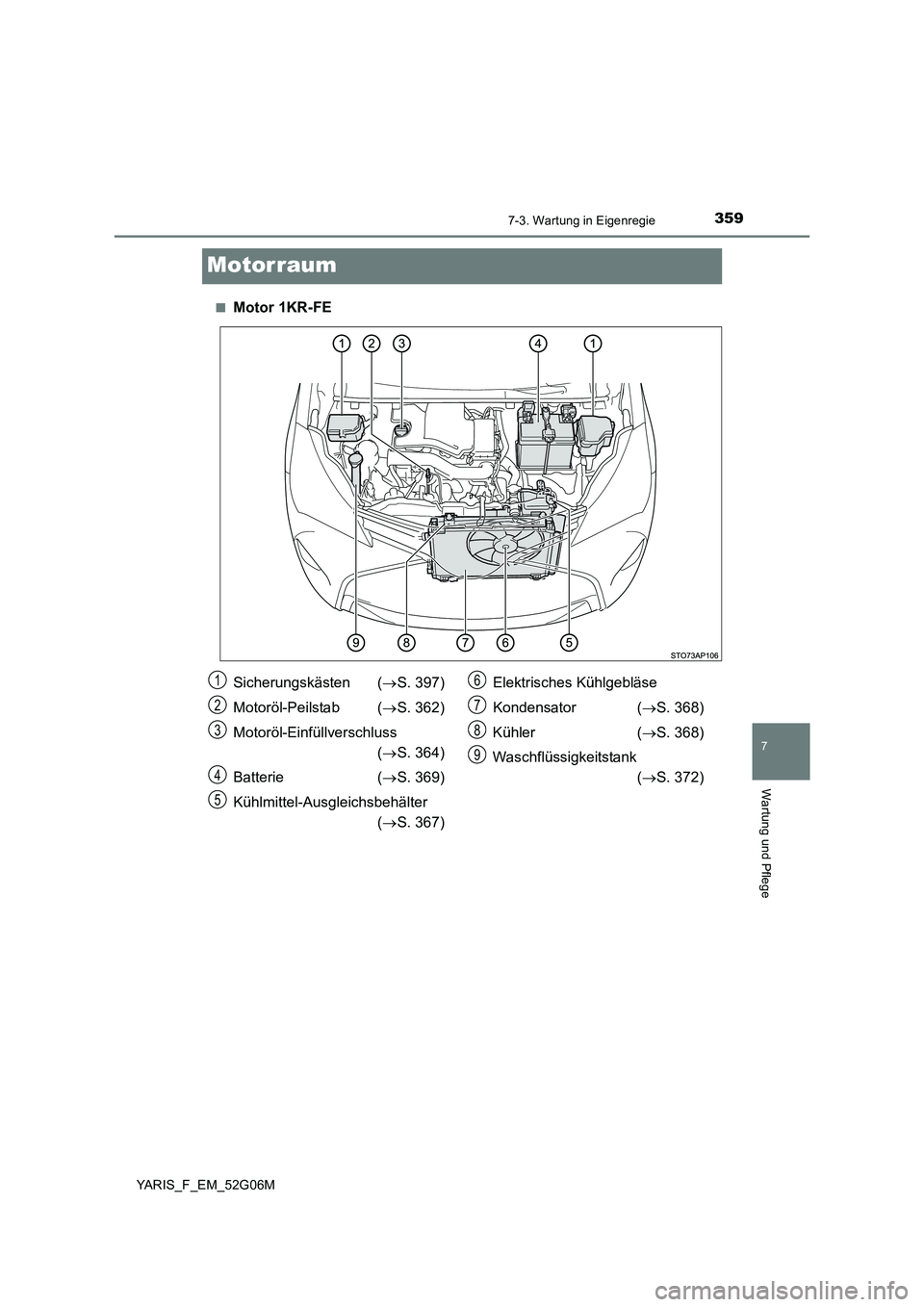

■Motor 1KR-FE
Sicherungskästen (S. 397)
Motoröl-Peilstab ( S. 362)
Motoröl-Einfüllverschluss
( S. 364)
Batterie ( S. 369)
Kühlmittel-Aus gleichsbehälter
( S. 367)
Elektrisches Kühlgebläse
Kondensator ( S. 368)
Kühler ( S. 368)
Waschflüssigkeitstank
( S. 372)
1
2
3
4
5
6
7
8
9

3607-3. Wartung in Eigenregie
YARIS_F_EM_52G06M

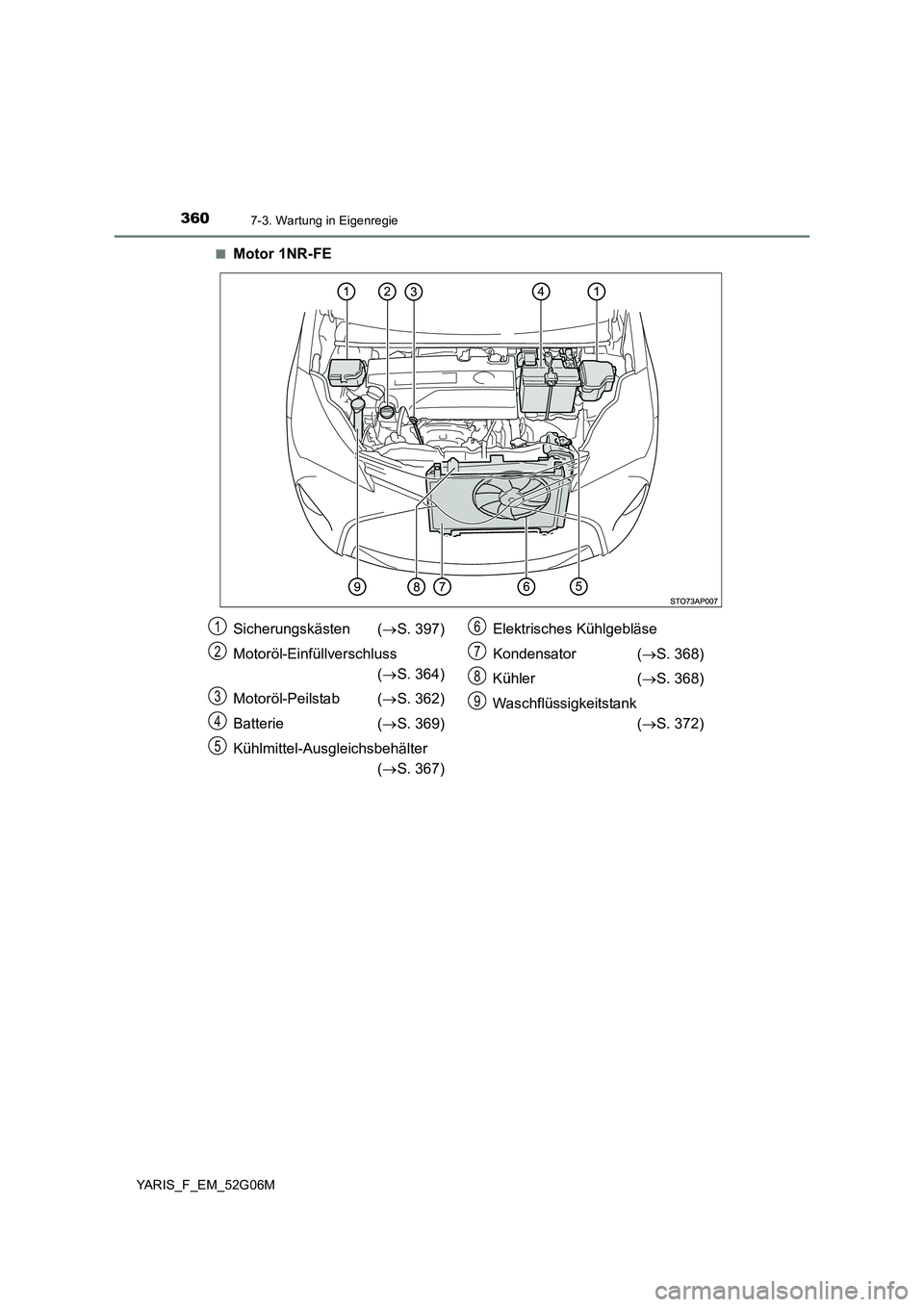

■Motor 1NR-FE
Sicherungskästen ( S. 397)
Motoröl-Einfüllverschluss
( S. 364)
Motoröl-Peilstab ( S. 362)
Batterie ( S. 369)
Kühlmittel-Aus gleichsbehälter
( S. 367)
Elektrisches Kühlgebläse
Kondensator ( S. 368)
Kühler ( S. 368)
Waschflüssigkeitstank
( S. 372)
1
2
3
4
5
6
7
8
9
