2144-3. Betjening af lygter og vinduesviskere

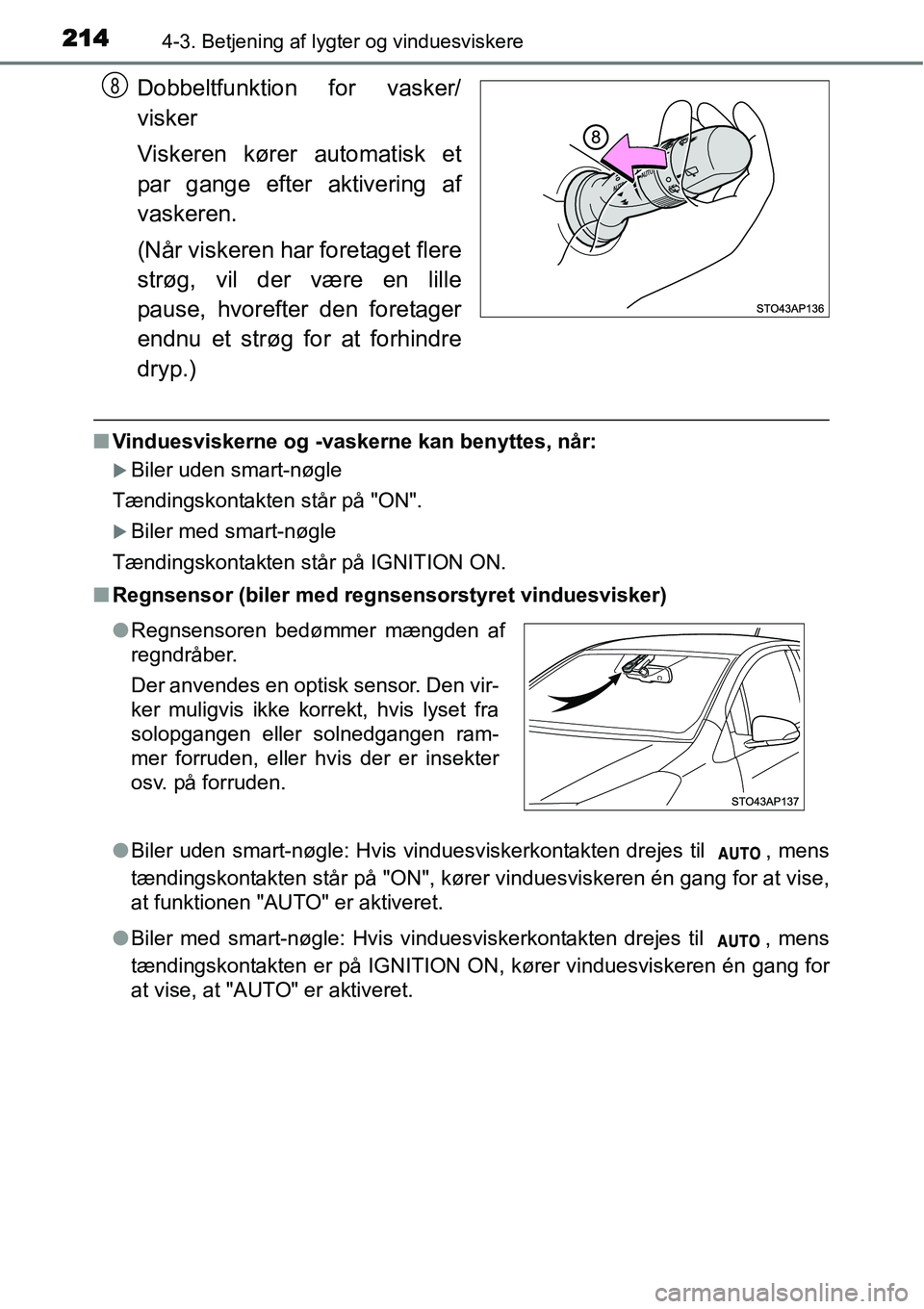

Dobbeltfunktion for vasker/
visker
Viskeren kører automatisk et
par gange efter aktivering af
vaskeren.
(Når viskeren har foretaget flere
strøg, vil der være en lille
pause, hvorefter den foretager
endnu et strøg for at forhindre
dryp.)
■Vinduesviskerne og -vaskerne kan benyttes, når:
XBiler uden smart-nøgle
Tændingskontakten står på "ON".
XBiler med smart-nøgle
Tændingskontakten står på IGNITION ON.
■Regnsensor (biler med regnsensorstyret vinduesvisker)
●Biler uden smart-nøgle: Hvis vinduesviskerkontakten drejes til , mens
tændingskontakten står på "ON", kører vinduesviskeren én gang for at vise,
at funktionen "AUTO" er aktiveret.
●Biler med smart-nøgle: Hvis vinduesviskerkontakten drejes til , mens
tændingskontakten er på IGNITION ON, kører vinduesviskeren én gang for
at vise, at "AUTO" er aktiveret.
8
●Regnsensoren bedømmer mængden af
regndråber.
Der anvendes en optisk sensor. Den vir-
ker muligvis ikke korrekt, hvis lyset fra
solopgangen eller solnedgangen ram-
mer forruden, eller hvis der er insekter
osv. på forruden.

2154-3. Betjening af lygter og vinduesviskere
4
Kørsel

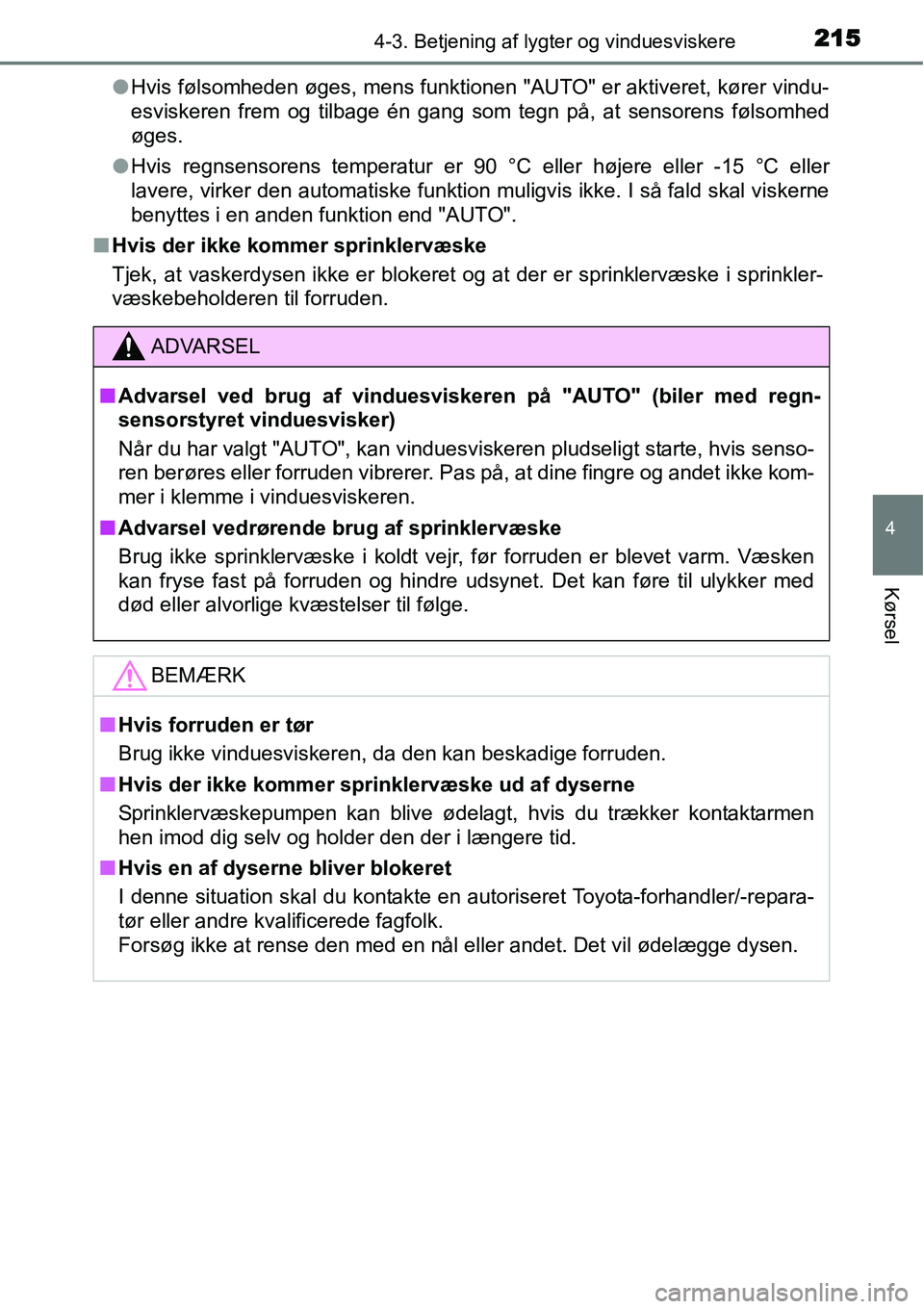

●Hvis følsomheden øges, mens funktionen "AUTO" er aktiveret, kører vindu-
esviskeren frem og tilbage én gang som tegn på, at sensorens følsomhed
øges.
●Hvis regnsensorens temperatur er 90 °C eller højere eller -15 °C eller
lavere, virker den automatiske funktion muligvis ikke. I så fald skal viskerne
benyttes i en anden funktion end "AUTO".
■Hvis der ikke kommer sprinklervæske
Tjek, at vaskerdysen ikke er blokeret og at der er sprinklervæske i sprinkler-
væskebeholderen til forruden.
ADVARSEL
■Advarsel ved brug af vinduesviskeren på "AUTO" (biler med regn-
sensorstyret vinduesvisker)
Når du har valgt "AUTO", kan vinduesviskeren pludseligt starte, hvis senso-
ren berøres eller forruden vibrerer. Pas på, at dine fingre og andet ikke kom-
mer i klemme i vinduesviskeren.
■Advarsel vedrørende brug af sprinklervæske
Brug ikke sprinklervæske i koldt vejr, før forruden er blevet varm. Væsken
kan fryse fast på forruden og hindre udsynet. Det kan føre til ulykker med
død eller alvorlige kvæstelser til følge.
BEMÆRK
■Hvis forruden er tør
Brug ikke vinduesviskeren, da den kan beskadige forruden.
■Hvis der ikke kommer sprinklervæske ud af dyserne
Sprinklervæskepumpen kan blive ødelagt, hvis du trækker kontaktarmen
hen imod dig selv og holder den der i længere tid.
■Hvis en af dyserne bliver blokeret
I denne situation skal du kontakte en autoriseret Toyota-forhandler/-repara-
tør eller andre kvalificerede fagfolk.
Forsøg ikke at rense den med en nål eller andet. Det vil ødelægge dysen.

2234-5. Toyota Safety Sense
4
Kørsel

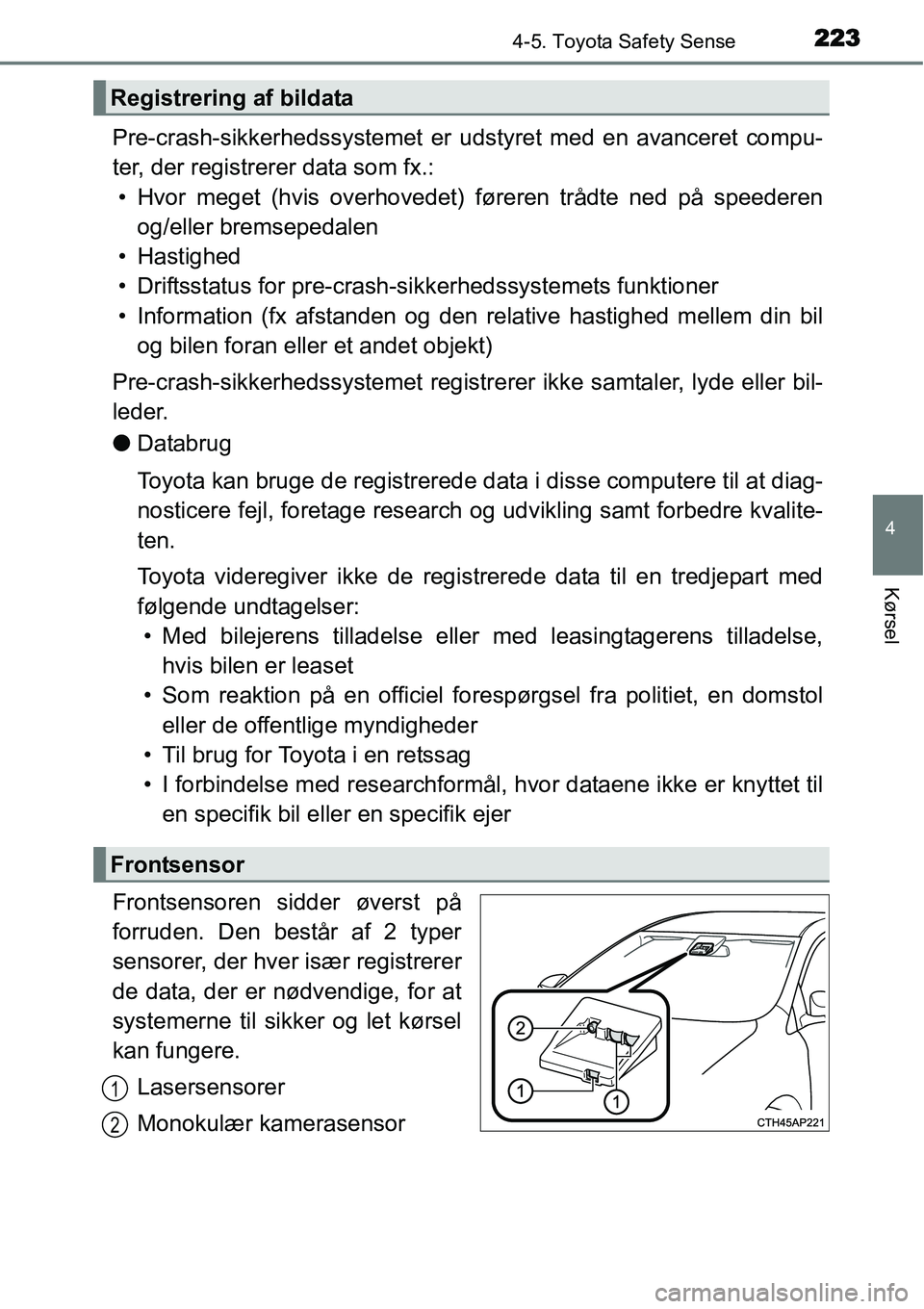

Pre-crash-sikkerhedssystemet er udstyret med en avanceret compu-
ter, der registrerer data som fx.:
• Hvor meget (hvis overhovedet) føreren trådte ned på speederen
og/eller bremsepedalen
• Hastighed
• Driftsstatus for pre-crash-sikkerhedssystemets funktioner
• Information (fx afstanden og den relative hastighed mellem din bil
og bilen foran eller et andet objekt)
Pre-crash-sikkerhedssystemet registrerer ikke samtaler, lyde eller bil-
leder.
●Databrug
Toyota kan bruge de registrerede data i disse computere til at diag-
nosticere fejl, foretage research og udvikling samt forbedre kvalite-
ten.
Toyota videregiver ikke de registrerede data til en tredjepart med
følgende undtagelser:
• Med bilejerens tilladelse eller med leasingtagerens tilladelse,
hvis bilen er leaset
• Som reaktion på en officiel forespørgsel fra politiet, en domstol
eller de offentlige myndigheder
• Til brug for Toyota i en retssag
• I forbindelse med researchformål, hvor dataene ikke er knyttet til
en specifik bil eller en specifik ejer
Frontsensoren sidder øverst på
forruden. Den består af 2 typer
sensorer, der hver især registrerer
de data, der er nødvendige, for at
systemerne til sikker og let kørsel
kan fungere.
Lasersensorer
Monokulær kamerasensor
Registrering af bildata
Frontsensor
1
2

2244-5. Toyota Safety Sense
ADVARSEL

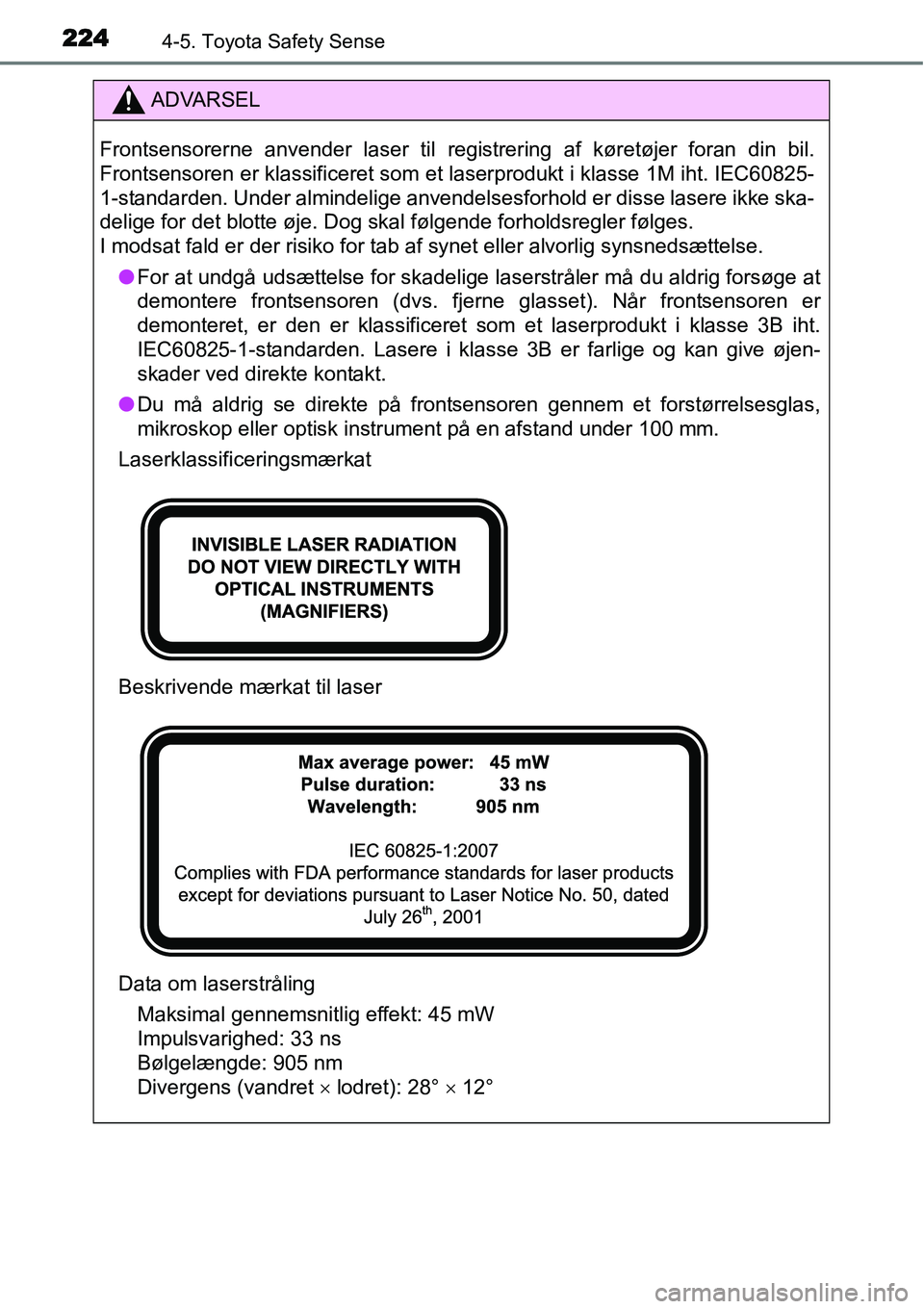

Frontsensorerne anvender laser til registrering af køretøjer foran din bil.
Frontsensoren er klassificeret som et laserprodukt i klasse 1M iht. IEC60825-
1-standarden. Under almindelige anvendelsesforhold er disse lasere ikke ska-
delige for det blotte øje. Dog skal følgende forholdsregler følges.
I modsat fald er der risiko for tab af synet eller alvorlig synsnedsættelse.
●For at undgå udsættelse for skadelige laserstråler må du aldrig forsøge at
demontere frontsensoren (dvs. fjerne glasset). Når frontsensoren er
demonteret, er den er klassificeret som et laserprodukt i klasse 3B iht.
IEC60825-1-standarden. Lasere i klasse 3B er farlige og kan give øjen-
skader ved direkte kontakt.
●Du må aldrig se direkte på frontsensoren gennem et forstørrelsesglas,
mikroskop eller optisk instrument på en afstand under 100 mm.
Laserklassificeringsmærkat
Beskrivende mærkat til laser
Data om laserstråling
Maksimal gennemsnitlig effekt: 45 mW
Impulsvarighed: 33 ns
Bølgelængde: 905 nm
Divergens (vandret × lodret): 28° × 12°

2254-5. Toyota Safety Sense
4
Kørsel
BEMÆRK
■Frontsensor
Overhold nedenstående for at sikre, at sensoren fungerer korrekt:
B: Ca. 20 cm (Ca. 10 cm til højre og venstre fra midten af frontsensoren)
●Anbring ikke vinduestoning på forruden.
●Hvis området af forruden foran frontsensoren er dugget til eller dækket af
kondensvand eller is, anvendes forrudeafdugningen til at fjerne dug, kon-
densvand eller is.
●Forruden skal altid holdes ren.
Pre-crash-sikkerhedssystemet fungerer muligvis ikke korrekt, hvis forru-
den er snavset eller dækket af en fedtet film, vanddråber, sne osv.
Hvis indersiden af forruden er snavset på det sted, hvor frontsensoren er
monteret, må frontsensoren ikke forsøges afmonteret. Kontakt en autori-
seret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
●Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk, hvis det er nødvendigt at skifte forruden.
●Installer ikke en antenne foran sensoren.
●Spild ikke væske på sensoren.
●Lys ikke på sensoren med kraftigt lys.
●Frontsensorens linser må ikke beskadiges eller svære snavsede.
Under rengøring af forrudens indvendige side må der ikke komme glasr-
ensemiddel på sensorens linser. Undgå også at berøre linserne.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk for oplysninger om korrekt vedligeholdelse af frontsensorens
linser.
●Undlad at ændre på sensorens position eller retning eller at fjerne den.
Sensoren er på forhånd indstillet nøjagtigt i den korrekte retning.
●Udsæt ikke sensoren for kraftige stød, og skil den ikke ad.
●Der må ikke monteres elektroniske enheder, som udsender kraftige elek-
trobølger, i nærheden af frontsensoren.
●Der må ikke ligge reflekterende genstande på instrumentbordet.
●Der må ikke sættes mærkater, herunder
transparente mærkater, eller andre gen-
stande udvendigt på forruden foran
sensoren (det markerede område på
billedet).
A: Fra forrudens overkant til ca. 10 cm
under frontsensorens underkant
●Der må ikke monteres eller placeres
udstyr på forruden indvendige side
under frontsensoren (det markerede
område på billedet).
A: Ca. 10 cm (Fra frontsensoren neder-
ste kant)
B: Ca. 20 cm (Ca. 10 cm til højre og ven-
stre fra midten af frontsensoren)

2264-5. Toyota Safety Sense

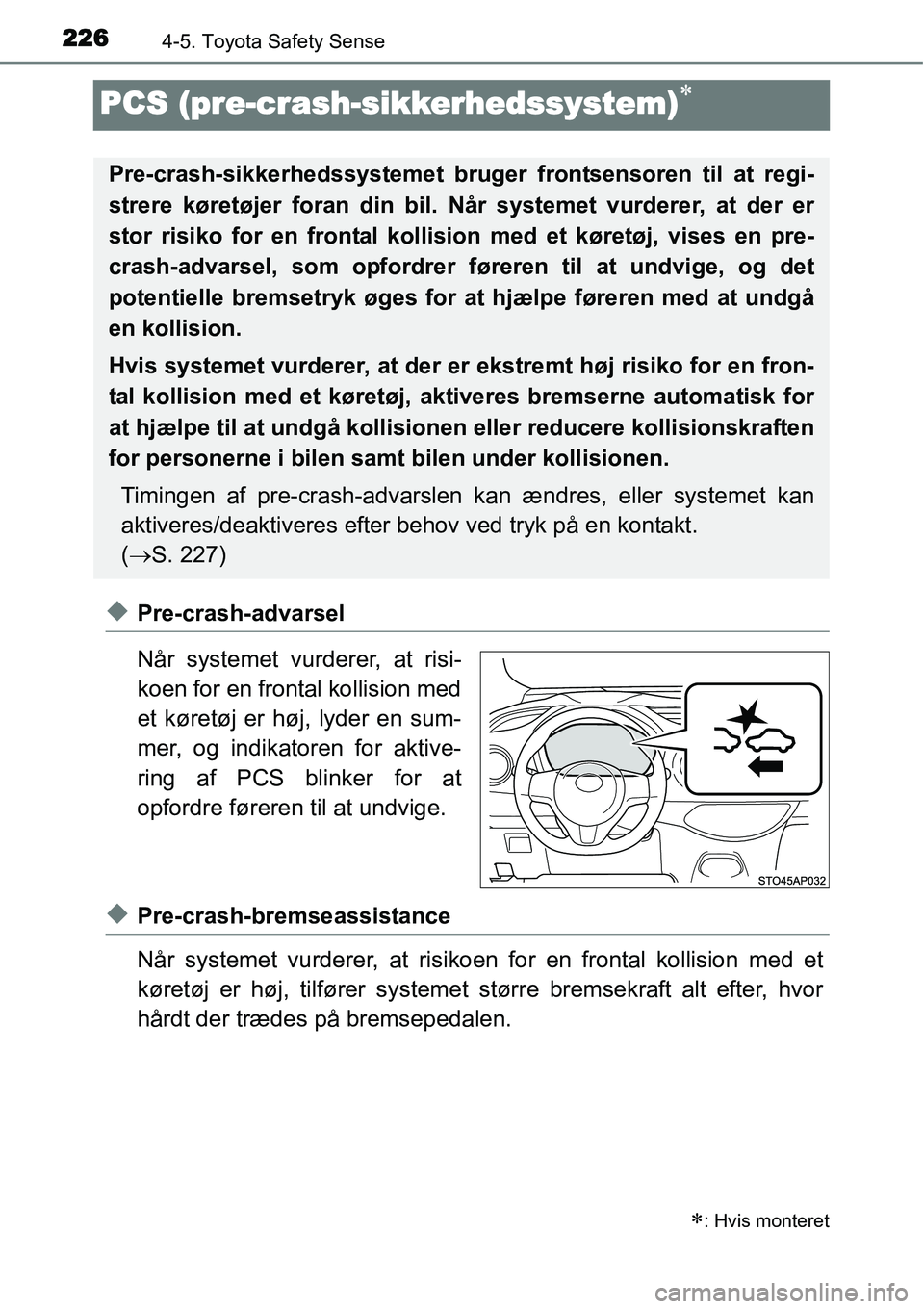

PCS (pre-crash-sikkerhedssystem)∗
◆Pre-crash-advarsel
Når systemet vurderer, at risi-
koen for en frontal kollision med
et køretøj er høj, lyder en sum-
mer, og indikatoren for aktive-
ring af PCS blinker for at
opfordre føreren til at undvige.
◆Pre-crash-bremseassistance
Når systemet vurderer, at risikoen for en frontal kollision med et
køretøj er høj, tilfører systemet større bremsekraft alt efter, hvor
hårdt der trædes på bremsepedalen.
∗: Hvis monteret
Pre-crash-sikkerhedssystemet bruger frontsensoren til at regi-
strere køretøjer foran din bil. Når systemet vurderer, at der er
stor risiko for en frontal kollision med et køretøj, vises en pre-
crash-advarsel, som opfordrer føreren til at undvige, og det
potentielle bremsetryk øges for at hjælpe føreren med at undgå
en kollision.
Hvis systemet vurderer, at der er ekstremt høj risiko for en fron-
tal kollision med et køretøj, aktiveres bremserne automatisk for
at hjælpe til at undgå kollisionen eller reducere kollisionskraften
for personerne i bilen samt bilen under kollisionen.
Timingen af pre-crash-advarslen kan ændres, eller systemet kan
aktiveres/deaktiveres efter behov ved tryk på en kontakt.
(→S. 227)

2304-5. Toyota Safety Sense

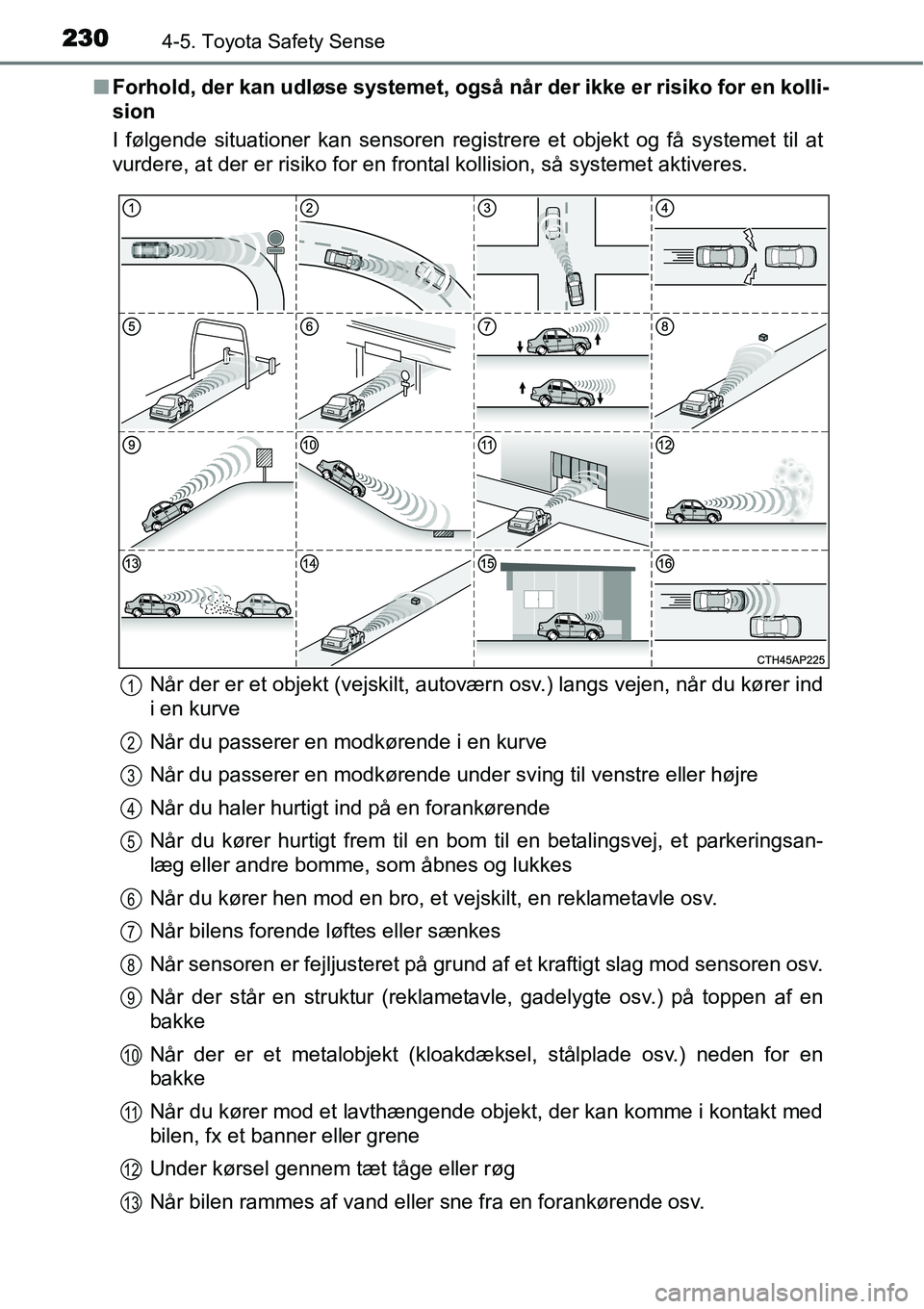

■Forhold, der kan udløse systemet, også når der ikke er risiko for en kolli-
sion
I følgende situationer kan sensoren registrere et objekt og få systemet til at
vurdere, at der er risiko for en frontal kollision, så systemet aktiveres.
Når der er et objekt (vejskilt, autoværn osv.) langs vejen, når du kører ind
i en kurve
Når du passerer en modkørende i en kurve
Når du passerer en modkørende under sving til venstre eller højre
Når du haler hurtigt ind på en forankørende
Når du kører hurtigt frem til en bom til en betalingsvej, et parkeringsan-
læg eller andre bomme, som åbnes og lukkes
Når du kører hen mod en bro, et vejskilt, en reklametavle osv.
Når bilens forende løftes eller sænkes
Når sensoren er fejljusteret på grund af et kraftigt slag mod sensoren osv.
Når der står en struktur (reklametavle, gadelygte osv.) på toppen af en
bakke
Når der er et metalobjekt (kloakdæksel, stålplade osv.) neden for en
bakke
Når du kører mod et lavthængende objekt, der kan komme i kontakt med
bilen, fx et banner eller grene
Under kørsel gennem tæt tåge eller røg
Når bilen rammes af vand eller sne fra en forankørende osv.
1
2
3
4
5
6
7
8
9
10
11
12
13

2314-5. Toyota Safety Sense
4
Kørsel

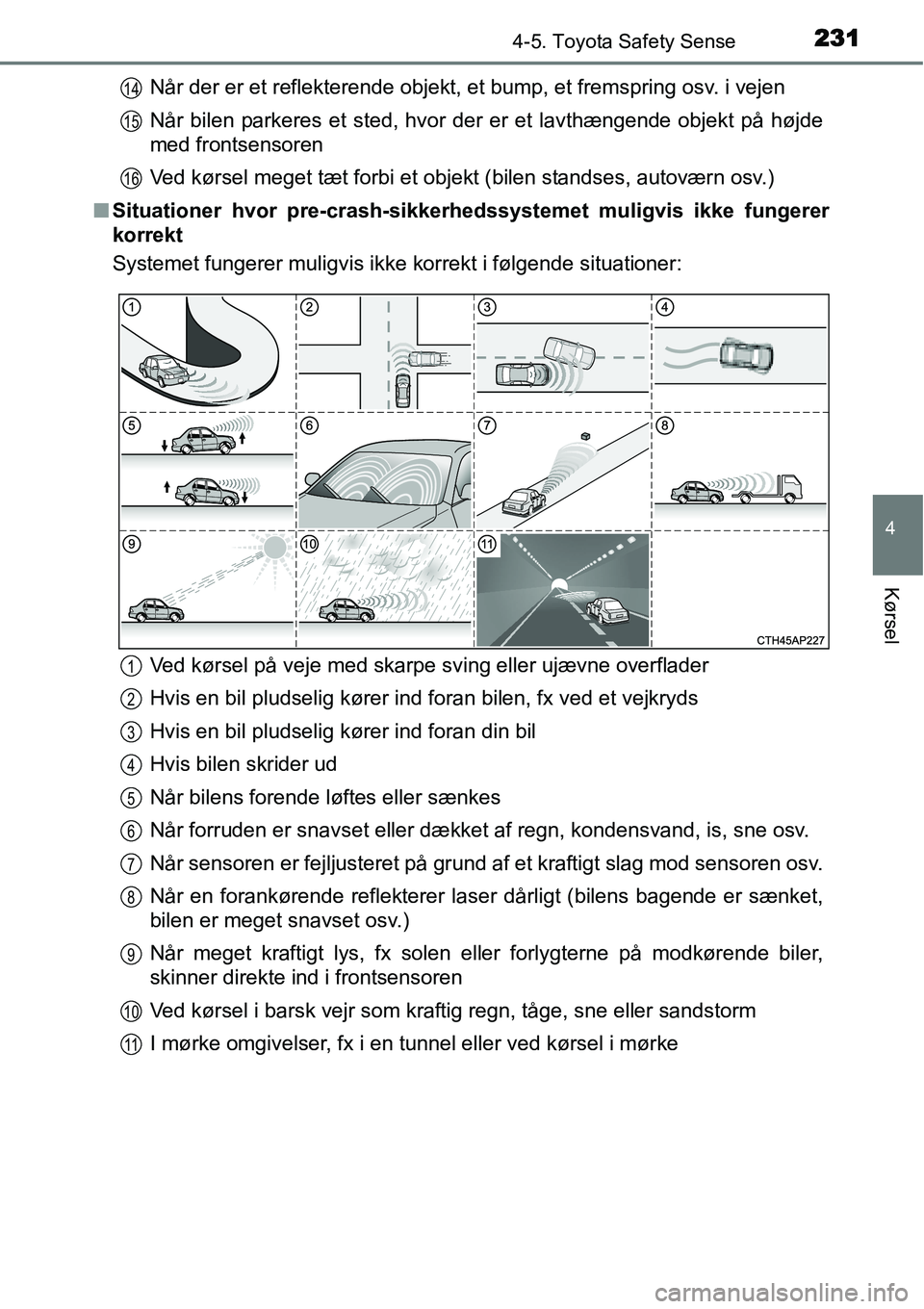

Når der er et reflekterende objekt, et bump, et fremspring osv. i vejen
Når bilen parkeres et sted, hvor der er et lavthængende objekt på højde
med frontsensoren
Ved kørsel meget tæt forbi et objekt (bilen standses, autoværn osv.)
■Situationer hvor pre-crash-sikkerhedssystemet muligvis ikke fungerer
korrekt
Systemet fungerer muligvis ikke korrekt i følgende situationer:
Ved kørsel på veje med skarpe sving eller ujævne overflader
Hvis en bil pludselig kører ind foran bilen, fx ved et vejkryds
Hvis en bil pludselig kører ind foran din bil
Hvis bilen skrider ud
Når bilens forende løftes eller sænkes
Når forruden er snavset eller dækket af regn, kondensvand, is, sne osv.
Når sensoren er fejljusteret på grund af et kraftigt slag mod sensoren osv.
Når en forankørende reflekterer laser dårligt (bilens bagende er sænket,
bilen er meget snavset osv.)
Når meget kraftigt lys, fx solen eller forlygterne på modkørende biler,
skinner direkte ind i frontsensoren
Ved kørsel i barsk vejr som kraftig regn, tåge, sne eller sandstorm
I mørke omgivelser, fx i en tunnel eller ved kørsel i mørke14
15
16
1
2
3
4
5
6
7
8
9
10
11

2324-5. Toyota Safety Sense

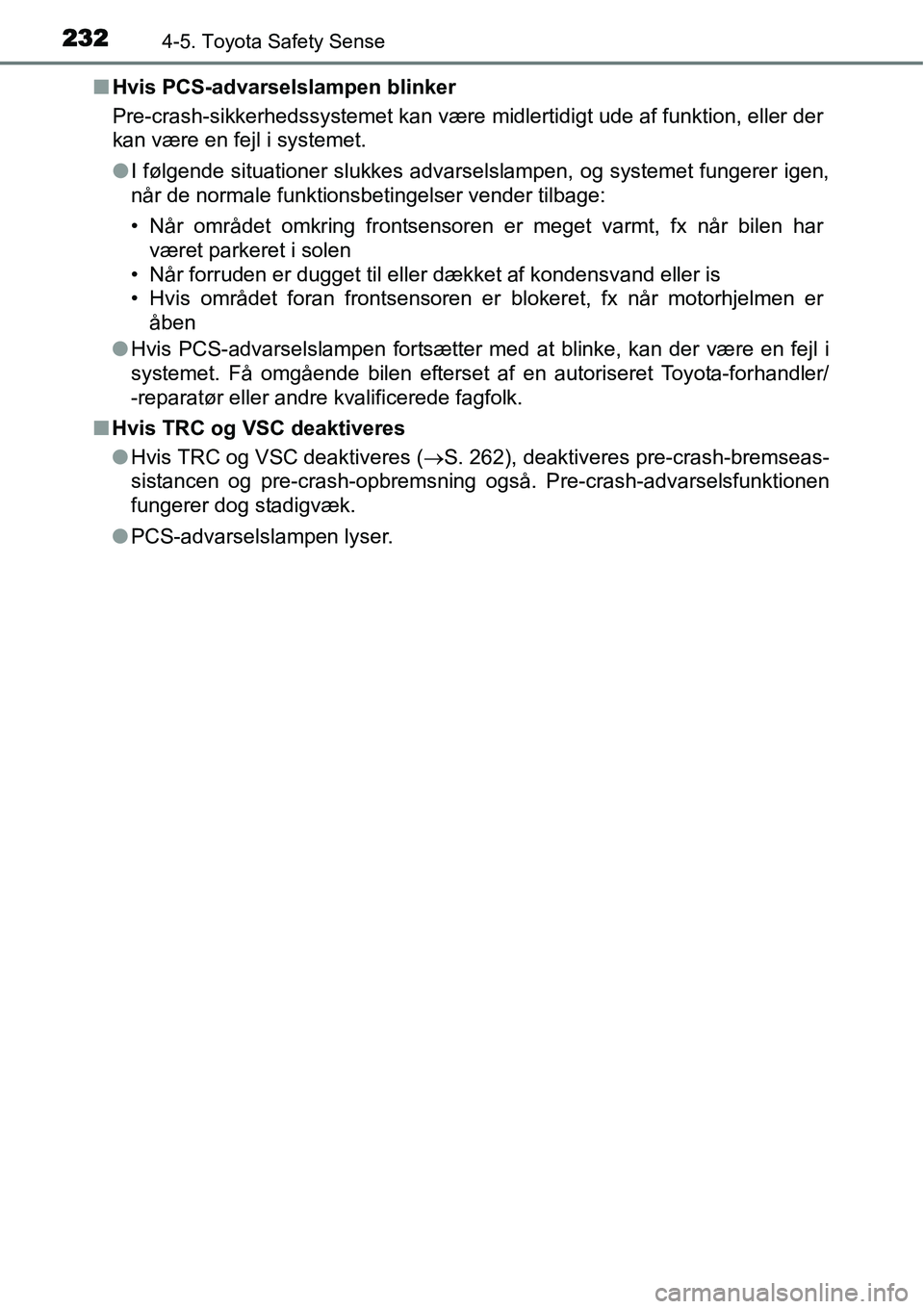

■Hvis PCS-advarselslampen blinker
Pre-crash-sikkerhedssystemet kan være midlertidigt ude af funktion, eller der
kan være en fejl i systemet.
●I følgende situationer slukkes advarselslampen, og systemet fungerer igen,
når de normale funktionsbetingelser vender tilbage:
• Når området omkring frontsensoren er meget varmt, fx når bilen har
været parkeret i solen
• Når forruden er dugget til eller dækket af kondensvand eller is
• Hvis området foran frontsensoren er blokeret, fx når motorhjelmen er
åben
●Hvis PCS-advarselslampen fortsætter med at blinke, kan der være en fejl i
systemet. Få omgående bilen efterset af en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede fagfolk.
■Hvis TRC og VSC deaktiveres
●Hvis TRC og VSC deaktiveres (→S. 262), deaktiveres pre-crash-bremseas-
sistancen og pre-crash-opbremsning også. Pre-crash-advarselsfunktionen
fungerer dog stadigvæk.
●PCS-advarselslampen lyser.

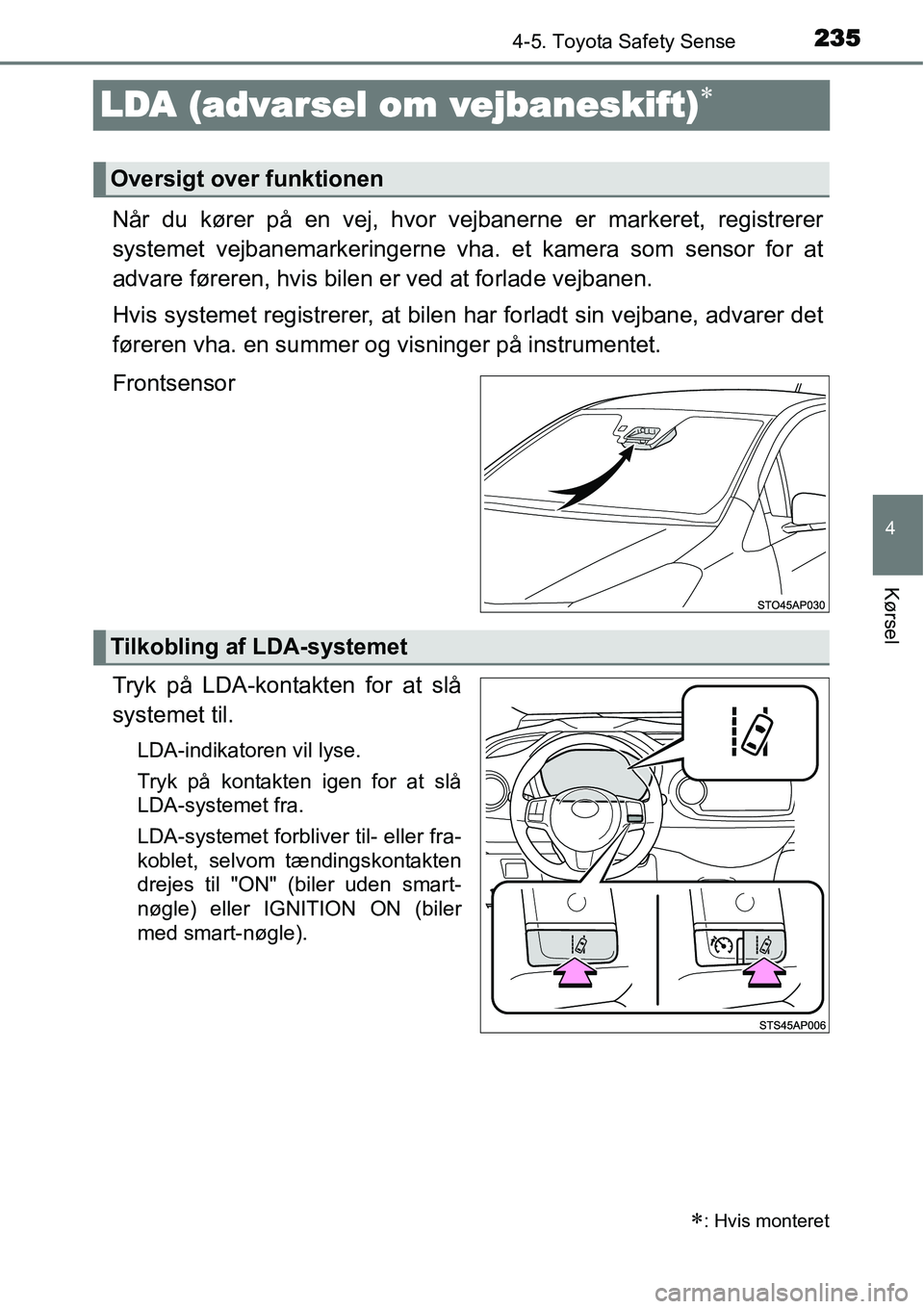

235
4
4-5. Toyota Safety Sense
Kørsel
LDA (advarsel om vejbaneskift)∗
Når du kører på en vej, hvor vejbanerne er markeret, registrerer
systemet vejbanemarkeringerne vha. et kamera som sensor for at
advare føreren, hvis bilen er ved at forlade vejbanen.
Hvis systemet registrerer, at bilen har forladt sin vejbane, advarer det
føreren vha. en summer og visninger på instrumentet.
Frontsensor
Tryk på LDA-kontakten for at slå
systemet til.
LDA-indikatoren vil lyse.
Tryk på kontakten igen for at slå
LDA-systemet fra.
LDA-systemet forbliver til- eller fra-
koblet, selvom tændingskontakten
drejes til "ON" (biler uden smart-
nøgle) eller IGNITION ON (biler
med smart-nøgle).
∗: Hvis monteret
Oversigt over funktionen
Tilkobling af LDA-systemet
