airbag off TOYOTA YARIS HATCHBACK 2015 Manuale duso (in Italian)

6
YARIS_F_EL_OM52G08L
Per vostra infor mazione
Il presente manuale è valido per tutti i modelli e descrive tutte le relative attrezzature,
comprese le opzioni. È possibile perciò che si trovino alcune spiegazioni relative ad
attrezzature che non sono installate sul vostro veicolo.
Tutte le specifiche fornite in questo manuale sono state aggiornate al momento in cui è
stato stampato il presente documento. Tuttavia, poiché Toyota si impegna in un
costante miglioramento dei suoi prodotti, ci riserviamo il diritto di apportare qualsiasi
modifica senza preavviso.
A seconda delle specifiche, è possibile che le attrezzature del veicolo illustrato siano
diverse da quelle del vostro veicolo.
Sul mercato sono attualmente disponibili, per i veicoli Toyota, ricambi e accessori
originali Toyota ed una vasta quantità di altri ricambi ed accessori non originali. Se si
verifica il caso per cui si rende necessario sostituire un componente o un accessorio
originale Toyota del veicolo, Toyota raccomanda di utilizzare componenti o accessori
originali Toyota. Possono anche essere utilizzate parti o accessori di qualità analoga.
La Toyota non si assume alcuna responsabilità o copertura di garanzia per quelle parti
o accessori che non sono originali Toyota, né per la sostituzione o installazione che
riguardano tali parti. Inoltre, i danni o gli eventuali problemi di prestazione derivanti
dall’uso di parti di ricambio o accessori non originali Toyota potrebbero non essere
coperti da garanzia.
L’installazione di un impianto di trasmissione RF sul vostro veicolo potrebbe
influenzare sistemi elettronici quali:
● Sistema d’iniezione carburante multipoint/sistema d’iniezione carburante multipoint
sequenziale
● Sistema di regolazione della velocità di crociera (se presente)
● Sistema frenante antibloccaggio
● Sistema airbag SRS
● Sistema dei pretensionatori delle cinture di sicurezza
● Toyota Safety Sense (se presente)
Verificare presso un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato, che vengano intraprese tutte le
misure precauzionali o che vengano seguite le istruzioni speciali che riguardano
l’installazione di tale impianto di trasmissione RF.
Ulteriori informazioni riguardanti le bande di frequenza, i livelli elettrici, le posizioni
dell’antenna e le disposizioni per l’installazione di trasmettitori RF sono disponibili su
richiesta presso un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Manuale di uso e manutenzione principale
Accessori, ricambi e modifiche della vostra Toyota
Installazione di un impianto di trasmissione RF

7
YARIS_F_EL_OM52G08L
Gli airbag SRS e i pretensionatori delle cinture di sicurezza della vostra Toyota
contengono sostanze chimiche esplosive. Se il veicolo viene rottamato senza che
vengano asportati gli airbag e i pretensionatori delle cinture di sicurezza, è possibile
che si verifichino incidenti, per esempio incendi. Prima della rottamazione del proprio
veicolo, accertarsi che i sistemi airbag SRS e pretensionatori delle cinture di sicurezza
siano rimossi e smaltiti da un’officina specializzata o da qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
Rottamazione della vostra Toyota
Il veicolo contiene batterie e/o accumulatori. Non disperdeteli nell’ambiente ma
collaborate alla raccolta differenziata (Direttiva 2006/66/CE).
AVVISO
■ Precauzioni generali durante la guida
Guida in particolari condizioni: Non guidare mai il veicolo sotto l’effetto di alcol o
droghe che potrebbero inibire le vostre capacità di condurre correttamente il veicolo.
L’alcol e certi tipi di droghe riducono i tempi di reazione, influenzano la capacità di
giudizio e riducono la coordinazione portando ad incidenti con conseguenti lesioni
gravi o mortali.
Guida in sicurezza: Guidare sempre in sicurezza. Anticipare i possibili errori degli
altri guidatori o dei pedoni ed essere pronti ad evitare gli incidenti.
Distrazione del guidatore: Prestare sempre la più totale attenzione alla guida.
Qualsiasi cosa che potrebbe distrarre il guidatore, come ad esempio i comandi di
regolazione, parlare al telefono cellulare o leggere, potrebbe provocare una
collisione con conseguenti lesioni gravi o mortali degli occupanti o di altre persone.
■ Precauzioni generali relative alla sicurezza dei bambini
Non lasciare mai i bambini incustoditi nel veicolo e non permettere loro di avere o
usare la chiave di accensione.
I bambini potrebbero essere in grado di avviare il motore o mettere in folle il cambio
del veicolo. Vi è inoltre il pericolo che i bambini si facciano male giocando con
l’accendisigari, con i finestrini, con la tendina del tetto panoramico o altre parti del
veicolo. Inoltre, l’accumulo di calore o temperature estremamente basse all’interno
del veicolo potrebbero essere mortali per i bambini.

371-1. Per un uso sicuro
1
Per la sicurezza e l’incolumità
YARIS_F_EL_OM52G08L
AVVISO
■Invalidi
Chiedere consiglio al proprio medico di fiducia e indossare la cintura di sicurezza in
modo adeguato. ( P. 3 2 )
■ Quando ci sono bambini a bordo del veicolo
Non consentire ai bambini di giocare con la cintura di sicurezza. Nel caso in cui la
cintura si attorcigliasse attorno al collo del bambino, questi rischierebbe il
soffocamento o altre gravi lesioni tali da causarne la morte.
Nel caso in cui questo accada e non sia possibile sbloccare la fibbia, tagliare la
cintura con delle forbici.
■ Pretensionatori delle cinture di sicurezza
Se il pretensionatore si è attivato, la spia di avvertimento airbag SRS si accenderà.
In quel caso, la cintura di sicurezza non può più essere utilizzata e deve essere
sostituita presso un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■ Danno e usura della cintura di sicurezza
● Per non danneggiare le cinture di sicurezza, evitare che la cintura, la piastrina o la
fibbia restino impigliate nella porta.
● Ispezionare periodicamente il sistema cinture di sicurezza. Controllare la presenza
di tagli, sfilacciamenti e parti allentate. Non utilizzare cinture di sicurezza
danneggiate fino a quando non verranno sostituite. Le cinture di sicurezza
danneggiate non sono in grado di proteggere gli occupanti da lesioni gravi o
mortali.
● Assicurarsi che la cintura e la linguetta siano bloccate e che la cintura non sia
attorcigliata.
Se la cintura di sicurezza non funziona correttamente, contattare immediatamente
un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
● Sostituire il gruppo sedile, comprese le cinture, se il veicolo è stato coinvolto in un
incidente grave, anche se non sono presenti danni apparenti.
● Non tentare di installare, rimuovere, modificare, smontare o smaltire le cinture di
sicurezza. Far effettuare le necessarie riparazioni da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato. Una manipolazione inadeguata può causare un funzionamento non
corretto.

411-1. Per un uso sicuro
1
Per la sicurezza e l’incolumità
YARIS_F_EL_OM52G08L
I principali componenti del sistema airbag SRS sono illustrati qui sopra. Il
sistema airbag SRS viene controllato dal gruppo sensore airbag.
All’attivazione degli airbag, una reazione chimica all’interno dei gonfiatori
riempie velocemente gli airbag con del gas non tossico al fine di trattenere il
movimento degli occupanti.
AVVISO
■ Precauzioni relative agli airbag SRS
Osservare le seguenti precauzioni relative agli airbag SRS.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
● Il guidatore e tutti i passeggeri all’interno dell’abitacolo devono indossare le cinture
di sicurezza in modo corretto.
Gli airbag SRS sono dispositivi aggiuntivi, da utilizzare unitamente alle cinture di
sicurezza.
● L’airbag SRS guidatore si apre con una notevole forza, che può causare lesioni
gravi o mortali specialmente nel caso in cui il guidatore sia molto vicino all’airbag.
Poiché la zona di rischio per l’airbag guidatore è rappresentata dai primi
50 - 75 mm di gonfiaggio, una distanza di 250 mm dall’airbag guidatore offre un
netto margine di sicurezza. Questa distanza viene misurata a partire dal centro del
volante allo sterno. Se il guidatore siede a meno di 250 mm può modificare la
posizione di guida in diversi modi:
• Spostare il sedile il più indietro possibile, facendo però in modo di raggiungere
agevolmente i pedali.
• Reclinare leggermente lo schienale del sedile. Anche se il modello del veicolo
cambia, molti guidatori sono in grado di raggiungere la distanza di 250 mm,
anche se il sedile è completamente in avanti, semplicemente reclinando un po’
lo schienale del sedile. Se sedendo con lo schienale reclinato non si ha una
buona visuale esterna, porsi in posizione sollevata utilizzando un cuscino che
poggi stabilmente sul sedile senza scivolare, oppure sollevare il sedile se il
veicolo è dotato di tale funzione.
• Se il volante è regolabile, inclinarlo verso il basso. In questo modo l’airbag sarà
rivolto verso il torace anziché verso la testa o il collo.
Il sedile deve essere regolato come raccomandato sopra, mantenendo il controllo
dei pedali, del volante e la visuale della plancia.

451-1. Per un uso sicuro
1
Per la sicurezza e l’incolumità
YARIS_F_EL_OM52G08L
AVVISO
■Precauzioni relative agli airbag SRS
● Non colpire né applicare forze notevoli sulla superficie dei componenti dell’airbag
SRS.
Se ciò dovesse avvenire potrebbe essere causa di malfunzionamento degli airbag
SRS.
● Non toccare alcun componente subito dopo l’attivazione (gonfiaggio) degli airbag
SRS in quanto potrebbe essere caldo.
● Se, dopo l’attivazione degli airbag SRS, la respirazione risulta difficoltosa, aprire,
se possibile, una porta o un finestrino al fine di consentire l’afflusso di aria fresca,
oppure uscire dal veicolo se è possibile in condizioni di sicurezza. Lavare quanto
prima eventuali residui, in modo tale da prevenire irritazioni cutanee.
● Veicoli senza airbag SRS a tendina: Se le zone in cui sono collocati gli airbag SRS,
come la parte centrale del volante, sono danneggiate o incrinate, farle sostituire da
un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
● Veicoli con airbag SRS a tendina: Se le zone in cui sono collocati gli airbag SRS,
come la parte centrale del volante e i rivestimenti del montante anteriore o
posteriore, sono danneggiate o incrinate, farle sostituire da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■ Modifiche ed eliminazione dei componenti del sistema airbag SRS
Non procedere alla rottamazione del veicolo né effettuare alcuna delle seguenti
modifiche senza aver prima consultato un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
Ciò potrebbe provocare il malfunzionamento degli airbag SRS o la loro apertura
(gonfiaggio) accidentale, causando lesioni gravi o mortali.
● Installazione, rimozione, smontaggio e riparazione degli airbag SRS
● Riparazioni, modifiche, eliminazione o sostituzione del volante, della plancia, del
cruscotto, dei sedili o del loro rivestimento, dei montanti anteriori, laterali e
posteriori o delle longherine laterali del tetto
● Riparazioni o modifiche del parafango anteriore, del paraurti anteriore o laterale
dell’abitacolo
● Installazione di una griglia di protezione (bull-bar, kangaroo bar, ecc.), pale
spazzaneve, verricelli
● Modifiche al sistema delle sospensioni del veicolo
● Installazione di dispositivi elettronici quali radiomobili a due vie (trasmettitore a RF)
e lettori CD

491-1. Per un uso sicuro
1
Per la sicurezza e l’incolumità
YARIS_F_EL_OM52G08L
■ Quando contattare un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato
Nei seguenti casi, contattare appena possibile un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
● Uno o più airbag SRS si sono aperti.
● La parte anteriore del veicolo è danneggiata
o deformata o è stata coinvolta in un
incidente non sufficientemente grave da
provocare l’attivazione degli airbag SRS
anteriori.
● Una parte di una porta è danneggiata o
deformata o il veicolo è stato coinvolto in un
incidente non sufficientemente grave da
provocare l’apertura degli airbag SRS laterali
e degli airbag SRS a tendina (se presenti).
● Veicoli senza airbag SRS ginocchia
guidatore: La sezione imbottita del volante o
il cruscotto vicino all’airbag passeggero
anteriore sono graffiati, incrinati o hanno
subito altri danni.
● Veicoli con airbag SRS ginocchia guidatore:
La sezione imbottita del volante, il cruscotto
vicino all’airbag passeggero anteriore o la
parte inferiore della plancia è graffiata,
incrinata o ha subito altri danni.

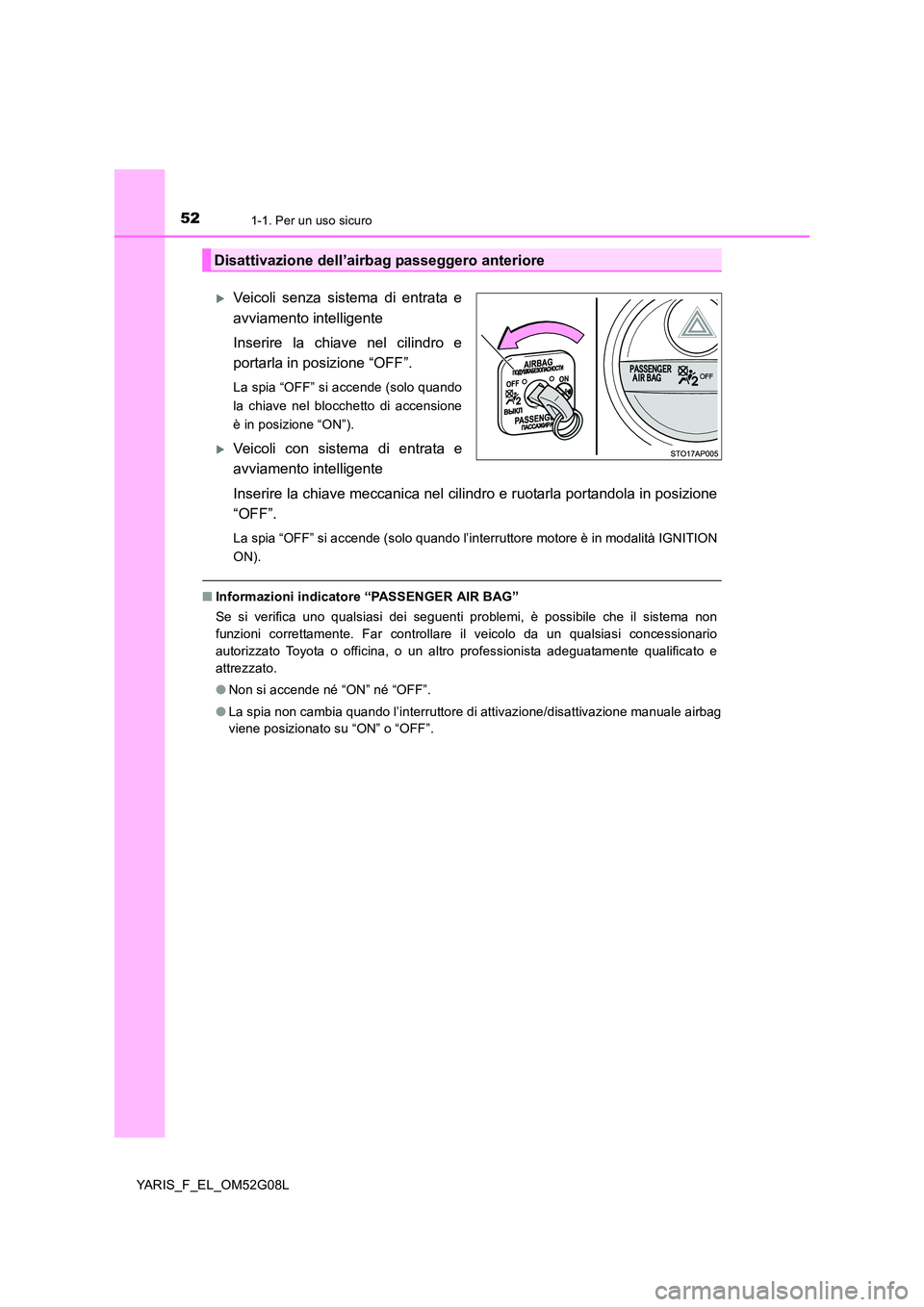

521-1. Per un uso sicuro
YARIS_F_EL_OM52G08L
Veicoli senza sistema di entrata e
avviamento intelligente
Inserire la chiave nel cilindro e
portarla in posizione “OFF”.
La spia “OFF” si accende (solo quando
la chiave nel blocchetto di accensione
è in posizione “ON”).
Veicoli con sistema di entrata e
avviamento intelligente
Inserire la chiave meccanica nel cilindro e ruotarla portandola in posizione
“OFF”.
La spia “OFF” si accende (solo quando l’interruttore motore è in modalità IGNITION
ON).
■ Informazioni indicatore “PASSENGER AIR BAG”
Se si verifica uno qualsiasi dei seguenti problemi, è possibile che il sistema non
funzioni correttamente. Far controllare il veicolo da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
● Non si accende né “ON” né “OFF”.
● La spia non cambia quando l’interruttore di attivazione/disattivazione manuale airbag
viene posizionato su “ON” o “OFF”.
Disattivazione dell’airbag passeggero anteriore

531-1. Per un uso sicuro
1
Per la sicurezza e l’incolumità
YARIS_F_EL_OM52G08L

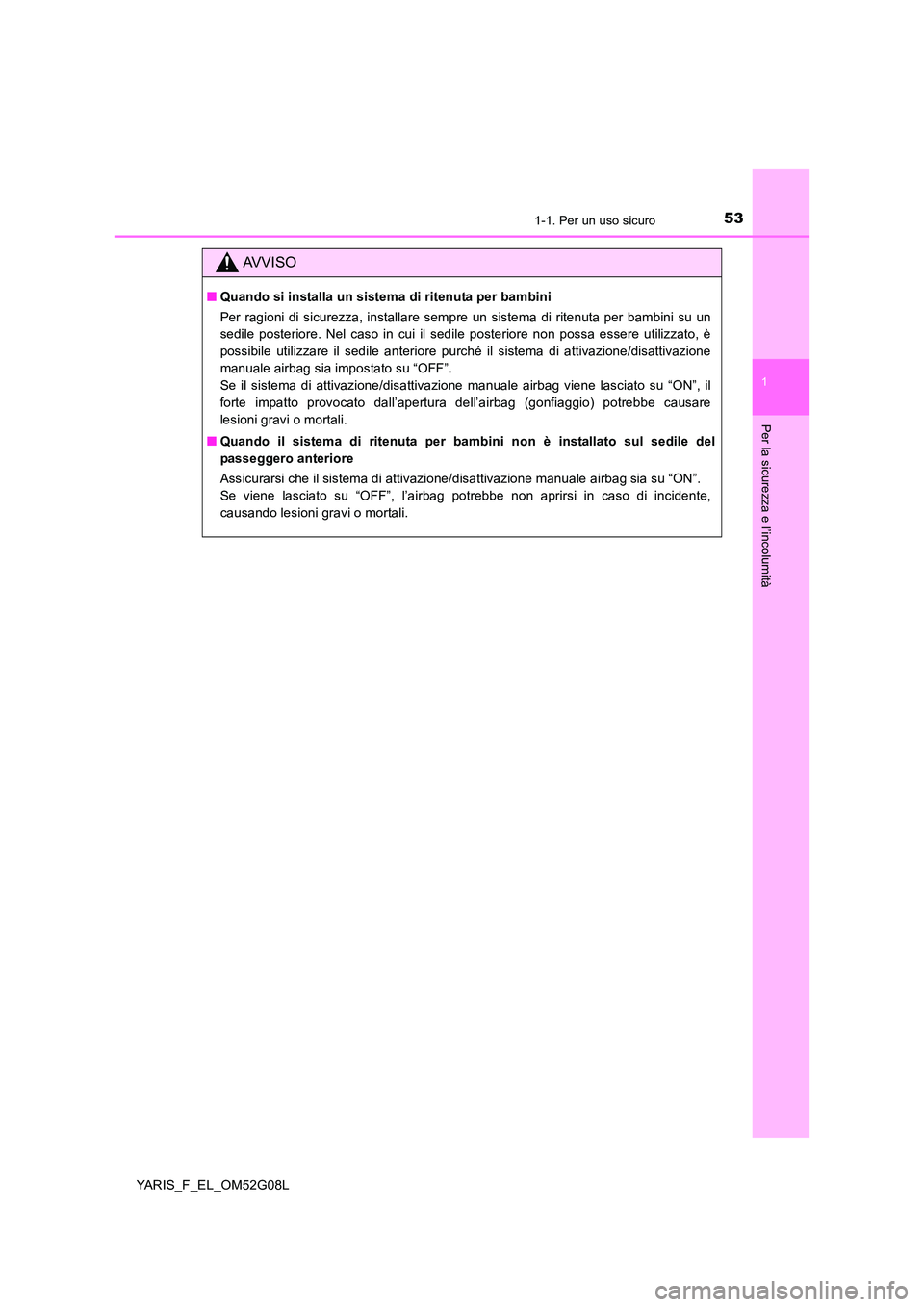

AVVISO
■Quando si installa un sistema di ritenuta per bambini
Per ragioni di sicurezza, installare sempre un sistema di ritenuta per bambini su un
sedile posteriore. Nel caso in cui il sedile posteriore non possa essere utilizzato, è
possibile utilizzare il sedile anteriore purché il sistema di attivazione/disattivazione
manuale airbag sia impostato su “OFF”.
Se il sistema di attivazione/disattivazione manuale airbag viene lasciato su “ON”, il
forte impatto provocato dall’apertura dell’airbag (gonfiaggio) potrebbe causare
lesioni gravi o mortali.
■ Quando il sistema di ritenuta per bambini non è installato sul sedile del
passeggero anteriore
Assicurarsi che il sistema di attivazione/disattivazione manuale airbag sia su “ON”.
Se viene lasciato su “OFF”, l’airbag potrebbe non aprirsi in caso di incidente,
causando lesioni gravi o mortali.

892. Quadro strumenti
2
Quadro strumenti
YARIS_F_EL_OM52G08L
AVVISO
■Se la spia di avvertimento di un sistema di sicurezza non si accende
Se la spia di un sistema di sicurezza, come ad esempio la spia di avvertimento ABS
e la spia di avvertimento airbag SRS, non si accende all’avviamento del motore, ciò
potrebbe significare che questi sistemi non sono disponibili e pertanto non sono in
grado di offrire la necessaria protezione in caso d’incidente, con conseguente
possibilità di lesioni gravi o mortali. Se ciò si verifica, far controllare immediatamente
il veicolo da qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
NOTA
■ Per prevenire danni al motore e ai suoi componenti
Il motore potrebbe essere surriscaldato se la spia di avvertimento alta temperatura
del refrigerante motore lampeggia o si accende. In questo caso, arrestare
immediatamente il veicolo in un luogo sicuro e controllare il motore dopo che si è
raffreddato completamente. ( P. 485)

4328-2. Operazioni da eseguire in caso di emergenza
YARIS_F_EL_OM52G08L
(La spia di avvertimento rossa lampeggia o si accende)
Spia di avvertimento alta temperatura del refrigerante motore
Indica che il motore si sta surriscaldando.
Man mano che la temperatura del refrigerante aumenta, smette
di lampeggiare diventando fissa.
 P. 4 8 5
Spia guasto
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema di comando elettronico del motore;
• Dispositivo di comando elettronico dell’acceleratore;
• Dispositivo di comando elettronico del cambio Multidrive (se
presente);
• Sistema di controllo emissioni; oppure
• Convertitore catalitico DPF (se presente).
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento airbag SRS
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema airbag SRS; oppure
• Sistema dei pretensionatori delle cinture di sicurezza.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento ABS
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• ABS; oppure
• Sistema di assistenza alla frenata.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento servosterzo elettrico
(cicalino di avvertimento)
Indica un malfunzionamento nel sistema EPS (servosterzo
elettrico).
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni
