immobilizer TOYOTA YARIS HATCHBACK 2015 Manuale duso (in Italian)

INDICE2
YARIS_F_EL_OM52G08L
Per vostra informazione........................ 6
Lettura del presente manuale ............... 8
Modalità di ricerca ................................ 9
Indice delle figure ............................... 10
1-1. Per un uso sicuro
Prima di mettersi alla guida....... 28
Per una guida sicura ................. 30
Cinture di sicurezza .................. 32
Airbag SRS ............................... 39
Sistema di
attivazione/disattivazione
manuale airbag ....................... 51
Informazioni sulla sicurezza
per i bambini .......................... 54
Sistemi di ritenuta per
bambini ................................... 55
Installazione di un seggiolino
per bambini ............................. 65
Precauzioni per i gas di
scarico .................................... 75
1-2. Impianto antifurto
Sistema immobilizer
motore .................................... 76
Doppio sistema di bloccaggio ... 81
2. Quadro strumenti
Spie di avvertimento e
indicatori ................................. 84
Indicatori e misuratori................ 90
Display multifunzione ................ 92
Informazioni sul consumo
di carburante........................... 98
3-1. Informazioni sulle chiavi
Chiavi.......................................104
3-2. Apertura, chiusura
e bloccaggio delle porte
Porte laterali ............................116
Portellone posteriore ...............123
Sistema di entrata e
avviamento intelligente..........129
3-3. Regolazione dei sedili
Sedili anteriori ..........................140
Sedili posteriori ........................143
Poggiatesta..............................146
3-4. Regolazione del volante
e degli specchietti
Volante ....................................148
Specchietto retrovisore
interno ...................................150
Specchietti retrovisori
esterni ...................................153
3-5. Apertura e chiusura
dei finestrini
Alzacristalli elettrici ..................156
1Per la sicurezza e
l’incolumità
2Quadro strumenti
3Funzionamento di
ciascun componente

27
1
YARIS_F_EL_OM52G08L
Per la sicurezza e
l’incolumità
1-1. Per un uso sicuro
Prima di mettersi alla guida ....... 28
Per una guida sicura ................. 30
Cinture di sicurezza................... 32
Airbag SRS ............................... 39
Sistema di
attivazione/disattivazione
manuale airbag ....................... 51
Informazioni sulla sicurezza
per i bambini ........................... 54
Sistemi di ritenuta per
bambini ................................... 55
Installazione di un seggiolino
per bambini ............................. 65
Precauzioni per i gas di
scarico .................................... 75
1-2. Impianto antifurto
Sistema immobilizer
motore..................................... 76
Doppio sistema di bloccaggio ... 81

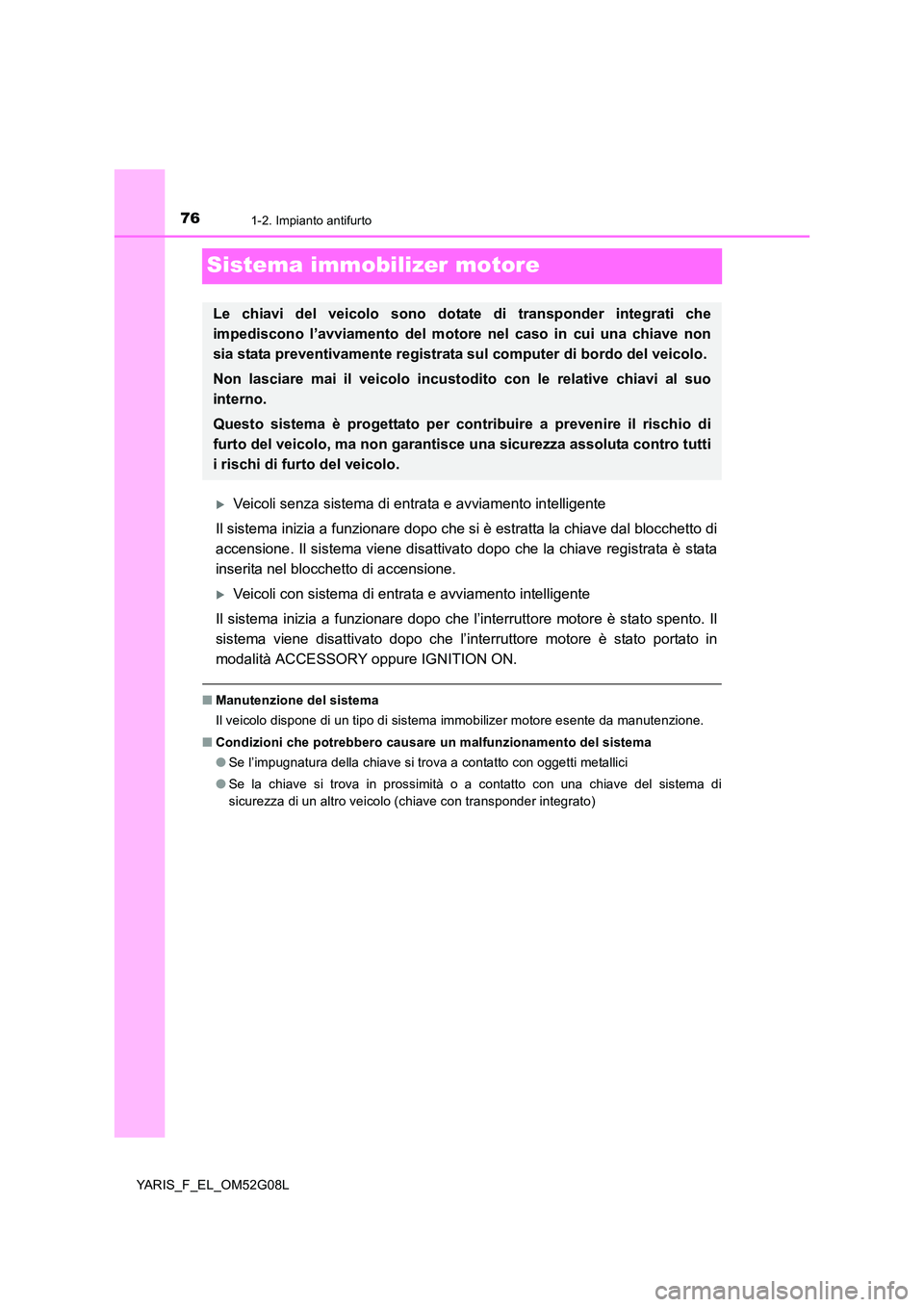

761-2. Impianto antifurto
YARIS_F_EL_OM52G08L
Sistema immobilizer motore
Veicoli senza sistema di entrata e avviamento intelligente
Il sistema inizia a funzionare dopo che si è estratta la chiave dal blocchetto di
accensione. Il sistema viene disattivato dopo che la chiave registrata è stata
inserita nel blocchetto di accensione.
Veicoli con sistema di entrata e avviamento intelligente
Il sistema inizia a funzionare dopo che l’interruttore motore è stato spento. Il
sistema viene disattivato dopo che l’interruttore motore è stato portato in
modalità ACCESSORY oppure IGNITION ON.
■ Manutenzione del sistema
Il veicolo dispone di un tipo di sistema immobilizer motore esente da manutenzione.
■ Condizioni che potrebbero causare un malfunzionamento del sistema
● Se l’impugnatura della chiave si trova a contatto con oggetti metallici
● Se la chiave si trova in prossimità o a contatto con una chiave del sistema di
sicurezza di un altro veicolo (chiave con transponder integrato)
Le chiavi del veicolo sono dotate di transponder integrati che
impediscono l’avviamento del motore nel caso in cui una chiave non
sia stata preventivamente registrata sul computer di bordo del veicolo.
Non lasciare mai il veicolo incustod ito con le relative chiavi al suo
interno.
Questo sistema è progettato per co ntribuire a prevenire il rischio di
furto del veicolo, ma non garantisce una sicurezza assoluta contro tutti
i rischi di furto del veicolo.

771-2. Impianto antifurto
1
Per la sicurezza e l’incolumità
YARIS_F_EL_OM52G08L

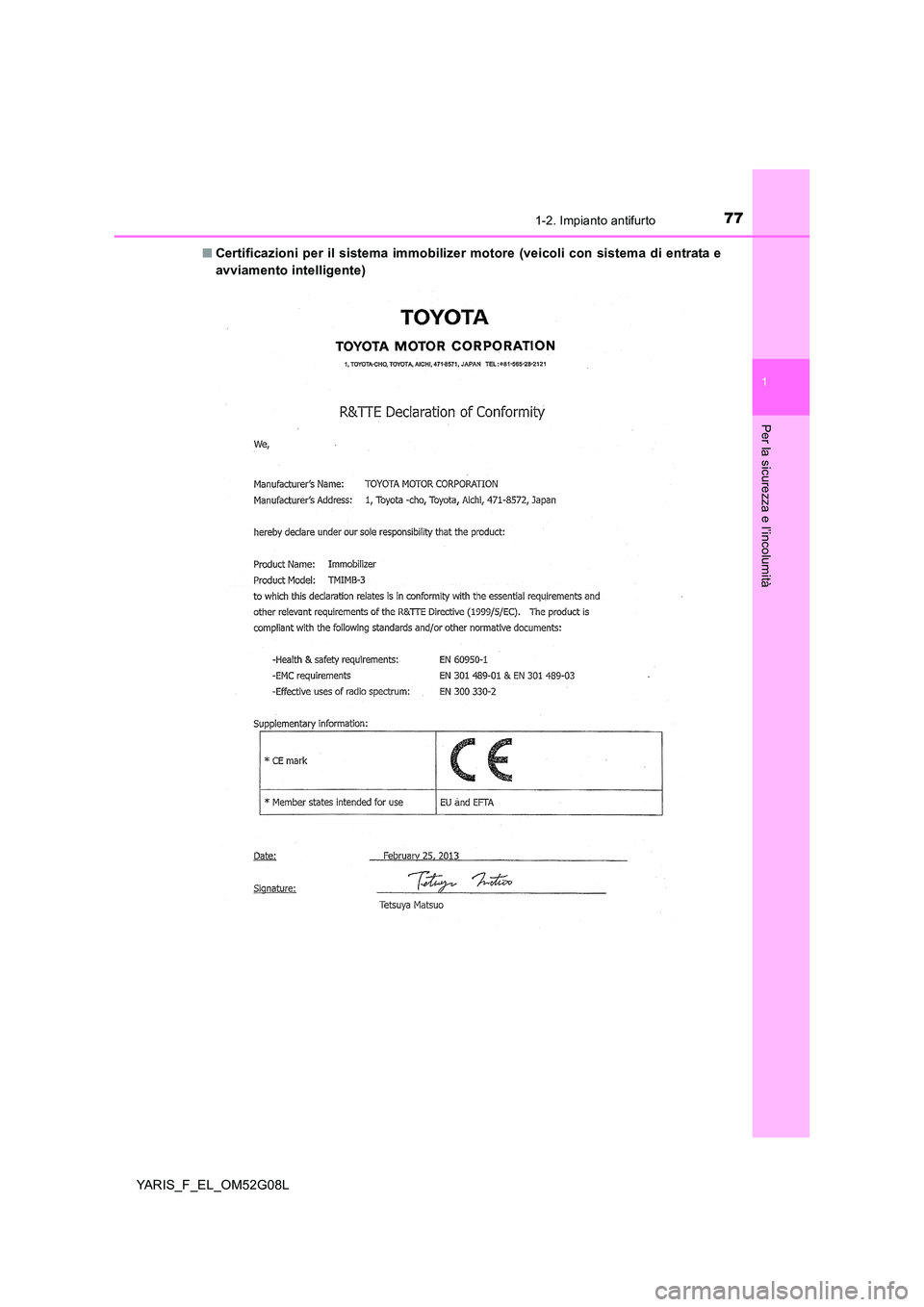

■ Certificazioni per il sistema immobilizer motore (veicoli con sistema di entrata e
avviamento intelligente)

791-2. Impianto antifurto
1
Per la sicurezza e l’incolumità
YARIS_F_EL_OM52G08L

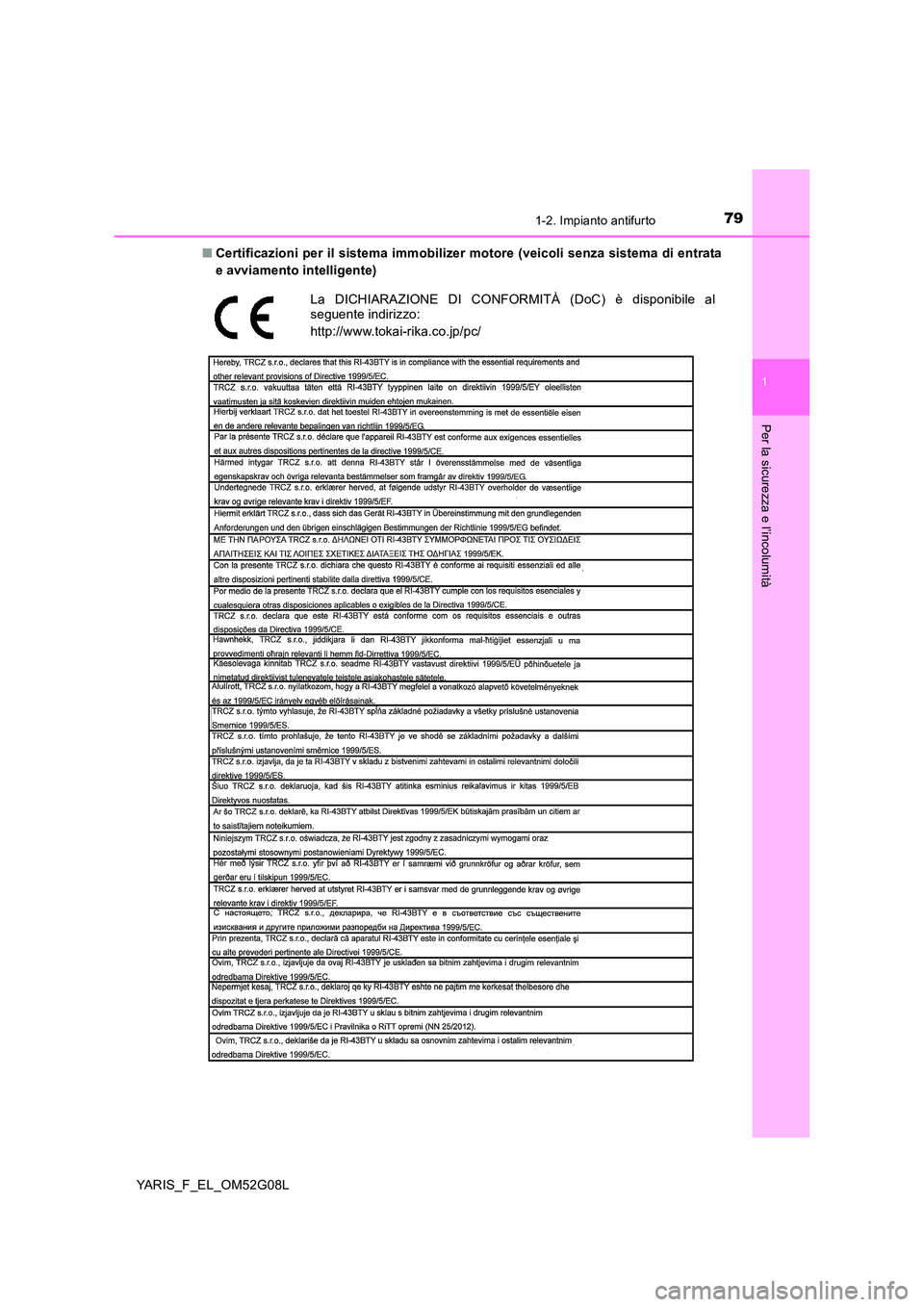

■ Certificazioni per il sistema immobilizer motore (veicoli senza sistema di entrata
e avviamento intelligente)
La DICHIARAZIONE DI CONFORMITÀ (DoC) è disponibile al seguente indirizzo:
http://www.tokai-rika.co.jp/pc/

1323-2. Apertura, chiusura e bloccaggio delle porte
YARIS_F_EL_OM52G08L
■ Condizioni che possono compromettere il funzionamento
Il sistema di entrata e avviamento intelligente sfrutta onde radio di debole intensità.
Nelle seguenti situazioni la comunicazione tra la chiave elettronica e il veicolo può
risultare problematica, compromettendo il funzionamento del sistema di entrata e
avviamento intelligente, del radiocomando a distanza e del sistema immobilizer
motore.
(Operazioni in caso di malfunzionamento: P. 478)
● Quando la batteria della chiave elettronica è scarica
● Nelle vicinanze di trasmettitori televisivi, centrali elettriche, stazioni di servizio,
stazioni radio, maxischermi, aeroporti o altre infrastrutture che generino forti onde
radio o rumorosità elettrica
● Quando la chiave elettronica è a contatto con o coperta dai seguenti oggetti metallici
• Schede con lamina d’alluminio
• Pacchetti di sigarette con carta d’alluminio interna
• Portafogli o borse di metallo
• Monete
• Scaldamani fatti di metallo
• Supporti come CD e DVD
● Quando altre chiavi con telecomando (che emettono onde radio) vengono utilizzate
nelle vicinanze
● Quando si trasporta la chiave elettronica insieme ai seguenti dispositivi a onde radio
• Una radio portatile, un telefono cellulare, un telefono cordless o altri dispositivi di
comunicazione wireless
• Chiave elettronica o con telecomando di un altro veicolo che emette onde radio
• Personal computer o palmari (PDA)
• Lettori audio digitali
• Videogiochi portatili
● Se il lunotto posteriore è dotato di rivestimento atermico oscurante con contenuti
metallici o se vi sono fissati oggetti metallici
● Quando la chiave elettronica si trova nelle vicinanze di un caricabatterie o dispositivi
elettronici
■ Note per la funzione di entrata
● Anche quando la chiave elettronica si trova all’interno della portata effettiva (aree di
rilevamento), il sistema potrebbe non funzionare in maniera adeguata nei seguenti
casi:
• La chiave elettronica è troppo vicina al finestrino o alla maniglia esterna della
porta, vicina al terreno, o in un posto troppo alto quando le porte sono bloccate o
sbloccate.
• La chiave elettronica è sulla plancia, sulla copertura bagagli (se presente) o sul
pavimento, oppure nei portaoggetti laterali, nel vano portaoggetti, nel vano
portaoggetti supplementare della plancia o nel/accanto al portabicchiere anteriore
quando il motore viene avviato o si cambiano le modalità dell’interruttore motore.

1854-2. Procedure di guida
4
Guida
YARIS_F_EL_OM52G08L
“LOCK”
Il volante è bloccato ed è possibile
rimuovere la chiave. (Veicoli con
cambio Multidrive: è possibile
rimuovere la chiave solo quando la
leva del cambio è in posizione P.)
“ACC”
Possono essere utilizzati alcuni
componenti elettrici, come l’impianto
audio.
“ON”
Possono essere utilizzati tutti i
componenti elettrici.
“START”
Per avviare il motore.
■ Ruotare la chiave da “ACC” a “LOCK”
Portare la leva del cambio in posizione P (cambio Multidrive) o N (cambio manuale).
( P. 193, 198)
■ Se il motore non si avvia
Il sistema immobilizer motore potrebbe non essere stato disattivato. ( P. 7 6 )
Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Cambio della posizione della chiave nel blocchetto di accensione
1
2
3
4
Inserire la chiave e ruotarla in posizione
“LOCK”.
1
2

1904-2. Procedure di guida
YARIS_F_EL_OM52G08L
■ Se il motore non si avvia
● Il sistema immobilizer motore potrebbe non essere stato disattivato. (P. 7 6 )
Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■ Bloccasterzo
Dopo aver spento l’interruttore motore e aperto e chiuso le porte, il volante si
bloccherà a seguito dell’attivazione della funzione bloccasterzo. Azionando
nuovamente l’interruttore motore, la funzione bloccasterzo viene automaticamente
disattivata.
■ Quando non è possibile rilasciare il bloccasterzo
Premere l’interruttore motore girando il volante a destra e sinistra.
■ Prevenzione del surriscaldamento del motorino del bloccasterzo
Per evitare che si surriscaldi, il funzionamento del motorino del bloccasterzo potrebbe
essere sospeso qualora il motore venga acceso e spento ripetutamente in un breve
lasso di tempo. In questo caso, evitare di avviare il motore. Trascorsi circa 10 secondi,
il motorino del bloccasterzo riprenderà a funzionare.
■ Se il sistema non funziona correttamente
 P. 4 3 4
■ Se la batteria della chiave elettronica è scarica
 P. 3 9 4
● Sui veicoli con cambio Multidrive, controllare
che la leva del cambio si trovi correttamente
in posizione P. Il motore potrebbe non
avviarsi se la leva del cambio si trova in una
posizione diversa da P. L’indicatore del
sistema di entrata e avviamento intelligente
(verde) lampeggia rapidamente.
L’indicatore del sistema di entrata e
avviamento intelligente (verde) lampeggia
rapidamente.
Veicoli con cambio Multidrive
Controllare che la leva del cambio sia in
posizione P.
Premere l’interruttore motore girando il volante
a destra e sinistra.
Veicoli con cambio manuale

4758-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_EL_OM52G08L
Se il motore non si avvia
La causa del problema potrebbe essere una delle seguenti:
● Potrebbe non esserci abbastanza carburante nel serbatoio del veicolo.
Motore a benzina: Rifornire il veicolo di carburante.
Motore diesel: P. 489
● Il motore potrebbe essere ingolfato. (motore a benzina)
Provare ancora a riavviare il motore seguendo le procedure di avviamento
corrette. ( P. 184, 187)
● Potrebbe esserci un guasto nel sistema immobilizer motore. (P. 76)
La causa del problema potrebbe essere una delle seguenti:
● La batteria potrebbe essere scarica. (P. 480)
● I collegamenti ai morsetti della batteria potrebbero essere allentati o
corrosi.
Il circuito di avviamento del motore potrebbe non funzionare correttamente
a causa di un problema elettrico come un circuito aperto o un fusibile
bruciato. Tuttavia, è disponibile una procedura temporanea per avviare il
motore. ( P. 476)
Se il motore non si avvia anche quando vengono osservate le
procedure di avviamento corrette ( P. 184, 187), valutare ciascuno dei
punti descritti di seguito:
Il motore non parte nemmeno se il motorino d’avviamento funziona
regolarmente.
Il motorino d’avviamento gira lentamente, le luci dell’abitacolo e i fari
sono deboli e l’avvisatore acustico non suona o suona ad un volume
basso.
Il motorino d’avviamento non gira (veicoli con sistema di entrata e
avviamento intelligente).

530Indice alfabetico
YARIS_F_EL_OM52G08L
Fari ................................................... 204
Abbaglianti automatici ................. 241
Interruttore luci ............................ 204
Sistema di spegnimento ritardato
delle luci .................................... 205
Sostituzione delle lampadine....... 405
Wattaggio .................................... 511
Fari antinebbia ................................ 210
Interruttore ................................... 210
Sostituzione delle
lampadine ......................... 408, 416
Wattaggio .................................... 511
Faro retronebbia ............................. 210
Interruttore ................................... 210
Sostituzione delle lampadine....... 416
Wattaggio .................................... 511
Filtro antiparticolato
diesel ............................................. 265
Spie di avvertimento .................... 436
Filtro aria condizionata .................. 392
Filtro carburante ..................... 373, 434
Finestrini.......................................... 156
Alzacristalli elettrici ...................... 156
Lavacristalli.................................. 212
Sbrinatore lunotto
posteriore.......................... 309, 317
Fluido
Cambio Multidrive........................ 506
Freno ........................................... 508
Frizione........................................ 507
Lavacristalli.................................. 372
Freno
Fluido........................................... 508
Freno di stazionamento ............... 203
Spia di avvertimento .................... 431
Freno di stazionamento ................. 203
Cicalino di avvertimento freno
di stazionamento inserito .......... 431
Funzionamento............................ 203
Frizione ............................................ 507
Funzione di protezione
antibloccaggio
Alzacristallo elettrico.................... 157
Fusibili ............................................. 397
Ganci
Ganci di ritegno (tappetino) ............28
Guida.................................................162
Consigli per il rodaggio ................ 165
Consigli per la guida invernale .....267
Postura corretta durante
la guida ........................................30
Procedure .....................................162
Identificazione ..................................496
Motore ..........................................497
Veicolo..........................................496
Impianto antifurto
Doppio sistema di bloccaggio.........81
Sistema immobilizer motore ...........76
Impianto audio (con sistema di
navigazione/multimediale)*
Impianto audio (senza sistema di
navigazione/multimediale) ...........272
Comandi audio al volante .............274
Disco MP3/WMA .........................283
Impiego ottimale ...........................276
iPod ..............................................292
Lettore CD ....................................283
Memoria USB ...............................299
Porta USB ....................................275
Radio ............................................278
Impianto di condizionamento
aria ..........................................306, 313
Filtro aria condizionata .................392
Impianto di condizionamento
aria automatico ..........................313
Impianto di condizionamento
aria manuale ..............................306
Impianto di condizionamento
aria automatico..............................313
Filtro aria condizionata .................392
Impianto di condizionamento
aria automatico ..........................313
FG
I
