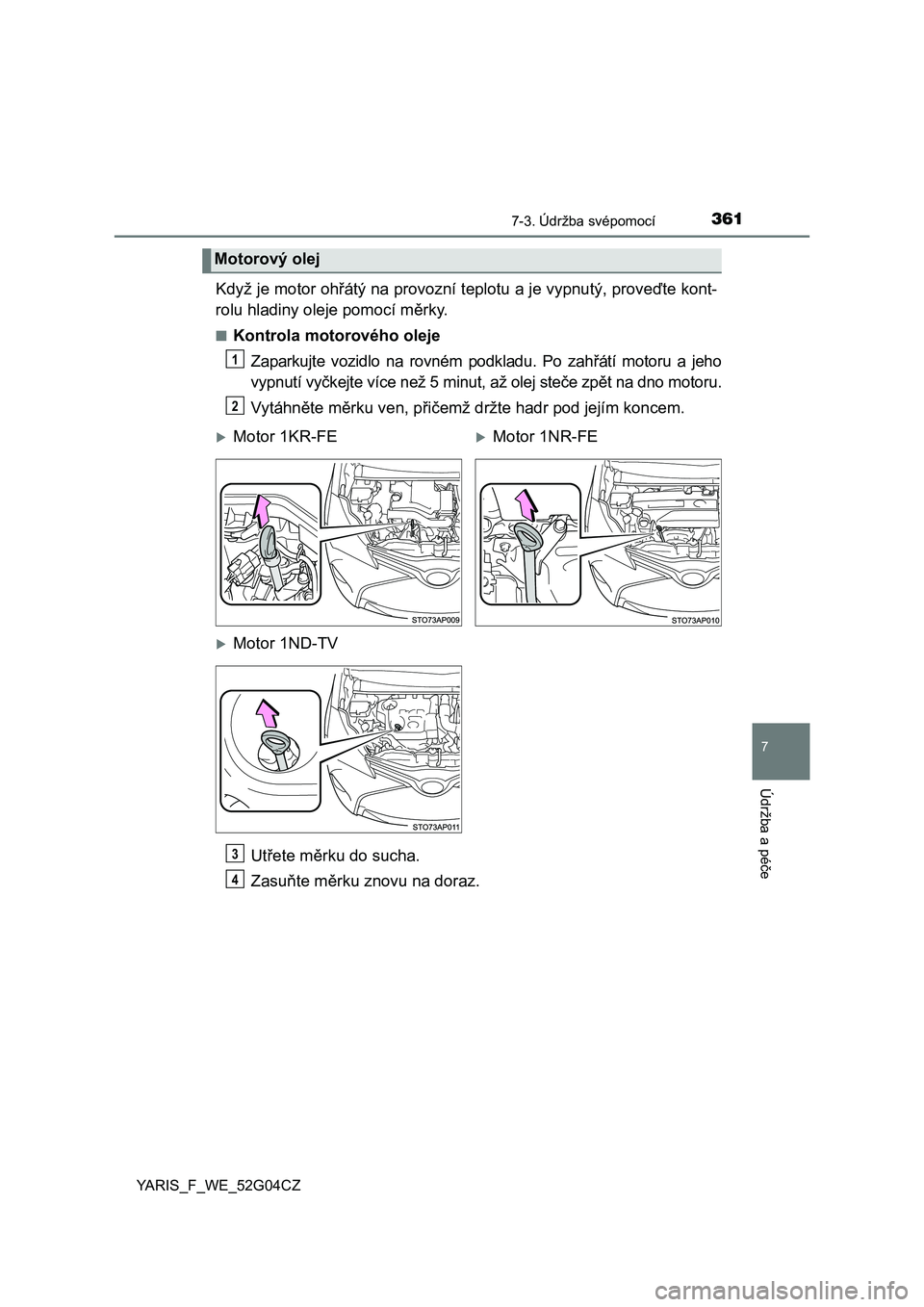

3617-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_WE_52G04CZ
Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí měrky.
■Kontrola motorového oleje
Zaparkujte vozidlo na rovném podkladu. Po zahřátí motoru a jeho
vypnutí vyčkejte více než 5 minut, až olej steče zpět na dno motoru.
Vytáhněte měrku ven, přičemž držte hadr pod jejím koncem.
Utřete měrku do sucha.
Zasuňte měrku znovu na doraz.
Motorový olej
1
2
Motor 1KR-FEMotor 1NR-FE
Motor 1ND-TV
3
4

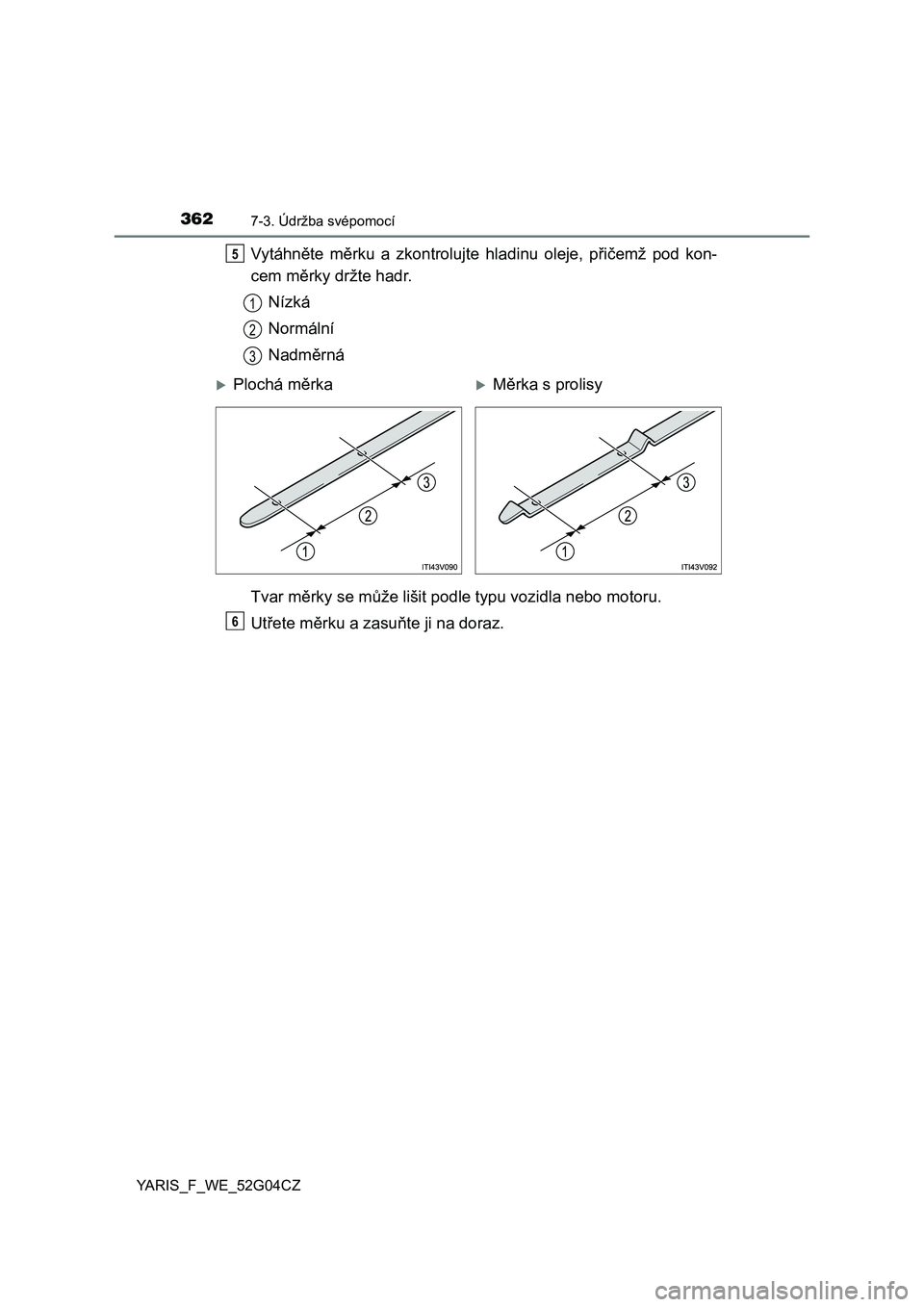

3627-3. Údržba svépomocí
YARIS_F_WE_52G04CZ
Vytáhněte měrku a zkontrolujte hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu vozidla nebo motoru.
Utřete měrku a zasuňte ji na doraz.5
1
2
3
Plochá měrkaMěrka s prolisy
6

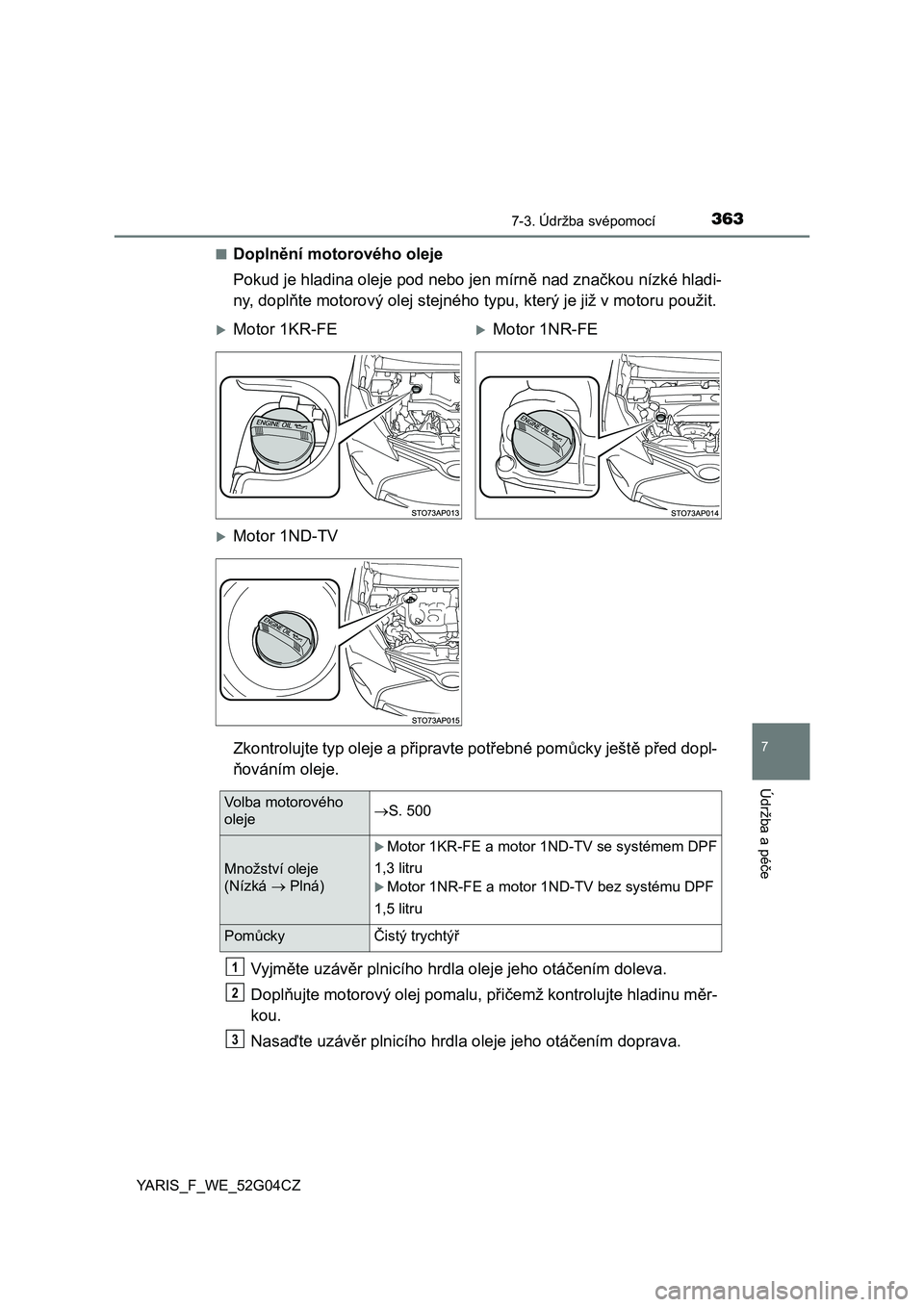

3637-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_WE_52G04CZ■
Doplnění motorového oleje
Pokud je hladina oleje pod nebo jen mírně nad značkou nízké hladi-
ny, doplňte motorový olej stejného typu, který je již v motoru použit.
Zkontrolujte typ oleje a připravte potřebné pomůcky ještě před dopl-
ňováním oleje.
Vyjměte uzávěr plnicího hrdla oleje jeho otáčením doleva.
Doplňujte motorový olej pomalu, přičemž kontrolujte hladinu měr-
kou.
Nasaďte uzávěr plnicího hrdla oleje jeho otáčením doprava.
Motor 1KR-FEMotor 1NR-FE
Motor 1ND-TV
Volba motorového
olejeS. 500
Množství oleje
(Nízká  Plná)
Motor 1KR-FE a motor 1ND-TV se systémem DPF
1,3 litru
Motor 1NR-FE a motor 1ND-TV bez systému DPF
1,5 litru
PomůckyČistý trychtýř
1
2
3

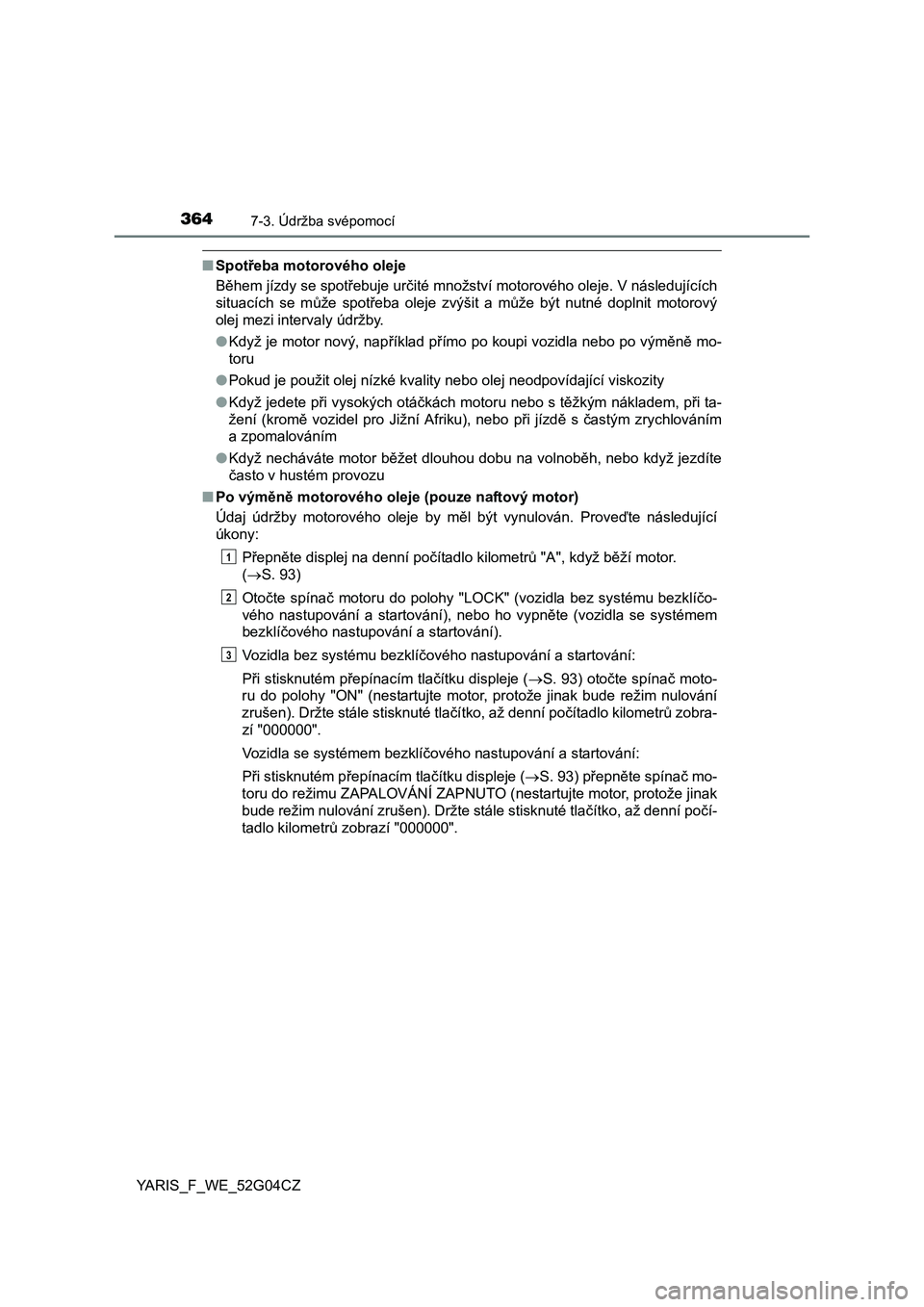

3647-3. Údržba svépomocí
YARIS_F_WE_52G04CZ
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množství motorového oleje. V následujících
situacích se může spotřeba oleje zvýšit a může být nutné doplnit motorový
olej mezi intervaly údržby.
●Když je motor nový, například přímo po koupi vozidla nebo po výměně mo-
toru
●Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
●Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, při ta-
žení (kromě vozidel pro Jižní Afriku), nebo při jízdě s častým zrychlováním
a zpomalováním
●Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jezdíte
často v hustém provozu
■Po výměně motorového oleje (pouze naftový motor)
Údaj údržby motorového oleje by měl být vynulován. Proveďte následující
úkony:
Přepněte displej na denní počítadlo kilometrů "A", když běží motor.
(S. 93)
Otočte spínač motoru do polohy "LOCK" (vozidla bez systému bezklíčo-
vého nastupování a startování), nebo ho vypněte (vozidla se systémem
bezklíčového nastupování a startování).
Vozidla bez systému bezklíč
ového nastupování a startování:
Při stisknutém přepínacím tlačítku displeje (S. 93) otočte spínač moto-
ru do polohy "ON" (nestartujte motor, protože jinak bude režim nulování
zrušen). Držte stále stisknuté tlačítko, až denní počítadlo kilometrů zobra-
zí "000000".
Vozidla se systémem bezklíčového nastupování a startování:
Při stisknutém přepínacím tlačítku displeje (S. 93) přepněte spínač mo-
toru do režimu ZAPALOVÁNÍ ZAPNUTO (nestartujte motor, protože jinak
bude režim nulování zrušen). Držte stále stisknuté tlačítko, až denní počí-
tadlo kilometrů zobrazí "000000".
1
2
3

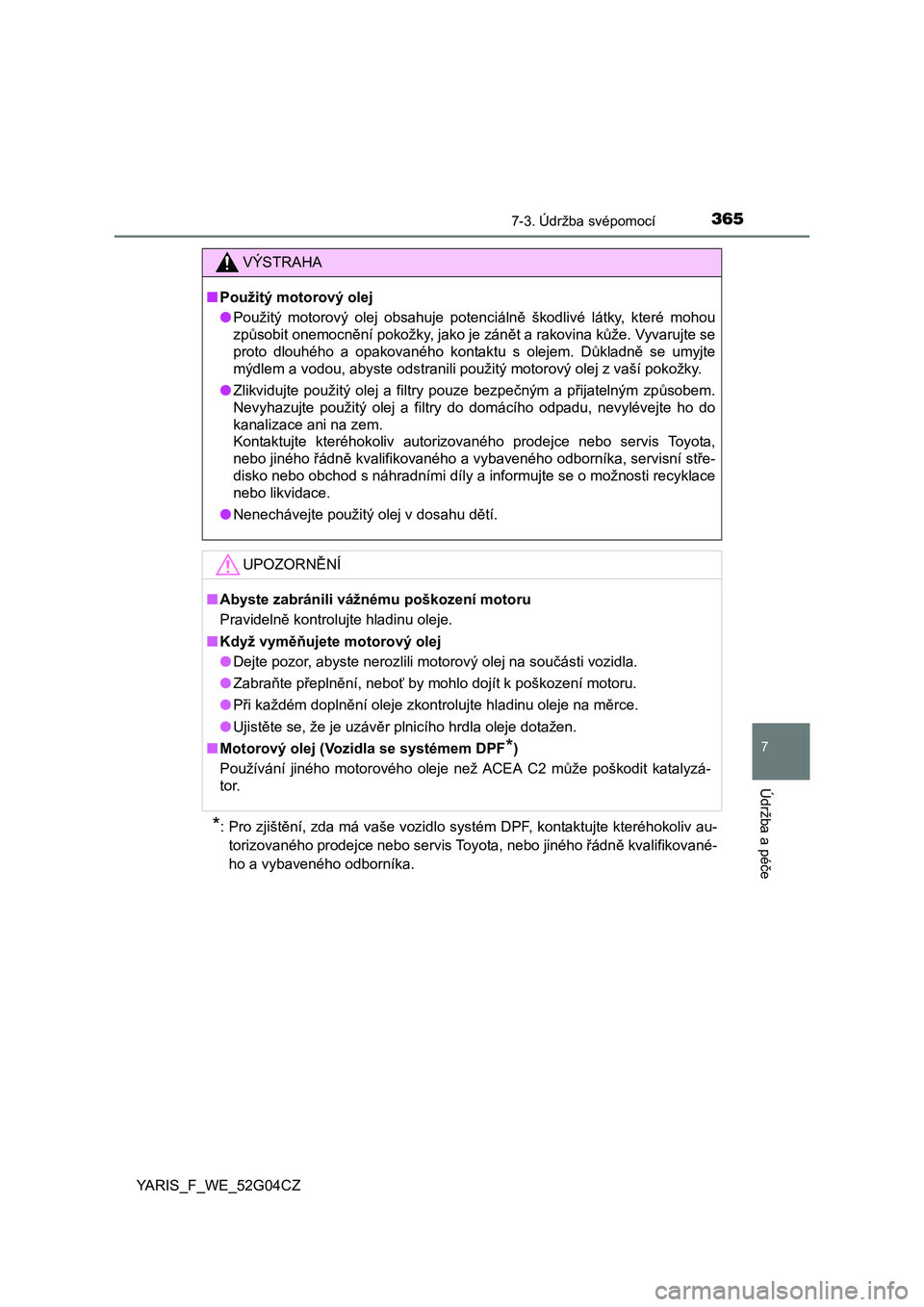

3657-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_WE_52G04CZ
*: Pro zjištění, zda má vaše vozidlo systém DPF, kontaktujte kteréhokoliv au-
torizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikované-
ho a vybaveného odborníka.
VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje potenciálně škodlivé látky, které mohou
způsobit onemocnění pokožky, jako je zánět a rakovina kůže. Vyvarujte se
proto dlouhého a opakovaného kontaktu s olejem. Důkladně se umyjte
mýdlem a vodou, abyste odstranili použitý motorový olej z vaší pokožky.
●Zlikvidujte použitý olej a filtry pouze bezpečným a přijatelným způsobem.
Nevyhazujte použitý olej a filtry do domácího odpadu, nevylévejte ho do
kanalizace ani na zem.
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo jiného řádně kvalifikovaného a vybaveného odborníka, servisní stře-
disko nebo obchod s náhradními díly a informujte se o možnosti recyklace
nebo likvidace.
●Nenechávejte použitý olej v dosahu dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poškození motoru
Pravidelně kontrolujte hladinu oleje.
■Když vyměňujete motorový olej
●Dejte pozor, abyste nerozlili motorový olej na součásti vozidla.
●Zabraňte přeplnění, neboť by mohlo dojít k poškození motoru.
●Při každém doplnění oleje zkontrolujte hladinu oleje na měrce.
●Ujistěte se, že je uzávěr plnicího hrdla oleje dotažen.
■Motorový olej (Vozidla se systémem DPF
*)
Používání jiného motorového oleje než ACEA C2 může poškodit katalyzá-
tor.

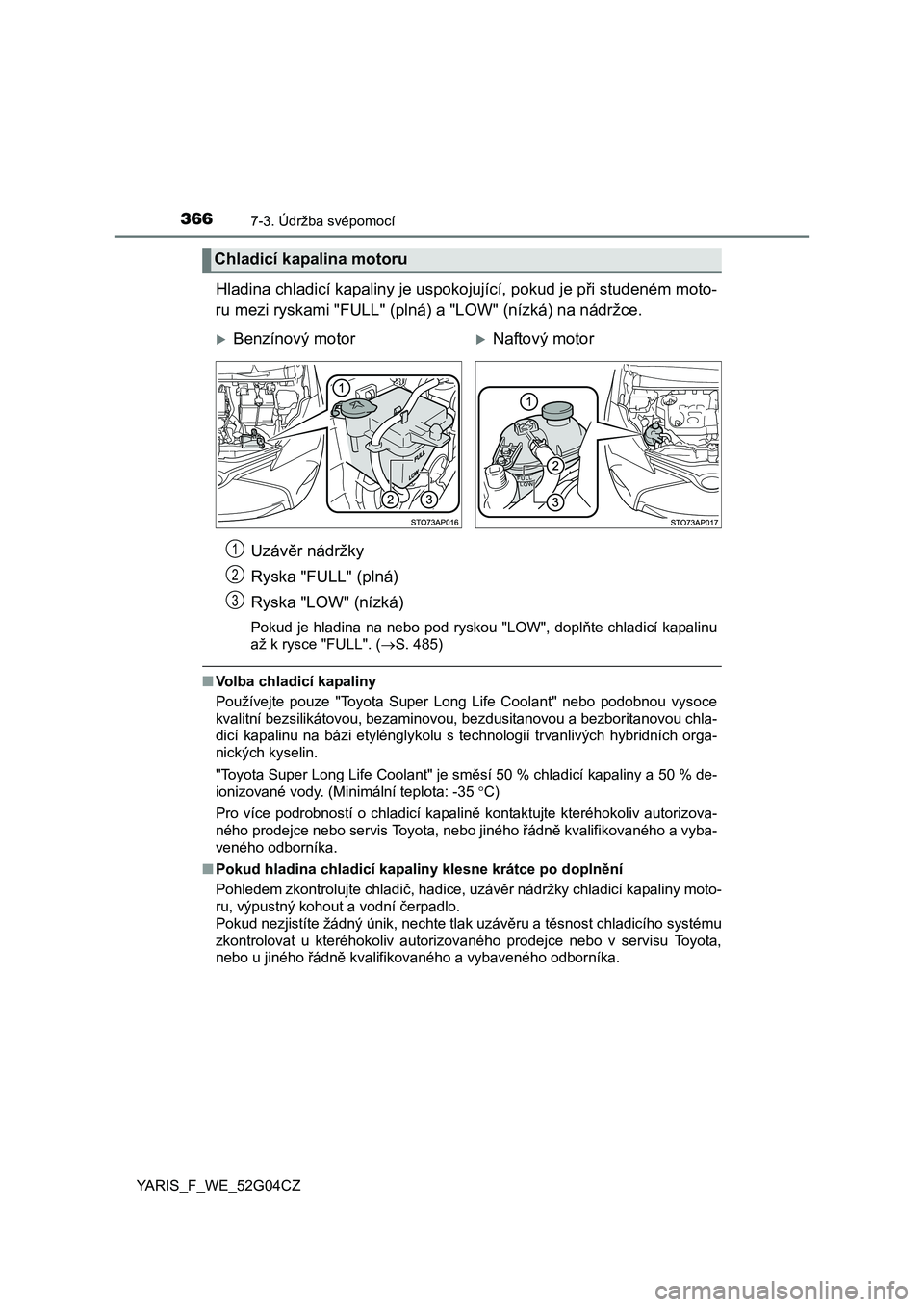

3667-3. Údržba svépomocí
YARIS_F_WE_52G04CZ
Hladina chladicí kapaliny je uspokojující, pokud je při studeném moto-
ru mezi ryskami "FULL" (plná) a "LOW" (nízká) na nádržce.
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod ryskou "LOW", doplňte chladicí kapalinu
až k rysce "FULL". (S. 485)
■Volba chladicí kapaliny
Používejte pouze "Toyota Super Long Life Coolant" nebo podobnou vysoce
kvalitní bezsilikátovou, bezaminovou, bezdusitanovou a bezboritanovou chla-
dicí kapalinu na bázi etylénglykolu s technologií trvanlivých hybridních orga-
nických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chladicí kapaliny a 50 % de-
ionizované vody. (Minimální teplota: -35C)
Pro více podrobností o chladicí kapalině kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vyba-
veného odborníka.
■Pokud hladina chladicí kapaliny klesne krátce po doplnění
Pohledem zkontrolujte chladič, hadice, uzávěr nádržky chladicí kapaliny moto-
ru, výpustný kohout a vodní čerpadlo.
Pokud nezjistíte žádný únik, nechte tlak uzávěru a těsnost chladicího systému
zkontrolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota,
nebo u jiného řádně kvalifikovaného a vybaveného odborníka.
Chladicí kapalina motoru
Benzínový motorNaftový motor
1
2
3

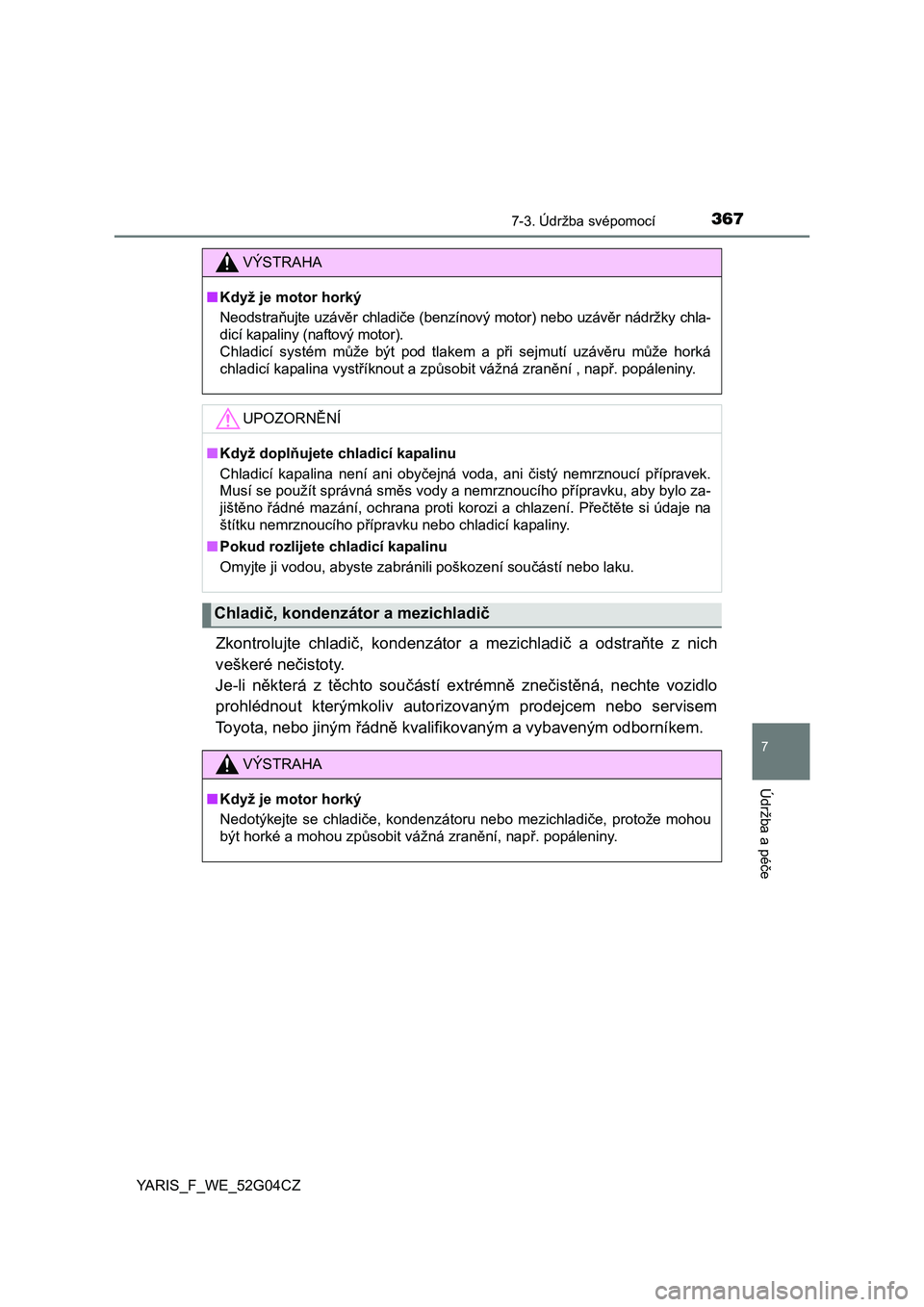

3677-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_WE_52G04CZ
Zkontrolujte chladič, kondenzátor a mezichladič a odstraňte z nich
veškeré nečistoty.
Je-li některá z těchto součástí extrémně znečistěná, nechte vozidlo
prohlédnout kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
VÝSTRAHA
■Když je motor horký
Neodstraňujte uzávěr chladiče (benzínový motor) nebo uzávěr nádržky chla-
dicí kapaliny (naftový motor).
Chladicí systém může být pod tlakem a při sejmutí uzávěru může horká
chladicí kapalina vystříknout a způsobit vážná zranění , např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani obyčejná voda, ani čistý nemrznoucí přípravek.
Musí se použít správná směs vody a nemrznoucího přípravku, aby bylo za-
jištěno řádné mazání, ochrana proti korozi a chlazení. Přečtěte si údaje na
štítku nemrznoucího přípravku nebo chladicí kapaliny.
■Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, abyste zabránili poškození součástí nebo laku.
Chladič, kondenzátor a mezichladič
VÝSTRAHA
■Když je motor horký
Nedotýkejte se chladiče, kondenzátoru nebo mezichladiče, protože mohou
být horké a mohou způsobit vážná zranění, např. popáleniny.

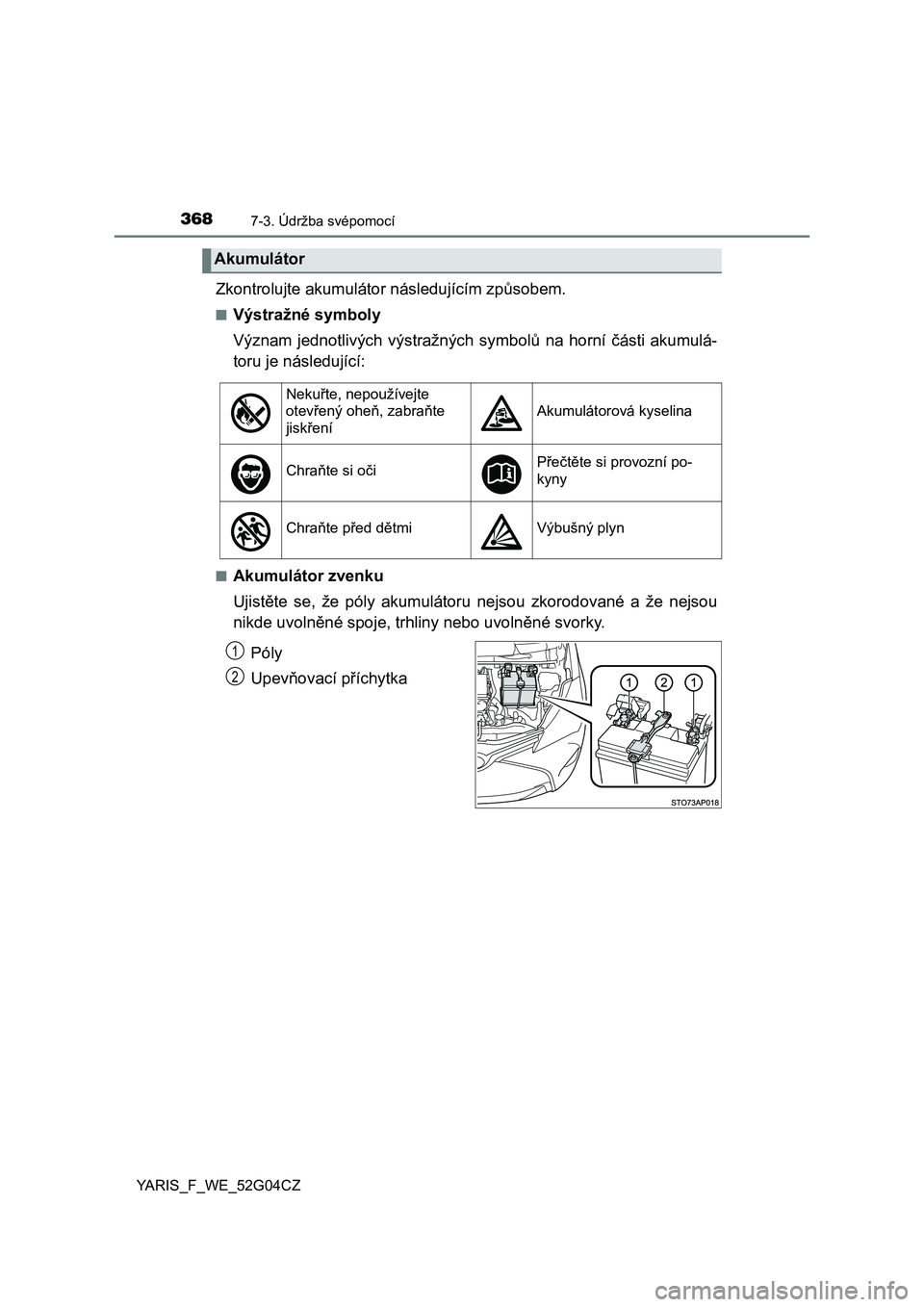

3687-3. Údržba svépomocí
YARIS_F_WE_52G04CZ
Zkontrolujte akumulátor následujícím způsobem.
■Výstražné symboly
Význam jednotlivých výstražných symbolů na horní části akumulá-
toru je následující:
■Akumulátor zvenku
Ujistěte se, že póly akumulátoru nejsou zkorodované a že nejsou
nikde uvolněné spoje, trhliny nebo uvolněné svorky.
Póly
Upevňovací příchytka
Akumulátor
Nekuřte, nepoužívejte
otevřený oheň, zabraňte
jiskření
Akumulátorová kyselina
Chraňte si očiPřečtěte si provozní po-
kyny
Chraňte před dětmiVýbušný plyn
1
2

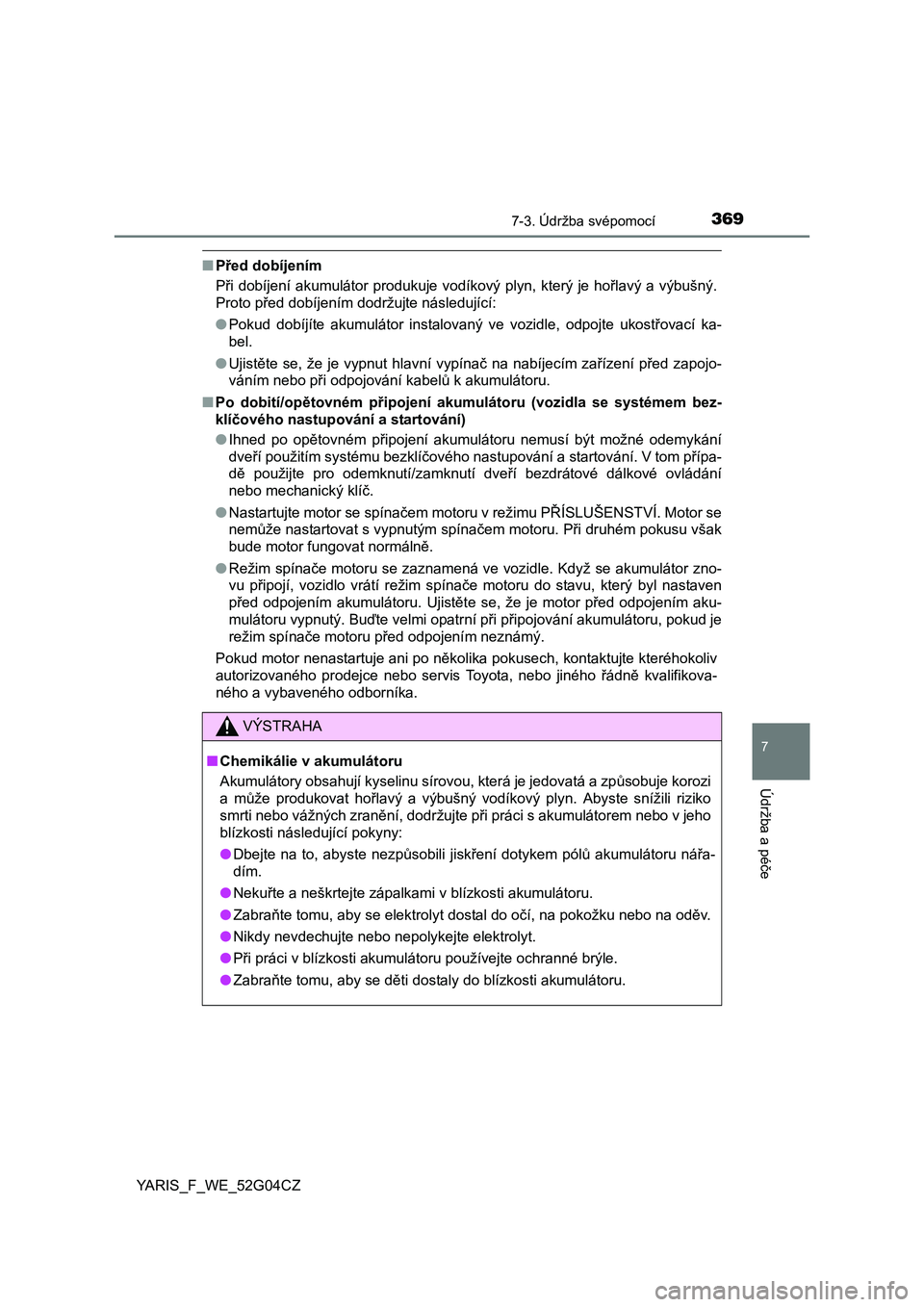

3697-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_WE_52G04CZ
■Před dobíjením
Při dobíjení akumulátor produkuje vodíkový plyn, který je hořlavý a výbušný.
Proto před dobíjením dodržujte následující:
●Pokud dobíjíte akumulátor instalovaný ve vozidle, odpojte ukostřovací ka-
bel.
●Ujistěte se, že je vypnut hlavní vypínač na nabíjecím zařízení před zapojo-
váním nebo při odpojování kabelů k akumulátoru.
■Po dobití/opětovném připojení akumulátoru (vozidla se systémem bez-
klíčového nastupování a startování)
●Ihned po opětovném připojení akumulátoru nemusí být možné odemykání
dveří použitím systému bezklíčového nastupování a startování. V tom přípa-
dě použijte pro odemknutí/zamknutí dveří bezdrátové dálkové ovládání
nebo mechanický klíč.
●Nastartujte motor se spínačem motoru v režimu PŘÍSLUŠENSTVÍ. Motor se
nemůže nastartovat s vypnutým spínačem motoru. Při druhém pokusu však
bude motor fungovat normálně.
●Režim spínače motoru se zaznamená ve vozidle. Když se akumulátor zno-
vu připojí, vozidlo vrátí režim spínače motoru do stavu, který byl nastaven
před odpojením akumulátoru. Ujistěte se, že je motor před odpojením aku-
mulátoru vypnutý. Buďte velmi opatrní při připojování akumulátoru, pokud je
režim spínače motoru před odpojením neznámý.
Pokud motor nenastartuje ani po několika pokusech, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikova-
ného a vybaveného odborníka.
VÝSTRAHA
■Chemikálie v akumulátoru
Akumulátory obsahují kyselinu sírovou, která je jedovatá a způsobuje korozi
a může produkovat hořlavý a výbušný vodíkový plyn. Abyste snížili riziko
smrti nebo vážných zranění, dodržujte při práci s akumulátorem nebo v jeho
blízkosti následující pokyny:
●Dbejte na to, abyste nezpůsobili jiskření dotykem pólů akumulátoru nářa-
dím.
●Nekuřte a neškrtejte zápalkami v blízkosti akumulátoru.
●Zabraňte tomu, aby se elektrolyt dostal do očí, na pokožku nebo na oděv.
●Nikdy nevdechujte nebo nepolykejte elektrolyt.
●Při práci v blízkosti akumulátoru používejte ochranné brýle.
●Zabraňte tomu, aby se děti dostaly do blízkosti akumulátoru.

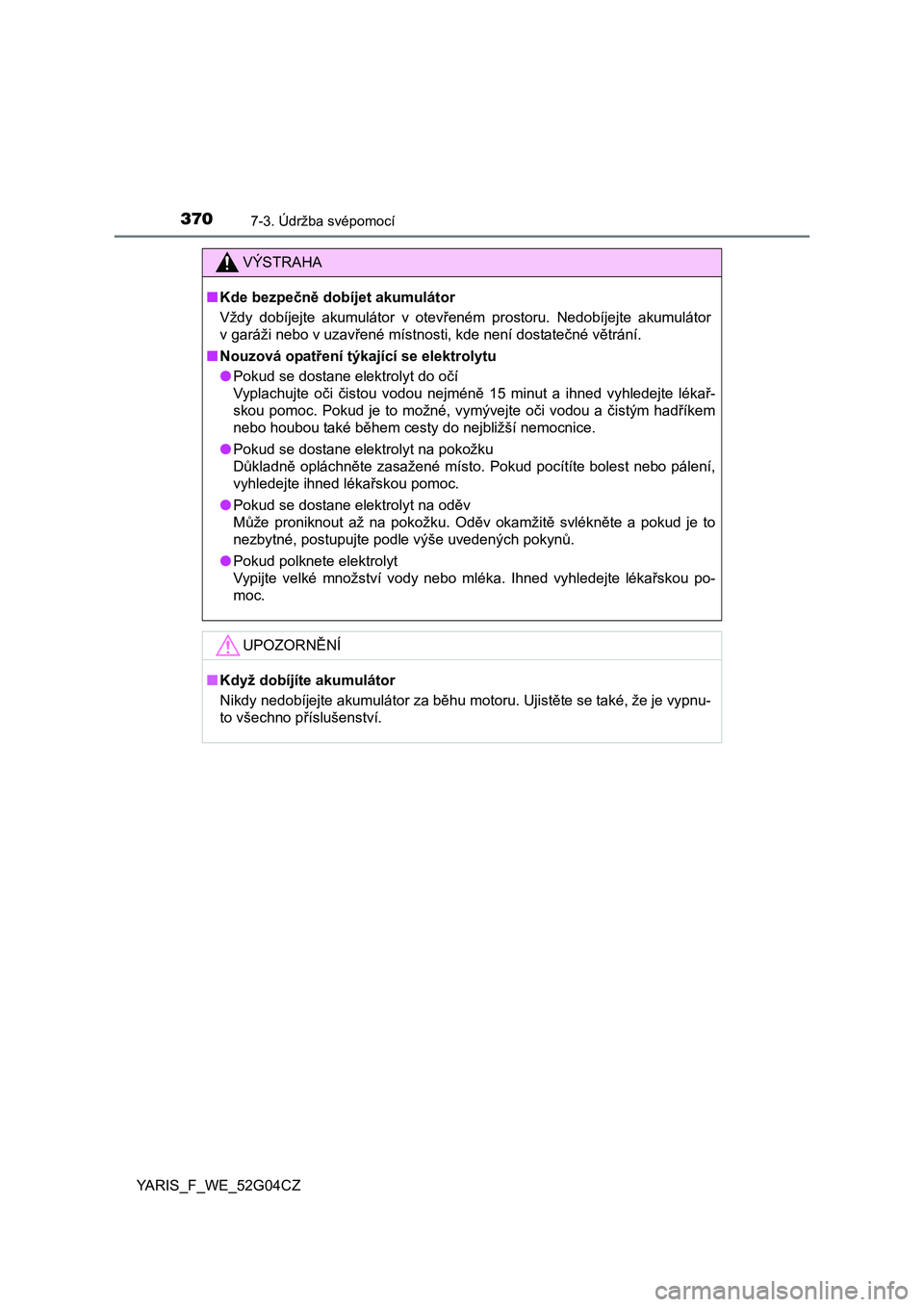

3707-3. Údržba svépomocí
YARIS_F_WE_52G04CZ
VÝSTRAHA
■Kde bezpečně dobíjet akumulátor
Vždy dobíjejte akumulátor v otevřeném prostoru. Nedobíjejte akumulátor
v garáži nebo v uzavřené místnosti, kde není dostatečné větrání.
■Nouzová opatření týkající se elektrolytu
●Pokud se dostane elektrolyt do očí
Vyplachujte oči čistou vodou nejméně 15 minut a ihned vyhledejte lékař-
skou pomoc. Pokud je to možné, vymývejte oči vodou a čistým hadříkem
nebo houbou také během cesty do nejbližší nemocnice.
●Pokud se dostane elektrolyt na pokožku
Důkladně opláchněte zasažené místo. Pokud pocítíte bolest nebo pálení,
vyhledejte ihned lékařskou pomoc.
●Pokud se dostane elektrolyt na oděv
Může proniknout až na pokožku. Oděv okamžitě svlékněte a pokud je to
nezbytné, postupujte podle výše uvedených pokynů.
●Pokud polknete elektrolyt
Vypijte velké množství vody nebo mléka. Ihned vyhledejte lékařskou po-
moc.
UPOZORNĚNÍ
■Když dobíjíte akumulátor
Nikdy nedobíjejte akumulátor za běhu motoru. Ujistěte se také, že je vypnu-
to všechno příslušenství.
