911-3. Hybridsystem
1
Sikkerhed
YARIS_HV_OM_Europe_OM52J66DK
Der sidder en luftindsugningsdyse
på siden af den nederste del af
venstre bagsæde, som skal køle
hybridbatteriet (t raktionsbatteriet).
Når luftindsugningsdysen er blo-
keret, er batteriets funktion be-
grænset, hvilket medfører et fald
i brændstofforbruget.
Når kollisionssensoren registrerer en vis påvirkning, blokerer nødaf-
brydelsessystemet højspændingsstrømmen og stopper brændstof-
pumpen for at minimere risikoen fo r stød samt brændstoflækage. Når
nødafbrydelsessystemet er blevet akti veret, kan bilen ikke starte igen.
Kontakt en autoriseret Toyota-forhandl er/-reparatør eller andre kvalifi-
cerede fagfolk for at få genstartet hybridsystemet.
Der vises automatisk en meddelelse, hvis der opstår en fejl i hybridsy-
stemet, eller hvis den udførte handling er ukorrekt.
Hvis der vises en advarselsmed-
delelse på multi-informationsdis-
playet, skal du læse meddelelsen
og følge anvisningerne.
Hybridbatteriets luftindsugni ngsdyse (traktionsbatteri)
Nødafbrydelsessystem
Advarselsmeddelelse hybridmodel (biler med farvedisplay)
OM52J66DK.book Page 91 Thursday, October 19, 2017 2:42 PM

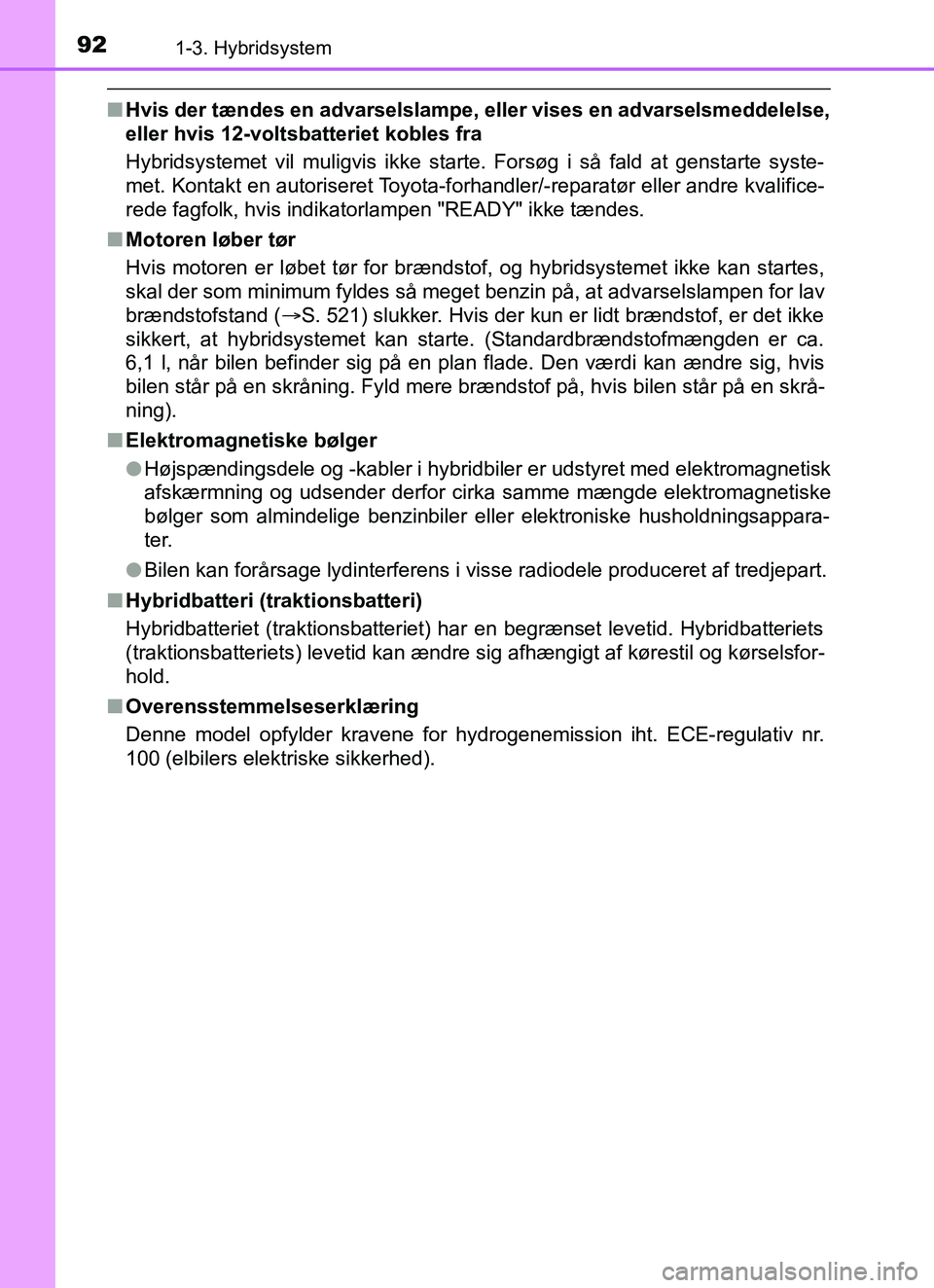

921-3. Hybridsystem
YARIS_HV_OM_Europe_OM52J66DK
nHvis der tændes en advarselslampe, eller vises en advarselsmeddelelse,
eller hvis 12-voltsbatteriet kobles fra
Hybridsystemet vil muligvis ikke starte. Forsøg i så fald at genstarte syste-
met. Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk, hvis indikatorlampen "READY" ikke tændes.
n Motoren løber tør
Hvis motoren er løbet tør for brændstof, og hybridsystemet ikke kan startes,
skal der som minimum fyldes så meget benzin på, at advarselslampen for lav
brændstofstand ( S. 521) slukker. Hvis der kun er lidt brændstof, er det ikke
sikkert, at hybridsystemet kan starte. (Standardbrændstofmængden er ca.
6,1 l, når bilen befinder sig på en plan flade. Den værdi kan ændre sig, hvis
bilen står på en skråning. Fyld mere brændstof på, hvis bilen står på en skrå-
ning).
n Elektromagnetiske bølger
lHøjspændingsdele og -kabler i hybridbiler er udstyret med elektromagnetisk
afskærmning og udsender derfor cirka samme mængde elektromagnetiske
bølger som almindelige benzinbiler eller elektroniske husholdningsappara-
ter.
l Bilen kan forårsage lydinterferens i visse radiodele produceret af tredjepart.
n Hybridbatteri (traktionsbatteri)
Hybridbatteriet (traktionsbatteriet) har en begrænset levetid. Hybridbatteriets
(traktionsbatteriets) levetid kan ændre sig afhængigt af kørestil og kørselsfor-
hold.
n Overensstemmelseserklæring
Denne model opfylder kravene for hydrogenemission iht. ECE-regulativ nr.
100 (elbilers elektriske sikkerhed).
OM52J66DK.book Page 92 Thursday, October 19, 2017 2:42 PM

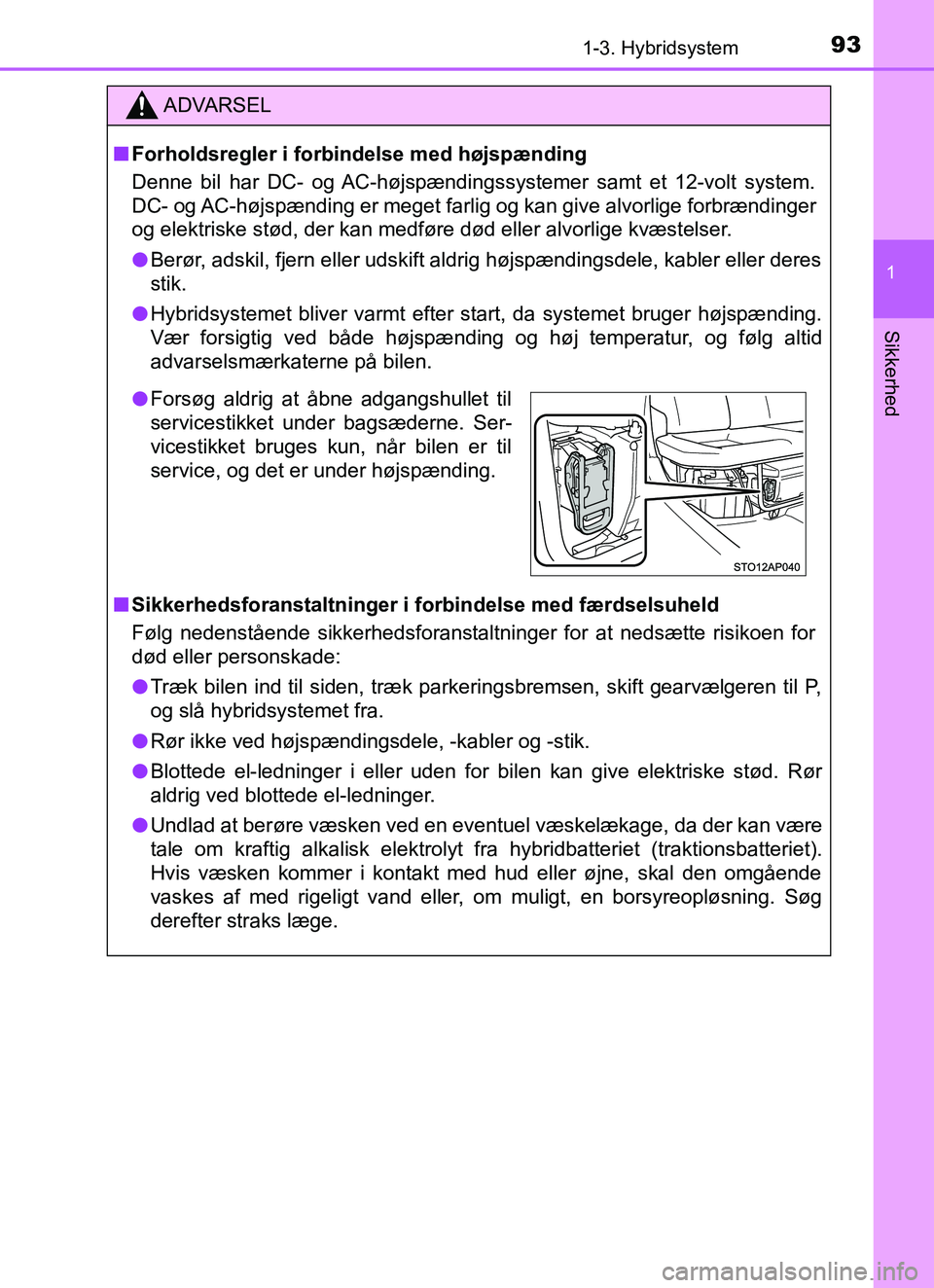

931-3. Hybridsystem
1
Sikkerhed
YARIS_HV_OM_Europe_OM52J66DK
ADVARSEL
n Forholdsregler i forbindelse med højspænding
Denne bil har DC- og AC-højspændingssystemer samt et 12-volt system.
DC- og AC-højspænding er meget farlig og kan give alvorlige forbrændinger
og elektriske stød, der kan medføre død eller alvorlige kvæstelser.
l Berør, adskil, fjern eller udskift aldrig højspændingsdele, kabler eller deres
stik.
l Hybridsystemet bliver varmt efter start, da systemet bruger højspænding.
Vær forsigtig ved både højspænding og høj temperatur, og følg altid
advarselsmærkaterne på bilen.
n Sikkerhedsforanstaltninger i forbindelse med færdselsuheld
Følg nedenstående sikkerhedsforanstaltninger for at nedsætte risikoen for
død eller personskade:
l Træk bilen ind til siden, træk parkeringsbremsen, skift gearvælgeren til P,
og slå hybridsystemet fra.
l Rør ikke ved højspændingsdele, -kabler og -stik.
l Blottede el-ledninger i eller uden for bilen kan give elektriske stød. Rør
aldrig ved blottede el-ledninger.
l Undlad at berøre væsken ved en eventuel væskelækage, da der kan være
tale om kraftig alkalisk elektrolyt fra hybridbatteriet (traktionsbatteriet).
Hvis væsken kommer i kontakt med hud eller øjne, skal den omgående
vaskes af med rigeligt vand eller, om muligt, en borsyreopløsning. Søg
derefter straks læge.
lForsøg aldrig at åbne adgangshullet til
servicestikket under bagsæderne. Ser-
vicestikket bruges kun, når bilen er til
service, og det er under højspænding.
OM52J66DK.book Page 93 Thursday, October 19, 2017 2:42 PM

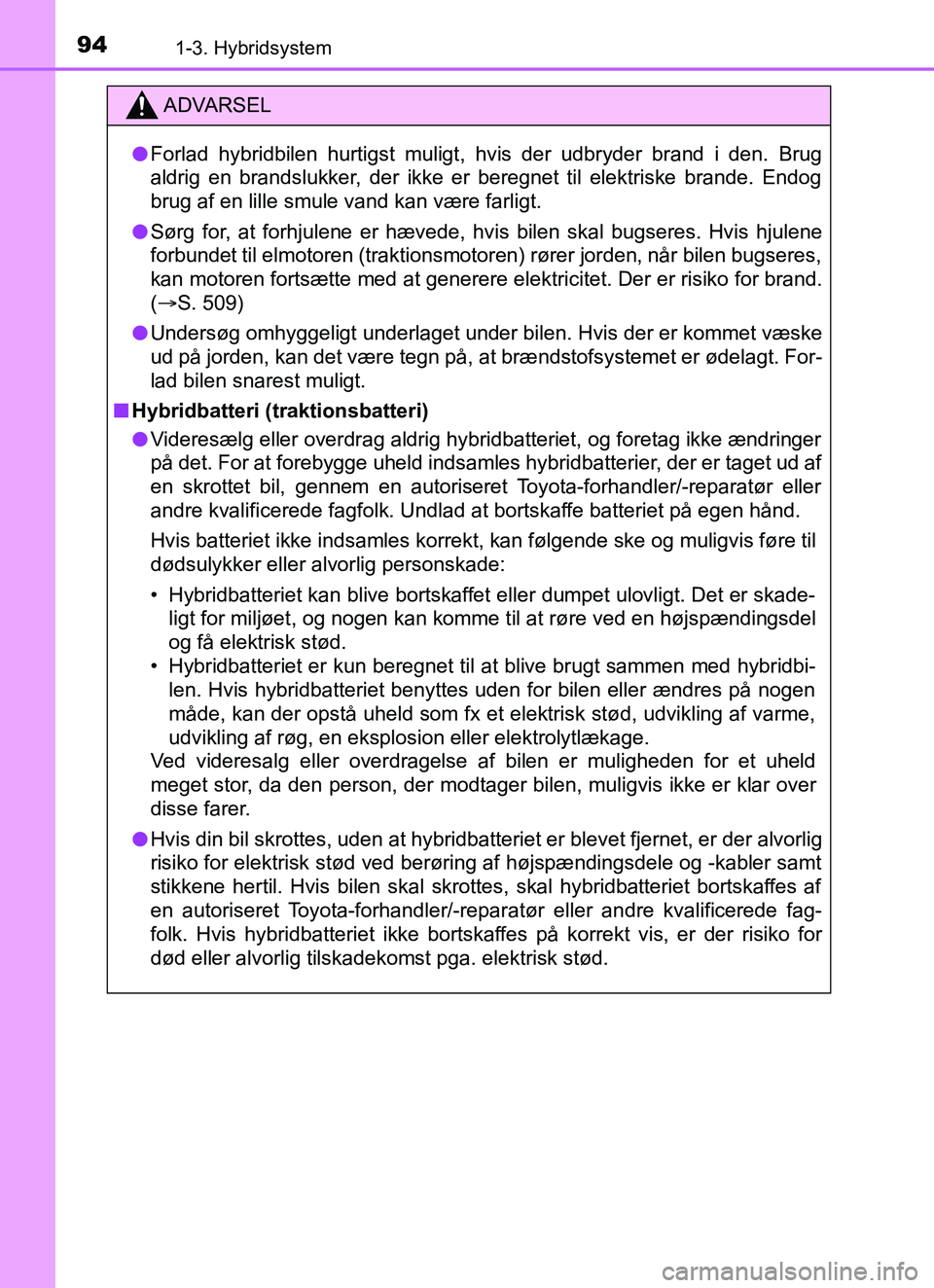

941-3. Hybridsystem
YARIS_HV_OM_Europe_OM52J66DK
ADVARSEL
l Forlad hybridbilen hurtigst muligt, hvis der udbryder brand i den. Brug
aldrig en brandslukker, der ikke er beregnet til elektriske brande. Endog
brug af en lille smule vand kan være farligt.
l Sørg for, at forhjulene er hævede, hvis bilen skal bugseres. Hvis hjulene
forbundet til elmotoren (traktionsmotoren) rører jorden, når bilen bugseres,
kan motoren fortsætte med at generere elektricitet. Der er risiko for brand.
(S. 509)
l Undersøg omhyggeligt underlaget under bilen. Hvis der er kommet væske
ud på jorden, kan det være tegn på, at brændstofsystemet er ødelagt. For-
lad bilen snarest muligt.
n Hybridbatteri (traktionsbatteri)
l Videresælg eller overdrag aldrig hybridbatteriet, og foretag ikke ændringer
på det. For at forebygge uheld indsamles hybridbatterier, der er taget ud af
en skrottet bil, gennem en autoriseret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk. Undlad at bortskaffe batteriet på egen hånd.
Hvis batteriet ikke indsamles korrekt, kan følgende ske og muligvis føre til
dødsulykker eller alvorlig personskade:
• Hybridbatteriet kan blive bortskaffet eller dumpet ulovligt. Det er skade-
ligt for miljøet, og nogen kan komme til at røre ved en højspændingsdel
og få elektrisk stød.
• Hybridbatteriet er kun beregnet til at blive brugt sammen med hybridbi- len. Hvis hybridbatteriet benyttes uden for bilen eller ændres på nogen
måde, kan der opstå uheld som fx et elektrisk stød, udvikling af varme,
udvikling af røg, en eksplosion eller elektrolytlækage.
Ved videresalg eller overdragelse af bilen er muligheden for et uheld
meget stor, da den person, der modtager bilen, muligvis ikke er klar over
disse farer.
l Hvis din bil skrottes, uden at hybridbatteriet er blevet fjernet, er der alvorlig
risiko for elektrisk stød ved berøring af højspændingsdele og -kabler samt
stikkene hertil. Hvis bilen skal skrottes, skal hybridbatteriet bortskaffes af
en autoriseret Toyota-forhandler/-repar atør eller andre kvalificerede fag-
folk. Hvis hybridbatteriet ikke bortskaffes på korrekt vis, er der risiko for
død eller alvorlig tilskadekomst pga. elektrisk stød.
OM52J66DK.book Page 94 Thursday, October 19, 2017 2:42 PM

951-3. Hybridsystem
1
Sikkerhed
YARIS_HV_OM_Europe_OM52J66DKBEMÆRK
n
Hybridbatteriets luftinds ugningsdyse (traktionsbatteri)
l Der må ikke komme vand eller fremmedlegemer i luftindsugningsdyserne,
da det kan forårsage en kortslutning og beskadige hybridbatteriet (trakti-
onsbatteriet).
l Undlad at fragte store mængder vand, fx vandbeholdere til drikkeautoma-
ter, i bilen. Hvis der spildes vand på hybridbatteriet (traktionsbatteriet), kan
det blive ødelagt. Få bilen efterset hos en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede fagfolk.
l Der er monteret et filter i luftindsugningsdysen. Hvis filteret er synligt snav-
set, også efter at dysen er renset, anbefales det at rense eller udskifte fil-
teret. Du kan få oplysninger om rensning eller udskiftning af filteret hos en
autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
l Biler med farvedisplay: Hvis "Maintenance required for Traction battery
cooling parts. See owner’s manual." vises på multi-informationsdisplayet,
kan det skyldes, at luftindsugningsdysen og filteret er blokeret. Se S. 420
for at finde oplysninger om rengøring af luftindsugningsdysen.
lAnbring ikke genstande, så de blokerer
luftindsugningsdyserne. Når luftindsug-
ningsdysen er blokeret, er batteriets
funktion begrænset, hvilket medfører et
fald i brændstofforbruget.
l Rens luftindsugningsdyserne med
jævne mellemrum for at undgå, at
hybridbatteriet (traktionsbatteriet) bliver
overophedet.
OM52J66DK.book Page 95 Thursday, October 19, 2017 2:42 PM

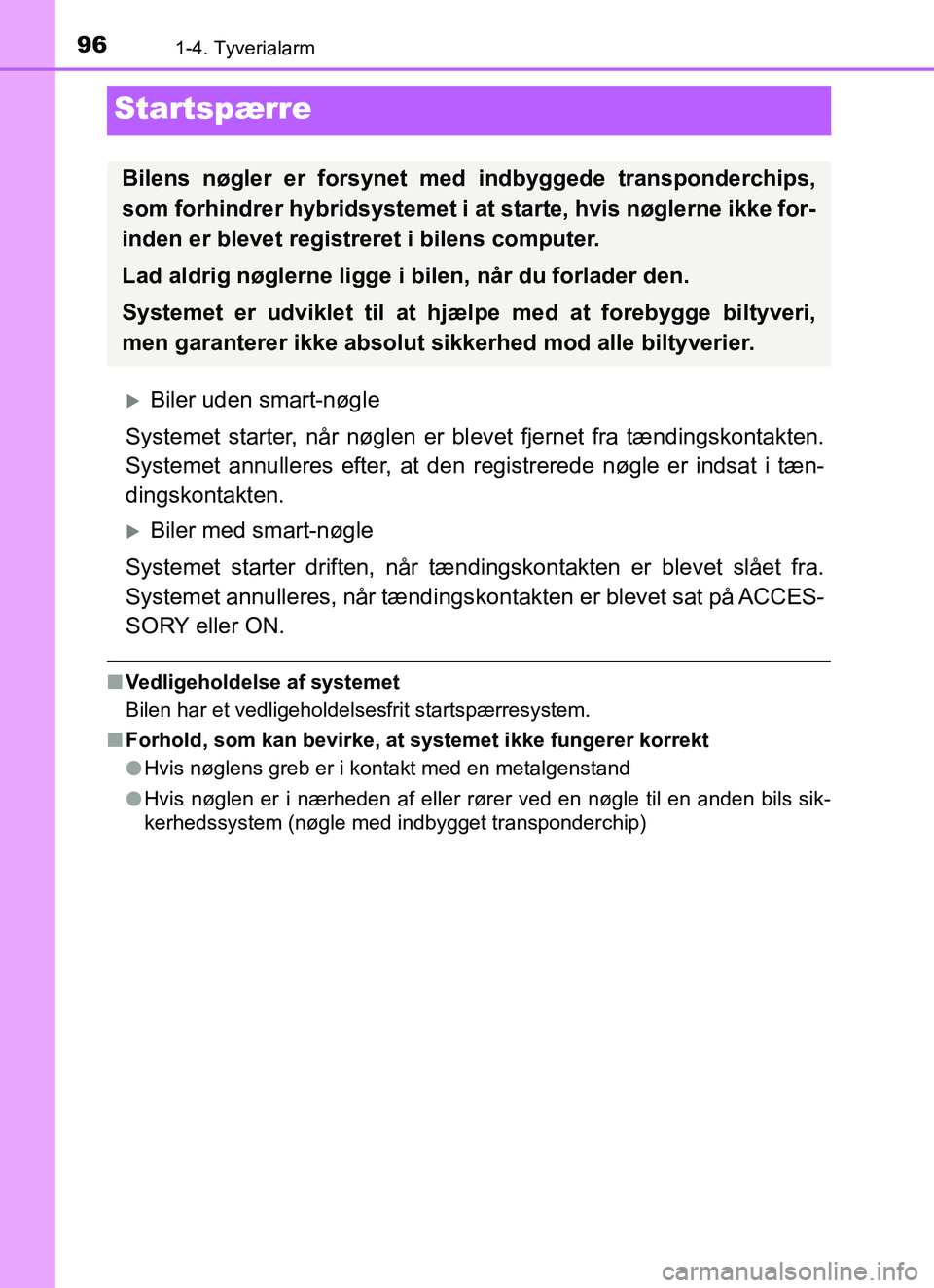

961-4. Tyverialarm
YARIS_HV_OM_Europe_OM52J66DK
Startspærre
Biler uden smart-nøgle
Systemet starter, når nøglen er blevet fjernet fra tændingskontakten.
Systemet annulleres efter, at den registrerede nøgle er indsat i tæn-
dingskontakten.
Biler med smart-nøgle
Systemet starter driften, når tændingskontakten er blevet slået fra.
Systemet annulleres, når tændings kontakten er blevet sat på ACCES-
SORY eller ON.
n Vedligeholdelse af systemet
Bilen har et vedligeholdelsesfrit startspærresystem.
n Forhold, som kan bevirke, at systemet ikke fungerer korrekt
lHvis nøglens greb er i kontakt med en metalgenstand
l Hvis nøglen er i nærheden af eller rører ved en nøgle til en anden bils sik-
kerhedssystem (nøgle med indbygget transponderchip)
Bilens nøgler er forsynet me d indbyggede transponderchips,
som forhindrer hybridsystemet i at starte, hvis nøglerne ikke for-
inden er blevet registreret i bilens computer.
Lad aldrig nøglerne ligge i bilen, når du forlader den.
Systemet er udviklet til at hjæl pe med at forebygge biltyveri,
men garanterer ikke absolut sikkerhed mod alle biltyverier.
OM52J66DK.book Page 96 Thursday, October 19, 2017 2:42 PM

971-4. Tyverialarm
1
Sikkerhed
YARIS_HV_OM_Europe_OM52J66DKn

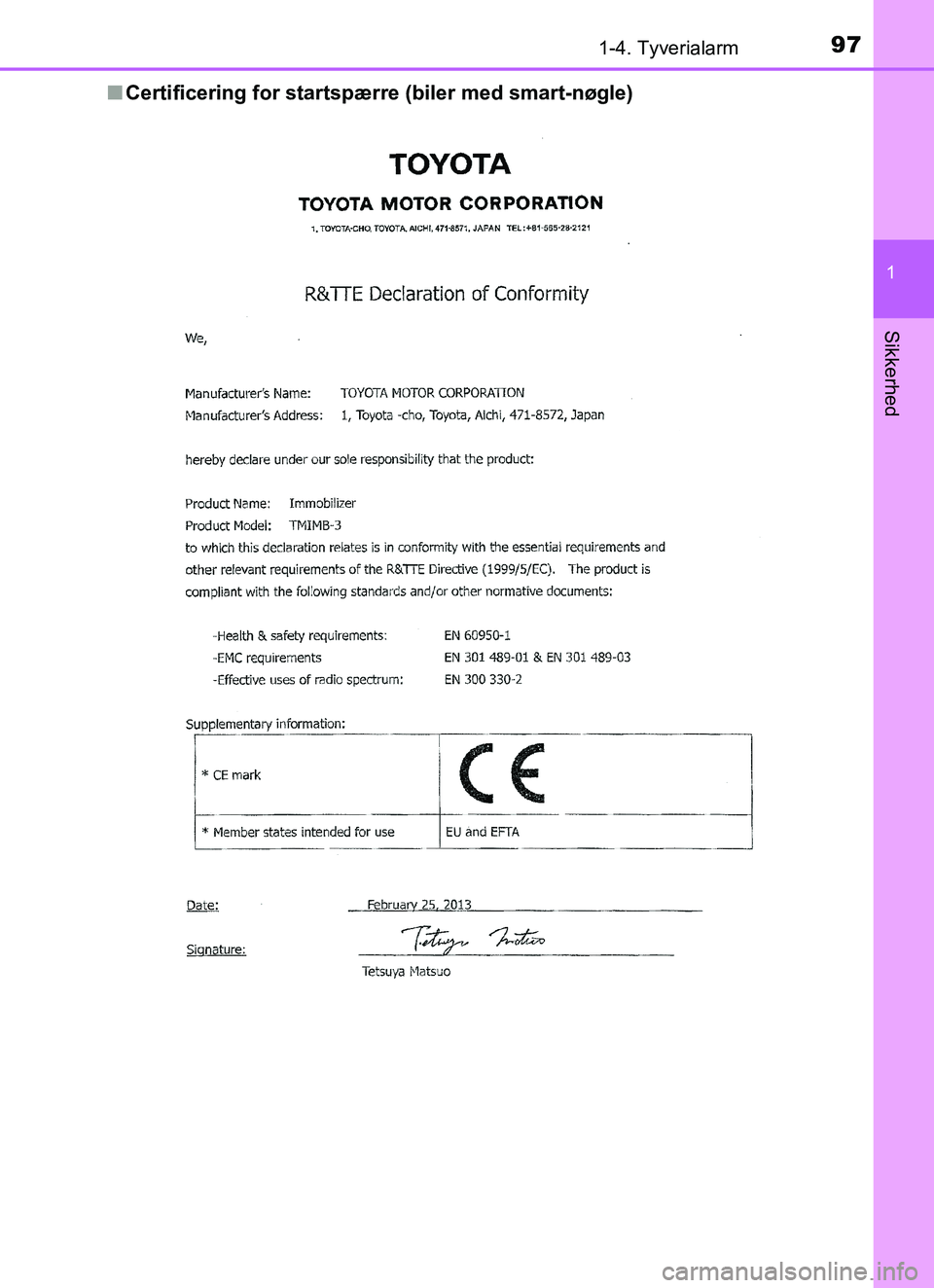

Certificering for startspærre (biler med smart-nøgle)
OM52J66DK.book Page 97 Thursday, October 19, 2017 2:42 PM

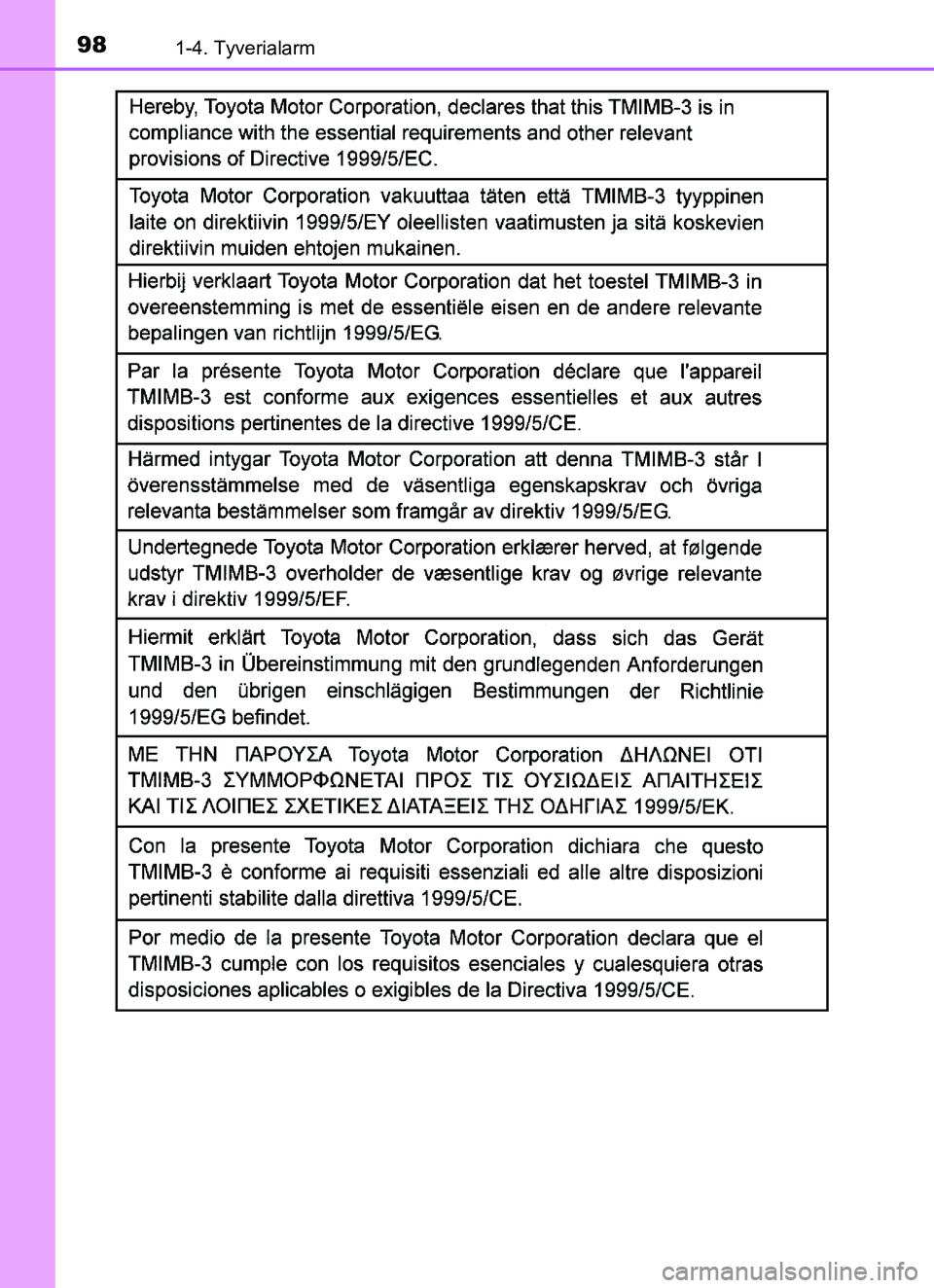

981-4. Tyverialarm
YARIS_HV_OM_Europe_OM52J66DK
OM52J66DK.book Page 98 Thursday, October 19, 2017 2:42 PM

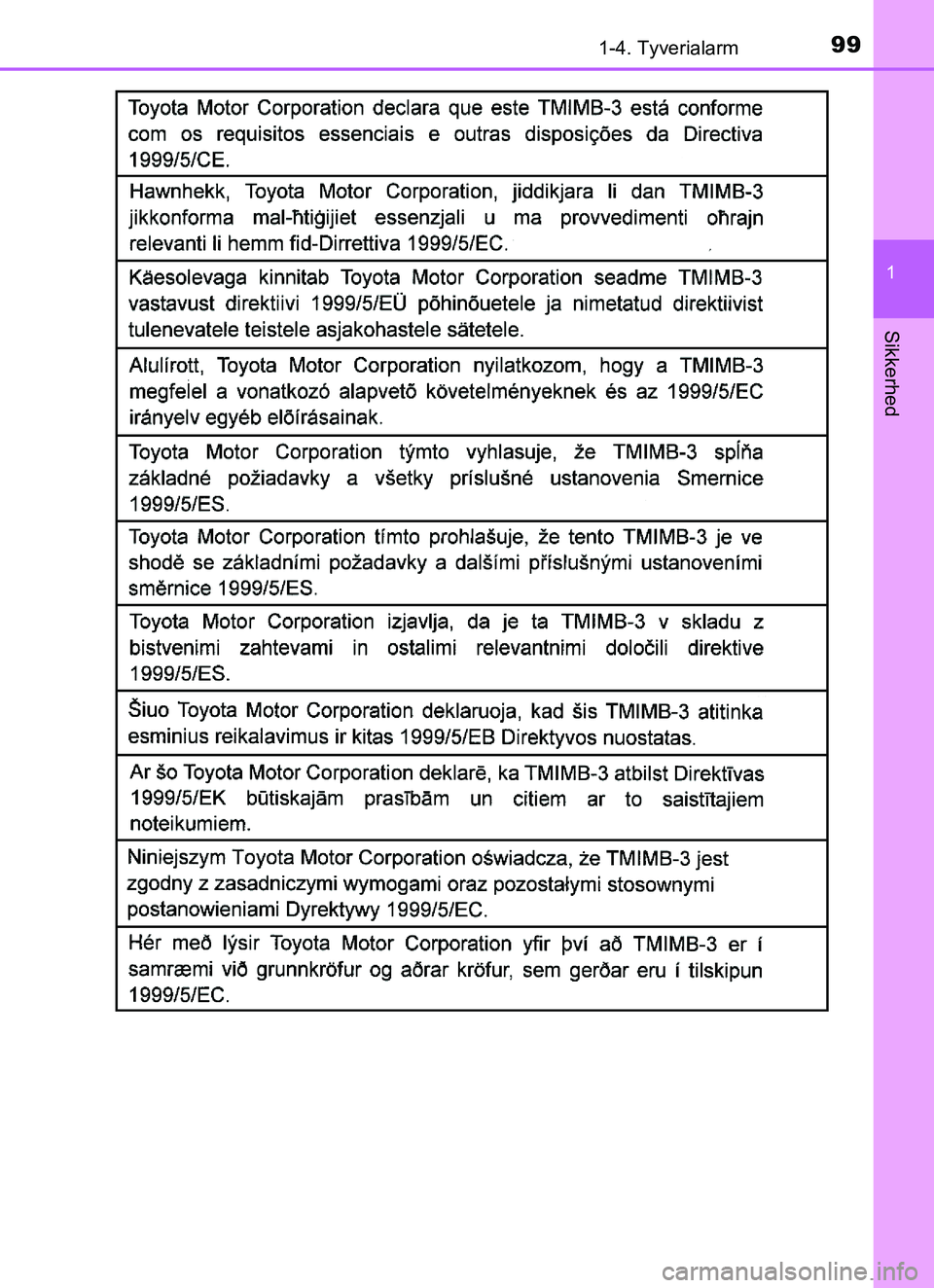

991-4. Tyverialarm
1
Sikkerhed
YARIS_HV_OM_Europe_OM52J66DK
OM52J66DK.book Page 99 Thursday, October 19, 2017 2:42 PM

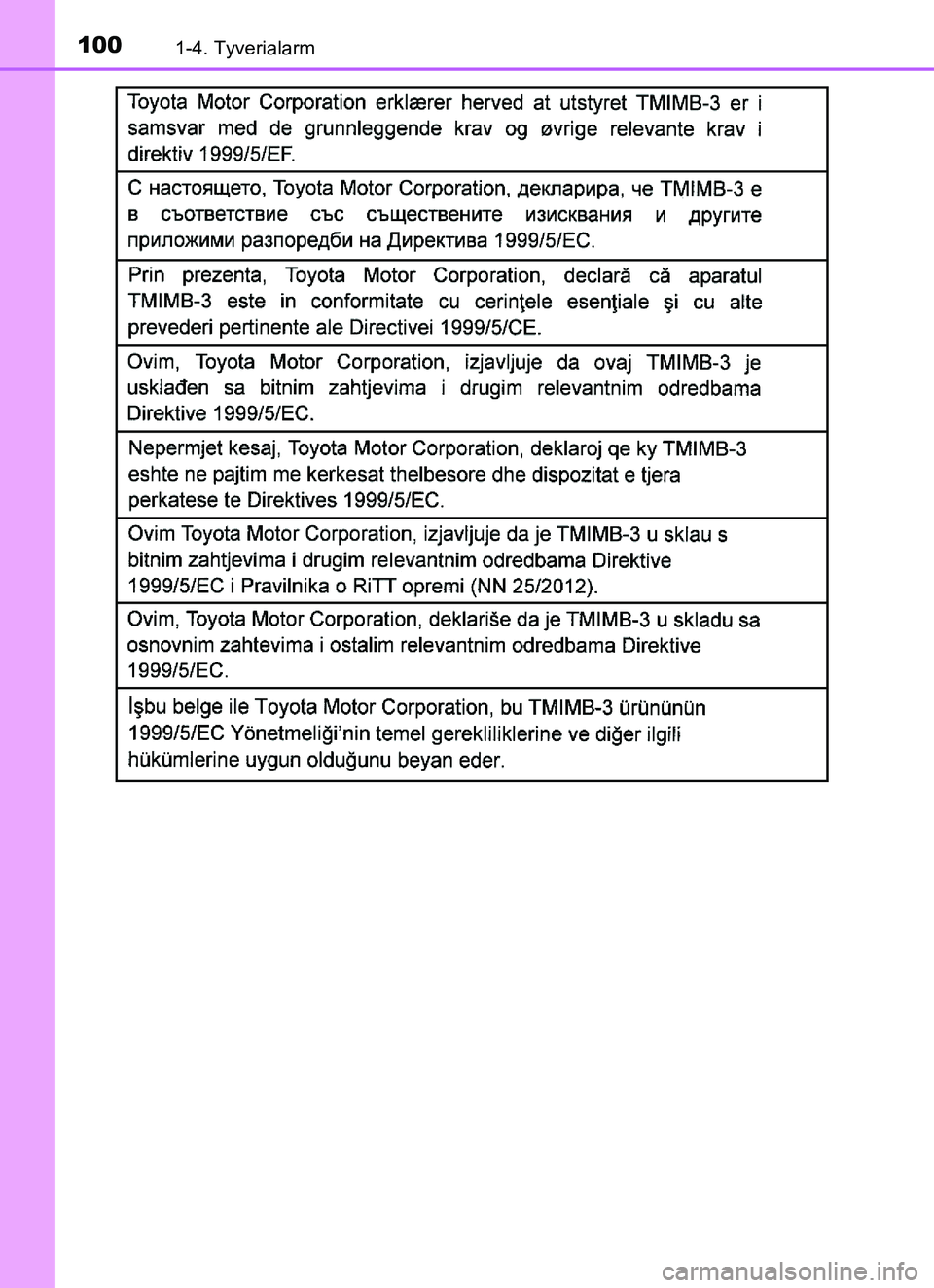

1001-4. Tyverialarm
YARIS_HV_OM_Europe_OM52J66DK
OM52J66DK.book Page 100 Thursday, October 19, 2017 2:42 PM
