sensor TOYOTA YARIS HATCHBACK 2017 Brugsanvisning (in Danish)

2474-3. Betjening af lygter og vinduesviskere
4
Kørsel
YARIS_HV_OM_Europe_OM52J66DK

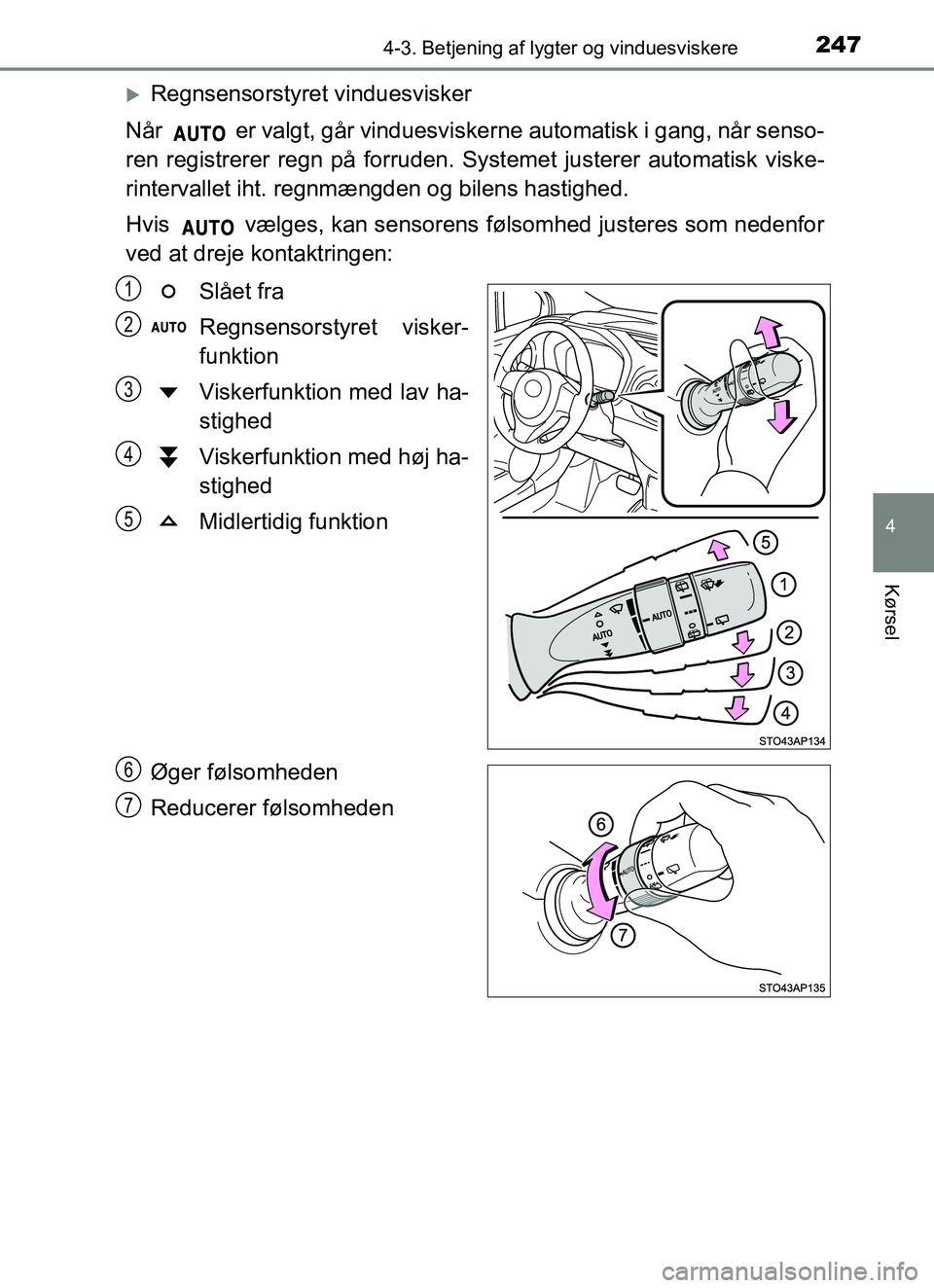

Regnsensorstyret vinduesvisker
Når er valgt, går vinduesviskerne automatisk i gang, når senso-
ren registrerer regn på forruden. Sy stemet justerer automatisk viske-
rintervallet iht. regnmængden og bilens hastighed.
Hvis vælges, kan sensorens følsomhed justeres som nedenfor
ved at dreje kontaktringen:
Slået fra
Regnsensorstyret visker-
funktion
Viskerfunktion med lav ha-
stighed
Viskerfunktion med høj ha-
stighed
Midlertidig funktion
Øger følsomheden
Reducerer følsomheden
1
2
3
4
5
6
7
OM52J66DK.book Page 247 Thursday, October 19, 2017 2:42 PM

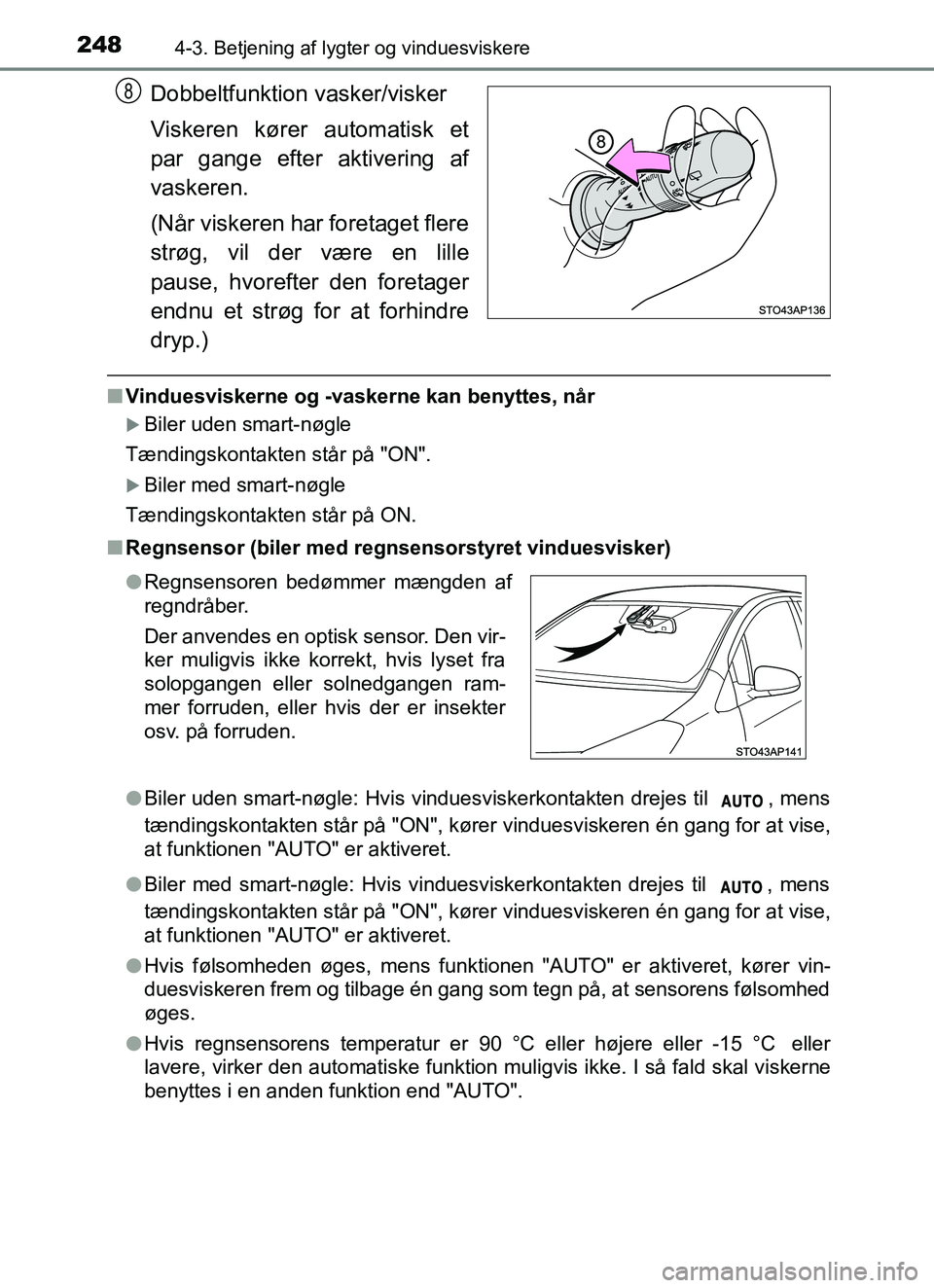

2484-3. Betjening af lygter og vinduesviskere
YARIS_HV_OM_Europe_OM52J66DK
Dobbeltfunktion vasker/visker
Viskeren kører automatisk et
par gange efter aktivering af
vaskeren.
(Når viskeren har foretaget flere
strøg, vil der være en lille
pause, hvorefter den foretager
endnu et strøg for at forhindre
dryp.)
nVinduesviskerne og -vaskerne kan benyttes, når
Biler uden smart-nøgle
Tændingskontakten står på "ON".
Biler med smart-nøgle
Tændingskontakten står på ON.
n Regnsensor (biler med regnsensorstyret vinduesvisker)
lBiler uden smart-nøgle: Hvis vinduesviskerkontakten drejes til , mens
tændingskontakten står på "ON", kører vinduesviskeren én gang for at vise,
at funktionen "AUTO" er aktiveret.
l Biler med smart-nøgle: Hvis vinduesviskerkontakten drejes til , mens
tændingskontakten står på "ON", kører vinduesviskeren én gang for at vise,
at funktionen "AUTO" er aktiveret.
l Hvis følsomheden øges, mens funktionen "AUTO" er aktiveret, kører vin-
duesviskeren frem og tilbage én gang som tegn på, at sensorens følsomhed
øges.
l Hvis regnsensorens temperatur er 90 °C eller højere eller -15 °C eller
lavere, virker den automatiske funktion muligvis ikke. I så fald skal viskerne
benyttes i en anden funktion end "AUTO".
8
lRegnsensoren bedømmer mængden af
regndråber.
Der anvendes en optisk sensor. Den vir-
ker muligvis ikke korrekt, hvis lyset fra
solopgangen eller solnedgangen ram-
mer forruden, eller hvis der er insekter
osv. på forruden.
OM52J66DK.book Page 248 Thursday, October 19, 2017 2:42 PM

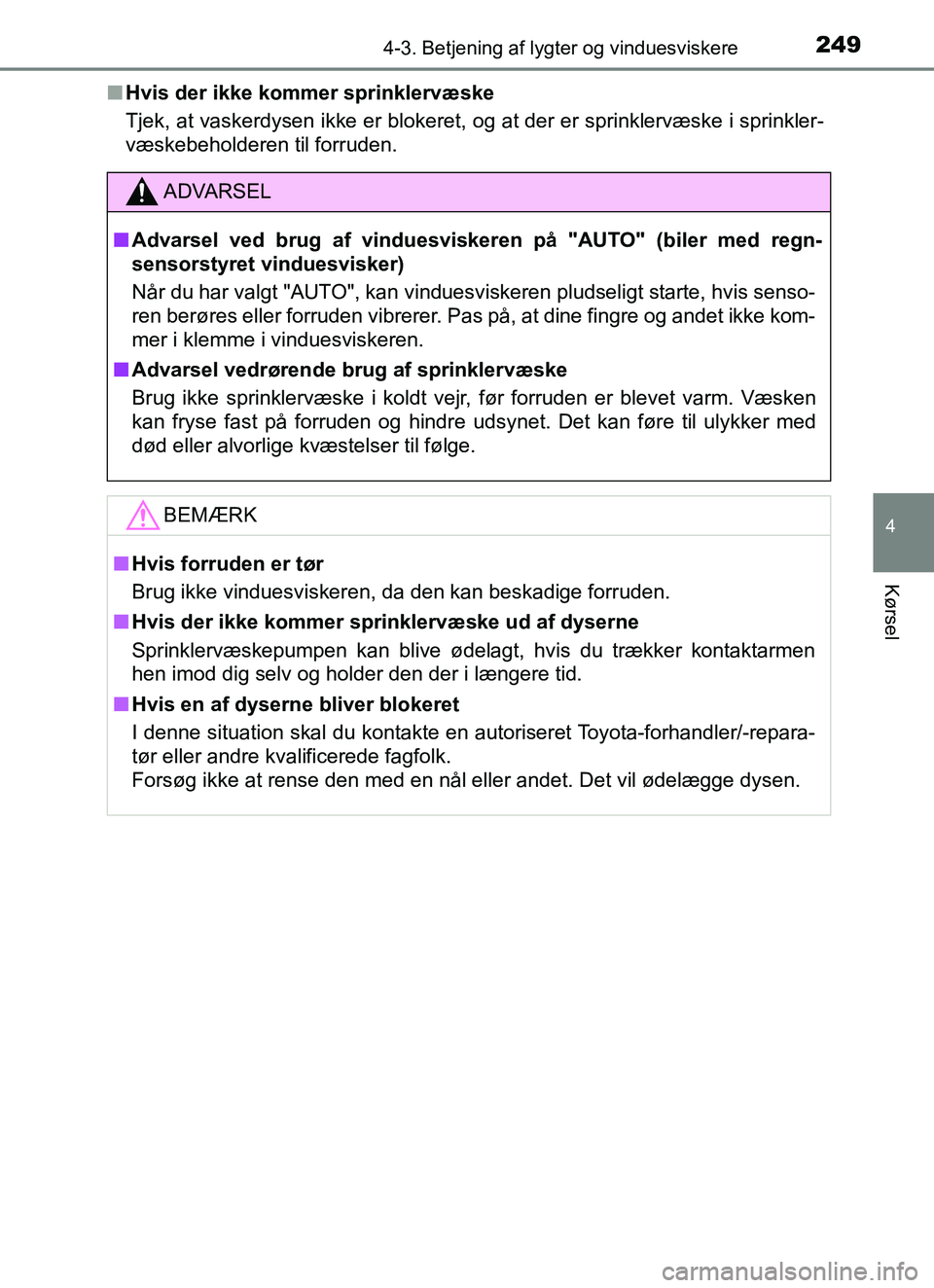

2494-3. Betjening af lygter og vinduesviskere
4
Kørsel
YARIS_HV_OM_Europe_OM52J66DKn
Hvis der ikke kommer sprinklervæske
Tjek, at vaskerdysen ikke er blokeret, og at der er sprinklervæske i sprinkler-
væskebeholderen til forruden.
ADVARSEL
n Advarsel ved brug af vinduesviskeren på "AUTO" (biler med regn-
sensorstyret vinduesvisker)
Når du har valgt "AUTO", kan vinduesviskeren pludseligt starte, hvis senso-
ren berøres eller forruden vibrerer. Pas på, at dine fingre og andet ikke kom-
mer i klemme i vinduesviskeren.
n Advarsel vedrørende brug af sprinklervæske
Brug ikke sprinklervæske i koldt vejr, før forruden er blevet varm. Væsken
kan fryse fast på forruden og hindre udsynet. Det kan føre til ulykker med
død eller alvorlige kvæstelser til følge.
BEMÆRK
nHvis forruden er tør
Brug ikke vinduesviskeren, da den kan beskadige forruden.
n Hvis der ikke kommer sprinklervæske ud af dyserne
Sprinklervæskepumpen kan blive ødelagt, hvis du trækker kontaktarmen
hen imod dig selv og holder den der i længere tid.
n Hvis en af dyserne bliver blokeret
I denne situation skal du kontakte en aut oriseret Toyota-forhandler/-repara-
tør eller andre kvalificerede fagfolk.
Forsøg ikke at rense den med en nål eller andet. Det vil ødelægge dysen.
OM52J66DK.book Page 249 Thursday, October 19, 2017 2:42 PM

2574-5. Toyota Safety Sense
4
Kørsel
YARIS_HV_OM_Europe_OM52J66DK

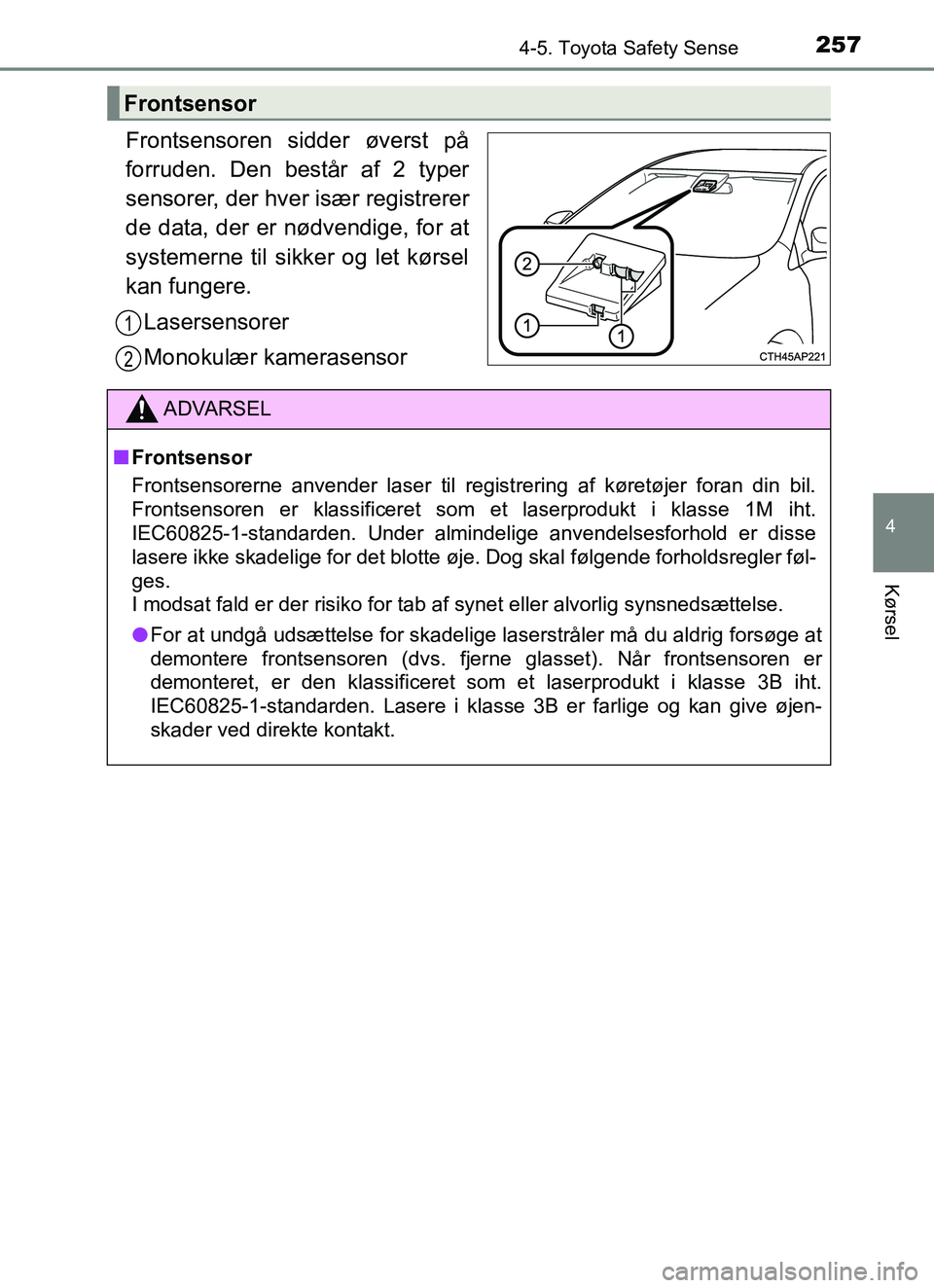

Frontsensoren sidder øverst på
forruden. Den består af 2 typer
sensorer, der hver især registrerer
de data, der er nødvendige, for at
systemerne til sikker og let kørsel
kan fungere.Lasersensorer
Monokulær kamerasensor
Frontsensor
1
2
ADVARSEL
n Frontsensor
Frontsensorerne anvender laser til regist rering af køretøjer foran din bil.
Frontsensoren er klassificeret som et laserprodukt i klasse 1M iht.
IEC60825-1-standarden. Under almindelige anvendelsesforhold er disse
lasere ikke skadelige for det blotte øje. Dog skal følgende forholdsregler føl-
ges.
I modsat fald er der risiko for tab af synet eller alvorlig synsnedsættelse.
l For at undgå udsættelse for skadelige laserstråler må du aldrig forsøge at
demontere frontsensoren (dvs. fjer ne glasset). Når frontsensoren er
demonteret, er den klassificeret som et laserprodukt i klasse 3B iht.
IEC60825-1-standarden. Lasere i klasse 3B er farlige og kan give øjen-
skader ved direkte kontakt.
OM52J66DK.book Page 257 Thursday, October 19, 2017 2:42 PM

2584-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66DK
ADVARSEL

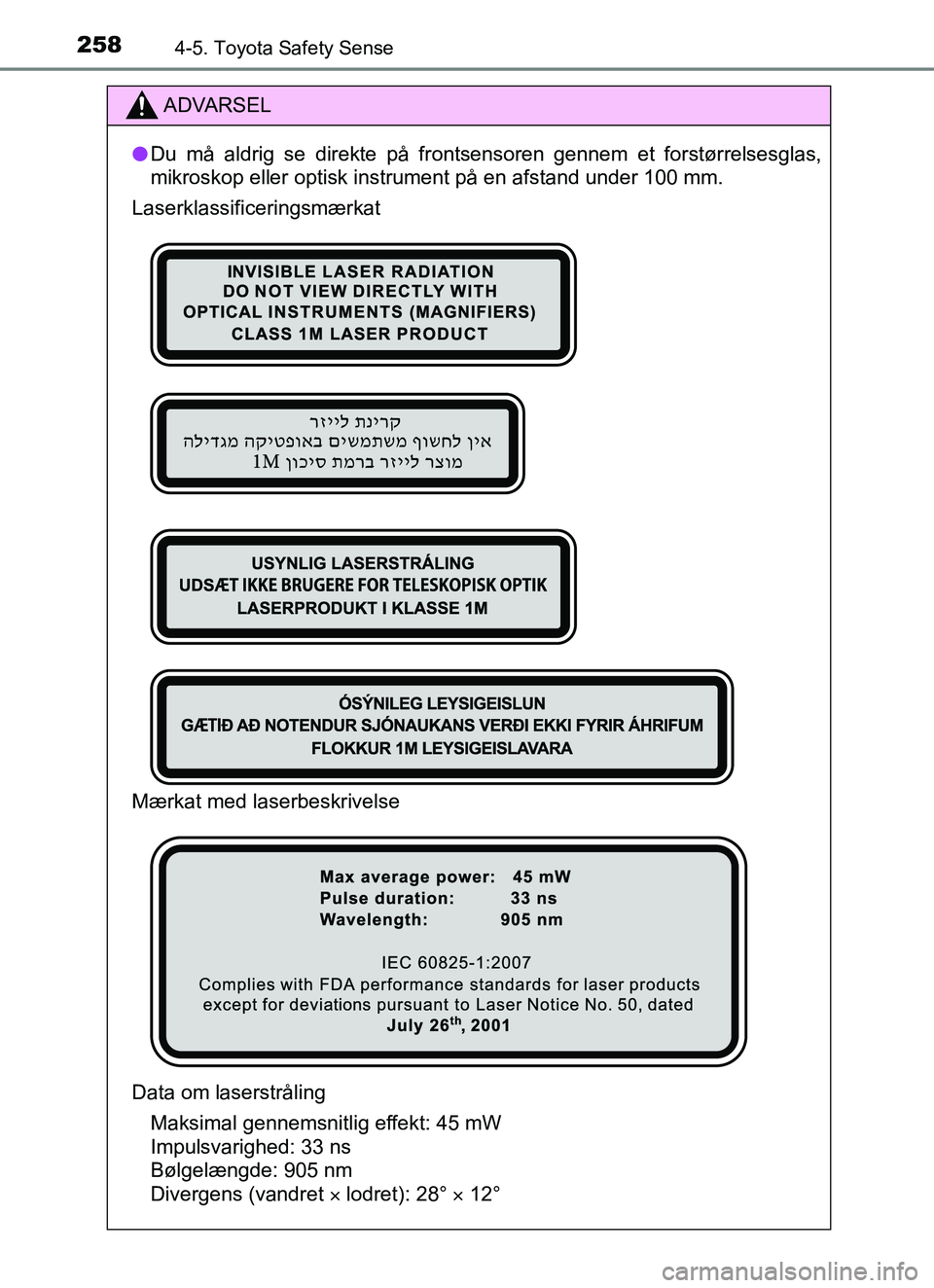

l Du må aldrig se direkte på frontsensoren gennem et forstørrelsesglas,
mikroskop eller optisk instrument på en afstand under 100 mm.
Laserklassificeringsmærkat
Mærkat med laserbeskrivelse
Data om laserstråling Maksimal gennemsnitlig effekt: 45 mW
Impulsvarighed: 33 ns
Bølgelængde: 905 nm
Divergens (vandret  lodret): 28°  12°
OM52J66DK.book Page 258 Thursday, October 19, 2017 2:42 PM

2594-5. Toyota Safety Sense
4
Kørsel
YARIS_HV_OM_Europe_OM52J66DK
ADVARSEL

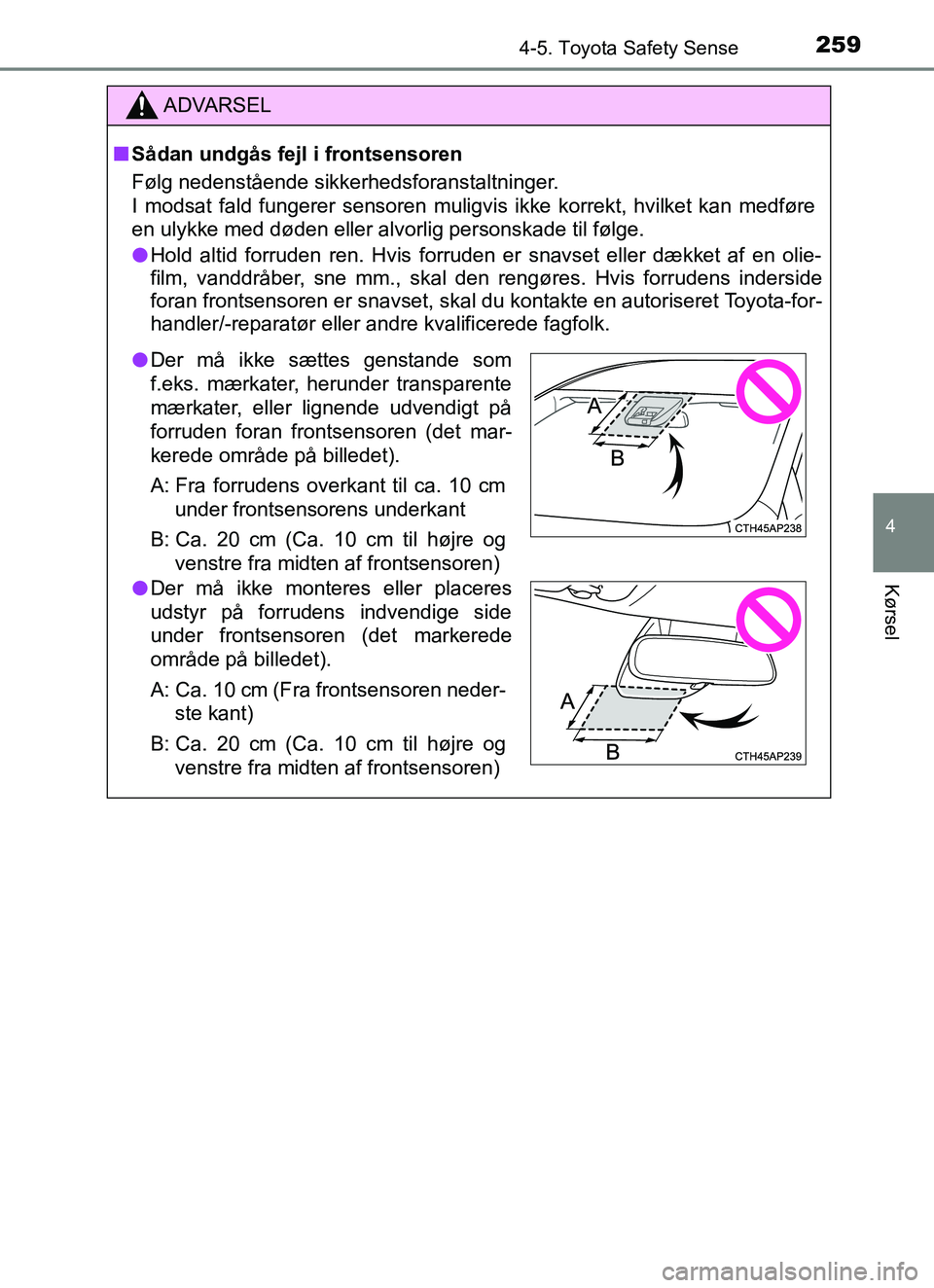

n Sådan undgås fejl i frontsensoren
Følg nedenstående sikkerhedsforanstaltninger.
I modsat fald fungerer sensoren muligvis ikke korrekt, hvilket kan medføre
en ulykke med døden eller alvorlig personskade til følge.
l Hold altid forruden ren. Hvis forruden er snavset eller dækket af en olie-
film, vanddråber, sne mm., skal den rengøres. Hvis forrudens inderside
foran frontsensoren er snavset, skal du kontakte en autoriseret Toyota-for-
handler/-reparatør eller andre kvalificerede fagfolk.
lDer må ikke sættes genstande som
f.eks. mærkater, herunder transparente
mærkater, eller lignende udvendigt på
forruden foran frontsensoren (det mar-
kerede område på billedet).
A: Fra forrudens overkant til ca. 10 cm
under frontsensorens underkant
B: Ca. 20 cm (Ca. 10 cm til højre og venstre fra midten af frontsensoren)
l Der må ikke monteres eller placeres
udstyr på forrudens indvendige side
under frontsensoren (det markerede
område på billedet).
A: Ca. 10 cm (Fra frontsensoren neder-
ste kant)
B: Ca. 20 cm (Ca. 10 cm til højre og venstre fra midten af frontsensoren)
OM52J66DK.book Page 259 Thursday, October 19, 2017 2:42 PM

2604-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66DK
ADVARSEL

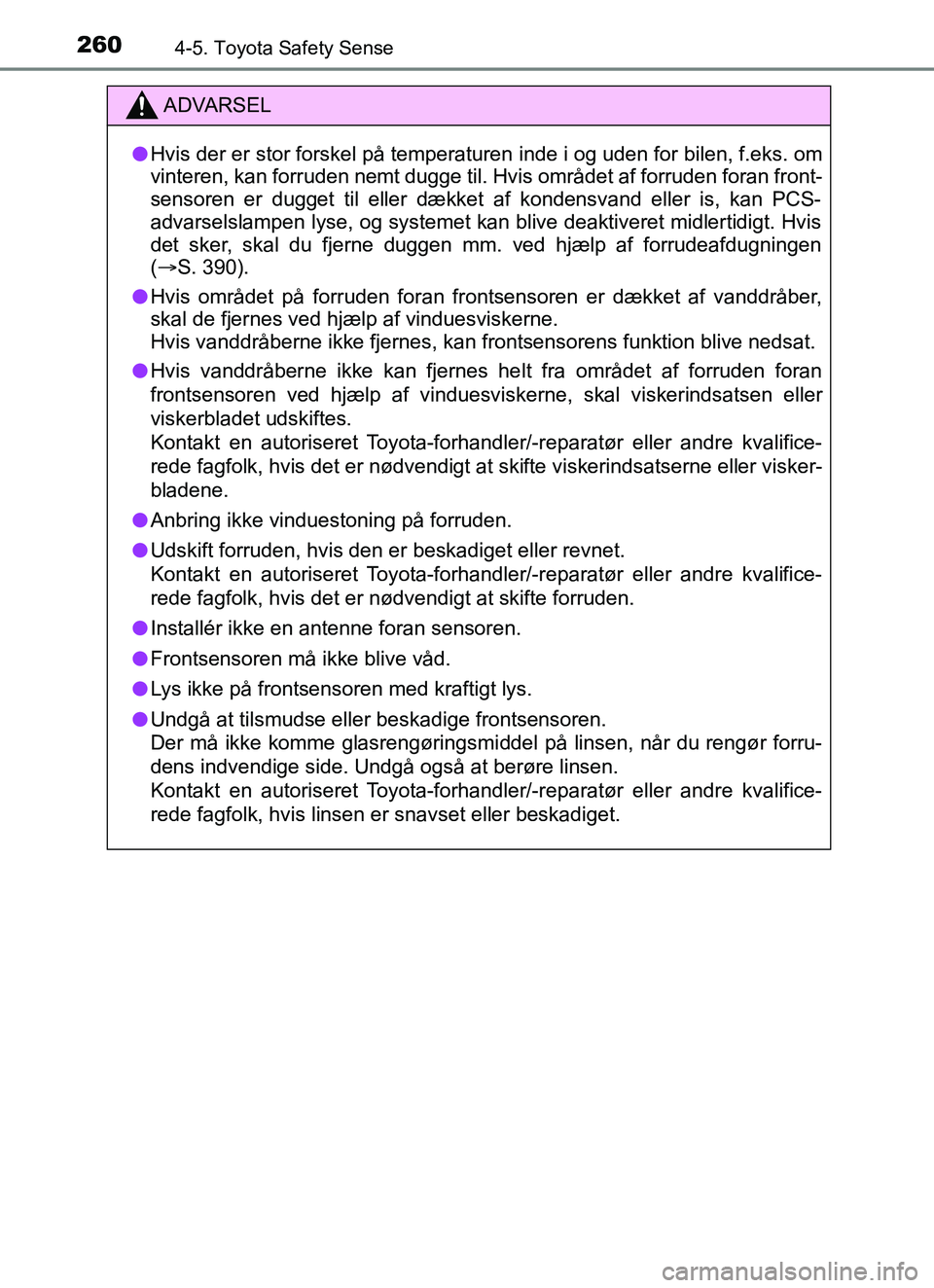

l Hvis der er stor forskel på temperaturen inde i og uden for bilen, f.eks. om
vinteren, kan forruden nemt dugge til. Hvis området af forruden foran front-
sensoren er dugget til eller dækket af kondensvand eller is, kan PCS-
advarselslampen lyse, og systemet kan blive deaktiveret midlertidigt. Hvis
det sker, skal du fjerne duggen mm. ved hjælp af forrudeafdugningen
(S. 390).
l Hvis området på forruden foran frontsensoren er dækket af vanddråber,
skal de fjernes ved hjælp af vinduesviskerne.
Hvis vanddråberne ikke fjernes, kan frontsensorens funktion blive nedsat.
l Hvis vanddråberne ikke kan fjernes he lt fra området af forruden foran
frontsensoren ved hjælp af vinduesviskerne, skal viskerindsatsen eller
viskerbladet udskiftes.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk, hvis det er nødvendigt at skifte viskerindsatserne eller visker-
bladene.
l Anbring ikke vinduestoning på forruden.
l Udskift forruden, hvis den er beskadiget eller revnet.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk, hvis det er nødvendigt at skifte forruden.
l Installér ikke en antenne foran sensoren.
l Frontsensoren må ikke blive våd.
l Lys ikke på frontsensoren med kraftigt lys.
l Undgå at tilsmudse eller beskadige frontsensoren.
Der må ikke komme glasrengøringsmi ddel på linsen, når du rengør forru-
dens indvendige side. Undgå også at berøre linsen.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk, hvis linsen er snavset eller beskadiget.
OM52J66DK.book Page 260 Thursday, October 19, 2017 2:42 PM

2614-5. Toyota Safety Sense
4
Kørsel
YARIS_HV_OM_Europe_OM52J66DK
ADVARSEL

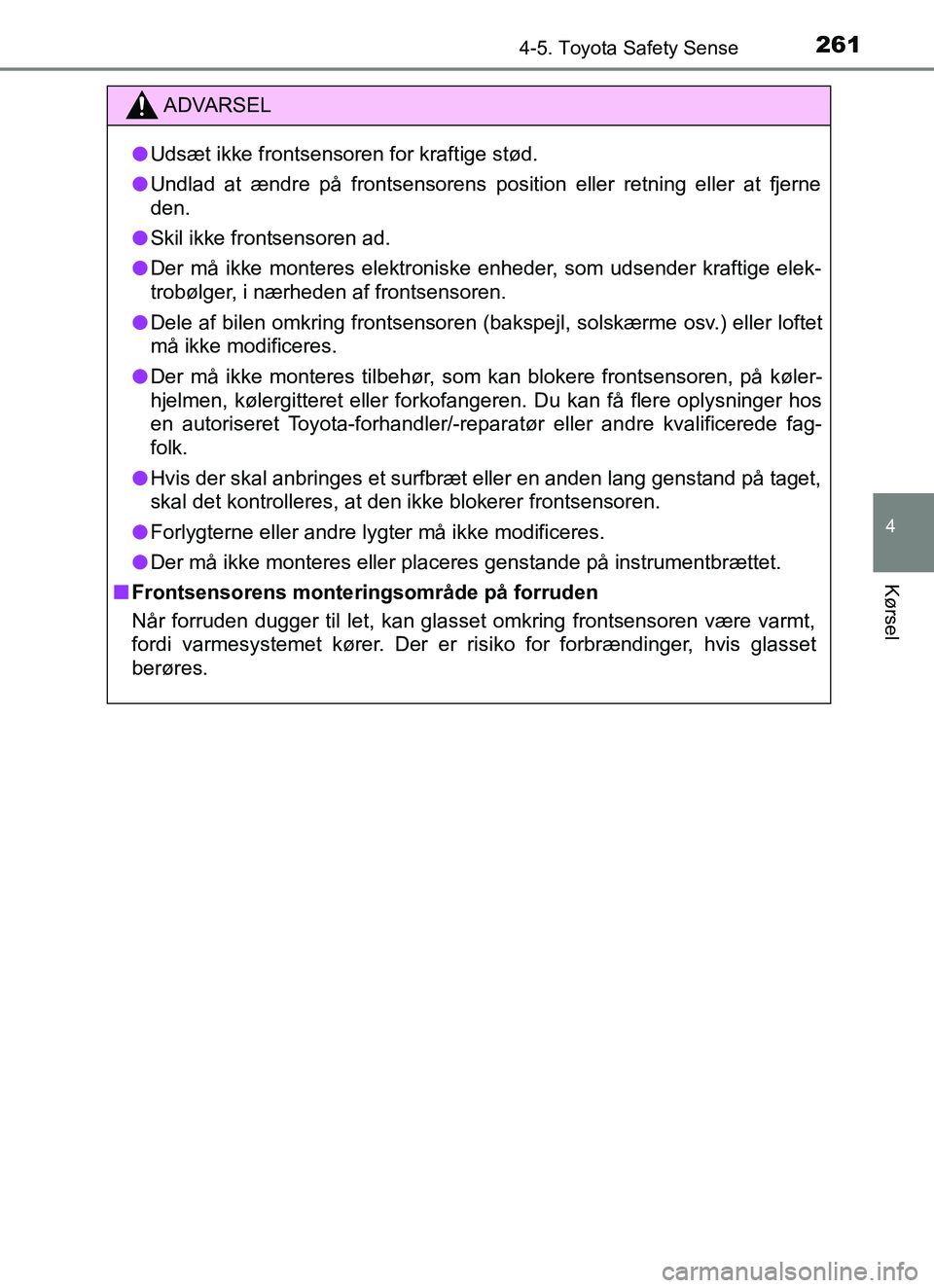

l Udsæt ikke frontsensoren for kraftige stød.
l Undlad at ændre på frontsensorens position eller retning eller at fjerne
den.
l Skil ikke frontsensoren ad.
l Der må ikke monteres elektroniske enheder, som udsender kraftige elek-
trobølger, i nærheden af frontsensoren.
l Dele af bilen omkring frontsensoren (bakspejl, solskærme osv.) eller loftet
må ikke modificeres.
l Der må ikke monteres tilbehør, som kan blokere frontsensoren, på køler-
hjelmen, kølergitteret eller forkofangeren. Du kan få flere oplysninger hos
en autoriseret Toyota-forhandler/-repar atør eller andre kvalificerede fag-
folk.
l Hvis der skal anbringes et surfbræt eller en anden lang genstand på taget,
skal det kontrolleres, at den ikke blokerer frontsensoren.
l Forlygterne eller andre lygter må ikke modificeres.
l Der må ikke monteres eller placeres genstande på instrumentbrættet.
n Frontsensorens monteringsområde på forruden
Når forruden dugger til let, kan glasset omkring frontsensoren være varmt,
fordi varmesystemet kører. Der er risiko for forbrændinger, hvis glasset
berøres.
OM52J66DK.book Page 261 Thursday, October 19, 2017 2:42 PM

2624-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J66DK

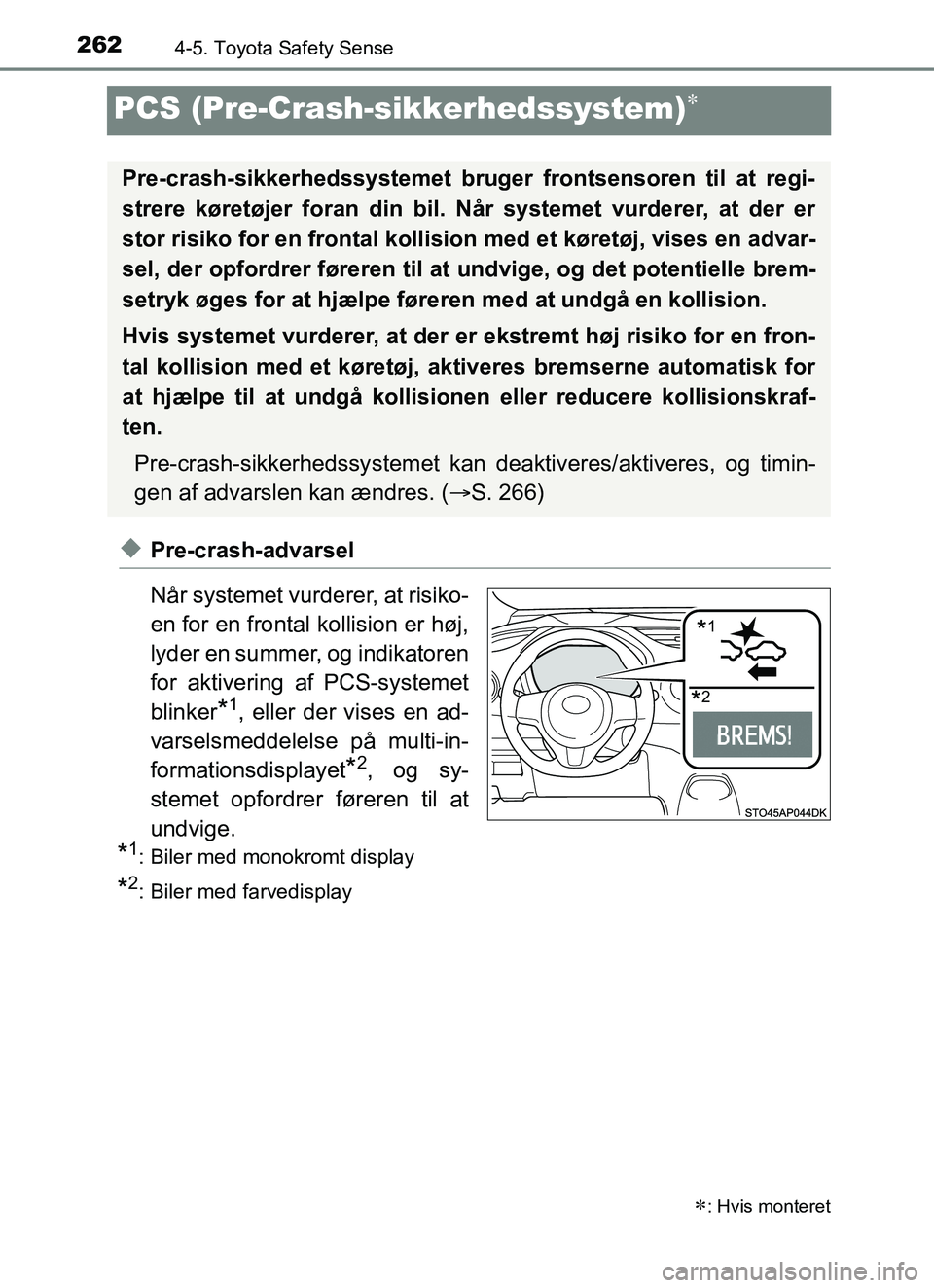

PCS (Pre-Crash-sikkerhedssystem)
uPre-crash-advarsel
Når systemet vurderer, at risiko-
en for en frontal kollision er høj,
lyder en summer, og indikatoren
for aktivering af PCS-systemet
blinker
*1, eller der vises en ad-
varselsmeddelelse på multi-in-
formationsdisplayet
*2, og sy-
stemet opfordrer føreren til at
undvige.
*1: Biler med monokromt display
*2: Biler med farvedisplay
: Hvis monteret
Pre-crash-sikkerhedssystemet bruger frontsensoren til at regi-
strere køretøjer foran din bil. Når systemet vurderer, at der er
stor risiko for en frontal kollision med et køretøj, vises en advar-
sel, der opfordrer føreren til at undvige, og det potentielle brem-
setryk øges for at hjælpe føre ren med at undgå en kollision.
Hvis systemet vurderer, at der er ekstremt høj risiko for en fron-
tal kollision med et køretøj, aktiveres bremserne automatisk for
at hjælpe til at undgå kollisionen eller reducere kollisionskraf-
ten. Pre-crash-sikkerhedssy stemet kan deaktiveres/ aktiveres, og timin-
gen af advarslen kan ændres. ( S. 266)
*1
*2
OM52J66DK.book Page 262 Thursday, October 19, 2017 2:42 PM

2734-5. Toyota Safety Sense
4
Kørsel

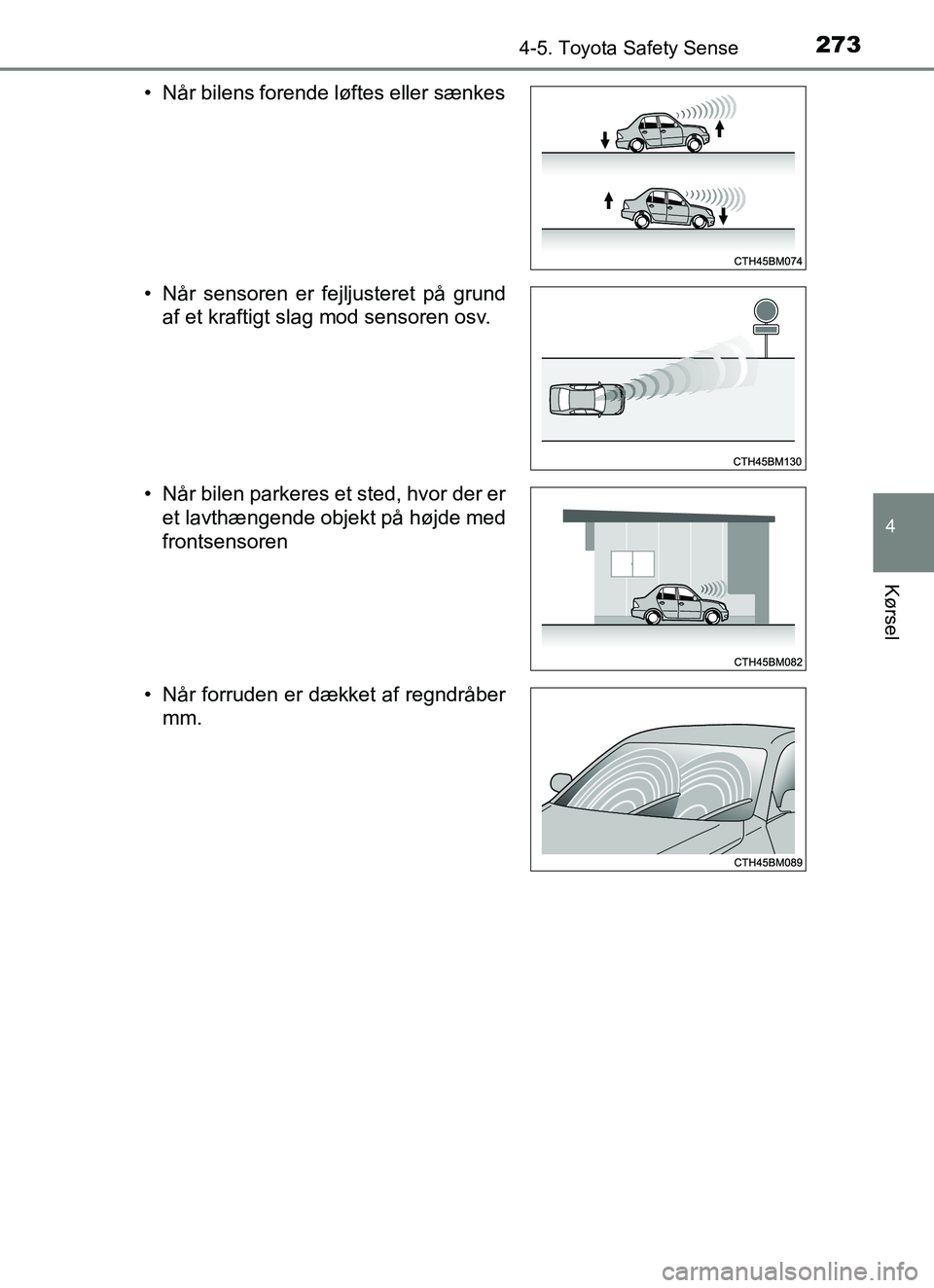

YARIS_HV_OM_Europe_OM52J66DK• Når bilens forende løftes eller sænkes
• Når sensoren er fejljusteret på grund
af et kraftigt slag mod sensoren osv.
• Når bilen parkeres et sted, hvor der er et lavthængende objekt på højde med
frontsensoren
• Når forruden er dækket af regndråber mm.
