TOYOTA YARIS HATCHBACK 2018 Bruksanvisningar (in Swedish)

3917-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52C96SE
VARNING
Motorrummet innehåller åtskilliga mekanismer och vätskor som plötsligt kan
komma i rörelse, upphettas eller bli elektriskt ledande. Följ dessa anvisningar
för att inte riskera svåra eller livshotande skador.
n Vid arbete i motorrummet
l Modeller utan elektroniskt lås- och startsystem: Kontrollera att tändnings-
låset är i läge ”LOCK” och att ”READY”-indikeringen har slocknat.
l Modeller med elektroniskt lås- och startsystem: Kontrollera att både
”Ström på” på informationsdisplayen och ”READY”-indikeringen har slock-
nat.
l Håll händer, kläder och verktyg på avstånd från en fläkt i rörelse.
l Rör inte motorn, drivenheten, kylaren, avgasröret etc., omedelbart efter
körning eftersom de kan vara mycket heta. Motoroljan och andra vätskor
kan också vara mycket heta.
l Lämna ingenting kvar i motorrummet som kan ta eld, t.ex. papper eller tra-
sor.
l Rök inte, undvik gnistbildning och håll öppen eld borta från bränslet.
Bränsleångor är brandfarliga.
l Var försiktig, bromsvätska kan skada händer, ögon och lackerade ytor.
Spola omedelbart med rent vatten om du får vätska på händerna eller i
ögonen.
Om obehaget kvarstår ska du kontakta läkare.
n Vid arbete nära den elektriska kylfläkten eller kylargrillen
Modeller utan elektroniskt lås- och startsystem
Se till att tändningslåset är i ”LOCK”-läge.
Om tändningslåset är i ”ON”-läge kan den elektriska kylfläkten starta auto-
matiskt om luftkonditioneringen är på och/eller kylarvätskans temperatur är
hög. ( sid. 403)
Modeller med elektroniskt lås- och startsystem
Kontrollera att startknappen är i avstängt läge.
Om startknappen är i tändningsläge kan den elektriska kylfläkten starta
automatiskt om luftkonditioneringen är på och/eller kylarvätskan är het.
(  sid. 403)
n Skyddsglasögon
Bär skyddsglasögon så att inte material som flyger omkring eller faller ned,
vätskor etc. kommer in i ögonen.
OM52C96SE.book Page 391 Tues day, February 20, 2018 9:38 AM

3927-3. Arbeten du kan göra själv

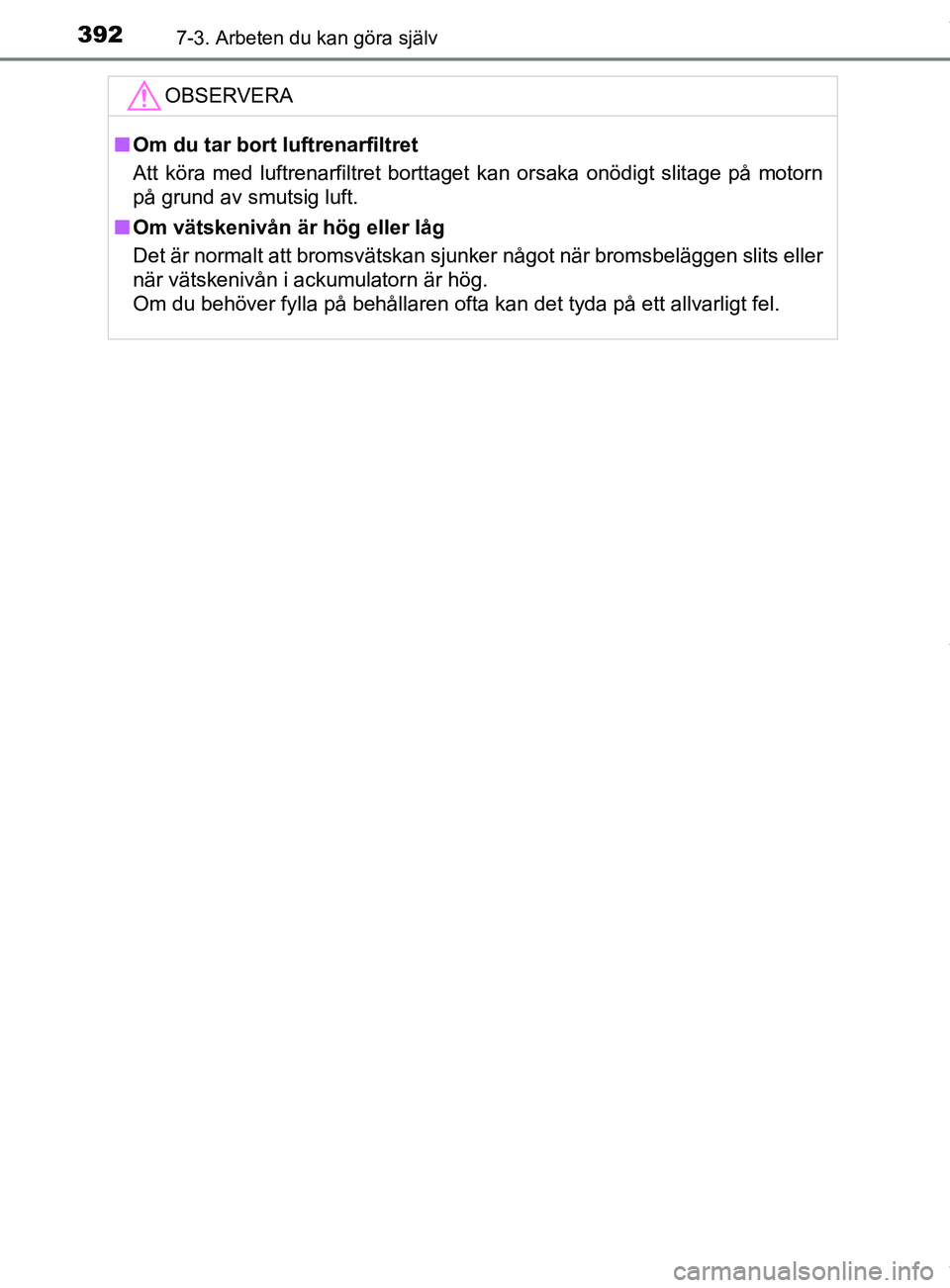

YARIS_HV_OM_Europe_OM52C96SEOBSERVERA
n
Om du tar bort luftrenarfiltret
Att köra med luftrenarfiltret borttaget kan orsaka onödigt slitage på motorn
på grund av smutsig luft.
n Om vätskenivån är hög eller låg
Det är normalt att bromsvätskan sjunker något när bromsbeläggen slits eller
när vätskenivån i ackumulatorn är hög.
Om du behöver fylla på behållaren ofta kan det tyda på ett allvarligt fel.
OM52C96SE.book Page 392 Tues day, February 20, 2018 9:38 AM

3937-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52C96SE

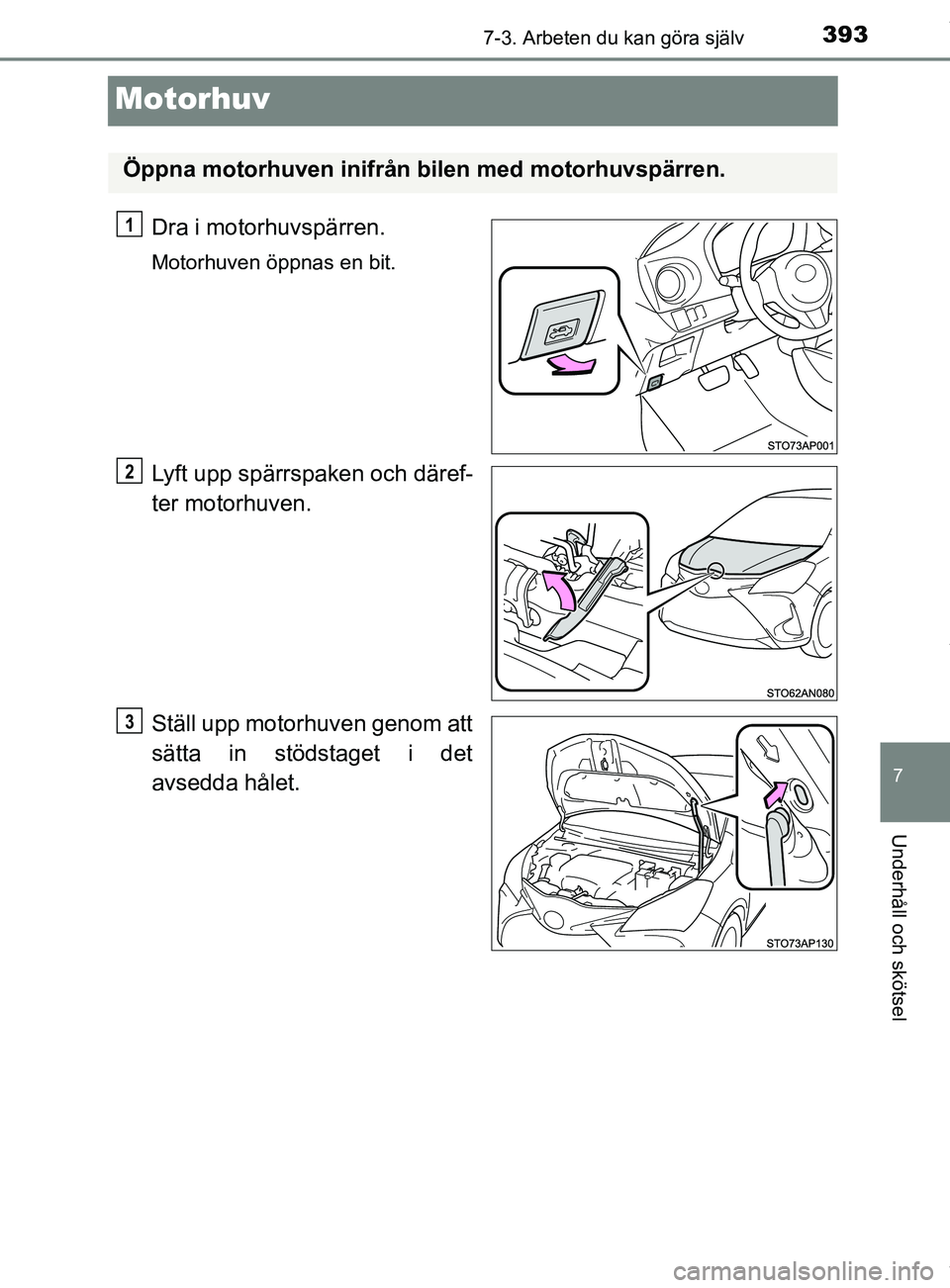

Motorhuv
Dra i motorhuvspärren.
Motorhuven öppnas en bit.
Lyft upp spärrspaken och däref-
ter motorhuven.
Ställ upp motorhuven genom att
sätta in stödstaget i det
avsedda hålet.
Öppna motorhuven inifrån bilen med motorhuvspärren.
1
2
3
OM52C96SE.book Page 393 Tuesday, February 20, 2018 9:38 AM

3947-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52C96SE

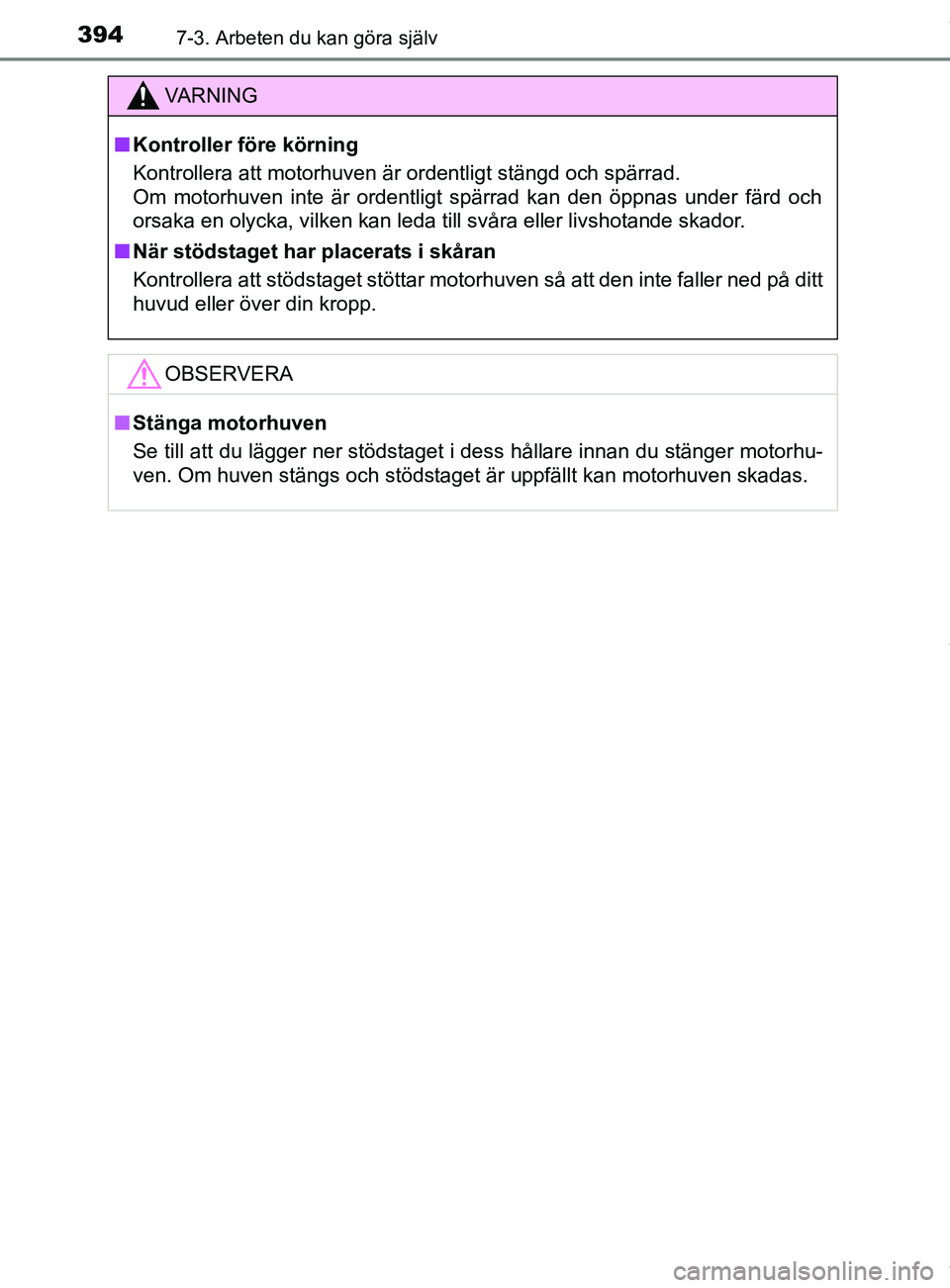

VARNING
n Kontroller före körning
Kontrollera att motorhuven är ordentligt stängd och spärrad.
Om motorhuven inte är ordentligt spärrad kan den öppnas under färd och
orsaka en olycka, vilken kan leda till svåra eller livshotande skador.
n När stödstaget har placerats i skåran
Kontrollera att stödstaget stöttar motorhuven så att den inte faller ned på ditt
huvud eller över din kropp.
OBSERVERA
nStänga motorhuven
Se till att du lägger ner stödstaget i dess hållare innan du stänger motorhu-
ven. Om huven stängs och stödstaget är uppfällt kan motorhuven skadas.
OM52C96SE.book Page 394 Tues day, February 20, 2018 9:38 AM

3957-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52C96SE

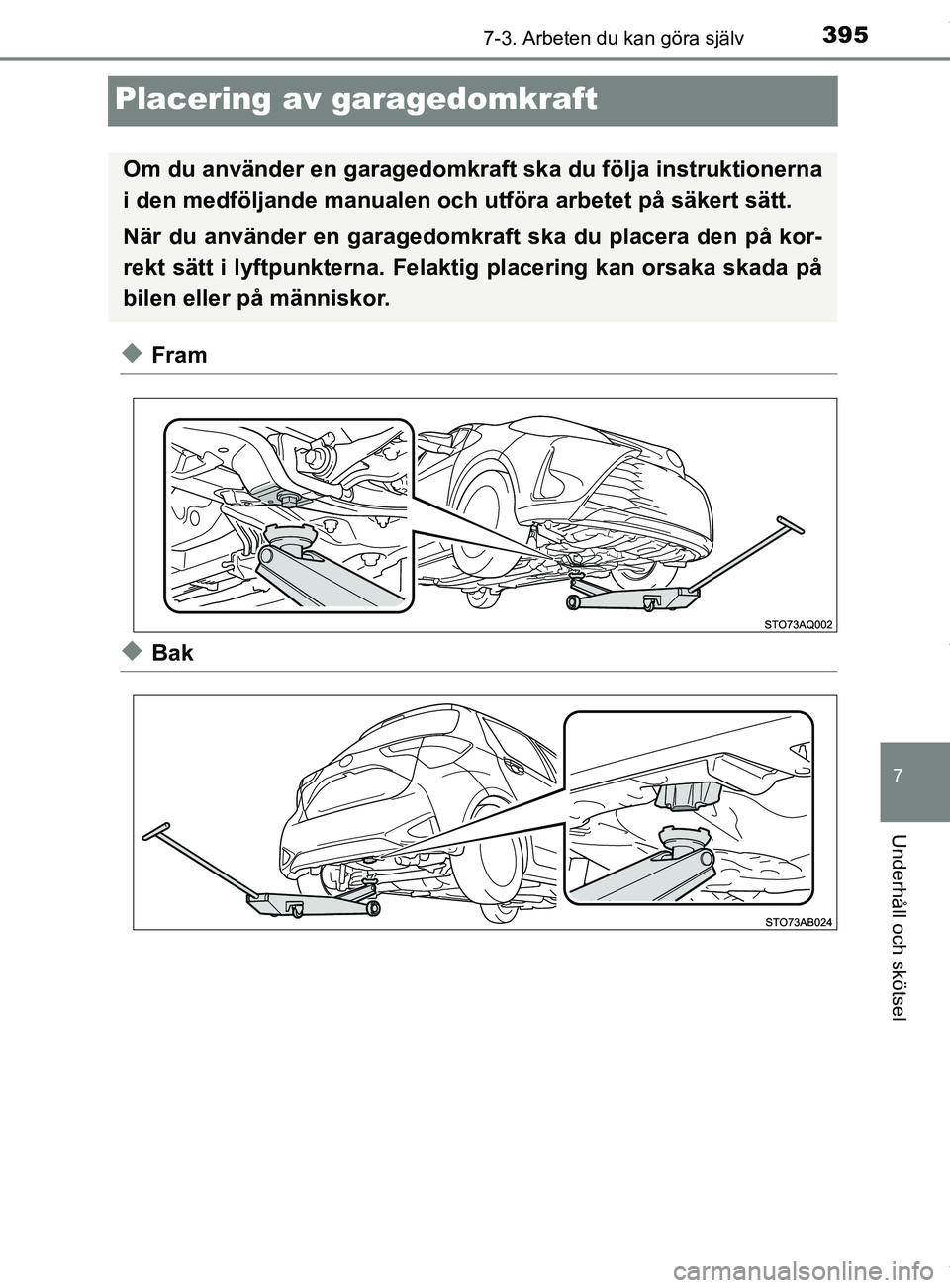

Placering av garagedomkraft
uFram
uBak
Om du använder en garagedomkraft ska du följa instruktionerna
i den medföljande manualen och utföra arbetet på säkert sätt.
När du använder en garagedomkraft ska du placera den på kor-
rekt sätt i lyftpunkterna. Felaktig placering kan orsaka skada på
bilen eller på människor.
OM52C96SE.book Page 395 Tues day, February 20, 2018 9:38 AM

3967-3. Arbeten du kan göra själv

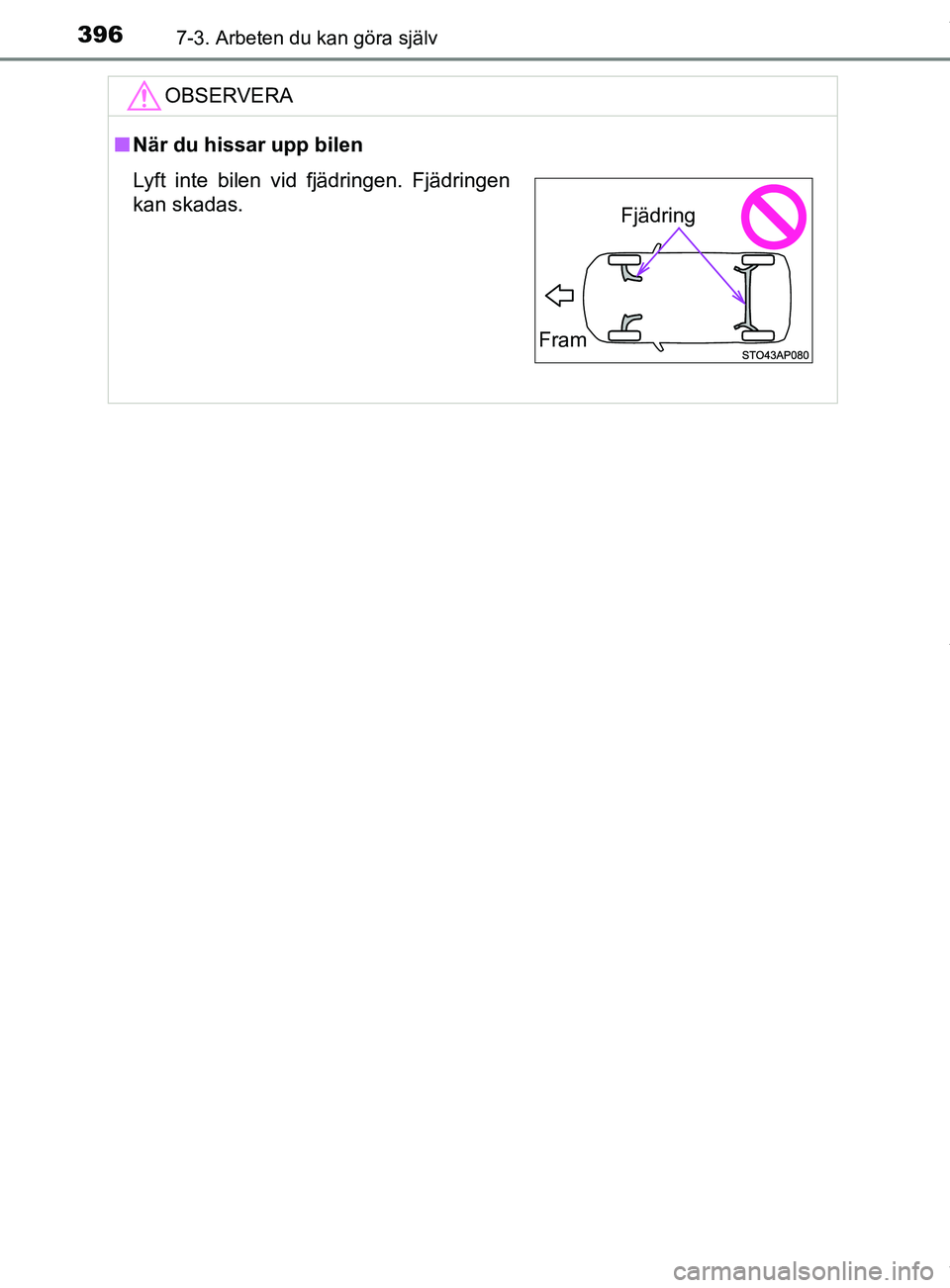

YARIS_HV_OM_Europe_OM52C96SEOBSERVERA
n
När du hissar upp bilen
Lyft inte bilen vid fjädringen. Fjädringen
kan skadas.
Fram
Fjädring
OM52C96SE.book Page 396 Tues day, February 20, 2018 9:38 AM

3977-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52C96SE

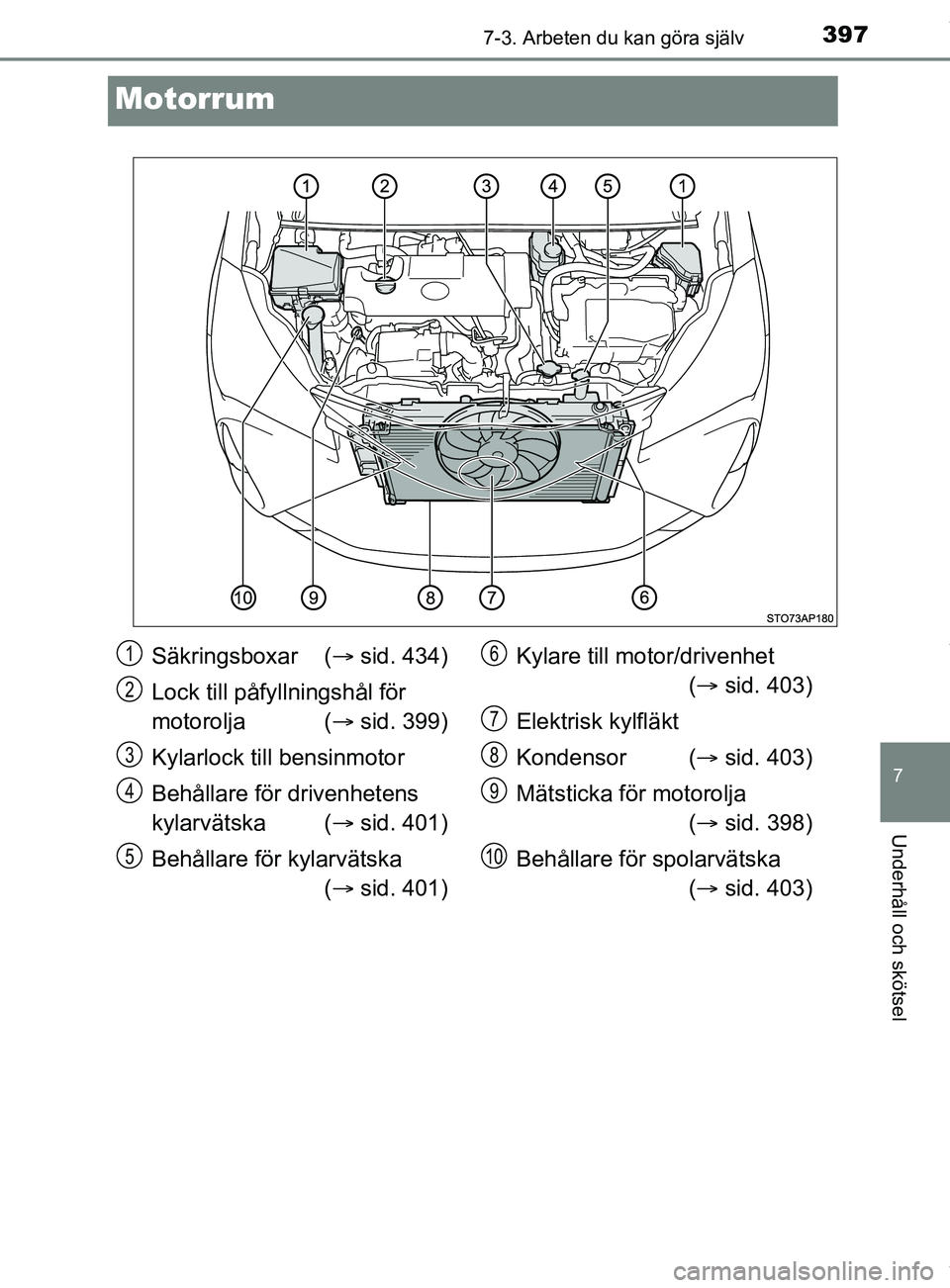

Motorrum
Säkringsboxar (sid. 434)
Lock till påfy llningshål för
motorolja ( sid. 399)
Kylarlock till bensinmotor
Behållare för drivenhetens
kylarvätska ( sid. 401)
Behållare för kylarvätska ( sid. 401) Kylare till motor/drivenhet
( sid. 403)
Elektrisk kylfläkt
Kondensor ( sid. 403)
Mätsticka för motorolja ( sid. 398)
Behållare för spolarvätska ( sid. 403)1
2
3
4
5
6
7
8
9
10
OM52C96SE.book Page 397 Tues day, February 20, 2018 9:38 AM

3987-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52C96SE

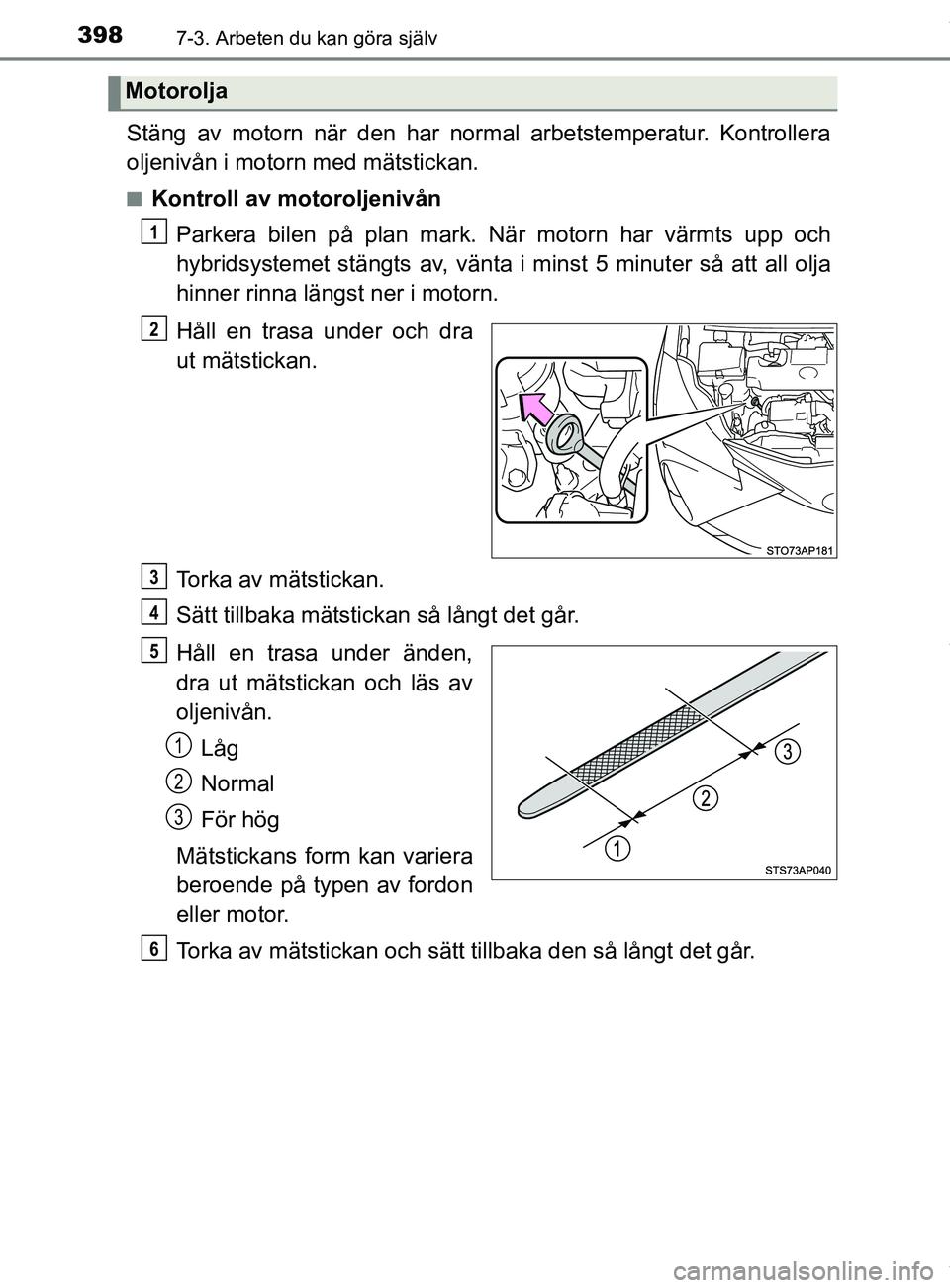

Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och
hybridsystemet stängts av, vänta i minst 5 minuter så att all olja
hinner rinna längst ner i motorn.
Håll en trasa under och dra
ut mätstickan.
Torka av mätstickan.
Sätt tillbaka mätstickan så långt det går.
Håll en trasa under änden,
dra ut mätstickan och läs av
oljenivån.
Låg
Normal
För hög
Mätstickans form kan variera
beroende på typen av fordon
eller motor.
Torka av mätstickan och sätt tillbaka den så långt det går.
Motorolja
1
2
3
4
5
1
2
3
6
OM52C96SE.book Page 398 Tues day, February 20, 2018 9:38 AM

3997-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52C96SEn

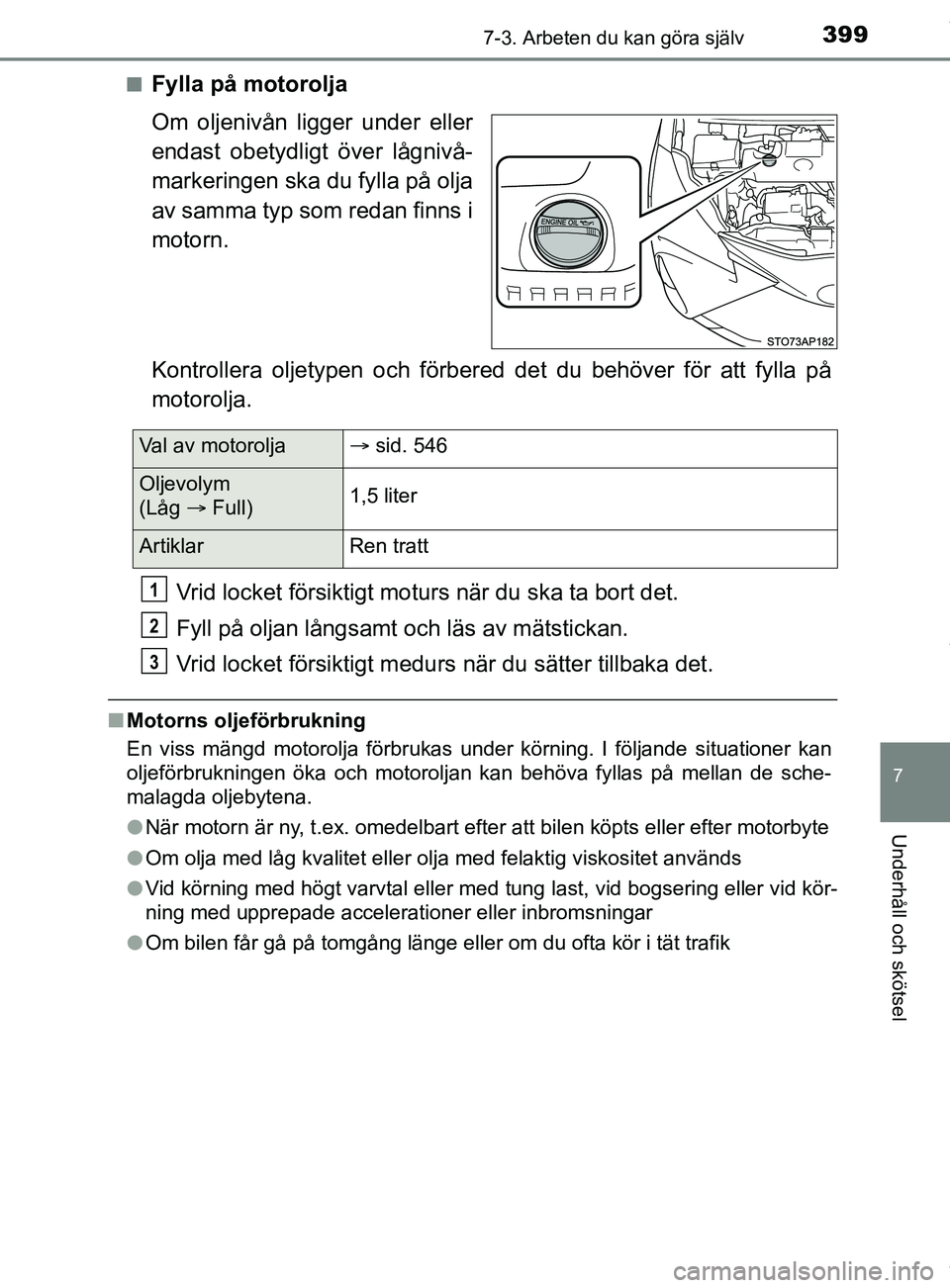

Fylla på motorolja
Om oljenivån ligger under eller
endast obetydligt över lågnivå-
markeringen ska du fylla på olja
av samma typ som redan finns i
motorn.
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.
Vrid locket försiktigt moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket försiktigt medurs när du sätter tillbaka det.
nMotorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan de sche-
malagda oljebytena.
lNär motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter motorbyte
l Om olja med låg kvalitet eller olja med felaktig viskositet används
l Vid körning med högt varvtal eller med tung last, vid bogsering eller vid kör-
ning med upprepade accelerationer eller inbromsningar
l Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
Val av motorolja sid. 546
Oljevolym
(Låg  Full) 1,5 liter
Artiklar
Ren tratt
1
2
3
OM52C96SE.book Page 399 Tues day, February 20, 2018 9:38 AM

4007-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52C96SE

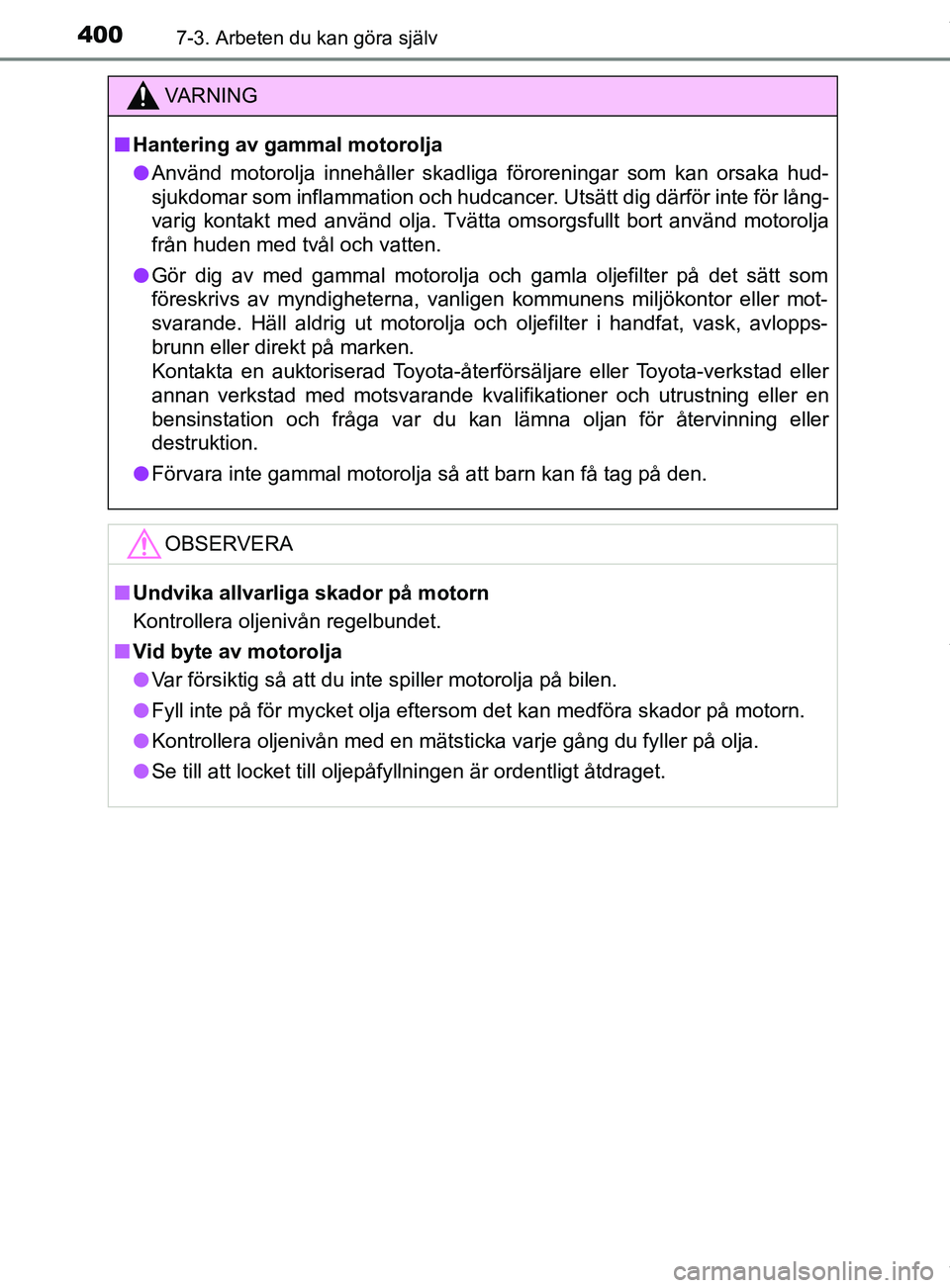

VARNING
n Hantering av gammal motorolja
l Använd motorolja innehåller skadliga föroreningar som kan orsaka hud-
sjukdomar som inflammation och hudcancer. Utsätt dig därför inte för lång-
varig kontakt med använd olja. Tvätta omsorgsfullt bort använd motorolja
från huden med tvål och vatten.
l Gör dig av med gammal motorolja och gamla oljefilter på det sätt som
föreskrivs av myndigheterna, vanligen kommunens miljökontor eller \
mot-
svarande. Häll aldrig ut motorolja och oljefilter i handfat, vask, avlopps-
brunn eller direkt på marken.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning eller en
bensinstation och fråga var du kan lämna oljan för återvinning eller
destruktion.
l Förvara inte gammal motorolja så att barn kan få tag på den.
OBSERVERA
n Undvika allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
n Vid byte av motorolja
l Var försiktig så att du inte spiller motorolja på bilen.
l Fyll inte på för mycket olja eftersom det kan medföra skador på motorn.
l Kontrollera oljenivån med en mätsticka varje gång du fyller på olja.
l Se till att locket till oljepåfyllningen är ordentligt åtdraget.
OM52C96SE.book Page 400 Tues day, February 20, 2018 9:38 AM
