TOYOTA YARIS HATCHBACK 2018 Instruksjoner for bruk (in Norwegian)

4507-3. Vedlikehold du kan gjøre selv
YARIS_HV_OM_Europe_OM52C96NOn

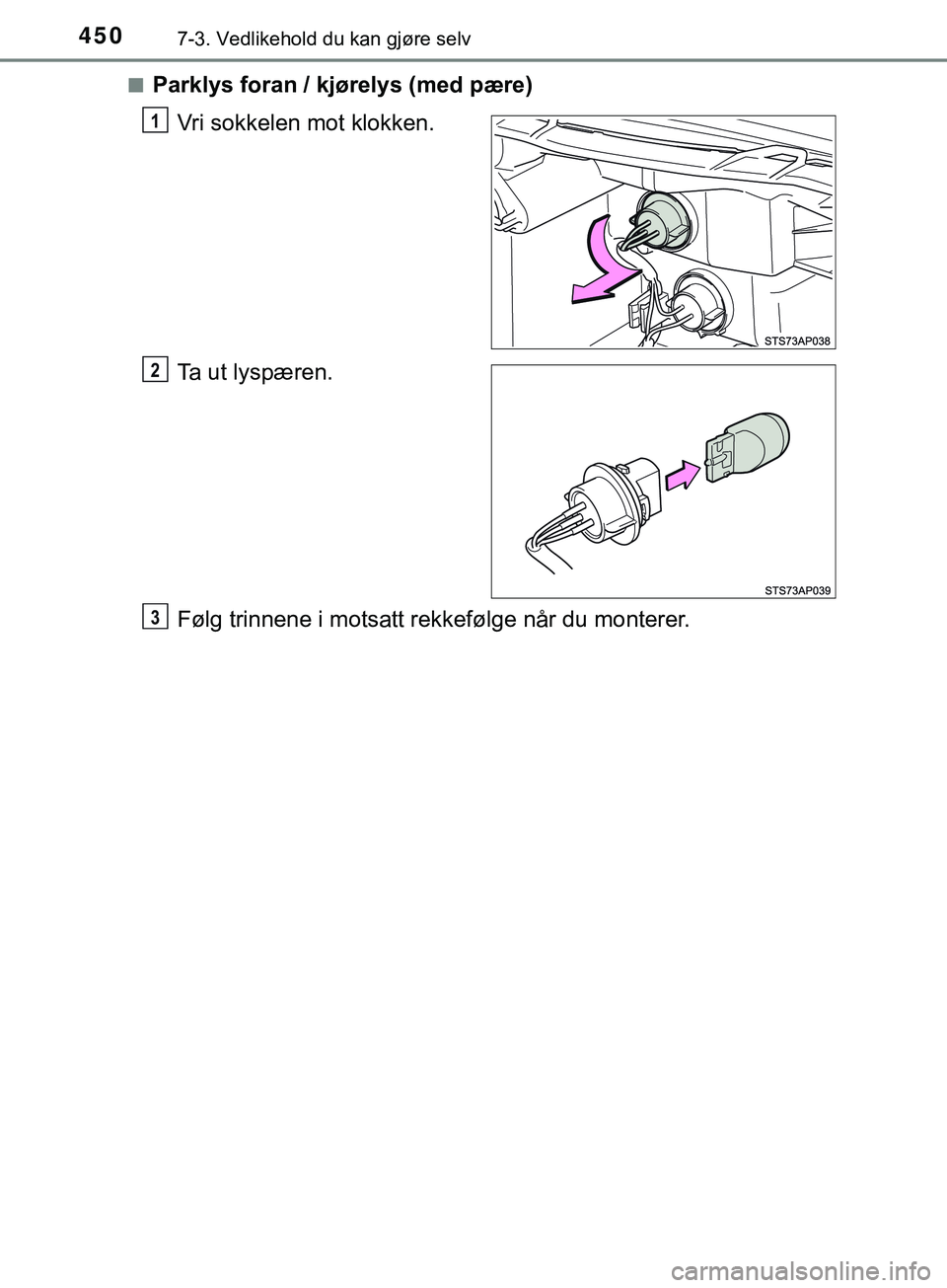

Parklys foran / kjørelys (med pære)
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3
OM52C96NO.book Page 450 Monday, April 23, 2018 4:52 PM

4517-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
YARIS_HV_OM_Europe_OM52C96NOn

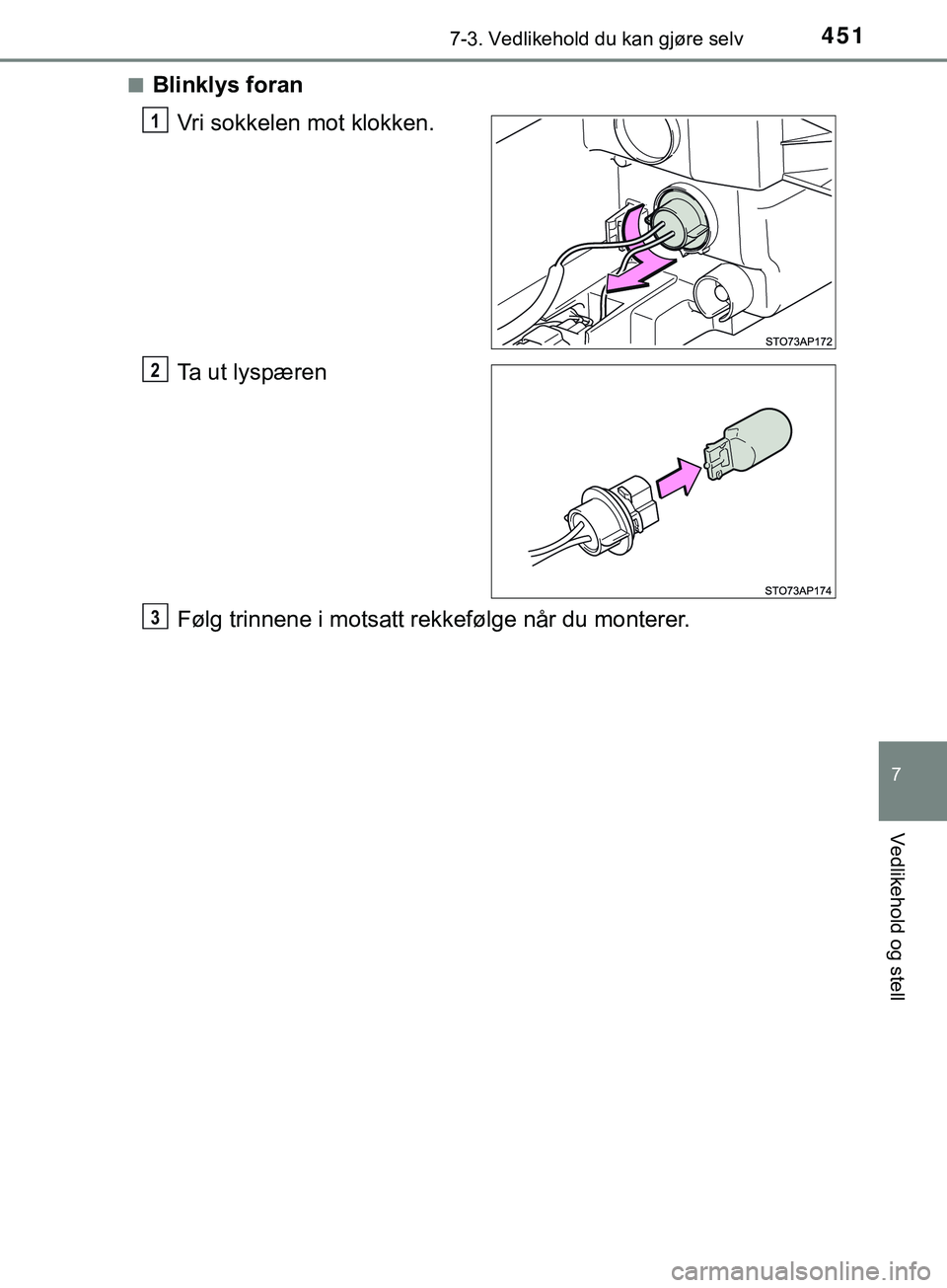

Blinklys foran
Vri sokkelen mot klokken.
Ta ut lyspæren
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3
OM52C96NO.book Page 451 Monday, April 23, 2018 4:52 PM

4527-3. Vedlikehold du kan gjøre selv
YARIS_HV_OM_Europe_OM52C96NOn

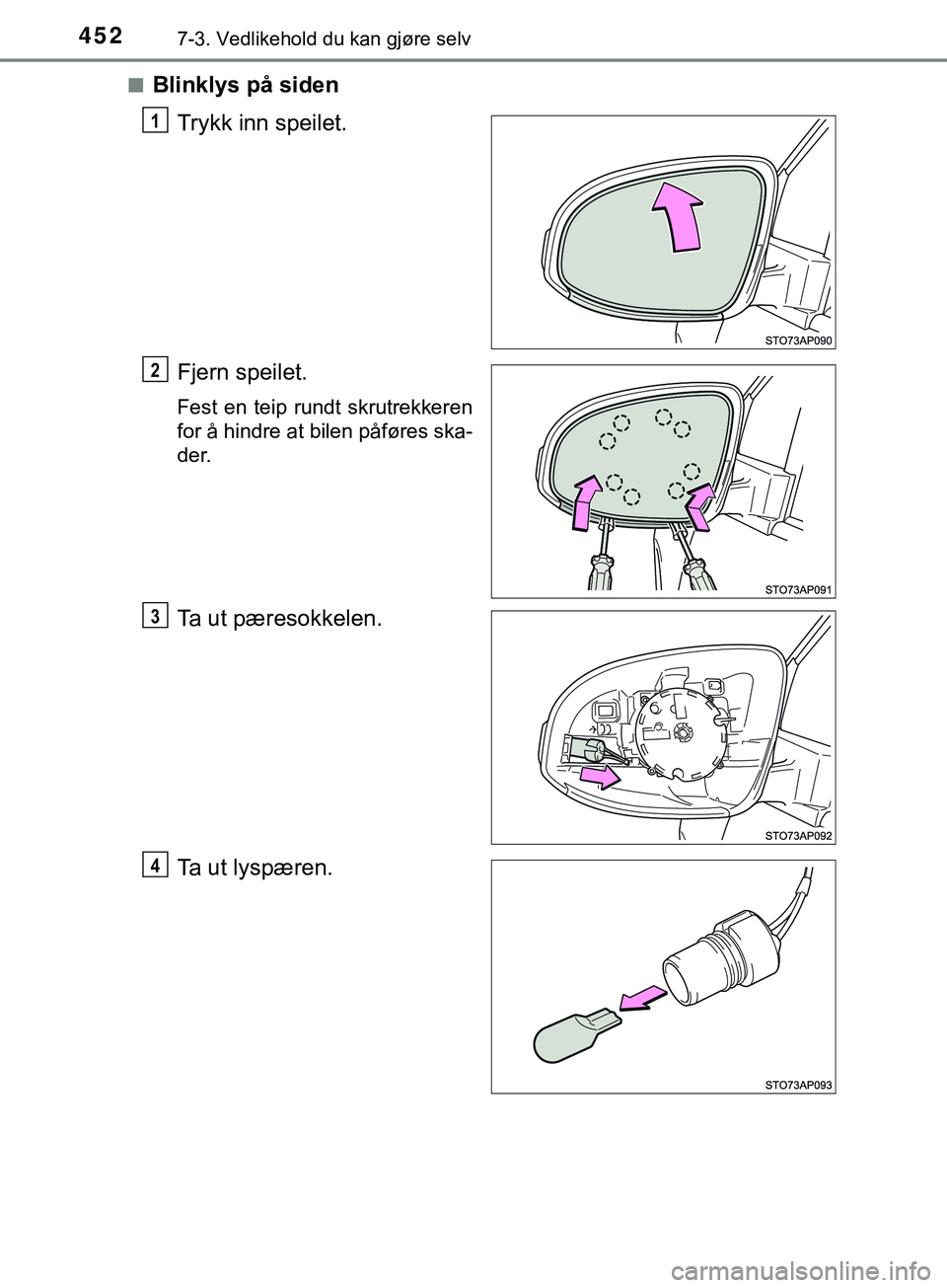

Blinklys på siden
Trykk inn speilet.
Fjern speilet.
Fest en teip rundt skrutrekkeren
for å hindre at bilen påføres ska-
der.
Ta ut pæresokkelen.
Ta ut lyspæren.
1
2
3
4
OM52C96NO.book Page 452 Monday, April 23, 2018 4:52 PM

4537-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
YARIS_HV_OM_Europe_OM52C96NO

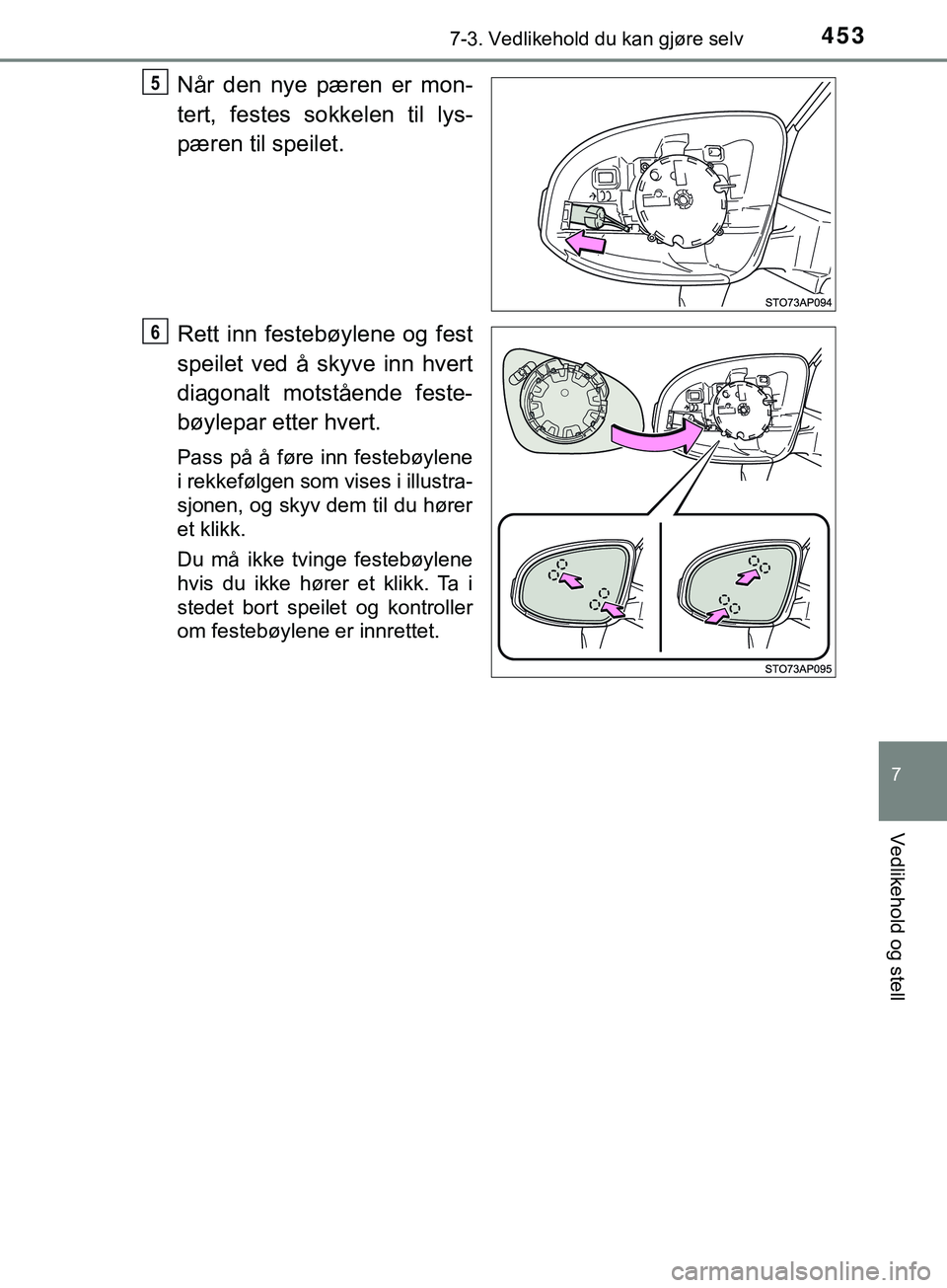

Når den nye pæren er mon-
tert, festes sokkelen til lys-
pæren til speilet.
Rett inn festebøylene og fest
speilet ved å skyve inn hvert
diagonalt motstående feste-
bøylepar etter hvert.
Pass på å føre inn festebøylene
i rekkefølgen som vises i illustra-
sjonen, og skyv dem til du hører
et klikk.
Du må ikke tvinge festebøylene
hvis du ikke hører et klikk. Ta i
stedet bort speilet og kontroller
om festebøylene er innrettet.
5
6
OM52C96NO.book Page 453 Monday, April 23, 2018 4:52 PM

4547-3. Vedlikehold du kan gjøre selv
YARIS_HV_OM_Europe_OM52C96NOn

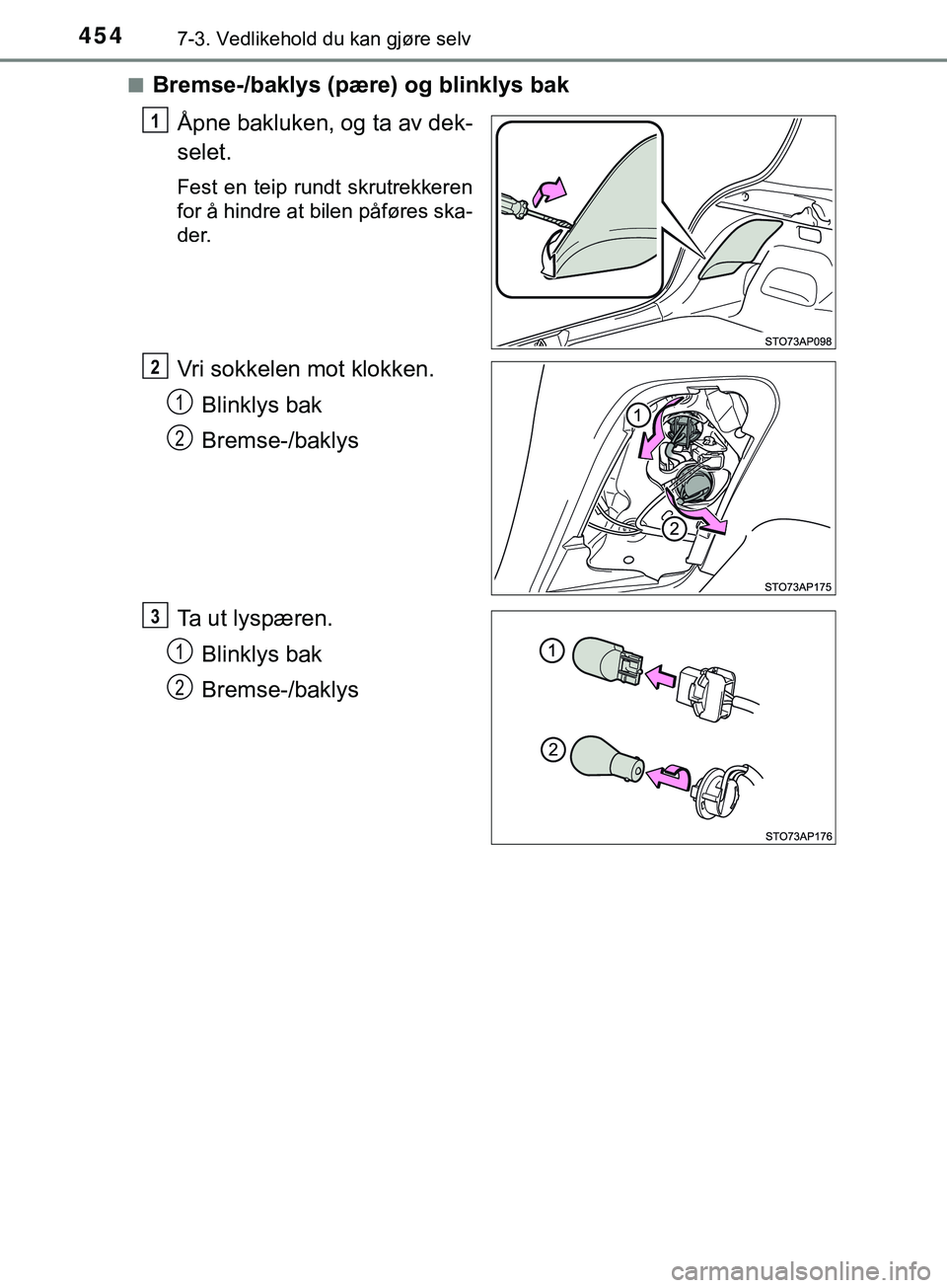

Bremse-/baklys (pære) og blinklys bak
Åpne bakluken, og ta av dek-
selet.
Fest en teip rundt skrutrekkeren
for å hindre at bilen påføres ska-
der.
Vri sokkelen mot klokken.Blinklys bak
Bremse-/baklys
Ta ut lyspæren. Blinklys bak
Bremse-/baklys
1
2
1
2
3
1
2
OM52C96NO.book Page 454 Monday, April 23, 2018 4:52 PM

4557-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
YARIS_HV_OM_Europe_OM52C96NO

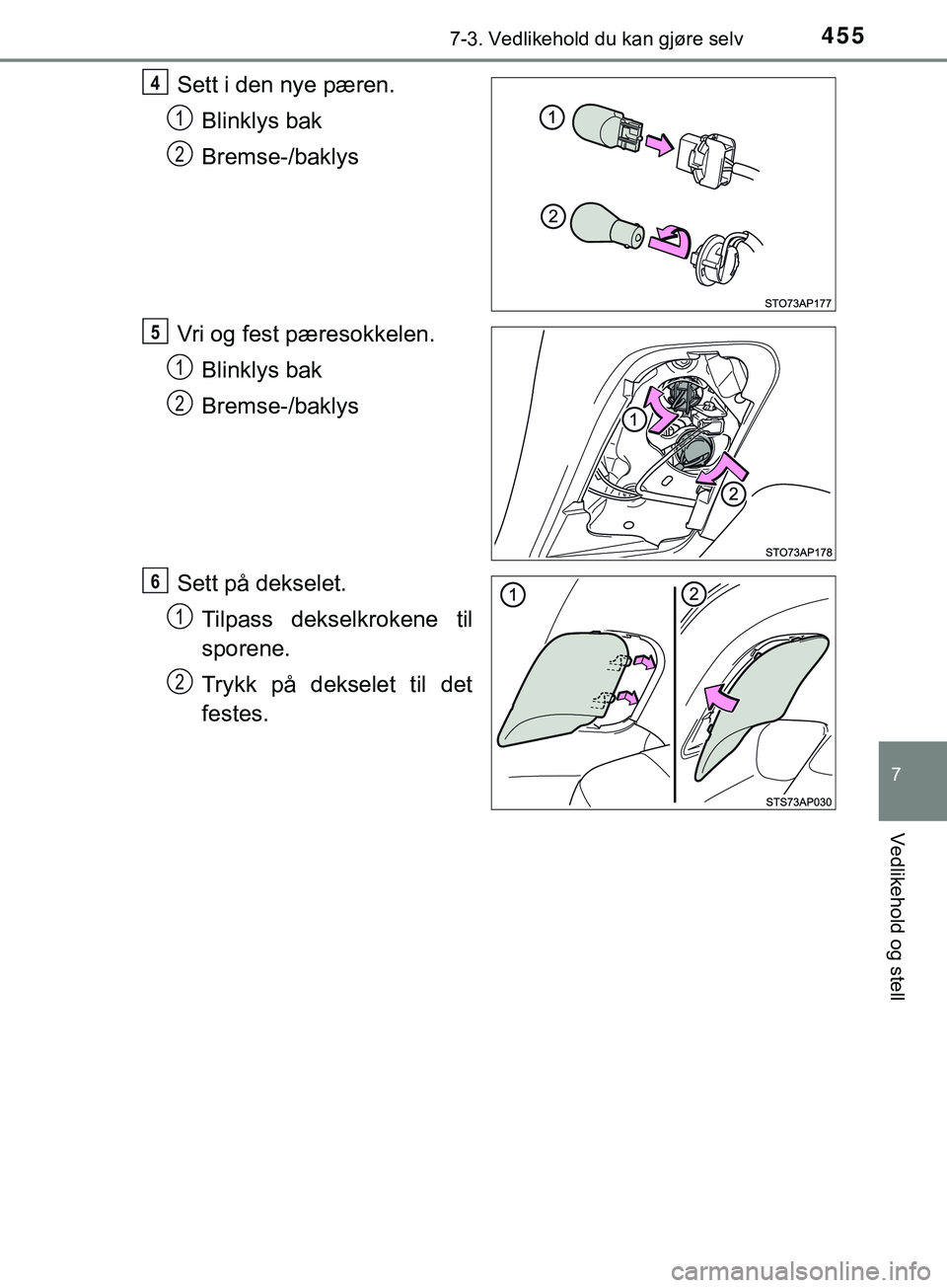

Sett i den nye pæren.Blinklys bak
Bremse-/baklys
Vri og fest pæresokkelen. Blinklys bak
Bremse-/baklys
Sett på dekselet. Tilpass dekselkrokene til
sporene.
Trykk på dekselet til det
festes.4
1
2
5
1
2
6
1
2
OM52C96NO.book Page 455 Monday, April 23, 2018 4:52 PM

4567-3. Vedlikehold du kan gjøre selv
YARIS_HV_OM_Europe_OM52C96NOn

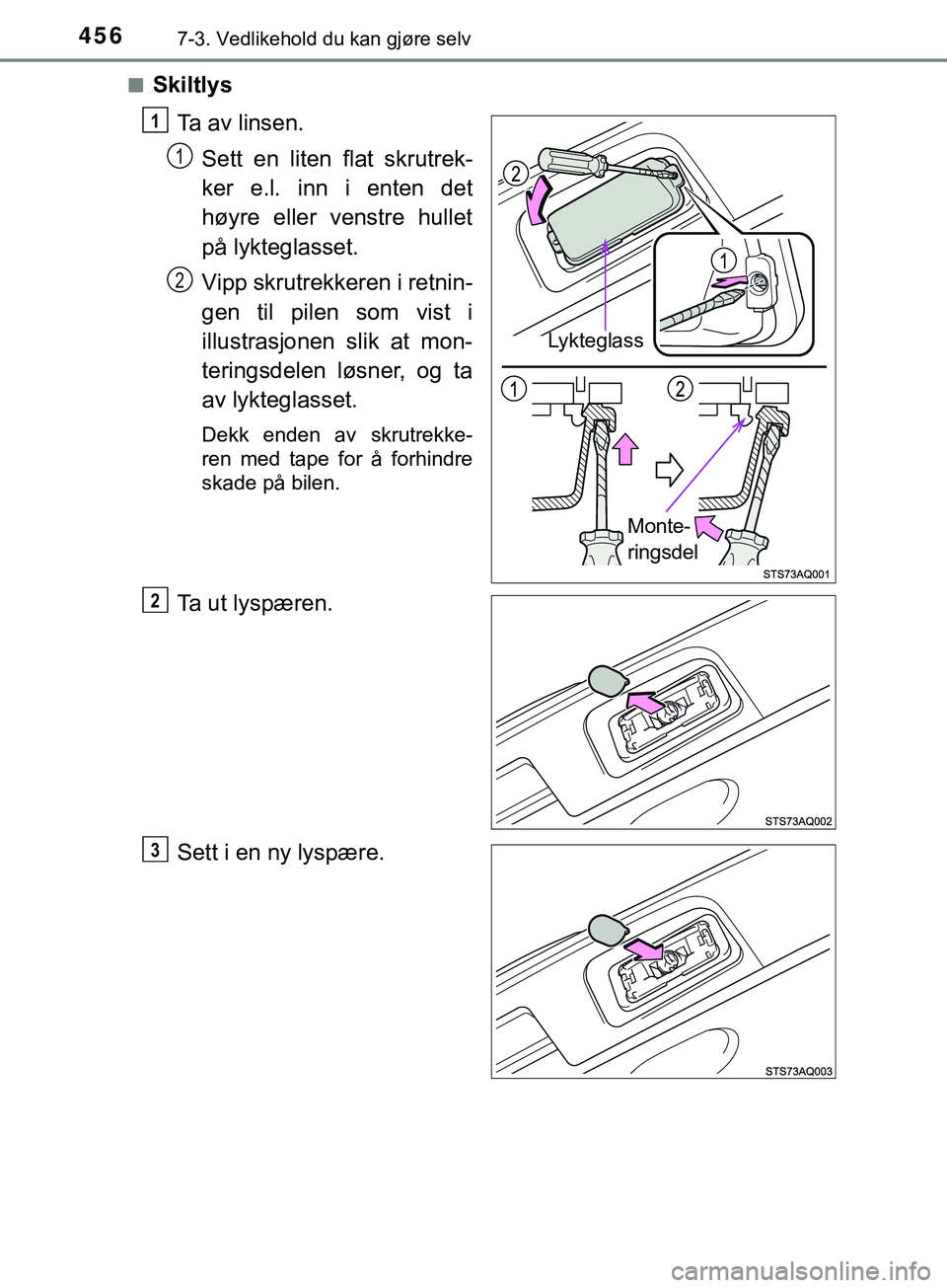

Skiltlys
Ta av linsen.Sett en liten flat skrutrek-
ker e.l. inn i enten det
høyre eller venstre hullet
på lykteglasset.
Vipp skrutrekkeren i retnin-
gen til pilen som vist i
illustrasjonen slik at mon-
teringsdelen løsner, og ta
av lykteglasset.
Dekk enden av skrutrekke-
ren med tape for å forhindre
skade på bilen.
Ta ut lyspæren.
Sett i en ny lyspære.
Lykteglass
Monte-
ringsdel
1
1
2
2
3
OM52C96NO.book Page 456 Monday, April 23, 2018 4:52 PM

4577-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
YARIS_HV_OM_Europe_OM52C96NO

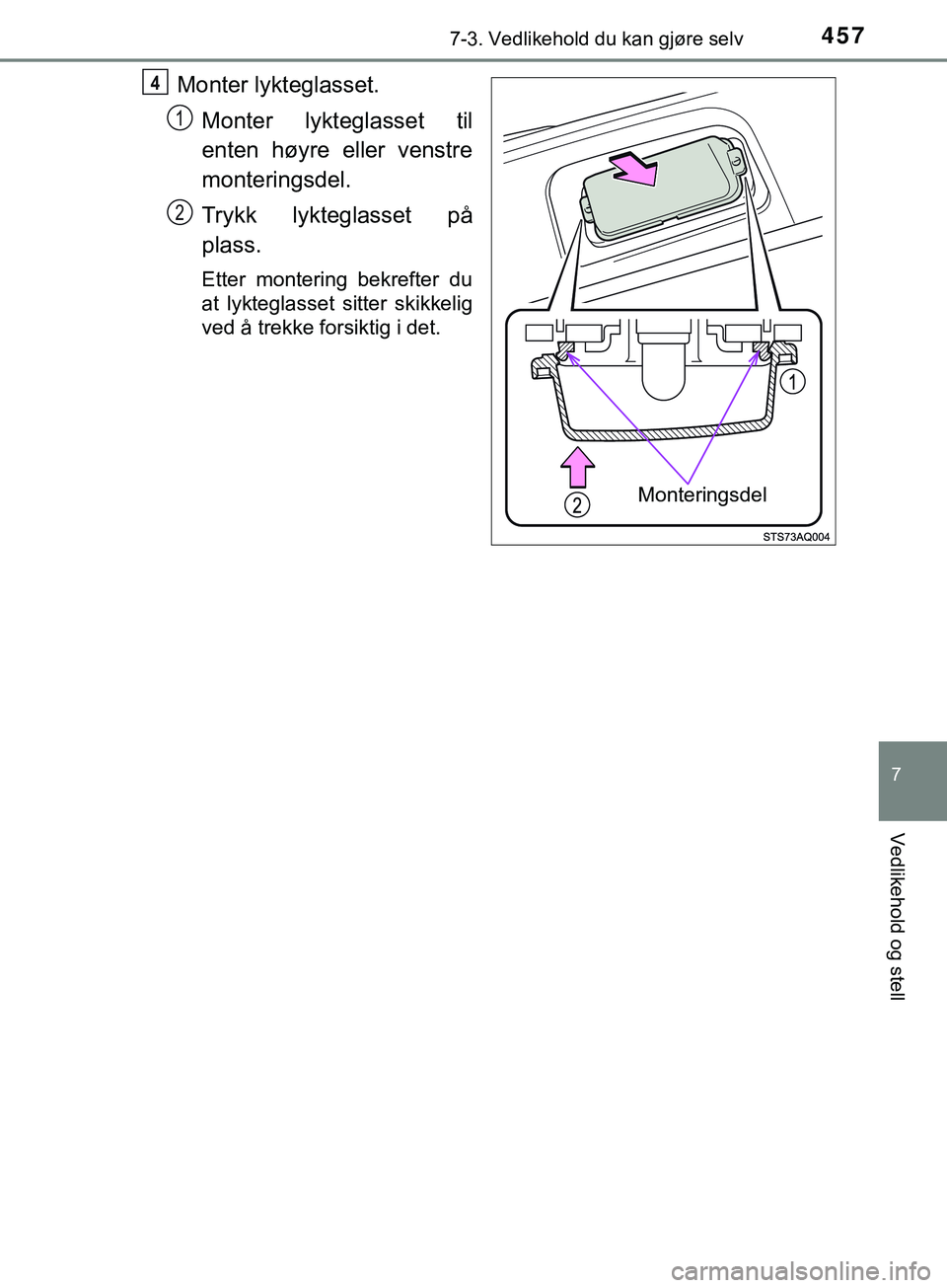

Monter lykteglasset.Monter lykteg lasset til
enten høyre eller venstre
monteringsdel.
Trykk lykteglasset på
plass.
Etter montering bekrefter du
at lykteglasset sitter skikkelig
ved å trekke forsiktig i det.
Monteringsdel
4
1
2
OM52C96NO.book Page 457 Monday, April 23, 2018 4:52 PM

4587-3. Vedlikehold du kan gjøre selv
YARIS_HV_OM_Europe_OM52C96NOn
Ryggelys
Åpne bakluken, og ta av dek-
selet.
Trykk ned på hakket på dekselet
og fjern dekselet.
Det anbefales å surre en fille e.l.
rundt tuppen av skrutrekkeren
for å hindre riper på bilen.
Vri sokkelen mot klokken.
Ta ut lyspæren.
1
2
Type AType B
STO73AP199
3
Type AType B
OM52C96NO.book Page 458 Monday, April 23, 2018 4:52 PM

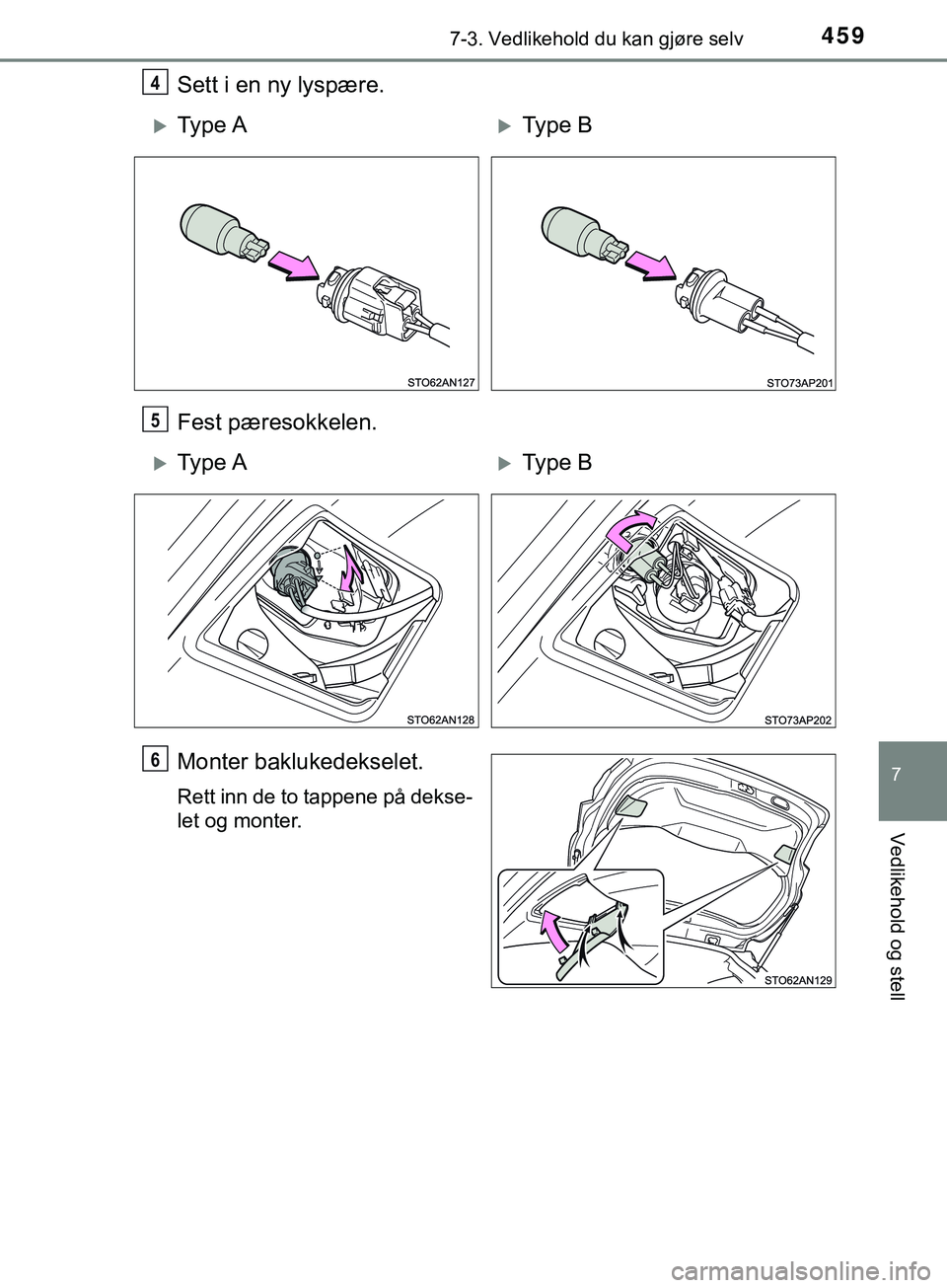

4597-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
YARIS_HV_OM_Europe_OM52C96NO
Sett i en ny lyspære.
Fest pæresokkelen.
Monter baklukedekselet.
Rett inn de to tappene på dekse-
let og monter.
4
Type AType B
5
Type AType B
6
OM52C96NO.book Page 459 Monday, April 23, 2018 4:52 PM
