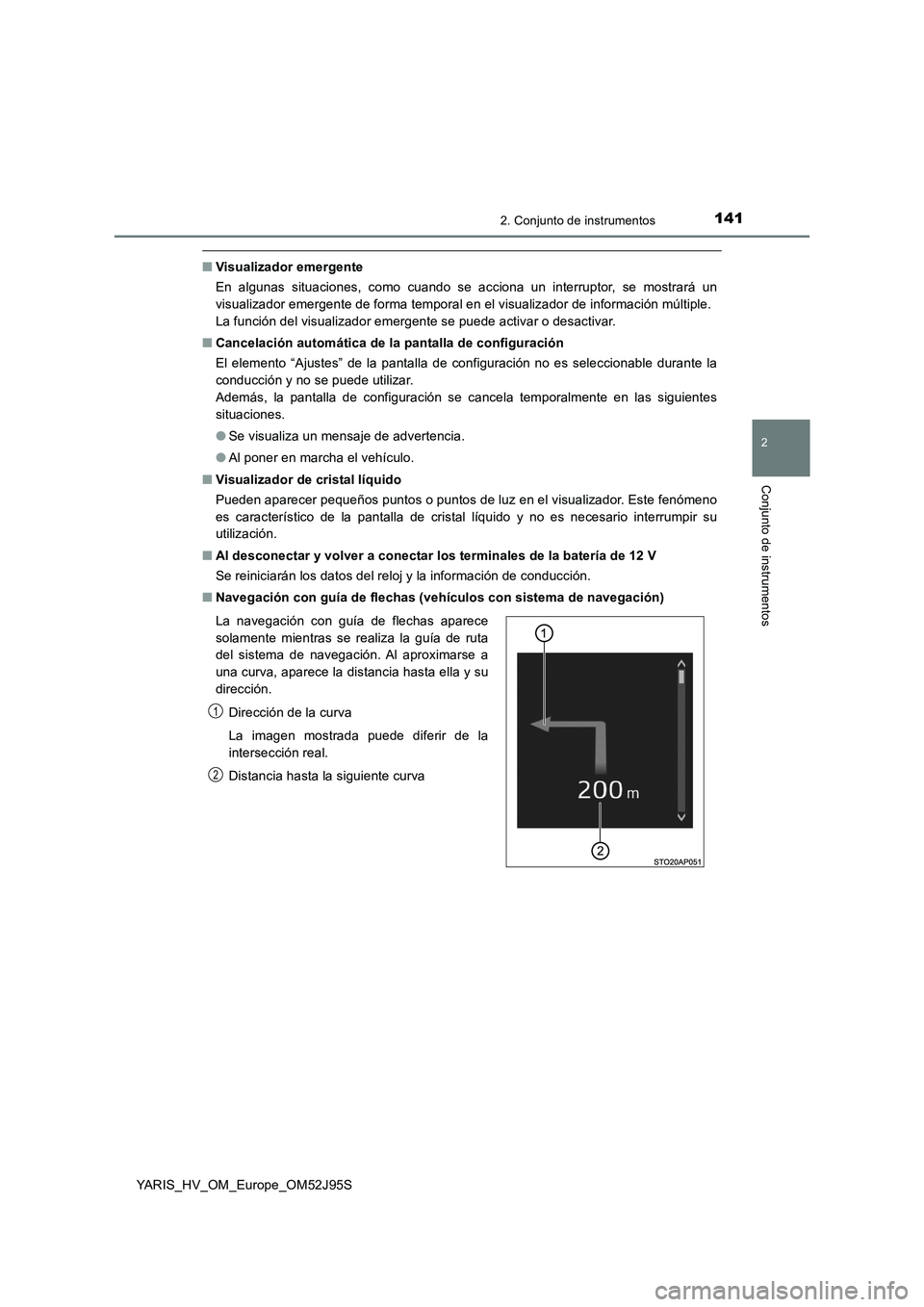

TOYOTA YARIS HATCHBACK 2018 Manual del propietario (in Spanish)

1412. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
■Visualizador emergente
En algunas situaciones, como cuando se acciona un interruptor, se mostrará un
visualizador emergente de forma temporal en el visualizador de información múltiple.
La función del visualizador emergente se puede activar o desactivar.
■ Cancelación automática de la pantalla de configuración
El elemento “Ajustes” de la pantalla de configuración no es seleccionable durante la
conducción y no se puede utilizar.
Además, la pantalla de configuración se cancela temporalmente en las siguientes
situaciones.
● Se visualiza un mensaje de advertencia.
● Al poner en marcha el vehículo.
■ Visualizador de cristal líquido
Pueden aparecer pequeños puntos o puntos de luz en el visualizador. Este fenómeno
es característico de la pantalla de cristal líquido y no es necesario interrumpir su
utilización.
■ Al desconectar y volver a conectar los terminales de la batería de 12 V
Se reiniciarán los datos del reloj y la información de conducción.
■ Navegación con guía de flechas (vehículos con sistema de navegación)
La navegación con guía de flechas aparece
solamente mientras se realiza la guía de ruta
del sistema de navegación. Al aproximarse a
una curva, aparece la distancia hasta ella y su
dirección.
Dirección de la curva
La imagen mostrada puede diferir de la
intersección real.
Distancia hasta la siguiente curva
1
2

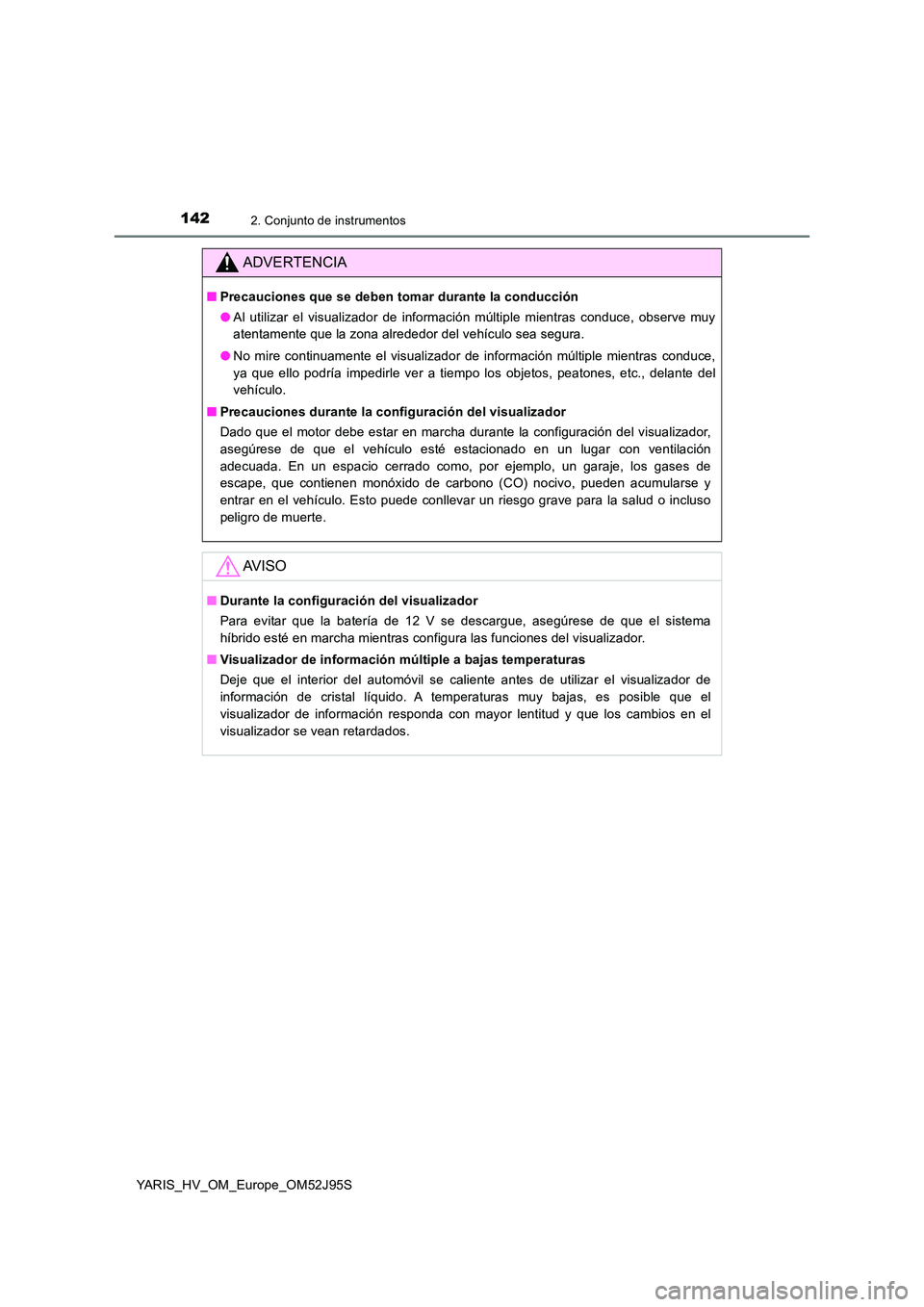

1422. Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
ADVERTENCIA
■Precauciones que se deben tomar durante la conducción
● Al utilizar el visualizador de información múltiple mientras conduce, observe muy
atentamente que la zona alrededor del vehículo sea segura.
● No mire continuamente el visualizador de información múltiple mientras conduce,
ya que ello podría impedirle ver a tiempo los objetos, peatones, etc., delante del
vehículo.
■ Precauciones durante la configuración del visualizador
Dado que el motor debe estar en marcha durante la configuración del visualizador,
asegúrese de que el vehículo esté estacionado en un lugar con ventilación
adecuada. En un espacio cerrado como, por ejemplo, un garaje, los gases de
escape, que contienen monóxido de carbono (CO) nocivo, pueden acumularse y
entrar en el vehículo. Esto puede conllevar un riesgo grave para la salud o incluso
peligro de muerte.
AV I S O
■ Durante la configuración del visualizador
Para evitar que la batería de 12 V se descargue, asegúrese de que el sistema
híbrido esté en marcha mientras configura las funciones del visualizador.
■ Visualizador de información múltiple a bajas temperaturas
Deje que el interior del automóvil se caliente antes de utilizar el visualizador de
información de cristal líquido. A temperaturas muy bajas, es posible que el
visualizador de información responda con mayor lentitud y que los cambios en el
visualizador se vean retardados.

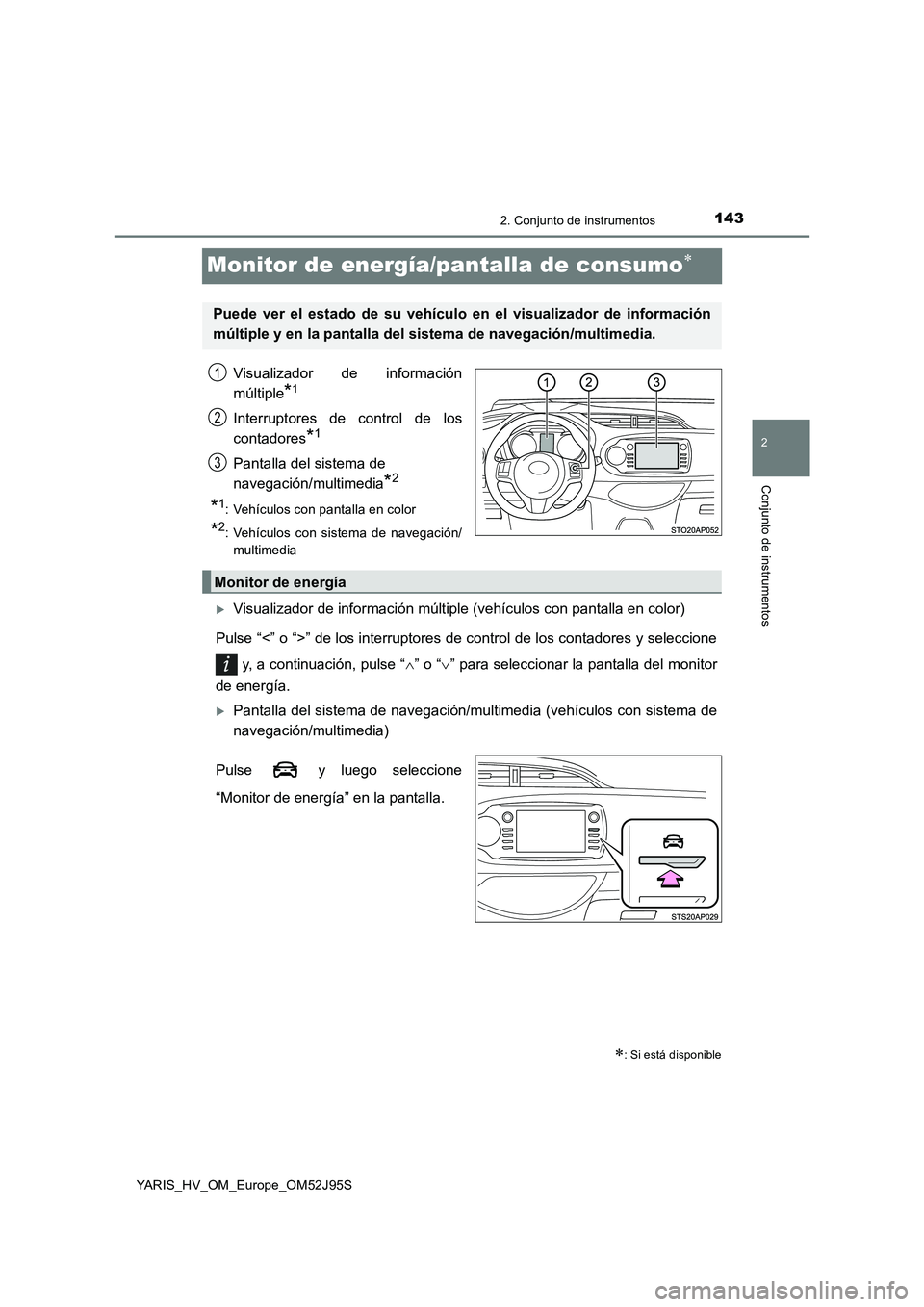

143
2
2. Conjunto de instrumentos
Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
Monitor de energía/pantalla de consumo
Visualizador de información
múltiple*1
Interruptores de control de los
contadores*1
Pantalla del sistema de
navegación/multimedia*2
*1: Vehículos con pantalla en color
*2: Vehículos con sistema de navegación/
multimedia
Visualizador de información múltiple (vehículos con pantalla en color)
Pulse “<” o “>” de los interruptores de control de los contadores y seleccione
y, a continuación, pulse “ ” o “” para seleccionar la pantalla del monitor
de energía.
Pantalla del sistema de navegación/multimedia (vehículos con sistema de
navegación/multimedia)
Pulse y luego seleccione
“Monitor de energía” en la pantalla.
: Si está disponible
Puede ver el estado de su vehículo en el visualizador de información
múltiple y en la pantalla del sistema de navegación/multimedia.
1
2
3
Monitor de energía

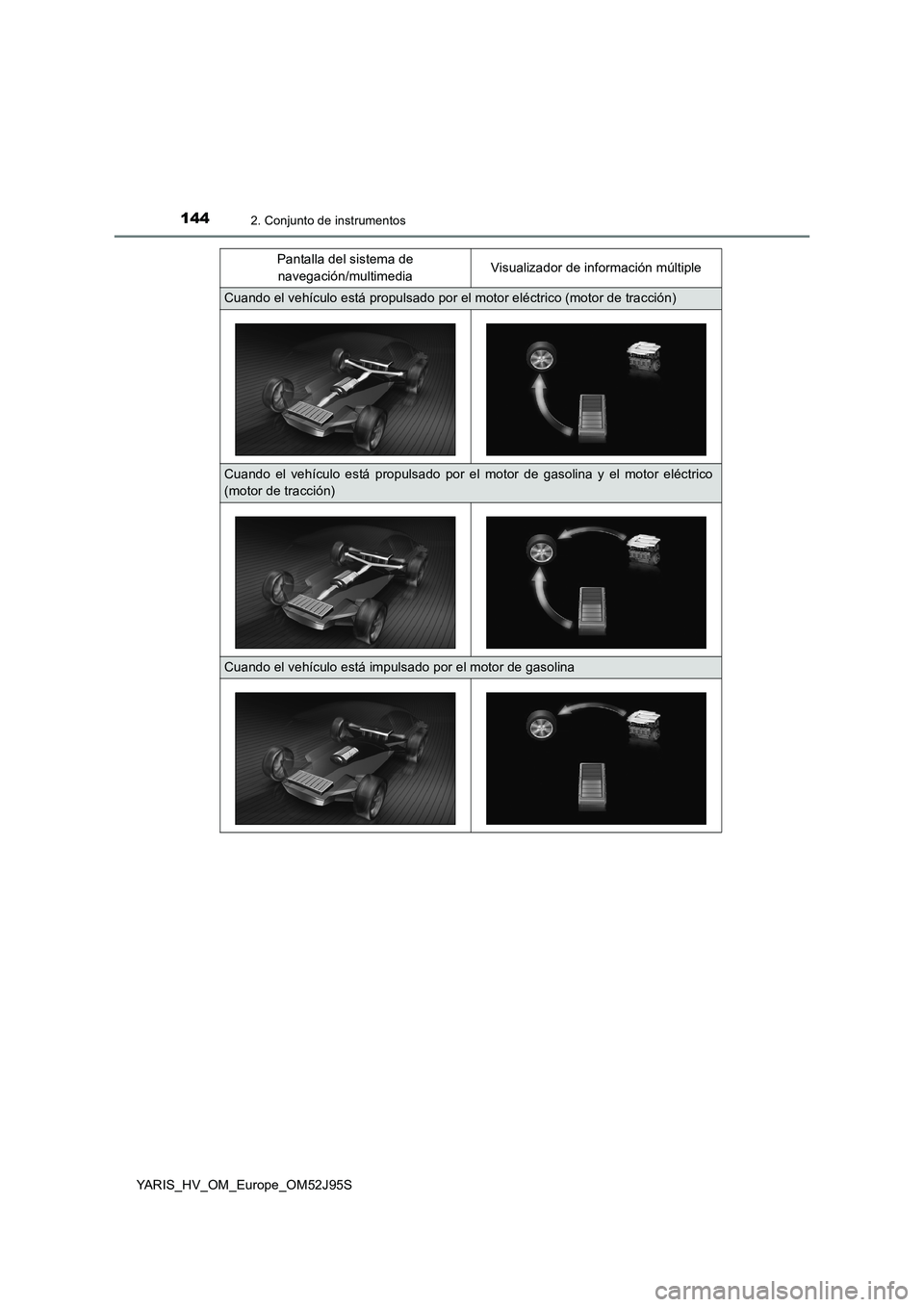

1442. Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
Pantalla del sistema de
navegación/multimedia Visualizador de información múltiple
Cuando el vehículo está propulsado por el motor eléctrico (motor de tracción)
Cuando el vehículo está propulsado por el motor de gasolina y el motor eléctrico
(motor de tracción)
Cuando el vehículo está impulsado por el motor de gasolina

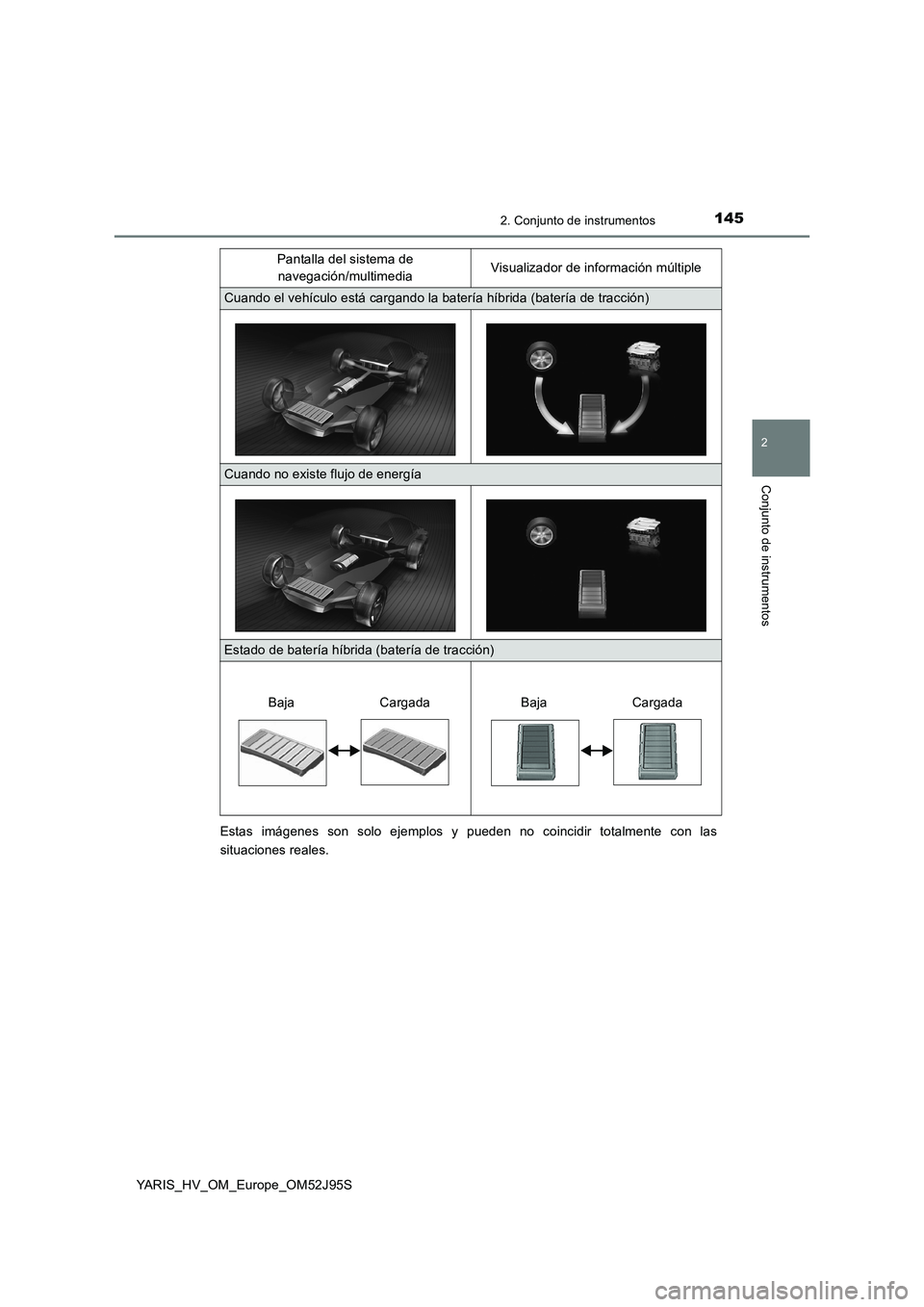

1452. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
Estas imágenes son solo ejemplos y pueden no coincidir totalmente con las
situaciones reales.
Cuando el vehículo está cargando la batería híbrida (batería de tracción)
Cuando no existe flujo de energía
Estado de batería híbrida (batería de tracción)
Pantalla del sistema de
navegación/multimedia Visualizador de información múltiple
Baja CargadaBaja Cargada

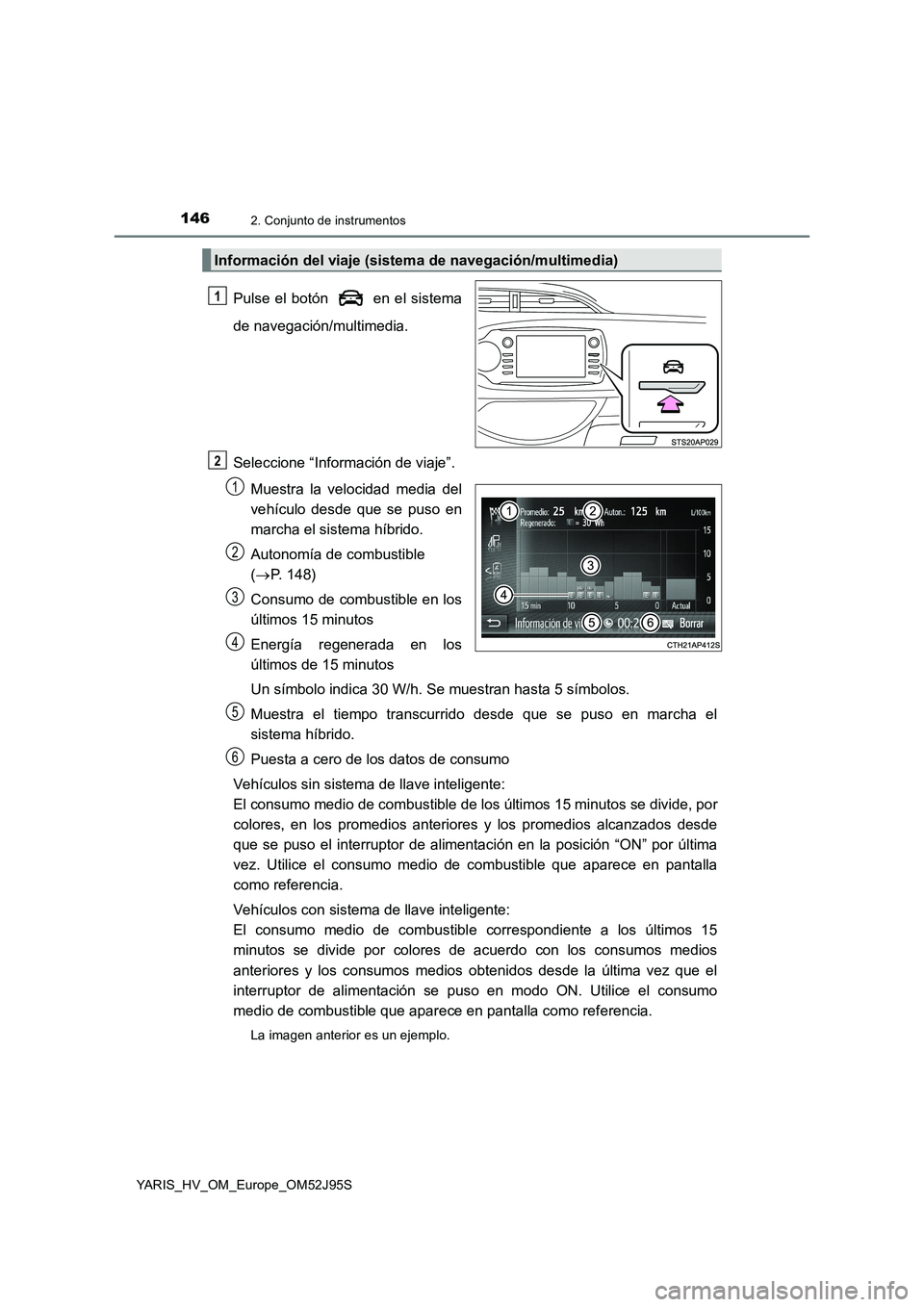

1462. Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
Pulse el botón en el sistema
de navegación/multimedia.
Seleccione “Información de viaje”.
Muestra la velocidad media del
vehículo desde que se puso en
marcha el sistema híbrido.
Autonomía de combustible
( P. 148)
Consumo de combustible en los
últimos 15 minutos
Energía regenerada en los
últimos de 15 minutos
Un símbolo indica 30 W/h. Se muestran hasta 5 símbolos.
Muestra el tiempo transcurrido desde que se puso en marcha el
sistema híbrido.
Puesta a cero de los datos de consumo
Vehículos sin sistema de llave inteligente:
El consumo medio de combustible de lo s últimos 15 minutos se divide, por
colores, en los promedios anteriores y los promedios alcanzados desde
que se puso el interruptor de alimentación en la posición “ON” por última
vez. Utilice el consumo medio de combustible que aparece en pantalla
como referencia.
Vehículos con sistema de llave inteligente:
El consumo medio de combustibl e correspondiente a los últimos 15
minutos se divide por colores de acuerdo con los consumos medios
anteriores y los consumos medios obtenidos desde la última vez que el
interruptor de alimentación se puso en modo ON. Utilice el consumo
medio de combustible que aparece en pantalla como referencia.
La imagen anterior es un ejemplo.
Información del viaje (sistema de navegación/multimedia)
1
2
1
2
3
4
5
6

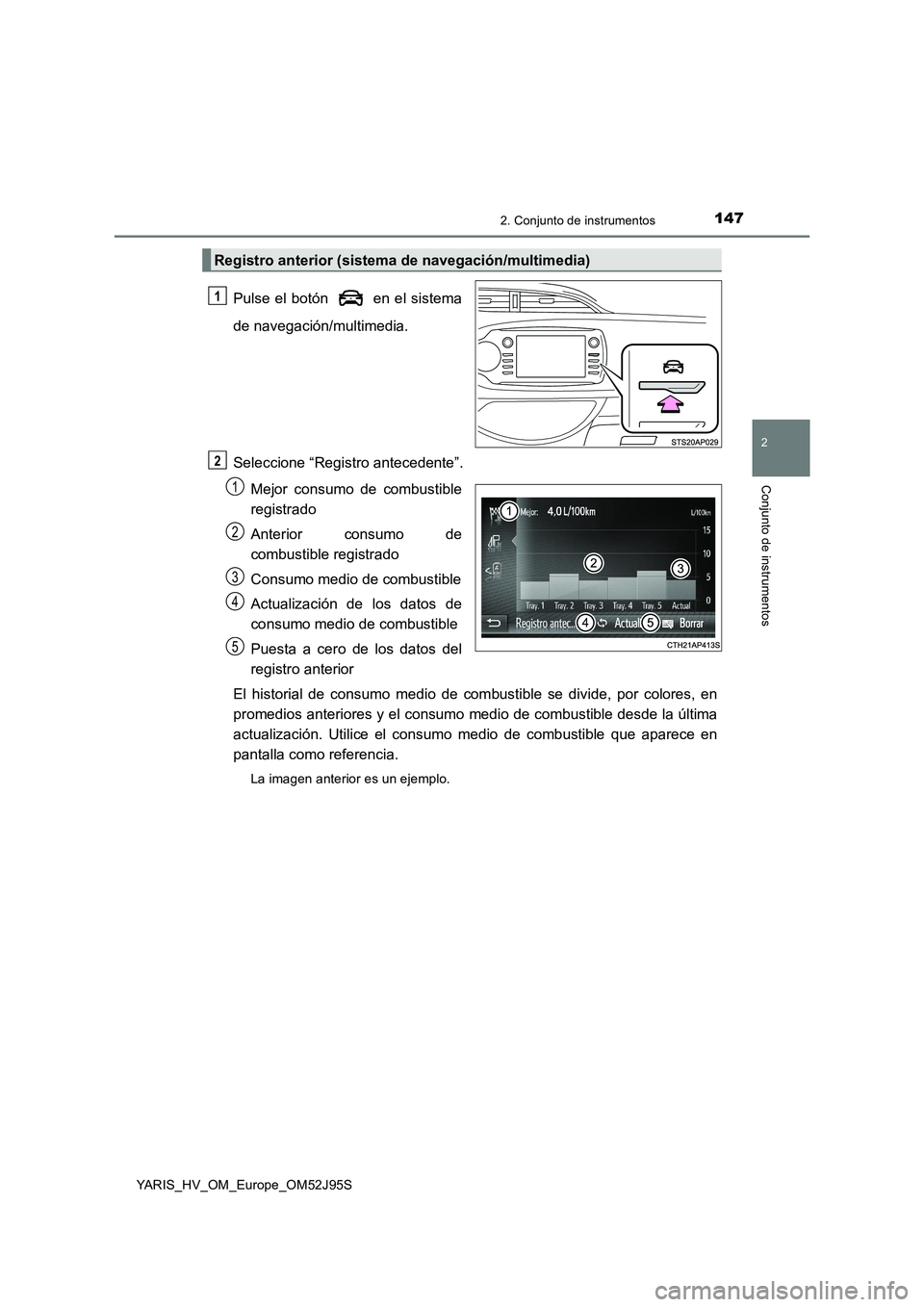

1472. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
Pulse el botón en el sistema
de navegación/multimedia.
Seleccione “Registro antecedente”.
Mejor consumo de combustible
registrado
Anterior consumo de
combustible registrado
Consumo medio de combustible
Actualización de los datos de
consumo medio de combustible
Puesta a cero de los datos del
registro anterior
El historial de consumo medio de com bustible se divide, por colores, en
promedios anteriores y el consumo medio de combustible desde la última
actualización. Utilice el consumo medio de combustible que aparece en
pantalla como referencia.
La imagen anterior es un ejemplo.
Registro anterior (sistema de navegación/multimedia)
1
2
1
2
3
4
5

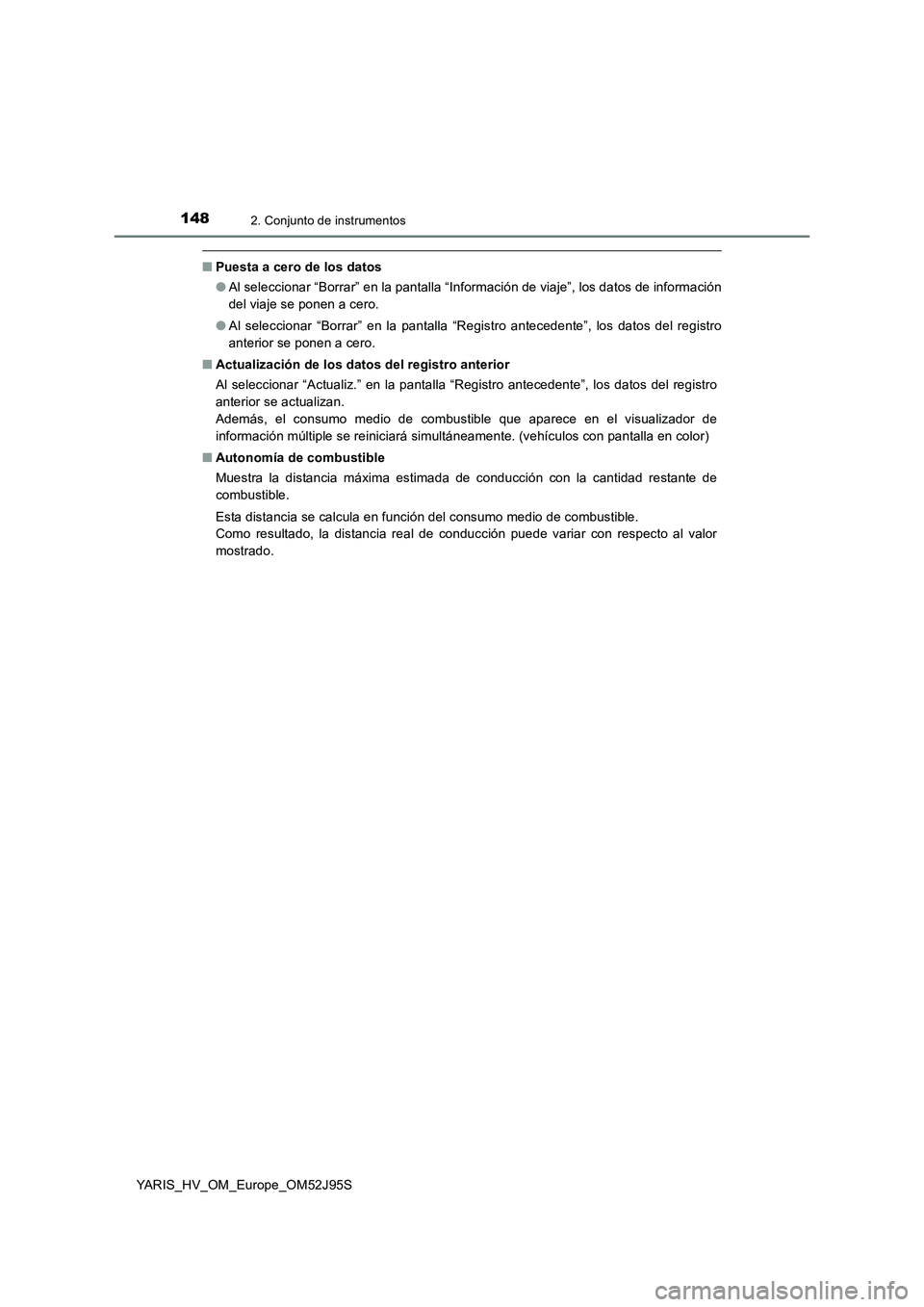

1482. Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
■Puesta a cero de los datos
● Al seleccionar “Borrar” en la pantalla “Información de viaje”, los datos de información
del viaje se ponen a cero.
● Al seleccionar “Borrar” en la pantalla “Registro antecedente”, los datos del registro
anterior se ponen a cero.
■ Actualización de los datos del registro anterior
Al seleccionar “Actualiz.” en la pantalla “Registro antecedente”, los datos del registro
anterior se actualizan.
Además, el consumo medio de combustible que aparece en el visualizador de
información múltiple se reiniciará simultáneamente. (vehículos con pantalla en color)
■ Autonomía de combustible
Muestra la distancia máxima estimada de conducción con la cantidad restante de
combustible.
Esta distancia se calcula en función del consumo medio de combustible.
Como resultado, la distancia real de conducción puede variar con respecto al valor
mostrado.

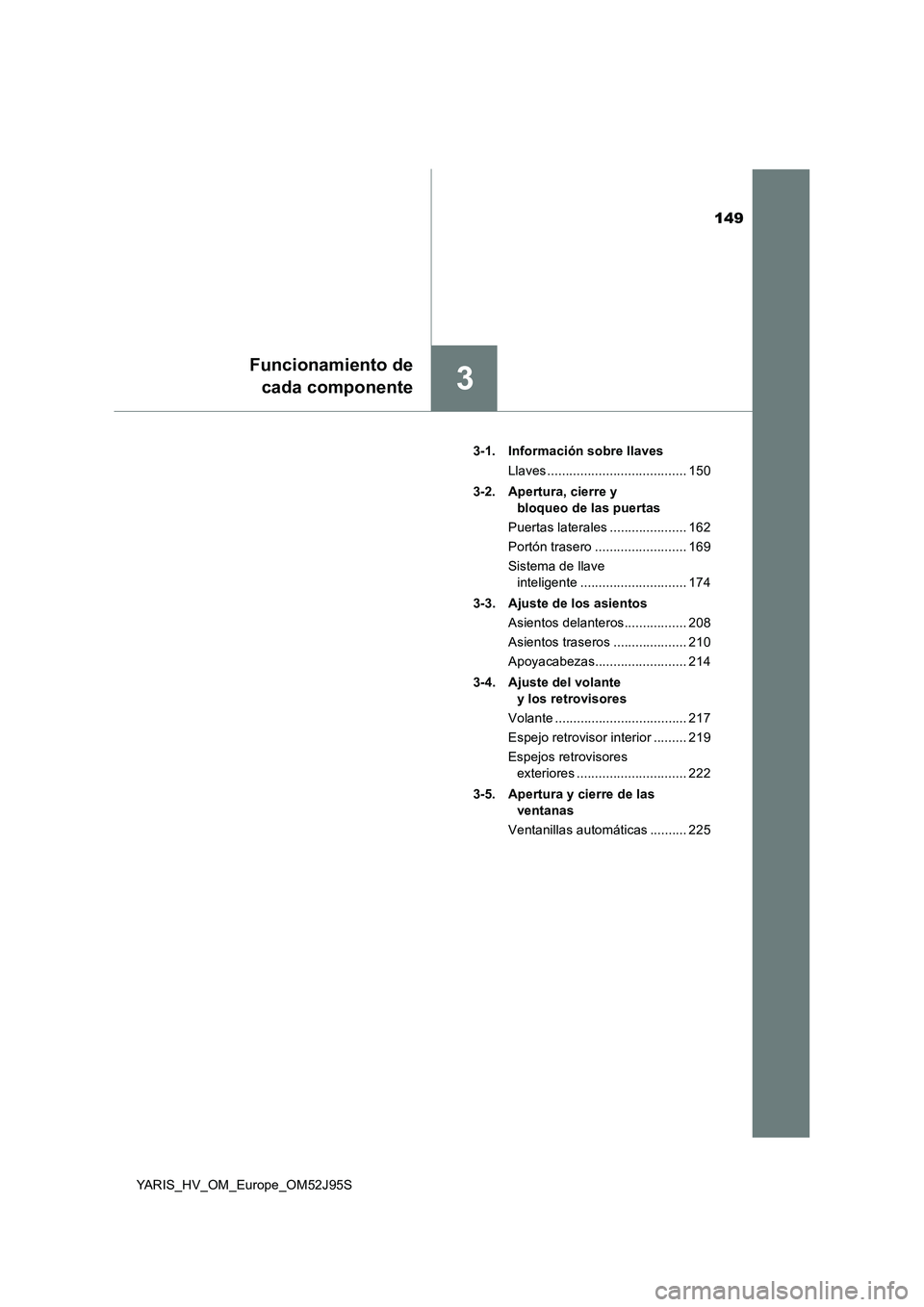

149
3
Funcionamiento de
cada componente
YARIS_HV_OM_Europe_OM52J95S
3-1. Información sobre llaves
Llaves ...................................... 150
3-2. Apertura, cierre y
bloqueo de las puertas
Puertas laterales ..................... 162
Portón trasero ......................... 169
Sistema de llave
inteligente ............................. 174
3-3. Ajuste de los asientos
Asientos delanteros................. 208
Asientos traseros .................... 210
Apoyacabezas......................... 214
3-4. Ajuste del volante
y los retrovisores
Volante .................................... 217
Espejo retrovisor interior ......... 219
Espejos retrovisores
exteriores .............................. 222
3-5. Apertura y cierre de las
ventanas
Ventanillas automáticas .......... 225

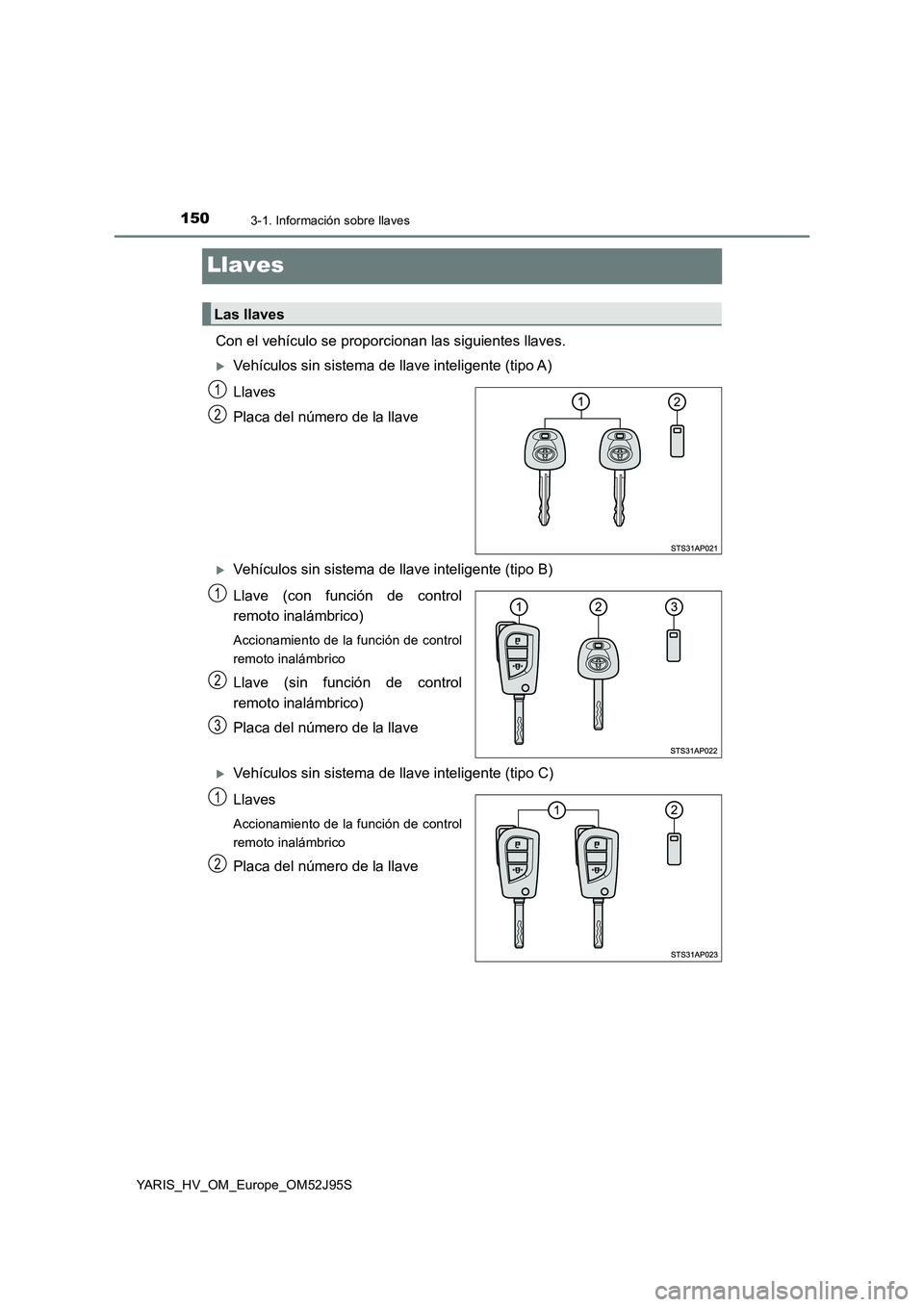

1503-1. Información sobre llaves
YARIS_HV_OM_Europe_OM52J95S
Llaves
Con el vehículo se proporcionan las siguientes llaves.
Vehículos sin sistema de llave inteligente (tipo A)
Llaves
Placa del número de la llave
Vehículos sin sistema de llave inteligente (tipo B)
Llave (con función de control
remoto inalámbrico)
Accionamiento de la función de control
remoto inalámbrico
Llave (sin función de control
remoto inalámbrico)
Placa del número de la llave
Vehículos sin sistema de llave inteligente (tipo C)
Llaves
Accionamiento de la función de control
remoto inalámbrico
Placa del número de la llave
Las llaves
1
2
1
2
3
1
2
