TOYOTA YARIS HATCHBACK 2018 Manual del propietario (in Spanish)

5418-1. Información importante
8
En caso de problemas
YARIS_HV_OM_Europe_OM52J95S

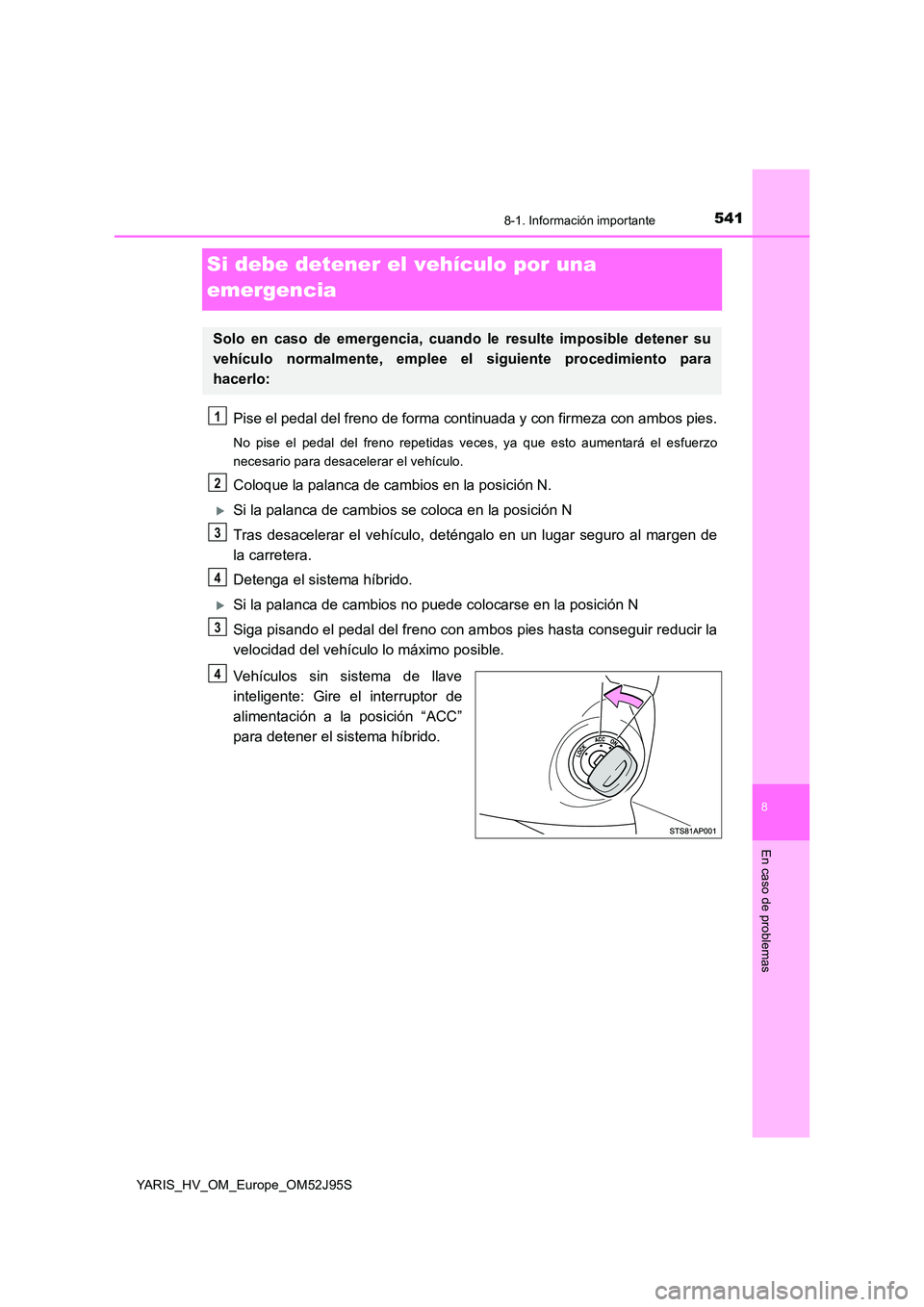

Si debe detener el vehículo por una
emergencia
Pise el pedal del freno de forma cont inuada y con firmeza con ambos pies.
No pise el pedal del freno repetidas veces, ya que esto aumentará el esfuerzo
necesario para desacelerar el vehículo.
Coloque la palanca de cambios en la posición N.
Si la palanca de cambios se coloca en la posición N
Tras desacelerar el vehículo, deténgalo en un lugar seguro al margen de
la carretera.
Detenga el sistema híbrido.
Si la palanca de cambios no puede colocarse en la posición N
Siga pisando el pedal del freno con am bos pies hasta conseguir reducir la
velocidad del vehículo lo máximo posible.
Vehículos sin sistema de llave
inteligente: Gire el interruptor de
alimentación a la posición “ACC”
para detener el sistema híbrido.
Solo en caso de emergencia, cuando le resulte imposible detener su
vehículo normalmente, emplee el siguiente procedimiento para
hacerlo:
1
2
3
4
3
4

5428-1. Información importante
YARIS_HV_OM_Europe_OM52J95S

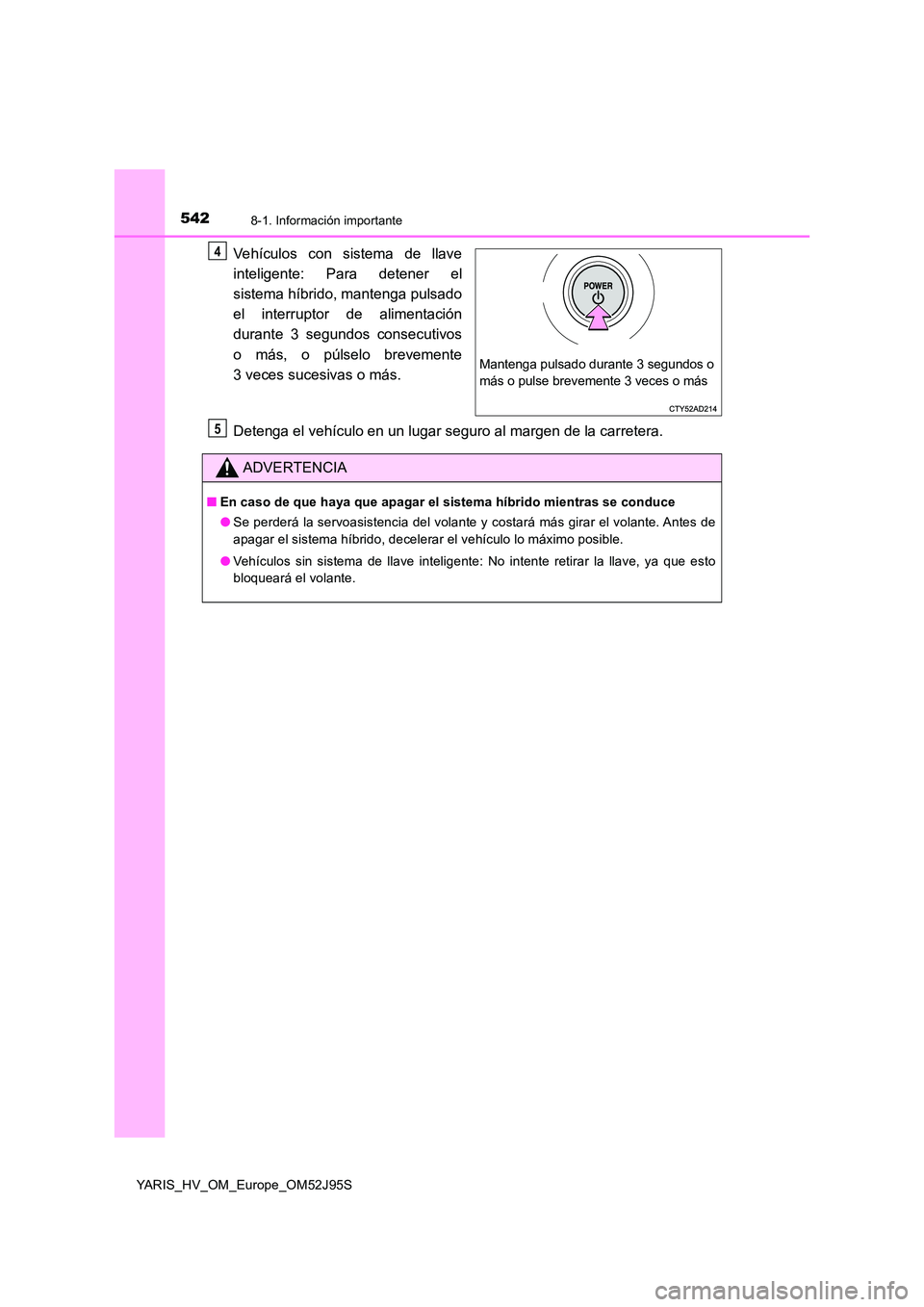

Vehículos con sistema de llave
inteligente: Para detener el
sistema híbrido, mantenga pulsado
el interruptor de alimentación
durante 3 segundos consecutivos
o más, o púlselo brevemente
3 veces sucesivas o más.
Detenga el vehículo en un lugar seguro al margen de la carretera.
Mantenga pulsado durante 3 segundos o
más o pulse brevemente 3 veces o más
4
ADVERTENCIA
■ En caso de que haya que apagar el sistema híbrido mientras se conduce
● Se perderá la servoasistencia del volante y costará más girar el volante. Antes de
apagar el sistema híbrido, decelerar el vehículo lo máximo posible.
● Vehículos sin sistema de llave inteligente: No intente retirar la llave, ya que esto
bloqueará el volante.
5

5438-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_HV_OM_Europe_OM52J95S

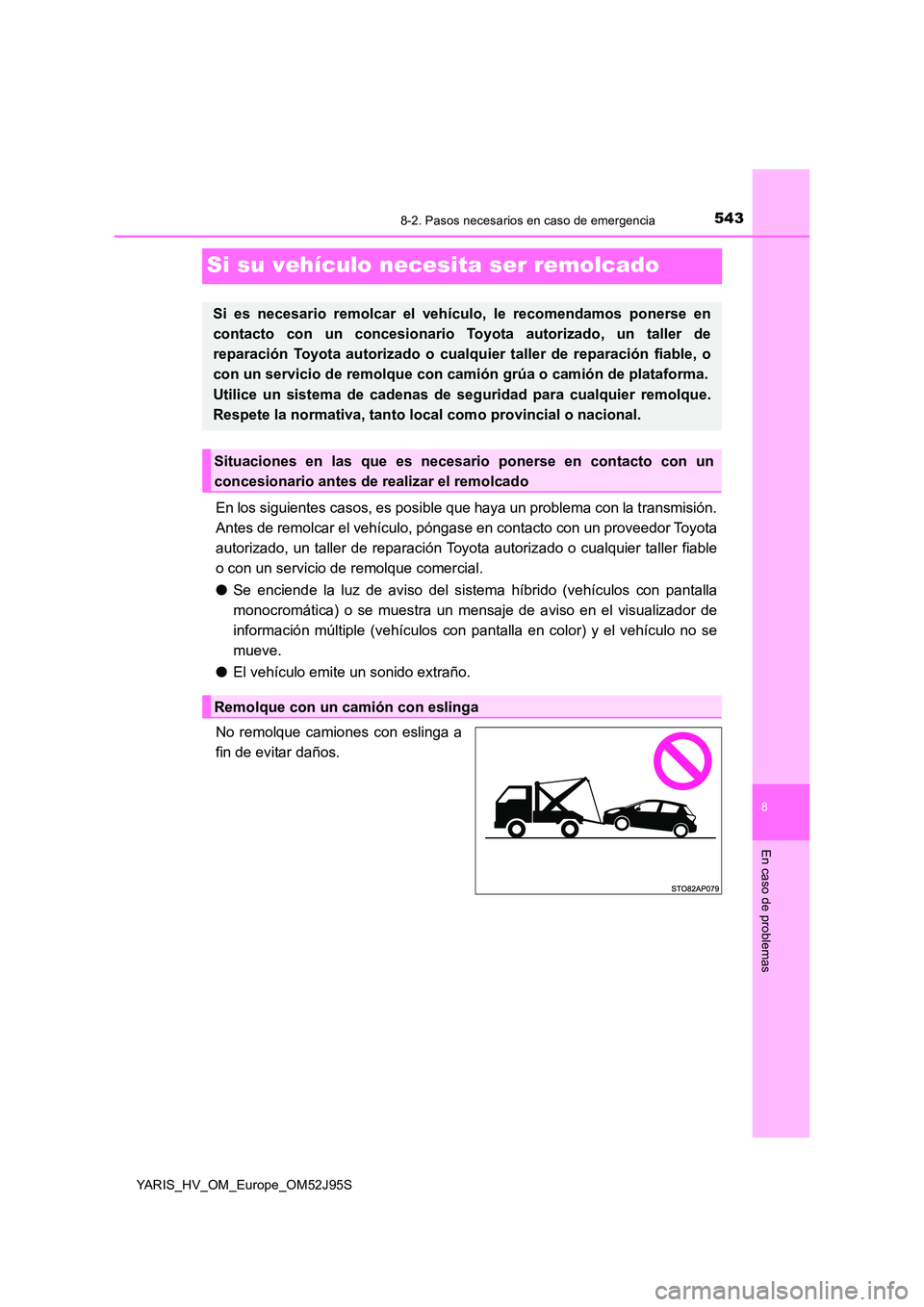

Si su vehículo necesita ser remolcado
En los siguientes casos, es posible que haya un problema con la transmisión.
Antes de remolcar el vehículo, póngase en contacto con un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable
o con un servicio de remolque comercial.
● Se enciende la luz de aviso del sistema híbrido (vehículos con pantalla
monocromática) o se muestra un mensaje de aviso en el visualizador de
información múltiple (vehículos con pantalla en color) y el vehículo no se
mueve.
● El vehículo emite un sonido extraño.
No remolque camiones con eslinga a
fin de evitar daños.
Si es necesario remolcar el vehículo, le recomendamos ponerse en
contacto con un concesionario Toyota autorizado, un taller de
reparación Toyota autorizado o cual quier taller de reparación fiable, o
con un servicio de remolque con cam ión grúa o camión de plataforma.
Utilice un sistema de cadenas de seg uridad para cualquier remolque.
Respete la normativa, tanto local como provincial o nacional.
Situaciones en las que es necesario ponerse en contacto con un
concesionario antes de realizar el remolcado
Remolque con un camión con eslinga

5448-2. Pasos necesarios en caso de emergencia
YARIS_HV_OM_Europe_OM52J95S
Si su vehículo lo transporta un
camión de plataforma, deberá
sujetarlo en los puntos que se indican
en la ilustración.
Después del transporte, devuelva las
cubiertas que iban fijadas en la parte
trasera.
En caso de utilizar cadenas o cables
para sujetar el vehículo, los ángulos
sombreados en negro deberán ser de
45°.
A la hora de sujetar el vehículo, no
aplique una tensión excesiva, ya que
podría resultar dañado.

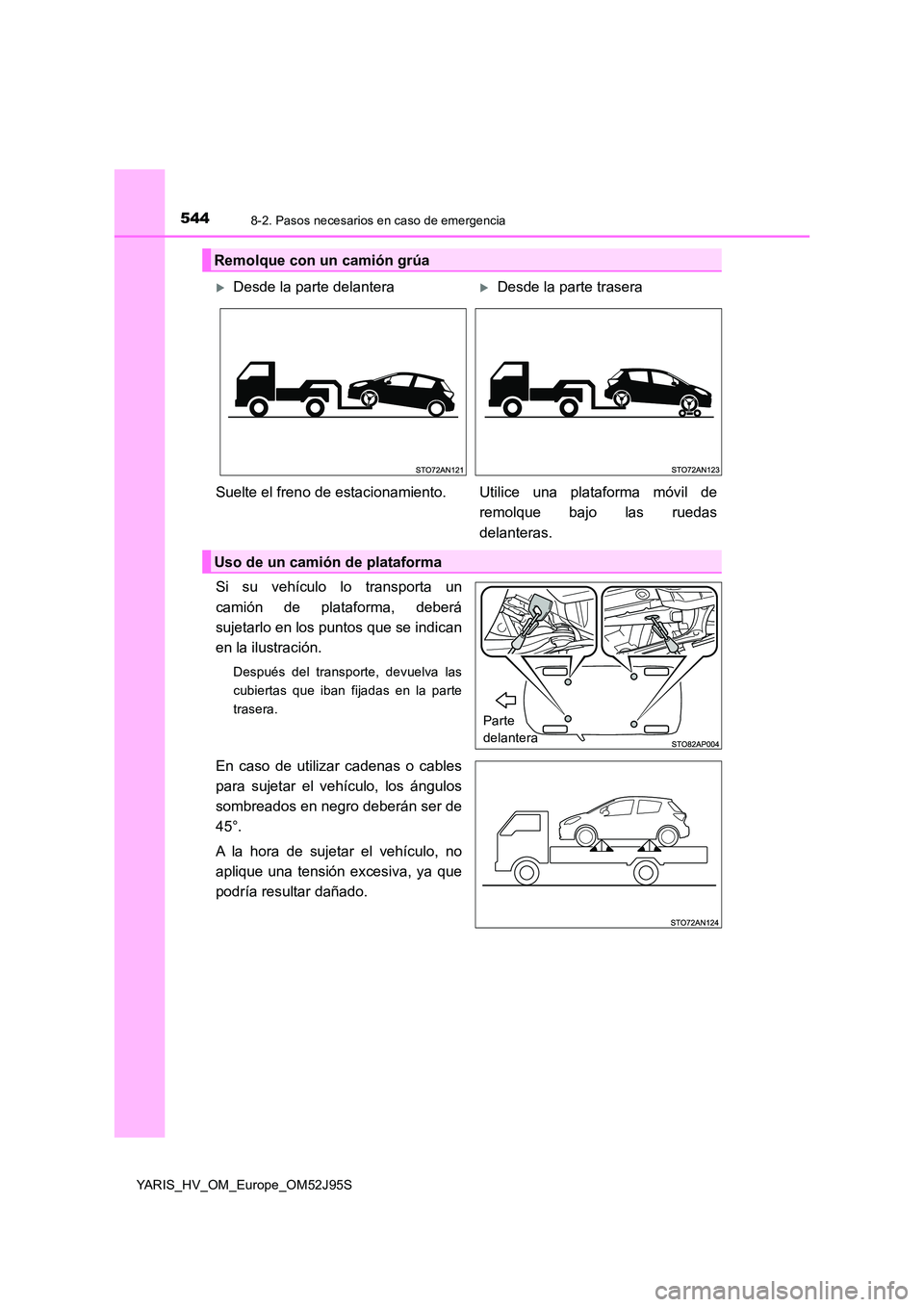

Remolque con un camión grúa
Desde la parte delanteraDesde la parte trasera
Suelte el freno de estacionamiento. Utilice una plataforma móvil de
remolque bajo las ruedas
delanteras.
Uso de un camión de plataforma
Parte
delantera

5458-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_HV_OM_Europe_OM52J95S
Si no hay ningún camión de remolque disponible, en caso de emergencia
podría remolcar temporalmente el vehí culo con cables o cadenas fijados a
las anillas de remolcado de emergencia. Solo debe optar por este método en
carreteras pavimentadas y firmes, para distancias cortas y a una velocidad
inferior a los 30 km/h (18 mph).
Es necesario que el conductor permanezca en el vehículo para dirigirlo y
accionar los frenos. Las ruedas, el tren de transmisión, los ejes, la dirección y
los frenos del vehículo tienen que estar en buen estado.
Extraiga la anilla de remolque. ( P. 573, 591)
Retire la tapa de la anilla.
Tipo A
Presione hacia abajo la parte
superior de la tapa de la anilla y
retire el gancho superior, después
tire de la tapa de la anilla para
desencajarla de la rejilla delantera.
Tipo B
Gire la tapa de la anilla.
Remolcado de emergencia
Procedimiento de remolcado de emergencia
1
2
Ganchos

5468-2. Pasos necesarios en caso de emergencia
YARIS_HV_OM_Europe_OM52J95S

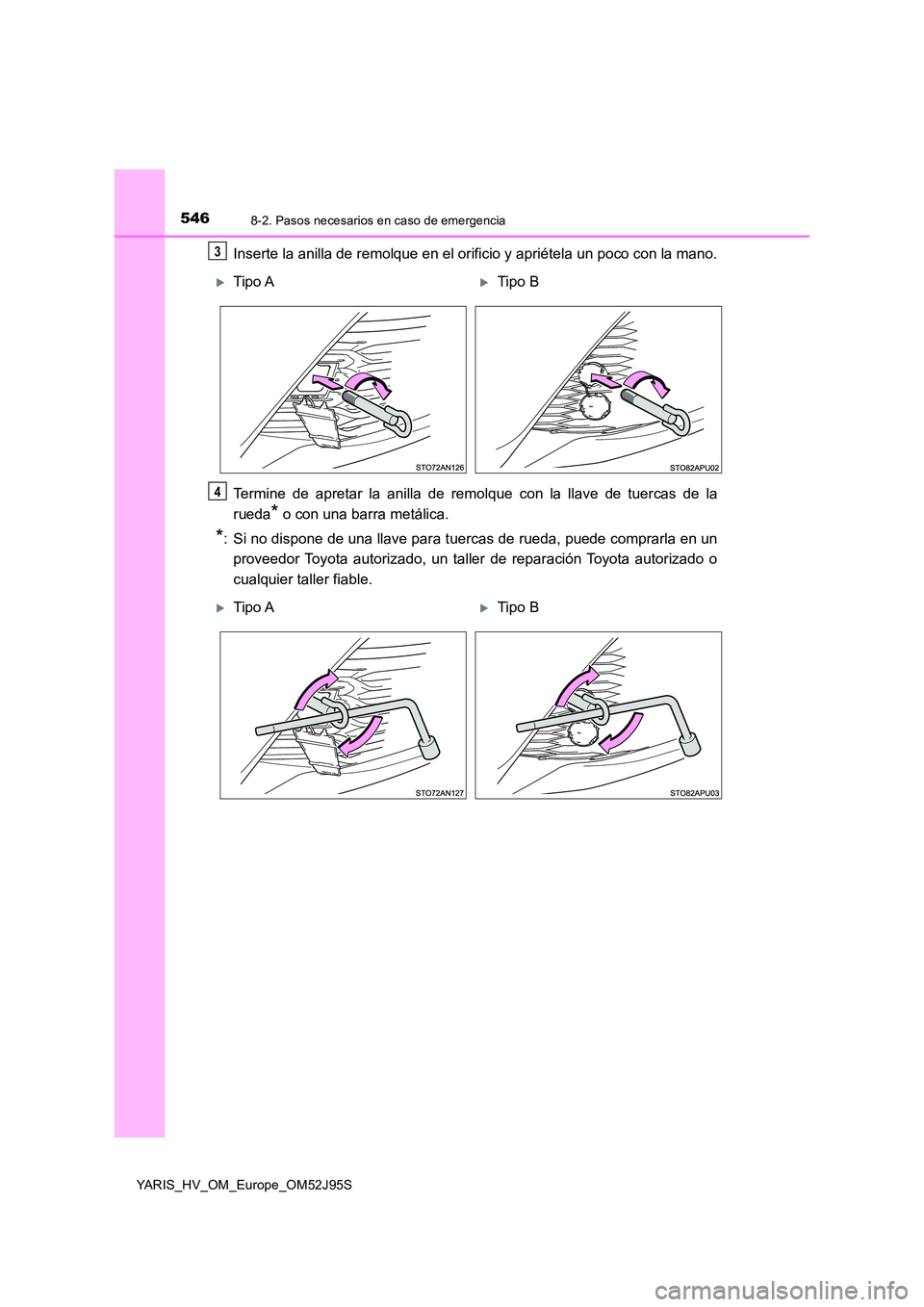

Inserte la anilla de remolque en el orificio y apriétela un poco con la mano.
Termine de apretar la anilla de remolque con la llave de tuercas de la
rueda* o con una barra metálica.
*: Si no dispone de una llave para tuercas de rueda, puede comprarla en un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable.
3
Tipo ATipo B
4
Tipo ATipo B

5478-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_HV_OM_Europe_OM52J95S

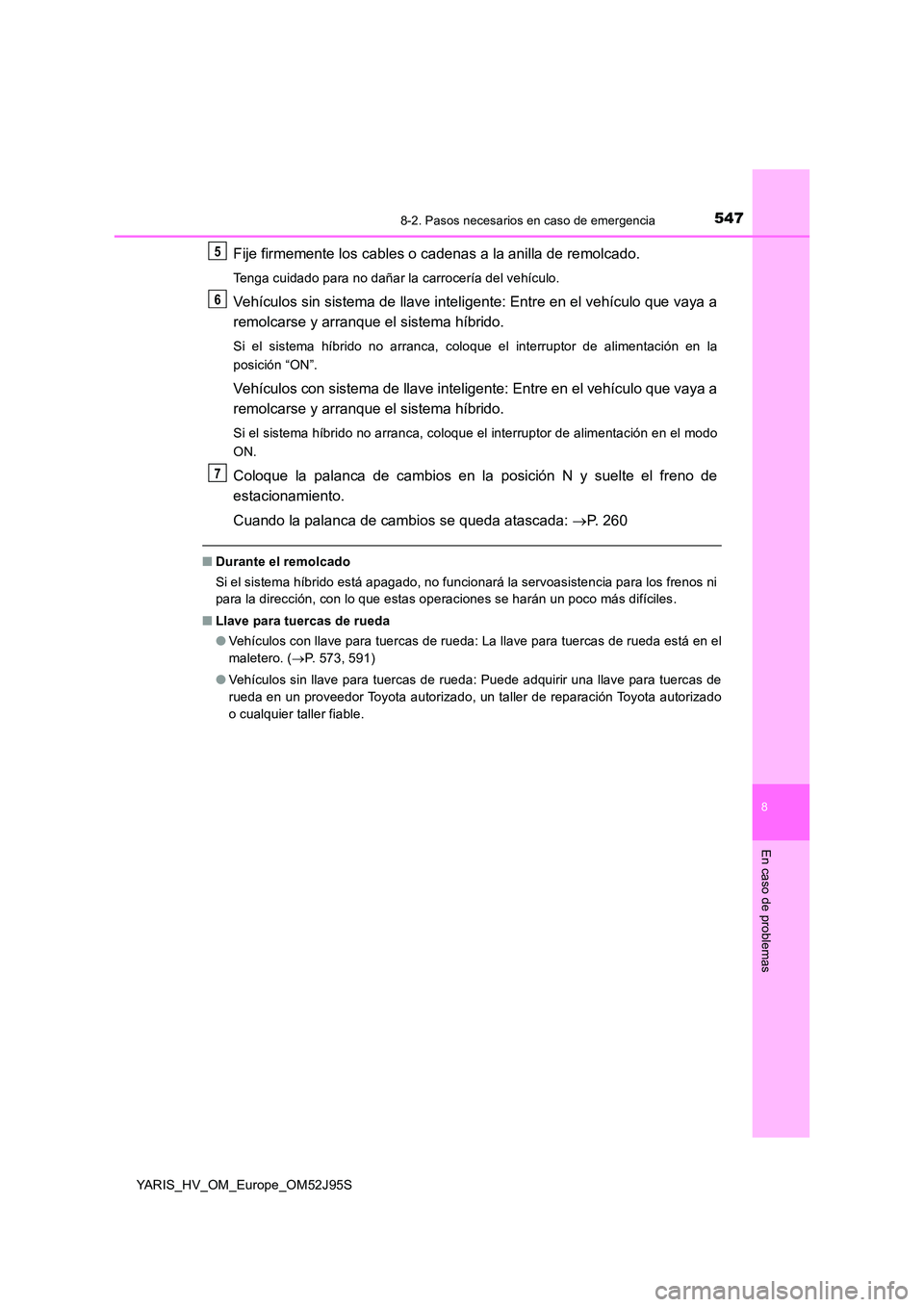

Fije firmemente los cables o cadenas a la anilla de remolcado.
Tenga cuidado para no dañar la carrocería del vehículo.
Vehículos sin sistema de llave inteligente: Entre en el vehículo que vaya a
remolcarse y arranque el sistema híbrido.
Si el sistema híbrido no arranca, coloque el interruptor de alimentación en la
posición “ON”.
Vehículos con sistema de llave inteligente: Entre en el vehículo que vaya a
remolcarse y arranque el sistema híbrido.
Si el sistema híbrido no arranca, coloque el interruptor de alimentación en el modo
ON.
Coloque la palanca de cambios en la posición N y suelte el freno de
estacionamiento.
Cuando la palanca de cambios se queda atascada: P. 260
■Durante el remolcado
Si el sistema híbrido está apagado, no funcionará la servoasistencia para los frenos ni
para la dirección, con lo que estas operaciones se harán un poco más difíciles.
■ Llave para tuercas de rueda
● Vehículos con llave para tuercas de rueda: La llave para tuercas de rueda está en el
maletero. ( P. 573, 591)
● Vehículos sin llave para tuercas de rueda: Puede adquirir una llave para tuercas de
rueda en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado
o cualquier taller fiable.
5
6
7

5488-2. Pasos necesarios en caso de emergencia
YARIS_HV_OM_Europe_OM52J95S

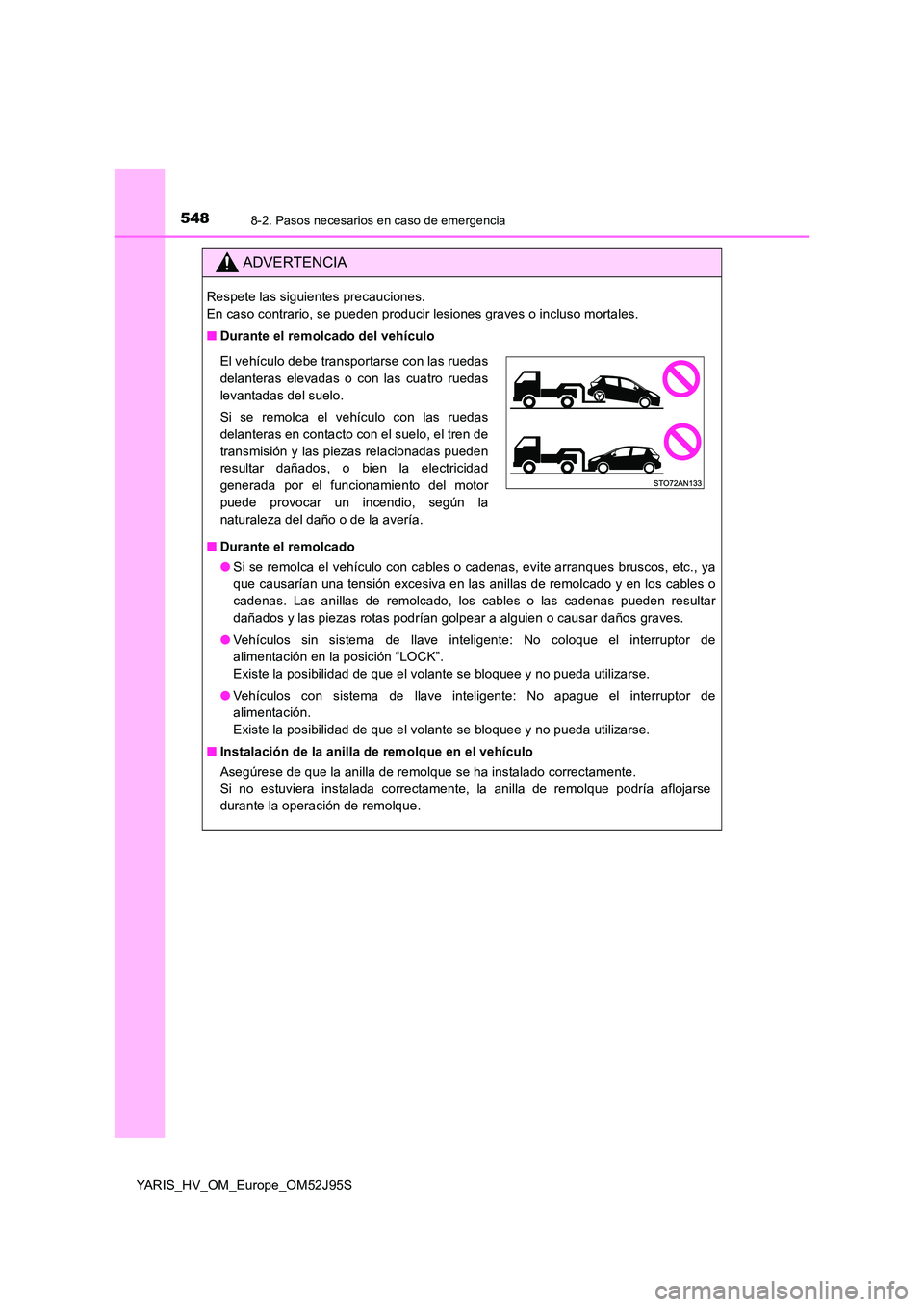

ADVERTENCIA
Respete las siguientes precauciones.
En caso contrario, se pueden producir lesiones graves o incluso mortales.
■ Durante el remolcado del vehículo
■ Durante el remolcado
● Si se remolca el vehículo con cables o cadenas, evite arranques bruscos, etc., ya
que causarían una tensión excesiva en las anillas de remolcado y en los cables o
cadenas. Las anillas de remolcado, los cables o las cadenas pueden resultar
dañados y las piezas rotas podrían golpear a alguien o causar daños graves.
● Vehículos sin sistema de llave inteligente: No coloque el interruptor de
alimentación en la posición “LOCK”.
Existe la posibilidad de que el volante se bloquee y no pueda utilizarse.
● Vehículos con sistema de llave inteligente: No apague el interruptor de
alimentación.
Existe la posibilidad de que el volante se bloquee y no pueda utilizarse.
■ Instalación de la anilla de remolque en el vehículo
Asegúrese de que la anilla de remolque se ha instalado correctamente.
Si no estuviera instalada correctamente, la anilla de remolque podría aflojarse
durante la operación de remolque.
El vehículo debe transportarse con las ruedas
delanteras elevadas o con las cuatro ruedas
levantadas del suelo.
Si se remolca el vehículo con las ruedas
delanteras en contacto con el suelo, el tren de
transmisión y las piezas relacionadas pueden
resultar dañados, o bien la electricidad
generada por el funcionamiento del motor
puede provocar un incendio, según la
naturaleza del daño o de la avería.

5498-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_HV_OM_Europe_OM52J95S

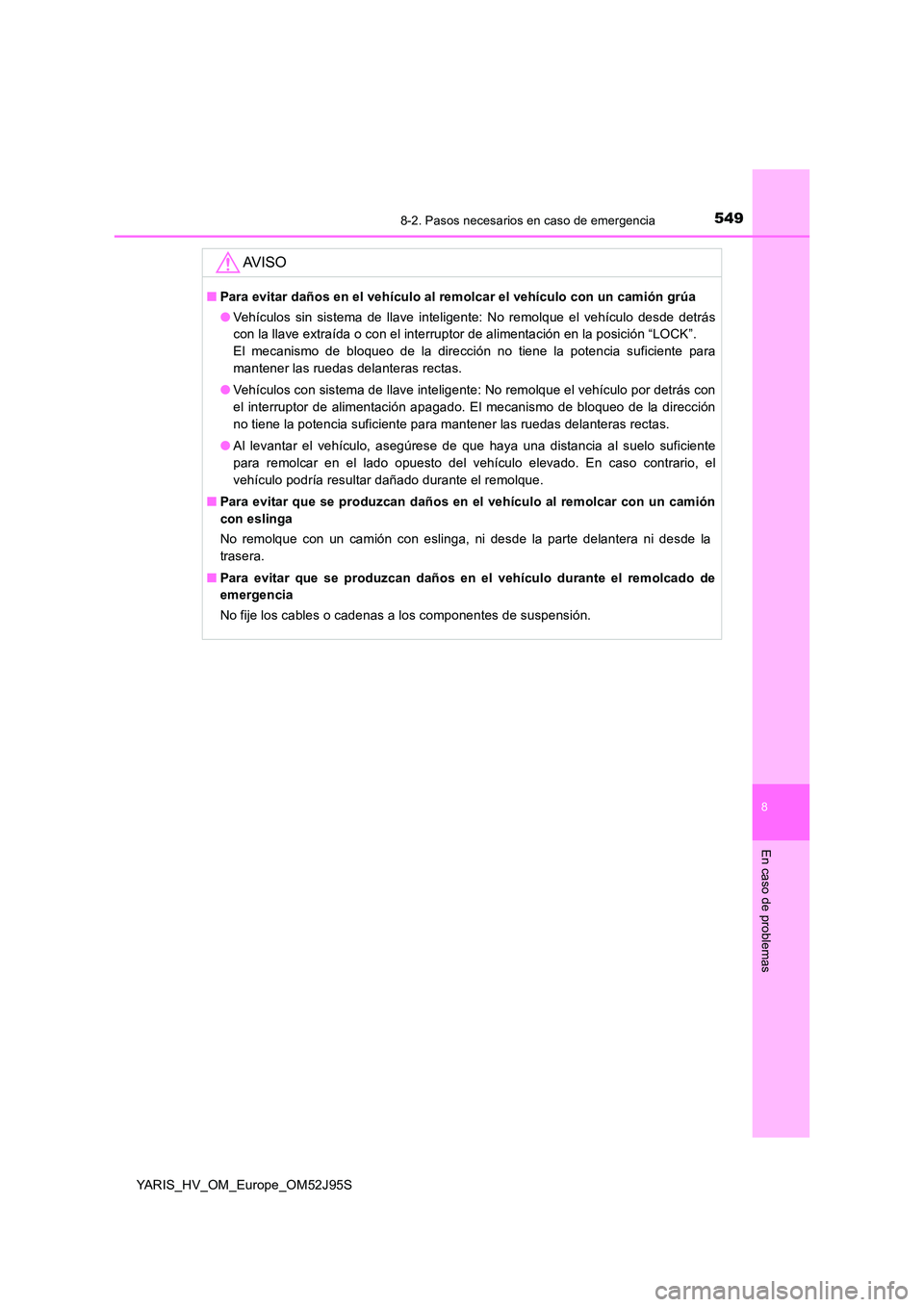

AV I S O
■Para evitar daños en el vehículo al remolcar el vehículo con un camión grúa
● Vehículos sin sistema de llave inteligente: No remolque el vehículo desde detrás
con la llave extraída o con el interruptor de alimentación en la posición “LOCK”.
El mecanismo de bloqueo de la dirección no tiene la potencia suficiente para
mantener las ruedas delanteras rectas.
● Vehículos con sistema de llave inteligente: No remolque el vehículo por detrás con
el interruptor de alimentación apagado. El mecanismo de bloqueo de la dirección
no tiene la potencia suficiente para mantener las ruedas delanteras rectas.
● Al levantar el vehículo, asegúrese de que haya una distancia al suelo suficiente
para remolcar en el lado opuesto del vehículo elevado. En caso contrario, el
vehículo podría resultar dañado durante el remolque.
■ Para evitar que se produzcan daños en el vehículo al remolcar con un camión
con eslinga
No remolque con un camión con eslinga, ni desde la parte delantera ni desde la
trasera.
■ Para evitar que se produzcan daños en el vehículo durante el remolcado de
emergencia
No fije los cables o cadenas a los componentes de suspensión.

5508-2. Pasos necesarios en caso de emergencia
YARIS_HV_OM_Europe_OM52J95S

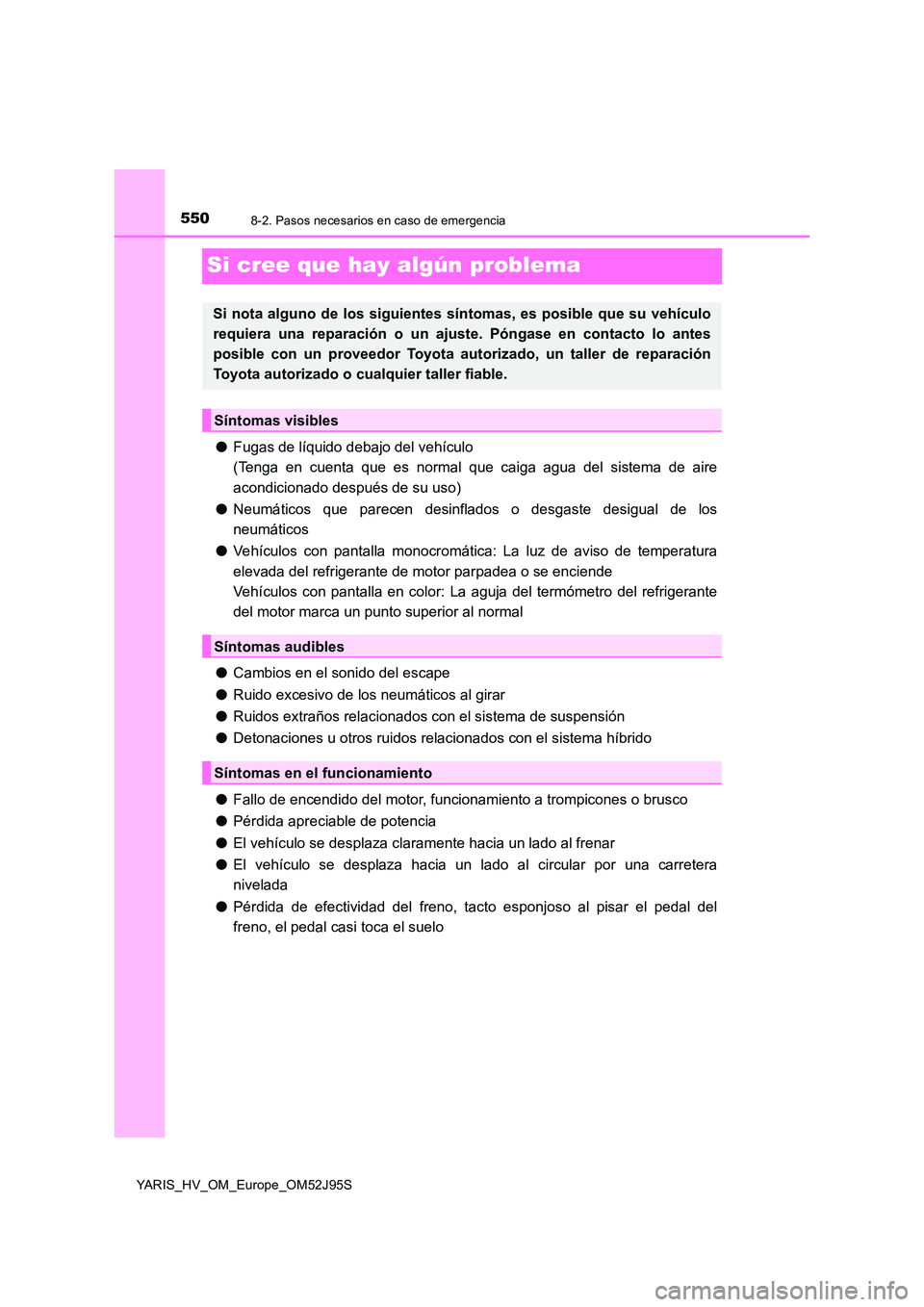

Si cree que hay algún problema
●Fugas de líquido debajo del vehículo
(Tenga en cuenta que es normal que caiga agua del sistema de aire
acondicionado después de su uso)
● Neumáticos que parecen desinflados o desgaste desigual de los
neumáticos
● Vehículos con pantalla monocromática: La luz de aviso de temperatura
elevada del refrigerante de motor parpadea o se enciende
Vehículos con pantalla en color: La aguja del termómetro del refrigerante
del motor marca un punto superior al normal
● Cambios en el sonido del escape
● Ruido excesivo de los neumáticos al girar
● Ruidos extraños relacionados con el sistema de suspensión
● Detonaciones u otros ruidos relacionados con el sistema híbrido
● Fallo de encendido del motor, funcionamiento a trompicones o brusco
● Pérdida apreciable de potencia
● El vehículo se desplaza claramente hacia un lado al frenar
● El vehículo se desplaza hacia un lado al circular por una carretera
nivelada
● Pérdida de efectividad del freno, tacto esponjoso al pisar el pedal del
freno, el pedal casi toca el suelo
Si nota alguno de los siguientes síntomas, es posible que su vehículo
requiera una reparación o un ajuste. Póngase en contacto lo antes
posible con un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.
Síntomas visibles
Síntomas audibles
Síntomas en el funcionamiento
