6118-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_HV_OM_Europe_OM52C96CZ

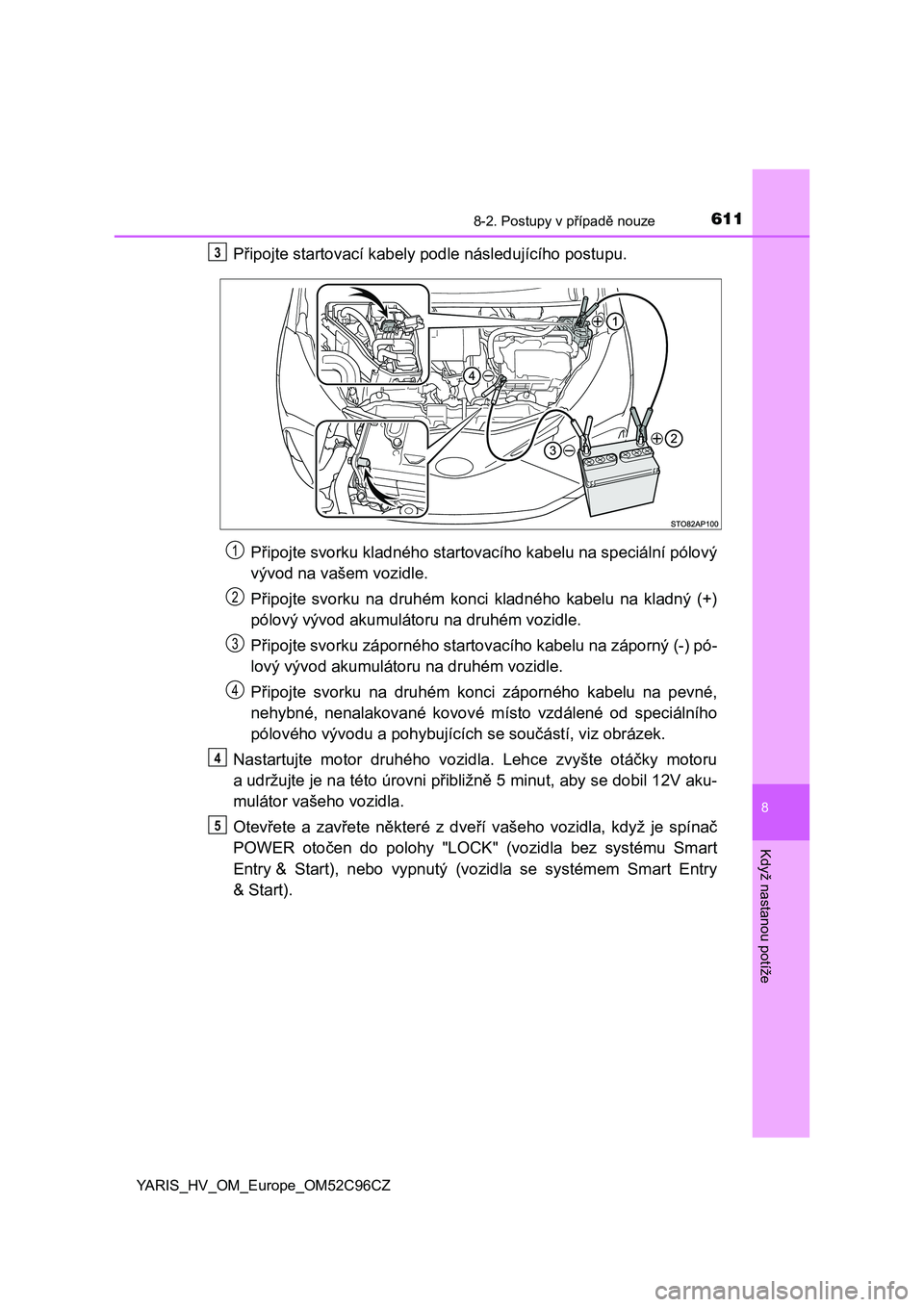

Připojte startovací kabely podle následujícího postupu.
Připojte svorku kladného startovacího kabelu na speciální pólový
vývod na vašem vozidle.
Připojte svorku na druhém konci kladného kabelu na kladný (+)
pólový vývod akumulátoru na druhém vozidle.
Připojte svorku záporného startovacího kabelu na záporný (-) pó-
lový vývod akumulátoru na druhém vozidle.
Připojte svorku na druhém konci záporného kabelu na pevné,
nehybné, nenalakované kovové místo vzdálené od speciálního
pólového vývodu a pohybujících se součástí, viz obrázek.
Nastartujte motor druhého vozidla. Lehce zvyšte otáčky motoru
a udržujte je na této úrovni přibližně 5 minut, aby se dobil 12V aku-
mulátor vašeho vozidla.
Otevřete a zavřete některé z dveří vašeho vozidla, když je spínač
POWER otočen do polohy "LOCK" (vozidla bez systému Smart
Entry & Start), nebo vypnutý (vozidla se systémem Smart Entry
& Start).3
1
2
3
4
4
5

6128-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52C96CZ
Udržujte otáčky motoru na druhém vozidle a nastartujte hybridní
systém vašeho vozidla otočením spínače POWER do polohy "ON"
(vozidla bez systému Smart Entry & Start) nebo zapnutím do reži-
mu ZAPNUTO (vozidla se systémem Smart Entry & Start).
Ujistěte se, že indikátor "READY" svítí. Pokud se indikátor neroz-
svítí, kontaktujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý servis.
Jakmile je hybridní systém nastartován, odstraňte startovací kabely
v přesně opačném pořadí, ve kterém byly připojeny.
Zavřete kryt speciálního pólového vývodu a nasaďte zpět kryt pojist-
kové skříňky do původní polohy.
Při nasazování nejprve zahákněte kryt pojistkové skříňky na dva
zadní výstupky.
Jakmile hybridní systém nastartuje, nechte vozidlo co nejdříve zkont-
rolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém servisu.
■Startování hybridního systému, když je 12V akumulátor vybitý
Hybridní systém nelze startovat roztlačením.
■Abyste zabránili vybití 12V akumulátoru
●Když je vypnutý hybridní systém, vypněte světlomety a audiosystém.
●Když vozidlo jede po delší dobu nízkou rychlostí, jako např. v hustém provo-
zu atd., vypněte nepotřebné elektrické součásti.
■Dobíjení 12V akumulátoru
Elektřina uložená v 12V akumulátoru se bude postupně vybíjet, i když se vo-
zidlo nepoužívá, z důvodu přirozeného vybíjení a spotřeby elektřiny někte-
rých elektrických zařízení. Pokud je vozidlo odstaveno dlouhou dobu, 12V
akumulátor se může vybít a hybridní systém nemusí jít nastartovat. (12V aku-
mulátor se dobíjí automaticky, když je hybridní systém v činnosti.)
6
7
8
9

6138-2. Postupy v případě nouze
8
Když nastanou potíže

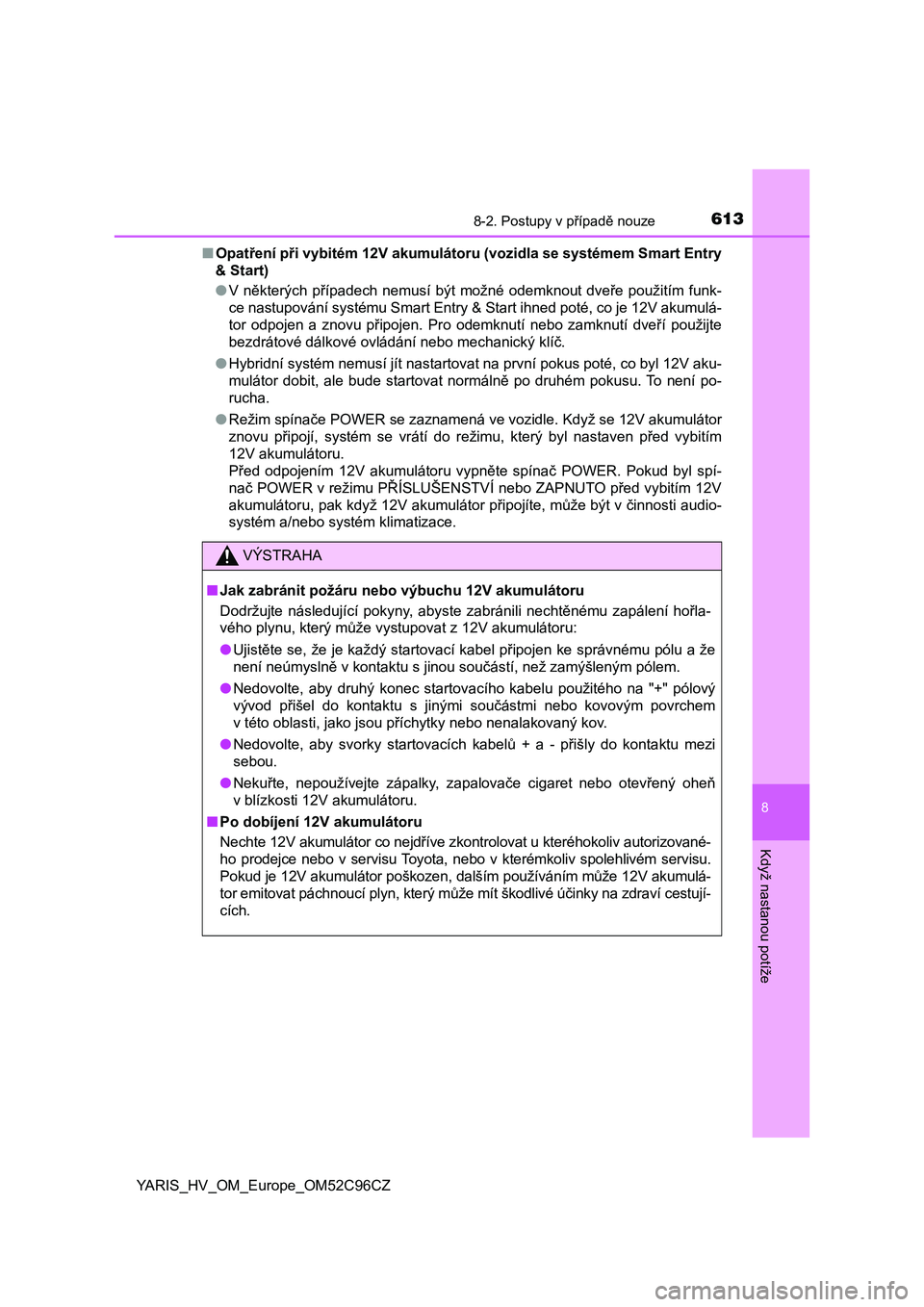

YARIS_HV_OM_Europe_OM52C96CZ■Opatření při vybitém 12V akumulátoru (vozidla se systémem Smart Entry
& Start)
●V některých případech nemusí být možné odemknout dveře použitím funk-
ce nastupování systému Smart Entry & Start ihned poté, co je 12V akumulá-
tor odpojen a znovu připojen. Pro odemknutí nebo zamknutí dveří použijte
bezdrátové dálkové ovládání nebo mechanický klíč.
●Hybridní systém nemusí jít nastartovat na první pokus poté, co byl 12V aku-
mulátor dobit, ale bude startovat normálně po druhém pokusu. To není po-
rucha.
●Režim spínače POWER se zaznamená ve vozidle. Když se 12V akumulátor
znovu připojí, systém se vrátí do režimu, který byl nastaven před vybitím
12V akumulátoru.
Před odpojením 12V akumulátoru vypněte spínač POWER. Pokud byl spí-
nač POWER v režimu PŘÍSLUŠENSTVÍ nebo ZAPNUTO před vybitím 12V
akumulátoru, pak když 12V akumulátor připojíte, může být v činnosti audio-
systém a/nebo systém klimatizace.
VÝSTRAHA
■Jak zabránit požáru nebo výbuchu 12V akumulátoru
Dodržujte následující pokyny, abyste zabránili nechtěnému zapálení hořla-
vého plynu, který může vystupovat z 12V akumulátoru:
●Ujistěte se, že je každý startovací kabel připojen ke správnému pólu a že
<0051004800510074000300510048007e0050005c0056004f0051010c000300590003004e0052005100570044004e00570058000300560003004d004c005100520058000300560052005800fe0069005600570074000f00030051004800e50003005d004400
5000ea00e3004f0048005100ea0050000300530079004f0048[m.
●Nedovolte, aby druhý konec startovacího kabelu použitého na "+" pólový
vývod přišel do kontaktu s jinými součástmi nebo kovovým povrchem
v této oblasti, jako jsou příchytky nebo nenalakovaný kov.
●Nedovolte, aby svorky startovacích kabelů + a - přišly do kontaktu mezi
sebou.
●Nekuřte, nepoužívejte zápalky, zapalovače cigaret nebo otevřený oheň
v blízkosti 12V akumulátoru.
■Po dobíjení 12V akumulátoru
Nechte 12V akumulátor co nejdříve zkontrolovat u kteréhokoliv autorizované-
ho prodejce nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
Pokud je 12V akumulátor poškozen, dalším používáním může 12V akumulá-
tor emitovat páchnoucí plyn, který může mít škodlivé účinky na zdraví cestují-
cích.

6148-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52C96CZ
VÝSTRAHA

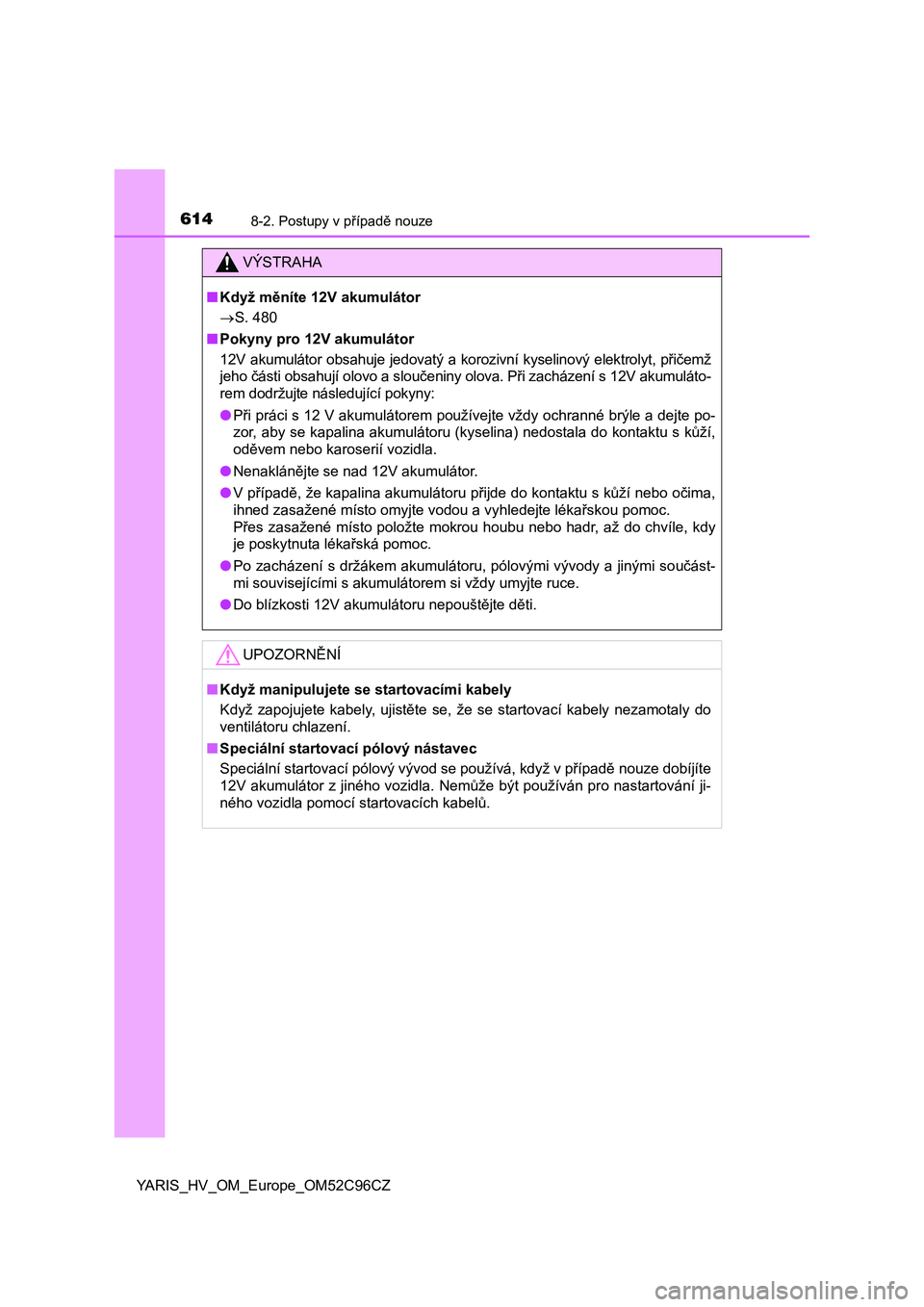

■Když měníte 12V akumulátor
S. 480
■Pokyny pro 12V akumulátor
12V akumulátor obsahuje jedovatý a korozivní kyselinový elektrolyt, přičemž
jeho části obsahují olovo a sloučeniny olova. Při zacházení s 12V akumuláto-
rem dodržujte následující pokyny:
●Při práci s 12 V akumulátorem používejte vždy ochranné brýle a dejte po-
zor, aby se kapalina akumulátoru (kyselina) nedostala do kontaktu s kůží,
oděvem nebo karoserií vozidla.
●Nenaklánějte se nad 12V akumulátor.
●V případě, že kapalina akumulátoru přijde do kontaktu s kůží nebo očima,
ihned zasažené místo omyjte vodou a vyhledejte lékařskou pomoc.
Přes zasažené místo položte mokrou houbu nebo hadr, až do chvíle, kdy
je poskytnuta lékařská pomoc.
●Po zacházení s držákem akumulátoru, pólovými vývody a jinými součást-
<0050004c00030056005200580059004c00560048004d0074004600740050004c0003005600030044004e005800500058004f00690057005200550048005000030056004c0003005900e50047005c000300580050005c004d00570048000300550058004600
480011[
●Do blízkosti 12V akumulátoru nepouštějte děti.
UPOZORNĚNÍ
■Když manipulujete se startovacími kabely
Když zapojujete kabely, ujistěte se, že se startovací kabely nezamotaly do
ventilátoru chlazení.
■Speciální startovací pólový nástavec
Speciální startovací pólový vývod se používá, když v případě nouze dobíjíte
12V akumulátor z jiného vozidla. Nemůže být používán pro nastartování ji-
ného vozidla pomocí startovacích kabelů.

6158-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_HV_OM_Europe_OM52C96CZ

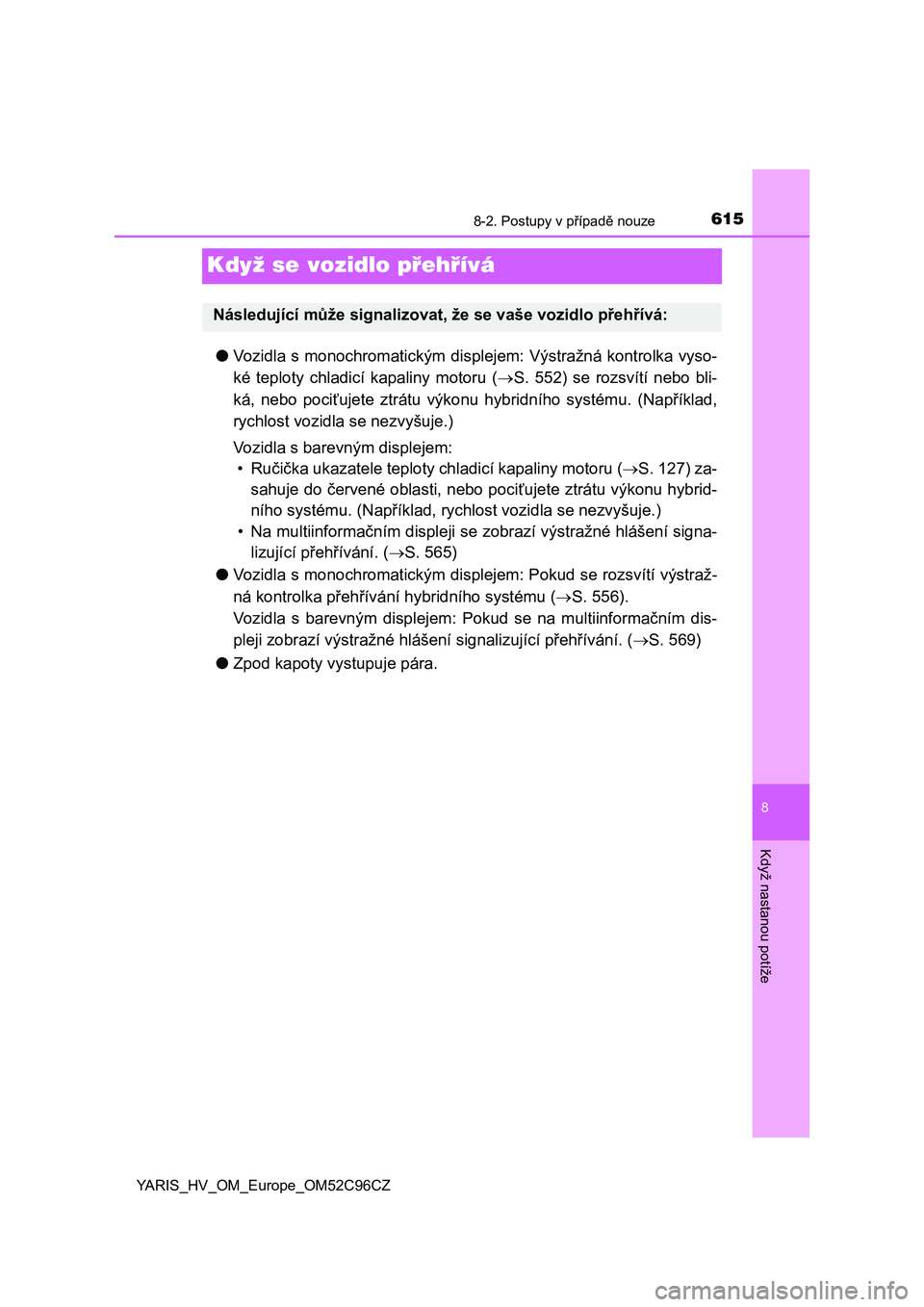

Když se vozidlo přehřívá
●Vozidla s monochromatickým displejem: Výstražná kontrolka vyso-
ké teploty chladicí kapaliny motoru (S. 552) se rozsvítí nebo bli-
ká, nebo pociťujete ztrátu výkonu hybridního systému. (Například,
rychlost vozidla se nezvyšuje.)
Vozidla s barevným displejem:
• Ručička ukazatele teploty chladicí kapaliny motoru (S. 127) za-
sahuje do červené oblasti, nebo pociťujete ztrátu výkonu hybrid-
ního systému. (Například, rychlost vozidla se nezvyšuje.)
• Na multiinformačním displeji se zobrazí výstražné hlášení signa-
lizující přehřívání. (S. 565)
●Vozidla s monochromatickým displejem: Pokud se rozsvítí výstraž-
ná kontrolka přehřívání hybridního systému (S. 556).
Vozidla s barevným displejem: Pokud se na multiinformačním dis-
pleji zobrazí výstražné hlášení signalizující přehřívání. (S. 569)
●Zpod kapoty vystupuje pára.
Následující může signalizovat, že se vaše vozidlo přehřívá:

6168-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52C96CZ■

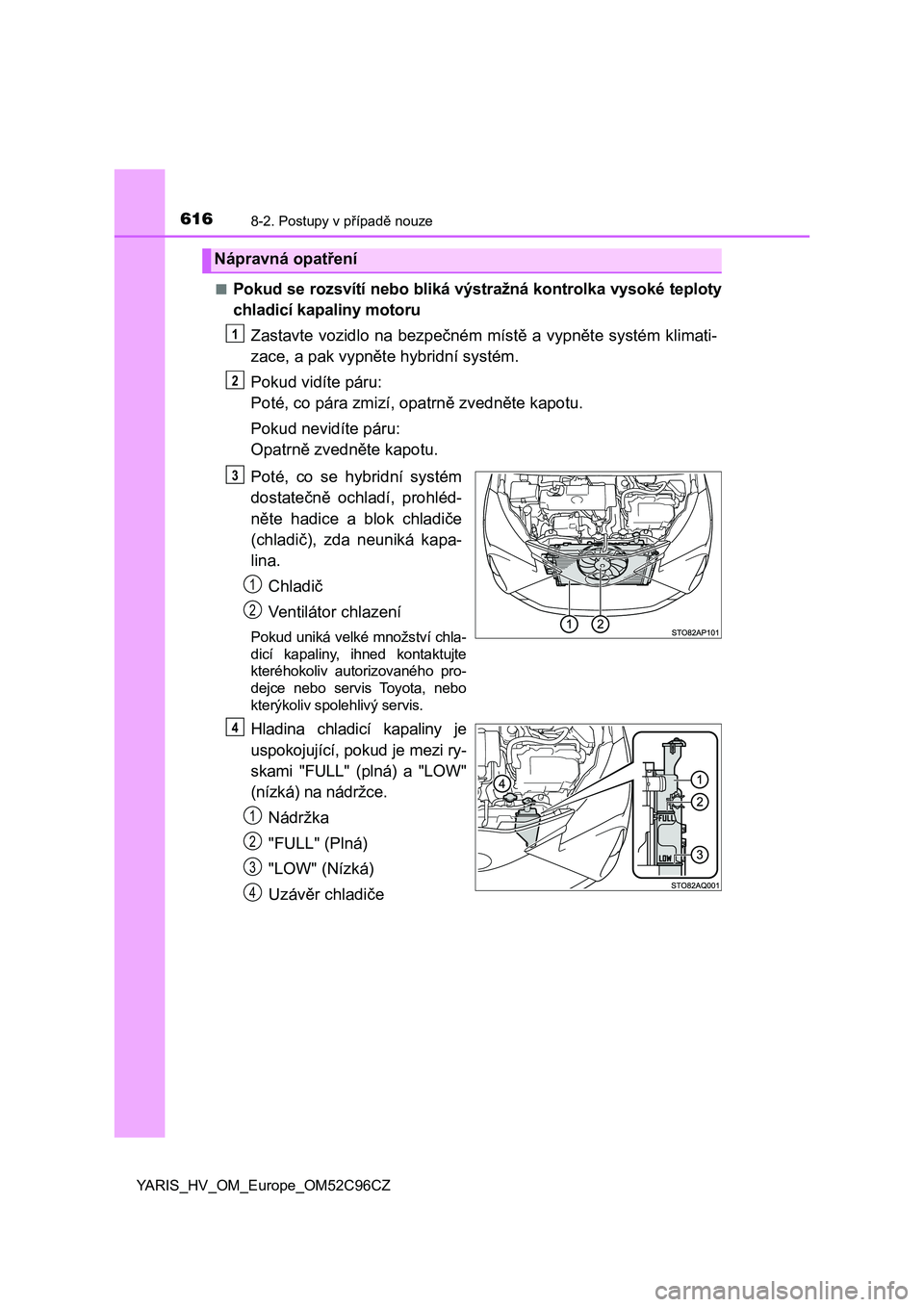

Pokud se rozsvítí nebo bliká výstražná kontrolka vysoké teploty
chladicí kapaliny motoru
Zastavte vozidlo na bezpečném místě a vypněte systém klimati-
zace, a pak vypněte hybridní systém.
Pokud vidíte páru:
Poté, co pára zmizí, opatrně zvedněte kapotu.
Pokud nevidíte páru:
Opatrně zvedněte kapotu.
Poté, co se hybridní systém
dostatečně ochladí, prohléd-
něte hadice a blok chladiče
(chladič), zda neuniká kapa-
lina.
Chladič
Ventilátor chlazení
Pokud uniká velké množství chla-
dicí kapaliny, ihned kontaktujte
kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
Hladina chladicí kapaliny je
uspokojující, pokud je mezi ry-
skami "FULL" (plná) a "LOW"
(nízká) na nádržce.
Nádržka
"FULL" (Plná)
"LOW" (Nízká)
Uzávěr chladiče
Nápravná opatření
1
2
3
1
2
4
1
2
3
4

6178-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_HV_OM_Europe_OM52C96CZ

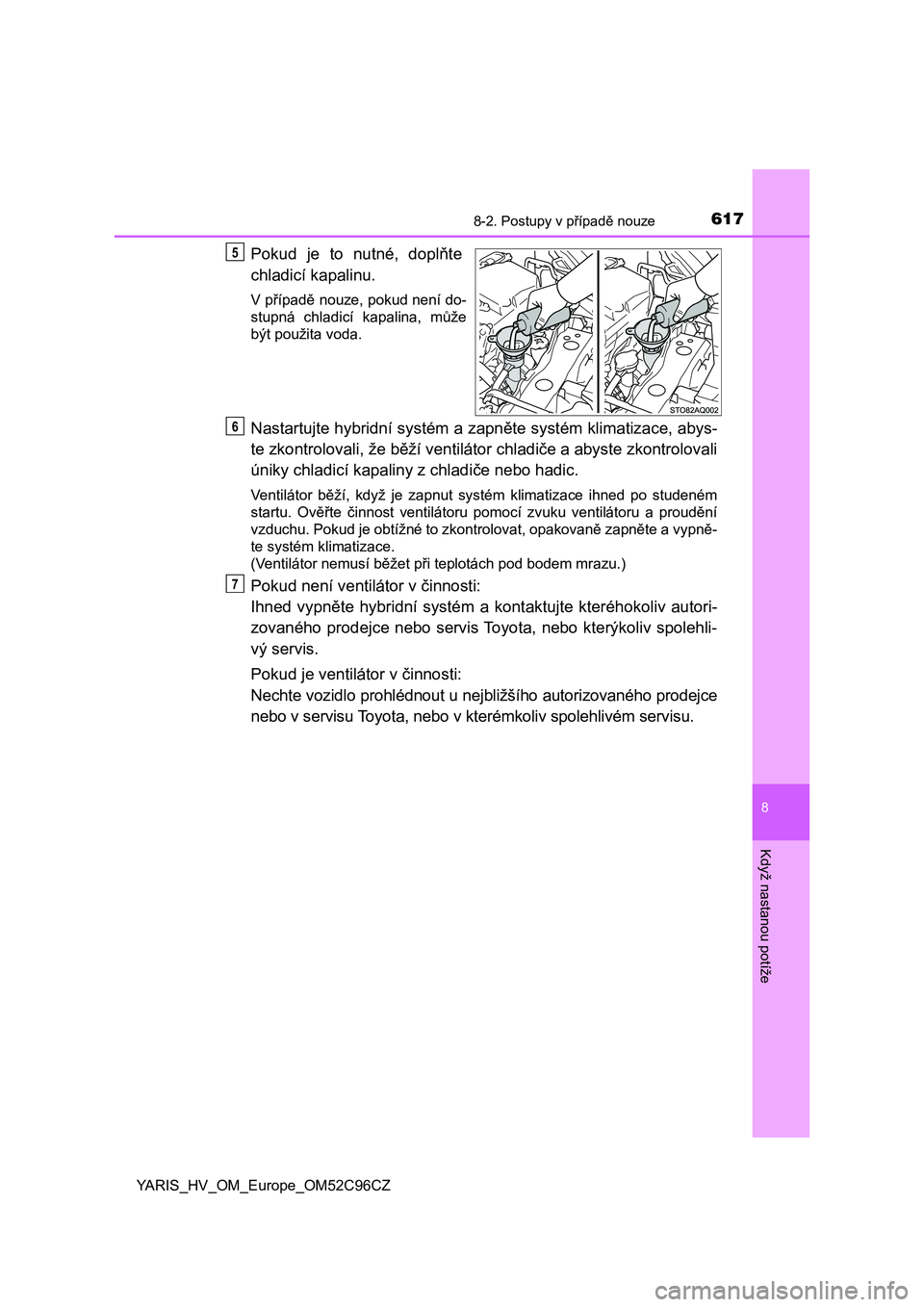

Pokud je to nutné, doplňte
chladicí kapalinu.
V případě nouze, pokud není do-
stupná chladicí kapalina, může
být použita voda.
Nastartujte hybridní systém a zapněte systém klimatizace, abys-
te zkontrolovali, že běží ventilátor chladiče a abyste zkontrolovali
úniky chladicí kapaliny z chladiče nebo hadic.
Ventilátor běží, když je zapnut systém klimatizace ihned po studeném
startu. Ověřte činnost ventilátoru pomocí zvuku ventilátoru a proudění
vzduchu. Pokud je obtížné to zkontrolovat, opakovaně zapněte a vypně-
te systém klimatizace.
(Ventilátor nemusí běžet při teplotách pod bodem mrazu.)
Pokud není ventilátor v činnosti:
Ihned vypněte hybridní systém a kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehli-
vý servis.
Pokud je ventilátor v činnosti:
Nechte vozidlo prohlédnout u nejbližšího autorizovaného prodejce
nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
5
6
7

6188-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52C96CZ■

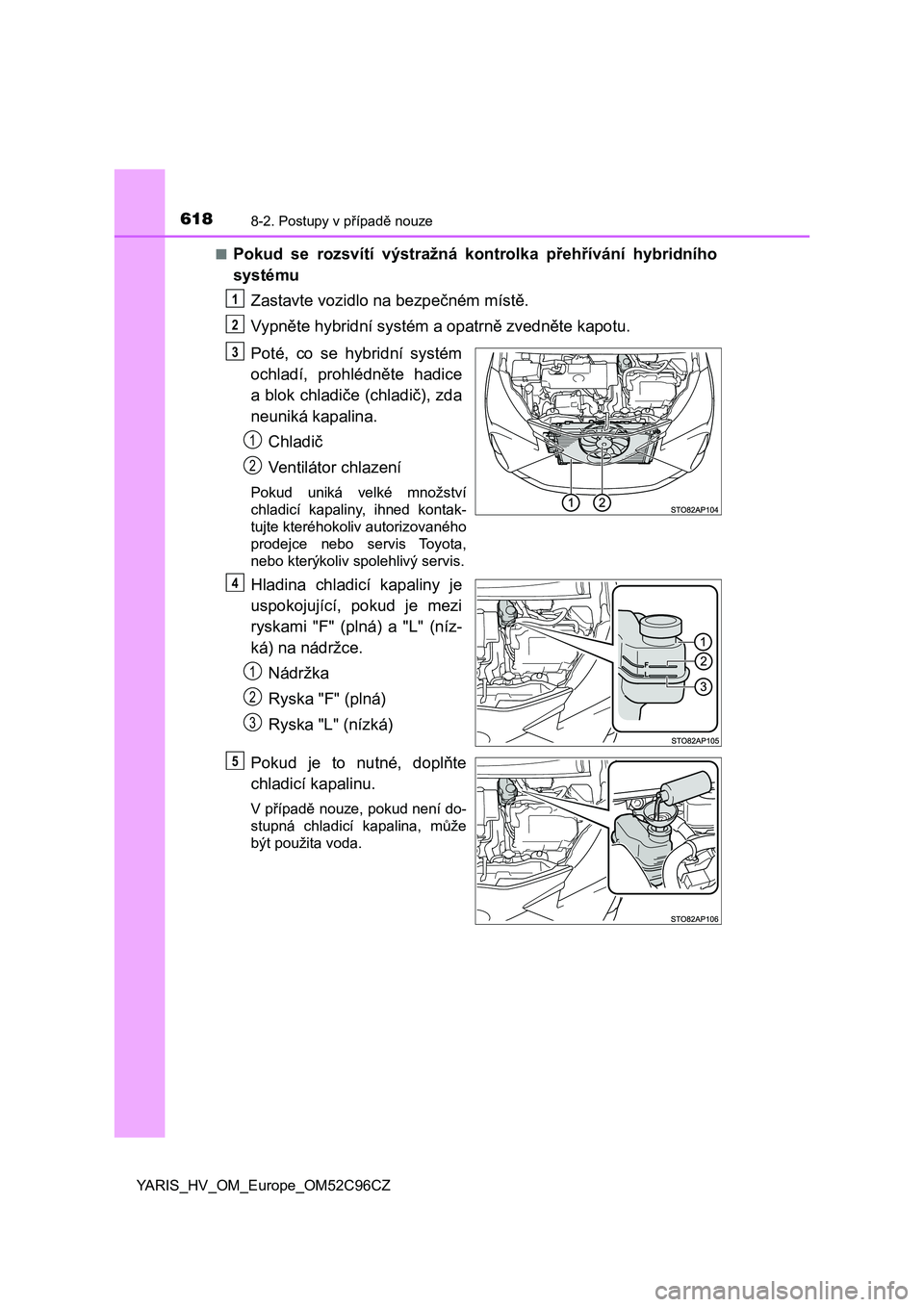

Pokud se rozsvítí výstražná kontrolka přehřívání hybridního
systému
Zastavte vozidlo na bezpečném místě.
Vypněte hybridní systém a opatrně zvedněte kapotu.
Poté, co se hybridní systém
ochladí, prohlédněte hadice
a blok chladiče (chladič), zda
neuniká kapalina.
Chladič
Ventilátor chlazení
Pokud uniká velké množství
chladicí kapaliny, ihned kontak-
tujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
Hladina chladicí kapaliny je
uspokojující, pokud je mezi
ryskami "F" (plná) a "L" (níz-
ká) na nádržce.
Nádržka
Ryska "F" (plná)
Ryska "L" (nízká)
Pokud je to nutné, doplňte
chladicí kapalinu.
V případě nouze, pokud není do-
stupná chladicí kapalina, může
být použita voda.
1
2
3
1
2
4
1
2
3
5

6198-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_HV_OM_Europe_OM52C96CZ
Nastartujte hybridní systém a zkontrolujte výstražnou kontrolku
přehřívání hybridního systému (s monochromatickým displejem)
nebo výstražné hlášení (s barevným displejem).
Pokud výstražná kontrolka (s monochromatickým displejem) nebo
výstražné hlášení (s barevným displejem) nezhasne:
Vypněte hybridní systém a kontaktujte kteréhokoliv autorizované-
ho prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Pokud výstražná kontrolka (s monochromatickým displejem) nebo
výstražné hlášení (s barevným displejem) zhasne:
Nechte vozidlo prohlédnout u nejbližšího autorizovaného prodejce
nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
VÝSTRAHA
■Abyste zabránili nehodě nebo zranění při prohlídce pod kapotou vozi-
dla
●Pokud vidíte unikat páru zpod kapoty, neotevírejte kapotu, dokud pára ne-
přestane unikat. Motorový prostor může být velmi horký, což by mohlo
způsobit vážná zranění, např. popálení.
●Po vypnutí hybridního systému zkontrolujte, že indikátor na spínači
POWER a indikátor "READY" nesvítí.
Když je hybridní systém v činnosti, může se automaticky nastartovat benzí-
nový motor, nebo se mohou náhle rozběhnout ventilátory chlazení, i když se
benzínový motor vypne. Nedotýkejte se ani se nepřibližujte k rotujícím sou-
částem, jako je ventilátor, to by mohlo vést k zachycení prstů nebo oděvů
(zvláště kravaty, šátku nebo šály), s následky vážného zranění.
●Nepovolujte uzávěr nádržky chladicí kapaliny, pokud jsou hybridní systém
a chladič horké.
Vystříknutí horké kapaliny nebo únik par pod tlakem mohou způsobit váž-
né zranění, např. popálení.
6

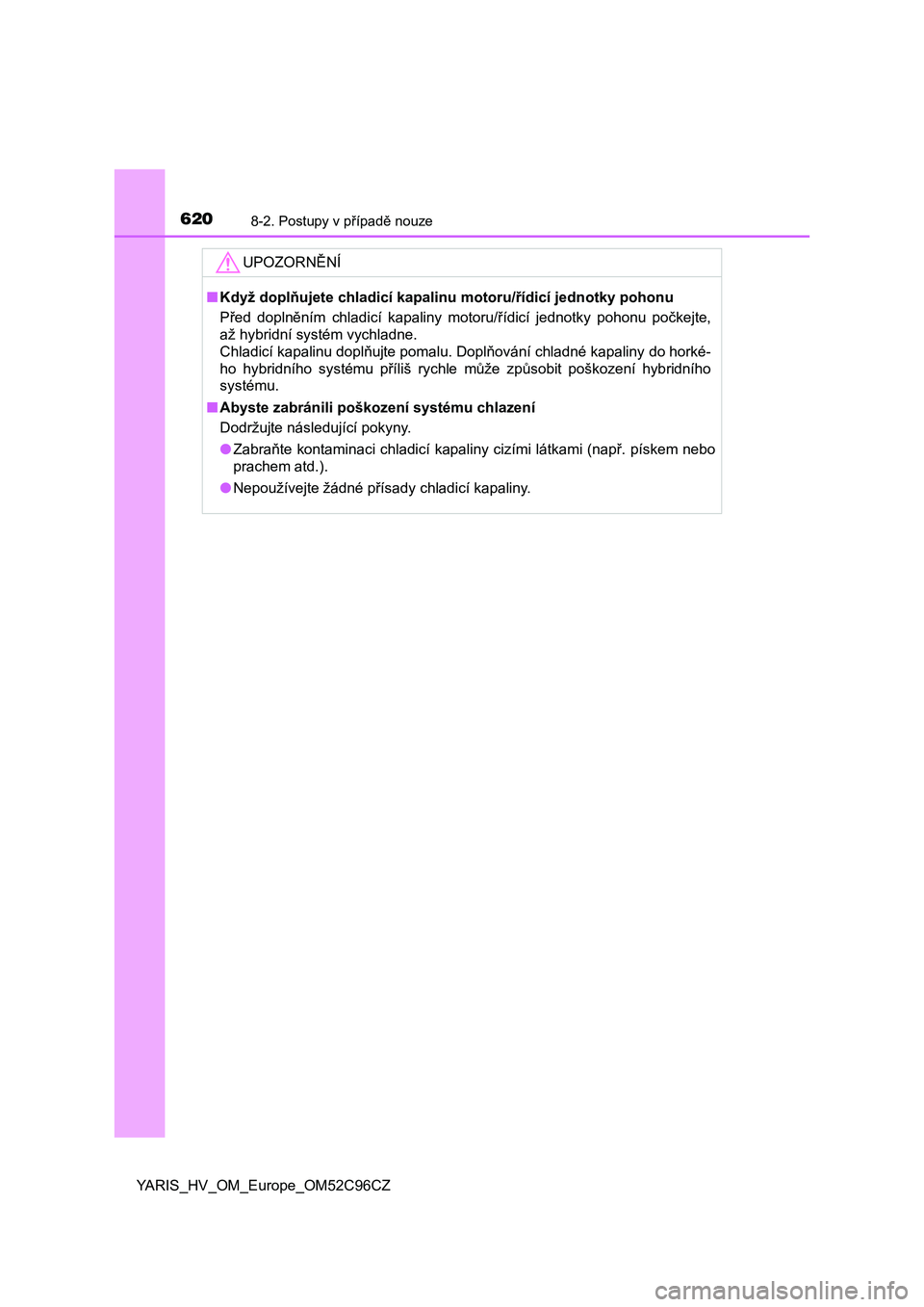

6208-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52C96CZ
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu motoru/řídicí jednotky pohonu
Před doplněním chladicí kapaliny motoru/řídicí jednotky pohonu počkejte,
až hybridní systém vychladne.
Chladicí kapalinu doplňujte pomalu. Doplňování chladné kapaliny do horké-
ho hybridního systému příliš rychle může způsobit poškození hybridního
systému.
■Abyste zabránili poškození systému chlazení
Dodržujte následující pokyny.
●Zabraňte kontaminaci chladicí kapaliny cizími látkami (např. pískem nebo
prachem atd.).
●Nepoužívejte žádné přísady chladicí kapaliny.
