4217-2. Underhåll
7
Underhåll och skötsel
OM52A54SE

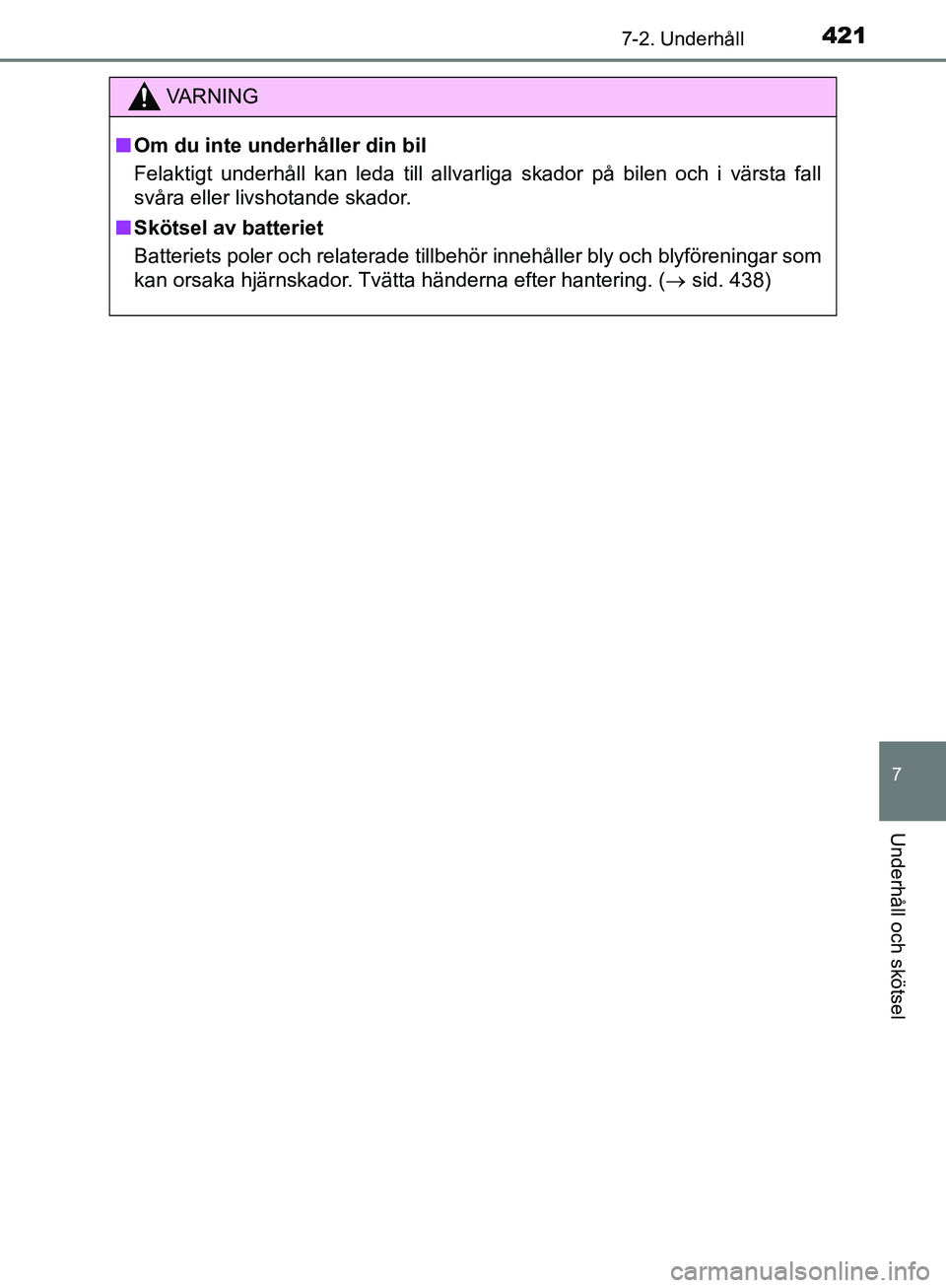

VA R N I N G
nOm du inte underhåller din bil
Felaktigt underhåll kan leda till allvarliga skador på bilen och i värsta fall
svåra eller livshotande skador.
n Skötsel av batteriet
Batteriets poler och relaterade tillb ehör innehåller bly och blyföreningar som
kan orsaka hjärnskador. Tvätta händerna efter hantering. (  sid. 438)
OM52A54SE.book Page 421 Monday, May 27, 2019 10:37 AM

4227-3. Arbeten som du kan göra själv
OM52A54SE
Säkerhetsåtgärder när du själv arbetar
med bilen
Följ anvisningarna i det här avsn ittet om du utför underhåll på
bilen på egen hand.
ArtiklarDelar och verktyg
Batteriets skick
(  sid. 438)• Varmt vatten•Smörjfett
• Vanlig skiftnyckel (till kabelskorna)
• Destillerat vatten
Kylarvätskans
nivå (  sid. 435)
• ”Toyota Super Long Life Coolant” eller likvärdig
etylenglykolbaserad kylarvätska som inte innehåller
silikat, amin, nitrit, eller borat med Hybrid Organic
Acid-teknik med lång livslängd
”Toyota Super Long Life Coolant” är en färdig bland-
ning av 50 % kylarvätska och 50 % avjoniserat vatten.
• Tratt (endast vid påfyllning av kylarvätska)
Motoroljans nivå
( sid. 431)• ”Toyota Genuine Motor Oil” eller likvärdig
• Trasor eller papper
• Tratt (endast vid påfyllning av motorolja)
Säkringar
( sid. 464)• Säkring med samma amperetal som originalet
Glödlampor
( sid. 470)
• Glödlampa med samma siffra och watt-tal som origi-
nalet
• Kryssmejsel
• Spårmejsel• Skiftnyckel
Kylare och
kondensor
(  sid. 437)

Lufttryck i däcken
( sid. 451)• Lufttrycksmätare
• Tryckluftskälla
Spolarvätska
( sid. 441)• Spolarvätska med frostskydd (på vintern)
• Tratt (endast vid påfyllning av vatten eller spolarvät-
ska)
OM52A54SE.book Page 422 Monday, May 27, 2019 10:37 AM

4237-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SE
.

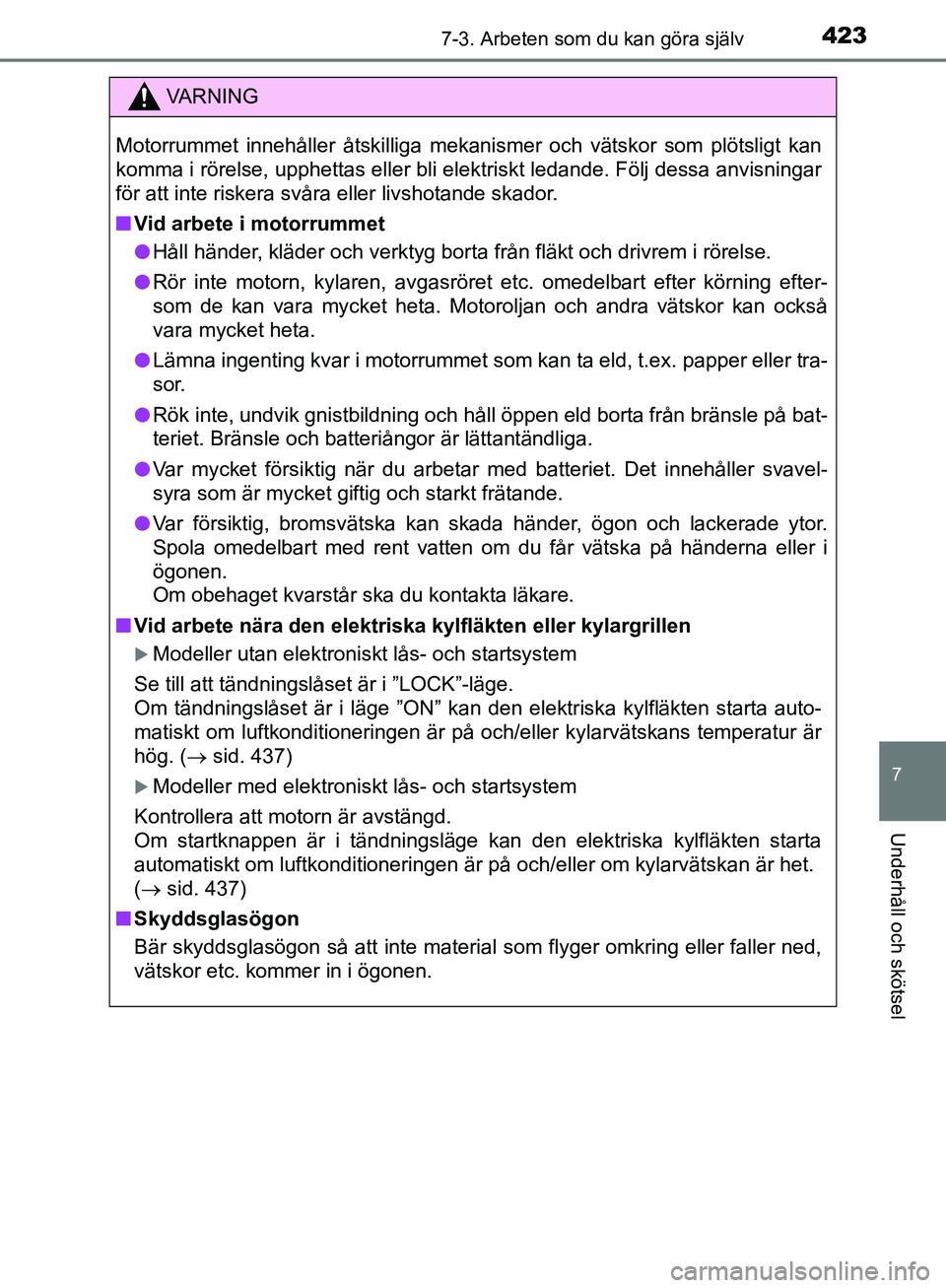

VA R N I N G
Motorrummet innehåller åtskilliga mekanismer och vätskor som plötsligt kan
komma i rörelse, upphettas eller bli elektriskt ledande. Följ dessa anvisningar
för att inte riskera svåra eller livshotande skador.
nVid arbete i motorrummet
l Håll händer, kläder och verktyg borta från fläkt och drivrem i rörelse.\
l Rör inte motorn, kylaren, avgasröret etc. omedelbart efter körning efter-
som de kan vara mycket heta. Motoroljan och andra vätskor kan också
vara mycket heta.
l Lämna ingenting kvar i motorrummet som kan ta eld, t.ex. papper eller tra-
sor.
l Rök inte, undvik gnistbildning och håll öppen eld borta från bränsle på bat-
teriet. Bränsle och batteriångor är lättantändliga.
l Var mycket försiktig när du arbetar med batteriet. Det innehåller svavel-
syra som är mycket giftig och starkt frätande.
l Var försiktig, bromsvätska kan skada händer, ögon och lackerade ytor.
Spola omedelbart med rent vatten om du får vätska på händerna eller i
ögonen.
Om obehaget kvarstår ska du kontakta läkare.
n Vid arbete nära den elektriska kylfläkten eller kylargrillen
Modeller utan elektroniskt lås- och startsystem
Se till att tändningslåset är i ”LOCK”-läge.
Om tändningslåset är i läge ”ON” kan den elektriska kylfläkten starta auto-
matiskt om luftkonditioneringen är på och/eller kylarvätskans temperatur är
hög. (  sid. 437)
Modeller med elektroniskt lås- och startsystem
Kontrollera att motorn är avstängd.
Om startknappen är i tändningsläge kan den elektriska kylfläkten starta
automatiskt om luftkonditioneringen är på och/eller om kylarvätskan är het.
(  sid. 437)
n Skyddsglasögon
Bär skyddsglasögon så att inte material som flyger omkring eller faller ned,
vätskor etc. kommer in i ögonen.
OM52A54SE.book Page 423 Monday, May 27, 2019 10:37 AM

4247-3. Arbeten som du kan göra själv
OM52A54SE
OBSERVERA
nOm du tar bort luftrenarfiltret
Att köra med luftrenarfiltret borttaget kan orsaka onödigt slitage på motorn
på grund av smutsig luft.
n Om vätskenivån är hög eller låg
Det är normalt att bromsvätskan sjunker något när bromsbeläggen slits\
eller
när vätskenivån i ackumulatorn är hög.
Om du behöver fylla på behållaren ofta kan det tyda på ett a\
llvarligt fel.
OM52A54SE.book Page 424 Monday, May 27, 2019 10:37 AM

4257-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SE
Motorhuv
Dra i motorhuvspärren.
Motorhuven öppnas en bit.
Lyft upp spärrspaken och däref-
ter motorhuven.
Ställ upp motorhuven genom att
sätta in stödstaget i urtaget i
huven.
Öppna motorhuven inifrån bilen med motorhuvspärren.
1
2
3
OM52A54SE.book Page 425 Monday, May 27, 2019 10:37 AM

4267-3. Arbeten som du kan göra själv
OM52A54SE
VA R N I N G
nKontroller före körning
Kontrollera att motorhuven är ordentligt stängd och spärrad.
Om motorhuven inte är ordentligt spärrad kan den öppnas under färd och
orsaka en olycka, vilken kan leda till svåra eller livshotande skador.
n Öppna motorhuven
Använd alltid stödstaget för att hålla motorhuven öppen och kontrollera att
staget sitter ordentligt på plats. Motorhuven kan hållas öppen utan stöd i ett
visst läge, men detta är farligt eftersom huven kan plötsligt falla ner.
OBSERVERA
nStänga motorhuven
Se till att du lägger ner stödstaget i dess hållare innan du stänger motorhu-
ven. Om huven stängs och stödstaget är uppfällt kan motorhuven skadas.
OM52A54SE.book Page 426 Monday, May 27, 2019 10:37 AM

4277-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SE
Placering av garagedomkraft
uFram
uBak
Om du använder en garagedomkraft ska du följa instruktionerna
i manualen som medföljer garagedomkraften.
När du använder en garagedomkraft ska du placera den på kor-
rekt sätt i lyftpunkterna. Felaktig placering kan orsaka skada på
bilen eller på människor.
OM52A54SE.book Page 427 Monday, May 27, 2019 10:37 AM

4287-3. Arbeten som du kan göra själv
OM52A54SE

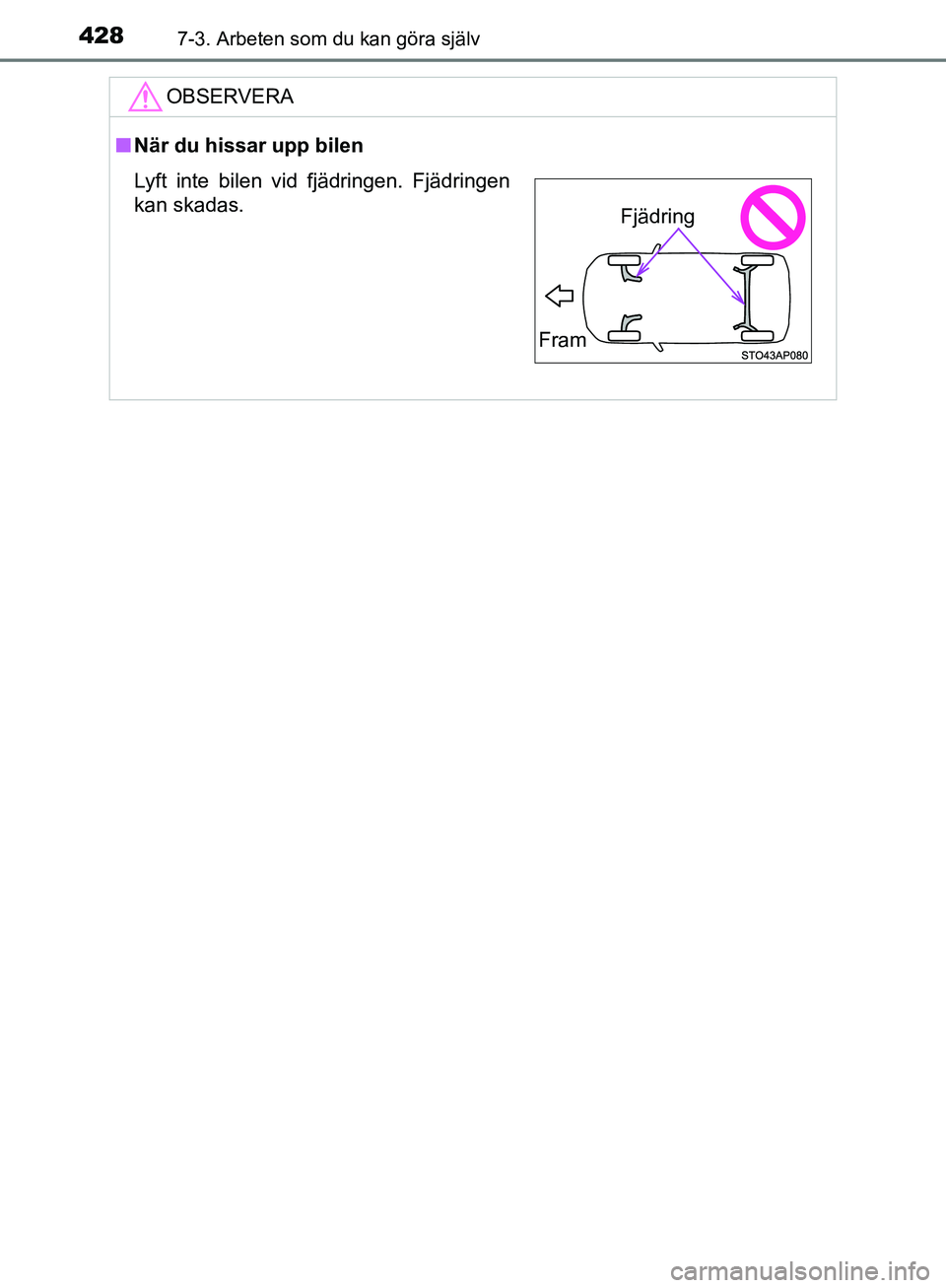

OBSERVERA
nNär du hissar upp bilen
Lyft inte bilen vid fjädringen. Fjädringen
kan skadas.
Fram
Fjädring
OM52A54SE.book Page 428 Monday, May 27, 2019 10:37 AM

4297-3. Arbeten som du kan göra själv
7
Underhåll och skötsel
OM52A54SE

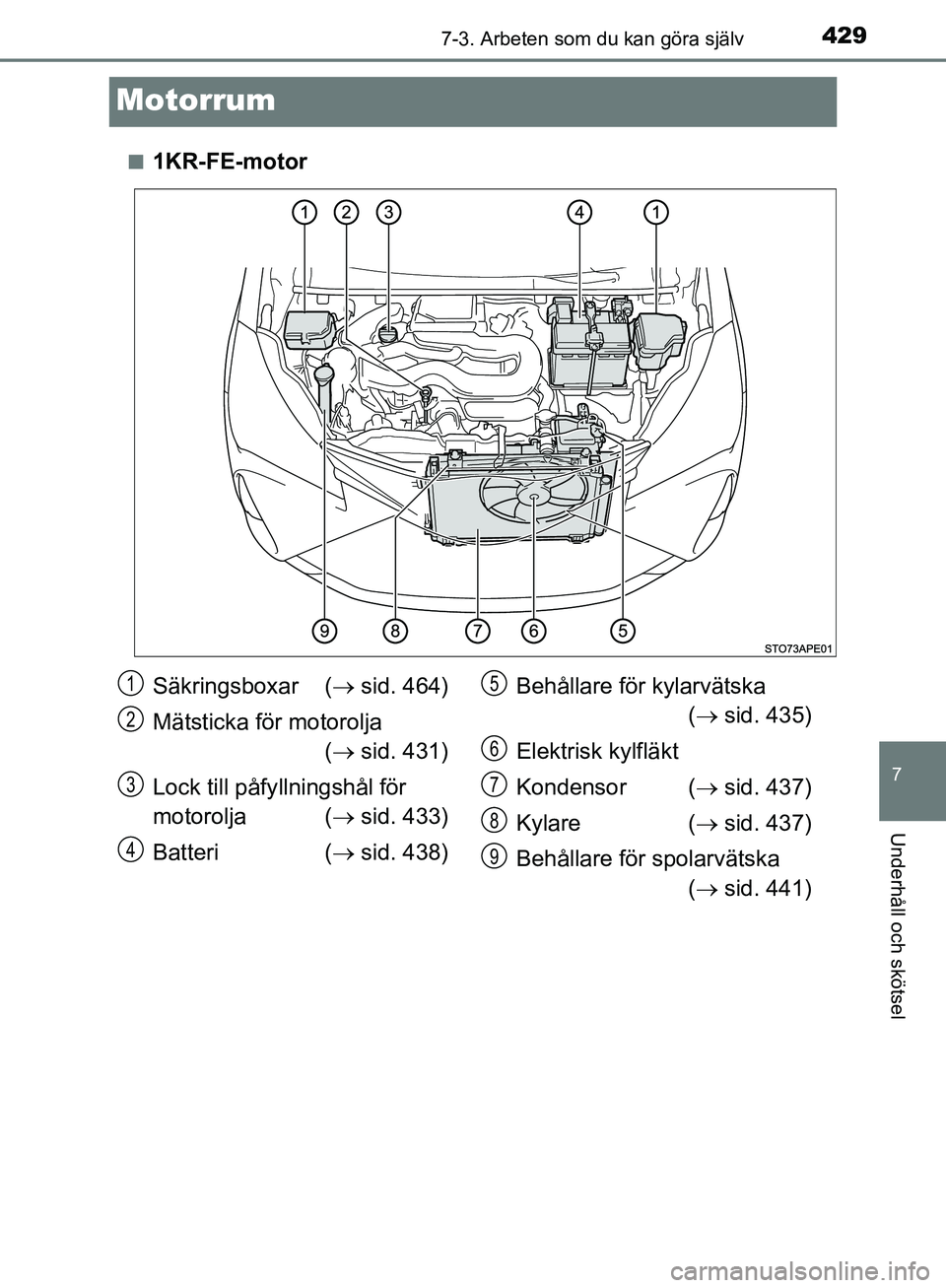

Motorrum
n1KR-FE-motor
Säkringsboxar ( sid. 464)
Mätsticka för motorolja ( sid. 431)
Lock till påfy llningshål för
motorolja (  sid. 433)
Batteri (  sid. 438) Behållare för kylarvätska
( sid. 435)
Elektrisk kylfläkt
Kondensor (  sid. 437)
Kylare (  sid. 437)
Behållare för spolarvätska ( sid. 441)1
2
3
4
5
6
7
8
9
OM52A54SE.book Page 429 Monday, May 27, 2019 10:37 AM

4307-3. Arbeten som du kan göra själv
OM52A54SEn
2NR-FKE-motor
Säkringsboxar (
 sid. 464)
Lock till påfy llningshål för
motorolja (  sid. 433)
Mätsticka för motorolja ( sid. 431)
Batteri (  sid. 438) Behållare för kylarvätska
( sid. 435)
Elektrisk kylfläkt
Kondensor (  sid. 437)
Kylare (  sid. 437)
Behållare för spolarvätska ( sid. 441)1
2
3
4
5
6
7
8
9
