TOYOTA YARIS HATCHBACK 2019 Manual del propietario (in Spanish)

6519-1. Especificaciones
9

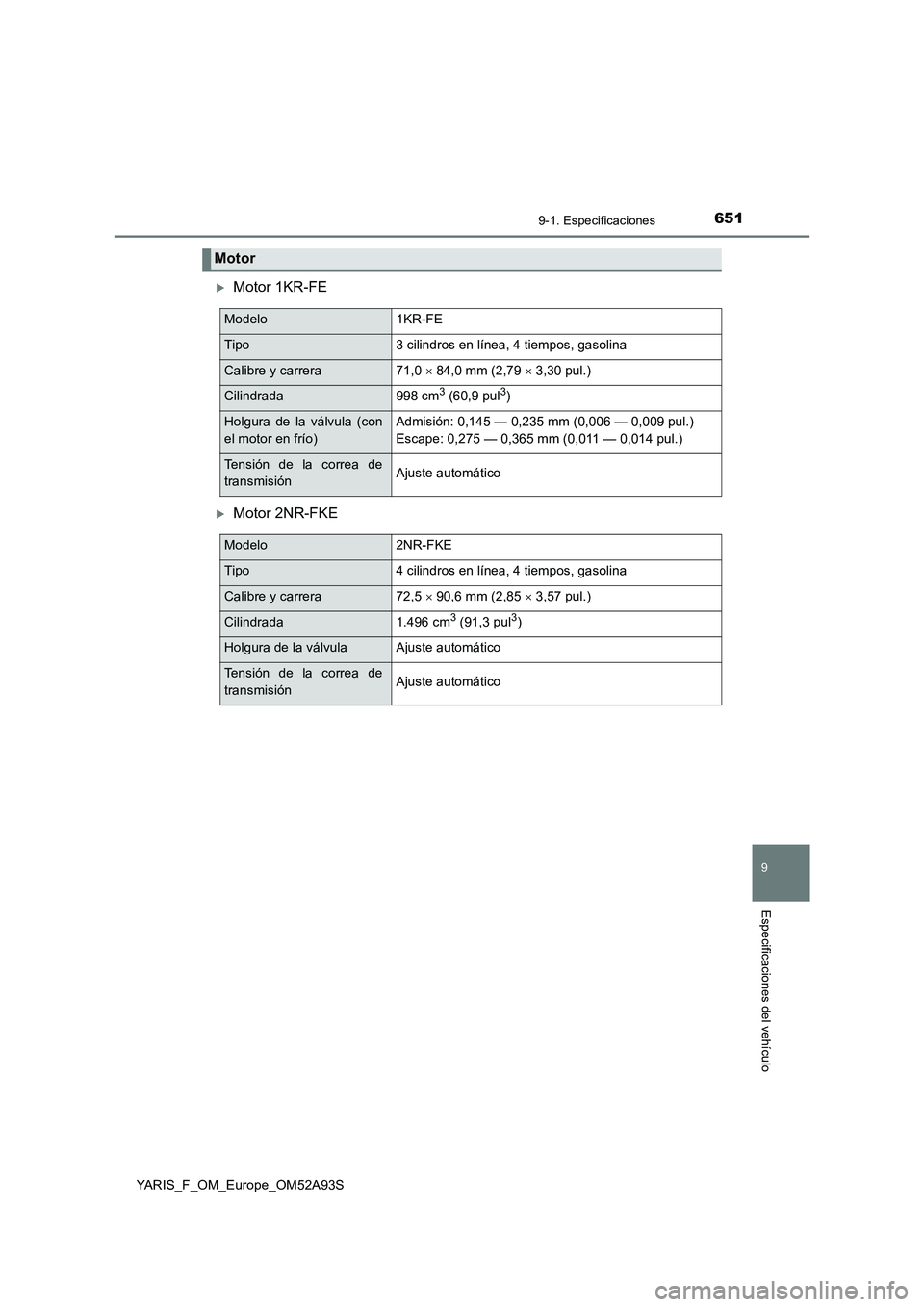

Especificaciones del vehículo
YARIS_F_OM_Europe_OM52A93S
Motor 1KR-FE
Motor 2NR-FKE
Motor
Modelo1KR-FE
Tipo3 cilindros en línea, 4 tiempos, gasolina
Calibre y carrera71,0  84,0 mm (2,79  3,30 pul.)
Cilindrada998 cm3 (60,9 pul3)
Holgura de la válvula (con
el motor en frío)Admisión: 0,145 — 0,235 mm (0,006 — 0,009 pul.)
Escape: 0,275 — 0,365 mm (0,011 — 0,014 pul.)
Tensión de la correa de
transmisiónAjuste automático
Modelo2NR-FKE
Tipo4 cilindros en línea, 4 tiempos, gasolina
Calibre y carrera72,5  90,6 mm (2,85  3,57 pul.)
Cilindrada1.496 cm3 (91,3 pul3)
Holgura de la válvulaAjuste automático
Tensión de la correa de
transmisiónAjuste automático

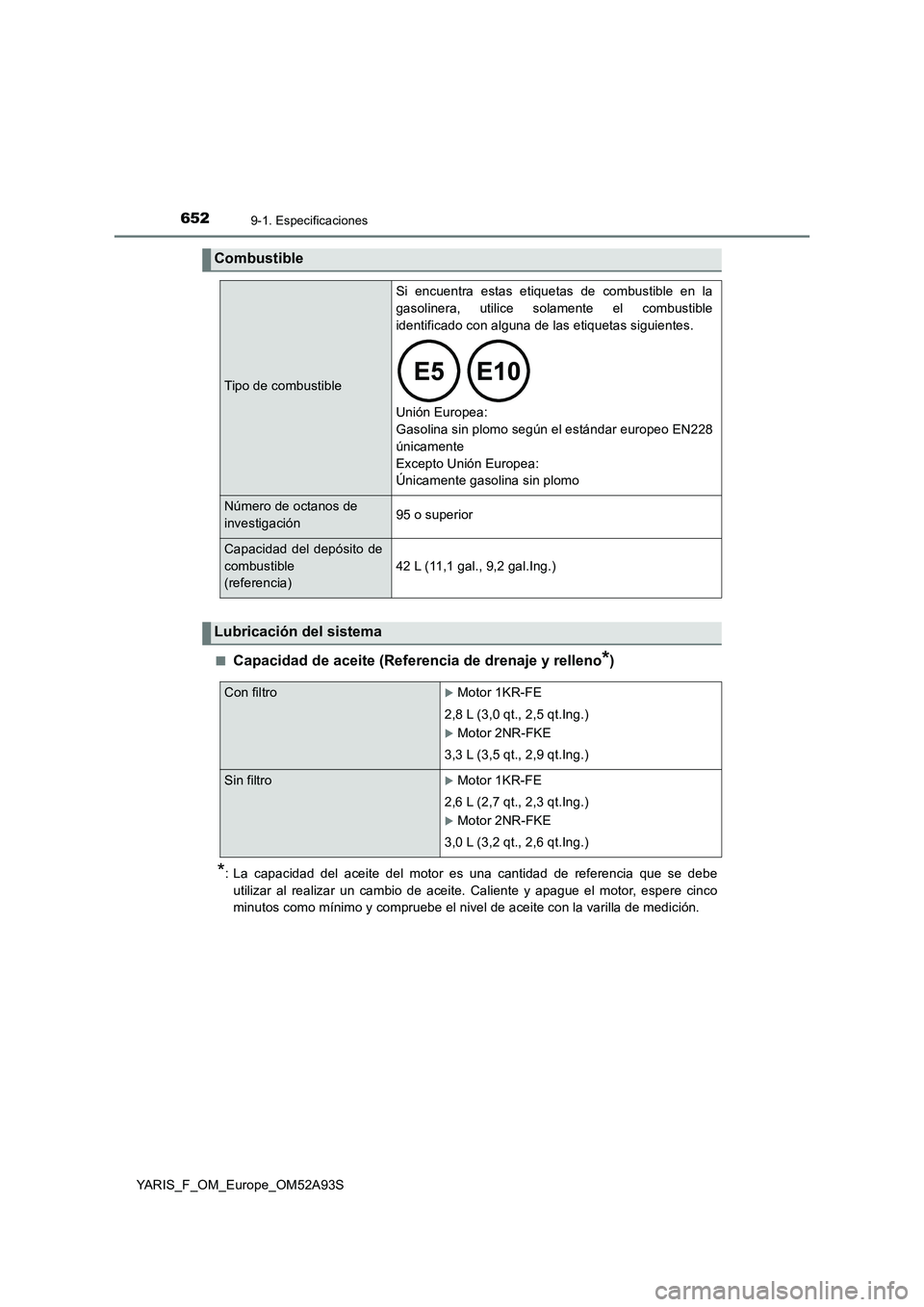

6529-1. Especificaciones
YARIS_F_OM_Europe_OM52A93S■
Capacidad de aceite (Referencia de drenaje y relleno*)
*: La capacidad del aceite del motor es una cantidad de referencia que se debe
utilizar al realizar un cambio de aceite. Caliente y apague el motor, espere cinco
minutos como mínimo y compruebe el nivel de aceite con la varilla de medición.
Combustible
Tipo de combustible
Si encuentra estas etiquetas de combustible en la
gasolinera, utilice solamente el combustible
identificado con alguna de las etiquetas siguientes.

Unión Europea:
Gasolina sin plomo según el estándar europeo EN228
únicamente
Excepto Unión Europea:
Únicamente gasolina sin plomo
Número de octanos de
investigación95 o superior
Capacidad del depósito de
combustible
(referencia)
42 L (11,1 gal., 9,2 gal.Ing.)
Lubricación del sistema
Con filtroMotor 1KR-FE
2,8 L (3,0 qt., 2,5 qt.Ing.)
Motor 2NR-FKE
3,3 L (3,5 qt., 2,9 qt.Ing.)
Sin filtroMotor 1KR-FE
2,6 L (2,7 qt., 2,3 qt.Ing.)
Motor 2NR-FKE
3,0 L (3,2 qt., 2,6 qt.Ing.)

6539-1. Especificaciones
9
Especificaciones del vehículo
YARIS_F_OM_Europe_OM52A93S■

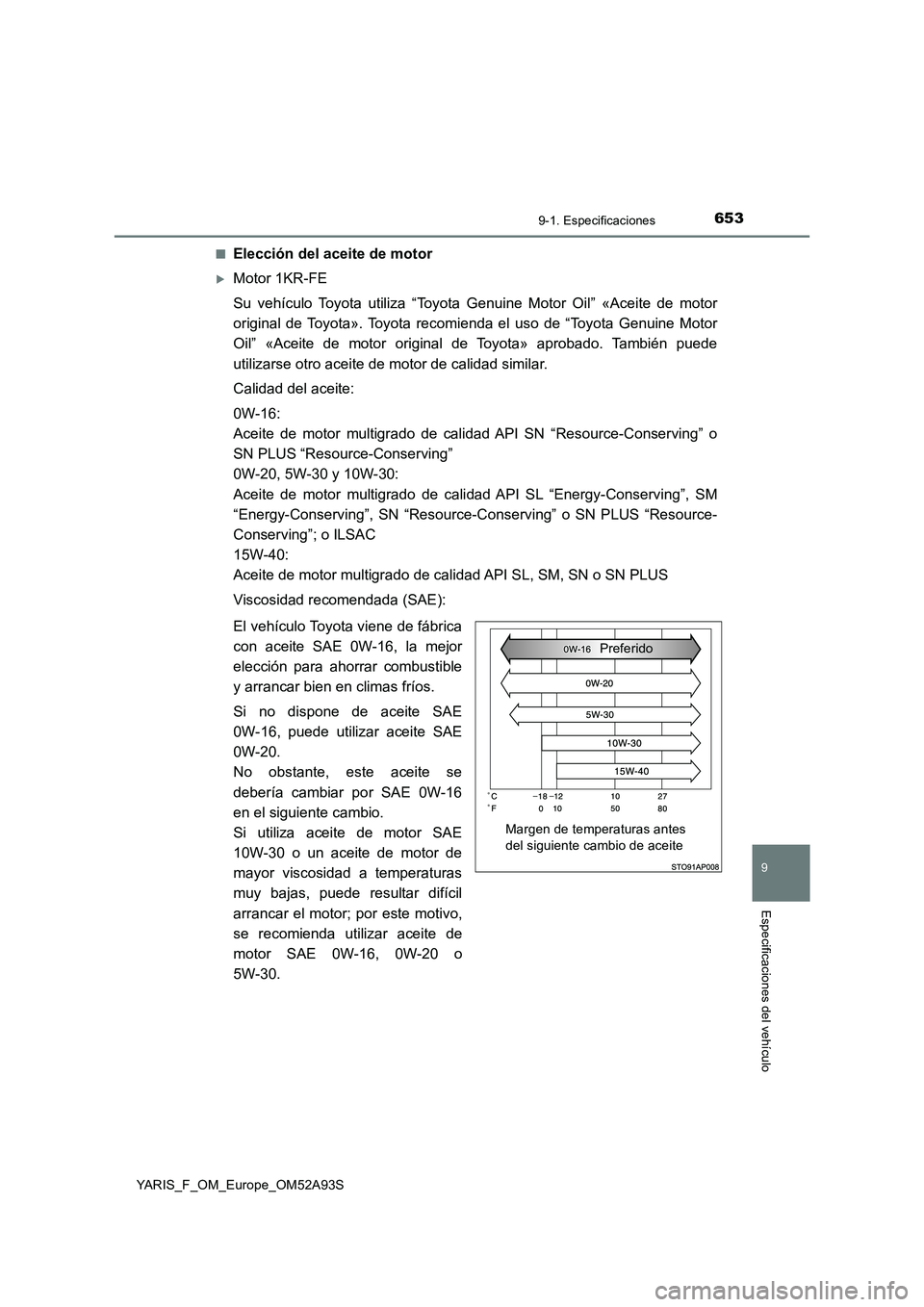

Elección del aceite de motor
Motor 1KR-FE
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” «Aceite de motor
original de Toyota». Toyota recomienda el uso de “Toyota Genuine Motor
Oil” «Aceite de motor original de Toyota» aprobado. También puede
utilizarse otro aceite de motor de calidad similar.
Calidad del aceite:
0W-16:
Aceite de motor multigrado de calidad API SN “Resource-Conserving” o
SN PLUS “Resource-Conserving”
0W-20, 5W-30 y 10W-30:
Aceite de motor multigrado de calidad API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-Conserving” o SN PLUS “Resource-
Conserving”; o ILSAC
15W-40:
Aceite de motor multigrado de calidad API SL, SM, SN o SN PLUS
Viscosidad recomendada (SAE):
El vehículo Toyota viene de fábrica
con aceite SAE 0W-16, la mejor
elección para ahorrar combustible
y arrancar bien en climas fríos.
Si no dispone de aceite SAE
0W-16, puede utilizar aceite SAE
0W-20.
No obstante, este aceite se
debería cambiar por SAE 0W-16
en el siguiente cambio.
Si utiliza aceite de motor SAE
10W-30 o un aceite de motor de
mayor viscosidad a temperaturas
muy bajas, puede resultar difícil
arrancar el motor; por este motivo,
se recomienda utilizar aceite de
motor SAE 0W-16, 0W-20 o
5W-30.
Preferido
Margen de temperaturas antes
del siguiente cambio de aceite

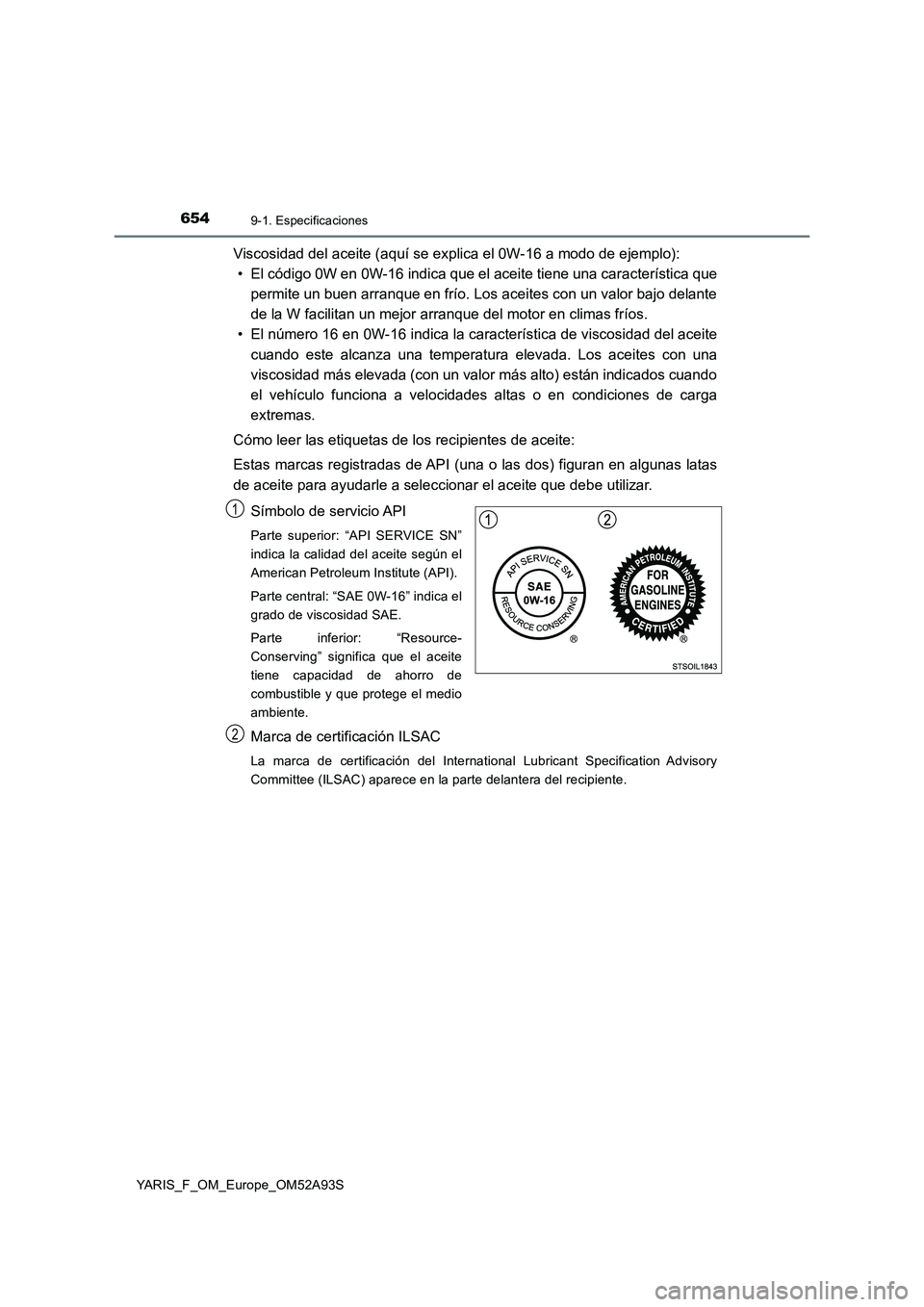

6549-1. Especificaciones
YARIS_F_OM_Europe_OM52A93S
Viscosidad del aceite (aquí se explica el 0W-16 a modo de ejemplo):
• El código 0W en 0W-16 indica que el aceite tiene una característica que
permite un buen arranque en frío. Los aceites con un valor bajo delante
de la W facilitan un mejor arranque del motor en climas fríos.
• El número 16 en 0W-16 indica la característica de viscosidad del aceite
cuando este alcanza una temperatura elevada. Los aceites con una
viscosidad más elevada (con un valor más alto) están indicados cuando
el vehículo funciona a velocidades altas o en condiciones de carga
extremas.
Cómo leer las etiquetas de los recipientes de aceite:
Estas marcas registradas de API (una o las dos) figuran en algunas latas
de aceite para ayudarle a seleccionar el aceite que debe utilizar.
Símbolo de servicio API
Parte superior: “API SERVICE SN”
indica la calidad del aceite según el
American Petroleum Institute (API).
Parte central: “SAE 0W-16” indica el
grado de viscosidad SAE.
Parte inferior: “Resource-
Conserving” significa que el aceite
tiene capacidad de ahorro de
combustible y que protege el medio
ambiente.
Marca de certificación ILSAC
La marca de certificación del International Lubricant Specification Advisory
Committee (ILSAC) aparece en la parte delantera del recipiente.
1
2

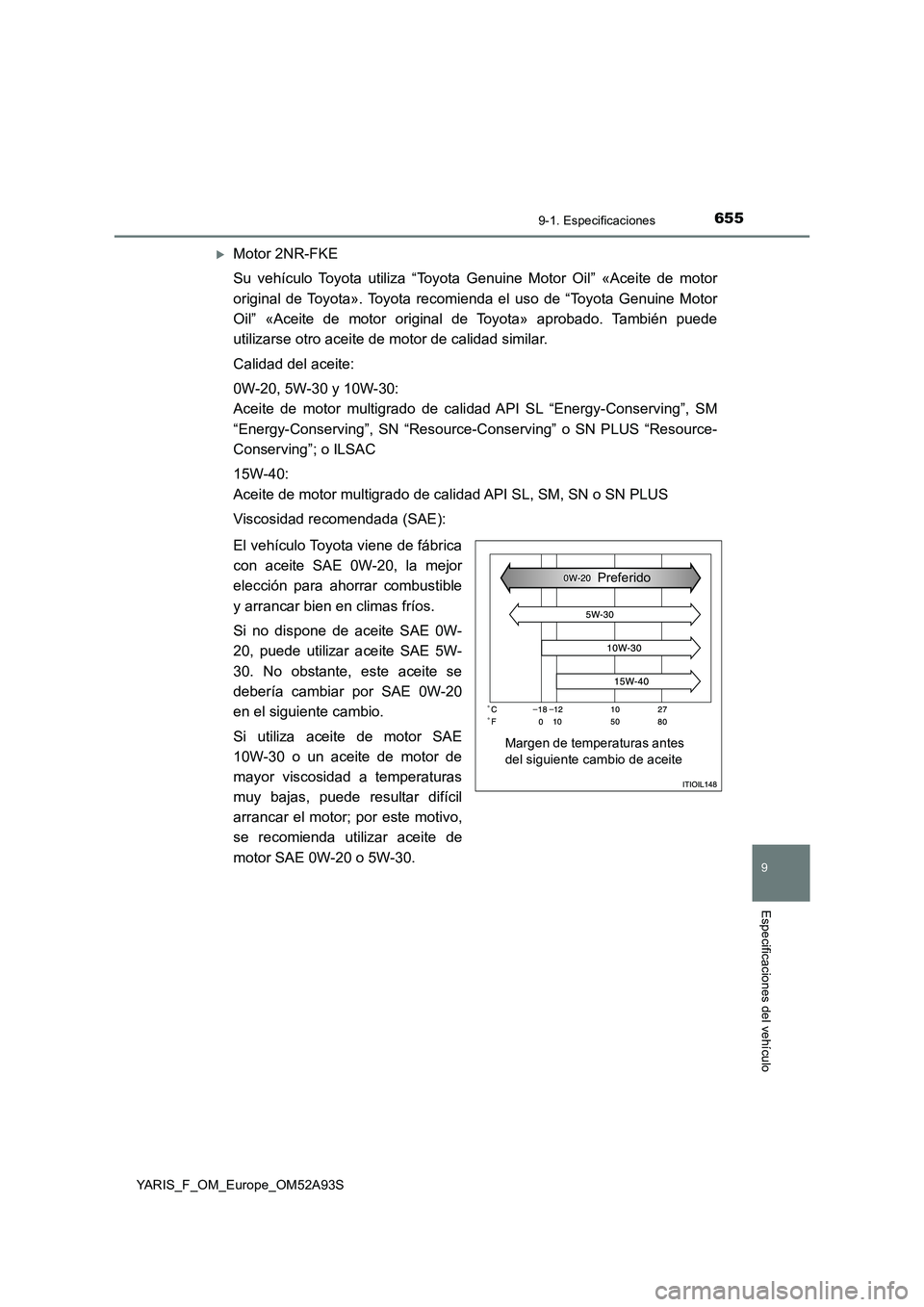

6559-1. Especificaciones
9
Especificaciones del vehículo
YARIS_F_OM_Europe_OM52A93S
Motor 2NR-FKE
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” «Aceite de motor
original de Toyota». Toyota recomienda el uso de “Toyota Genuine Motor
Oil” «Aceite de motor original de Toyota» aprobado. También puede
utilizarse otro aceite de motor de calidad similar.
Calidad del aceite:
0W-20, 5W-30 y 10W-30:
Aceite de motor multigrado de calidad API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-Conserving” o SN PLUS “Resource-
Conserving”; o ILSAC
15W-40:
Aceite de motor multigrado de calidad API SL, SM, SN o SN PLUS
Viscosidad recomendada (SAE):
El vehículo Toyota viene de fábrica
con aceite SAE 0W-20, la mejor
elección para ahorrar combustible
y arrancar bien en climas fríos.
Si no dispone de aceite SAE 0W-
20, puede utilizar aceite SAE 5W-
30. No obstante, este aceite se
debería cambiar por SAE 0W-20
en el siguiente cambio.
Si utiliza aceite de motor SAE
10W-30 o un aceite de motor de
mayor viscosidad a temperaturas
muy bajas, puede resultar difícil
arrancar el motor; por este motivo,
se recomienda utilizar aceite de
motor SAE 0W-20 o 5W-30.
Margen de temperaturas antes
del siguiente cambio de aceitePreferido

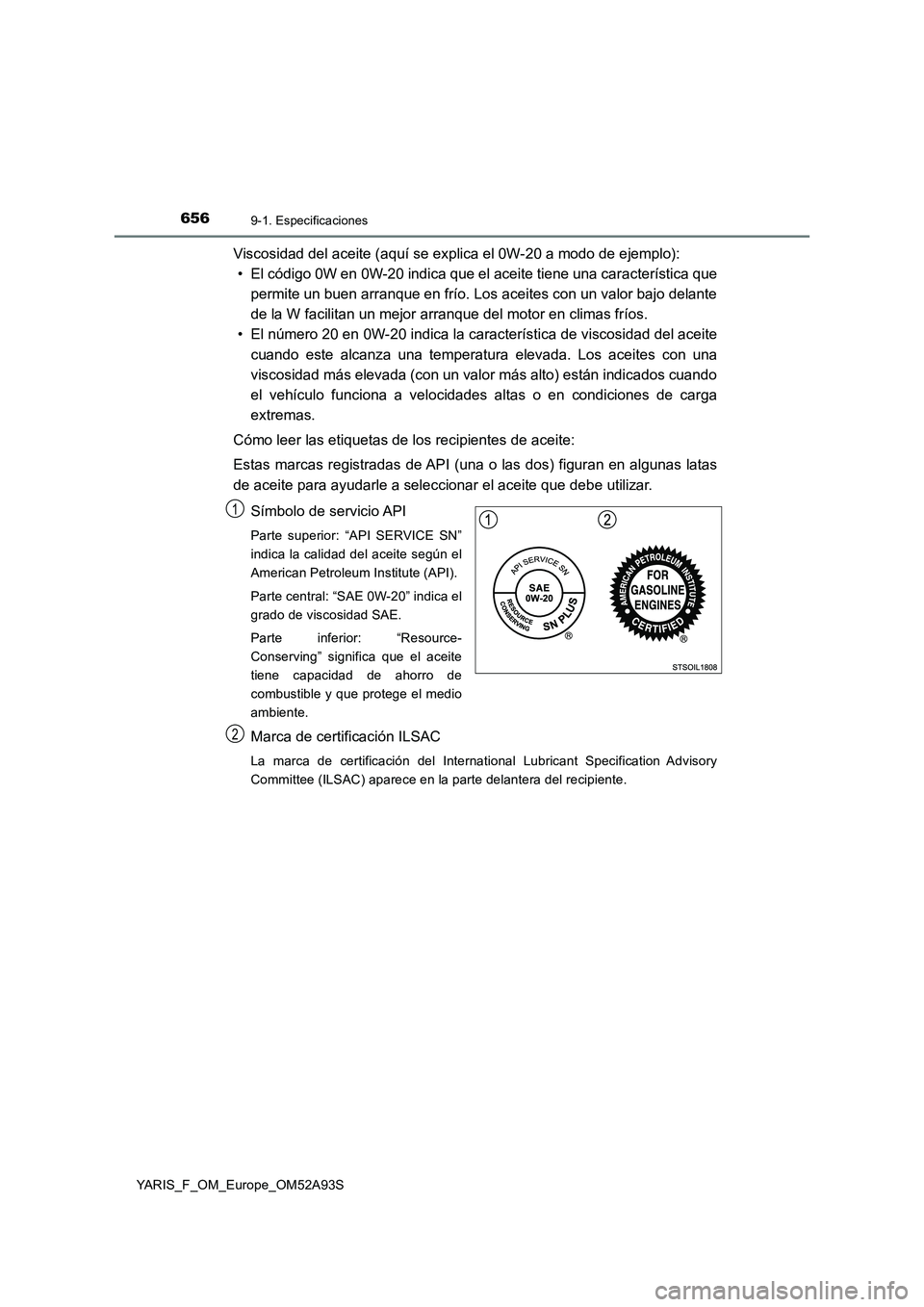

6569-1. Especificaciones
YARIS_F_OM_Europe_OM52A93S
Viscosidad del aceite (aquí se explica el 0W-20 a modo de ejemplo):
• El código 0W en 0W-20 indica que el aceite tiene una característica que
permite un buen arranque en frío. Los aceites con un valor bajo delante
de la W facilitan un mejor arranque del motor en climas fríos.
• El número 20 en 0W-20 indica la característica de viscosidad del aceite
cuando este alcanza una temperatura elevada. Los aceites con una
viscosidad más elevada (con un valor más alto) están indicados cuando
el vehículo funciona a velocidades altas o en condiciones de carga
extremas.
Cómo leer las etiquetas de los recipientes de aceite:
Estas marcas registradas de API (una o las dos) figuran en algunas latas
de aceite para ayudarle a seleccionar el aceite que debe utilizar.
Símbolo de servicio API
Parte superior: “API SERVICE SN”
indica la calidad del aceite según el
American Petroleum Institute (API).
Parte central: “SAE 0W-20” indica el
grado de viscosidad SAE.
Parte inferior: “Resource-
Conserving” significa que el aceite
tiene capacidad de ahorro de
combustible y que protege el medio
ambiente.
Marca de certificación ILSAC
La marca de certificación del International Lubricant Specification Advisory
Committee (ILSAC) aparece en la parte delantera del recipiente.
1
2

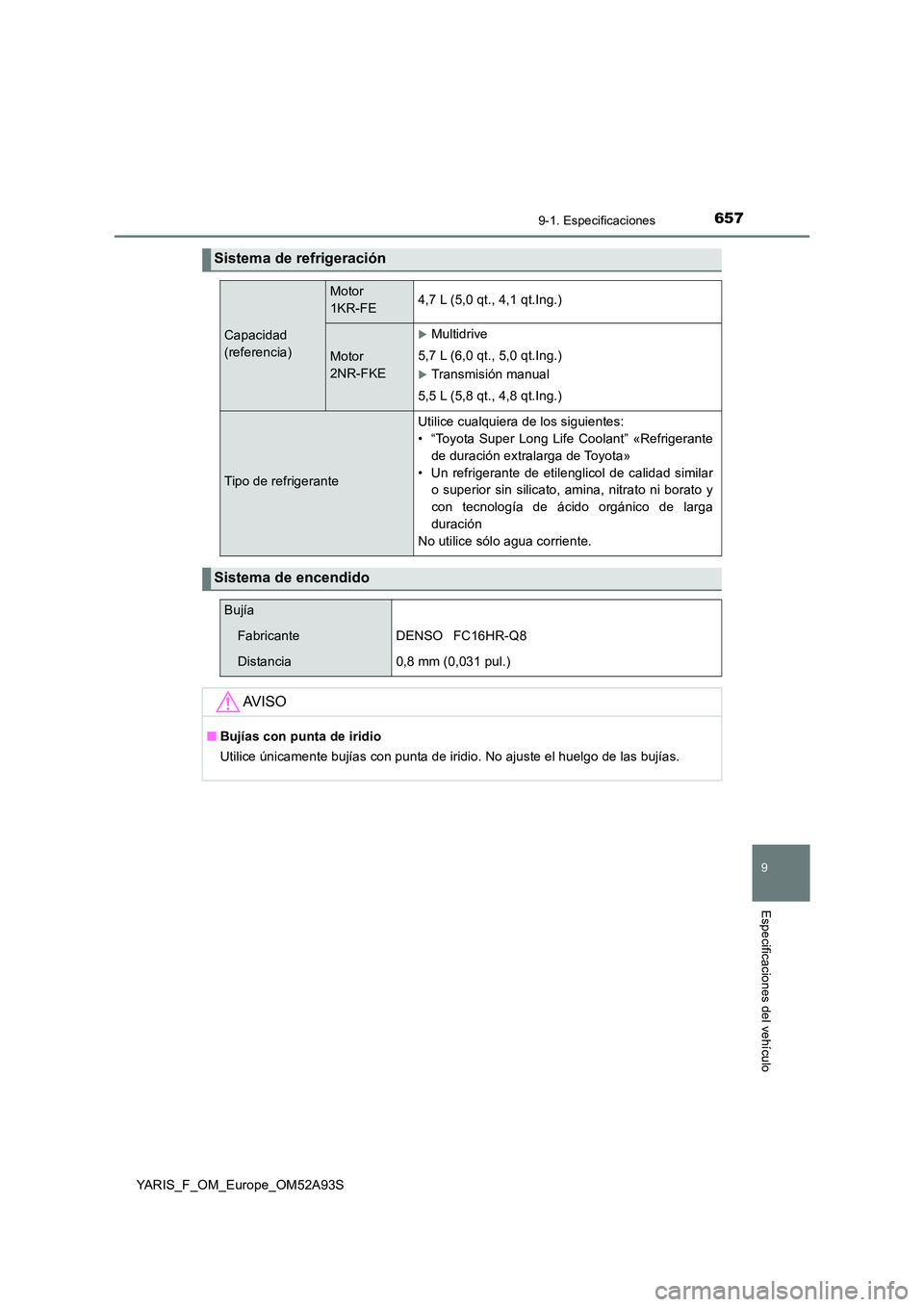

6579-1. Especificaciones
9
Especificaciones del vehículo
YARIS_F_OM_Europe_OM52A93S
Sistema de refrigeración
Capacidad
(referencia)
Motor
1KR-FE4,7 L (5,0 qt., 4,1 qt.Ing.)
Motor
2NR-FKE
Multidrive
5,7 L (6,0 qt., 5,0 qt.Ing.)
Transmisión manual
5,5 L (5,8 qt., 4,8 qt.Ing.)
Tipo de refrigerante
Utilice cualquiera de los siguientes:
• “Toyota Super Long Life Coolant” «Refrigerante
de duración extralarga de Toyota»
• Un refrigerante de etilenglicol de calidad similar
o superior sin silicato, amina, nitrato ni borato y
con tecnología de ácido orgánico de larga
duración
No utilice sólo agua corriente.
Sistema de encendido
Bujía
FabricanteDENSO FC16HR-Q8
Distancia0,8 mm (0,031 pul.)
AV I S O
■ Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste el huelgo de las bujías.

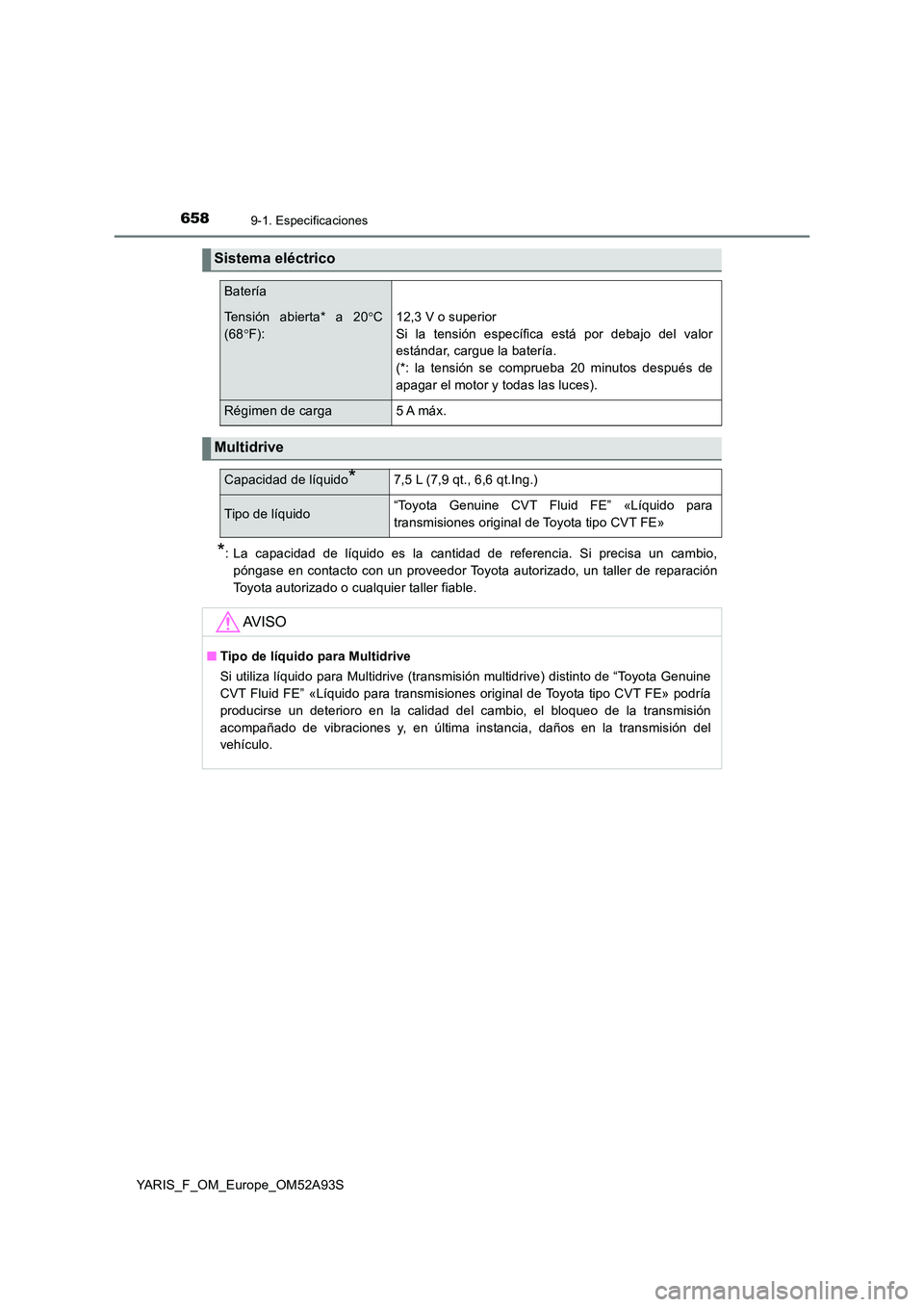

6589-1. Especificaciones
YARIS_F_OM_Europe_OM52A93S
*: La capacidad de líquido es la cantidad de referencia. Si precisa un cambio,
póngase en contacto con un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.
Sistema eléctrico
Batería
Tensión abierta* a 20 C
(68 F):
12,3 V o superior
Si la tensión específica está por debajo del valor
estándar, cargue la batería.
(*: la tensión se comprueba 20 minutos después de
apagar el motor y todas las luces).
Régimen de carga 5 A máx.
Multidrive
Capacidad de líquido*7,5 L (7,9 qt., 6,6 qt.Ing.)
Tipo de líquido“Toyota Genuine CVT Fluid FE” «Líquido para
transmisiones original de Toyota tipo CVT FE»
AV I S O
■ Tipo de líquido para Multidrive
Si utiliza líquido para Multidrive (transmisión multidrive) distinto de “Toyota Genuine
CVT Fluid FE” «Líquido para transmisiones original de Toyota tipo CVT FE» podría
producirse un deterioro en la calidad del cambio, el bloqueo de la transmisión
acompañado de vibraciones y, en última instancia, daños en la transmisión del
vehículo.

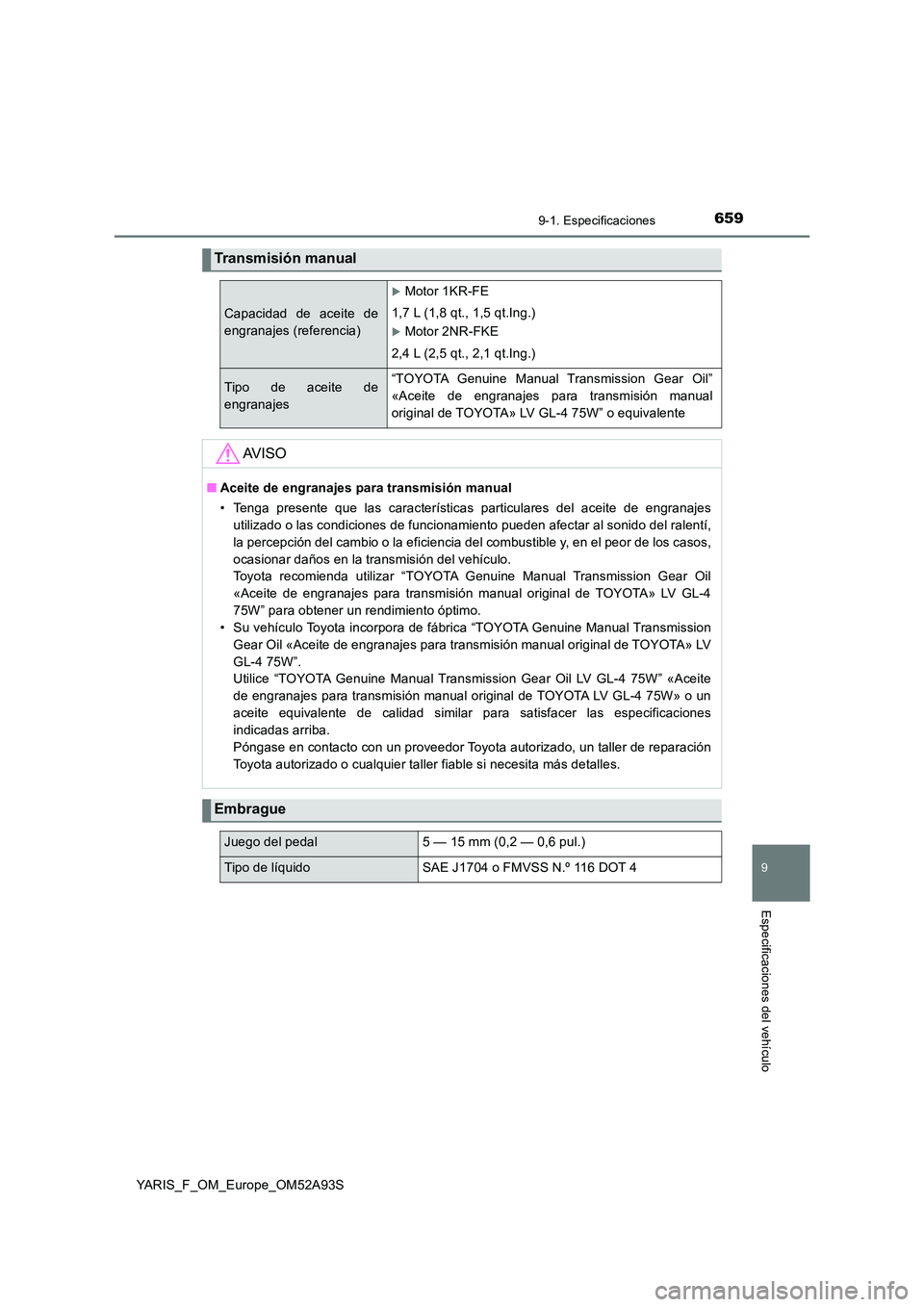

6599-1. Especificaciones
9
Especificaciones del vehículo
YARIS_F_OM_Europe_OM52A93S
Transmisión manual
Capacidad de aceite de
engranajes (referencia)
Motor 1KR-FE
1,7 L (1,8 qt., 1,5 qt.Ing.)
Motor 2NR-FKE
2,4 L (2,5 qt., 2,1 qt.Ing.)
Tipo de aceite de
engranajes
“TOYOTA Genuine Manual Transmission Gear Oil”
«Aceite de engranajes para transmisión manual
original de TOYOTA» LV GL-4 75W” o equivalente
AV I S O
■ Aceite de engranajes para transmisión manual
• Tenga presente que las características particulares del aceite de engranajes
utilizado o las condiciones de funcionamiento pueden afectar al sonido del ralentí,
la percepción del cambio o la eficiencia del combustible y, en el peor de los casos,
ocasionar daños en la transmisión del vehículo.
Toyota recomienda utilizar “TOYOTA Genuine Manual Transmission Gear Oil
«Aceite de engranajes para transmisión manual original de TOYOTA» LV GL-4
75W” para obtener un rendimiento óptimo.
• Su vehículo Toyota incorpora de fábrica “TOYOTA Genuine Manual Transmission
Gear Oil «Aceite de engranajes para transmisión manual original de TOYOTA» LV
GL-4 75W”.
Utilice “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W” «Aceite
de engranajes para transmisión manual original de TOYOTA LV GL-4 75W» o un
aceite equivalente de calidad similar para satisfacer las especificaciones
indicadas arriba.
Póngase en contacto con un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable si necesita más detalles.
Embrague
Juego del pedal5 — 15 mm (0,2 — 0,6 pul.)
Tipo de líquidoSAE J1704 o FMVSS N.º 116 DOT 4

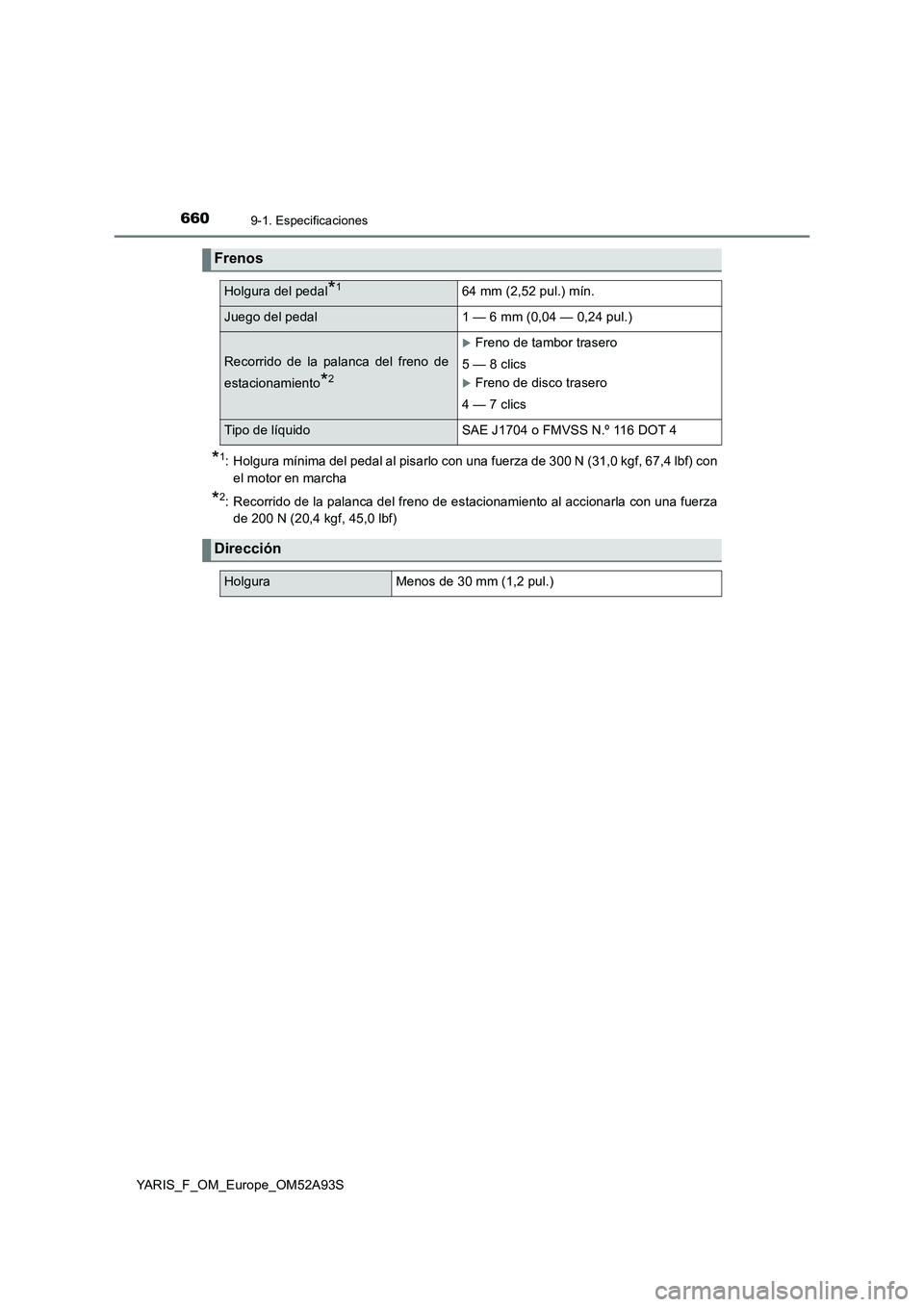

6609-1. Especificaciones
YARIS_F_OM_Europe_OM52A93S
*1: Holgura mínima del pedal al pisarlo con una fuerza de 300 N (31,0 kgf, 67,4 lbf) con
el motor en marcha
*2: Recorrido de la palanca del freno de estacionamiento al accionarla con una fuerza
de 200 N (20,4 kgf, 45,0 lbf)
Frenos
Holgura del pedal*164 mm (2,52 pul.) mín.
Juego del pedal1 — 6 mm (0,04 — 0,24 pul.)
Recorrido de la palanca del freno de
estacionamiento
*2
Freno de tambor trasero
5 — 8 clics
Freno de disco trasero
4 — 7 clics
Tipo de líquidoSAE J1704 o FMVSS N.º 116 DOT 4
Dirección
HolguraMenos de 30 mm (1,2 pul.)
