TOYOTA YARIS HATCHBACK 2019 Návod na použití (in Czech)

5417-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52A54CZ
Kontrola a výměna pojistek
Otočte spínač motoru do polohy "LOCK" (vozidla bez systému
Smart Entry & Start), nebo ho vypněte (vozidla se systémem Smart
Entry & Start).
Otevřete kryt pojistkové skříňky.
Motorový prostor: pojistkové skříňky typu A a B
Pojistková skříňka typu A
Zatlačte úchyt dovnitř a víčko zdvihněte.
Pojistková skříňka typu B
Zatlačte úchyt dovnitř a víčko zdvihněte.
Pokud některá z elektrických součástí nefunguje, může mít pře-
pálenou pojistku. Pokud se tak stane, zkontrolujte a vyměňte po-
jistku, pokud je to potřeba.
1
2
1
2

5427-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52A54CZ
Motorový prostor: pojistková skříňka typu C (vozidla s levostranným
řízením)
Zatáhněte gumovou lištu na
okraji, abyste ji odepnuli
z krytu a pak zatlačte výstup-
ky dovnitř a zvedněte kryt.
Vyjměte kryt pólové svorky
a pak kryt pojistkové skříňky.
Motorový prostor: pojistková skříňka typu C (vozidla s pravostran-
ným řízením)
Zatáhněte gumovou lištu na
okraji, abyste ji odepnuli
z krytu a pak zatlačte výstup-
ky dovnitř a zvedněte kryt.
Vyjměte kryt pólové svorky
a pak kryt pojistkové skříňky.
1
2
1
2

5437-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52A54CZ
Přístrojový panel (vozidla s levostranným řízením)
Vyjměte víčko.
Přístrojový panel (vozidla s pravostranným řízením)
Vyjměte kryt.
Nevytahujte kryt nadměrnou si-
lou, protože je připevněn k osvět-
lení prostoru pro nohy.
Vyjměte víčko.
Vyjměte pojistku vytahovákem.
Vytahovákem lze vyjímat pouze po-
jistky typu A.
1
2
3

5447-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52A54CZ
Zkontrolujte, zda není pojistka přepálená.
Normální pojistka
Přepálená pojistka
Od typu A do F:
Nahraďte přepálenou pojistku novou pojistkou příslušné proudové hodno-
ty. Proudovou hodnotu naleznete na víčku pojistkové skříňky.
Ty p G :
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
4
1
2
Ty p ATy p B
Ty p CTy p D

5457-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52A54CZ
■Po výměně pojistky
●Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. (S. 547)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
■Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
■Když měníte žárovky
Toyota doporučuje, abyste používali originální výrobky Toyota určené pro toto
vozidlo. Protože určité žárovky jsou připojeny k obvodům navrženým pro
předcházení přetížení, neoriginální díly nebo díly, které nejsou navrženy pro
toto vozidlo, mohou být nepoužitelné.
Ty p ETy p F
Ty p G

5467-3. Údržba svépomocí

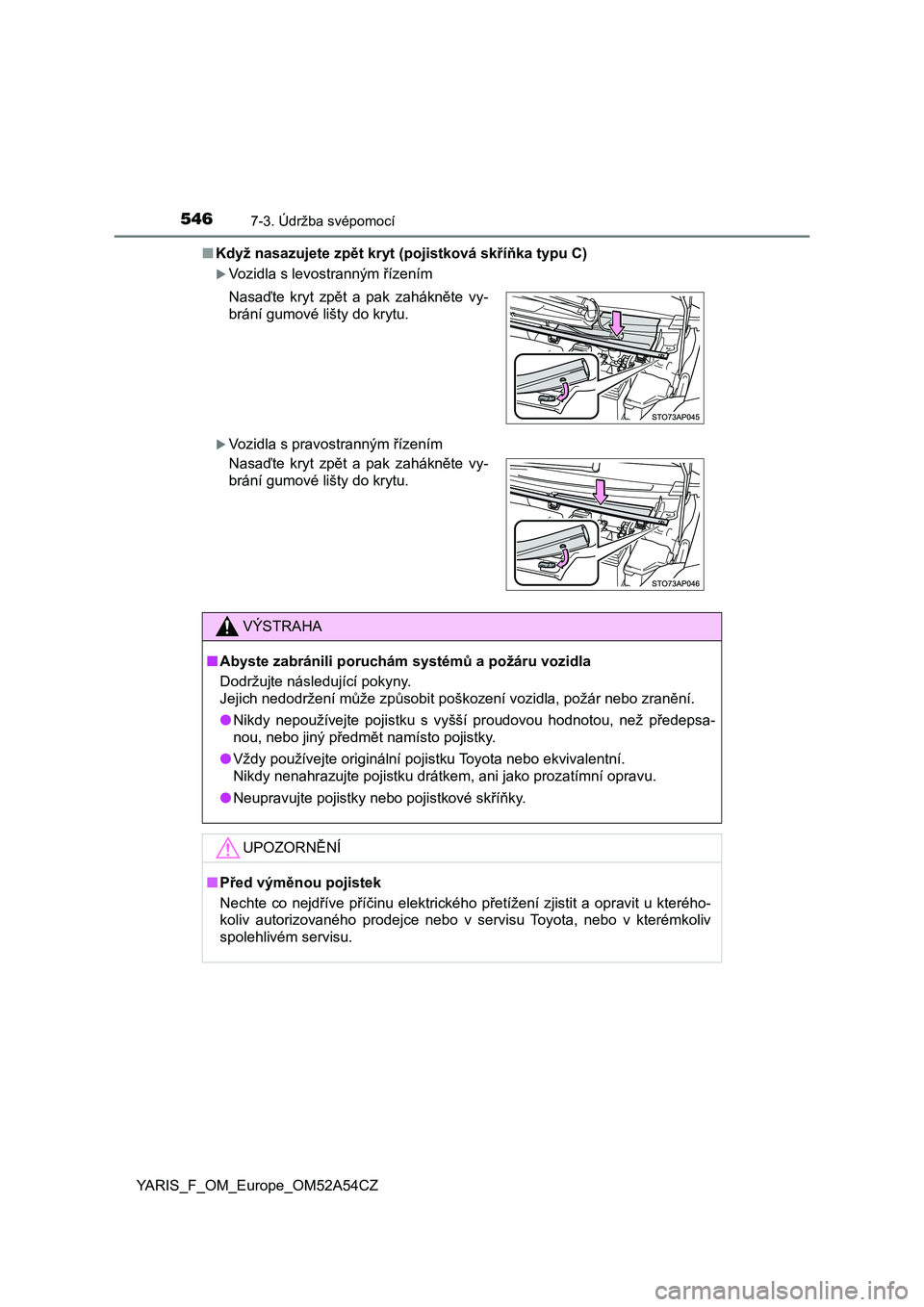

YARIS_F_OM_Europe_OM52A54CZ■<002e0047005c00e500030051004400560044005d0058004d0048005700480003005d0053010c00570003004e0055005c00570003000b00530052004d004c00560057004e00520059006900030056004e011c00740116004e004400030057005c0053005800
030026000c[
Vozidla s levostranným řízením
Vozidla s pravostranným řízením Nasaďte kryt zpět a pak zahákněte vy-
brání gumové lišty do krytu.
Nasaďte kryt zpět a pak zahákněte vy-
brání gumové lišty do krytu.
VÝSTRAHA
■Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný předmět namísto pojistky.
●Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu.
●Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opravit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.

5477-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52A54CZ
Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 663)
■Vpředu
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Protože hrozí nebezpečí poškození
součástí, doporučujeme, aby výměnu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Pro informace o výměně dalších žárovek kontaktujte kteréhoko-
liv autorizovaného prodejce nebo servis Toyota, nebo jiný spo-
lehlivý servis.
Příprava na výměnu žárovky
Umístění žárovek
Přední obrysová světla/
světla pro denní svícení
(typ se žárovkou)
Přední směrová světlaSvětlomety
Přední mlhová světla
(jsou-li ve výbavě)
Boční směrová světla1
2
3
4
5

5487-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52A54CZ■
Vzadu
Osvětlení registrační značky
Couvací světloBrzdová/koncová světla
(typ se žárovkou)
Zadní směrová světla1
2
3
4

5497-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_OM_Europe_OM52A54CZ■
Halogenové světlomety
Reflektorový typ
Odpojte konektor.
Vyjměte gumový kryt.
Uvolněte přídržnou pružinu
žárovky.
Stlačte přídržnou pružinu
žárovky a vyhákněte ji.
Zvedněte přídržnou pruži-
nu žárovky.
Vyjměte žárovku.
Abyste nasadili novou žárovku,
natočte výstupky na žárovce na
vybrání montážního otvoru.
Výměna žárovek
1
2
3
1
2
4

5507-3. Údržba svépomocí
YARIS_F_OM_Europe_OM52A54CZ
Nasaďte novou žárovku.
Natočte 3 jazýčky na žárovce pro-
ti otvorům a zasuňte ji.
Nasaďte přídržnou pružinu žá-
rovky.
Sklopte přídržnou pružinu
žárovky.
Stlačte přídržnou pružinu
žárovky a pak ji zahákněte.
Nasaďte gumový kryt.
Ujistěte se, že je gumový kryt
bezpečně upevněn.
Nasaďte pevně vnější ob-
vod gumového krytu.
Nasaďte gumový kryt kolem
žárovky, až bude vidět zá-
strčka žárovky.
Nasaďte konektor.
5
6
1
2
7
1
2
8
