dashboard TOYOTA YARIS HATCHBACK 2020 Instructieboekje (in Dutch)

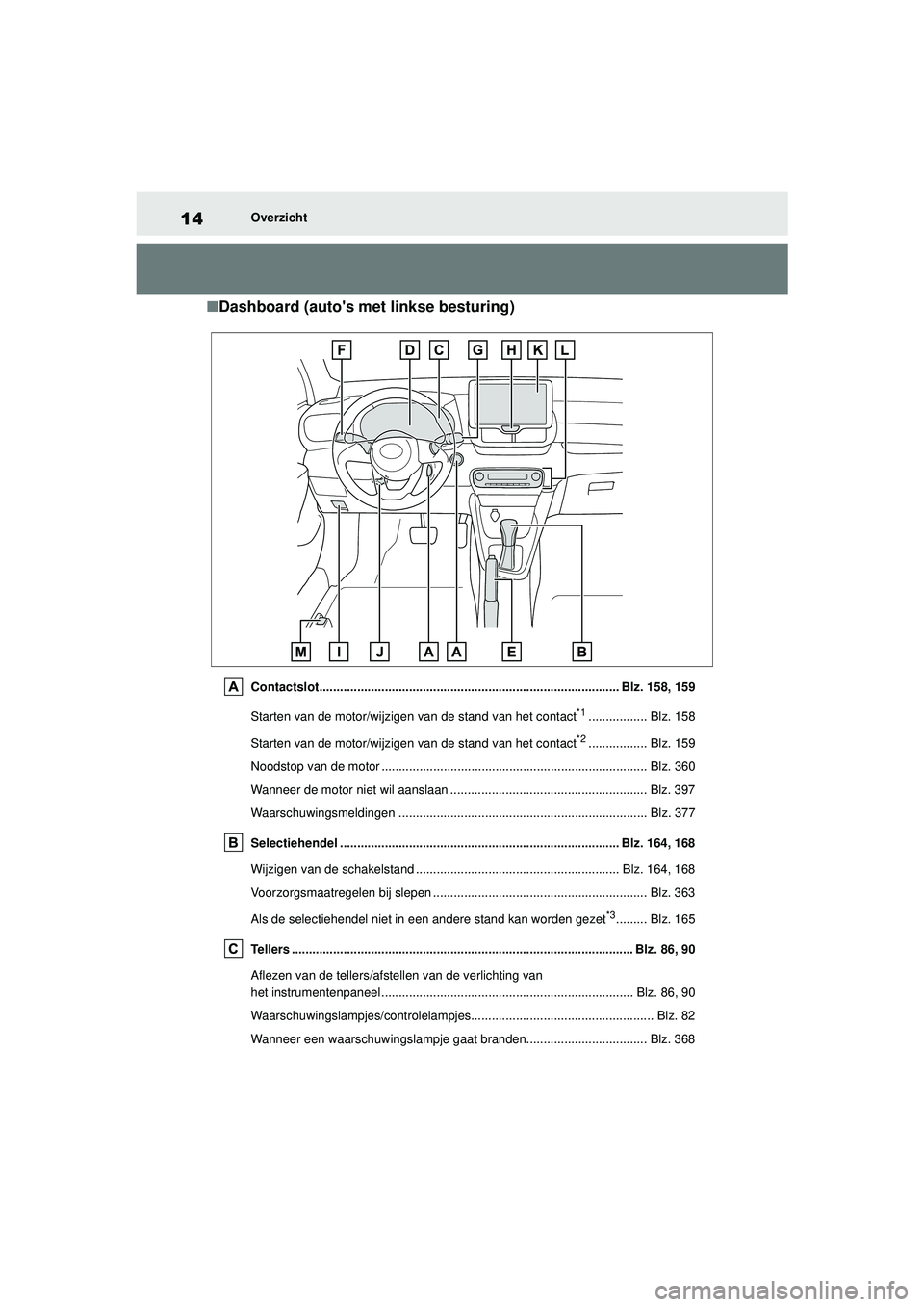

14
YARIS(HB) handleiding_Europa_MK0001_nl
Overzicht
■Dashboard (auto's met linkse besturing)
Contactslot....................................................................................... Blz. 158, 159
Starten van de motor/wijzigen van de stand van het contact
*1................. Blz. 158
Starten van de motor/wijzigen van de stand van het contact
*2................. Blz. 159
Noodstop van de motor ............................................................................. Blz. 360
Wanneer de motor niet wil aanslaan ......................................................... Blz. 397
Waarschuwingsmeldingen ........................................................................ Blz. 377
Selectiehendel ................................................................................. Blz. 164, 168
Wijzigen van de schakelstand ........................................................... Blz. 164, 168
Voorzorgsmaatregelen bij slepen .............................................................. Blz. 363
Als de selectiehendel niet in een andere stand kan worden gezet
*3......... Blz. 165
Tellers ................................................................................................... Blz. 86, 90
Aflezen van de tellers/afstellen van de verlichting van
het instrumentenpaneel ......................................................................... Blz. 86, 90
Waarschuwingslampjes/controlelampjes..................................................... Blz. 82
Wanneer een waarschuwingslampje gaat branden................................... Blz. 368
YARIS(HB)_OM_Europe_OMK0001E.book Page 14 Thursday, March 12, 2020 9:10 AM

20
YARIS(HB) handleiding_Europa_MK0001_nl
Overzicht
■Dashboard (auto's met rechtse besturing)
Contactslot....................................................................................... Blz. 158, 159
Starten van de motor/wijzigen van de stand van het contact
*1................. Blz. 158
Starten van de motor/wijzigen van de stand van het contact
*2................. Blz. 159
Noodstop van de motor ............................................................................. Blz. 360
Wanneer de motor niet wil aanslaan ......................................................... Blz. 397
Waarschuwingsmeldingen ........................................................................ Blz. 377
Selectiehendel ................................................................................. Blz. 164, 168
Wijzigen van de schakelstand ........................................................... Blz. 164, 168
Voorzorgsmaatregelen bij slepen .............................................................. Blz. 363
Als de selectiehendel niet in een andere stand kan worden gezet
*3......... Blz. 165
Tellers ................................................................................................... Blz. 86, 90
Aflezen van de tellers/afstellen van de verlichting van
het instrumentenpaneel ......................................................................... Blz. 86, 90
Waarschuwingslampjes/controlelampjes..................................................... Blz. 82
Wanneer een waarschuwingslampje gaat branden................................... Blz. 368
YARIS(HB)_OM_Europe_OMK0001E.book Page 20 Thursday, March 12, 2020 9:10 AM

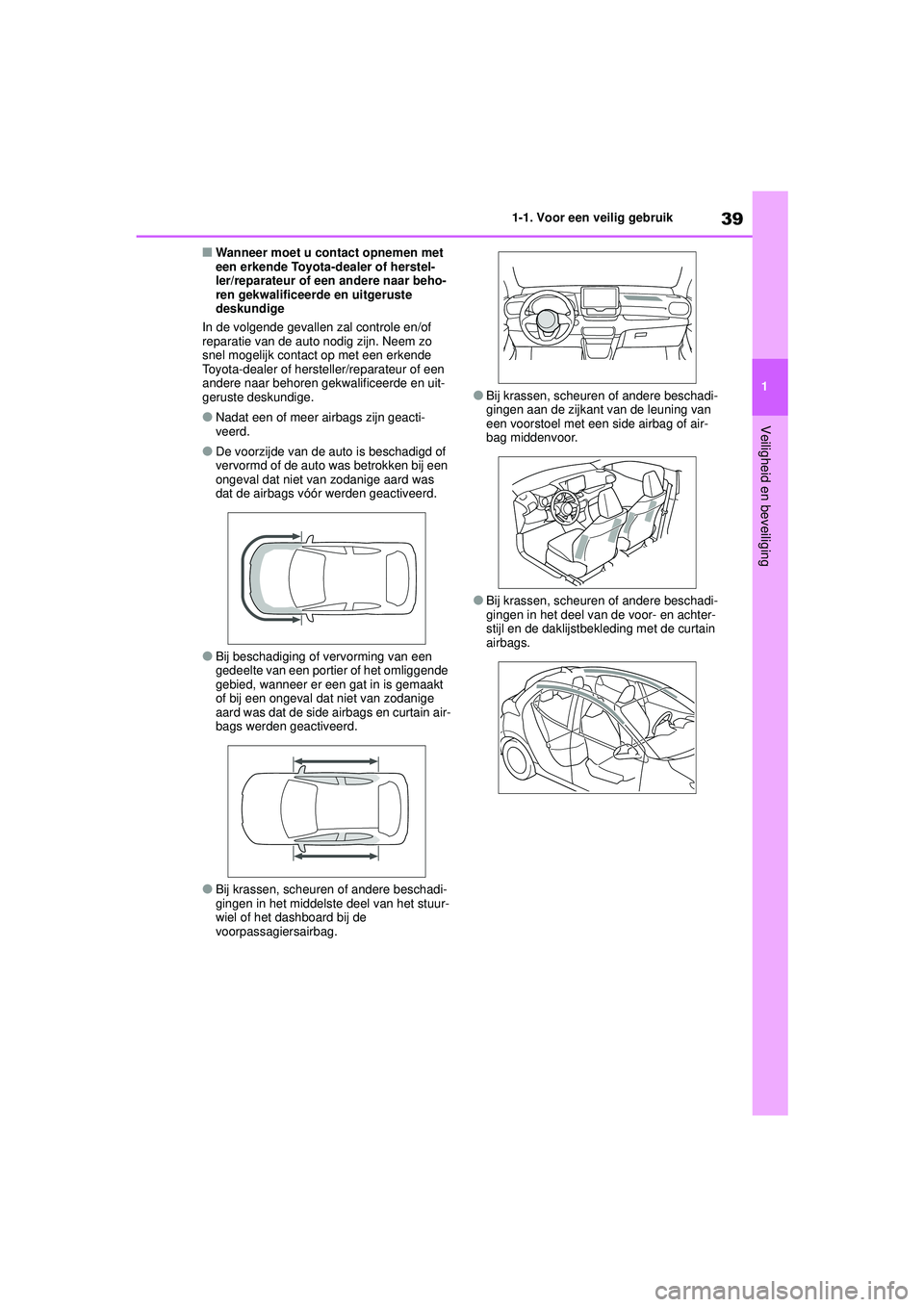

39
1
YARIS(HB) handleiding_Europa_MK0001_nl
1-1. Voor een veilig gebruik
Veiligheid en beveiliging
■Wanneer moet u contact opnemen met
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige
In de volgende gevallen zal controle en/of
reparatie van de auto nodig zijn. Neem zo
snel mogelijk contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
●Nadat een of meer airbags zijn geacti-
veerd.
●De voorzijde van de auto is beschadigd of
vervormd of de auto was betrokken bij een
ongeval dat niet van zodanige aard was
dat de airbags vóór werden geactiveerd.
●Bij beschadiging of vervorming van een
gedeelte van een portier of het omliggende
gebied, wanneer er een gat in is gemaakt
of bij een ongeval dat niet van zodanige
aard was dat de side airbags en curtain air-
bags werden geactiveerd.
●Bij krassen, scheuren of andere beschadi-
gingen in het middelste deel van het stuur-
wiel of het dashboard bij de
voorpassagiersairbag.
●Bij krassen, scheuren of andere beschadi-
gingen aan de zijkant van de leuning van
een voorstoel met een side airbag of air-
bag middenvoor.
●Bij krassen, scheuren of andere beschadi-
gingen in het deel van de voor- en achter-
stijl en de daklijstbekleding met de curtain
airbags.
YARIS(HB)_OM_Europe_OMK0001E.book Page 39 Thursday, March 12, 2020 9:10 AM

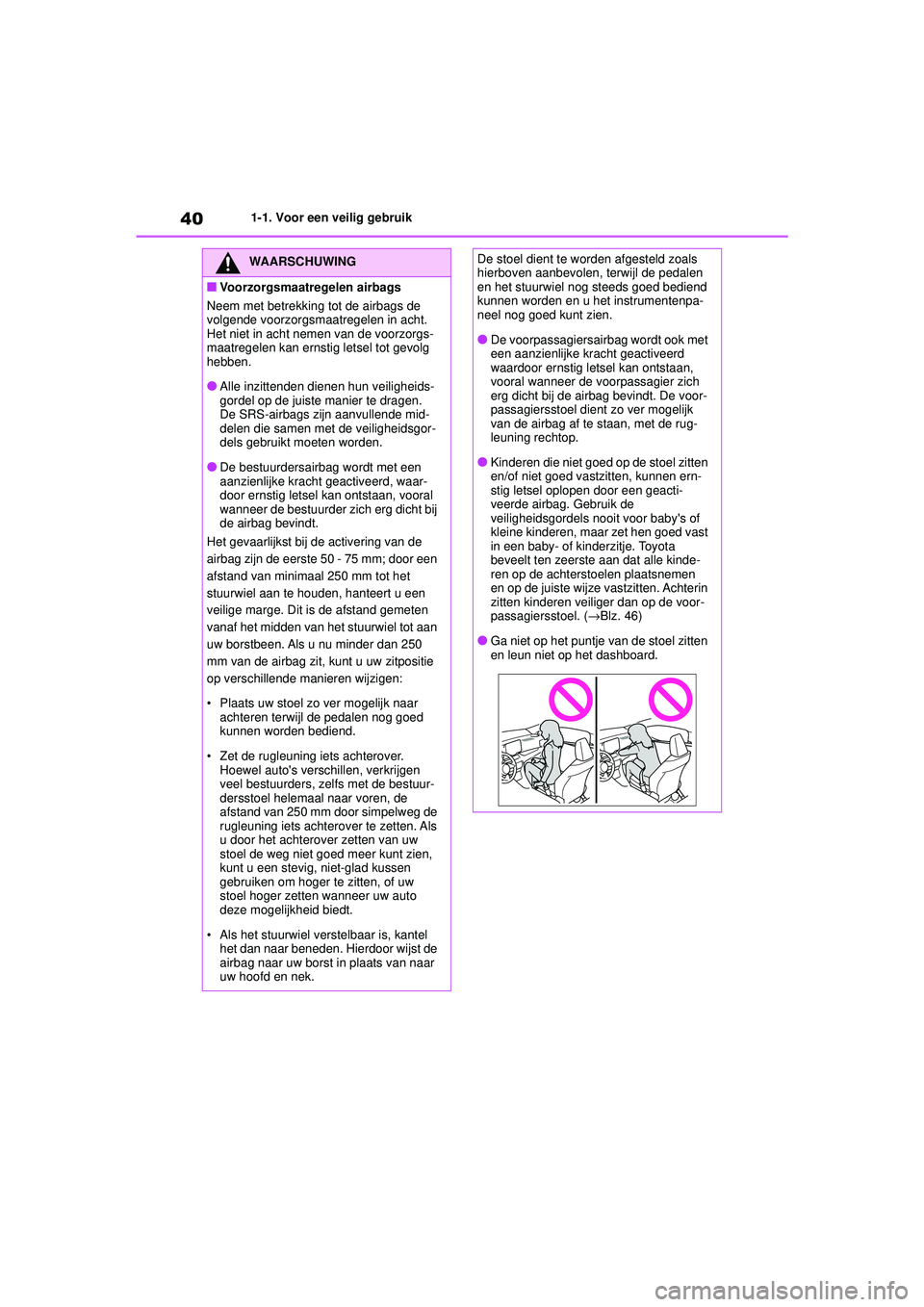

40
YARIS(HB) handleiding_Europa_MK0001_nl
1-1. Voor een veilig gebruik
WAARSCHUWING
■Voorzorgsmaatregelen airbags
Neem met betrekking tot de airbags de
volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
●Alle inzittenden dienen hun veiligheids-
gordel op de juiste manier te dragen.
De SRS-airbags zijn aanvullende mid-
delen die samen met de veiligheidsgor-
dels gebruikt moeten worden.
●De bestuurdersairbag wordt met een
aanzienlijke kracht geactiveerd, waar-
door ernstig letsel kan ontstaan, vooral
wanneer de bestuurder zich erg dicht bij
de airbag bevindt.
Het gevaarlijkst bij de activering van de
airbag zijn de eerste 50 - 75 mm; door een
afstand van minimaal 250 mm tot het
stuurwiel aan te houden, hanteert u een
veilige marge. Dit is de afstand gemeten
vanaf het midden van het stuurwiel tot aan
uw borstbeen. Als u nu minder dan 250
mm van de airbag zit, kunt u uw zitpositie
op verschillende manieren wijzigen:
• Plaats uw stoel zo ver mogelijk naar achteren terwijl de pedalen nog goed
kunnen worden bediend.
• Zet de rugleuning iets achterover. Hoewel auto's verschillen, verkrijgen
veel bestuurders, zelfs met de bestuur-
dersstoel helemaal naar voren, de
afstand van 250 mm door simpelweg de
rugleuning iets achterover te zetten. Als
u door het achterover zetten van uw
stoel de weg niet goed meer kunt zien,
kunt u een stevig, niet-glad kussen
gebruiken om hoger te zitten, of uw
stoel hoger zetten wanneer uw auto
deze mogelijkheid biedt.
• Als het stuurwiel verstelbaar is, kantel het dan naar beneden. Hierdoor wijst de
airbag naar uw borst in plaats van naar
uw hoofd en nek.
De stoel dient te worden afgesteld zoals
hierboven aanbevolen, terwijl de pedalen
en het stuurwiel nog steeds goed bediend
kunnen worden en u het instrumentenpa-
neel nog goed kunt zien.
●De voorpassagiersairbag wordt ook met
een aanzienlijke kracht geactiveerd
waardoor ernstig letsel kan ontstaan,
vooral wanneer de voorpassagier zich
erg dicht bij de airbag bevindt. De voor-
passagiersstoel dient zo ver mogelijk
van de airbag af te staan, met de rug-
leuning rechtop.
●Kinderen die niet goed op de stoel zitten
en/of niet goed vastzitten, kunnen ern-
stig letsel oplopen door een geacti-
veerde airbag. Gebruik de
veiligheidsgordels nooit voor baby's of
kleine kinderen, maar zet hen goed vast
in een baby- of kinderzitje. Toyota
beveelt ten zeerste aan dat alle kinde-
ren op de achterstoelen plaatsnemen
en op de juiste wijze vastzitten. Achterin
zitten kinderen veiliger dan op de voor-
passagiersstoel. ( →Blz. 46)
●Ga niet op het puntje van de stoel zitten
en leun niet op het dashboard.
YARIS(HB)_OM_Europe_OMK0001E.book Page 40 Thursday, March 12, 2020 9:10 AM

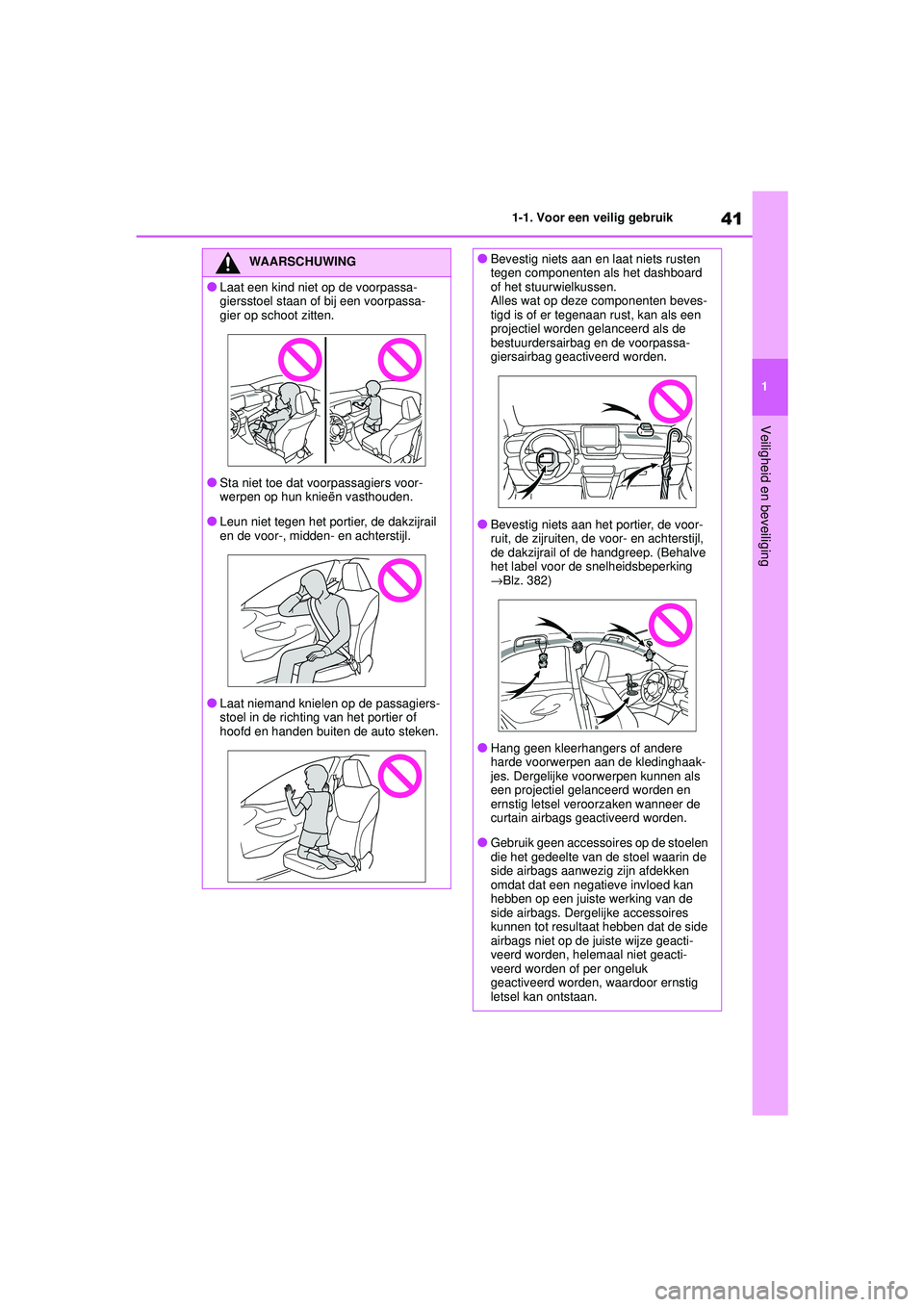

41
1
YARIS(HB) handleiding_Europa_MK0001_nl
1-1. Voor een veilig gebruik
Veiligheid en beveiliging
WAARSCHUWING
●Laat een kind niet op de voorpassa-
giersstoel staan of bij een voorpassa-
gier op schoot zitten.
●Sta niet toe dat voorpassagiers voor-
werpen op hun knieën vasthouden.
●Leun niet tegen het portier, de dakzijrail
en de voor-, midden- en achterstijl.
●Laat niemand knielen op de passagiers-
stoel in de richting van het portier of
hoofd en handen buiten de auto steken.
●Bevestig niets aan en laat niets rusten
tegen componenten als het dashboard
of het stuurwielkussen.
Alles wat op deze componenten beves-
tigd is of er tegenaan rust, kan als een
projectiel worden gelanceerd als de
bestuurdersairbag en de voorpassa-
giersairbag geactiveerd worden.
●Bevestig niets aan het portier, de voor-
ruit, de zijruiten, de voor- en achterstijl,
de dakzijrail of de handgreep. (Behalve
het label voor de snelheidsbeperking
→Blz. 382)
●Hang geen kleerhangers of andere
harde voorwerpen aan de kledinghaak-
jes. Dergelijke voorwerpen kunnen als
een projectiel gelanceerd worden en
ernstig letsel veroorzaken wanneer de
curtain airbags geactiveerd worden.
●Gebruik geen accessoires op de stoelen
die het gedeelte van de stoel waarin de
side airbags aanwezig zijn afdekken
omdat dat een negatieve invloed kan
hebben op een juiste werking van de
side airbags. Derge lijke accessoires
kunnen tot resultaat hebben dat de side
airbags niet op de juiste wijze geacti-
veerd worden, helemaal niet geacti-
veerd worden of per ongeluk
geactiveerd worden, waardoor ernstig
letsel kan ontstaan.
YARIS(HB)_OM_Europe_OMK0001E.book Page 41 Thursday, March 12, 2020 9:10 AM

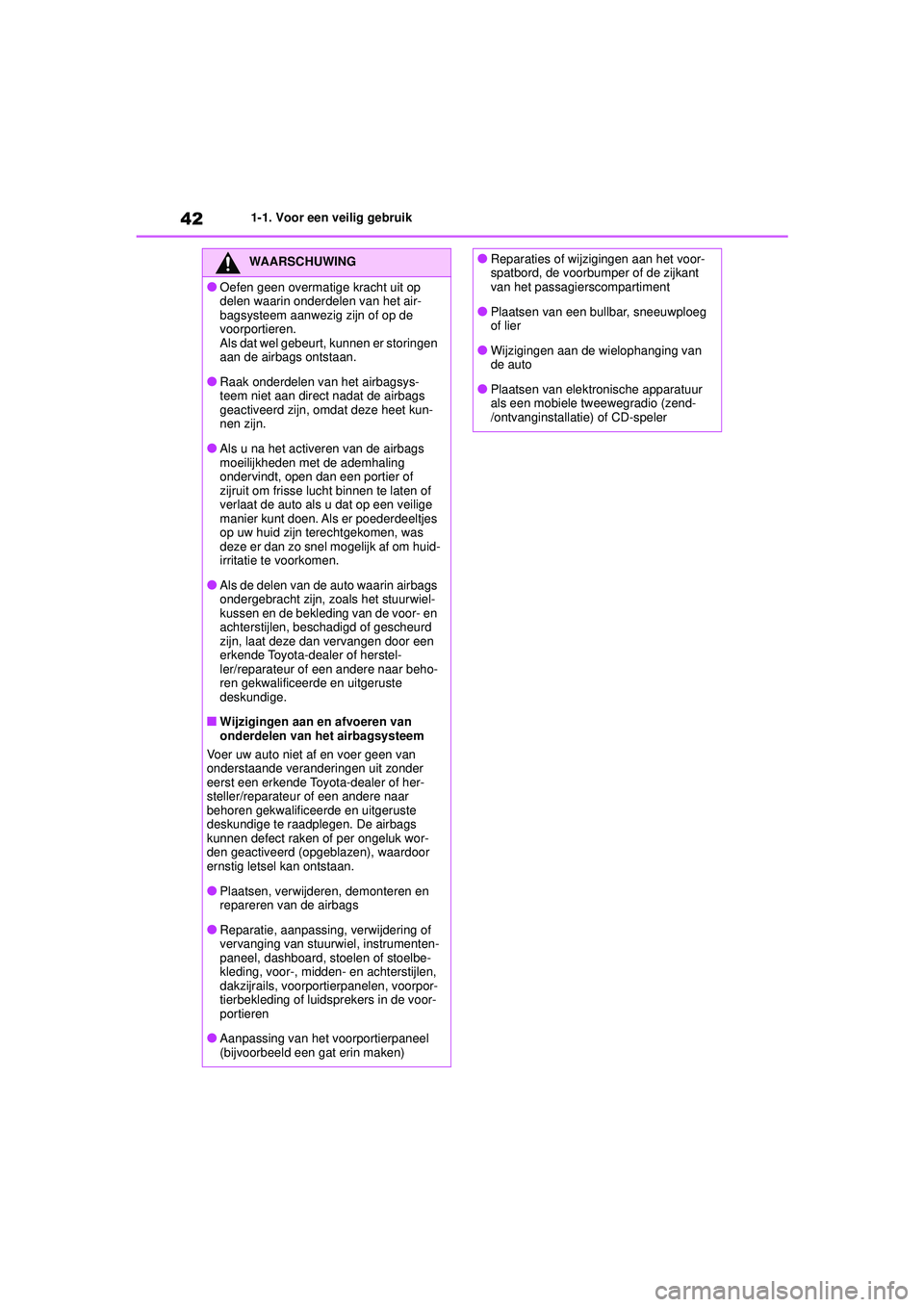

42
YARIS(HB) handleiding_Europa_MK0001_nl
1-1. Voor een veilig gebruik
WAARSCHUWING
●Oefen geen overmatige kracht uit op
delen waarin onderdelen van het air-
bagsysteem aanwezig zijn of op de
voorportieren.
Als dat wel gebeurt, kunnen er storingen
aan de airbags ontstaan.
●Raak onderdelen van het airbagsys-
teem niet aan direct nadat de airbags
geactiveerd zijn, omdat deze heet kun-
nen zijn.
●Als u na het activeren van de airbags
moeilijkheden met de ademhaling
ondervindt, open dan een portier of
zijruit om frisse lucht binnen te laten of
verlaat de auto als u dat op een veilige
manier kunt doen. Als er poederdeeltjes
op uw huid zijn terechtgekomen, was
deze er dan zo snel mogelijk af om huid-
irritatie te voorkomen.
●Als de delen van de auto waarin airbags
ondergebracht zijn, zoals het stuurwiel-
kussen en de bekleding van de voor- en
achterstijlen, beschadigd of gescheurd
zijn, laat deze dan vervangen door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
■Wijzigingen aan en afvoeren van
onderdelen van het airbagsysteem
Voer uw auto niet af en voer geen van
onderstaande veranderingen uit zonder
eerst een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige te raadplegen. De airbags
kunnen defect raken of per ongeluk wor-
den geactiveerd (opgeblazen), waardoor
ernstig letsel kan ontstaan.
●Plaatsen, verwijderen, demonteren en
repareren van de airbags
●Reparatie, aanpassing, verwijdering of
vervanging van stuurwiel, instrumenten-
paneel, dashboard, stoelen of stoelbe-
kleding, voor-, midden- en achterstijlen,
dakzijrails, voorportierpanelen, voorpor-
tierbekleding of luidsprekers in de voor-
portieren
●Aanpassing van het voorportierpaneel
(bijvoorbeeld een gat erin maken)
●Reparaties of wijzigingen aan het voor-
spatbord, de voorbumper of de zijkant
van het passagierscompartiment
●Plaatsen van een bullbar, sneeuwploeg
of lier
●Wijzigingen aan de wielophanging van
de auto
●Plaatsen van elektronische apparatuur
als een mobiele tweewegradio (zend-
/ontvanginstallatie) of CD-speler
YARIS(HB)_OM_Europe_OMK0001E.book Page 42 Thursday, March 12, 2020 9:10 AM

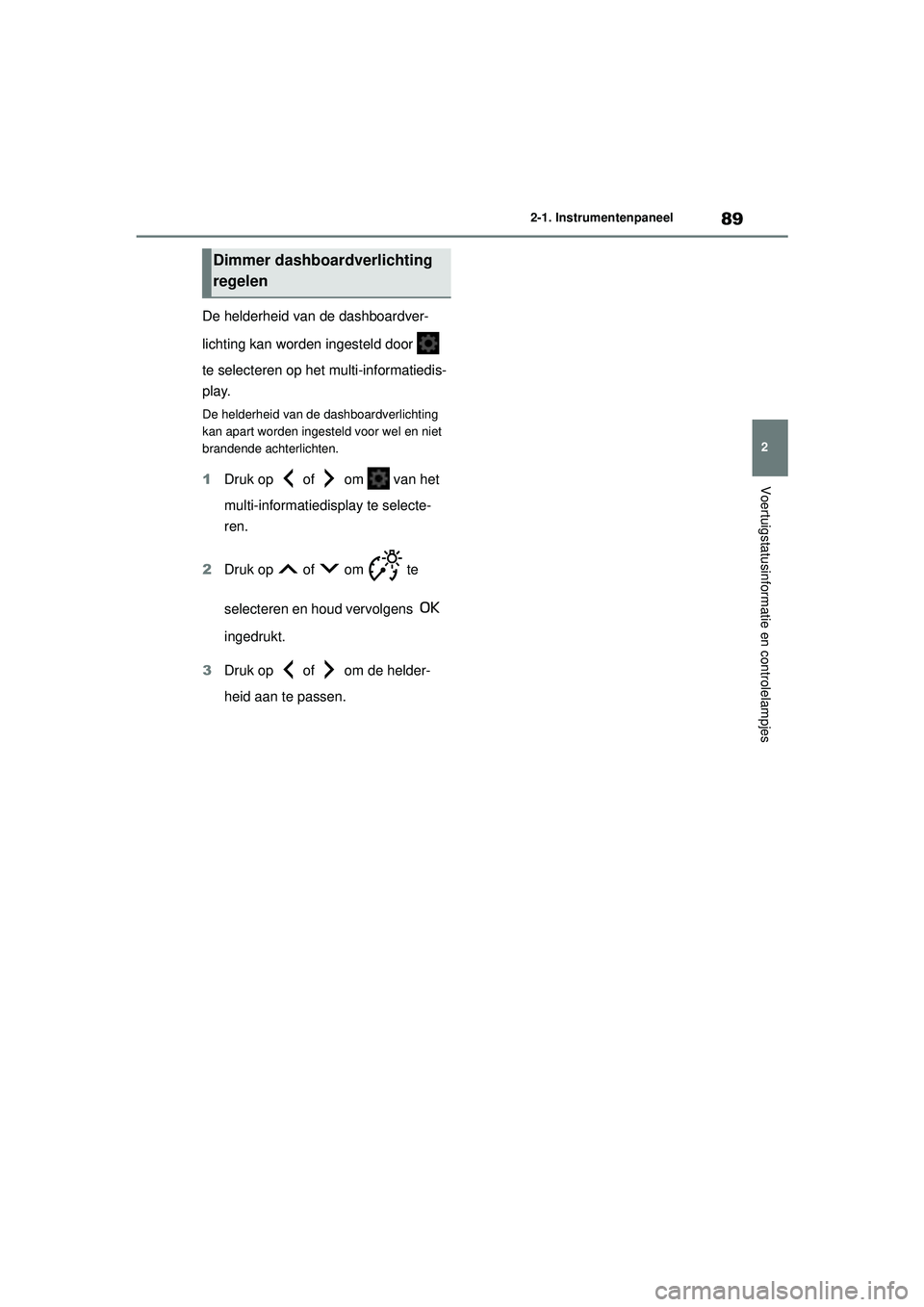

89
2
YARIS(HB) handleiding_Europa_MK0001_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
De helderheid van de dashboardver-
lichting kan worden ingesteld door
te selecteren op het multi-informatiedis-
play.
De helderheid van de dashboardverlichting
kan apart worden ingesteld voor wel en niet
brandende achterlichten.
1Druk op of om van het
multi-informatiedisplay te selecte-
ren.
2 Druk op of om te
selecteren en houd vervolgens
ingedrukt.
3 Druk op of om de helder-
heid aan te passen.
Dimmer dashboardverlichting
regelen
YARIS(HB)_OM_Europe_OMK0001E.book Page 89 Thursday, March 12, 2020 9:10 AM

93
2
YARIS(HB) handleiding_Europa_MK0001_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
■Scherm klokinstellingen (auto's met
navigatie-/multimediasysteem)
Als wordt weergegeven wanneer
wordt geselecteerd op het multi-informatie-
display, is er mogelijk een storing aanwezig in
het systeem. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
De helderheid van de dashboardver-
lichting kan worden ingesteld door
te selecteren op het multi-informatiedis-
play.
De helderheid van de dashboardverlichting
kan apart worden ingesteld voor wel en niet
brandende achterlichten.
1 Druk op of om van het
multi-informatiedisplay te selecte-
ren.
2 Druk op of om te
selecteren en houd vervolgens
ingedrukt.
3 Druk op of om de helder-
heid aan te passen.
■Display
Displayzone status ondersteunend
systeem
Geeft een afbeelding weer wanneer de
onderstaande systemen in werking zijn en
een ander menu-icoon dan wordt gese-
lecteerd:
• LTA (Lane Tracing Assist) (indien aanwe- zig) ( →Blz. 202)
• Dynamic Radar Cruise Control (indien
aanwezig) ( →Blz. 212)
• RSA (Road Sign Assist) (indien aanwezig) (→ Blz. 225)
Displayzone inhoud
Door menu-iconen te selecteren op het
multi-informatiedisplay kunnen verschil-
lende soorten rijgerelateerde informatie wor-
den weergegeven. Het multi-
informatiedisplay kan ook worden gebruikt
voor het wijzigen van de display-instellingen
en andere voertuiginstellingen.
Daarnaast worden in bepaalde situaties
pop-updisplays met waarschuwingen of tips
weergegeven.
Dimmer dashboardverlichting
regelen
Multi-infor matiedisplay
(ver ticaal display)
Weergave en menu-iconen
YARIS(HB)_OM_Europe_OMK0001E.book Page 93 Thursday, March 12, 2020 9:10 AM

125
3
YARIS(HB) handleiding_Europa_MK0001_nl
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
●Als u de elektronische sleutel bij u draagt
samen met de volgende apparaten die
radiogolven uitzenden
• De elektronische sleutel of een afstands- bediening van een andere auto die radio-
golven uitzendt
• Computers of pda's
• Digitale audioapparatuur
• Draagbare spelcomputers
●Als een metalen coating of metalen voor-
werpen aan de achterruit zijn bevestigd
●Wanneer de elektronische sleutel in de
buurt van een batterijlader of elektronische
apparaten wordt gehouden
●Wanneer de auto op een parkeerplaats
voor betaald parkeren staat waar radiogol-
ven worden verzonden
Vergrendel/ontgrendel de portieren op een
van de volgende manieren als de portieren
niet vergrendeld/ontgrendeld kunnen worden
met het Smart entry-systeem met startknop:
●Houd de elektronische sleutel dicht bij een
van de voorportiergrepen en activeer de
instapfunctie.
●Bedien de afstandsbediening.
Gebruik de mechanische sleutel als de por-
tieren niet kunnen worden vergrendeld/ont-
grendeld met de bovenstaande methoden.
( → Blz. 400)
Raadpleeg Blz. 400 als de motor niet kan
worden gestart met het Smart entry-systeem
met startknop.
■Aanwijzing voor de instapfunctie
●Zelfs als de elektronis che sleutel zich bin-
nen het detectiegebied bevindt, werkt het
systeem in de volgende gevallen mogelijk
niet juist:
• De elektronische sleut el bevindt zich te
dicht bij de ruit of buitenportiergreep, te
dicht bij de grond of te hoog als de portie-
ren worden vergrendeld of ontgrendeld.
• De elektronische sleut el ligt op het dash-
board, de bagageafdekking of de vloer, of
in een portiervak of het dashboardkastje
als de motor wordt gestart of de stand van
de startknop wordt gewijzigd.
●Laat de elektronische sleutel niet boven op
het dashboard of in de buurt van de por-
tiervakken liggen wanneer u de auto ver-
laat. Afhankelijk van de ontvangst van de
radiogolven wordt door de antenne moge-
lijk waargenomen dat de sleutel zich buiten
de auto bevindt en kunnen de portieren
worden vergrendeld vanaf de buitenzijde,
waardoor de elektronische sleutel moge-
lijk in de auto wordt opgesloten.
●Zolang de elektronisch e sleutel zich bin-
nen het detectiegebied bevindt, kunnen de
portieren door een willekeurige persoon
worden vergrendeld en ontgrendeld. De
auto kan echter alleen worden ontgrendeld
via de portieren die de elektronische sleu-
tel signaleren.
●Zelfs als de elektronische sleutel zich bui-
ten de auto bevindt, kan de motor mogelijk
gestart worden als de elektronische sleutel
zich in de buurt van de ruit bevindt.
●Als de sleutel zich binnen het ontvangstge-
bied bevindt en er een grote hoeveelheid
water op de portiergreep terechtkomt (bij-
voorbeeld tijdens een zware regenbui of
het wassen van de auto), kunnen de por-
tieren worden ontgrendeld of vergrendeld.
(Als de portieren niet worden geopend en
gesloten, worden deze na ongeveer 30
seconden automatisch weer vergrendeld.)
●Als de afstandsbediening wordt gebruikt
om de portieren te vergrendelen terwijl de
elektronische sleutel zich in de nabijheid
van de auto bevindt, bestaat de mogelijk-
heid dat de portieren niet ontgrendeld wor-
den door de instapfunctie. (Gebruik de
afstandsbediening om de portieren te ont-
grendelen.)
●Wanneer u de vergrendel- of ontgrendel-
sensor aanraakt terwijl u handschoenen
draagt, worden de portieren mogelijk niet
vergrendeld of ontgrendeld.
●Wanneer de vergrendelactie is uitgevoerd
met de vergrendelsensor, worden maxi-
maal tweemaal achter elkaar identificatie-
signalen getoond. Vervolgens worden
geen identificatiesignalen gegeven.
YARIS(HB)_OM_Europe_OMK0001E.book Page 125 Thursday, March 12, 2020 9:10 AM

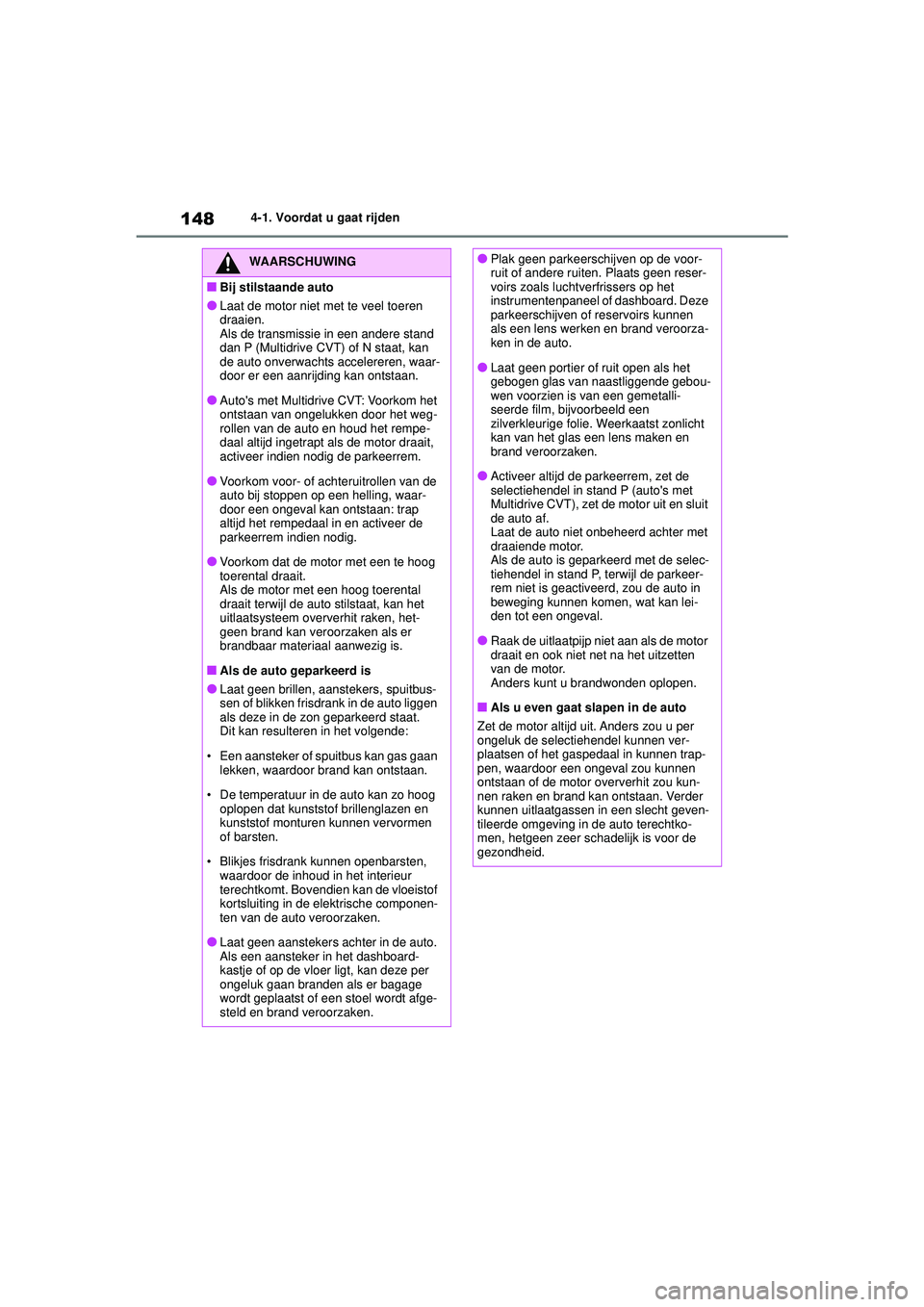

148
YARIS(HB) handleiding_Europa_MK0001_nl
4-1. Voordat u gaat rijden
WAARSCHUWING
■Bij stilstaande auto
●Laat de motor niet met te veel toeren
draaien.
Als de transmissie in een andere stand
dan P (Multidrive CVT) of N staat, kan
de auto onverwachts accelereren, waar-
door er een aanrijding kan ontstaan.
●Auto's met Multidrive CVT: Voorkom het
ontstaan van ongelukken door het weg-
rollen van de auto en houd het rempe-
daal altijd ingetrapt als de motor draait,
activeer indien nodig de parkeerrem.
●Voorkom voor- of achteruitrollen van de
auto bij stoppen op een helling, waar-
door een ongeval kan ontstaan: trap
altijd het rempedaal in en activeer de
parkeerrem indien nodig.
●Voorkom dat de motor met een te hoog
toerental draait.
Als de motor met een hoog toerental
draait terwijl de auto stilstaat, kan het
uitlaatsysteem oververhit raken, het-
geen brand kan veroorzaken als er
brandbaar materiaal aanwezig is.
■Als de auto geparkeerd is
●Laat geen brillen, aanstekers, spuitbus-
sen of blikken frisdrank in de auto liggen
als deze in de zon geparkeerd staat.
Dit kan resulteren in het volgende:
• Een aansteker of spuitbus kan gas gaan lekken, waardoor brand kan ontstaan.
• De temperatuur in de auto kan zo hoog oplopen dat kunststof brillenglazen en
kunststof monturen kunnen vervormen
of barsten.
• Blikjes frisdrank kunnen openbarsten, waardoor de inhoud in het interieur
terechtkomt. Bovendien kan de vloeistof
kortsluiting in de elektrische componen-
ten van de auto veroorzaken.
●Laat geen aanstekers achter in de auto.
Als een aansteker in het dashboard-
kastje of op de vloer ligt, kan deze per
ongeluk gaan branden als er bagage
wordt geplaatst of een stoel wordt afge-
steld en brand veroorzaken.
●Plak geen parkeerschijven op de voor-
ruit of andere ruiten. Plaats geen reser-
voirs zoals luchtverfrissers op het
instrumentenpaneel of dashboard. Deze
parkeerschijven of reservoirs kunnen
als een lens werken en brand veroorza-
ken in de auto.
●Laat geen portier of ruit open als het
gebogen glas van naastliggende gebou-
wen voorzien is van een gemetalli-
seerde film, bijvoorbeeld een
zilverkleurige folie. Weerkaatst zonlicht
kan van het glas een lens maken en
brand veroorzaken.
●Activeer altijd de parkeerrem, zet de
selectiehendel in stand P (auto's met
Multidrive CVT), zet de motor uit en sluit
de auto af.
Laat de auto niet onbeheerd achter met
draaiende motor.
Als de auto is geparkeerd met de selec-
tiehendel in stand P, terwijl de parkeer-
rem niet is geactiveerd, zou de auto in
beweging kunnen komen, wat kan lei-
den tot een ongeval.
●Raak de uitlaatpijp niet aan als de motor
draait en ook niet net na het uitzetten
van de motor.
Anders kunt u brandwonden oplopen.
■Als u even gaat slapen in de auto
Zet de motor altijd uit. Anders zou u per
ongeluk de selectiehendel kunnen ver-
plaatsen of het gaspedaal in kunnen trap-
pen, waardoor een ongeval zou kunnen
ontstaan of de motor oververhit zou kun-
nen raken en brand kan ontstaan. Verder
kunnen uitlaatgassen in een slecht geven-
tileerde omgeving in de auto terechtko-
men, hetgeen zeer schadelijk is voor de
gezondheid.
YARIS(HB)_OM_Europe_OMK0001E.book Page 148 Thursday, March 12, 2020 9:10 AM
