1-2. Hybridsystem
Trygghet och säkerhet
Hybridsystem, säkerhetsåtgärder

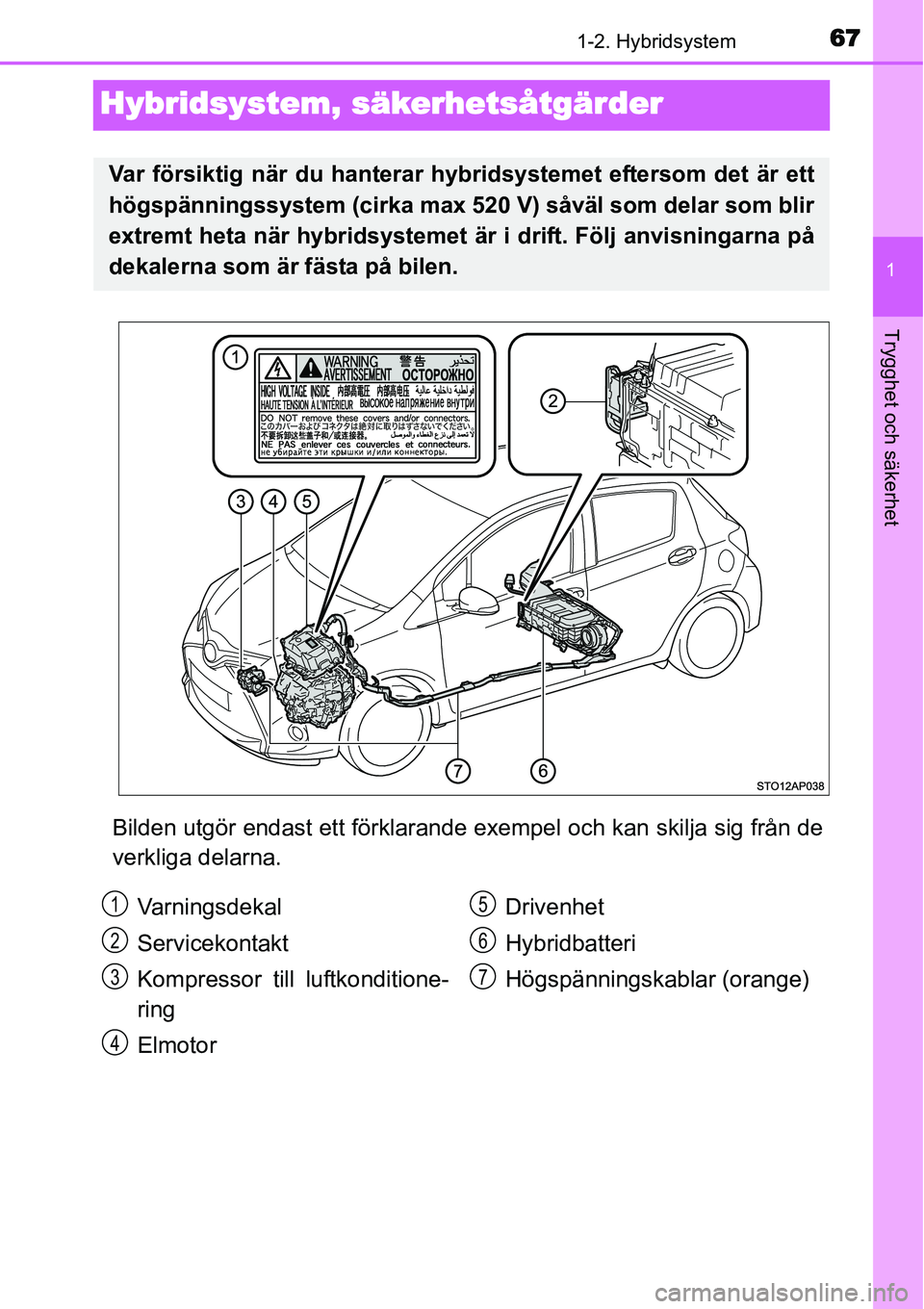

Bilden utgör endast ett förklarande exempel och kan skilja sig från de
verkliga delarna.
Var försiktig när du hanterar hybridsystemet eftersom det är ett
högspänningssystem (cirka max 520 V) såväl som delar som blir
extremt heta när hybridsystemet är i drift. Följ anvisningarna på
dekalerna som är fästa på bilen.
Varningsdekal
Servicekontakt
Kompressor till luftkonditione-
ring
ElmotorDrivenhet
Hybridbatteri
Högspänningskablar (orange)1
2
3
4
5
6
7

691-2. Hybridsystem
1
Trygghet och säkerhet
■Hybridbatteri
Hybridbatteriet har begränsad livslängd. Hybridbatteriets livslängd kan
variera beroende på körstil och körförhållanden.
■Försäkran om överensstämmelse
Denna modell överensstämmer med kravet för vätgasutsläpp enligt standar-
den ECE100 (Säkerhet i elbatteridrivna fordon).
VA R N I N G
■Säkerhetsåtgärder högspänning
Denna bil har både likström (DC) och växelström (AC) med hög spänning
samt ett 12-voltsystem. Både likströmmen och växelströmmen är mycket
farliga och kan orsaka svåra brännskador eller elektriska stötar vilket kan
leda till svåra eller livshotande skador.
●Du ska aldrig vidröra, ta isär, demontera eller byta ut högspänningskompo-
nenter, högspänningskablar eller deras anslutningar.
●Hybridsystemet kan bli mycket varmt efter start eftersom det utnyttjar hög-
spänning. Var mycket försiktig med såväl högspänningen som den höga
temperaturen och lyd alltid texten på varningsdekalerna som är fästa på
bilen.
■Försiktighet vid bilolyckor
Observera följande säkerhetsanvisningar för att minska risken för svåra
eller livshotande skador:
●Kör av bilen från vägen, ansätt parkeringsbromsen, för växelspaken till
läge P och stäng av hybridsystemet.
●Rör aldrig högspänningskomponenter, kablar och anslutningsdon.
●Rör aldrig elkablar som sticker ut utanför eller inne i bilen. Du kan få en
livsfarlig elektrisk stöt. Rör aldrig någon kabel i elsystemet.
●Om vätska läcker ut från någon del av bilen får du inte röra vätskan. Det
kan vara starkt alkalisk elektrolyt från hybridbatteriet. Om du får vätska på
huden eller i ögonen ska du omedelbart skölja bort den med stora mäng-
der vatten eller, om möjligt, med borsyrelösning. Uppsök omedelbart läka-
re.
●Försök aldrig att öppna inspektionsöpp-
ningen till servicekontakten som är pla-
cerad under baksätet. Servicekontakten,
som är en del av högspänningssyste-
met, ska bara användas vid servicetillfäl-
len.

1964-6. Körtips

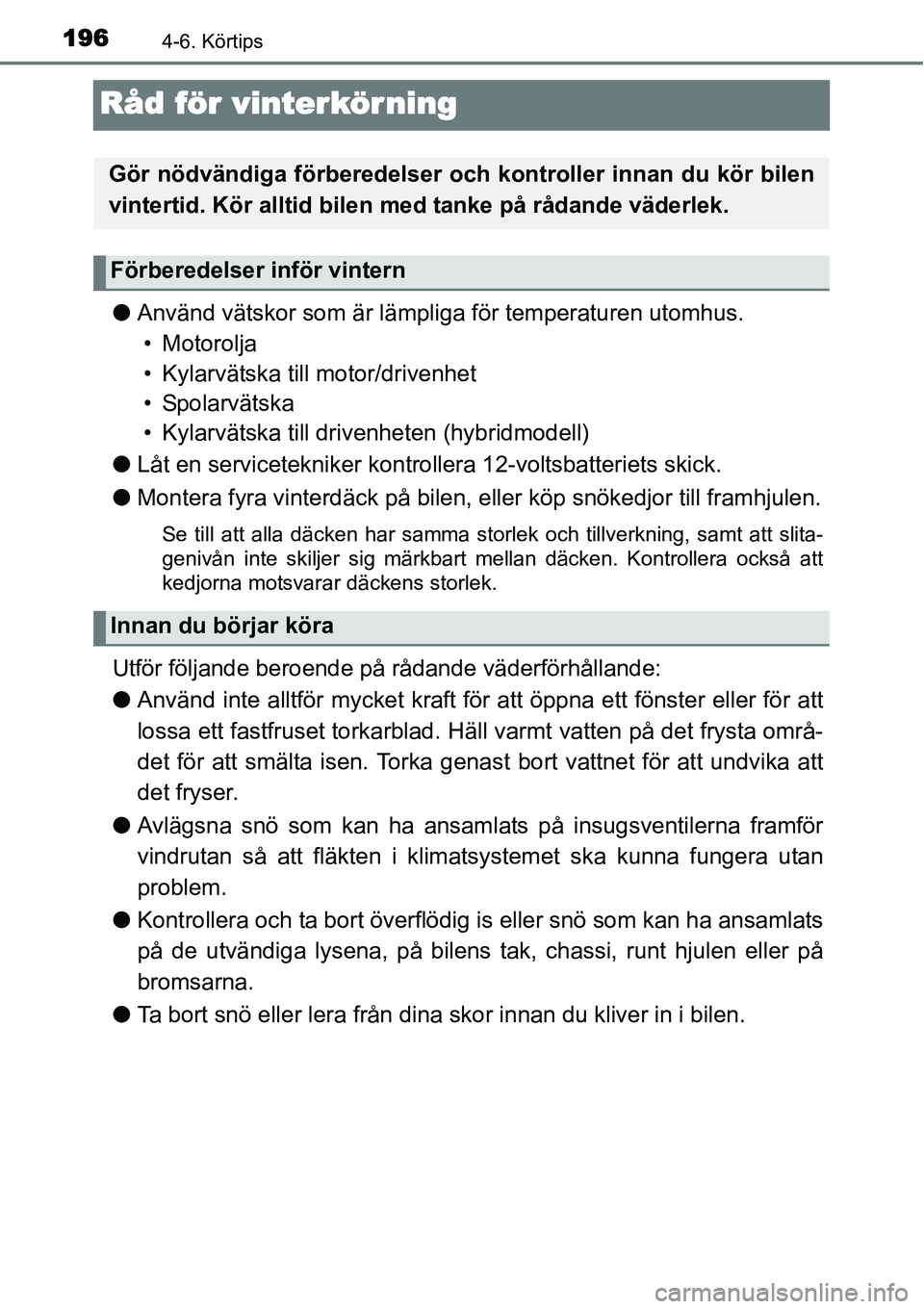

Råd för vinterkör ning
●Använd vätskor som är lämpliga för temperaturen utomhus.
• Motorolja
• Kylarvätska till motor/drivenhet
•Spolarvätska
• Kylarvätska till drivenheten (hybridmodell)
●Låt en servicetekniker kontrollera 12-voltsbatteriets skick.
●Montera fyra vinterdäck på bilen, eller köp snökedjor till framhjulen.
Se till att alla däcken har samma storlek och tillverkning, samt att slita-
genivån inte skiljer sig märkbart mellan däcken. Kontrollera också att
kedjorna motsvarar däckens storlek.
Utför följande beroende på rådande väderförhållande:
●Använd inte alltför mycket kraft för att öppna ett fönster eller för att
lossa ett fastfruset torkarblad. Häll varmt vatten på det frysta områ-
det för att smälta isen. Torka genast bort vattnet för att undvika att
det fryser.
●Avlägsna snö som kan ha ansamlats på insugsventilerna framför
vindrutan så att fläkten i klimatsystemet ska kunna fungera utan
problem.
●Kontrollera och ta bort överflödig is eller snö som kan ha ansamlats
på de utvändiga lysena, på bilens tak, chassi, runt hjulen eller på
bromsarna.
●Ta bort snö eller lera från dina skor innan du kliver in i bilen.
Gör nödvändiga förberedelser och kontroller innan du kör bilen
vintertid. Kör alltid bilen med tanke på rådande väderlek.
Förberedelser inför vintern
Innan du börjar köra

2667-2. Underhåll

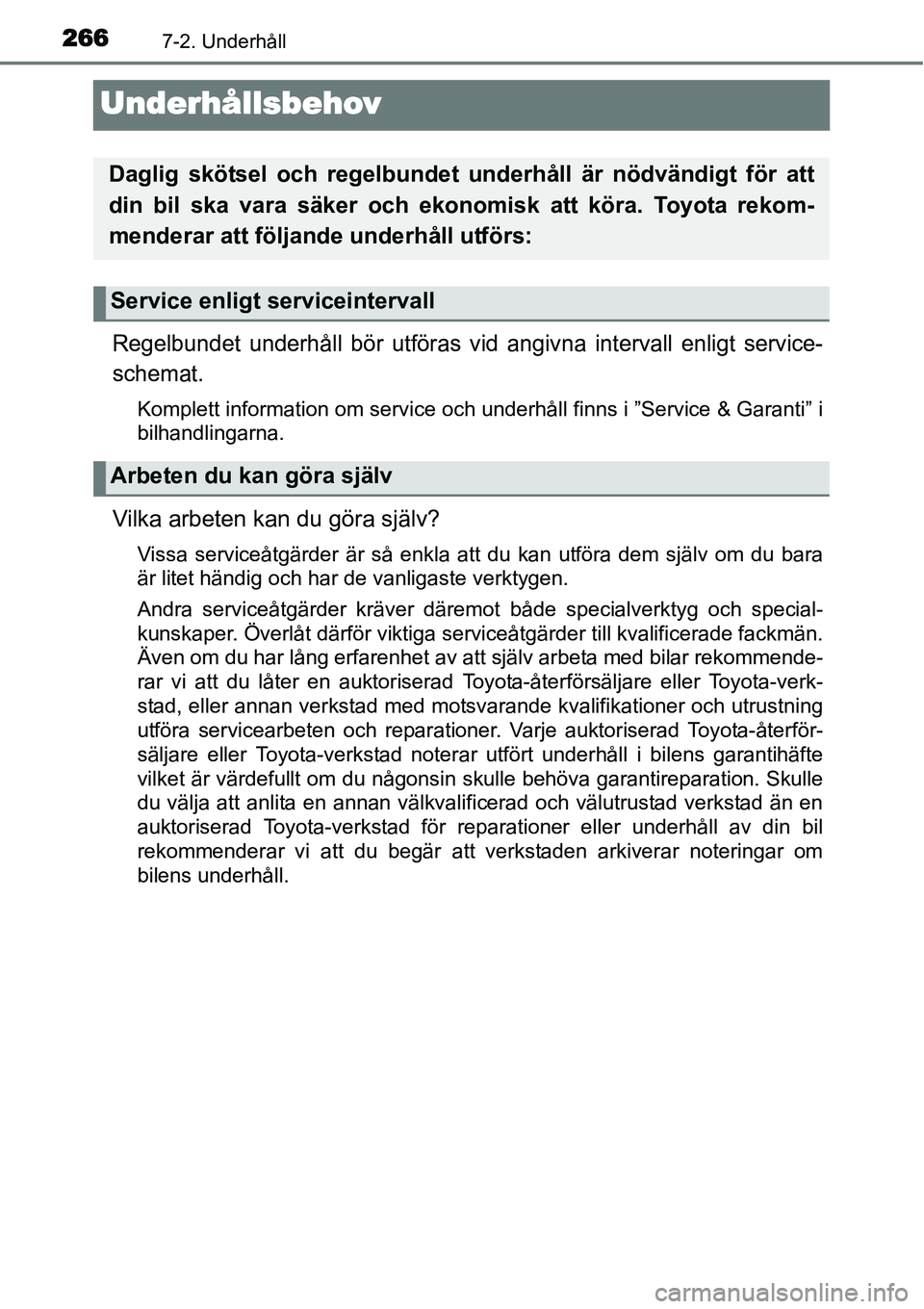

Underhållsbehov
Regelbundet underhåll bör utföras vid angivna intervall enligt service-
schemat.
Komplett information om service och underhåll finns i ”Service & Garanti” i
bilhandlingarna.
Vilka arbeten kan du göra själv?
Vissa serviceåtgärder är så enkla att du kan utföra dem själv om du bara
är litet händig och har de vanligaste verktygen.
Andra serviceåtgärder kräver däremot både specialverktyg och special-
kunskaper. Överlåt därför viktiga serviceåtgärder till kvalificerade fackmän.
Även om du har lång erfarenhet av att själv arbeta med bilar rekommende-
rar vi att du låter en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och utrustning
utföra servicearbeten och reparationer. Varje auktoriserad Toyota-återför-
säljare eller Toyota-verkstad noterar utfört underhåll i bilens garantihäfte
vilket är värdefullt om du någonsin skulle behöva garantireparation. Skulle
du välja att anlita en annan välkvalificerad och välutrustad verkstad än en
auktoriserad Toyota-verkstad för reparationer eller underhåll av din bil
rekommenderar vi att du begär att verkstaden arkiverar noteringar om
bilens underhåll.
Daglig skötsel och regelbundet underhåll är nödvändigt för att
din bil ska vara säker och ekonomisk att köra. Toyota rekom-
menderar att följande underhåll utförs:
Service enligt serviceintervall
Arbeten du kan göra själv

2677-2. Underhåll
7
Underhåll och skötsel

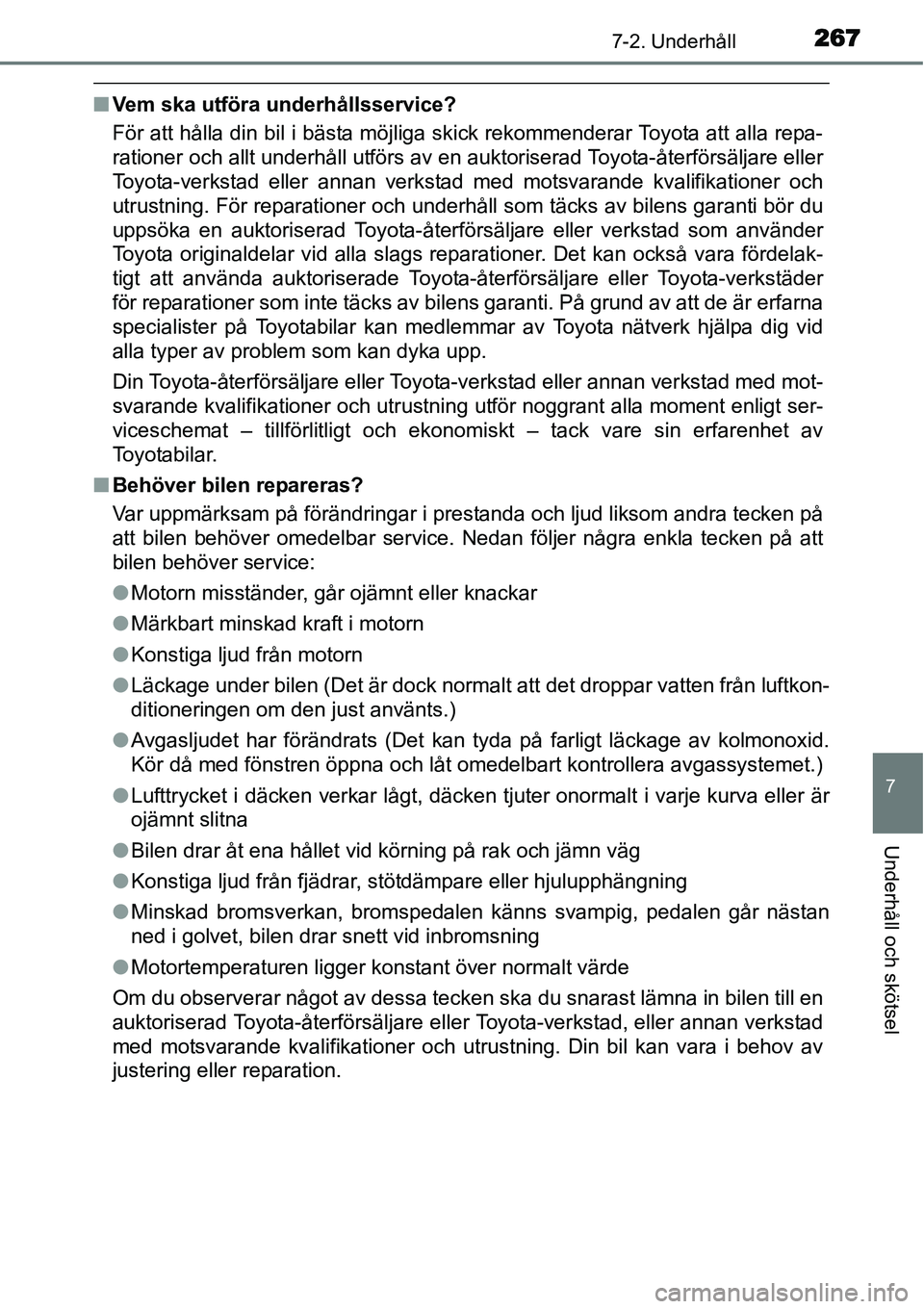

■Vem ska utföra underhållsservice?
För att hålla din bil i bästa möjliga skick rekommenderar Toyota att alla repa-
rationer och allt underhåll utförs av en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning. För reparationer och underhåll som täcks av bilens garanti bör du
uppsöka en auktoriserad Toyota-återförsäljare eller verkstad som använder
Toyota originaldelar vid alla slags reparationer. Det kan också vara fördelak-
tigt att använda auktoriserade Toyota-återförsäljare eller Toyota-verkstäder
för reparationer som inte täcks av bilens garanti. På grund av att de är erfarna
specialister på Toyotabilar kan medlemmar av Toyota nätverk hjälpa dig vid
alla typer av problem som kan dyka upp.
Din Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning utför noggrant alla moment enligt ser-
viceschemat – tillförlitligt och ekonomiskt – tack vare sin erfarenhet av
Toyotabilar.
■Behöver bilen repareras?
Var uppmärksam på förändringar i prestanda och ljud liksom andra tecken på
att bilen behöver omedelbar service. Nedan följer några enkla tecken på att
bilen behöver service:
●Motorn misständer, går ojämnt eller knackar
●Märkbart minskad kraft i motorn
●Konstiga ljud från motorn
●Läckage under bilen (Det är dock normalt att det droppar vatten från luftkon-
ditioneringen om den just använts.)
●Avgasljudet har förändrats (Det kan tyda på farligt läckage av kolmonoxid.
Kör då med fönstren öppna och låt omedelbart kontrollera avgassystemet.)
●Lufttrycket i däcken verkar lågt, däcken tjuter onormalt i varje kurva eller är
ojämnt slitna
●Bilen drar åt ena hållet vid körning på rak och jämn väg
●Konstiga ljud från fjädrar, stötdämpare eller hjulupphängning
●Minskad bromsverkan, bromspedalen känns svampig, pedalen går nästan
ned i golvet, bilen drar snett vid inbromsning
●Motortemperaturen ligger konstant över normalt värde
Om du observerar något av dessa tecken ska du snarast lämna in bilen till en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning. Din bil kan vara i behov av
justering eller reparation.

2697-3. Arbeten du kan göra själv
7
Underhåll och skötsel

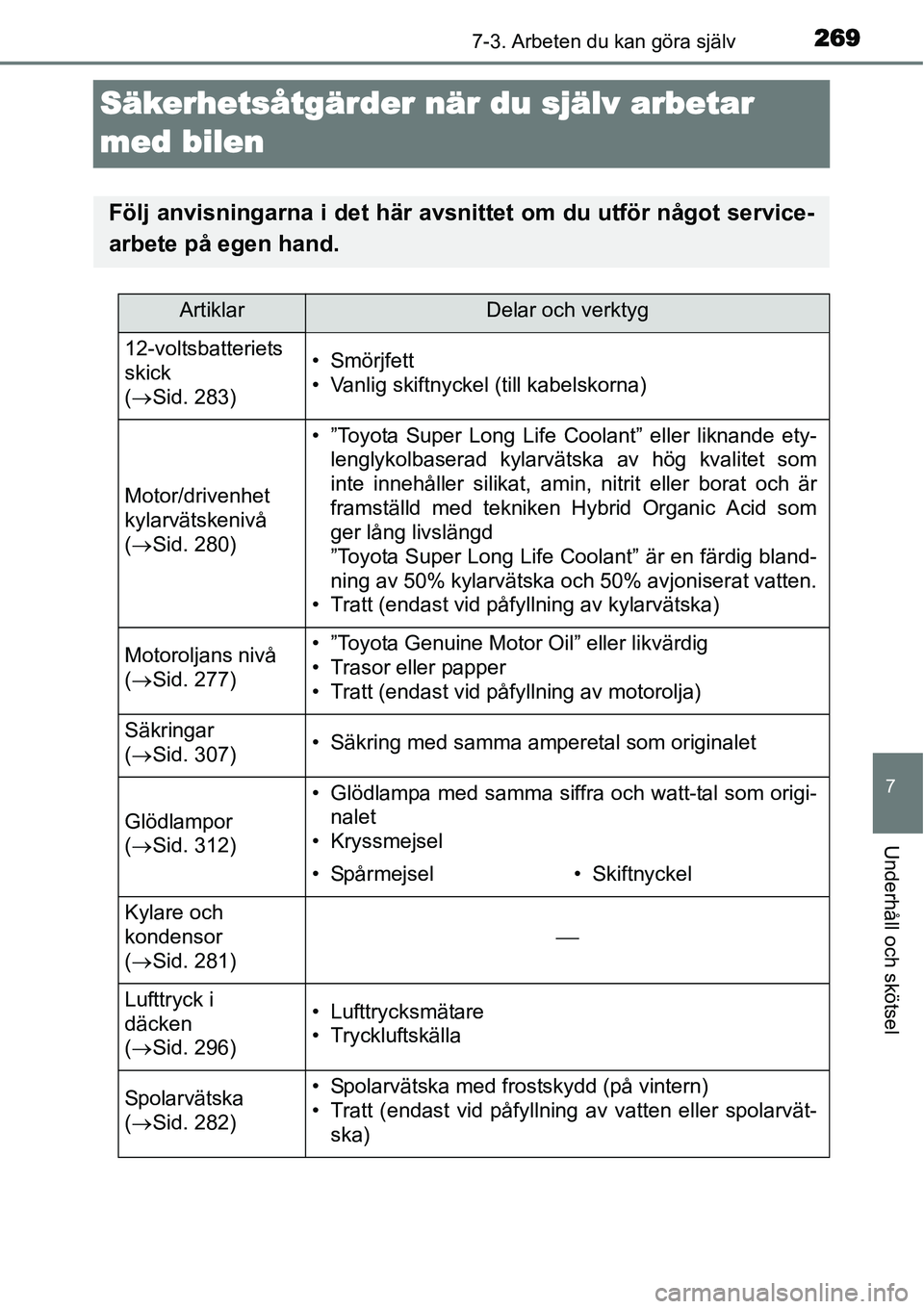

Säkerhetsåtgärder när du själv arbetar
med bilen
Följ anvisningarna i det här avsnittet om du utför något service-
arbete på egen hand.
ArtiklarDelar och verktyg
12-voltsbatteriets
skick
(→Sid. 283)• Smörjfett
• Vanlig skiftnyckel (till kabelskorna)
Motor/drivenhet
kylarvätskenivå
(→Sid. 280)
• ”Toyota Super Long Life Coolant” eller liknande ety-
lenglykolbaserad kylarvätska av hög kvalitet som
inte innehåller silikat, amin, nitrit eller borat och är
framställd med tekniken Hybrid Organic Acid som
ger lång livslängd
”Toyota Super Long Life Coolant” är en färdig bland-
ning av 50% kylarvätska och 50% avjoniserat vatten.
• Tratt (endast vid påfyllning av kylarvätska)
Motoroljans nivå
(→Sid. 277)• ”Toyota Genuine Motor Oil” eller likvärdig
• Trasor eller papper
• Tratt (endast vid påfyllning av motorolja)
Säkringar
(→Sid. 307)• Säkring med samma amperetal som originalet
Glödlampor
(→Sid. 312)
• Glödlampa med samma siffra och watt-tal som origi-
nalet
• Kryssmejsel
• Spårmejsel• Skiftnyckel
Kylare och
kondensor
(→Sid. 281)
⎯
Lufttryck i
däcken
(→Sid. 296)• Lufttrycksmätare
• Tryckluftskälla
Spolarvätska
(→Sid. 282)• Spolarvätska med frostskydd (på vintern)
• Tratt (endast vid påfyllning av vatten eller spolarvät-
ska)

2897-3. Arbeten du kan göra själv
7
Underhåll och skötsel

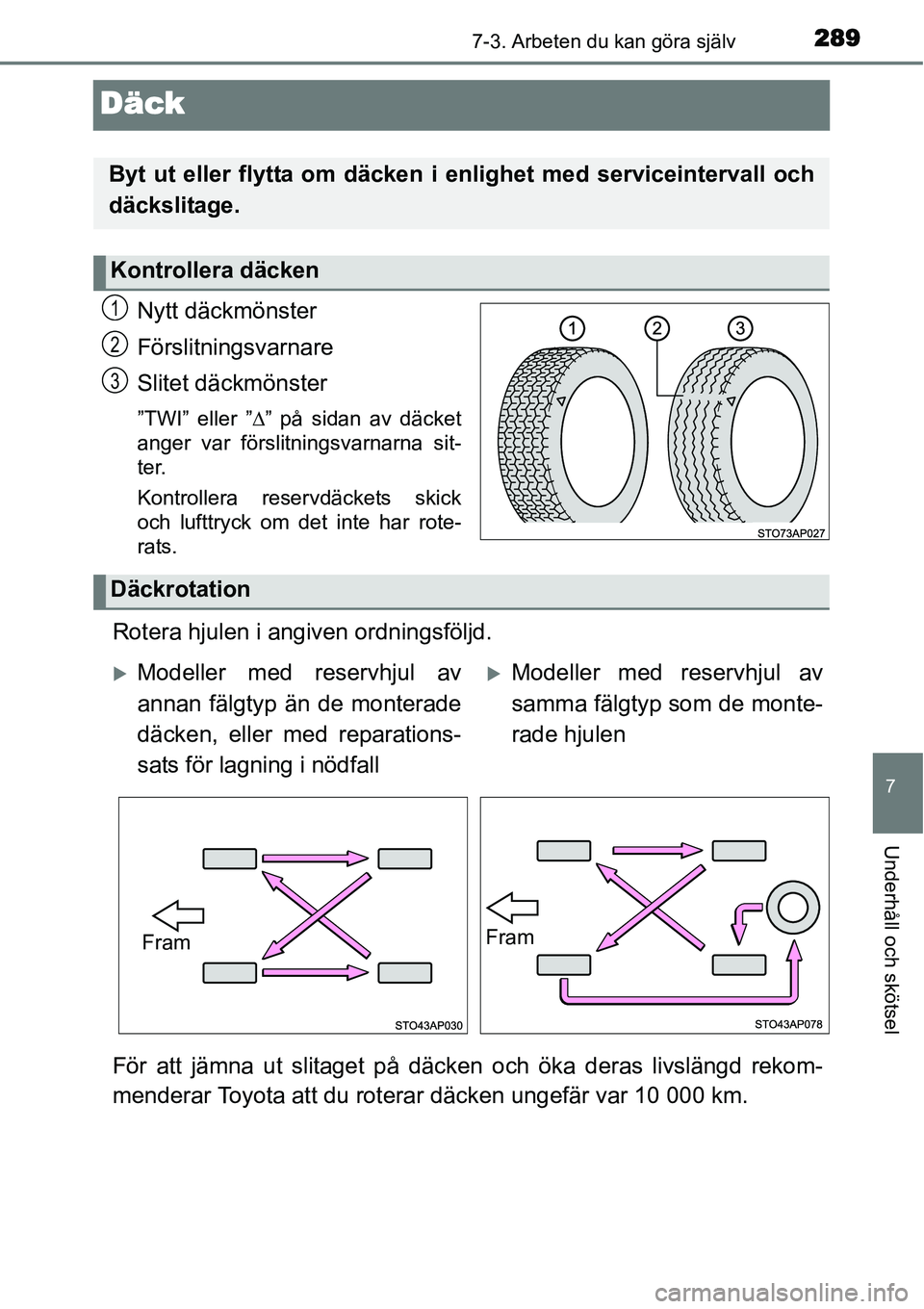

Däck
Nytt däckmönster
Förslitningsvarnare
Slitet däckmönster
”TWI” eller ”Δ” på sidan av däcket
anger var förslitningsvarnarna sit-
ter.
Kontrollera reservdäckets skick
och lufttryck om det inte har rote-
rats.
Rotera hjulen i angiven ordningsföljd.
För att jämna ut slitaget på däcken och öka deras livslängd rekom-
menderar Toyota att du roterar däcken ungefär var 10 000 km.
Byt ut eller flytta om däcken i enlighet med serviceintervall och
däckslitage.
Kontrollera däcken
1
2
3
Däckrotation
XModeller med reservhjul av
annan fälgtyp än de monterade
däcken, eller med reparations-
sats för lagning i nödfallXModeller med reservhjul av
samma fälgtyp som de monte-
rade hjulen
FramFram

3027-3. Arbeten du kan göra själv
Ta bort locket till filtret.
Ta bort luftkonditioneringsfiltret
och ersätt det med ett nytt.
Markeringarna ”↑UP” på filtret ska
riktas uppåt.
■Kontrollintervall
Granska och byt luftkonditioneringsfiltret enligt bilens serviceschema. Filtret
kan behöva bytas tidigare om bilen används i dammiga miljöer eller områden
med tung trafik. (Beträffande serviceintervall, se ”Service & Garanti” i bilhand-
lingarna för din Toyota.)
■Om luftströmmen från ventilerna minskar kraftigt
Filtret kan vara igensatt. Kontrollera filtret och byt det vid behov.
5
6
OBSERVERA
■När du använder luftkonditioneringen
Se till att ett filter alltid är monterat.
Om luftkonditioneringen används med filtret borttaget kan systemet skadas.

3989-1. Specifikationer

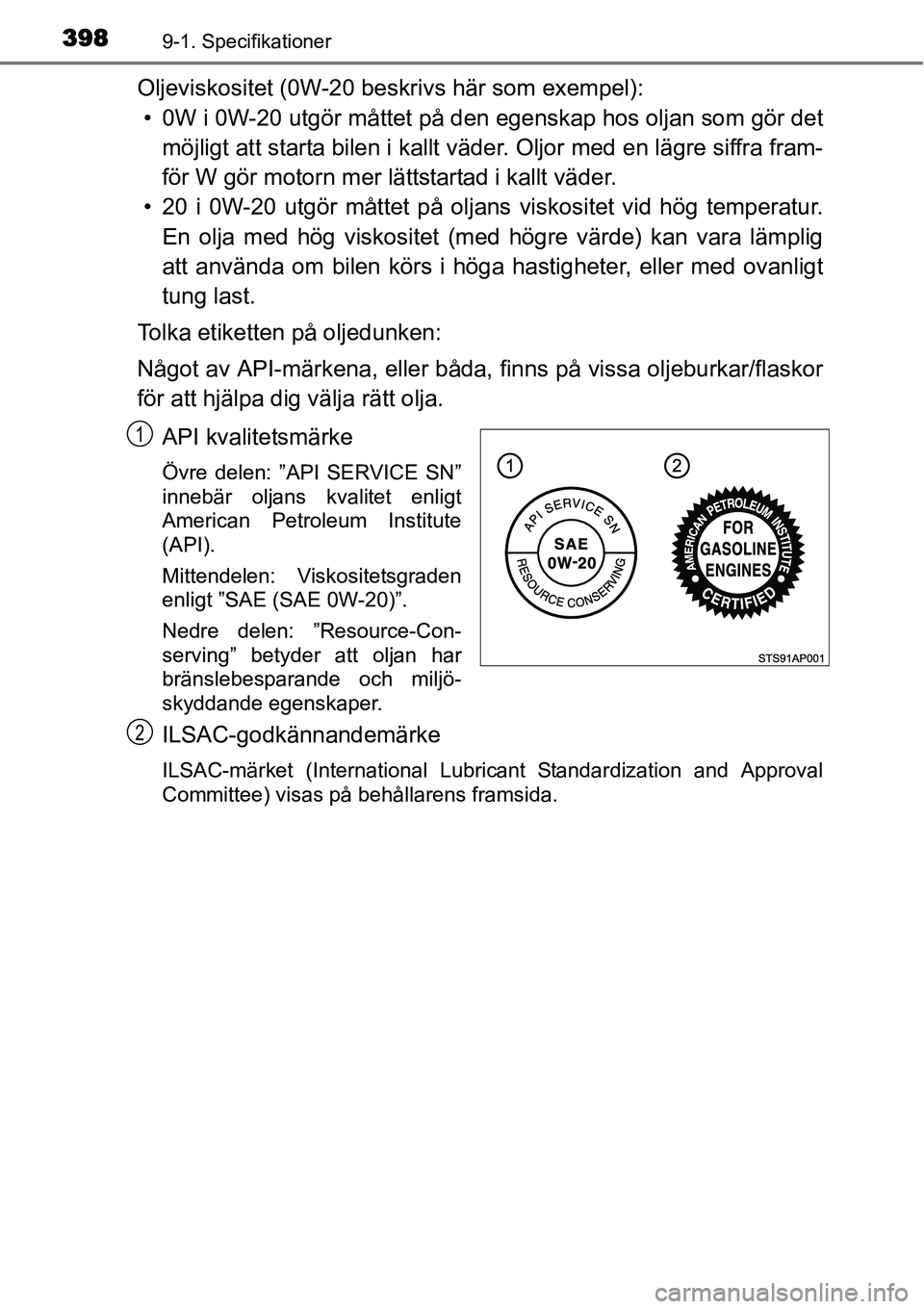

Oljeviskositet (0W-20 beskrivs här som exempel):
• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.
API kvalitetsmärke
Övre delen: ”API SERVICE SN”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mittendelen: Viskositetsgraden
enligt ”SAE (SAE 0W-20)”.
Nedre delen: ”Resource-Con-
serving” betyder att oljan har
bränslebesparande och miljö-
skyddande egenskaper.
ILSAC-godkännandemärke
ILSAC-märket (International Lubricant Standardization and Approval
Committee) visas på behållarens framsida.
1
2

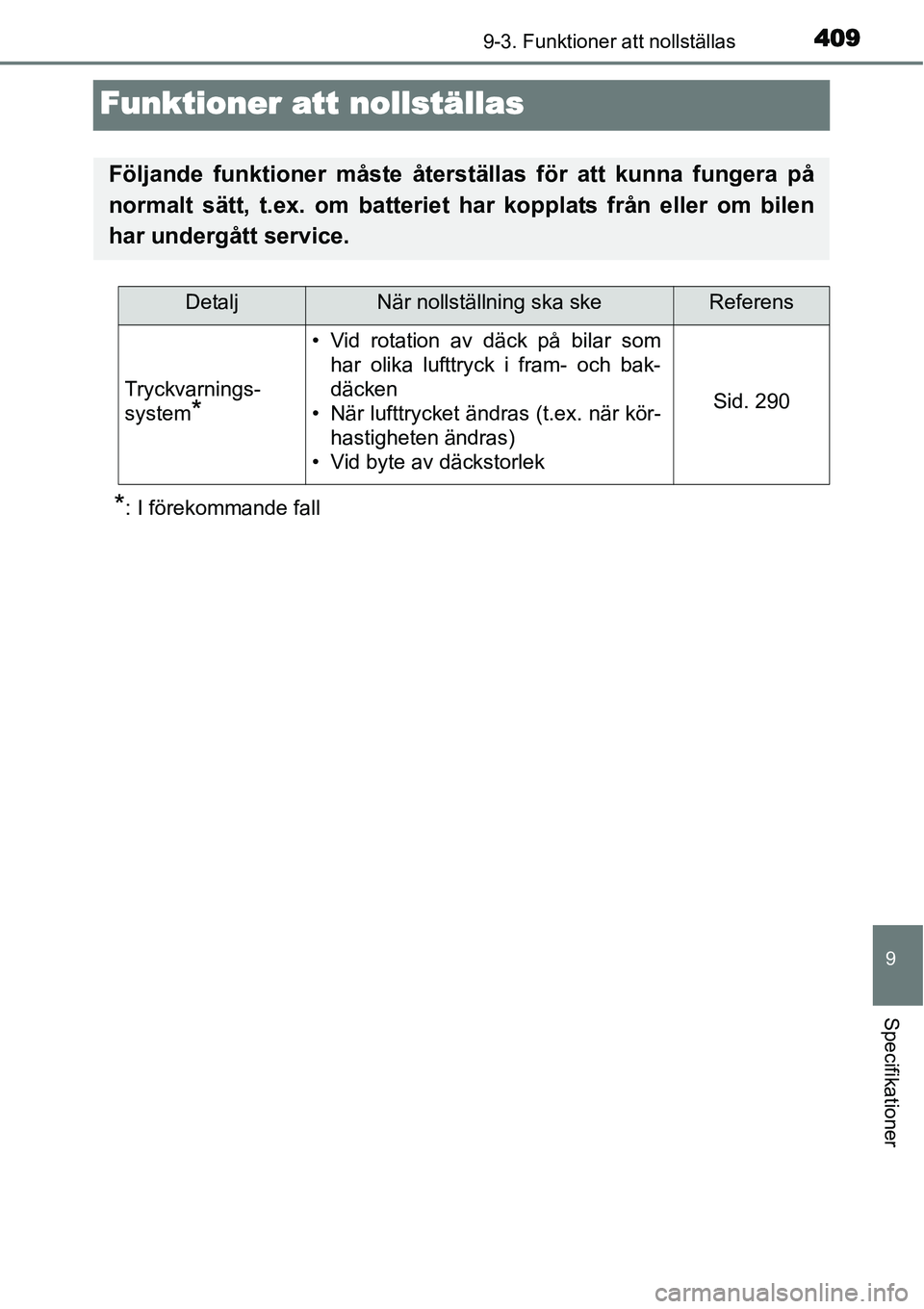

4099-3. Funktioner att nollställas
9
Specifikationer
Funktioner att nollställas
*: I förekommande fall
Följande funktioner måste återställas för att kunna fungera på
normalt sätt, t.ex. om batteriet har kopplats från eller om bilen
har undergått service.
DetaljNär nollställning ska skeReferens
Tryckvarnings-
system
*
• Vid rotation av däck på bilar som
har olika lufttryck i fram- och bak-
däcken
• När lufttrycket ändras (t.ex. när kör-
hastigheten ändras)
• Vid byte av däckstorlekSid. 290
