display TOYOTA YARIS HYBRID 2015 Instruksjoner for bruk (in Norwegian)

INNHOLD2
OM52G10NOTil informasjon ................................6
Slik leser du denne håndboken ....10
Lete opp et emne .........................11
Bildeinnholdsfortegnelse ..............12
1-1. For sikker bruk
Før du begynner å kjøre ......22
Kjøresikkerhet ......................24
Sikkerhetsbelter ...................26
SRS-kollisjonsputer .............33
Manuell av/på-bryter for kollisjonspute .....................44
Sikkerhetsinformasjon for barn ..............................46
Barneseter ...........................47
Montere barneseter .............57
Advarsler om eksos .............66
1-2. Hybridsystem Funksjoner for hybridsystemet ..................67
Forholdsregler for hybridsystem .....................71
1-3. Tyverisikringssystem Startsperresystem................76
Dobbelt låsesystem .............77
2. Instrumentpanel Indikatorer og varsellamper ......................80
Instrumenter og målere .......85
Multiinformasjonsdisplay......88
Skjerm for energimonitor/ -forbruk ..............................92 3-1. Informasjon om nøkler
Nøkler.................................. 98
3-2. Åpne, lukke og låse dørene
Sidedører .......................... 104
Bakluke ............................. 110
Smart inngangs- og startsystem...................... 116
3-3. Justere setene Forseter ............................. 124
Bakseter ............................ 126
Hodestøtter ....................... 129
3-4. Justere rattet og speilene
Ratt.................................... 131
Innvendig speil .................. 133
Utvendige speil ................. 135
3-5. Åpne og lukke vinduene Elektriske vinduer .............. 138
1Sikkerhet
2Instrumentpanel
3Bruk av
komponentene
OM52G10NO.book Page 2 Friday, April 29, 2016 9:58 AM

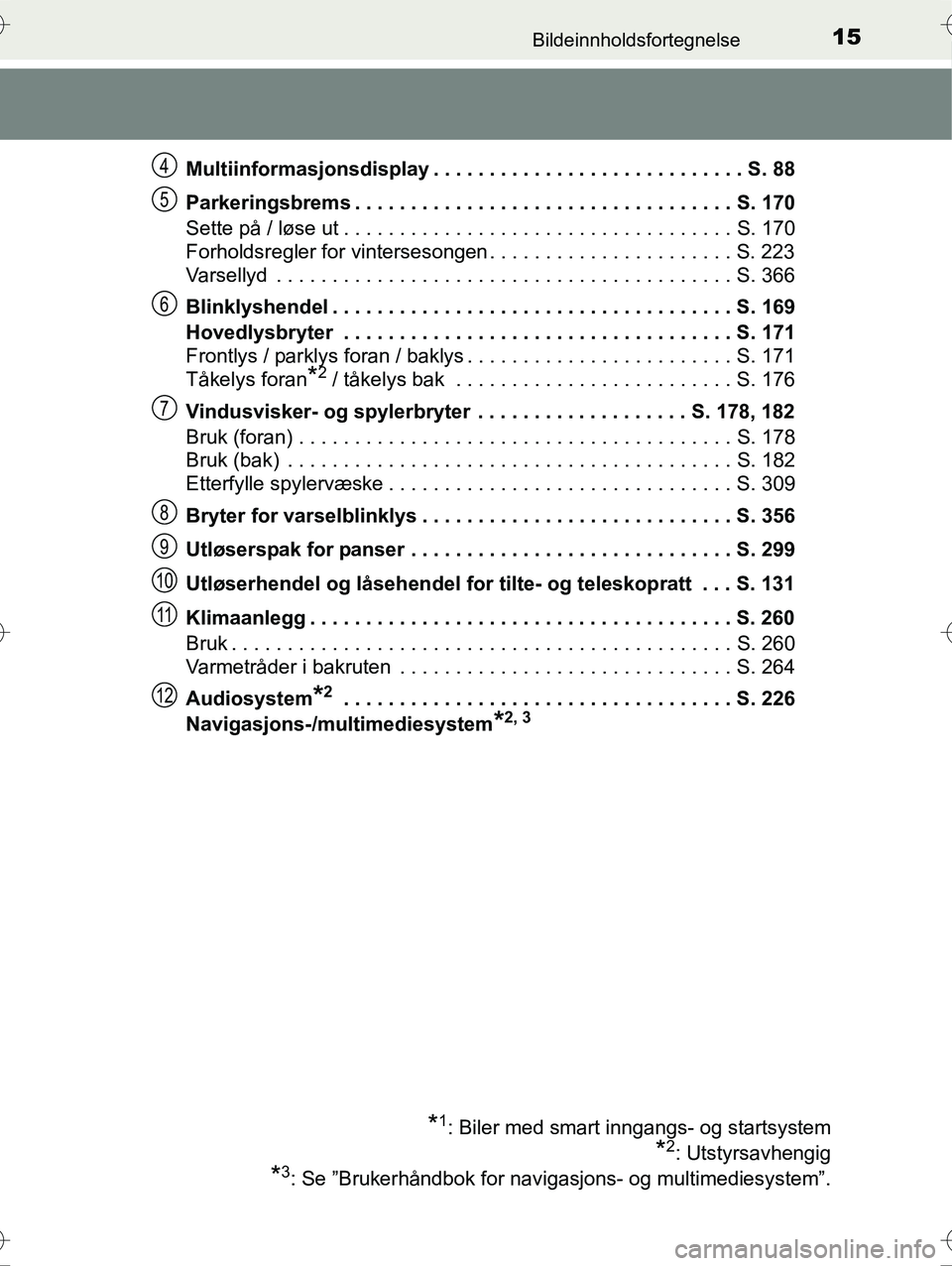

15Bildeinnholdsfortegnelse
OM52G10NOMultiinformasjonsdisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 88
Parkeringsbrems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 170
Sette på / løse ut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 170
Forholdsregler for vintersesongen . . . . . . . . . . . . . . . . . . . . . . S. 223
Varsellyd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 366
Blinklyshendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 169
Hovedlysbryter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 171
Frontlys / parklys foran / baklys . . . . . . . . . . . . . . . . . . . . . . . . S. 171
Tåkelys foran
*2 / tåkelys bak . . . . . . . . . . . . . . . . . . . . . . . . . S. 176
Vindusvisker- og spylerbryter . . . . . . . . . . . . . . . . . . . S. 178, 182
Bruk (foran) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 178
Bruk (bak) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 182
Etterfylle spylervæske . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 309
Bryter for varselblinklys . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 356
Utløserspak for panser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 299
Utløserhendel og låsehendel for tilte- og teleskopratt . . . S. 131
Klimaanlegg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 260
Bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 260
Varmetråder i bakruten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 264
Audiosystem
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 226
Navigasjons-/multimediesystem
*2, 3
*1: Biler med smart inngangs- og startsystem
*2: Utstyrsavhengig
*3: Se ”Brukerhåndbok for navigasjons- og multimediesystem”.
4
5
6
7
8
9
10
11
12
OM52G10NO.book Page 15 Friday, April 29, 2016 9:58 AM

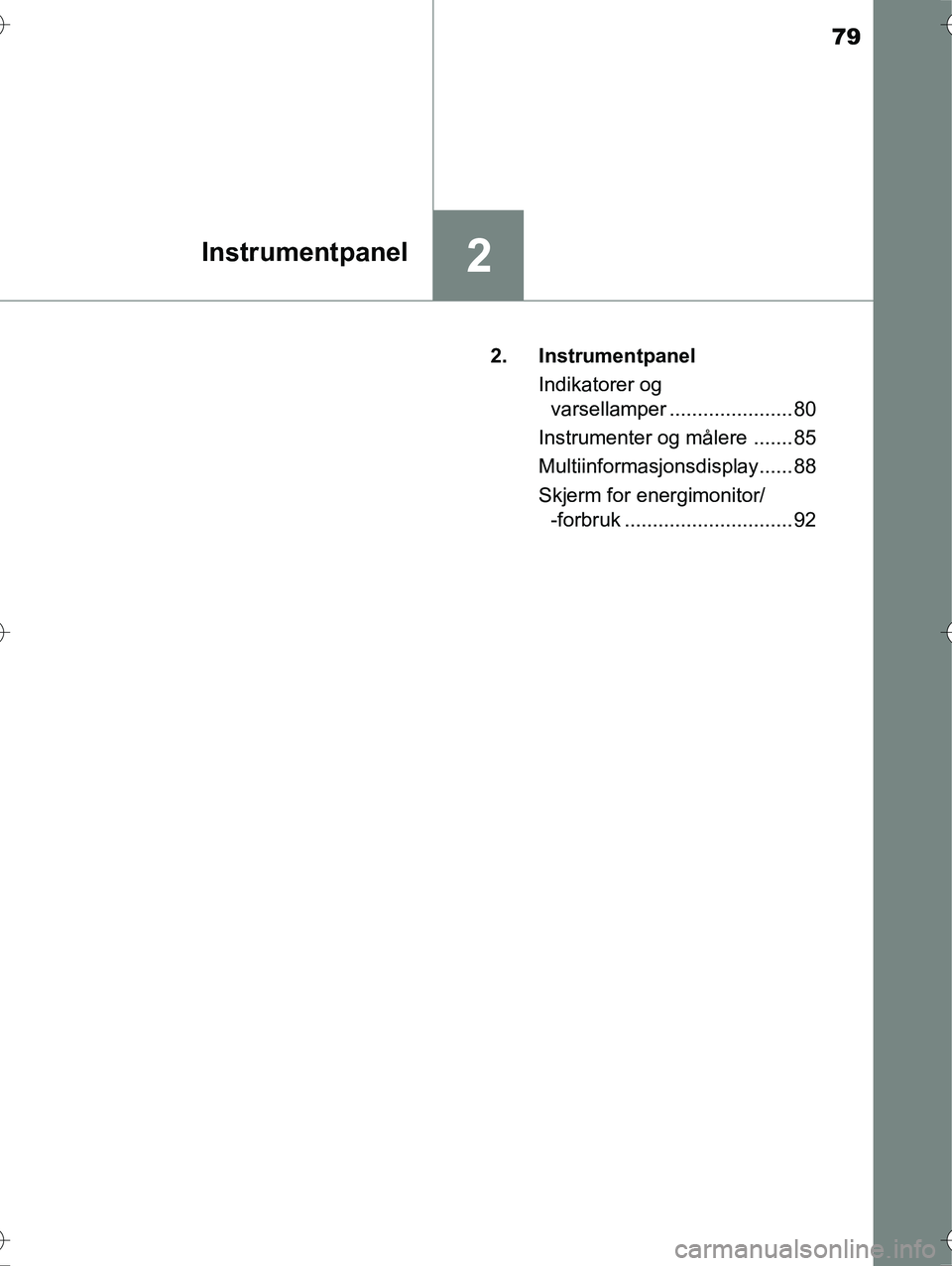

79
2Instrumentpanel
OM52G10NO2. Instrumentpanel
Indikatorer og varsellamper ...................... 80
Instrumenter og målere ....... 85
Multiinformasjonsdisplay...... 88
Skjerm for energimonitor/ -forbruk .............................. 92
OM52G10NO.book Page 79 Friday, April 29, 2016 9:58 AM

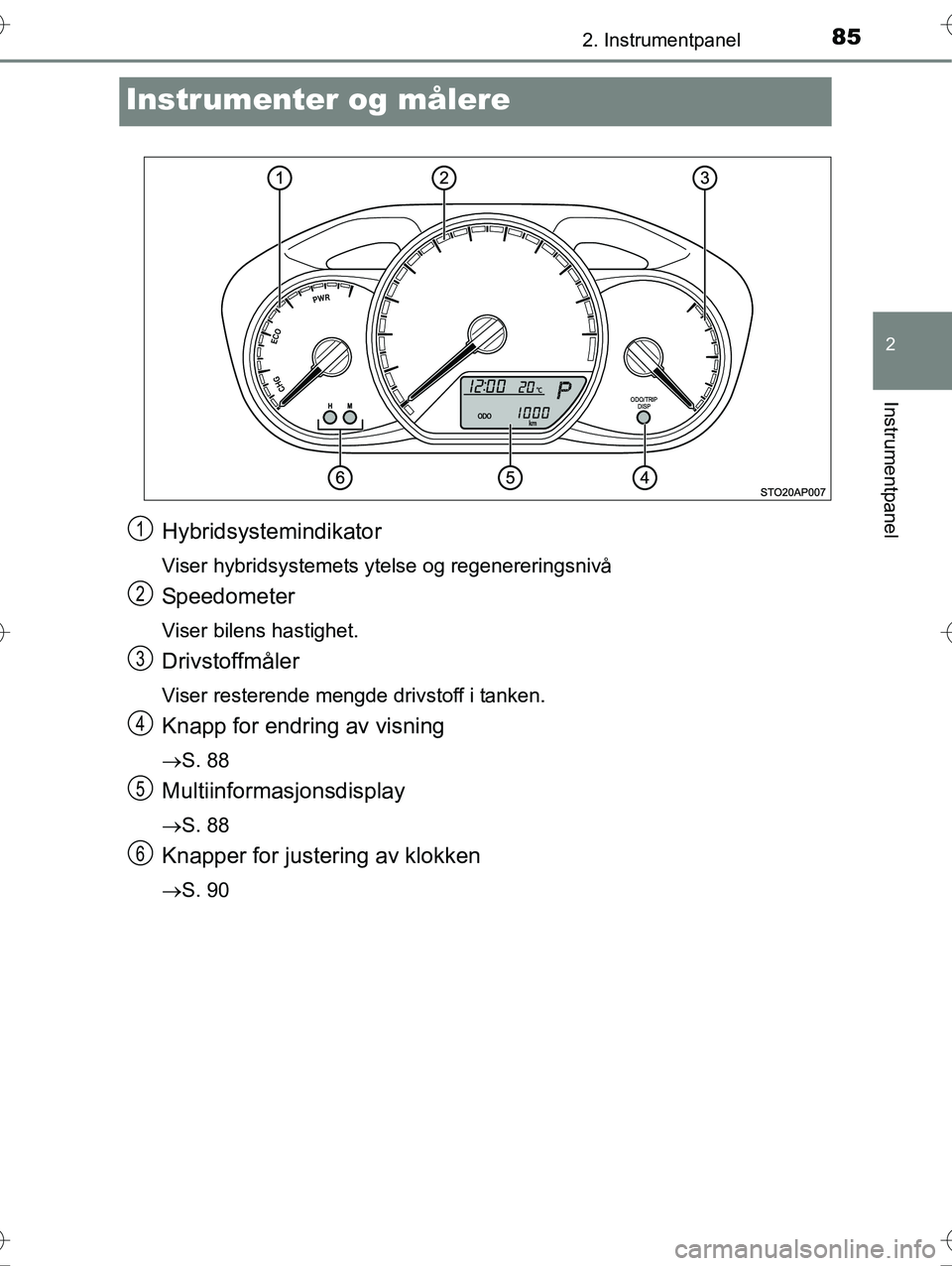

85
2
2. Instrumentpanel
Instrumentpanel
OM52G10NO
Instrumenter og målere
Hybridsystemindikator
Viser hybridsystemets ytelse og regenereringsnivå
Speedometer
Viser bilens hastighet.
Drivstoffmåler
Viser resterende mengde drivstoff i tanken.
Knapp for endring av visning
S. 88
Multiinformasjonsdisplay
S. 88
Knapper for justering av klokken
S. 90
1
2
3
4
5
6
OM52G10NO.book Page 85 Friday, April 29, 2016 9:58 AM

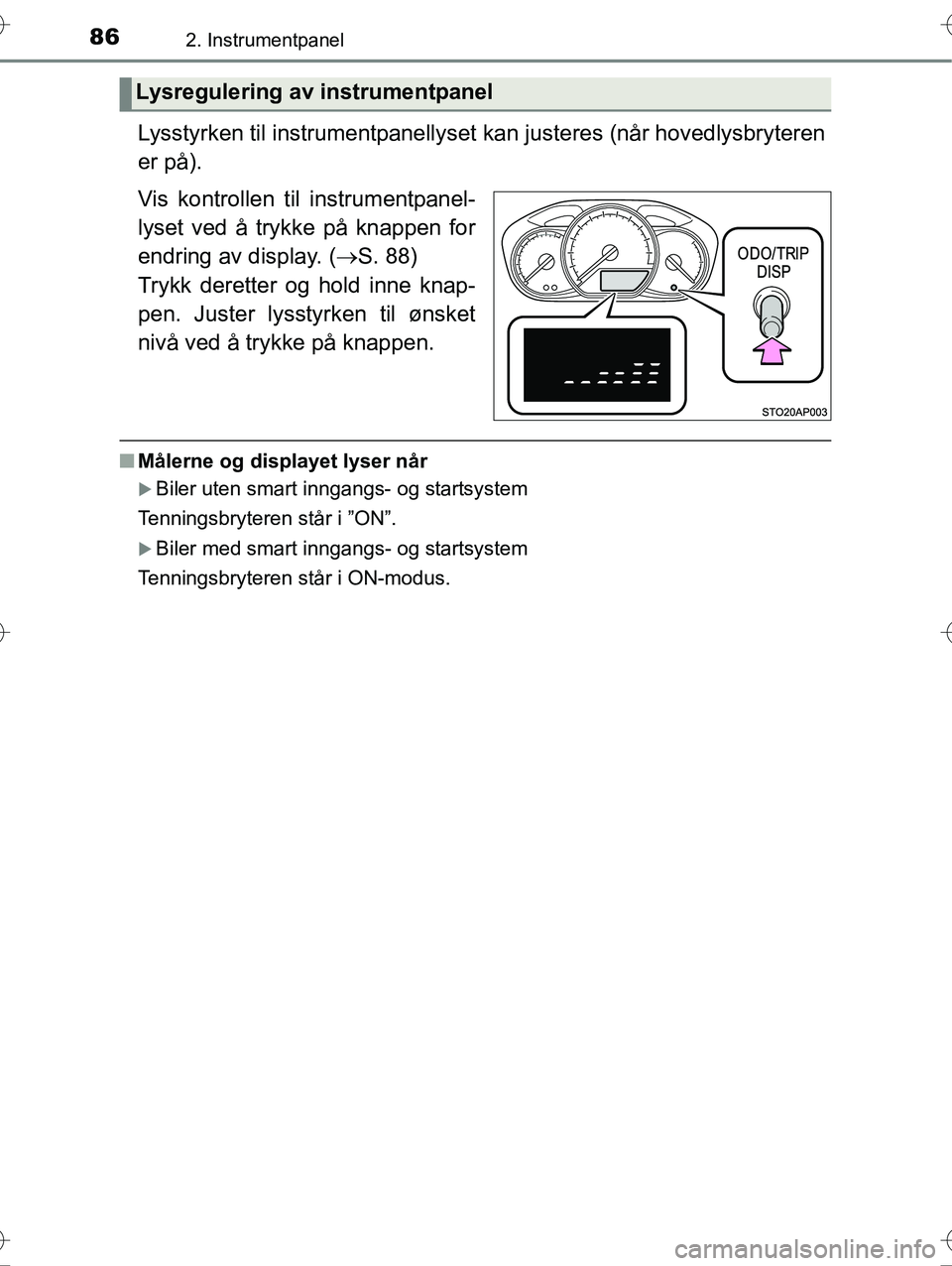

862. Instrumentpanel
OM52G10NO
Lysstyrken til instrumentpanellyset kan justeres (når hovedlysbryteren
er på).
Vis kontrollen til instrumentpanel-
lyset ved å trykke på knappen for
endring av display. ( S. 88)
Trykk deretter og hold inne knap-
pen. Juster lysstyrken til ønsket
nivå ved å trykke på knappen.
n Målerne og displayet lyser når
Biler uten smart inngangs- og startsystem
Tenningsbryteren står i ”ON”.
Biler med smart inngangs- og startsystem
Tenningsbryteren står i ON-modus.
Lysregulering av instrumentpanel
OM52G10NO.book Page 86 Friday, April 29, 2016 9:58 AM

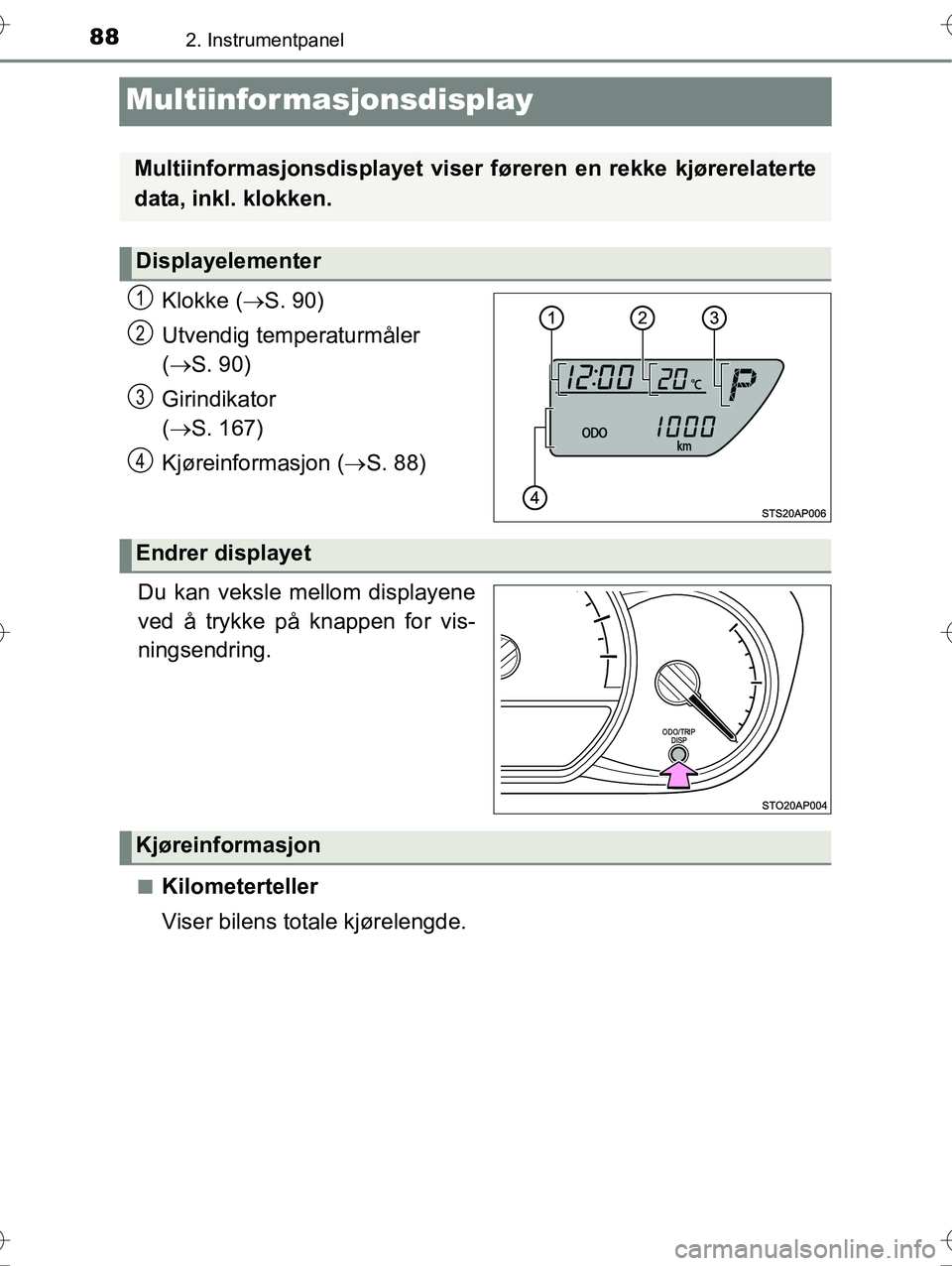

882. Instrumentpanel
OM52G10NO
Multiinformasjonsdisplay
Klokke (S. 90)
Utvendig temperaturmåler
(  S. 90)
Girindikator
(  S. 167)
Kjøreinformasjon ( S. 88)
.
Du kan veksle mellom displayene
ved å trykke på knappen for vis-
ningsendring.
nKilometerteller
Viser bilens totale kjørelengde.
Multiinformasjonsdisplayet viser føreren en rekke kjørerelaterte
data, inkl. klokken.
Displayelementer
1
2
3
4
Endrer displayet
Kjøreinformasjon
OM52G10NO.book Page 88 Friday, April 29, 2016 9:58 AM

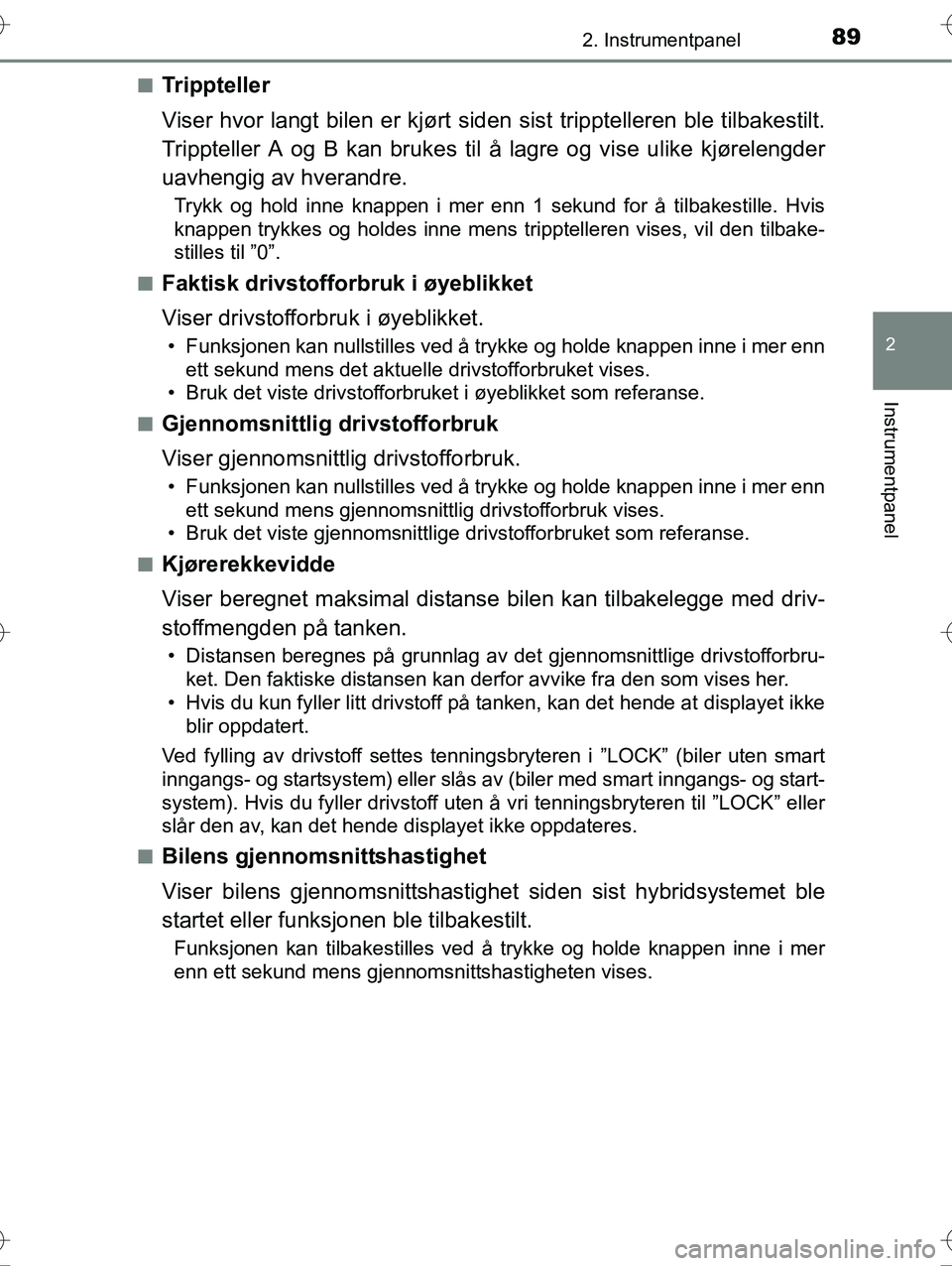

892. Instrumentpanel
2
Instrumentpanel
OM52G10NOn
Trippteller
Viser hvor langt bilen er kjørt siden
sist tripptelleren ble tilbakestilt.
Trippteller A og B kan brukes til å lagre og vise ulike kjørelengder
uavhengig av hverandre.
Trykk og hold inne knappen i mer enn 1 sekund for å tilbakestille. Hvis
knappen trykkes og holdes inne mens tripptelleren vises, vil den tilbake-
stilles til ”0”.
n
Faktisk drivstofforbruk i øyeblikket
Viser drivstofforb ruk i øyeblikket.
• Funksjonen kan nullstilles ved å trykke og holde knappen inne i mer enn
ett sekund mens det aktuelle drivstofforbruket vises.
• Bruk det viste drivstofforbruket i øyeblikket som referanse.
n
Gjennomsnittlig drivstofforbruk
Viser gjennomsnittlig drivstofforbruk.
• Funksjonen kan nullstilles ved å trykke og holde knappen inne i mer enn ett sekund mens gjennomsnittlig drivstofforbruk vises.
• Bruk det viste gjennomsnittlige drivstofforbruket som referanse.
n
Kjørerekkevidde
Viser beregnet maksimal distanse bilen kan tilbakelegge med driv-
stoffmengden på tanken.
• Distansen beregnes på grunnlag av det gjennomsnittlige drivstofforbru- ket. Den faktiske distansen kan derfor avvike fra den som vises her.
• Hvis du kun fyller litt drivstoff på tanken, kan det hende at displayet ikke
blir oppdatert.
Ved fylling av drivstoff settes tenningsbryteren i ”LOCK” (biler uten smart
inngangs- og startsystem) eller slås av (biler med smart inngangs- og start-
system). Hvis du fyller drivstoff uten å vri tenningsbryteren til ”LOCK” eller
slår den av, kan det hende displayet ikke oppdateres.
n
Bilens gjennomsnittshastighet
Viser bilens gjennomsnittshastighe t siden sist hybridsystemet ble
startet eller funksjonen ble tilbakestilt.
Funksjonen kan tilbakestilles ved å trykke og holde knappen inne i mer
enn ett sekund mens gjennomsnittshastigheten vises.
OM52G10NO.book Page 89 Friday, April 29, 2016 9:58 AM

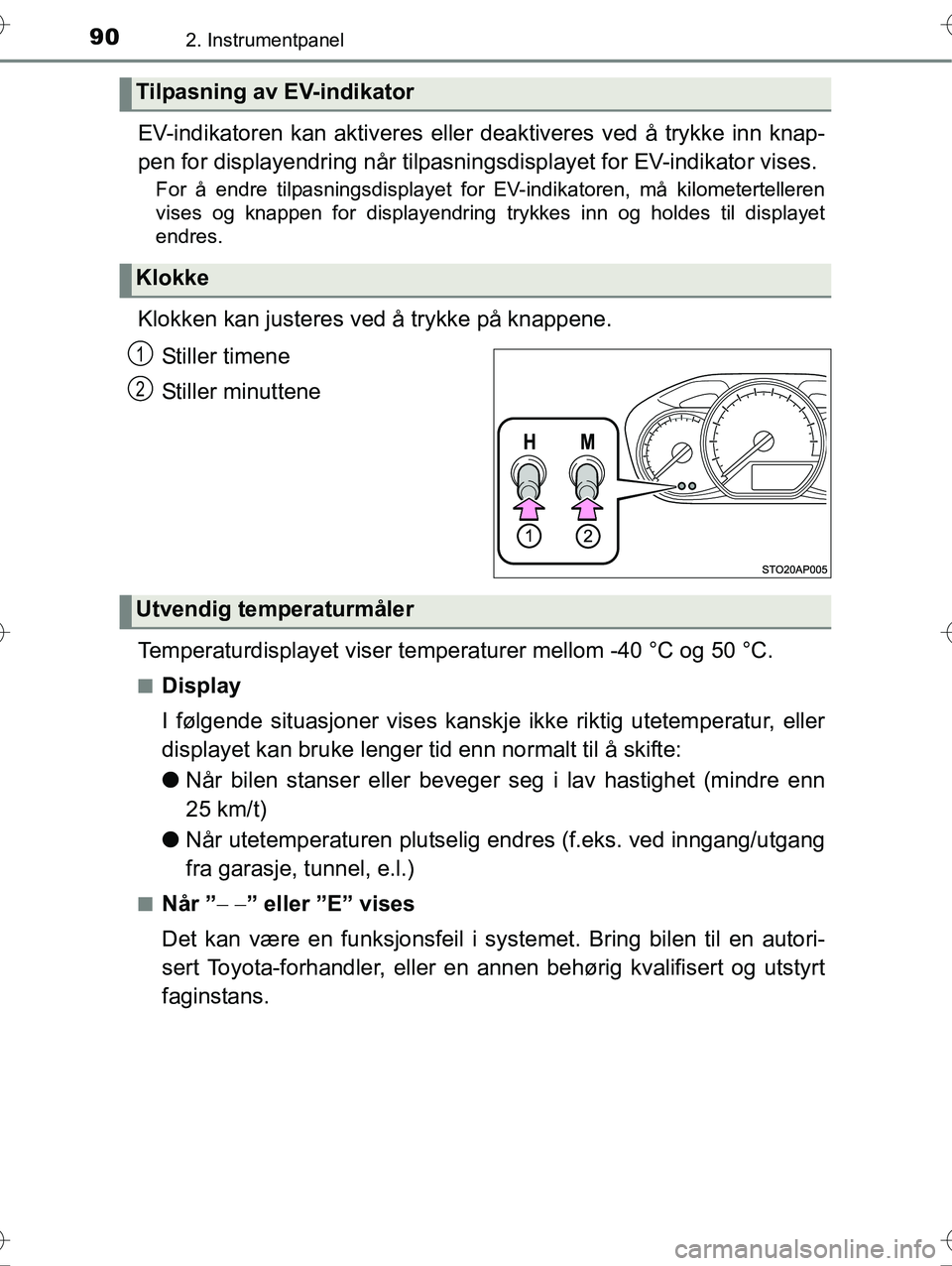

902. Instrumentpanel
OM52G10NO
EV-indikatoren kan aktiveres eller deaktiveres ved å trykke inn knap-
pen for displayendring når tilpasni ngsdisplayet for EV-indikator vises.
For å endre tilpasningsdisplayet for EV-indikatoren, må kilometertelleren
vises og knappen for displayendring trykkes inn og holdes til displayet
endres.
Klokken kan justeres ved å trykke på knappene.
Stiller timene
Stiller minuttene
Temperaturdisplayet viser temperaturer mellom -40 °C og 50 °C.
nDisplay
I følgende situasjoner vises kanskje ikke riktig utetemperatur, eller
displayet kan bruke lenger tid enn normalt til å skifte:
l Når bilen stanser eller beveger s eg i lav hastighet (mindre enn
25 km/t)
l Når utetemperaturen plutselig endres (f.eks. ved inngang/utgang
fra garasje, tunnel, e.l.)
nNår ” ” eller ”E” vises
Det kan være en funksjonsfeil i sys temet. Bring bilen til en autori-
sert Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt
faginstans.
Tilpasning av EV-indikator
Klokke
1
2
Utvendig temperaturmåler
OM52G10NO.book Page 90 Friday, April 29, 2016 9:58 AM

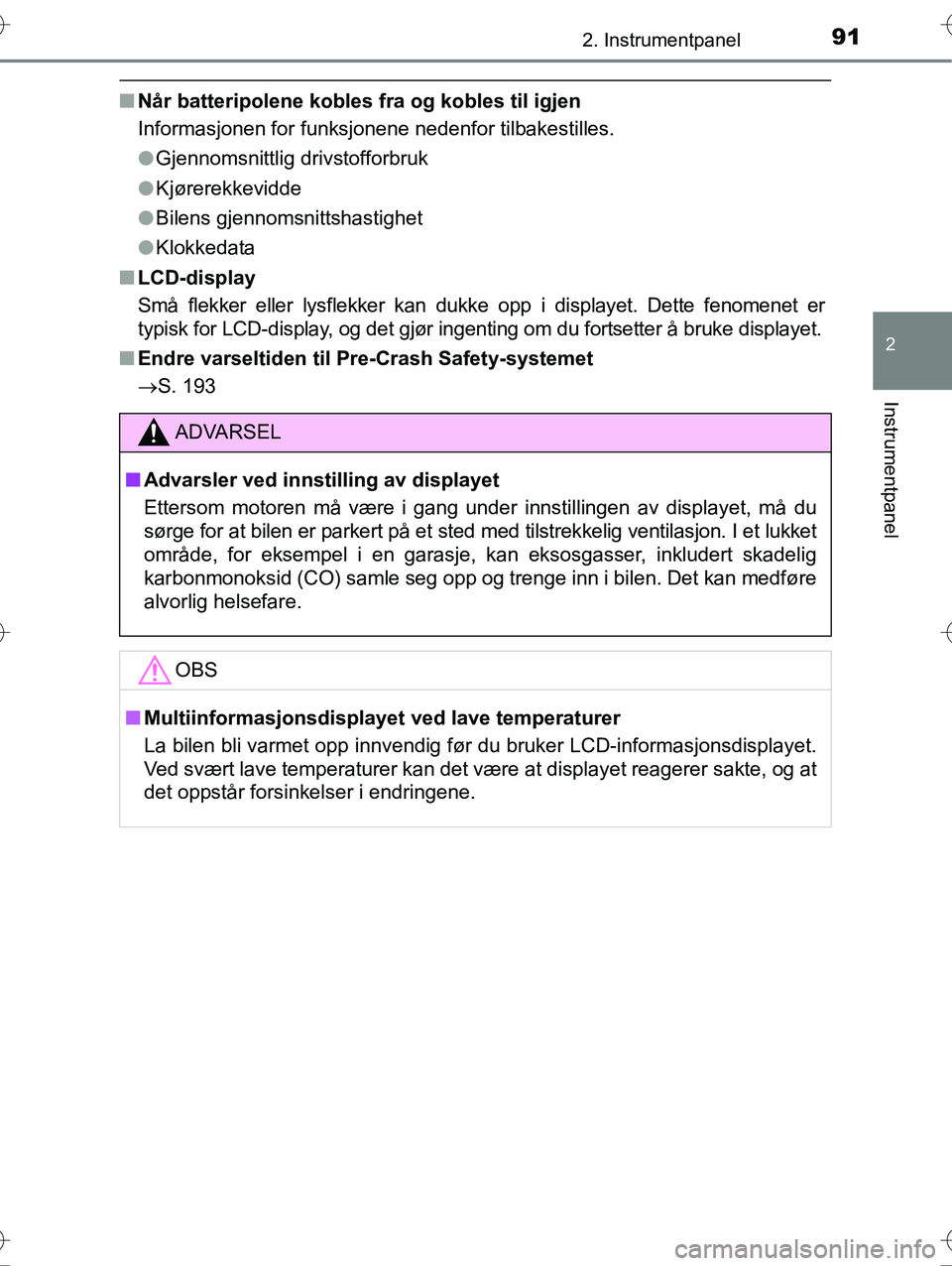

912. Instrumentpanel
2
Instrumentpanel
OM52G10NO
nNår batteripolene kobles fra og kobles til igjen
Informasjonen for funksjonene nedenfor tilbakestilles.
lGjennomsnittlig drivstofforbruk
l Kjørerekkevidde
l Bilens gjennomsnittshastighet
l Klokkedata
n LCD-display
Små flekker eller lysflekker kan dukke opp i displayet. Dette fenomenet er
typisk for LCD-display, og det gjør ingenting om du fortsetter å bruke displayet.
n Endre varseltiden til Pre-Crash Safety-systemet
S. 193
ADVARSEL
nAdvarsler ved innstilling av displayet
Ettersom motoren må være i gang under innstillingen av displayet, må du
sørge for at bilen er parkert på et sted med tilstrekkelig ventilasjon. I et lukket
område, for eksempel i en garasje, kan eksosgasser, inkludert skadelig
karbonmonoksid (CO) samle seg opp og trenge inn i bilen. Det kan medføre
alvorlig helsefare.
OBS
nMultiinformasjonsdisplayet ved lave temperaturer
La bilen bli varmet opp innvendig før du bruker LCD-informasjonsdisplayet.
Ved svært lave temperaturer kan det være at displayet reagerer sakte, og at
det oppstår forsinkelser i endringene.
OM52G10NO.book Page 91 Friday, April 29, 2016 9:58 AM

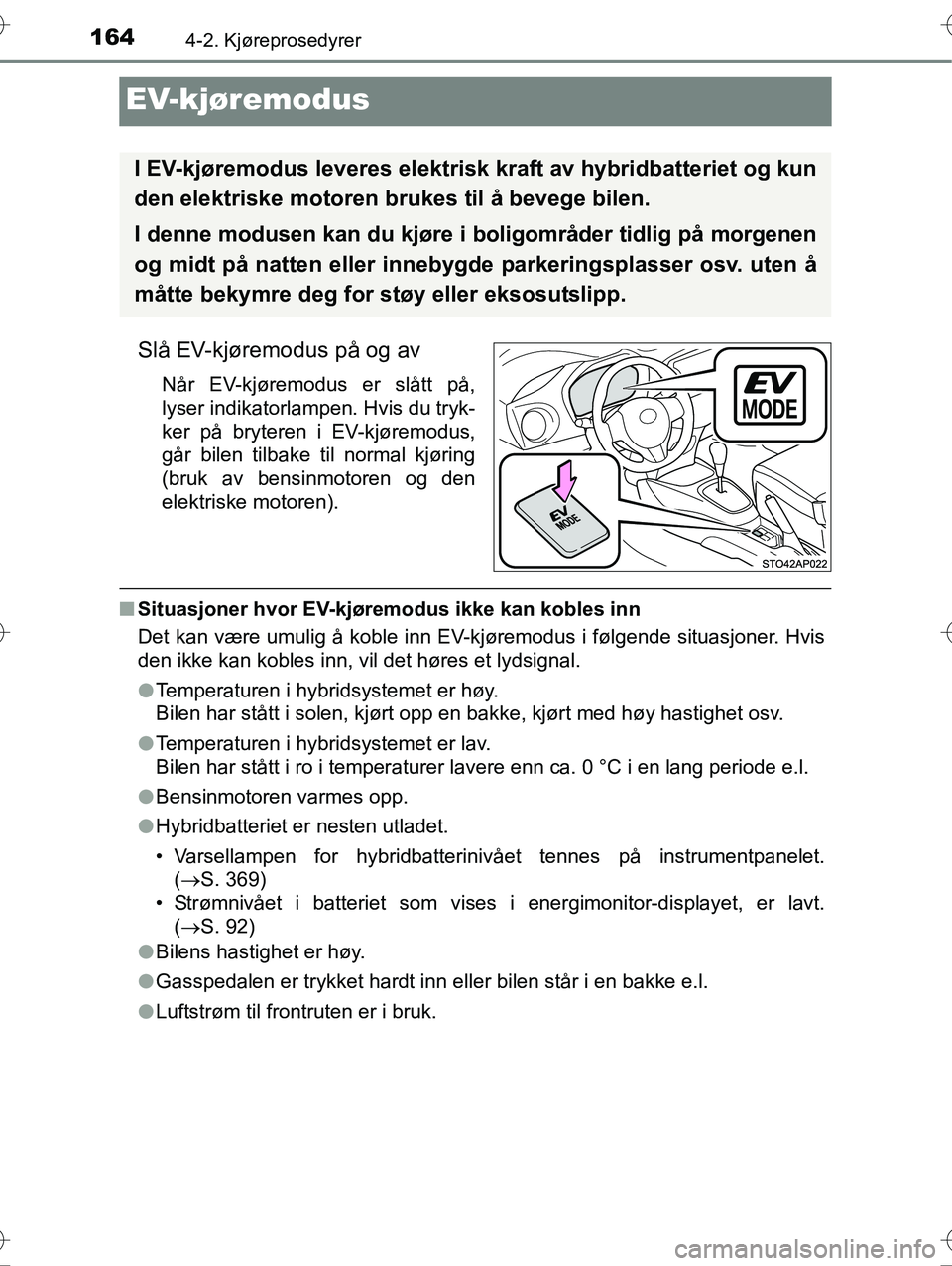

1644-2. Kjøreprosedyrer
OM52G10NO
EV-kjøremodus
Slå EV-kjøremodus på og av
Når EV-kjøremodus er slått på,
lyser indikatorlampen. Hvis du tryk-
ker på bryteren i EV-kjøremodus,
går bilen tilbake til normal kjøring
(bruk av bensinmotoren og den
elektriske motoren).
nSituasjoner hvor EV-kjøremodus ikke kan kobles inn
Det kan være umulig å koble inn EV-kjøremodus i følgende situasjoner. Hvis
den ikke kan kobles inn, vil det høres et lydsignal.
lTemperaturen i hybridsystemet er høy.
Bilen har stått i solen, kjørt opp en bakke, kjørt med høy hastighet osv.
l Temperaturen i hybridsystemet er lav.
Bilen har stått i ro i temperaturer lavere enn ca. 0 °C i en lang periode e.l.
l Bensinmotoren varmes opp.
l Hybridbatteriet er nesten utladet.
• Varsellampen for hybridbatterinivået tennes på instrumentpanelet.
( S. 369)
• Strømnivået i batteriet som vises i energimonitor-displayet, er lavt.
(  S. 92)
l Bilens hastighet er høy.
l Gasspedalen er trykket hardt inn eller bilen står i en bakke e.l.
l Luftstrøm til frontruten er i bruk.
I EV-kjøremodus leveres elektrisk kraft av hybridbatteriet og kun
den elektriske motoren brukes til å bevege bilen.
I denne modusen kan du kjøre i boligområder tidlig på morgenen
og midt på natten eller innebygde parkeringsplasser osv. uten å
måtte bekymre deg for støy eller eksosutslipp.
OM52G10NO.book Page 164 Friday, April 29, 2016 9:58 AM
