461
9

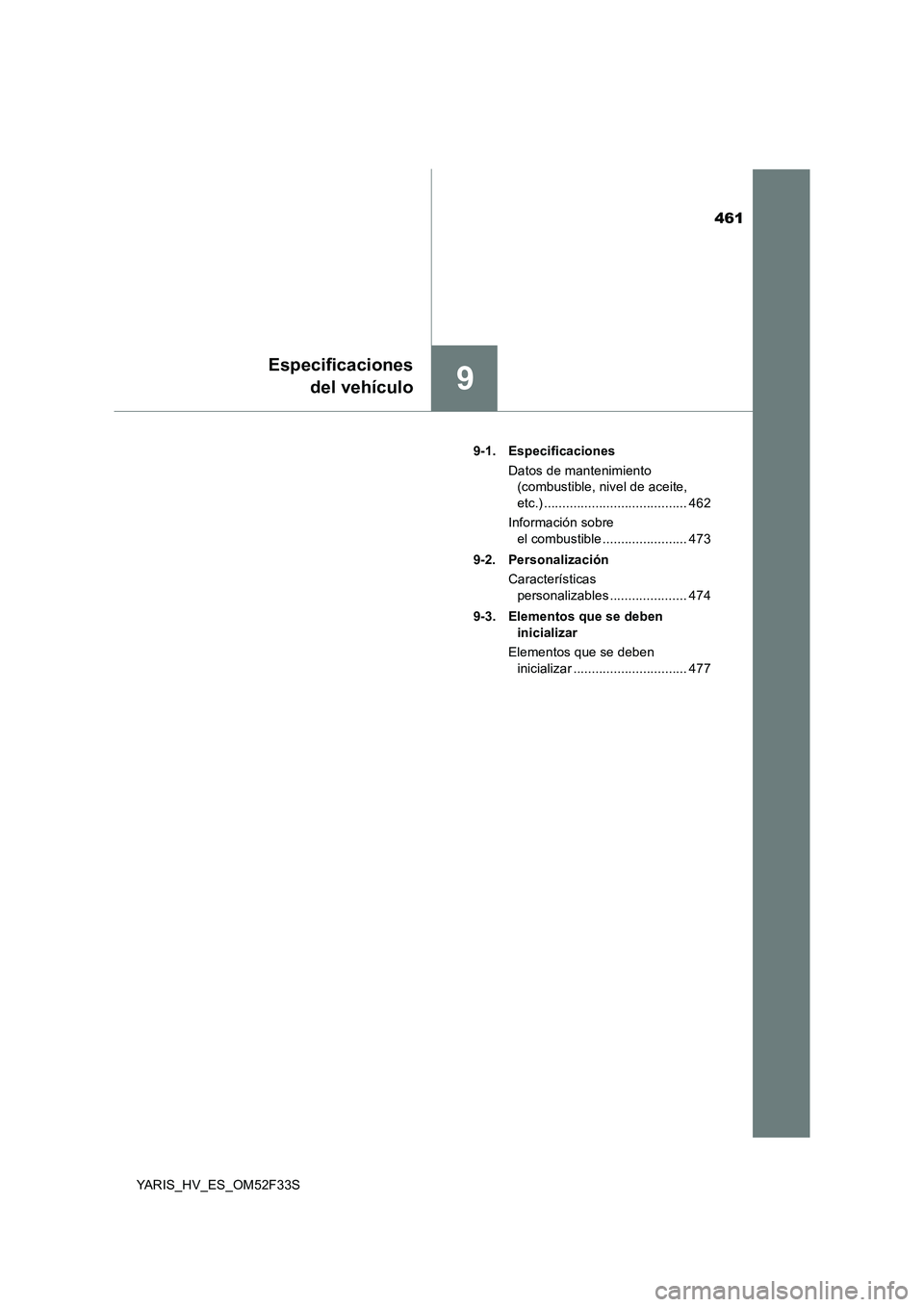

Especificaciones
del vehículo
YARIS_HV_ES_OM52F33S
9-1. Especificaciones
Datos de mantenimiento
(combustible, nivel de aceite,
etc.) ....................................... 462
Información sobre
el combustible ....................... 473
9-2. Personalización
Características
personalizables ..................... 474
9-3. Elementos que se deben
inicializar
Elementos que se deben
inicializar ............................... 477

4629-1. Especificaciones
YARIS_HV_ES_OM52F33S

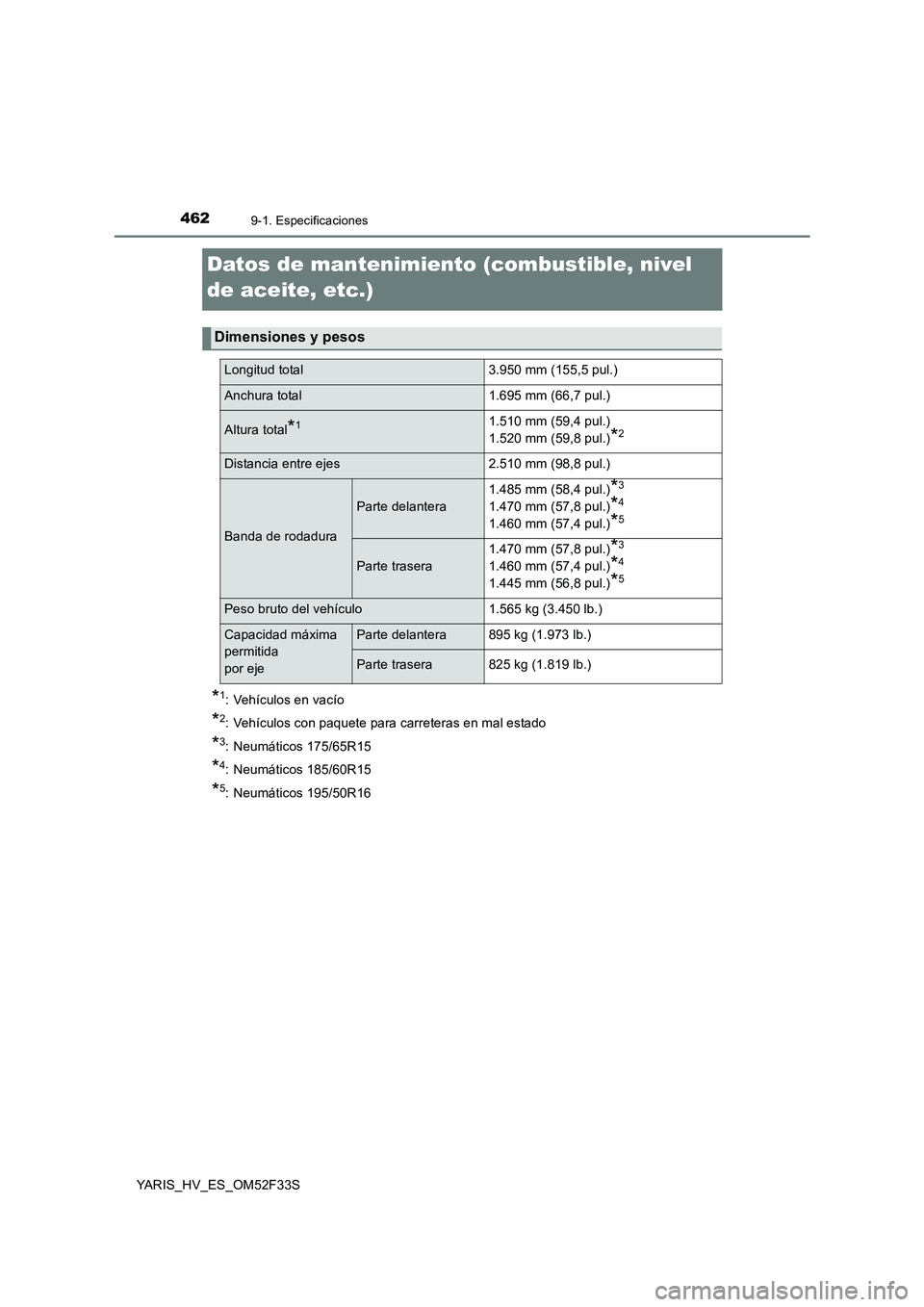

Datos de mantenimiento (combustible, nivel
de aceite, etc.)
*1: Vehículos en vacío
*2: Vehículos con paquete para carreteras en mal estado
*3: Neumáticos 175/65R15
*4: Neumáticos 185/60R15
*5: Neumáticos 195/50R16
Dimensiones y pesos
Longitud total 3.950 mm (155,5 pul.)
Anchura total 1.695 mm (66,7 pul.)
Altura total*11.510 mm (59,4 pul.)
1.520 mm (59,8 pul.)*2
Distancia entre ejes 2.510 mm (98,8 pul.)
Banda de rodadura
Parte delantera
1.485 mm (58,4 pul.)*3
1.470 mm (57,8 pul.)*4
1.460 mm (57,4 pul.)*5
Parte trasera
1.470 mm (57,8 pul.)*3
1.460 mm (57,4 pul.)*4
1.445 mm (56,8 pul.)*5
Peso bruto del vehículo 1.565 kg (3.450 lb.)
Capacidad máxima
permitida
por eje
Parte delantera 895 kg (1.973 lb.)
Parte trasera 825 kg (1.819 lb.)

4639-1. Especificaciones
9
Especificaciones del vehículo
YARIS_HV_ES_OM52F33S

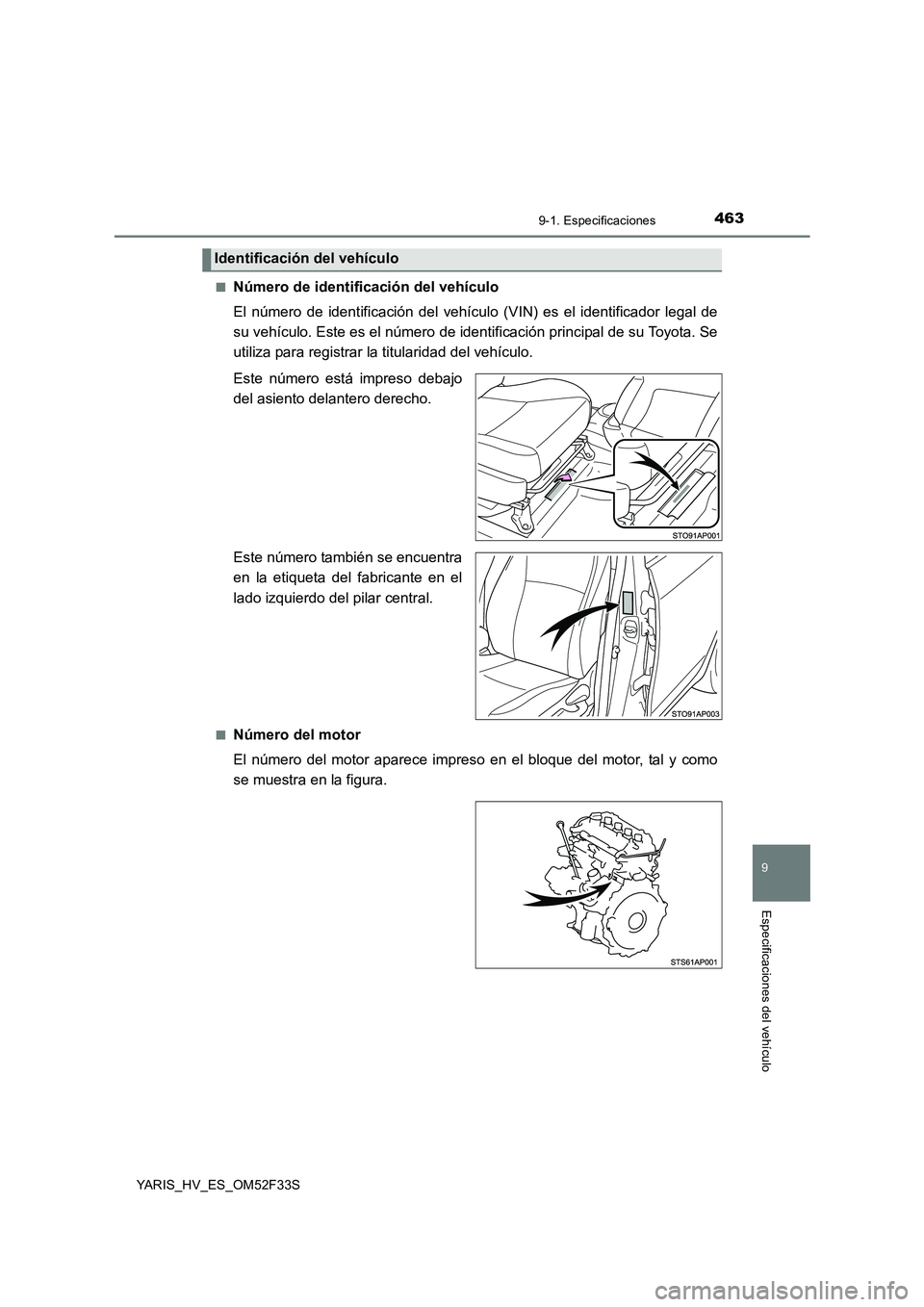

■Número de identificación del vehículo
El número de identificación del vehículo (VIN) es el identificador legal de
su vehículo. Este es el número de identificación principal de su Toyota. Se
utiliza para registrar la titularidad del vehículo.
Este número está impreso debajo
del asiento delantero derecho.
Este número también se encuentra
en la etiqueta del fabricante en el
lado izquierdo del pilar central.
■Número del motor
El número del motor aparece impreso en el bloque del motor, tal y como
se muestra en la figura.
Identificación del vehículo

4649-1. Especificaciones
YARIS_HV_ES_OM52F33S

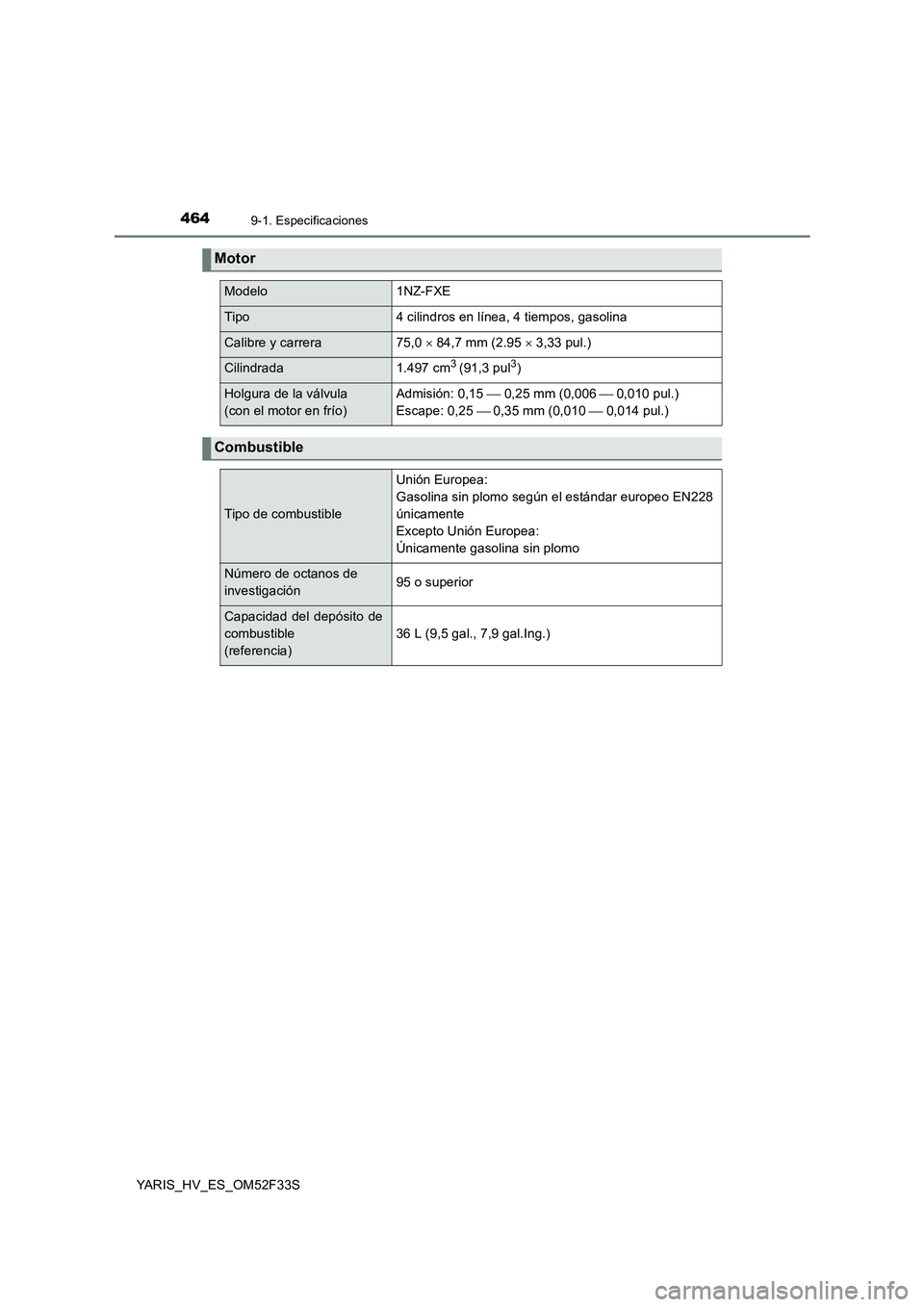

Motor
Modelo1NZ-FXE
Tipo4 cilindros en línea, 4 tiempos, gasolina
Calibre y carrera75,0 × 84,7 mm (2.95 × 3,33 pul.)
Cilindrada1.497 cm3 (91,3 pul3)
Holgura de la válvula
(con el motor en frío)
Admisión: 0,15  0,25 mm (0,006  0,010 pul.)
Escape: 0,25  0,35 mm (0,010  0,014 pul.)
Combustible
Tipo de combustible
Unión Europea:
Gasolina sin plomo según el estándar europeo EN228
únicamente
Excepto Unión Europea:
Únicamente gasolina sin plomo
Número de octanos de
investigación95 o superior
Capacidad del depósito de
combustible
(referencia)
36 L (9,5 gal., 7,9 gal.Ing.)

4659-1. Especificaciones
9
Especificaciones del vehículo
YARIS_HV_ES_OM52F33S

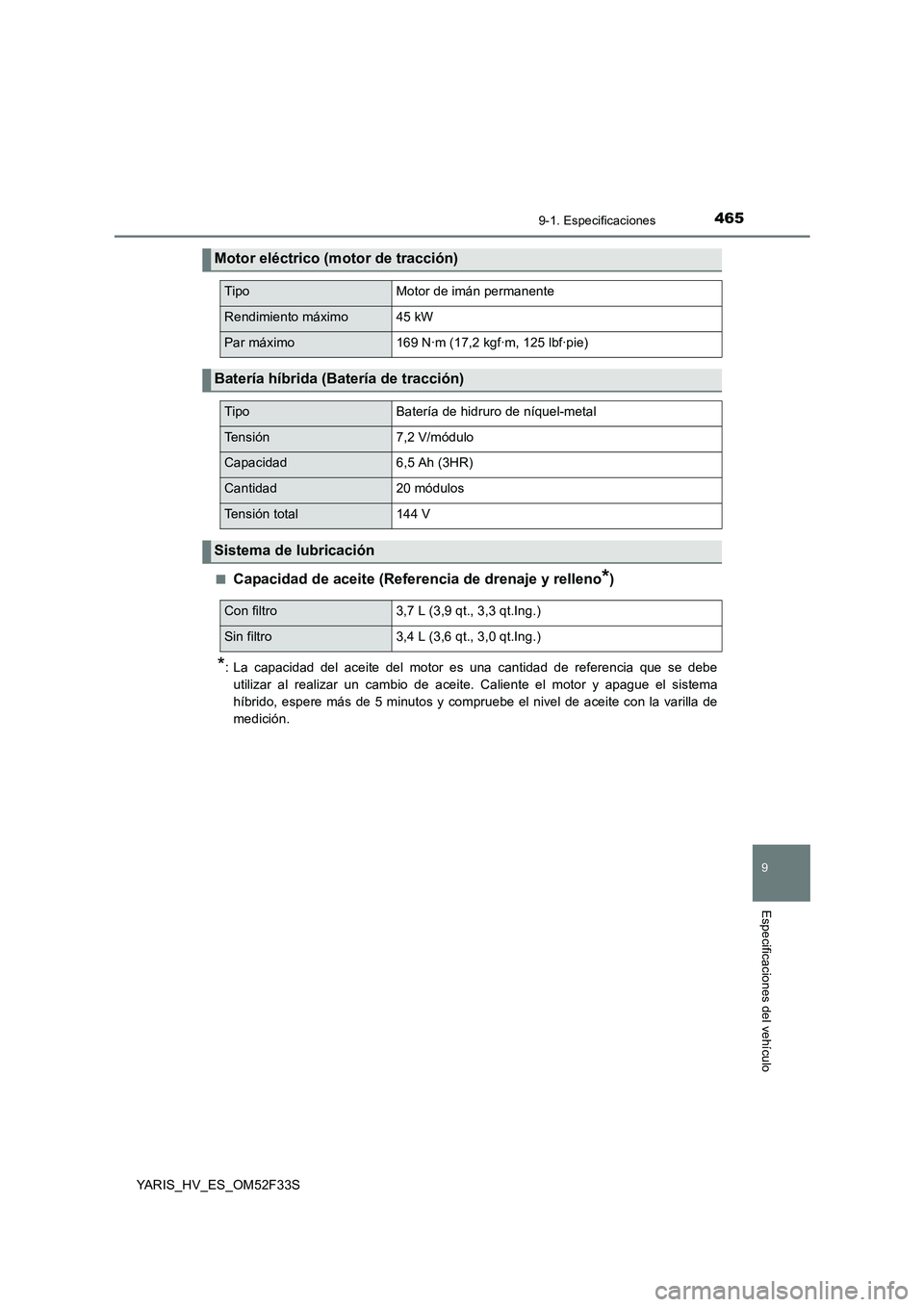

■Capacidad de aceite (Referencia de drenaje y relleno*)
*: La capacidad del aceite del motor es una cantidad de referencia que se debe
utilizar al realizar un cambio de aceite. Caliente el motor y apague el sistema
híbrido, espere más de 5 minutos y compruebe el nivel de aceite con la varilla de
medición.
Motor eléctrico (motor de tracción)
TipoMotor de imán permanente
Rendimiento máximo45 kW
Par máximo169 N·m (17,2 kgf·m, 125 lbf·pie)
Batería híbrida (Batería de tracción)
TipoBatería de hidruro de níquel-metal
Tensión7,2 V/módulo
Capacidad6,5 Ah (3HR)
Cantidad20 módulos
Tensión total144 V
Sistema de lubricación
Con filtro 3,7 L (3,9 qt., 3,3 qt.Ing.)
Sin filtro 3,4 L (3,6 qt., 3,0 qt.Ing.)

4669-1. Especificaciones
YARIS_HV_ES_OM52F33S

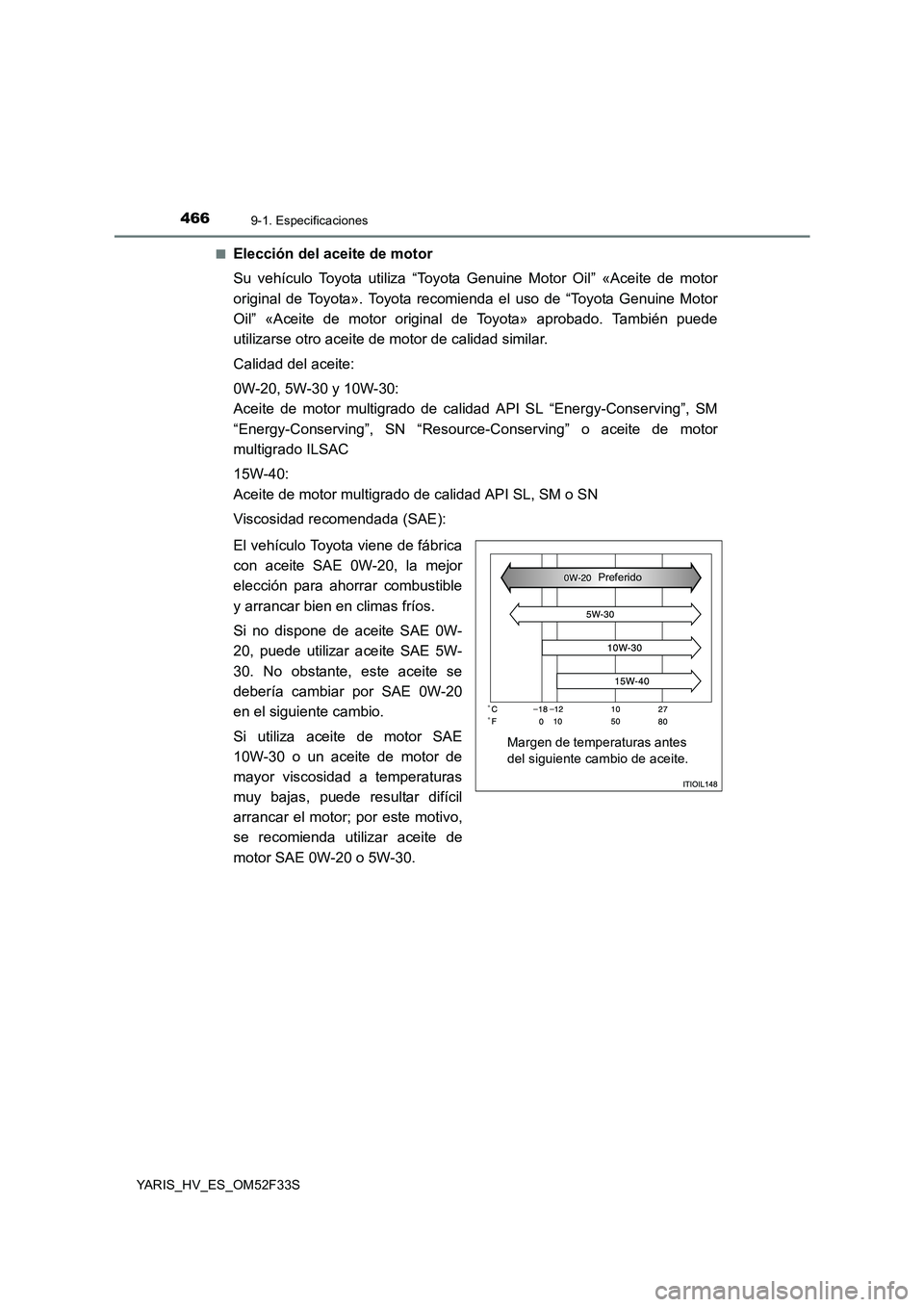

■Elección del aceite de motor
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” «Aceite de motor
original de Toyota». Toyota recomienda el uso de “Toyota Genuine Motor
Oil” «Aceite de motor original de Toyota» aprobado. También puede
utilizarse otro aceite de motor de calidad similar.
Calidad del aceite:
0W-20, 5W-30 y 10W-30:
Aceite de motor multigrado de calidad API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-Conserving” o aceite de motor
multigrado ILSAC
15W-40:
Aceite de motor multigrado de calidad API SL, SM o SN
Viscosidad recomendada (SAE):
El vehículo Toyota viene de fábrica
con aceite SAE 0W-20, la mejor
elección para ahorrar combustible
y arrancar bien en climas fríos.
Si no dispone de aceite SAE 0W-
20, puede utilizar aceite SAE 5W-
30. No obstante, este aceite se
debería cambiar por SAE 0W-20
en el siguiente cambio.
Si utiliza aceite de motor SAE
10W-30 o un aceite de motor de
mayor viscosidad a temperaturas
muy bajas, puede resultar difícil
arrancar el motor; por este motivo,
se recomienda utilizar aceite de
motor SAE 0W-20 o 5W-30.
Margen de temperaturas antes
del siguiente cambio de aceite.
Preferido

4679-1. Especificaciones
9
Especificaciones del vehículo
YARIS_HV_ES_OM52F33S

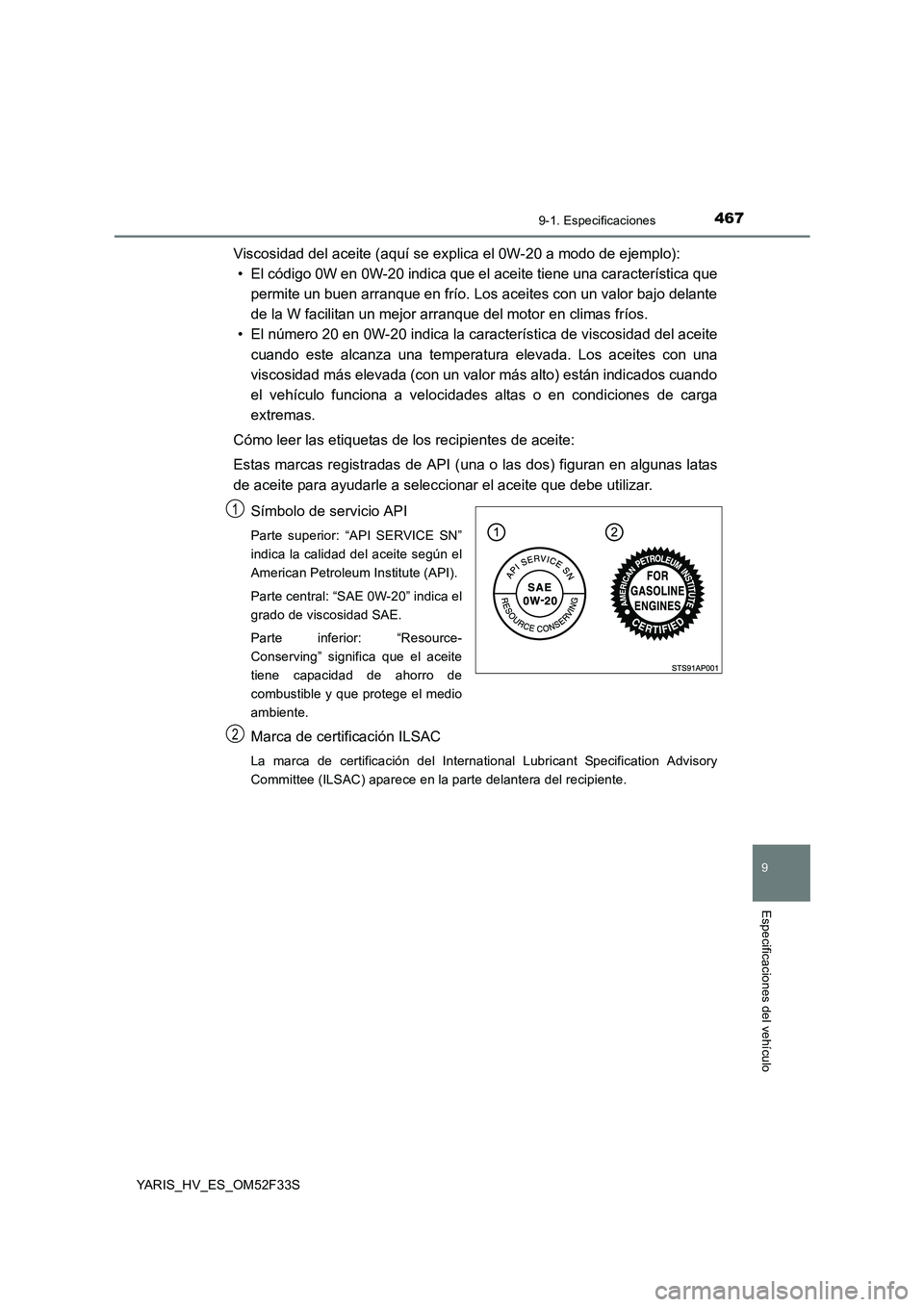

Viscosidad del aceite (aquí se explica el 0W-20 a modo de ejemplo):
• El código 0W en 0W-20 indica que el aceite tiene una característica que
permite un buen arranque en frío. Los aceites con un valor bajo delante
de la W facilitan un mejor arranque del motor en climas fríos.
• El número 20 en 0W-20 indica la característica de viscosidad del aceite
cuando este alcanza una temperatura elevada. Los aceites con una
viscosidad más elevada (con un valor más alto) están indicados cuando
el vehículo funciona a velocidades altas o en condiciones de carga
extremas.
Cómo leer las etiquetas de los recipientes de aceite:
Estas marcas registradas de API (una o las dos) figuran en algunas latas
de aceite para ayudarle a seleccionar el aceite que debe utilizar.
Símbolo de servicio API
Parte superior: “API SERVICE SN”
indica la calidad del aceite según el
American Petroleum Institute (API).
Parte central: “SAE 0W-20” indica el
grado de viscosidad SAE.
Parte inferior: “Resource-
Conserving” significa que el aceite
tiene capacidad de ahorro de
combustible y que protege el medio
ambiente.
Marca de certificación ILSAC
La marca de certificación del International Lubricant Specification Advisory
Committee (ILSAC) aparece en la parte delantera del recipiente.
1
2

4689-1. Especificaciones
YARIS_HV_ES_OM52F33S
Sistema de refrigeración
Capacidad
(referencia)
XMotor de gasolina
4,5 L (4,8 qt., 4,0 qt.Ing.)
XUnidad de control de la alimentación eléctrica
1,6 L (1,7 qt., 1,4 qt.Ing.)
Tipo de refrigerante
Utilice cualquiera de los siguientes:
• “Toyota Super Long Life Coolant” «Refrigerante de
duración extralarga de Toyota»
• Un refrigerante de etilenglicol de calidad similar o
superior sin silicato, amina, nitrato ni borato y con
tecnología de ácido orgánico de larga duración
No utilice sólo agua corriente.
Sistema de encendido
Bujía
FabricanteDENSO FK16R-A8
Distancia0,8 mm (0,031 pul.)
AV I S O
■ Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste el huelgo de las bujías.
Sistema eléctrico
Batería de 12 V
Tensión abierta* a
20 °C (68°F):
12,5 V o más Totalmente cargada
11 , 0  12,5 V A media carga
Menos de 11,0 V Descargada
(*: Tensión comprobada 20 minutos después de
apagar el sistema híbrido y todas las luces.)
Régimen de carga 3  4 A máx.

4699-1. Especificaciones
9
Especificaciones del vehículo
YARIS_HV_ES_OM52F33S

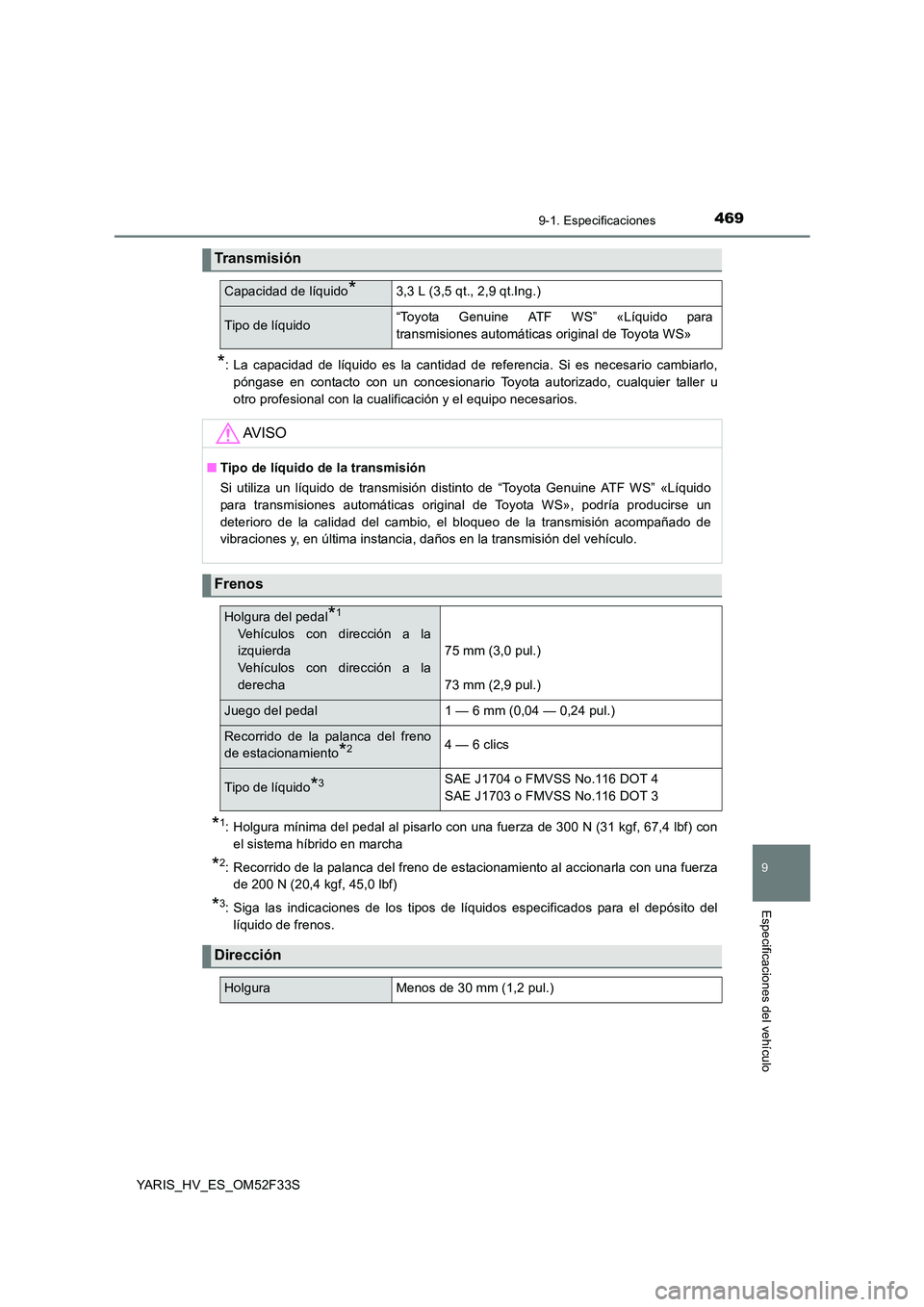

*: La capacidad de líquido es la cantidad de referencia. Si es necesario cambiarlo,
póngase en contacto con un concesionario Toyota autorizado, cualquier taller u
otro profesional con la cualificación y el equipo necesarios.
*1: Holgura mínima del pedal al pisarlo con una fuerza de 300 N (31 kgf, 67,4 lbf) con
el sistema híbrido en marcha
*2: Recorrido de la palanca del freno de estacionamiento al accionarla con una fuerza
de 200 N (20,4 kgf, 45,0 lbf)
*3: Siga las indicaciones de los tipos de líquidos especificados para el depósito del
líquido de frenos.
Transmisión
Capacidad de líquido*3,3 L (3,5 qt., 2,9 qt.Ing.)
Tipo de líquido“Toyota Genuine ATF WS” «Líquido para
transmisiones automáticas original de Toyota WS»
AV I S O
■ Tipo de líquido de la transmisión
Si utiliza un líquido de transmisión distinto de “Toyota Genuine ATF WS” «Líquido
para transmisiones automáticas original de Toyota WS», podría producirse un
deterioro de la calidad del cambio, el bloqueo de la transmisión acompañado de
vibraciones y, en última instancia, daños en la transmisión del vehículo.
Frenos
Holgura del pedal*1
Vehículos con dirección a la
izquierda
Vehículos con dirección a la
derecha
75 mm (3,0 pul.)
73 mm (2,9 pul.)
Juego del pedal 1 — 6 mm (0,04 — 0,24 pul.)
Recorrido de la palanca del freno
de estacionamiento*24 — 6 clics
Tipo de líquido*3SAE J1704 o FMVSS No.116 DOT 4
SAE J1703 o FMVSS No.116 DOT 3
Dirección
HolguraMenos de 30 mm (1,2 pul.)

4709-1. Especificaciones
YARIS_HV_ES_OM52F33S

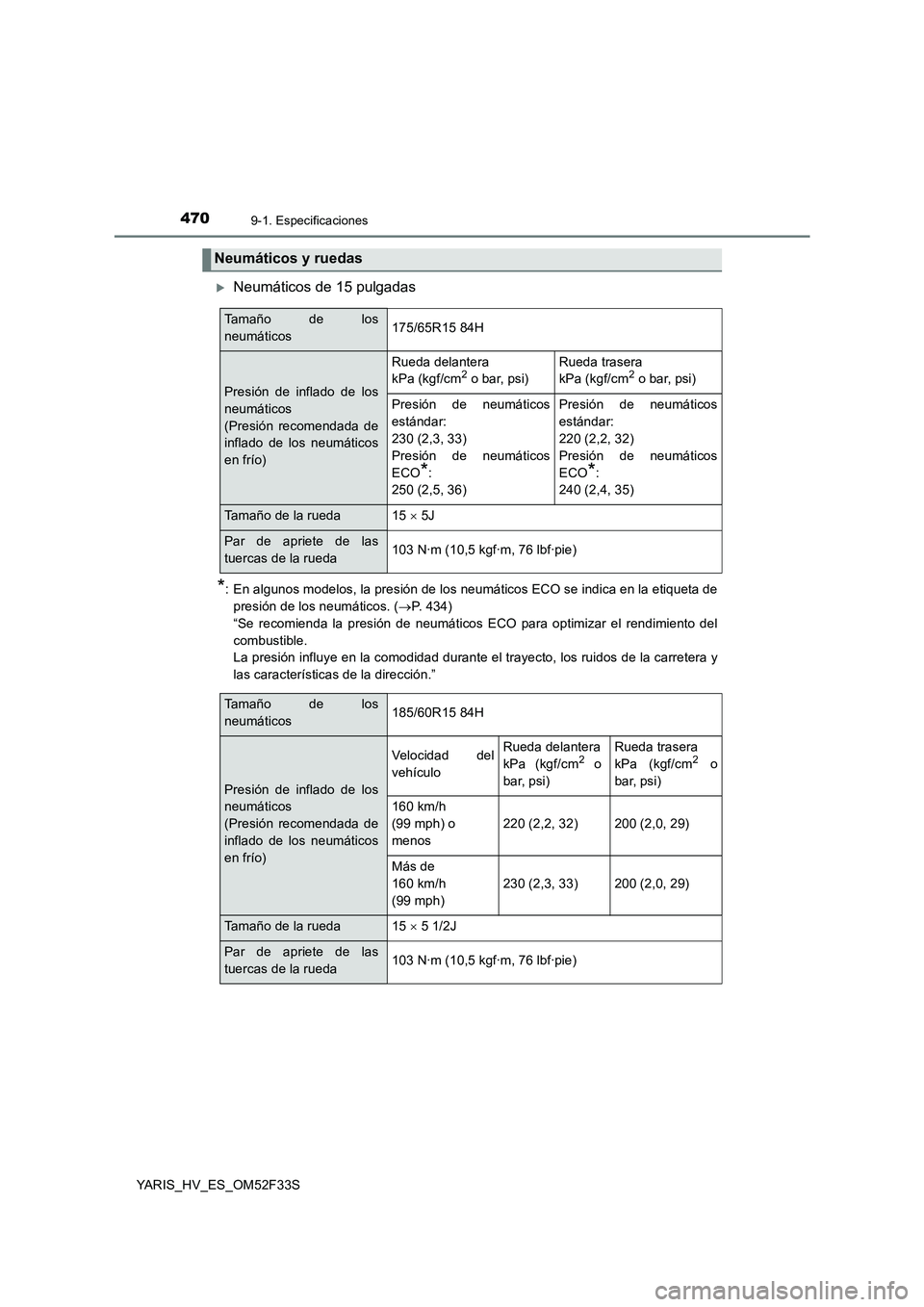

XNeumáticos de 15 pulgadas
*: En algunos modelos, la presión de los neumáticos ECO se indica en la etiqueta de
presión de los neumáticos. ( →P. 434)
“Se recomienda la presión de neumáticos ECO para optimizar el rendimiento del
combustible.
La presión influye en la comodidad durante el trayecto, los ruidos de la carretera y
las características de la dirección.”
Neumáticos y ruedas
Ta m a ñ o d e l o s
neumáticos175/65R15 84H
Presión de inflado de los
neumáticos
(Presión recomendada de
inflado de los neumáticos
en frío)
Rueda delantera
kPa (kgf/cm2 o bar, psi)
Rueda trasera
kPa (kgf/cm2 o bar, psi)
Presión de neumáticos
estándar:
230 (2,3, 33)
Presión de neumáticos
ECO*:
250 (2,5, 36)
Presión de neumáticos
estándar:
220 (2,2, 32)
Presión de neumáticos
ECO*:
240 (2,4, 35)
Tamaño de la rueda15 × 5J
Par de apriete de las
tuercas de la rueda103 N·m (10,5 kgf·m, 76 lbf·pie)
Ta m a ñ o d e l o s
neumáticos185/60R15 84H
Presión de inflado de los
neumáticos
(Presión recomendada de
inflado de los neumáticos
en frío)
Velocidad del
vehículo
Rueda delantera
kPa (kgf/cm2 o
bar, psi)
Rueda trasera
kPa (kgf/cm2 o
bar, psi)
160 km/h
(99 mph) o
menos
220 (2,2, 32)200 (2,0, 29)
Más de
160 km/h
(99 mph)
230 (2,3, 33)200 (2,0, 29)
Tamaño de la rueda15 × 5 1/2J
Par de apriete de las
tuercas de la rueda103 N·m (10,5 kgf·m, 76 lbf·pie)
