INDICE2
YARIS_HV_EL_OM52F34L
Per vostra informazione........................ 6
Lettura del presente manuale ............. 10
Modalità di ricerca .............................. 11
Indice delle figure ............................... 12
1-1. Per un uso sicuro
Prima di mettersi alla guida....... 30
Per una guida sicura ................. 32
Cinture di sicurezza .................. 34
Airbag SRS ............................... 41
Sistema di attivazione/
disattivazione
manuale airbag ....................... 52
Informazioni sulla sicurezza
per i bambini .......................... 54
Sistemi di ritenuta
per bambini ............................. 55
Installazione di un seggiolino
per bambini ............................. 65
Precauzioni per i gas
di scarico ................................ 74
1-2. Sistema ibrido
Caratteristiche
del sistema ibrido.................... 75
Precauzioni relative
al sistema ibrido...................... 79
1-3. Impianto antifurto
Sistema immobilizer .................. 84
Doppio sistema di bloccaggio ... 89
2. Quadro strumenti
Spie di avvertimento e
indicatori ..................................92
Indicatori e misuratori ................97
Display multifunzione.................99
Schermata di monitoraggio
energia/consumo...................103
3-1. Informazioni sulle chiavi
Chiavi.......................................108
3-2. Apertura, chiusura e
bloccaggio delle porte
Porte laterali ............................120
Portellone posteriore ...............126
Sistema di entrata
e avviamento intelligente.......132
3-3. Regolazione dei sedili
Sedili anteriori ..........................146
Sedili posteriori ........................148
Poggiatesta..............................151
3-4. Regolazione del volante e
degli specchietti
Volante ....................................153
Specchietto retrovisore
interno ...................................155
Specchietti retrovisori
esterni ...................................157
3-5. Apertura e chiusura
dei finestrini
Alzacristalli elettrici ..................160
1Per la sicurezza
e l’incolumità
2Quadro strumenti
3Funzionamento
di ciascun componente

15Indice delle figure
YARIS_HV_EL_OM52F34L
Display multifunzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 99
Freno di stazionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 192
Inserimento/disinserimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 192
Precauzioni per la stagione invernale . . . . . . . . . . . . . . . . . . . . . . . . . P. 245
Cicalino di avvertimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 394
Leva indicatori di direzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 191
Interruttore fari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 193
Fari/luci di posizione anteriori/Luci di coda. . . . . . . . . . . . . . . . . . . . . . P. 193
Fari fendinebbia*2/faro retronebbia . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 198
Interruttore tergicristallo e lavacristalli . . . . . . . . . . . . . . . . . . P. 200, 204
Uso (parabrezza) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 200
Uso (lunotto posteriore) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 204
Rabbocco liquido lavacristalli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 331
Interruttore luce intermittente d’emergenza . . . . . . . . . . . . . . . . . . P. 384
Leva di sgancio del cofano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 321
Leva di sbloccaggio piantone
dello sterzo inclinabile e telescopico . . . . . . . . . . . . . . . . . . . . . . . . P. 153
Impianto di condizionamento aria . . . . . . . . . . . . . . . . . . . . . . . . . . P. 282
Uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 282
Sbrinatore lunotto posteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 286
Impianto audio*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 248
Sistema di navigazione/multimediale*2, 3
*1: Veicoli con sistema di entrata e avviamento intelligente
*2: Se presente
*3: Fare riferimento al “Manuale di uso e manutenzione del sistema
di navigazione e multimediale”.
4
5
6
7
8
9
10
11
12

22Indice delle figure
YARIS_HV_EL_OM52F34L
Display multifunzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 99
Freno di stazionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 192
Inserimento/disinserimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 192
Precauzioni per la stagione invernale . . . . . . . . . . . . . . . . . . . . . . . . . P. 245
Cicalino di avvertimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 394
Leva indicatori di direzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 191
Interruttore fari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 193
Fari/luci di posizione anteriori/luci di coda . . . . . . . . . . . . . . . . . . . . . . P. 193
Fari fendinebbia*1/faro retronebbia . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 198
Interruttore tergicristallo e lavacristalli . . . . . . . . . . . . . . . . . . P. 200, 204
Uso (parabrezza) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 200
Uso (lunotto posteriore) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 204
Rabbocco liquido lavacristalli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 331
Interruttore luce intermittente d’emergenza . . . . . . . . . . . . . . . . . . P. 384
Leva di sgancio del cofano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 321
Leva di sbloccaggio piantone
dello sterzo inclinabile e telescopico . . . . . . . . . . . . . . . . . . . . . . . . P. 153
Impianto di condizionamento aria . . . . . . . . . . . . . . . . . . . . . . . . . . P. 282
Uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 282
Sbrinatore lunotto posteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 286
Impianto audio*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 248
Sistema di navigazione/multimediale*1, 2
*1: Se presente
*2: Fare riferimento al “Manuale di uso e manutenzione del sistema
di navigazione e multimediale”.
4
5
6
7
8
9
10
11
12

91
2Quadro strumenti
YARIS_HV_EL_OM52F34L
2. Quadro strumenti
Spie di avvertimento e
indicatori ................................. 92
Indicatori e misuratori ................ 97
Display multifunzione ................ 99
Schermata di monitoraggio
energia/consumo .................. 103

97
2
2. Quadro strumenti
Quadro strumenti
YARIS_HV_EL_OM52F34L
Indicatori e misuratori
Indicatore sistema ibrido
Visualizza la potenza del sistema ibrido e il livello di rigenerazione
Ta c h i m e t r o
Visualizza la velocità del veicolo.
Indicatore di livello carburante
Visualizza la quantità di carburante residua nel serbatoio.
Pulsante cambio visualizzazione
→P. 9 9
Display multifunzione
→P. 9 9
Pulsanti di regolazione dell’orologio
→P. 1 0 1
1
2
3
4
5
6

982. Quadro strumenti
YARIS_HV_EL_OM52F34L
La luminosità degli indicatori della plancia può essere regolata (quando
l’interruttore fari è attivato).
Visualizzare il controllo luminosità
indicatori della plancia premendo il
pulsante cambio visualizzazione.
( →P. 99)
Tenere quindi premuto il pulsante.
Regolare la luminosità al livello
desiderato premendo il pulsante.
■ I misuratori e il display si illuminano quando
XVeicoli senza sistema di entrata e avviamento intelligente
L’interruttore POWER si trova in posizione “ON”.
XVeicoli con sistema di entrata e avviamento intelligente
L’interruttore POWER è in modalità ON.
■ Indicatore sistema ibrido
● Mantenendo l’ago dell’indicatore entro la zona Eco, è possibile guidare il veicolo in
modo più ecologico.
● La zona rigenerazione (CHG) indica lo stato di rigenerazione*. L’energia rigenerata
verrà utilizzata per caricare la batteria.
*: il termine “rigenerazione” utilizzato in questo manuale è riferito alla conversione
dell’energia creata dal movimento del veicolo in energia elettrica.
Controllo luminosità indicatori della plancia
Zona Power
Indica che la potenza di guida supera il limite
superiore della gamma di guida Eco.
Zona Eco
Indica che il veicolo viene guidato in modo
ecologico.
Zona Eco ibrida
Indica che il veicolo viene guidato in
condizioni che favoriscono il funzionamento
esclusivamente elettrico frequente. (Quando
il veicolo funziona a carico ridotto, ad
esempio quando si guida lentamente,
l’indicatore nella zona Eco ibrida consente
una guida ecologica.)
Zona rigenerazione (CHG)
Indica la fase di rigenerazione.
1
2
3
4

99
2
2. Quadro strumenti
Quadro strumenti
YARIS_HV_EL_OM52F34L
Display multifunzione
Orologio (→P. 101)
Visualizzazione temperatura
esterna ( →P. 101)
Indicatore posizione di innesto
( →P. 189)
Informazioni relative alla guida
( →P. 100)
.
Gli elementi del display possono
essere cambiati premendo il pulsante
cambio visualizzazione.
Sul display multifunzione viene visualizzata una grande varietà di dati
relativi alla guida utili per il guidatore, incluso l’orologio.
Visualizzazione dei contenuti
1
2
3
4
Cambio visualizzazione

1002. Quadro strumenti
YARIS_HV_EL_OM52F34L
■Contachilometri
Visualizza la distanza totale percorsa dal veicolo.
■Contachilometri parziale
Visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento del
contatore. I contachilometri parziali A e B possono essere utilizzati per
memorizzare e visualizzare differenti distanze indipendentemente.
Premere e tenere premuto il pulsante per più di un secondo per resettare.
Premendo e tenendo premuto il pulsante si azzererà il contachilometri parziale
quando esso è visualizzato.
■Consumo istantaneo di carburante
Visualizza il consumo istantaneo di carburante.
• La funzione può essere azzerata premendo il pulsante per più di 1 secondo
quando viene visualizzato il consumo istantaneo di carburante.
• Prendere come riferimento il consumo istantaneo di carburante.
■Consumo medio di carburante
Visualizza il valore medio del consumo di carburante.
• La funzione può essere azzerata premendo il pulsante per più di 1 secondo
quando viene visualizzato il consumo medio di carburante.
• Prendere come riferimento il consumo medio di carburante.
■Autonomia
Visualizza la distanza massima stimata che può essere percorsa con la
quantità di carburante residua.
• Questa distanza viene calcolata in base al consumo medio di carburante.
Pertanto la distanza effettiva percorribile potrebbe differire da quella
visualizzata.
• Quando il veicolo viene rifornito con una modesta quantità di carburante, il
display potrebbe non essere aggiornato.
Quando si rifornisce il veicolo di carburante, portare l’interruttore POWER nella
posizione “LOCK” (veicoli senza sistema di entrata e avviamento intelligente) o
spento (veicoli con sistema di entrata e avviamento intelligente). Se si rifornisce il
veicolo senza portare l’interruttore POWER in posizione “LOCK”, il display potrebbe
non venire aggiornato.
■Velocità media del veicolo
Visualizza la velocità media del veicolo dal momento in cui il sistema ibrido
è stato avviato o la funzione azzerata.
La funzione può essere azzerata premendo il pulsante per più di 1 secondo
quando viene visualizzata la velocità media del veicolo.
Informazioni relative alla guida

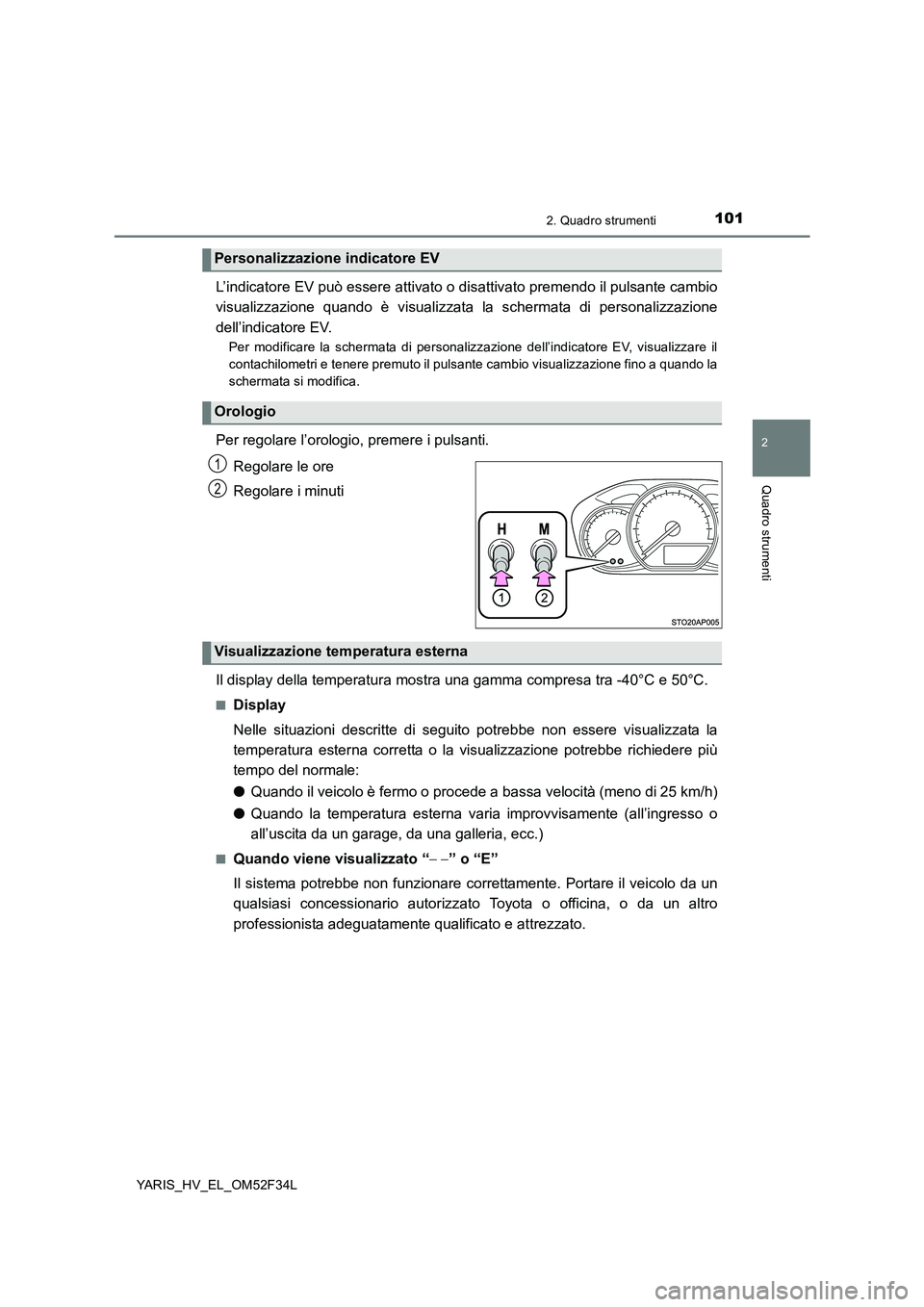

1012. Quadro strumenti
2
Quadro strumenti
YARIS_HV_EL_OM52F34L
L’indicatore EV può essere attivato o disattivato premendo il pulsante cambio
visualizzazione quando è visualizzata la schermata di personalizzazione
dell’indicatore EV.
Per modificare la schermata di personalizzazione dell’indicatore EV, visualizzare il
contachilometri e tenere premuto il pulsante cambio visualizzazione fino a quando la
schermata si modifica.
Per regolare l’orologio, premere i pulsanti.
Regolare le ore
Regolare i minuti
Il display della temperatura mostra una gamma compresa tra -40°C e 50°C.
■Display
Nelle situazioni descritte di seguito potrebbe non essere visualizzata la
temperatura esterna corretta o la visualizzazione potrebbe richiedere più
tempo del normale:
● Quando il veicolo è fermo o procede a bassa velocità (meno di 25 km/h)
● Quando la temperatura esterna varia improvvisamente (all’ingresso o
all’uscita da un garage, da una galleria, ecc.)
■Quando viene visualizzato “ − −” o “E”
Il sistema potrebbe non funzionare correttamente. Portare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o da un altro
professionista adeguatamente qualificato e attrezzato.
Personalizzazione indicatore EV
Orologio
1
2
Visualizzazione temperatura esterna

1022. Quadro strumenti
YARIS_HV_EL_OM52F34L

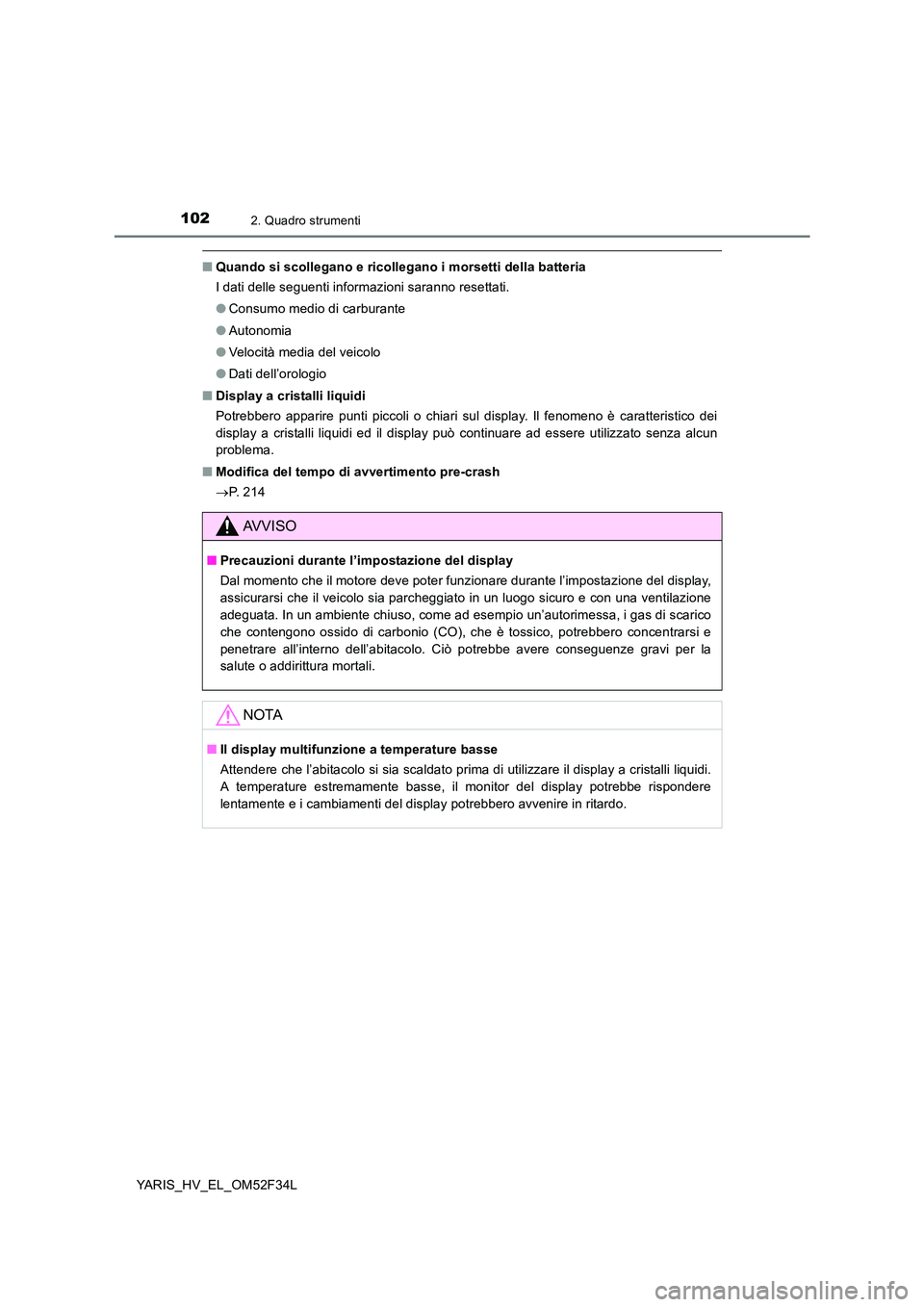

■Quando si scollegano e ricollegano i morsetti della batteria
I dati delle seguenti informazioni saranno resettati.
● Consumo medio di carburante
● Autonomia
● Velocità media del veicolo
● Dati dell’orologio
■ Display a cristalli liquidi
Potrebbero apparire punti piccoli o chiari sul display. Il fenomeno è caratteristico dei
display a cristalli liquidi ed il display può continuare ad essere utilizzato senza alcun
problema.
■ Modifica del tempo di avvertimento pre-crash
→ P. 2 1 4
AVVISO
■Precauzioni durante l’impostazione del display
Dal momento che il motore deve poter funzionare durante l’impostazione del display,
assicurarsi che il veicolo sia parcheggiato in un luogo sicuro e con una ventilazione
adeguata. In un ambiente chiuso, come ad esempio un’autorimessa, i gas di scarico
che contengono ossido di carbonio (CO), che è tossico, potrebbero concentrarsi e
penetrare all’interno dell’abitacolo. Ciò potrebbe avere conseguenze gravi per la
salute o addirittura mortali.
NOTA
■ Il display multifunzione a temperature basse
Attendere che l’abitacolo si sia scaldato prima di utilizzare il display a cristalli liquidi.
A temperature estremamente basse, il monitor del display potrebbe rispondere
lentamente e i cambiamenti del display potrebbero avvenire in ritardo.
