4518-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52G76E

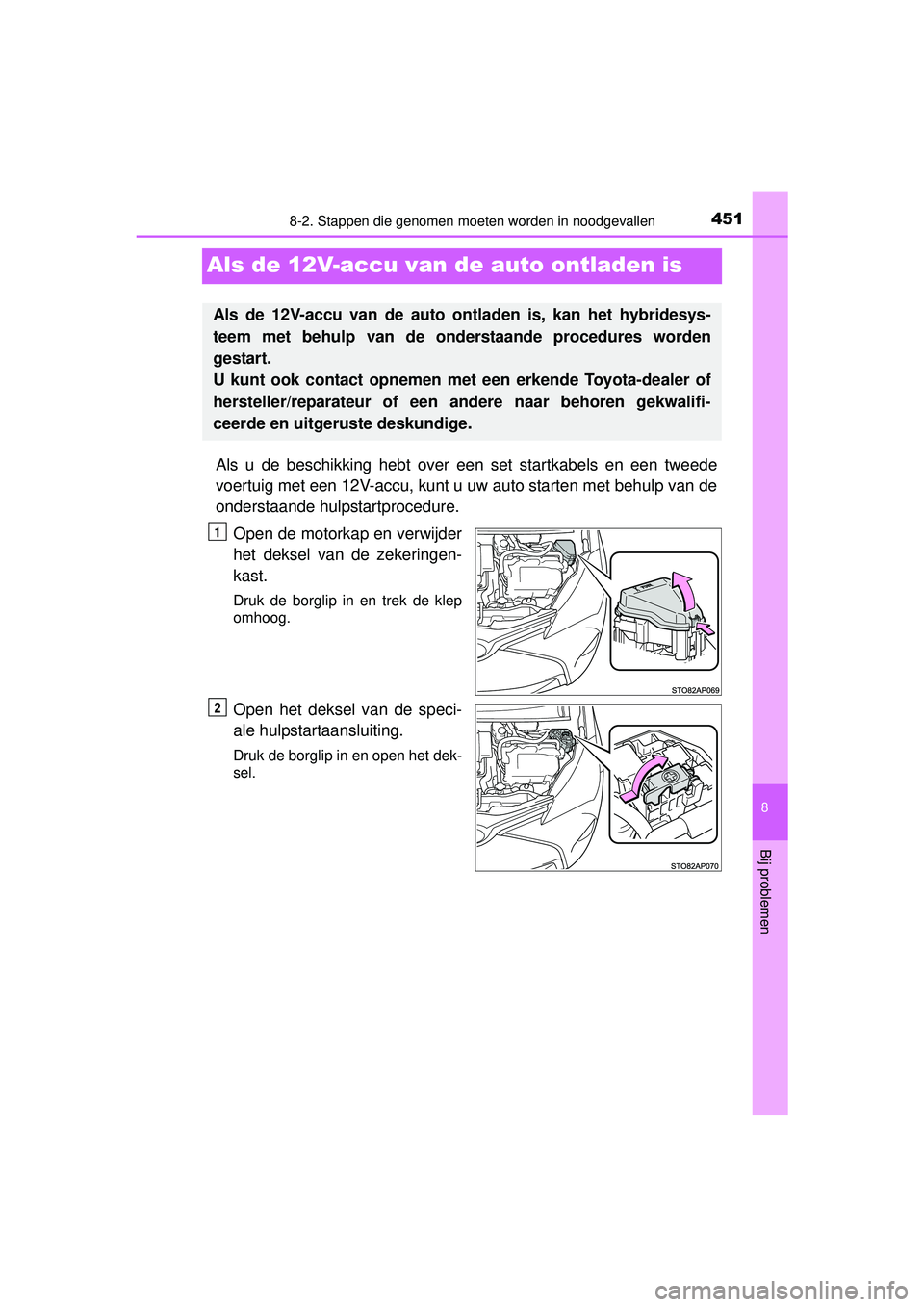

Als de 12V-accu van de auto ontladen is
Als u de beschikking hebt over een set startkabels en een tweede
voertuig met een 12V-accu, kunt u uw auto starten met behulp van de
onderstaande hulpstartprocedure.
Open de motorkap en verwijder
het deksel van de zekeringen-
kast.
Druk de borglip in en trek de klep
omhoog.
Open het deksel van de speci-
ale hulpstartaansluiting.
Druk de borglip in en open het dek-
sel.
Als de 12V-accu van de auto ontladen is, kan het hybridesys-
teem met behulp van de onderstaande procedures worden
gestart.
U kunt ook contact opnemen met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
1
2
YARIS_HV_OM_Europe_OM52G76E.book Page 451 Friday, April 22, 2016 10:49 AM

4528-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52G76E

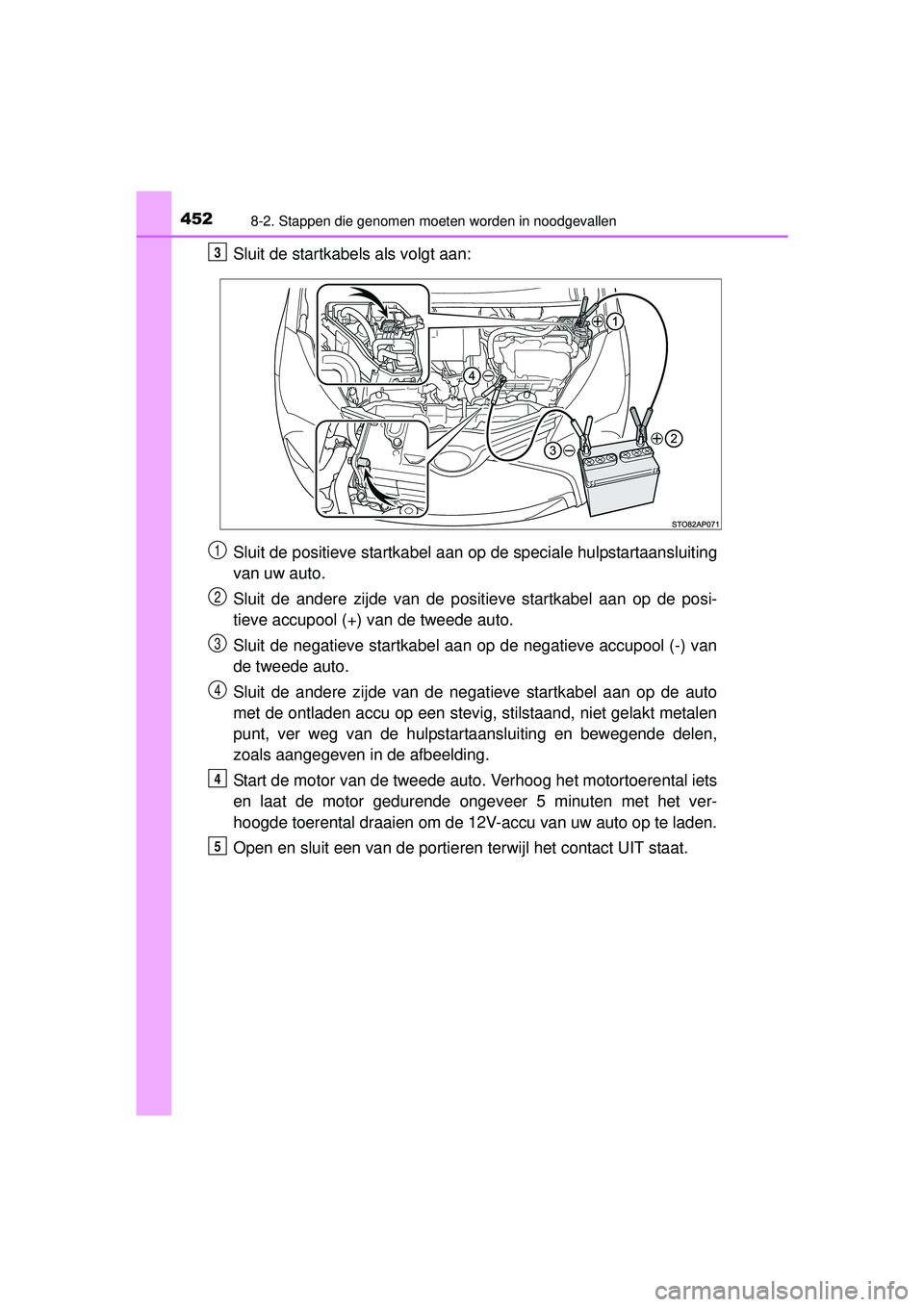

Sluit de startkabels als volgt aan:
Sluit de positieve startkabel aan op de speciale hulpstartaansluiting
van uw auto.
Sluit de andere zijde van de positieve startkabel aan op de posi-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-) van
de tweede auto.
Sluit de andere zijde van de negatieve startkabel aan op de auto
met de ontladen accu op een stevig , stilstaand, niet gelakt metalen
punt, ver weg van de hulpstartaansluiting en bewegende delen,
zoals aangegeven in de afbeelding.
Start de motor van de tweede auto. Verhoog het motortoerental iets
en laat de motor gedurende ongeveer 5 minuten met het ver-
hoogde toerental draaien om de 12V-accu van uw auto op te laden.
Open en sluit een van de portieren terwijl het contact UIT staat.3
1
2
3
4
4
5
YARIS_HV_OM_Europe_OM52G76E.book Page 452 Friday, April 22, 2016 10:49 AM

4538-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52G76E

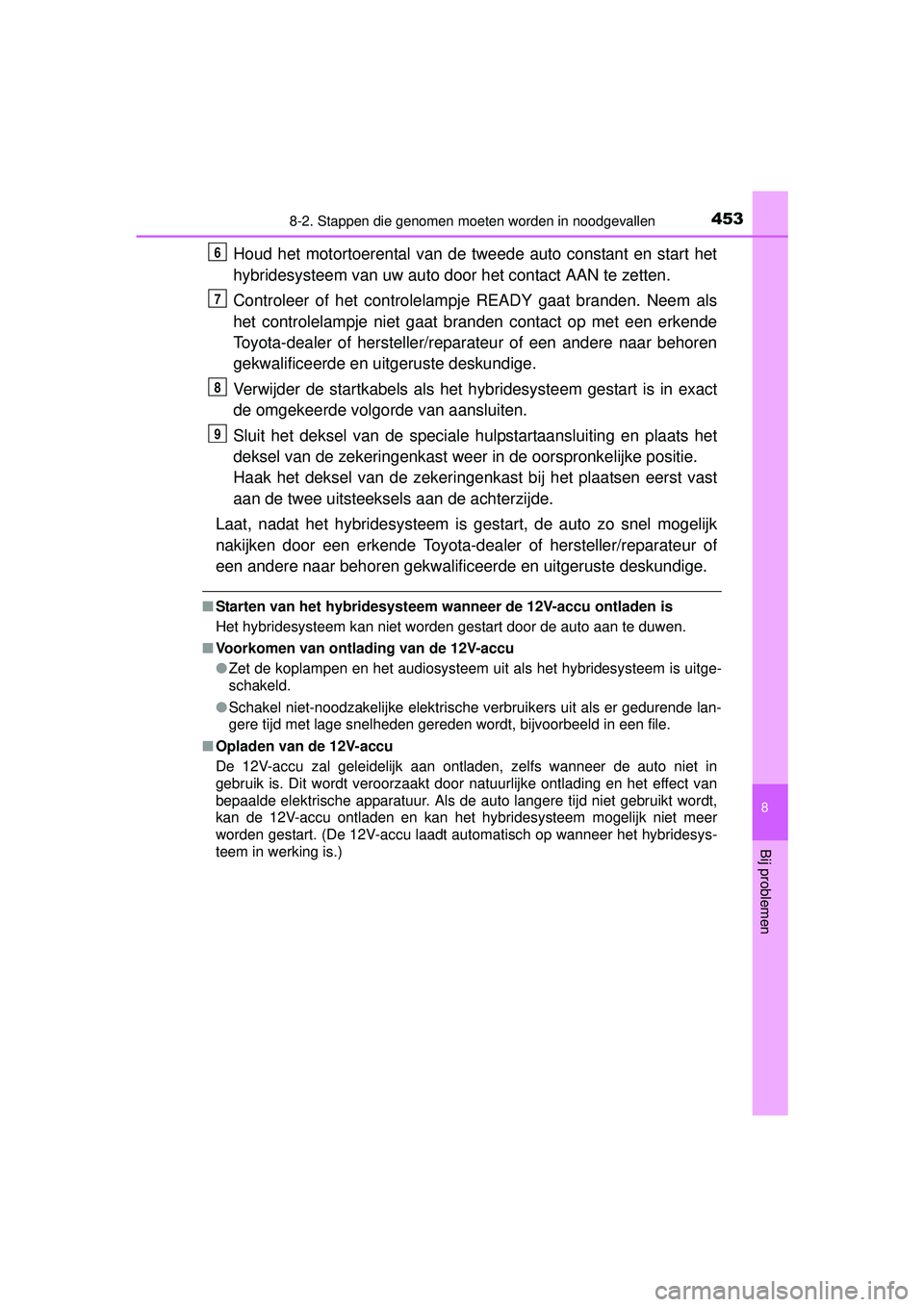

Houd het motortoerental van de tweede auto constant en start het
hybridesysteem van uw auto door het contact AAN te zetten.
Controleer of het controlelampje READY gaat branden. Neem als
het controlelampje niet gaat branden contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Verwijder de startkabels als het hybridesysteem gestart is in exact
de omgekeerde volgorde van aansluiten.
Sluit het deksel van de speciale hulpstartaansluiting en plaats het
deksel van de zekeringenkast weer in de oorspronkelijke positie.
Haak het deksel van de zekeringen kast bij het plaatsen eerst vast
aan de twee uitsteeksels aan de achterzijde.
Laat, nadat het hybridesysteem is gestart, de auto zo snel mogelijk
nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Starten van het hybridesysteem wanneer de 12V-accu ontladen is
Het hybridesysteem kan niet worden gestart door de auto aan te duwen.
■ Voorkomen van ontlading van de 12V-accu
●Zet de koplampen en het audiosysteem uit als het hybridesysteem is uitge-
schakeld.
● Schakel niet-noodzakelijke elektrische verbruikers uit als er gedurende lan-
gere tijd met lage snelheden gereden wordt, bijvoorbeeld in een file.
■ Opladen van de 12V-accu
De 12V-accu zal geleidelijk aan ontladen, zelfs wanneer de auto niet in
gebruik is. Dit wordt veroorzaakt door natuurlijke ontlading en het effect van
bepaalde elektrische apparatuur. Als de auto langere tijd niet gebruikt wordt,
kan de 12V-accu ontladen en kan het hybridesysteem mogelijk niet meer
worden gestart. (De 12V-accu laadt automatisch op wanneer het hybridesys-
teem in werking is.)
6
7
8
9
YARIS_HV_OM_Europe_OM52G76E.book Page 453 Friday, April 22, 2016 10:49 AM

4548-2. Stappen die genomen moeten worden in noodgevallen

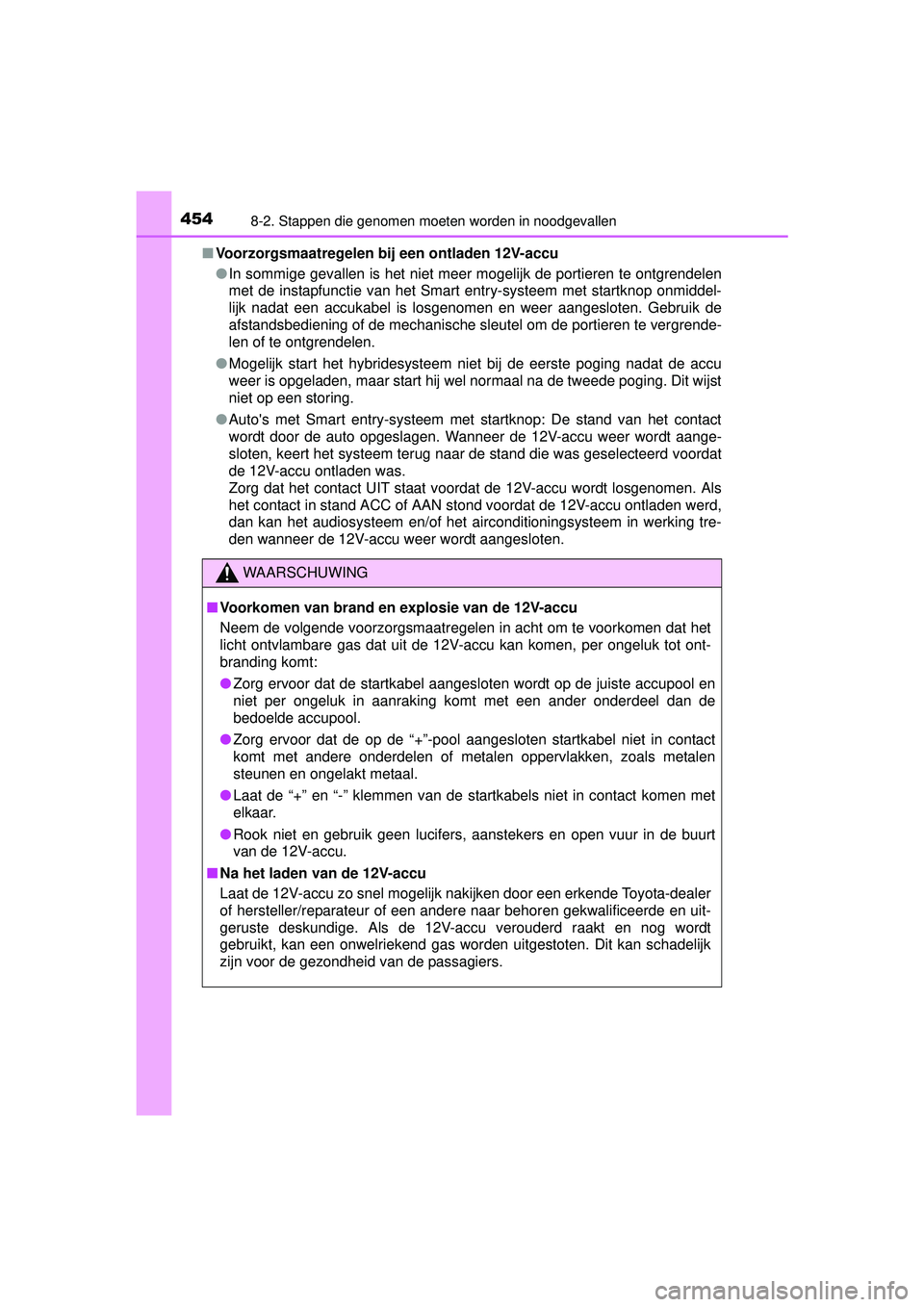

YARIS_HV_OM_Europe_OM52G76E■
Voorzorgsmaatregelen bij een ontladen 12V-accu
●In sommige gevallen is het niet meer mogelijk de portieren te ontgrendelen
met de instapfunctie van het Smart entry-systeem met startknop onmiddel-
lijk nadat een accukabel is losgenomen en weer aangesloten. Gebruik de
afstandsbediening of de mechanische sleutel om de portieren te vergrende-
len of te ontgrendelen.
● Mogelijk start het hybridesysteem niet bij de eerste poging nadat de accu
weer is opgeladen, maar start hij wel normaal na de tweede poging. Dit wijst
niet op een storing.
● Auto's met Smart entry-systeem met startknop: De stand van het contact
wordt door de auto opgeslagen. Wanneer de 12V-accu weer wordt aange-
sloten, keert het systeem terug naar de stand die was geselecteerd voordat
de 12V-accu ontladen was.
Zorg dat het contact UIT staat voordat de 12V-accu wordt losgenomen. Als
het contact in stand ACC of AAN stond voordat de 12V-accu ontladen werd,
dan kan het audiosysteem en/of het airconditioningsysteem in werking tre-
den wanneer de 12V-accu weer wordt aangesloten.

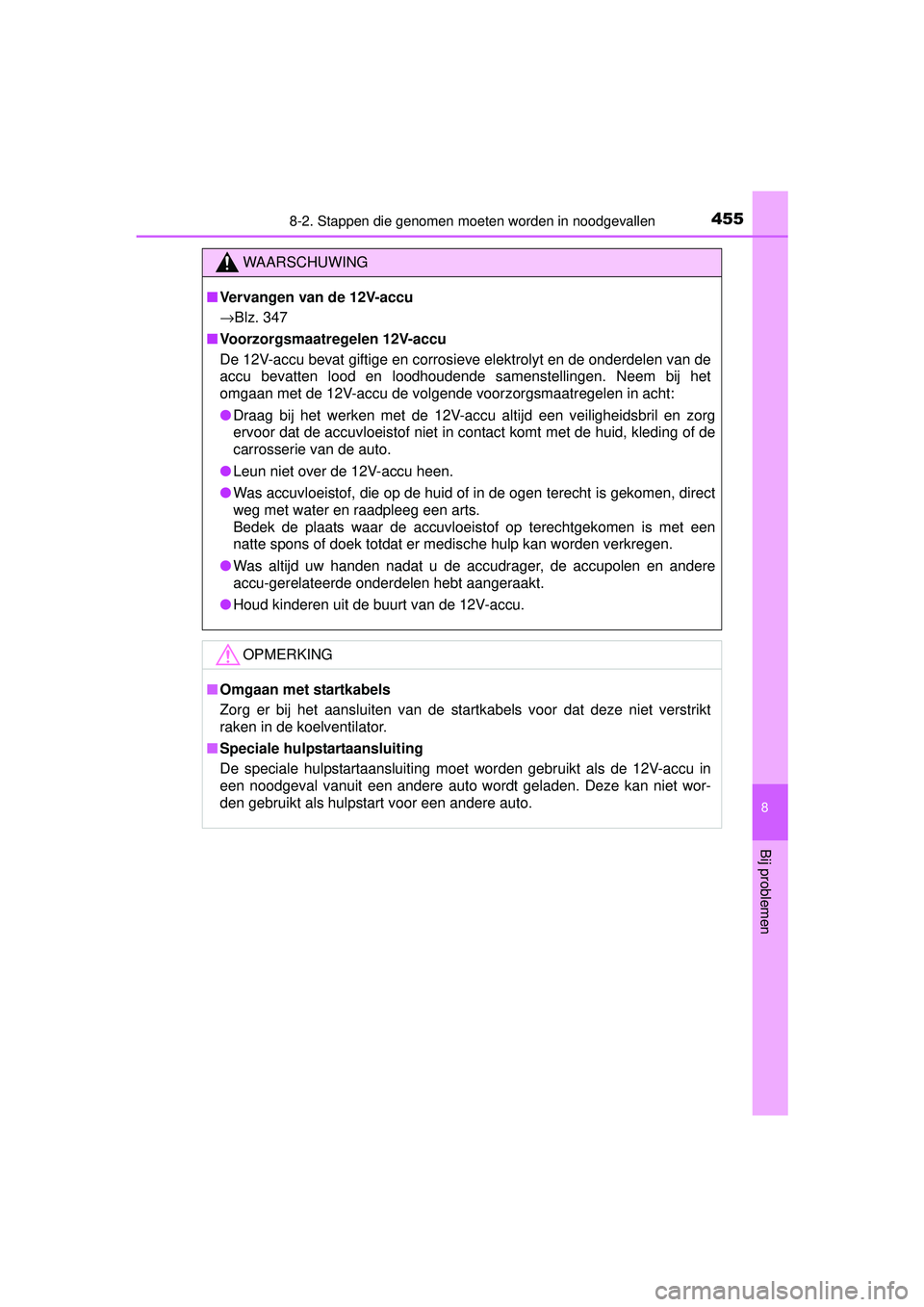

WAARSCHUWING
■Voorkomen van brand en explosie van de 12V-accu
Neem de volgende voorzorgsmaatregelen in acht om te voorkomen dat het
licht ontvlambare gas dat uit de 12V-accu kan komen, per ongeluk tot ont-
branding komt:
● Zorg ervoor dat de startkabel aangesloten wordt op de juiste accupool en
niet per ongeluk in aanraking komt met een ander onderdeel dan de
bedoelde accupool.
● Zorg ervoor dat de op de “+”-pool aangesloten startkabel niet in contact
komt met andere onderdelen of metalen oppervlakken, zoals metalen
steunen en ongelakt metaal.
● Laat de “+” en “-” klemmen van de startkabels niet in contact komen met
elkaar.
● Rook niet en gebruik geen lucifers, aanstekers en open vuur in de buurt
van de 12V-accu.
■ Na het laden van de 12V-accu
Laat de 12V-accu zo snel mogelijk nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uit-
geruste deskundige. Als de 12V-accu verouderd raakt en nog wordt
gebruikt, kan een onwelriekend gas worden uitgestoten. Dit kan schadelijk
zijn voor de gezondheid van de passagiers.
YARIS_HV_OM_Europe_OM52G76E.book Page 454 Friday, April 22, 2016 10:49 AM

4558-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52G76E
WAARSCHUWING
■Vervangen van de 12V-accu
→ Blz. 347
■ Voorzorgsmaatregelen 12V-accu
De 12V-accu bevat giftige en corrosieve elektrolyt en de onderdelen van de
accu bevatten lood en loodhoudende samenstellingen. Neem bij het
omgaan met de 12V-accu de volgende voorzorgsmaatregelen in acht:
● Draag bij het werken met de 12V-accu altijd een veiligheidsbril en zorg
ervoor dat de accuvloeistof niet in contact komt met de huid, kleding of de
carrosserie van de auto.
● Leun niet over de 12V-accu heen.
● Was accuvloeistof, die op de huid of in de ogen terecht is gekomen, direc\
t
weg met water en raadpleeg een arts.
Bedek de plaats waar de accuvloeistof op terechtgekomen is met een
natte spons of doek totdat er medische hulp kan worden verkregen.
● Was altijd uw handen nadat u de accudrager, de accupolen en andere
accu-gerelateerde onderdelen hebt aangeraakt.
● Houd kinderen uit de buurt van de 12V-accu.
OPMERKING
■Omgaan met startkabels
Zorg er bij het aansluiten van de startkabels voor dat deze niet verstrikt
raken in de koelventilator.
■ Speciale hulpstartaansluiting
De speciale hulpstartaansluiting moet worden gebruikt als de 12V-accu in
een noodgeval vanuit een andere auto wordt geladen. Deze kan niet wor-
den gebruikt als hulpstart voor een andere auto.
YARIS_HV_OM_Europe_OM52G76E.book Page 455 Friday, April 22, 2016 10:49 AM

4568-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52G76E

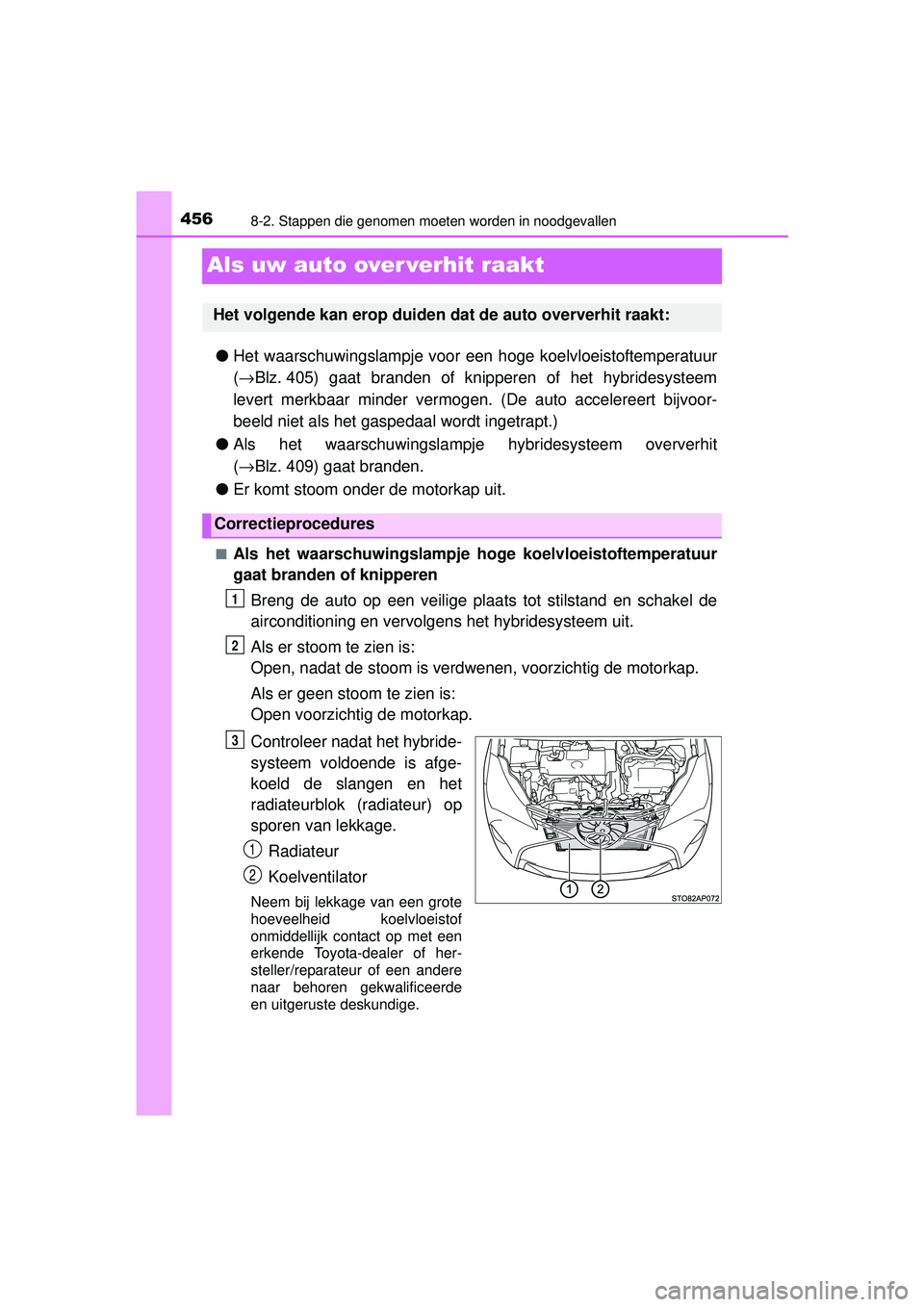

Als uw auto over verhit raakt
●Het waarschuwingslampje voor een hoge koelvloeistoftemperatuur
(→ Blz. 405) gaat branden of knipperen of het hybridesysteem
levert merkbaar minder vermogen. (De auto accelereert bijvoor-
beeld niet als het gaspedaal wordt ingetrapt.)
● Als het waarschuwingslampje hybridesysteem oververhit
( → Blz. 409) gaat branden.
● Er komt stoom onder de motorkap uit.
■Als het waarschuwingslampje hoge koelvloeistoftemperatuur
gaat branden of knipperen
Breng de auto op een veilige plaats tot stilstand en schakel de
airconditioning en vervolgen s het hybridesysteem uit.
Als er stoom te zien is:
Open, nadat de stoom is verdwenen, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
Controleer nadat het hybride-
systeem voldoende is afge-
koeld de slangen en het
radiateurblok (radiateur) op
sporen van lekkage. Radiateur
Koelventilator
Neem bij lekkage van een grote
hoeveelheid koelvloeistof
onmiddellijk contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
Het volgende kan erop duiden dat de auto oververhit raakt:
Correctieprocedures
1
2
3
1
2
YARIS_HV_OM_Europe_OM52G76E.book Page 456 Friday, April 22, 2016 10:49 AM

4578-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52G76E

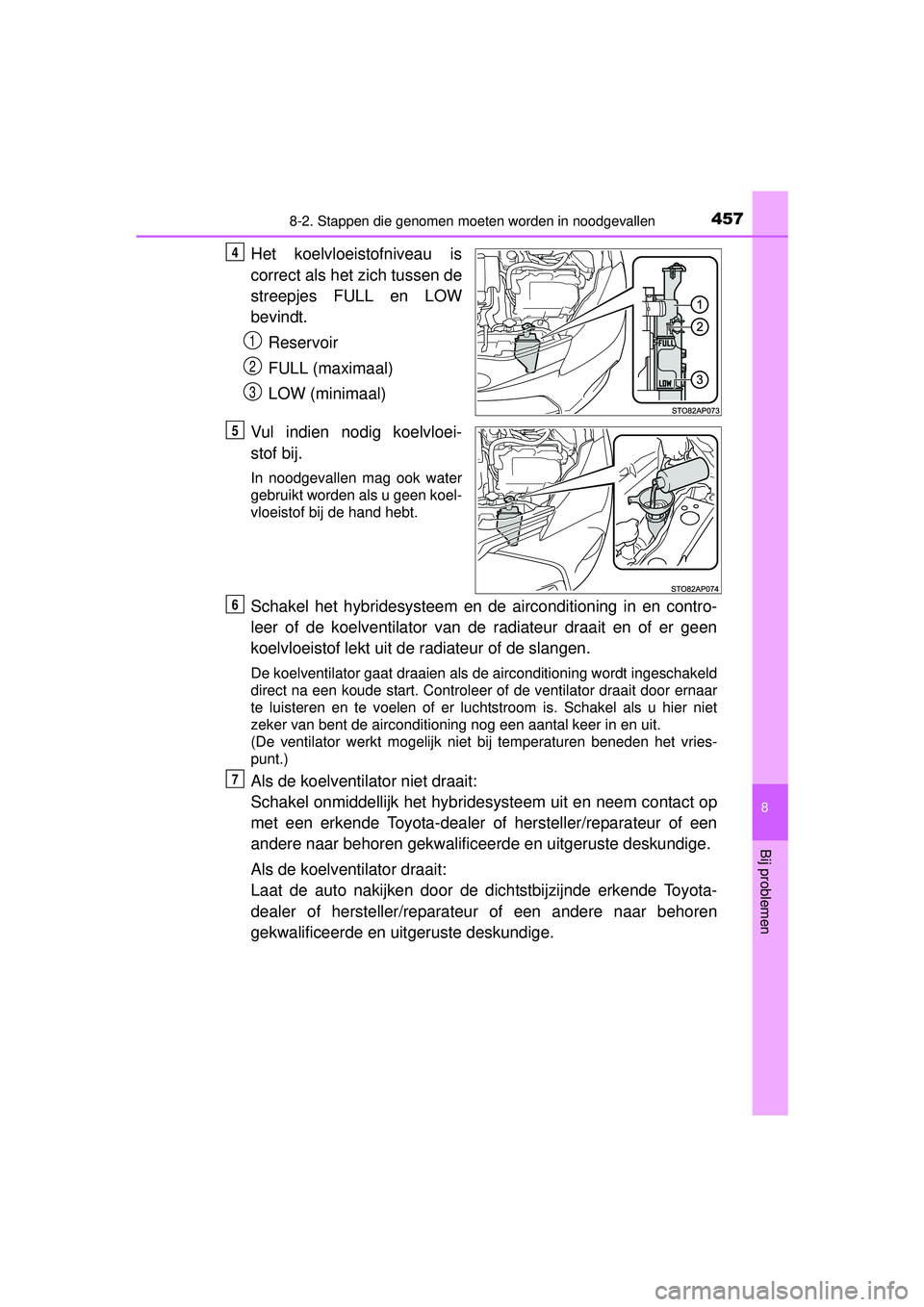

Het koelvloeistofniveau is
correct als het zich tussen de
streepjes FULL en LOW
bevindt.Reservoir
FULL (maximaal)
LOW (minimaal)
Vul indien nodig koelvloei-
stof bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
Schakel het hybridesysteem en de airconditioning in en contro-
leer of de koelventilator van de radiateur draait en of er geen
koelvloeistof lekt uit de radiateur of de slangen.
De koelventilator gaat draaien als de airconditioning wordt ingeschakeld
direct na een koude start. Controleer of de ventilator draait door ernaar
te luisteren en te voelen of er luchtstroom is. Schakel als u hier niet
zeker van bent de airconditioning nog een aantal keer in en uit.
(De ventilator werkt mogelijk niet bij temperaturen beneden het vries-
punt.)
Als de koelventilator niet draait:
Schakel onmiddellijk het hybrides ysteem uit en neem contact op
met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeer de en uitgeruste deskundige.
Als de koelventilator draait:
Laat de auto nakijken door de dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
4
1
2
3
5
6
7
YARIS_HV_OM_Europe_OM52G76E.book Page 457 Friday, April 22, 2016 10:49 AM

4588-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52G76E■

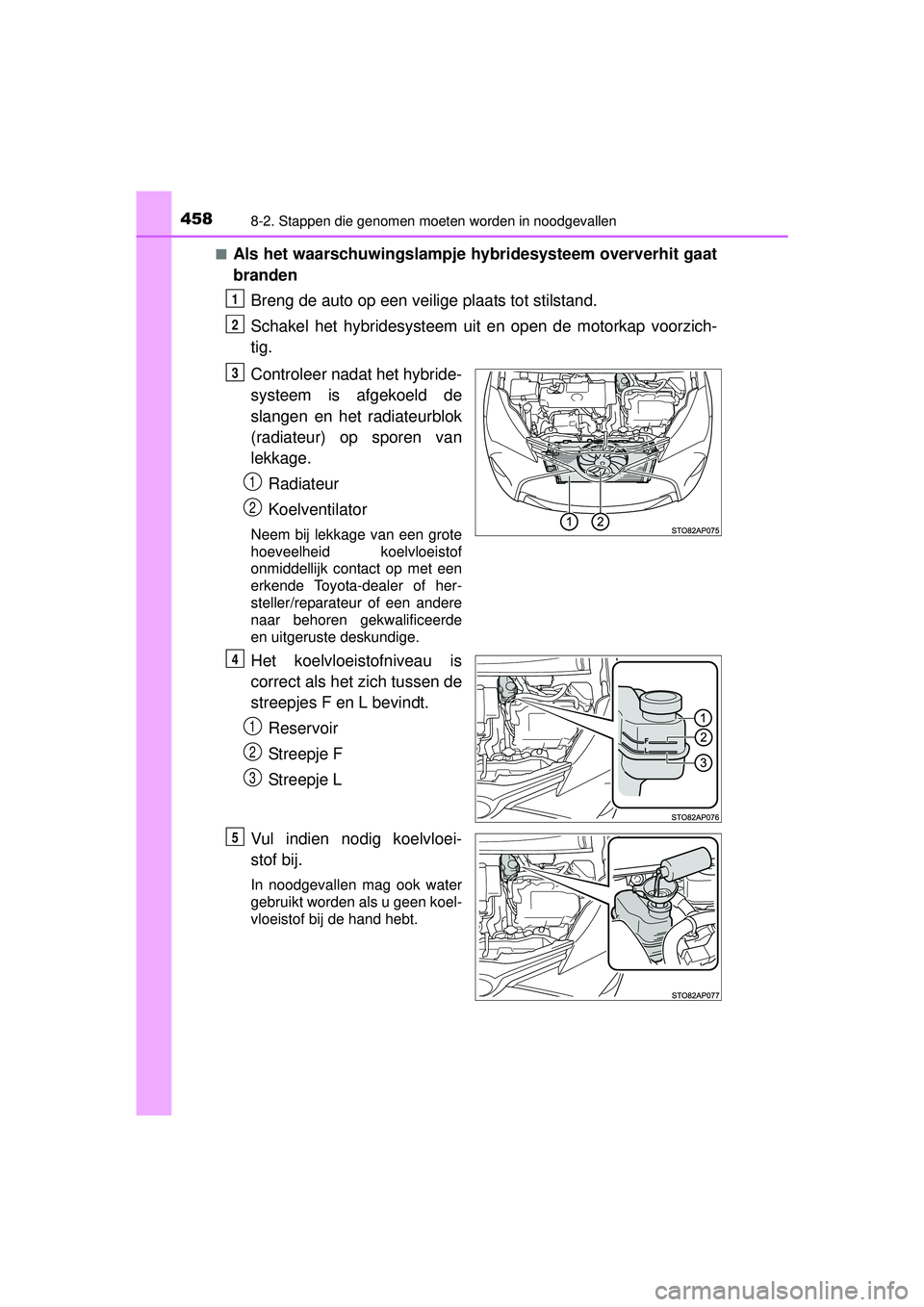

Als het waarschuwingslampje hybridesysteem oververhit gaat
branden
Breng de auto op een veilig e plaats tot stilstand.
Schakel het hybridesysteem ui t en open de motorkap voorzich-
tig.
Controleer nadat het hybride-
systeem is afgekoeld de
slangen en het radiateurblok
(radiateur) op sporen van
lekkage.
Radiateur
Koelventilator
Neem bij lekkage van een grote
hoeveelheid koelvloeistof
onmiddellijk contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
Het koelvloeistofniveau is
correct als het zich tussen de
streepjes F en L bevindt.Reservoir
Streepje F
Streepje L
Vul indien nodig koelvloei-
stof bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
1
2
3
1
2
4
1
2
3
5
YARIS_HV_OM_Europe_OM52G76E.book Page 458 Friday, April 22, 2016 10:49 AM

4598-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_HV_OM_Europe_OM52G76E

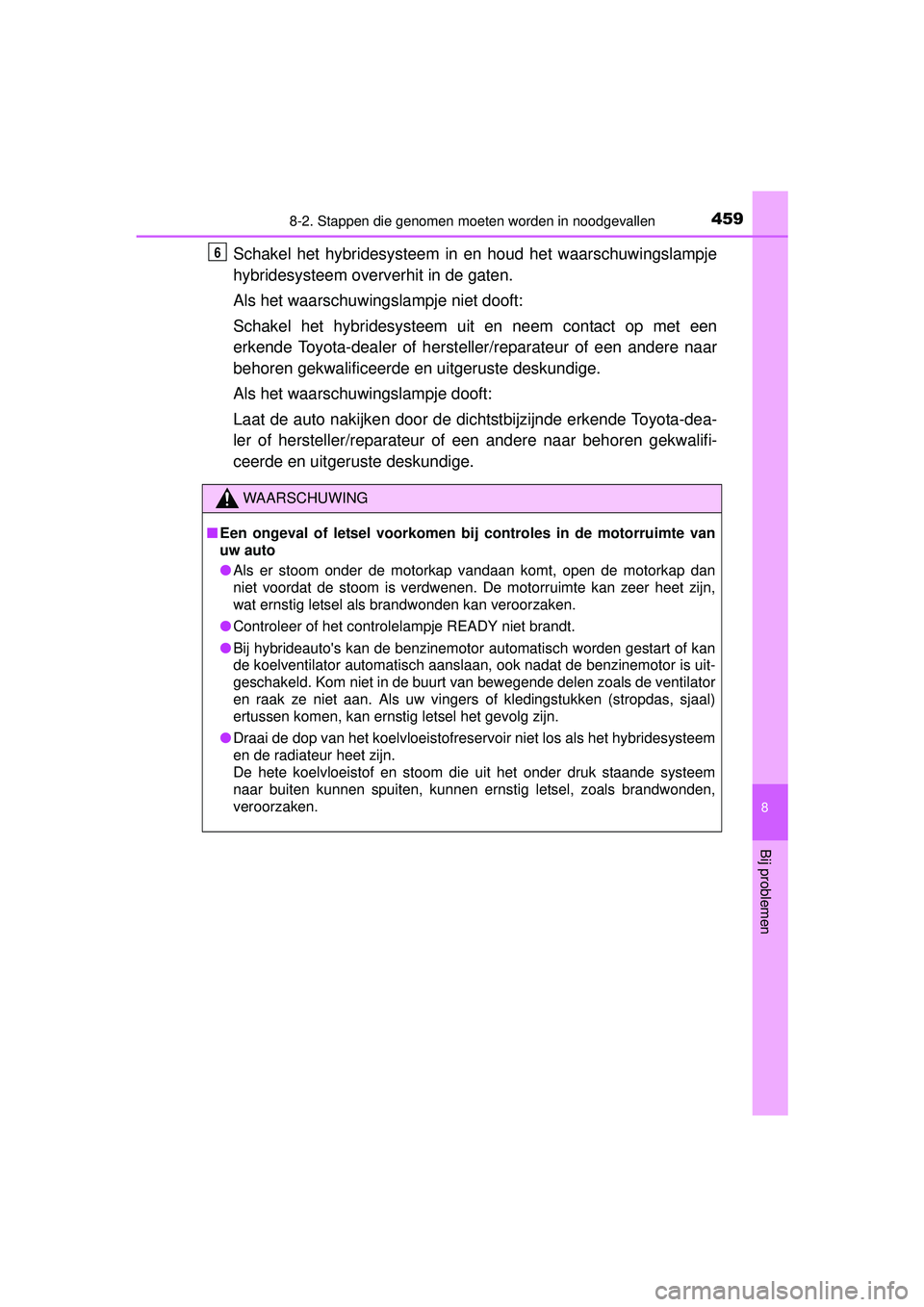

Schakel het hybridesysteem in en houd het waarschuwingslampje
hybridesysteem oververhit in de gaten.
Als het waarschuwingslampje niet dooft:
Schakel het hybridesysteem uit en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Als het waarschuwingslampje dooft:
Laat de auto nakijken door de dichtstbijzijnde erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
WAARSCHUWING
■Een ongeval of letsel voorkomen b ij controles in de motorruimte van
uw auto
● Als er stoom onder de motorkap vandaan komt, open de motorkap dan
niet voordat de stoom is verdwenen. De motorruimte kan zeer heet zijn,
wat ernstig letsel als brandwonden kan veroorzaken.
● Controleer of het controlelampje READY niet brandt.
● Bij hybrideauto's kan de benzinemotor automatisch worden gestart of kan
de koelventilator automatisch aanslaan, ook nadat de benzinemotor is uit-
geschakeld. Kom niet in de buurt van bewegende delen zoals de ventilator
en raak ze niet aan. Als uw vingers of kledingstukken (stropdas, sjaal)
ertussen komen, kan ernstig letsel het gevolg zijn.
● Draai de dop van het koelvloeistofreservoir niet los als het hybridesysteem
en de radiateur heet zijn.
De hete koelvloeistof en stoom die uit het onder druk staande systeem
naar buiten kunnen spuiten, kunnen ernstig letsel, zoals brandwonden,
veroorzaken.
6
YARIS_HV_OM_Europe_OM52G76E.book Page 459 Friday, April 22, 2016 10:49 AM

4608-2. Stappen die genomen moeten worden in noodgevallen
YARIS_HV_OM_Europe_OM52G76E
OPMERKING
■Bijvullen van koelvloeistof motor/vermogensregeleenheid
Wacht totdat het hybridesysteem is afgekoeld alvorens koelvloeistof voor de
motor/vermogensregeleenheid bij te vullen.
Vul het systeem langzaam met koelvloeistof. Het te snel bijvullen van koel-
vloeistof bij een heet hybridesysteem kan schade aan het hybridesysteem
veroorzaken.
■ Voorkomen van beschadigin gen aan het koelsysteem
Neem de volgende voorzorgsmaatregelen in acht.
● Zorg dat de koelvloeistof niet verontreinigd raakt (bijvoorbeeld met zand of
stof)
● Gebruik geen koelvloeistofadditief.
YARIS_HV_OM_Europe_OM52G76E.book Page 460 Friday, April 22, 2016 10:49 AM
