421-1. Voor een veilig gebruik
YARIS_HV_OM_Europe_OM52G76E
*: Indien aanwezig

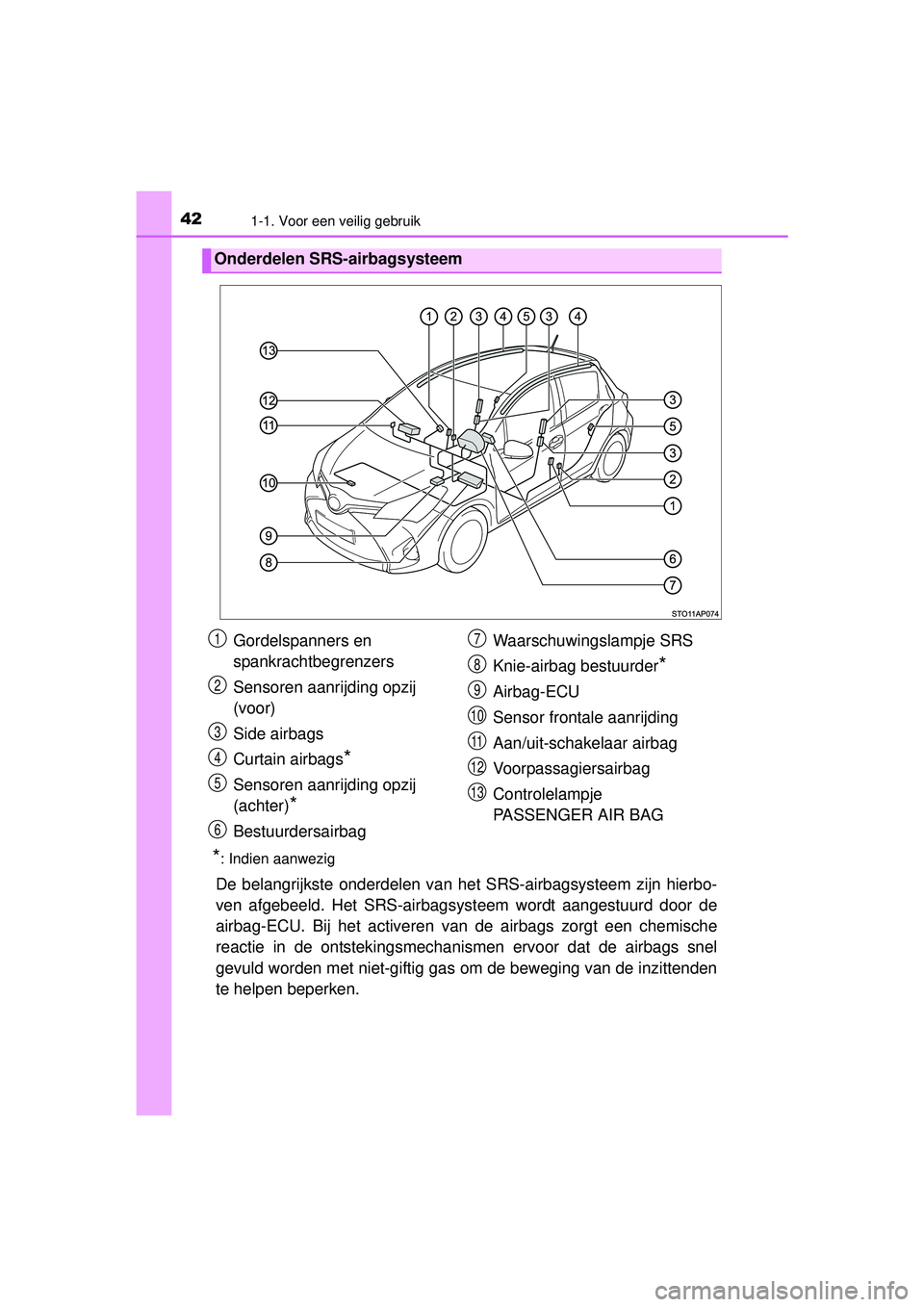

De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierbo-
ven afgebeeld. Het SRS-airbagsysteem wordt aangestuurd door de
airbag-ECU. Bij het activeren v an de airbags zorgt een chemische
reactie in de ontstekingsmechanis men ervoor dat de airbags snel
gevuld worden met niet-giftig ga s om de beweging van de inzittenden
te helpen beperken.
Onderdelen SRS-airbagsysteem
Gordelspanners en
spankrachtbegrenzers
Sensoren aanrijding opzij
(voor)
Side airbags
Curtain airbags
*
Sensoren aanrijding opzij
(achter)
*
Bestuurdersairbag Waarschuwingslampje SRS
Knie-airbag bestuurder
*
Airbag-ECU
Sensor frontale aanrijding
Aan/uit-schakelaar airbag
Voorpassagiersairbag
Controlelampje
PASSENGER AIR BAG
1
2
3
4
5
6
7
8
9
10
11
12
13
YARIS_HV_OM_Europe_OM52G76E.book Page 42 Friday, April 22, 2016 10:49 AM

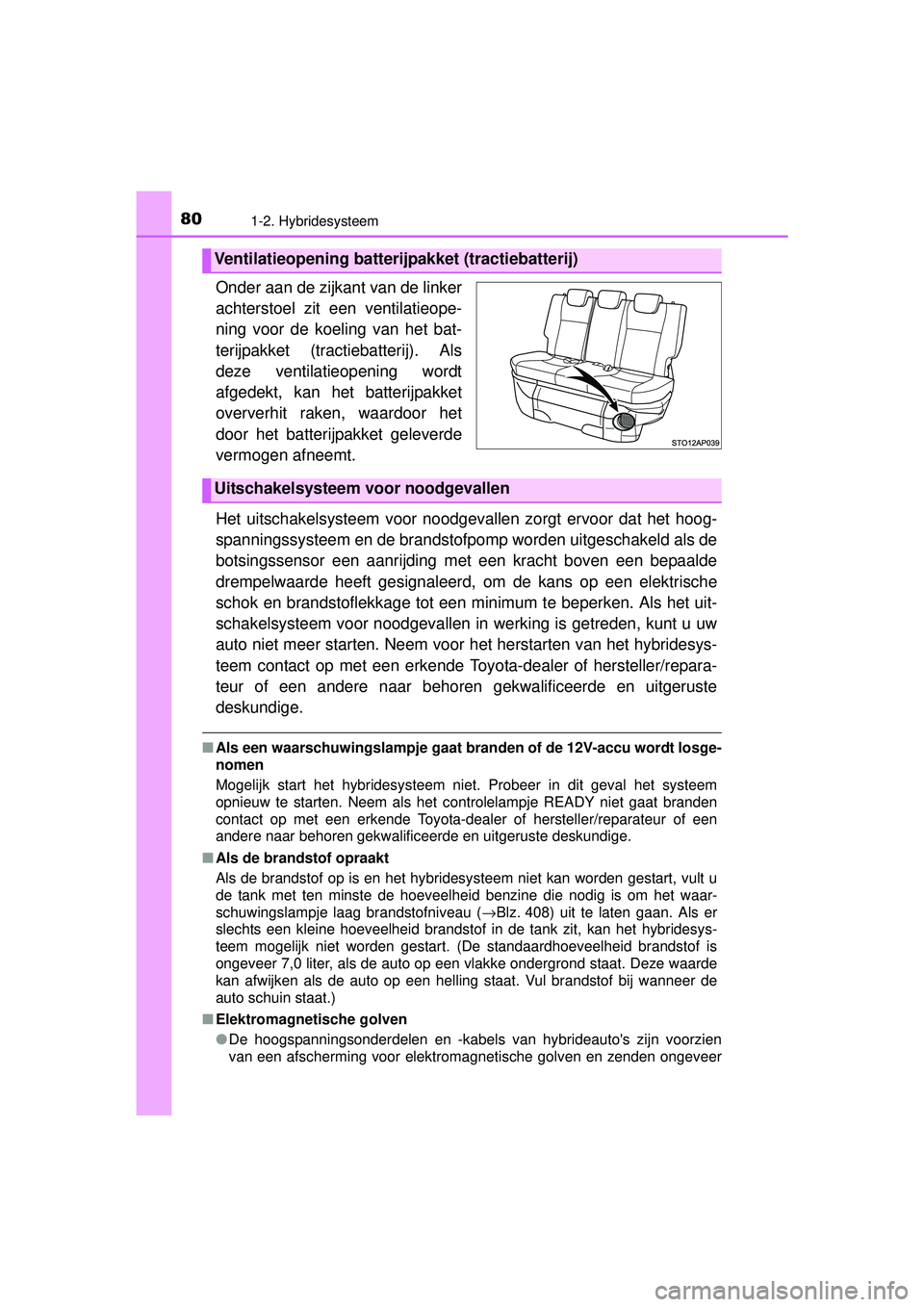

801-2. Hybridesysteem
YARIS_HV_OM_Europe_OM52G76E
Onder aan de zijkant van de linker
achterstoel zit een ventilatieope-
ning voor de koeling van het bat-
terijpakket (tractiebatterij). Als
deze ventilatieopening wordt
afgedekt, kan het batterijpakket
oververhit raken, waardoor het
door het batterijpakket geleverde
vermogen afneemt.
Het uitschakelsysteem voor noodgevallen zorgt ervoor dat het hoog-
spanningssysteem en de brandstof pomp worden uitgeschakeld als de
botsingssensor een aanrijding met een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om de kans op een elektrische
schok en brandstoflekkage tot een minimum te beperken. Als het uit-
schakelsysteem voor noodgevallen in werking is getreden, kunt u uw
auto niet meer starten. Neem voor het herstarten van het hybridesys-
teem contact op met een erkende To yota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
■ Als een waarschuwingslampje gaat br anden of de 12V-accu wordt losge-
nomen
Mogelijk start het hybridesysteem niet. Probeer in dit geval het systeem
opnieuw te starten. Neem als het controlelampje READY niet gaat branden
contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als de brandstof opraakt
Als de brandstof op is en het hybridesysteem niet kan worden gestart, vult u
de tank met ten minste de hoeveelheid benzine die nodig is om het waar-
schuwingslampje laag brandstofniveau ( →Blz. 408) uit te laten gaan. Als er
slechts een kleine hoeveelheid brandstof in de tank zit, kan het hybridesys-
teem mogelijk niet worden gestart. (De standaardhoeveelheid brandstof is
ongeveer 7,0 liter, als de auto op een vlakke ondergrond staat. Deze waarde
kan afwijken als de auto op een helling staat. Vul brandstof bij wanneer de
auto schuin staat.)
■ Elektromagnetische golven
●De hoogspanningsonderdelen en -kabels van hybrideauto's zijn voorzien
van een afscherming voor elektr omagnetische golven en zenden ongeveer
Ventilatieopening batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
YARIS_HV_OM_Europe_OM52G76E.book Page 80 Friday, April 22, 2016 10:49 AM

89
1
1-3. Antidiefstalsysteem
Veiligheid en beveiliging
YARIS_HV_OM_Europe_OM52G76E
Super vergrendeling∗
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de ruiten van de beide voorportie-
ren.
Zet het contact UIT, laat alle inzittenden de auto verlaten en controleer
of alle portieren gesloten zijn.
Gebruik van de instapfunctie (auto's met Smart entry-systeem, start-
knop en instapfunctie):
Raak het sensorgedeelte van de buitenportiergreep binnen 5 secon-
den 2 keer aan.
Met de afstandsbediening:
Druk tweemaal binnen 5 seconden op .
∗: Indien aanwezig
Toegang door onbevoegden wordt voorkomen door het ontgren-
delen van de portieren zowel van buitenaf als van binnenuit
onmogelijk te maken.
Inschakelen van de supervergrendeling
YARIS_HV_OM_Europe_OM52G76E.book Page 89 Friday, April 22, 2016 10:49 AM

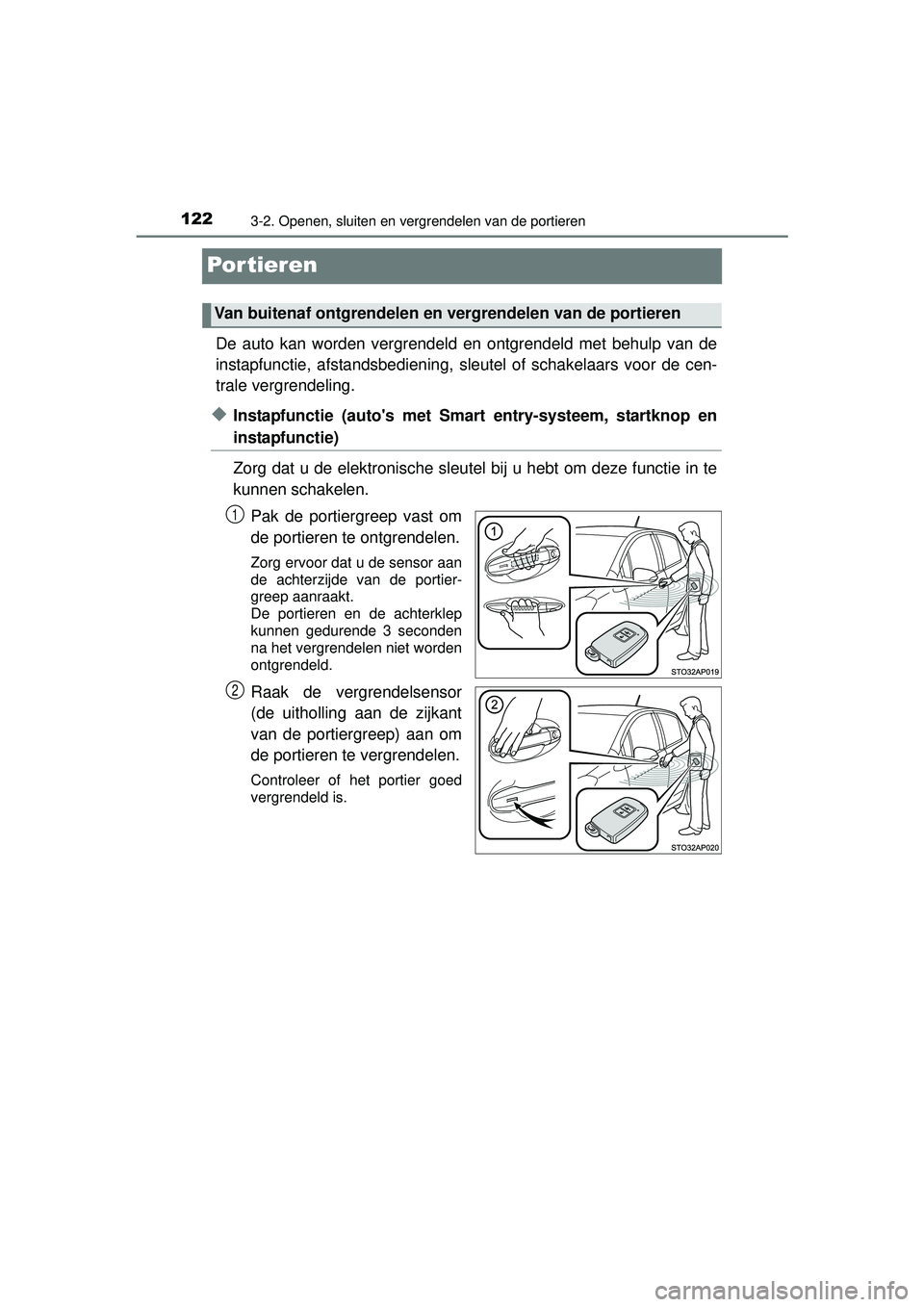

1223-2. Openen, sluiten en vergrendelen van de portieren
YARIS_HV_OM_Europe_OM52G76E
Por tieren
De auto kan worden vergrendeld en ontgrendeld met behulp van de
instapfunctie, afstandsbediening, sleutel of schakelaars voor de cen-
trale vergrendeling.
◆Instapfunctie (auto's met Smart entry-systeem, startknop en
instapfunctie)
Zorg dat u de elektronische sleutel bij u hebt om deze functie in te
kunnen schakelen.
Pak de portiergreep vast om
de portieren te ontgrendelen.
Zorg ervoor dat u de sensor aan
de achterzijde van de portier-
greep aanraakt.
De portieren en de achterklep
kunnen gedurende 3 seconden
na het vergrendelen niet worden
ontgrendeld.
Raak de vergrendelsensor
(de uitholling aan de zijkant
van de portiergreep) aan om
de portieren te vergrendelen.
Controleer of het portier goed
vergrendeld is.
Van buitenaf ontgrendelen en vergrendelen van de portieren
1
2
YARIS_HV_OM_Europe_OM52G76E.book Page 122 Friday, April 22, 2016 10:49 AM

1243-2. Openen, sluiten en vergrendelen van de portieren
YARIS_HV_OM_Europe_OM52G76E■

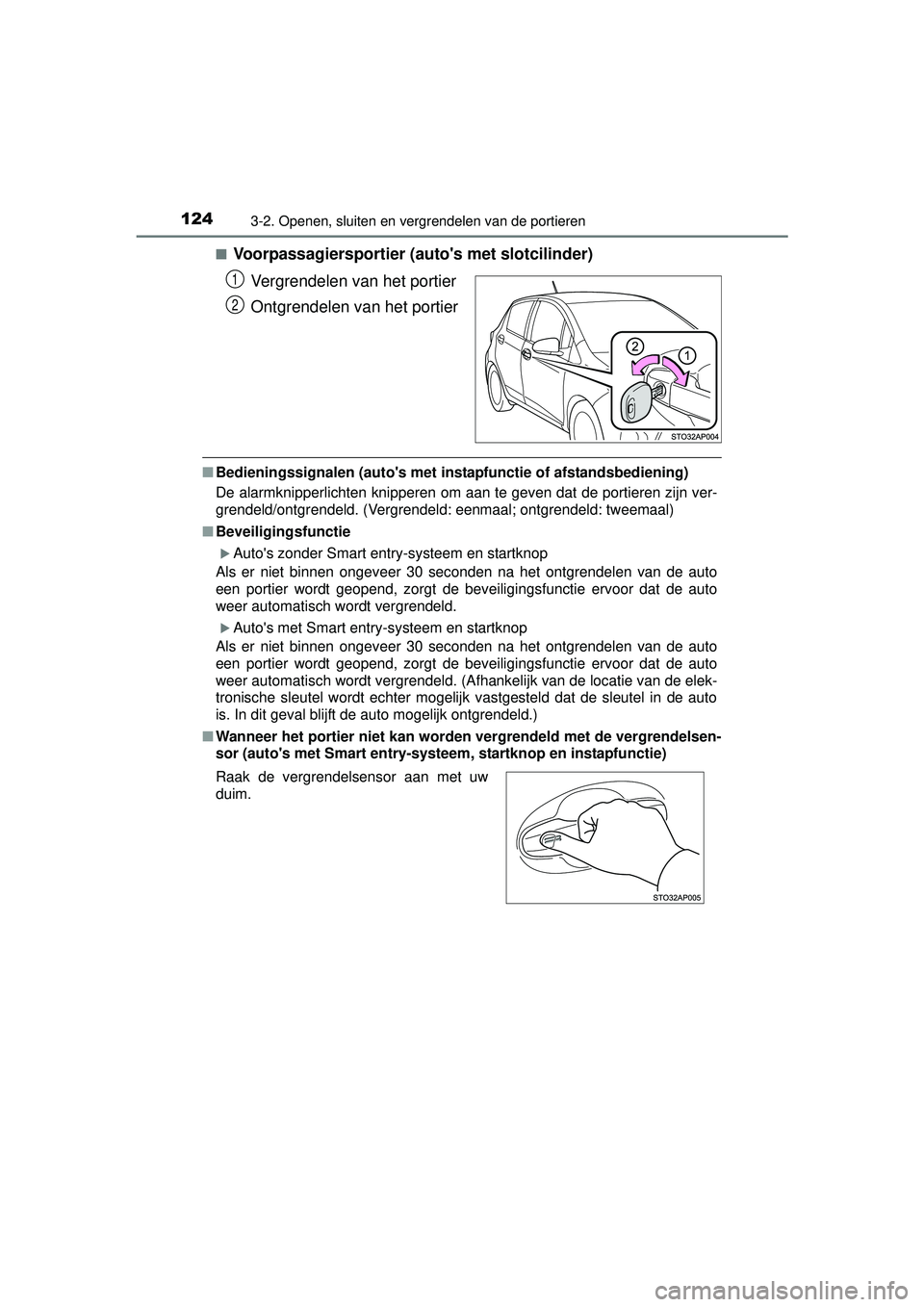

Voorpassagiersportier (a
uto's met slotcilinder)
Vergrendelen van het portier
Ontgrendelen van het portier
■ Bedieningssignalen (auto's met instapfunctie of afstandsbediening)
De alarmknipperlichten knipperen om aan te geven dat de portieren zijn ver-
grendeld/ontgrendeld. (Vergrendeld: eenmaal; ontgrendeld: tweemaal)
■ Beveiligingsfunctie
Auto's zonder Smart entry-systeem en startknop
Als er niet binnen ongeveer 30 seconden na het ontgrendelen van de auto
een portier wordt geopend, zorgt de beveiligingsfunctie ervoor dat de auto
weer automatisch wordt vergrendeld.
Auto's met Smart entry-systeem en startknop
Als er niet binnen ongeveer 30 seconden na het ontgrendelen van de auto
een portier wordt geopend, zorgt de beveiligingsfunctie ervoor dat de auto
weer automatisch wordt vergrendeld. (Afhankelijk van de locatie van de elek-
tronische sleutel wordt echter mogelijk vastgesteld dat de sleutel in de auto
is. In dit geval blijft de auto mogelijk ontgrendeld.)
■ Wanneer het portier niet kan worden vergrendeld met de vergrendelsen-
sor (auto's met Smart entry-systeem , startknop en instapfunctie)
1
2
Raak de vergrendelsensor aan met uw
duim.
YARIS_HV_OM_Europe_OM52G76E.book Page 124 Friday, April 22, 2016 10:49 AM

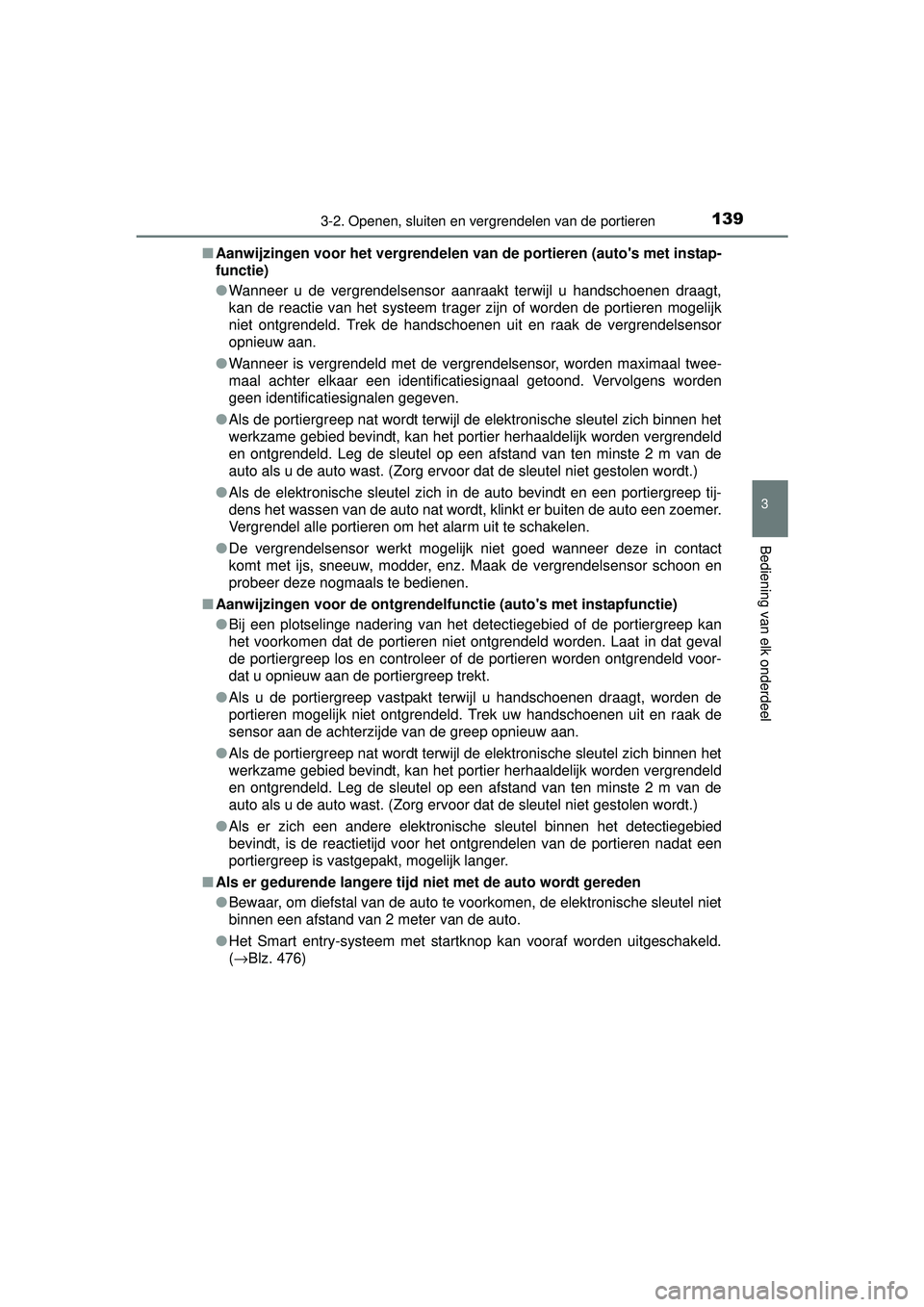

1393-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
YARIS_HV_OM_Europe_OM52G76E■
Aanwijzingen voor het vergrendelen van de portieren (auto's met instap-
functie)
● Wanneer u de vergrendelsensor aanraakt terwijl u handschoenen draagt,
kan de reactie van het systeem trager zijn of worden de portieren mogelijk
niet ontgrendeld. Trek de handschoenen uit en raak de vergrendelsensor
opnieuw aan.
● Wanneer is vergrendeld met de vergrendelsensor, worden maximaal twee-
maal achter elkaar een identificatiesignaal getoond. Vervolgens worden
geen identificatiesignalen gegeven.
● Als de portiergreep nat wordt terwijl de elektronische sleutel zich binnen het
werkzame gebied bevindt, kan het portier herhaaldelijk worden vergrendeld
en ontgrendeld. Leg de sleutel op een afstand van ten minste 2 m van de
auto als u de auto wast. (Zorg ervoor dat de sleutel niet gestolen wordt.)
● Als de elektronische sleutel zich in de auto bevindt en een portiergreep tij-
dens het wassen van de auto nat wordt, klinkt er buiten de auto een zoemer.
Vergrendel alle portieren om het alarm uit te schakelen.
● De vergrendelsensor werkt mogelijk niet goed wanneer deze in contact
komt met ijs, sneeuw, modder, enz. Maak de vergrendelsensor schoon en
probeer deze nogmaals te bedienen.
■ Aanwijzingen voor de ontgrendelfunctie (auto's met instapfunctie)
●Bij een plotselinge nadering van het detectiegebied of de portiergreep kan
het voorkomen dat de portieren niet ontgrendeld worden. Laat in dat geval
de portiergreep los en controleer of de portieren worden ontgrendeld voor-
dat u opnieuw aan de portiergreep trekt.
● Als u de portiergreep vastpakt terwijl u handschoenen draagt, worden de
portieren mogelijk niet ontgrendeld. Trek uw handschoenen uit en raak de
sensor aan de achterzijde van de greep opnieuw aan.
● Als de portiergreep nat wordt terwijl de elektronische sleutel zich binnen het
werkzame gebied bevindt, kan het portier herhaaldelijk worden vergrendeld
en ontgrendeld. Leg de sleutel op een afstand van ten minste 2 m van de
auto als u de auto wast. (Zorg ervoor dat de sleutel niet gestolen wordt.)
● Als er zich een andere elektronische sleutel binnen het detectiegebied
bevindt, is de reactietijd voor het ontgrendelen van de portieren nadat een
portiergreep is vastgepakt, mogelijk langer.
■ Als er gedurende langere tijd niet met de auto wordt gereden
●Bewaar, om diefstal van de auto te voorkomen, de elektronische sleutel niet
binnen een afstand van 2 meter van de auto.
● Het Smart entry-systeem met startknop kan vooraf worden uitgeschakeld.
(→Blz. 476)
YARIS_HV_OM_Europe_OM52G76E.book Page 139 Friday, April 22, 2016 10:49 AM

1583-4. Verstellen van het stuurwiel en de spiegels
YARIS_HV_OM_Europe_OM52G76E

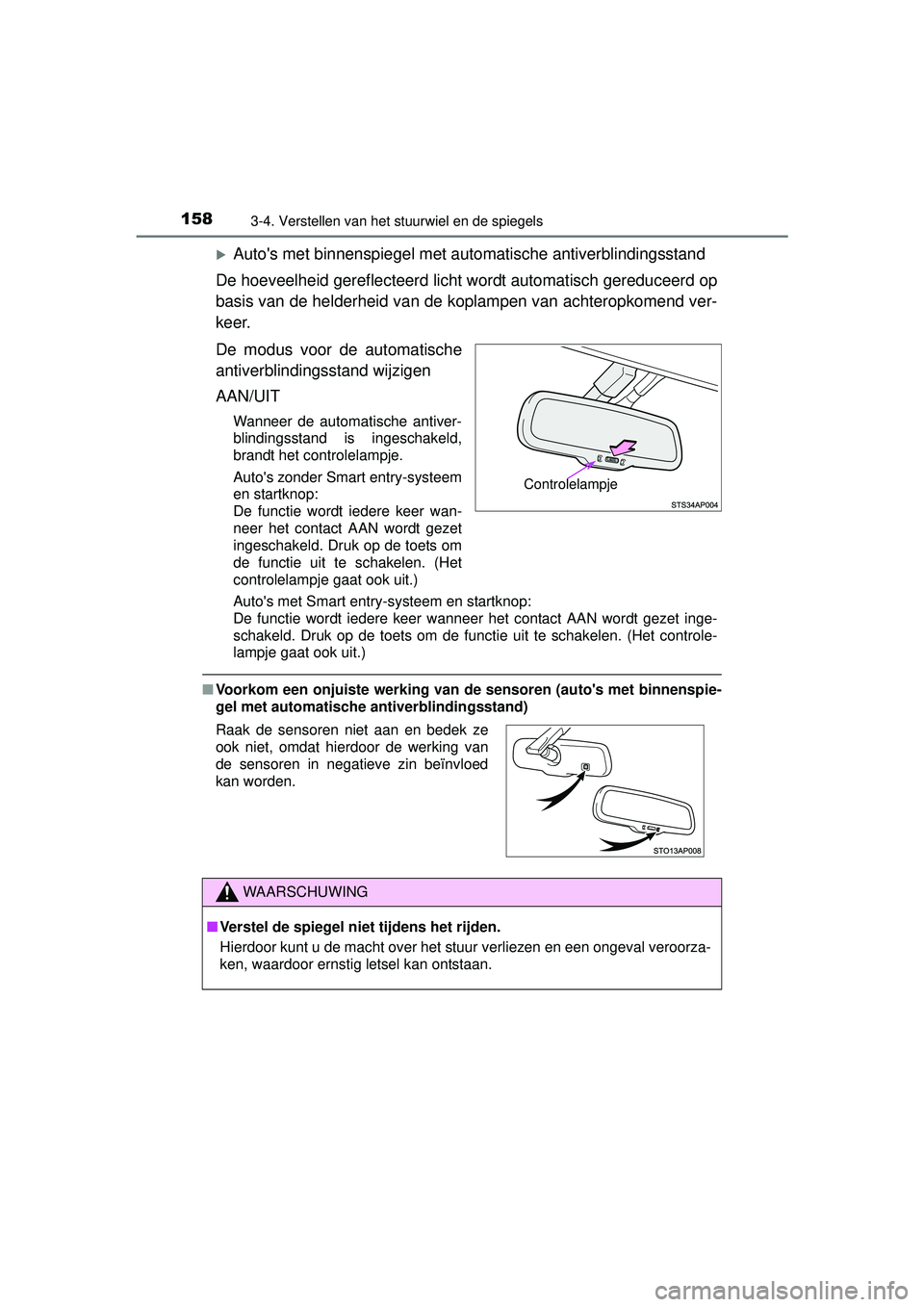

Auto's met binnenspiegel met automatische antiverblindingsstand
De hoeveelheid gereflecteerd licht wordt automatisch gereduceerd op
basis van de helderheid van de koplampen van achteropkomend ver-
keer.
De modus voor de automatische
antiverblindingsstand wijzigen
AAN/UIT
Wanneer de automatische antiver-
blindingsstand is ingeschakeld,
brandt het controlelampje.
Auto's zonder Smart entry-systeem
en startknop:
De functie wordt iedere keer wan-
neer het contact AAN wordt gezet
ingeschakeld. Druk op de toets om
de functie uit te schakelen. (Het
controlelampje gaat ook uit.)
Auto's met Smart entry-systeem en startknop:
De functie wordt iedere keer wanneer het contact AAN wordt gezet inge-
schakeld. Druk op de toets om de functie uit te schakelen. (Het controle-
lampje gaat ook uit.)
■ Voorkom een onjuiste werking van de sensoren (auto's met binnenspie-
gel met automatische antiverblindingsstand)
Controlelampje
Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
WAARSCHUWING
■Verstel de spiegel niet tijdens het rijden.
Hierdoor kunt u de macht over het stuur verliezen en een ongeval veroorza-
ken, waardoor ernstig letsel kan ontstaan.
YARIS_HV_OM_Europe_OM52G76E.book Page 158 Friday, April 22, 2016 10:49 AM

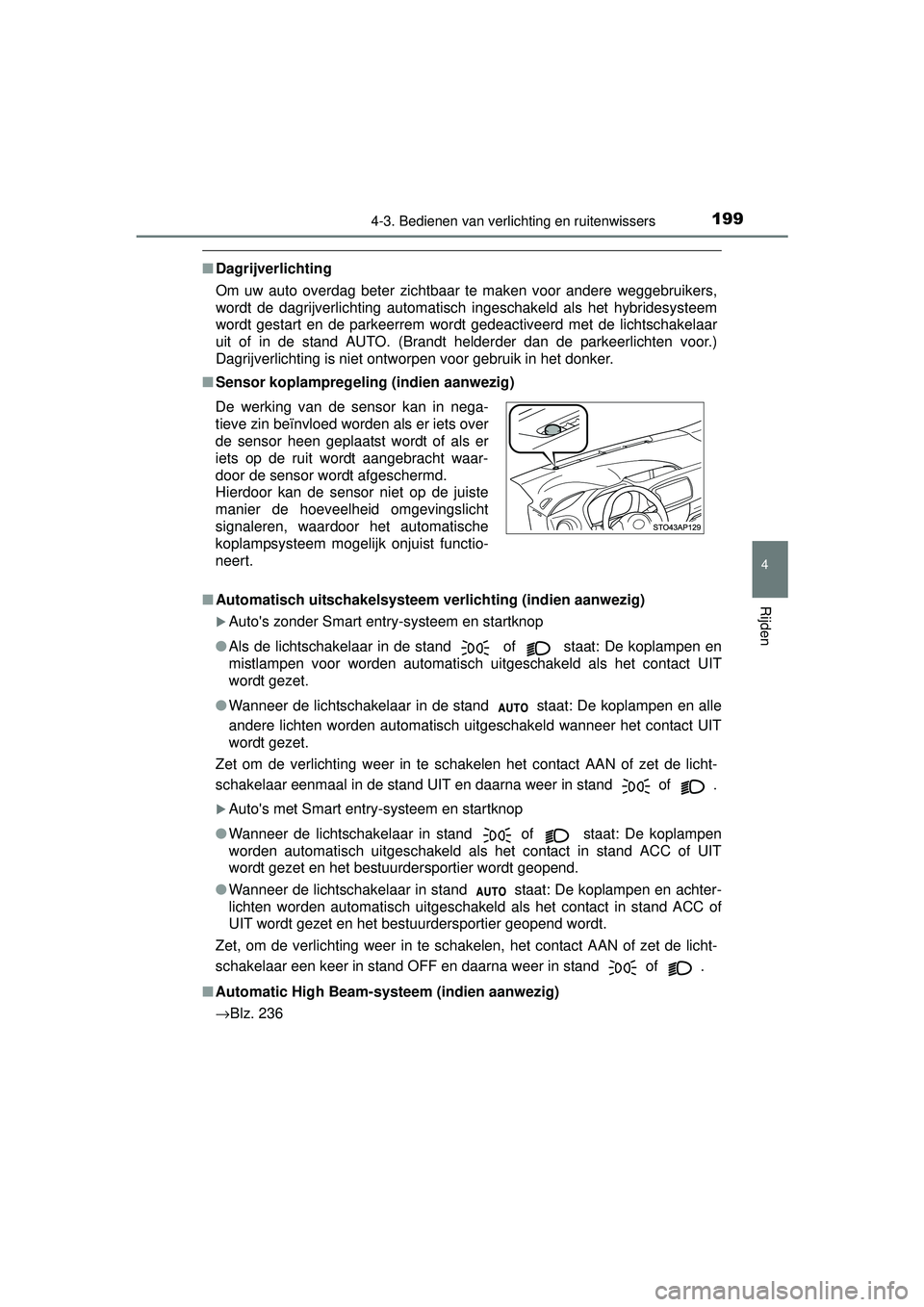

1994-3. Bedienen van verlichting en ruitenwissers
4
Rijden
YARIS_HV_OM_Europe_OM52G76E
■Dagrijverlichting
Om uw auto overdag beter zichtbaar te maken voor andere weggebruikers,
wordt de dagrijverlichting automatisch ingeschakeld als het hybridesysteem
wordt gestart en de parkeerrem wordt gedeactiveerd met de lichtschakelaar
uit of in de stand AUTO. (Brandt helderder dan de parkeerlichten voor.)
Dagrijverlichting is niet ontworpen voor gebruik in het donker.
■ Sensor koplampregeling (indien aanwezig)
■ Automatisch uitschakelsysteem verlichting (indien aanwezig)
Auto's zonder Smart entry-systeem en startknop
● Als de lichtschakelaar in de stand
of staat: De koplampen en
mistlampen voor worden automatisch uitgeschakeld als het contact UIT
wordt gezet.
● Wanneer de lichtschakelaar in de stand staat: De koplampen en alle
andere lichten worden automatisch uitgeschakeld wanneer het contact UIT
wordt gezet.
Zet om de verlichting weer in te schakelen het contact AAN of zet de licht-
schakelaar eenmaal in de stand UIT en daarna weer in stand
of .
Auto's met Smart entry-systeem en startknop
● Wanneer de lichtschakelaar in stand
of staat: De koplampen
worden automatisch uitgeschakeld als het contact in stand ACC of UIT
wordt gezet en het bestuurdersportier wordt geopend.
● Wanneer de lichtschakelaar in stand staat: De koplampen en achter-
lichten worden automatisch uitgeschakeld als het contact in stand ACC of
UIT wordt gezet en het bestuurdersportier geopend wordt.
Zet, om de verlichting weer in te schakelen, het contact AAN of zet de licht-
schakelaar een keer in stand OFF en daarna weer in stand of .
■ Automatic High Beam-systeem (indien aanwezig)
→Blz. 236 De werking van de sensor kan in nega-
tieve zin beïnvloed worden als er iets over
de sensor heen geplaatst wordt of als er
iets op de ruit wordt aangebracht waar-
door de sensor wordt afgeschermd.
Hierdoor kan de sensor niet op de juiste
manier de hoeveelheid omgevingslicht
signaleren, waardoor het automatische
koplampsysteem mogelijk onjuist functio-
neert.
YARIS_HV_OM_Europe_OM52G76E.book Page 199 Friday, April 22, 2016 10:49 AM

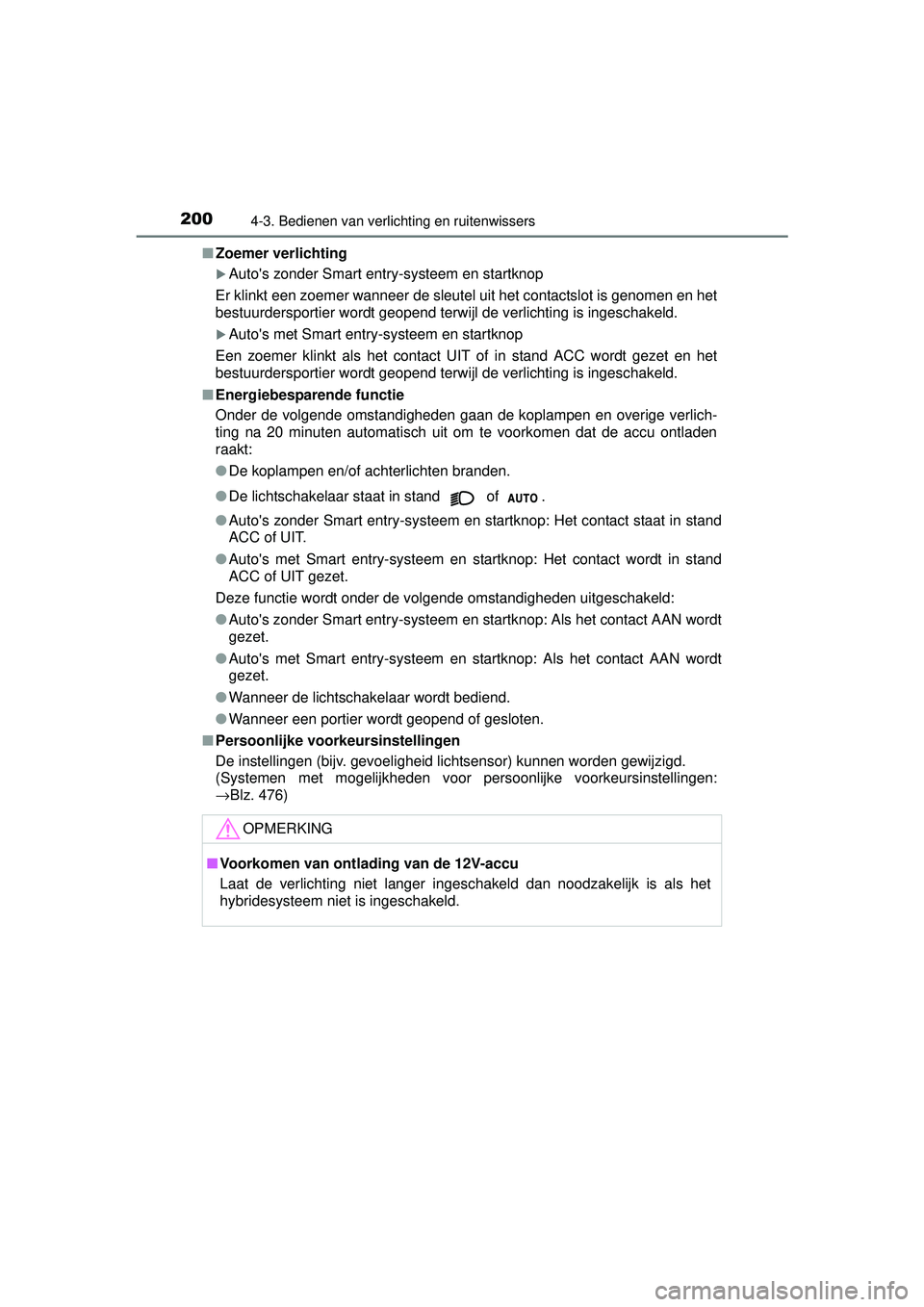

2004-3. Bedienen van verlichting en ruitenwissers
YARIS_HV_OM_Europe_OM52G76E■
Zoemer verlichting
Auto's zonder Smart entry-systeem en startknop
Er klinkt een zoemer wanneer de sleutel uit het contactslot is genomen en het
bestuurdersportier wordt geopend terwijl de verlichting is ingeschakeld.
Auto's met Smart entry-systeem en startknop
Een zoemer klinkt als het contact UIT of in stand ACC wordt gezet en het
bestuurdersportier wordt geopend terwijl de verlichting is ingeschakeld.
■ Energiebesparende functie
Onder de volgende omstandigheden gaan de koplampen en overige verlich-
ting na 20 minuten automatisch uit om te voorkomen dat de accu ontladen
raakt:
●De koplampen en/of achterlichten branden.
● De lichtschakelaar staat in stand of .
● Auto's zonder Smart entry-systeem en startknop: Het contact staat in stand
ACC of UIT.
● Auto's met Smart entry-systeem en startknop: Het contact wordt in stand
ACC of UIT gezet.
Deze functie wordt onder de volgende omstandigheden uitgeschakeld:
● Auto's zonder Smart entry-systeem en startknop: Als het contact AAN wordt
gezet.
● Auto's met Smart entry-systeem en startknop: Als het contact AAN wordt
gezet.
● Wanneer de lichtschakelaar wordt bediend.
● Wanneer een portier wordt geopend of gesloten.
■ Persoonlijke voorkeursinstellingen
De instellingen (bijv. gevoeligheid lichtsensor) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen:
→Blz. 476)
OPMERKING
■Voorkomen van ontlading van de 12V-accu
Laat de verlichting niet langer ingeschakeld dan noodzakelijk is als het
hybridesysteem niet is ingeschakeld.
YARIS_HV_OM_Europe_OM52G76E.book Page 200 Friday, April 22, 2016 10:49 AM

2044-3. Bedienen van verlichting en ruitenwissers
YARIS_HV_OM_Europe_OM52G76E

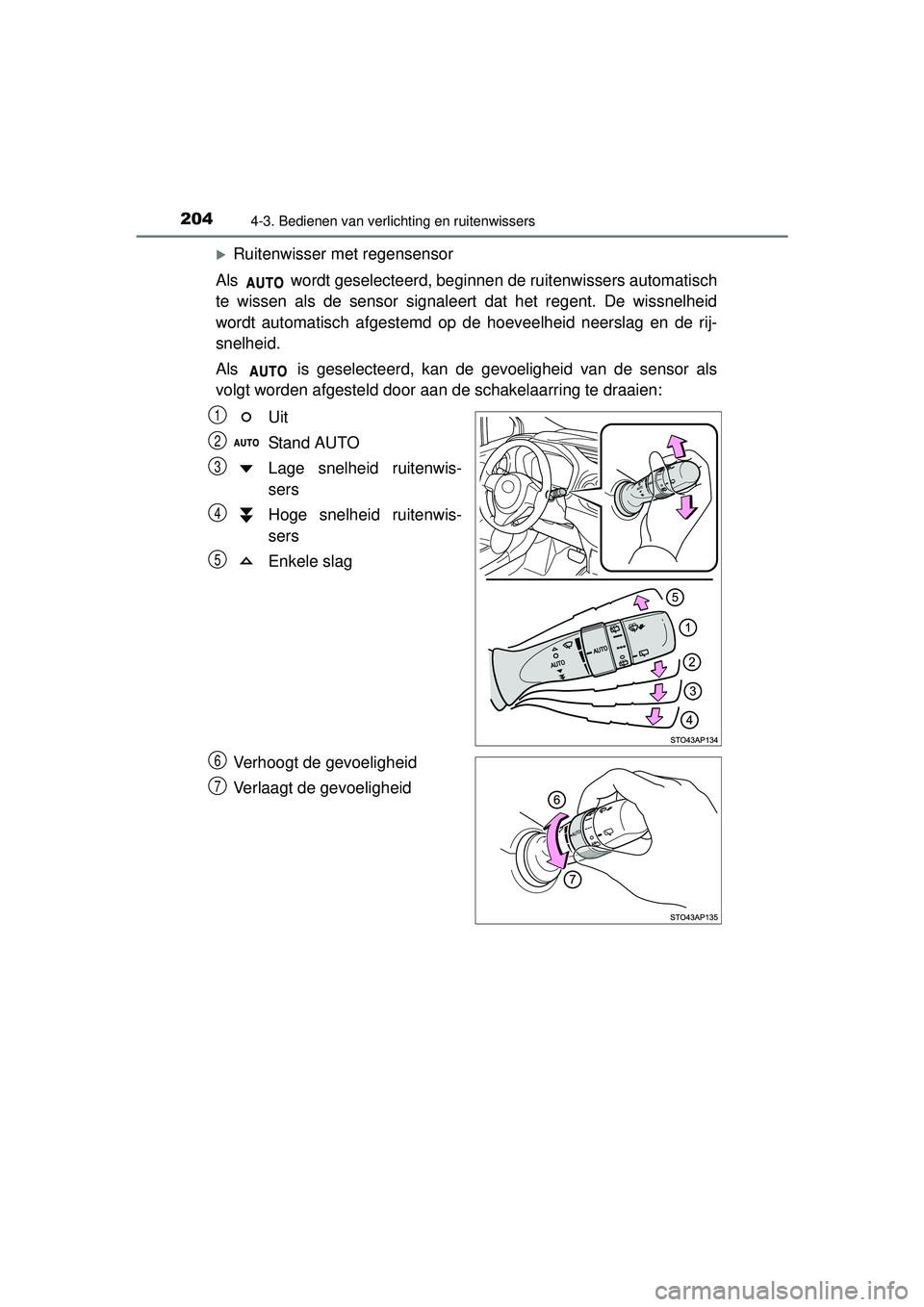

Ruitenwisser met regensensor
Als wordt geselecteerd, beginne n de ruitenwissers automatisch
te wissen als de sensor signaleert dat het regent. De wissnelheid
wordt automatisch afgestemd op de hoeveelheid neerslag en de rij-
snelheid.
Als is geselecteerd, kan de gevoeligheid van de sensor als
volgt worden afgesteld door aa n de schakelaarring te draaien:
Uit
Stand AUTO
Lage snelheid ruitenwis-
sers
Hoge snelheid ruitenwis-
sers
Enkele slag
Verhoogt de gevoeligheid
Verlaagt de gevoeligheid
1
2
3
4
5
6
7
YARIS_HV_OM_Europe_OM52G76E.book Page 204 Friday, April 22, 2016 10:49 AM
