Ko∏a nale˝y okresowo przek∏adaç zgodnie ze schematem na ilustracji.
W celu wyrównania stopnia zu˝ycia wszystkich opon oraz przed∏u˝enia
ich trwa∏oÊci Toyota zaleca okresowà zamian´ kó∏ miejscami (rotacj´)
co oko∏o 10 000 km.
Samochód ten wyposa˝ony jest w uk∏ad monitorowania ciÊnienia
w ogumieniu, który na podstawie sygna∏ów z czujników w zaworach
ostrzega o spadku ciÊnienia w oponach, zanim dojdzie do powa˝niej-
szych zagro˝eƒ.
Gdy ciÊnienie w oponie spadnie poni˝ej okreÊlonego poziomu, infor-
muje o tym lampka ostrzegawcza. (
S. 400)
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie341
7
Obs∏uga techniczna i konserwacja
Okresowe przek∏adanie kó∏
óWersje z ko∏em zapasowym innego
typu ni˝ pozosta∏e zamontowane
ko∏a lub wersje wyposa˝one
w awaryjny zestaw naprawczy
do ogumieniaóWersje z ko∏em zapasowym tego
samego typu co pozosta∏e za-
montowane ko∏a
PrzódPrzód
Uk∏ad monitorowania ciÊnienia w ogumieniu (w niektórych wersjach)
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 341 (Black plate)

Przy wymianie kó∏ bàdê opon nale˝y zamontowaç zawory z czujnikami
ciÊnienia i przekaênikami sygna∏u.
Nowy zawór z czujnikiem ciÊnienia i przekaênikiem sygna∏u wymaga
zarejestrowania nowych kodów identyfikacyjnych w pami´ci elektro-
nicznej jednostki sterujàcej uk∏adu monitorowania ciÊnienia w ogumie-
niu, a nast´pnie uk∏ad wymaga kalibracji. Zarejestrowanie kodów
identyfikacyjnych nale˝y powierzyç autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsztatowi. (
S. 344)
Uk∏ad monitorowania ciÊnienia w ogumieniu wymaga kalibracji
w nast´pujàcych sytuacjach:
Po zamianie przednich i tylnych kó∏ miejscami, gdy ko∏a mia∏y
ró˝ne ciÊnienie w ogumieniu
Gdy ciÊnienie w ogumieniu zosta∏o zmienione, np. w celu przy-
stosowania do innej pr´dkoÊci podró˝nej
Gdy zostanie zmieniony rozmiar opony
Podczas kalibracji uk∏adu aktualne ciÊnienie w oponie zostaje zapa-
mi´tane jako wzorcowe.
3427-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zamontowanie zaworów z czujnikami ciÊnienia i przekaênikami
sygna∏u (wersje z uk∏adem monitorowania ciÊnienia w ogumieniu)
Kalibracja uk∏adu monitorowania ciÊnienia w ogumieniu (wersje
z uk∏adem monitorowania ciÊnienia w ogumieniu)
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 342 (Black plate)

Sposób post´powania przy kalibracji uk∏adu monitorowania ci-
Ênienia w ogumieniu (wersje z uk∏adem monitorowania ciÊnie-
nia w ogumieniu)
Zaparkowaç samochód w bezpiecznym miejscu i wy∏àcznik za-
p∏onu przestawiç w pozycj´ „LOCK” (wersje z mechanicznym
kluczykiem) lub przyciskiem rozruchu wybraç stan wy∏àczony
(wersje z elektronicznym kluczykiem).
Kalibracja nie jest mo˝liwa, gdy samochód si´ porusza.
Doprowadziç ciÊnienie we wszystkich oponach do prawid∏owej
war toÊci dla zimnego ogumienia. (
S. 463)
Istotne jest, aby ciÊnienie w ogumieniu by∏o prawid∏owe, poniewa˝
uk∏ad monitorowania ciÊnienia w ogumieniu przyjmie aktualny stan jako
wzorcowy.
Wy∏àcznik zap∏onu przestawiç w pozycj´ „ON” (wersje z mecha-
nicznym kluczykiem) lub przyciskiem rozruchu wybraç stan ON
(wersje z elektronicznym kluczykiem).
Przytrzymaç wciÊni´ty przy-
cisk zerowania uk∏adu, a˝
trzykrotnie mignie lampka
ostrzegawcza ciÊnienia
w ogumieniu.
Wersje z mechanicznym kluczykiem: Odczekaç kilka minut, po-
zostawiajàc wy∏àcznik zap∏onu w pozycji „ON”, a nast´pnie prze-
∏àczyç go w pozycj´ „ACC” lub „LOCK”.
Wersje z elektronicznym kluczykiem: Odczekaç kilka minut, po-
zostawiajàc wybrany stan ON, a nast´pnie przyciskiem rozruchu
wybraç stan wy∏àczony.
5
4
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie343
7
Obs∏uga techniczna i konserwacja
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 343 (Black plate)

Zawory z czujnikami ciÊnienia i przekaênikami sygna∏u majà indywidu-
alne kody identyfikacyjne. Po wymianie takiego zaworu konieczne jest
zarejestrowanie kodu czujnika i przekaênika sygna∏u. CzynnoÊç t´ na-
le˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjali-
stycznemu warsztatowi.
Kiedy nale˝y wymieniç opony
Opony nale˝y wymieniç, gdy:
Wskaênik zu˝ycia bie˝nika widoczny jest na oponie.
Pojawià si´ przeci´cia, rozwarstwienia lub p´kni´cia na tyle g∏´bokie, ˝e
widoczna staje si´ tkanina osnowy, a tak˝e wybrzuszenia, które sà oznakà
wewn´trznych uszkodzeƒ.
Opona nie trzyma ciÊnienia lub z powodu wielkoÊci bàdê umiejscowienia
przeci´cia lub innego uszkodzenia nie mo˝na jej naprawiç.
W razie wàtpliwoÊci nale˝y zwróciç si´ do autoryzowanej stacji obs∏ugi Toyoty
lub innego specjalistycznego warsztatu.
Wymiana opon i obr´czy kó∏ (wersje z uk∏adem monitorowania ciÊnienia
w ogumieniu)
Je˝eli kody identyfikacyjne zaworów z czujnikami ciÊnienia i przekaênikami
sygna∏u nie sà zarejestrowane, uk∏ad monitorowania ciÊnienia w ogumieniu
nie b´dzie funkcjonowa∏ prawid∏owo. Po oko∏o 10 minutach jazdy zacznie mi-
gaç lampka ostrzegawcza ciÊnienia w ogumieniu, a po up∏ywie 1 minuty za-
Êwieci si´ na sta∏e, sygnalizujàc usterk´.
Trwa∏oÊç opony
Ka˝da opona majàca wi´cej ni˝ 6 lat wymaga sprawdzenia przez wykwalifi-
kowanego mechanika, nawet gdy nie nosi ˝adnych widocznych Êladów
uszkodzeƒ.
Opony niskoprofilowe (wersje wyposa˝one w opony 195/50R16)
W porównaniu ze standardowymi oponami opony niskoprofilowe zu˝ywajà si´
szybciej i majà mniejszà przyczepnoÊç na oblodzonej lub pokrytej Êniegiem
nawierzchni. Na tego typu nawierzchni nale˝y u˝ywaç opon zimowych lub
∏aƒcuchów przeciwpoÊlizgowych i jechaç ostro˝nie, dostosowujàc pr´dkoÊç
do warunków drogowych i pogodowych.
3447-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zarejestrowanie kodów identyfikacyjnych (wersje z uk∏adem
monitorowania ciÊnienia w ogumieniu)
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 344 (Black plate)

Regularna kontrola ciÊnienia w ogumieniu (wersje z uk∏adem monitoro-
wania ciÊnienia w ogumieniu)
Uk∏ad monitorowania ciÊnienia w ogumieniu nie zwalnia z koniecznoÊci regu-
larnego sprawdzania ciÊnienia w ogumieniu za pomocà manometru. Kontro-
la taka powinna byç elementem rutynowych czynnoÊci sprawdzajàcych stan
techniczny samochodu.
Kalibracja uk∏adu monitorowania ciÊnienia w ogumieniu (wersje z uk∏adem
monitorowania ciÊnienia w ogumieniu)
Inicjalizacji uk∏adu nale˝y dokonywaç, gdy ciÊnienie w oponach jest ustawione
zgodnie z zaleceniami producenta.
Gdy g∏´bokoÊç bie˝nika opony zimowej jest mniejsza ni˝ 4 mm
Taka opona zimowa traci swà skutecznoÊç.
W razie niepoprawnego zakoƒczenia procesu kalibracji uk∏adu monitoro-
wania ciÊnienia w ogumieniu (wersje z uk∏adem monitorowania ciÊnienia
w ogumieniu)
Proces kalibracji nie powinien trwaç d∏u˝ej ni˝ kilka minut. Jednak w wyszcze-
gólnionych poni˝ej przypadkach proces wprowadzania do pami´ci uk∏adu
war toÊci ciÊnienia w oponach zakoƒczy si´ niepomyÊlnie i uk∏ad nie b´dzie
prawid∏owo funkcjonowa∏. Je˝eli wielokrotne próby kalibracji zakoƒczà si´ nie-
powodzeniem, nale˝y niezw∏ocznie zleciç autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsztatowi sprawdzenie samochodu.
Gdy naciÊni´cie przycisku zerowania uk∏adu monitorowania ciÊnienia w ogu-
mieniu nie powoduje 3-krotnego migni´cia lampki ostrzegawczej ciÊnienia
w ogumieniu.
Gdy podczas jazdy, po pewnym czasie po dokonaniu kalibracji uk∏adu mo-
nitorowania ciÊnienia w ogumieniu, zacznie migaç lampka ostrzegawcza
ciÊnienia w ogumieniu, a po up∏ywie 1 minuty zaÊwieci si´ na sta∏e.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie345
7
Obs∏uga techniczna i konserwacja
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 345 (Black plate)

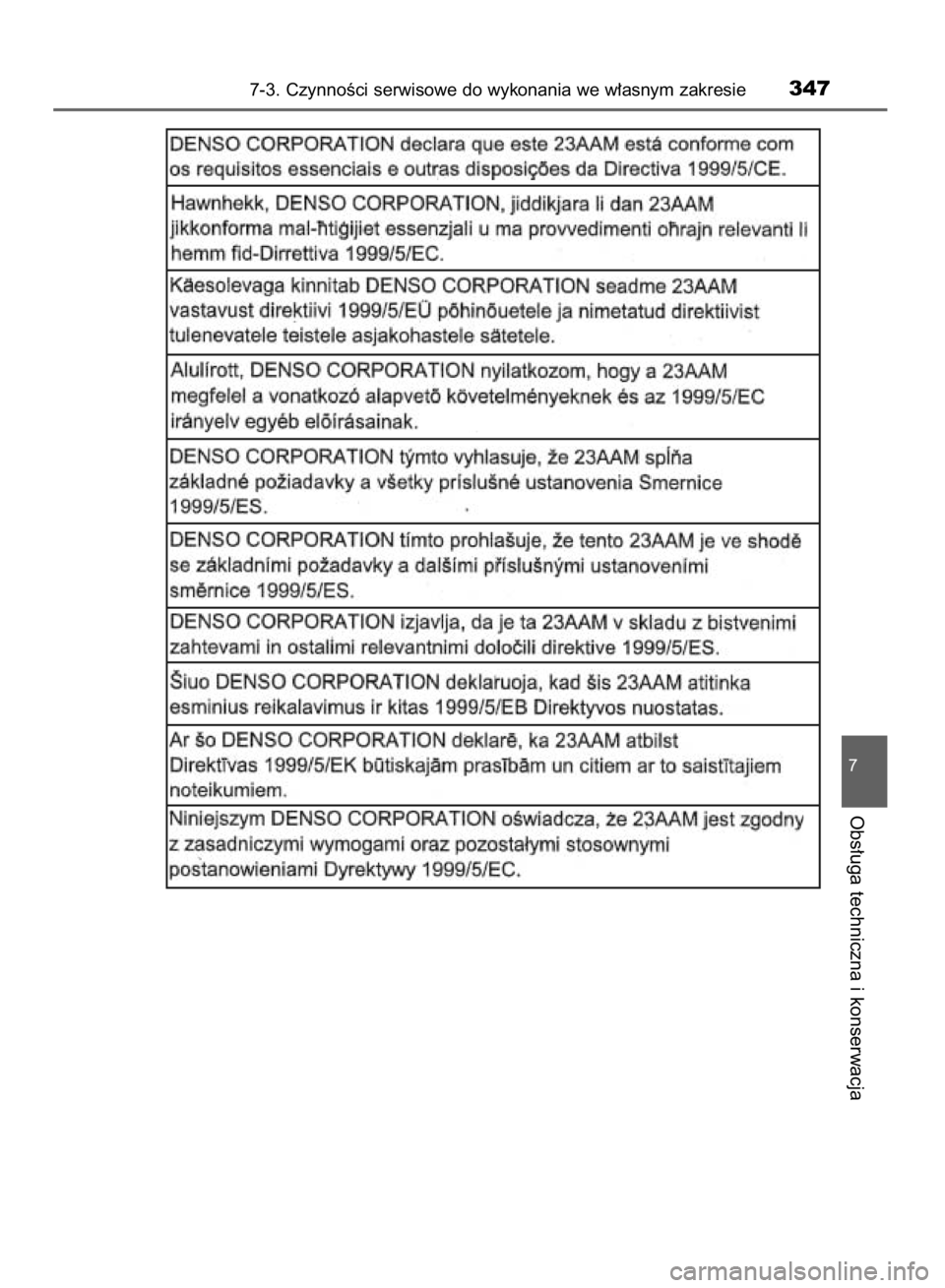

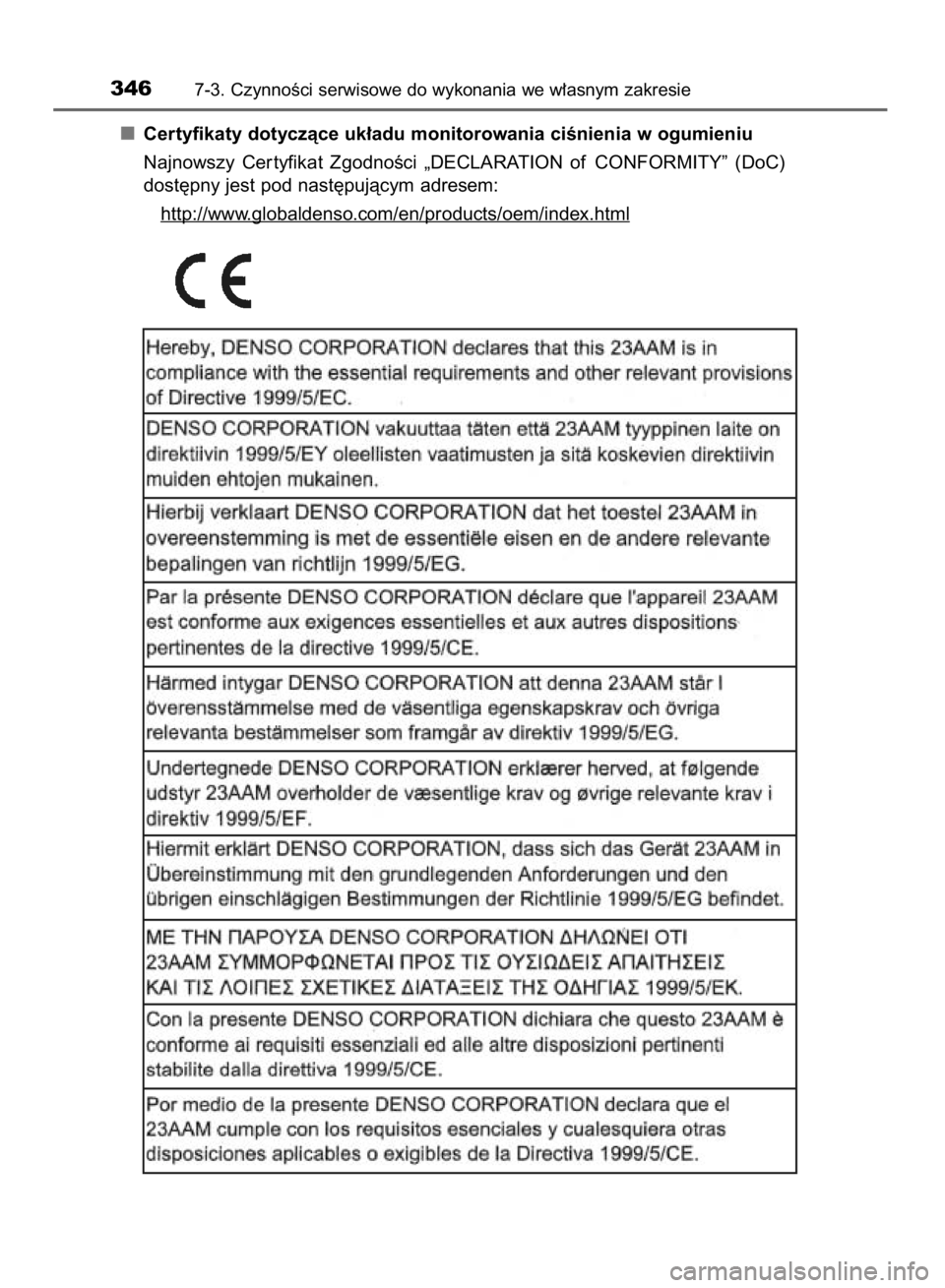

Certyfikaty dotyczàce uk∏adu monitorowania ciÊnienia w ogumieniu
Najnowszy Cer tyfikat ZgodnoÊci „DECLARATION of CONFORMITY” (DoC)
dost´pny jest pod nast´pujàcym adresem:
http://www
.globaldenso.com/en/products/oem/index.html
3467-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 346 (Black plate)

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie347
7
Obs∏uga techniczna i konserwacja
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 347 (Black plate)

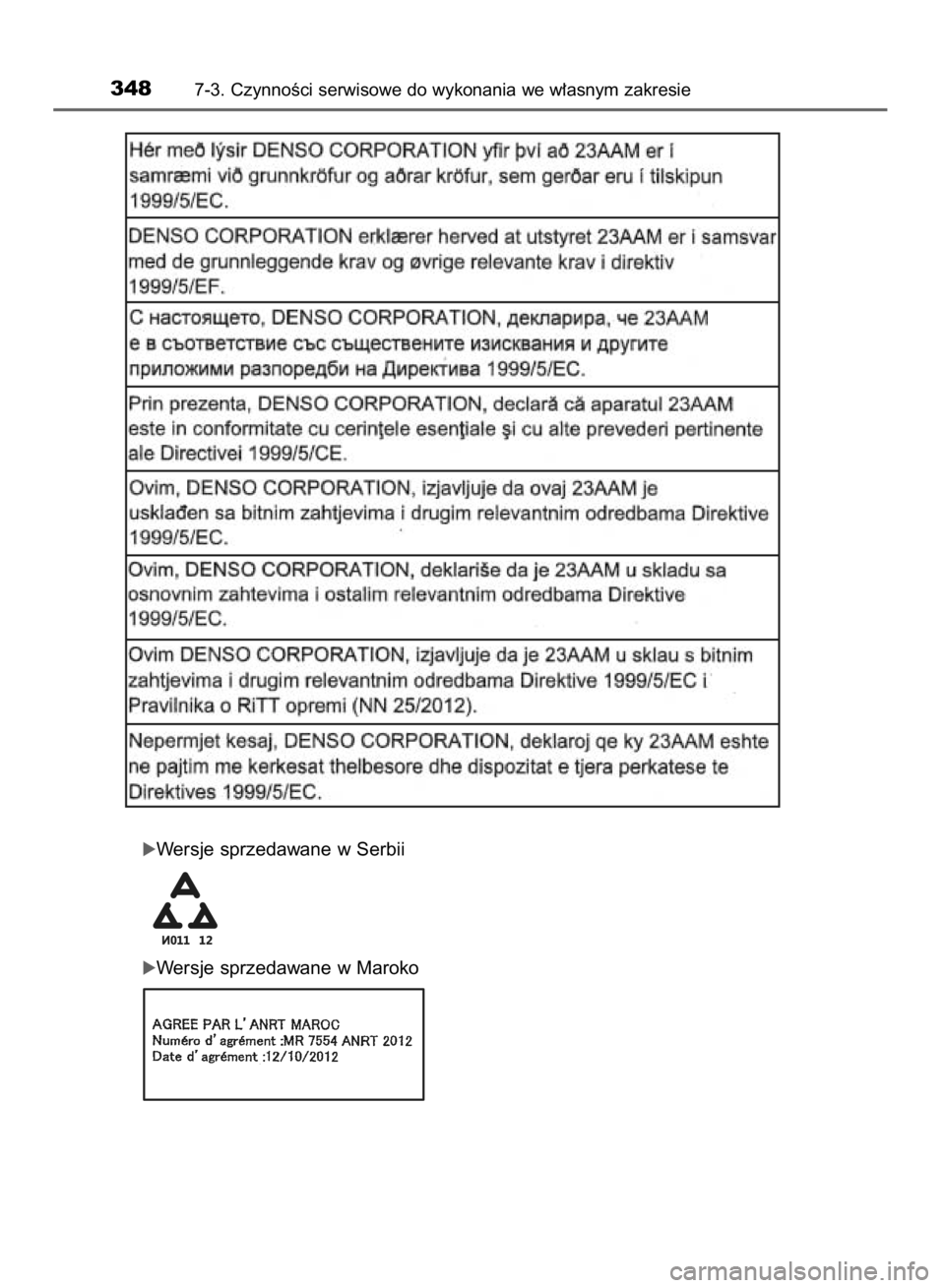

óWersje sprzedawane w Serbii
óWersje sprzedawane w Maroko
3487-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
43 YARIS HV OM52G10E 9/1/15 3:12 PM Page 348 (Black plate)

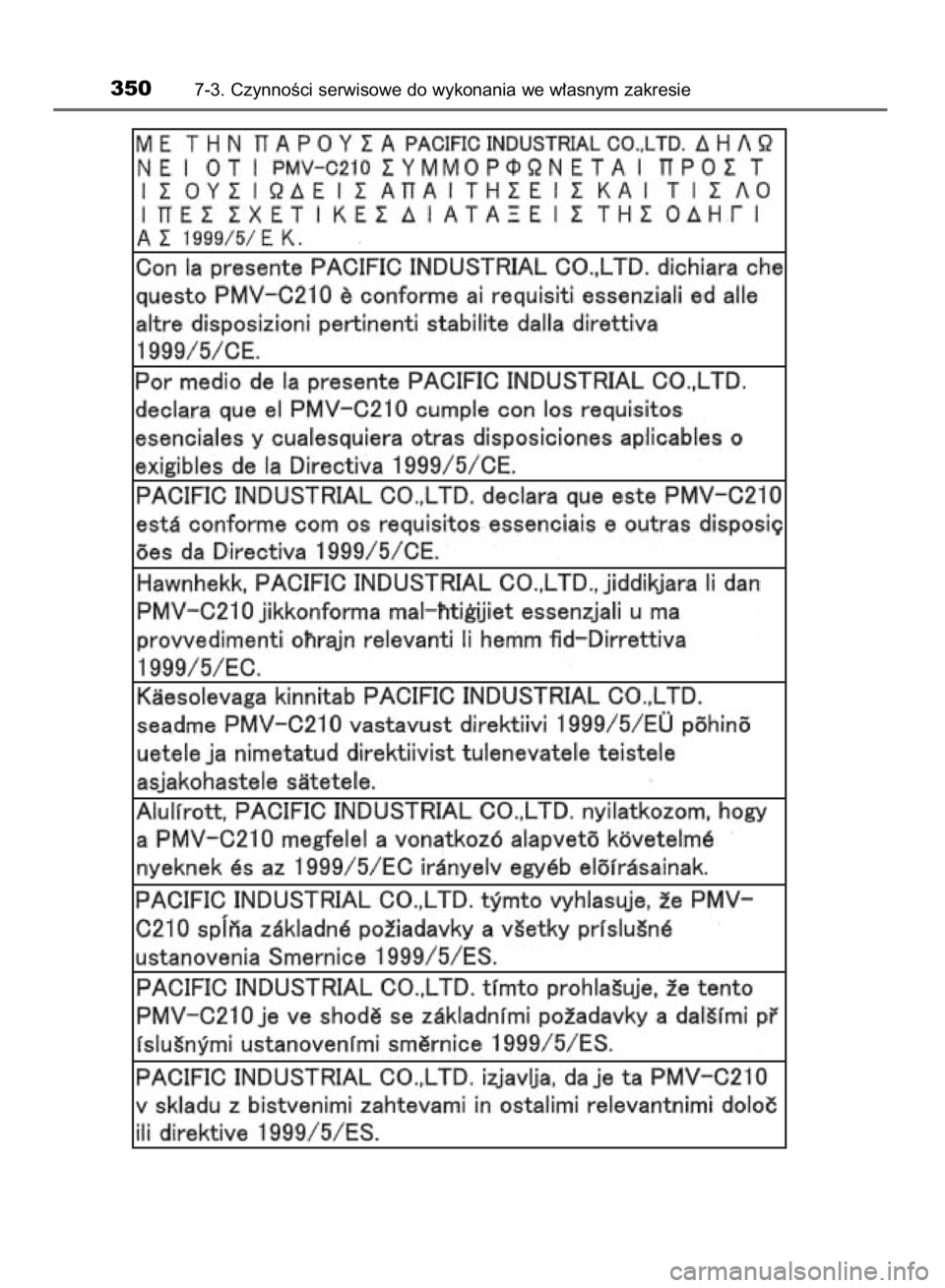

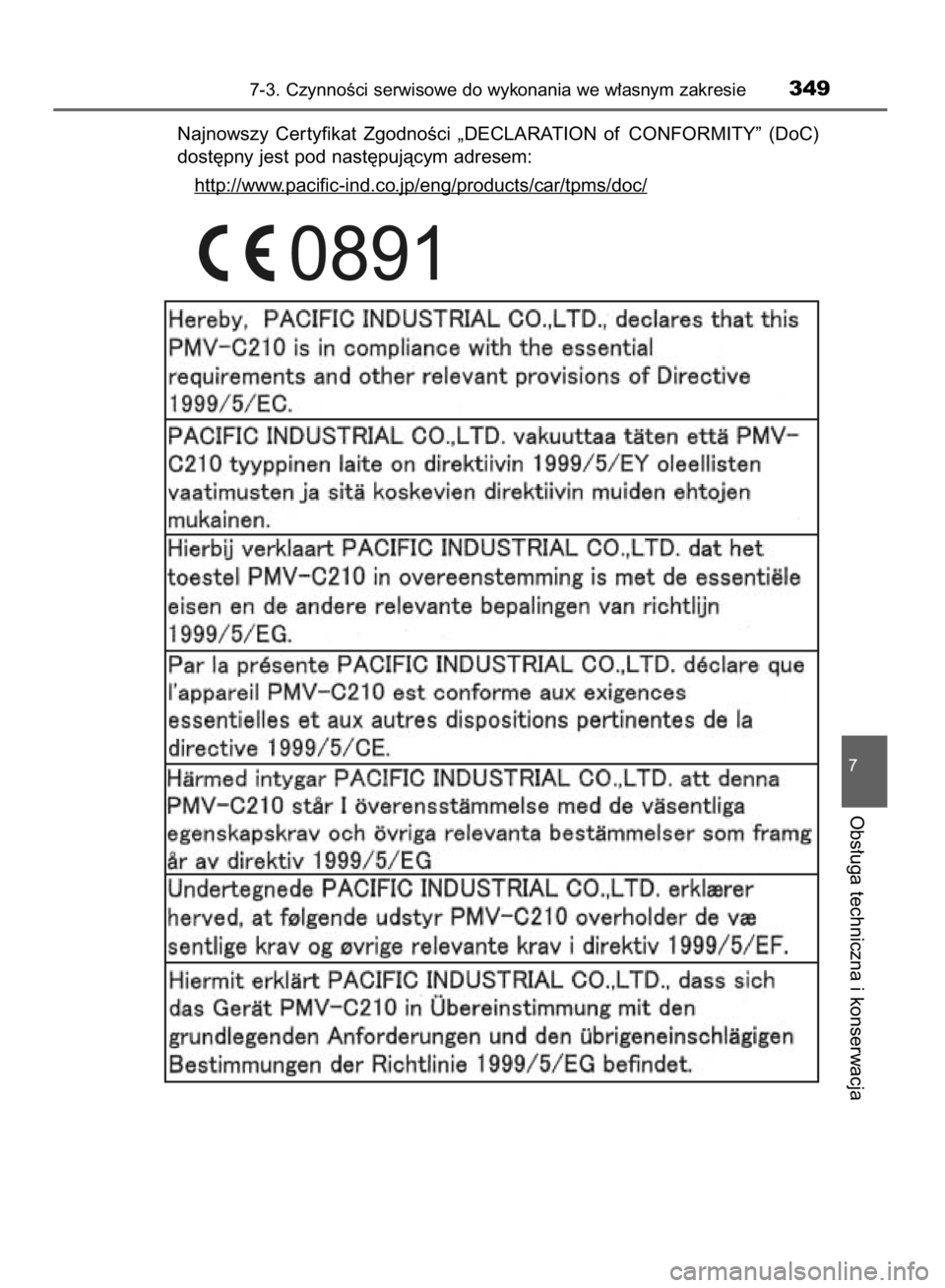

Najnowszy Cer tyfikat ZgodnoÊci „DECLARATION of CONFORMITY” (DoC)
dost´pny jest pod nast´pujàcym adresem:
http://www
.pacific-ind.co.jp/eng/products/car/tpms/doc/
