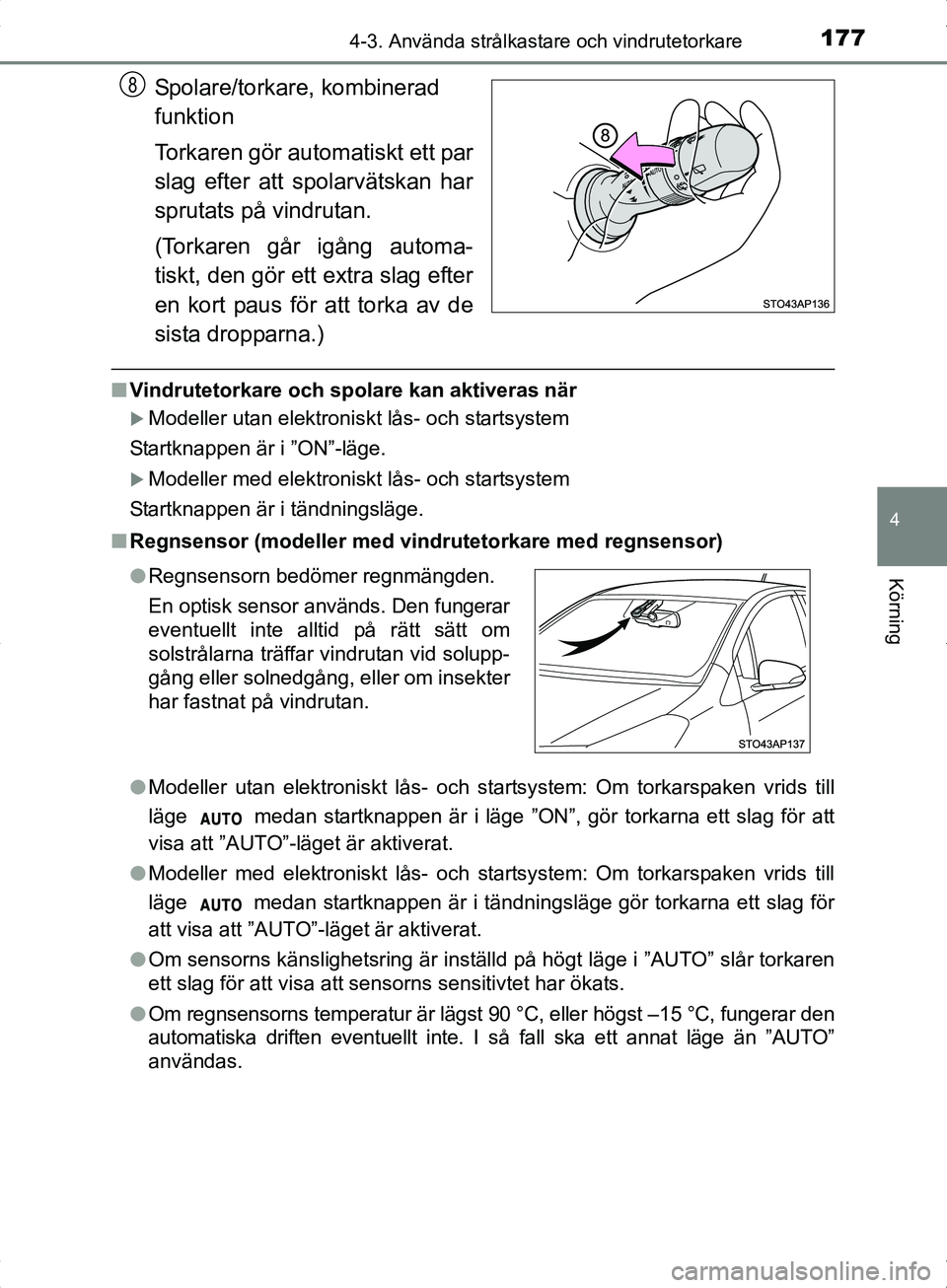

1774-3. Använda strålkastare och vindrutetorkare
4
Körning
OM52J30SE
Spolare/torkare, kombinerad
funktion
Torkaren gör automatiskt ett par
slag efter att spolarvätskan har
sprutats på vindrutan.
(Torkaren går igång automa-
tiskt, den gör ett extra slag efter
en kort paus för att torka av de
sista dropparna.)
nVindrutetorkare och spolare kan aktiveras när
Modeller utan elektroniskt lås- och startsystem
Startknappen är i ”ON”-läge.
Modeller med elektroniskt lås- och startsystem
Startknappen är i tändningsläge.
n Regnsensor (modeller med vi ndrutetorkare med regnsensor)
l Modeller utan elektroniskt lås- och startsystem: Om torkarspaken vrids till
läge medan startknappen är i läge ”ON”, gör torkarna ett slag för att
visa att ”AUTO”-läget är aktiverat.
l Modeller med elektroniskt lås- och startsystem: Om torkarspaken vrids till
läge medan startknappen är i tändningsläge gör torkarna ett slag för
att visa att ”AUTO”-läget är aktiverat.
l Om sensorns känslighetsring är inställd på högt läge i ”AUTO” slår torkaren
ett slag för att visa att sensorns sensitivtet har ökats.
l Om regnsensorns temperatur är lägst 90 °C, eller högst –15 °C, fungerar den
automatiska driften eventuellt inte. I så fall ska ett annat läge än ”AUTO”
användas.
8
lRegnsensorn bedömer regnmängden.
En optisk sensor används. Den fungerar
eventuellt inte alltid på rätt sätt om
solstrålarna träffar vindrutan vid solupp-
gång eller solnedgång, eller om insekter
har fastnat på vindrutan.
OM52J30SE.book Page 177 Friday, October 7, 2016 2:29 PM

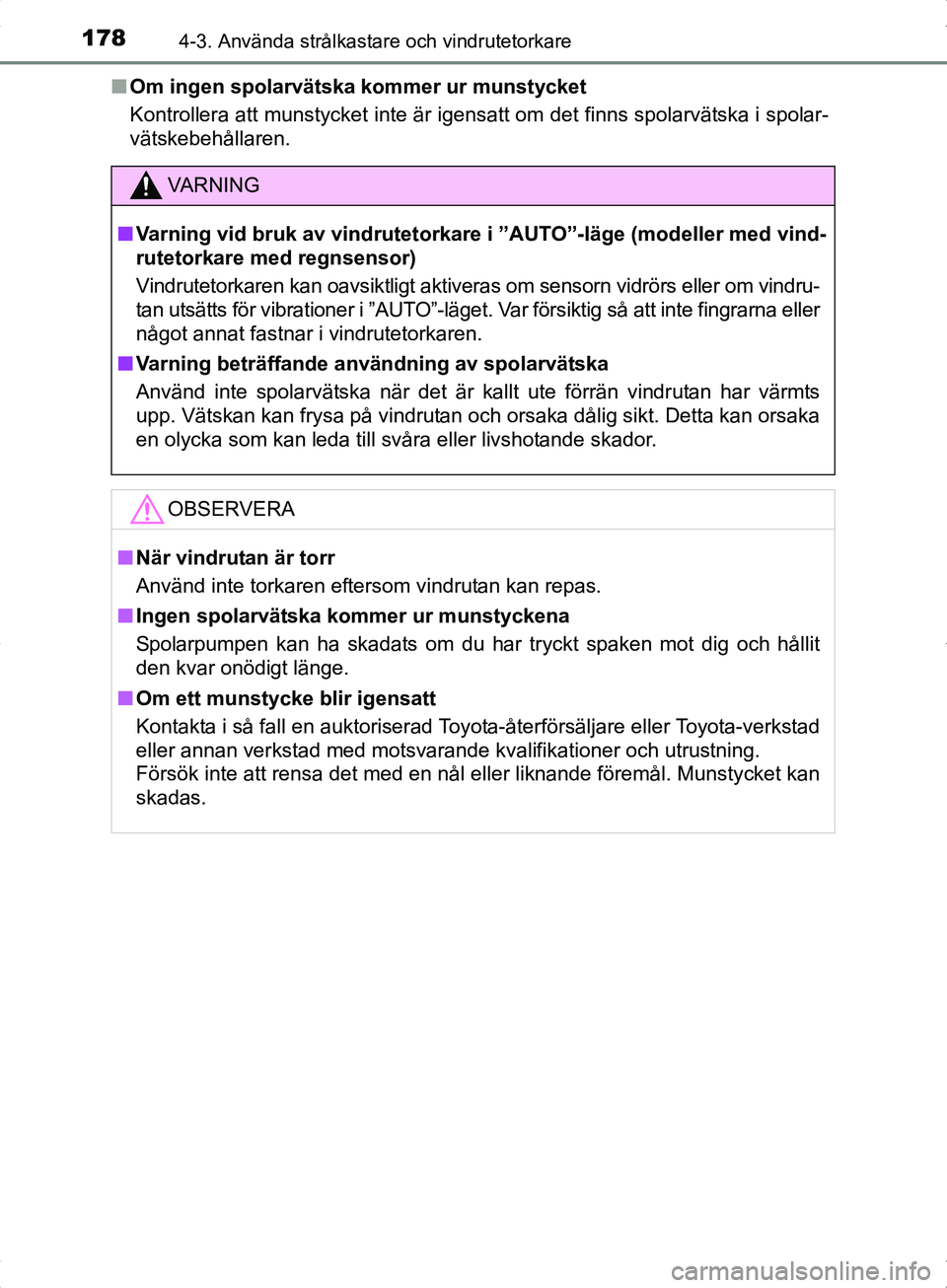

1784-3. Använda strålkastare och vindrutetorkare
OM52J30SEn
Om ingen spolarvätska kommer ur munstycket
Kontrollera att munstycket inte är igensatt om det finns spolarvät\
ska i spolar-
vätskebehållaren.
VA R N I N G
n Varning vid bruk av vindrutetorkare i ”AUTO”-läge (modeller med vind-
rutetorkare med regnsensor)
Vindrutetorkaren kan oavsiktligt aktiveras om sensorn vidrörs eller om vindru-
tan utsätts för vibrationer i ”AUTO”-läget. Var försiktig så att inte fingrarna eller
något annat fastnar i vindrutetorkaren.
n Varning beträffande användning av spolarvätska
Använd inte spolarvätska när det är kallt ute förrän vindrutan har värmts
upp. Vätskan kan frysa på vindrutan och orsaka dålig sikt. Detta kan orsaka
en olycka som kan leda till svåra eller livshotande skador.
OBSERVERA
nNär vindrutan är torr
Använd inte torkaren eftersom vindrutan kan repas.
n Ingen spolarvätska kommer ur munstyckena
Spolarpumpen kan ha skadats om du har tryckt spaken mot dig och hållit
den kvar onödigt länge.
n Om ett munstycke blir igensatt
Kontakta i så fall en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning.
Försök inte att rensa det med en nål eller liknande föremål. Munstycket kan
skadas.
OM52J30SE.book Page 178 Friday, October 7, 2016 2:29 PM

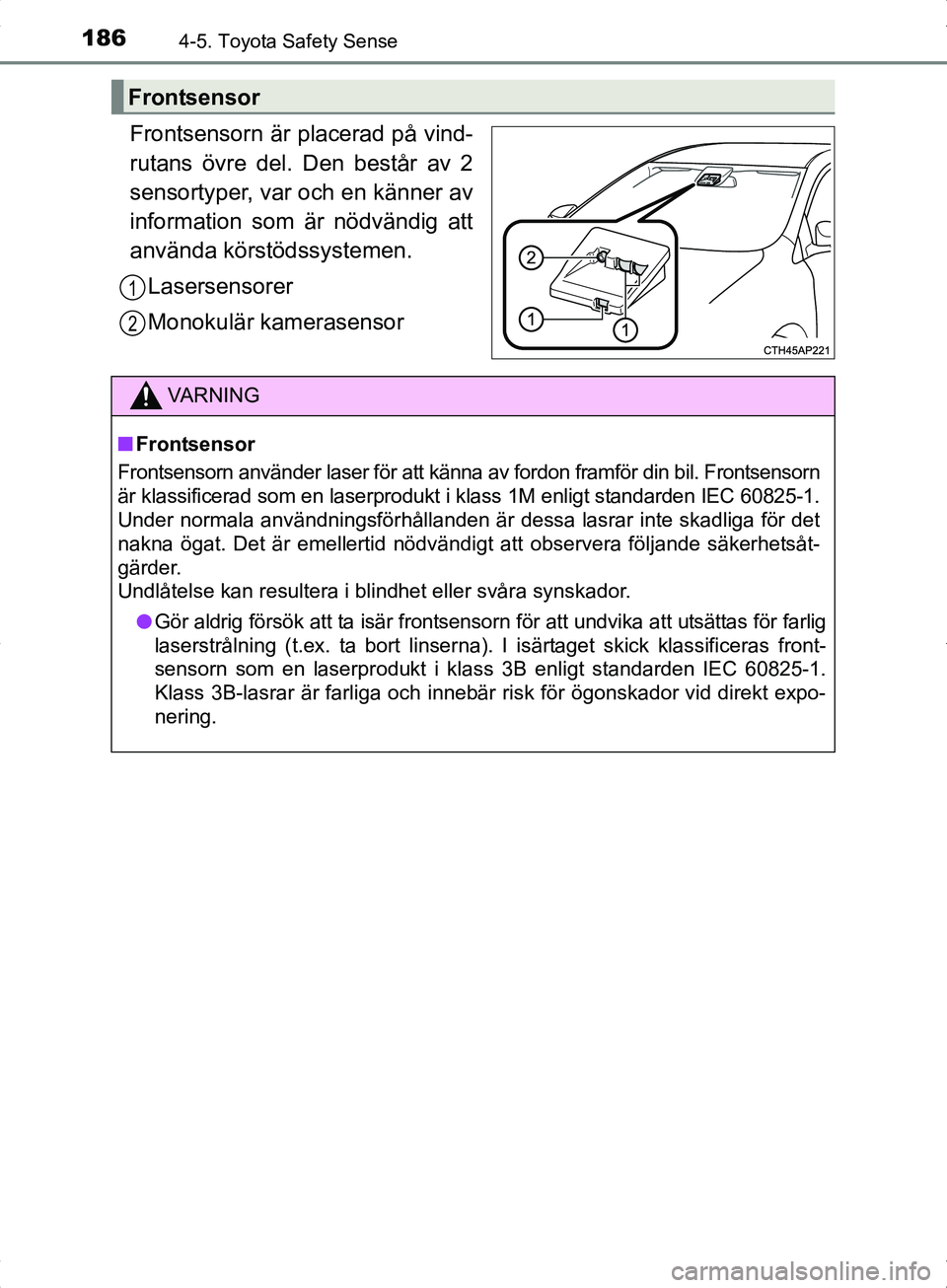

1864-5. Toyota Safety Sense
OM52J30SE
Frontsensorn är placerad på vind-
rutans övre del. Den består av 2
sensortyper, var och en känner av
information som är nödvändig att
använda körstödssystemen.Lasersensorer
Monokulär kamerasensor
Frontsensor
1
2
VA R N I N G
n Frontsensor
Frontsensorn använder laser för att känna av fordon framför din bil. Frontsensorn
är klassificerad som en laserprodukt i klass 1M enligt standarden IEC 60825-1.
Under normala användningsförhållanden är dessa lasrar inte skadliga för det
nakna ögat. Det är emellertid nödvändigt att observera följande säkerhetsåt-
gärder.
Undlåtelse kan resultera i blindhet eller svåra synskador.
l Gör aldrig försök att ta isär frontsensorn för att undvika att utsättas för farlig
laserstrålning (t.ex. ta bort linserna). I isärtaget skick klassificeras front-
sensorn som en laserprodukt i klass 3B enligt standarden IEC 60825-1.
Klass 3B-lasrar är farliga och innebär risk för ögonskador vid direkt expo-
nering.
OM52J30SE.book Page 186 Friday, October 7, 2016 2:29 PM

1874-5. Toyota Safety Sense
4
Körning
OM52J30SE
VA R N I N G
lFörsök inte att se in i frontsensorn med förstoringsglas, mikroskop eller
andra optiska instrument inom ett avstånd av under 100 mm.
Laserklass, dekal
Laser, informationsdekal
Laserstrålningsdata Max. medelstyrka: 45 mW
Pulsens varaktighet: 33 ns
Våglängd: 905 nm
Avvikelse (horisontell  vertikal): 28°  12°
OM52J30SE.book Page 187 Friday, October 7, 2016 2:29 PM

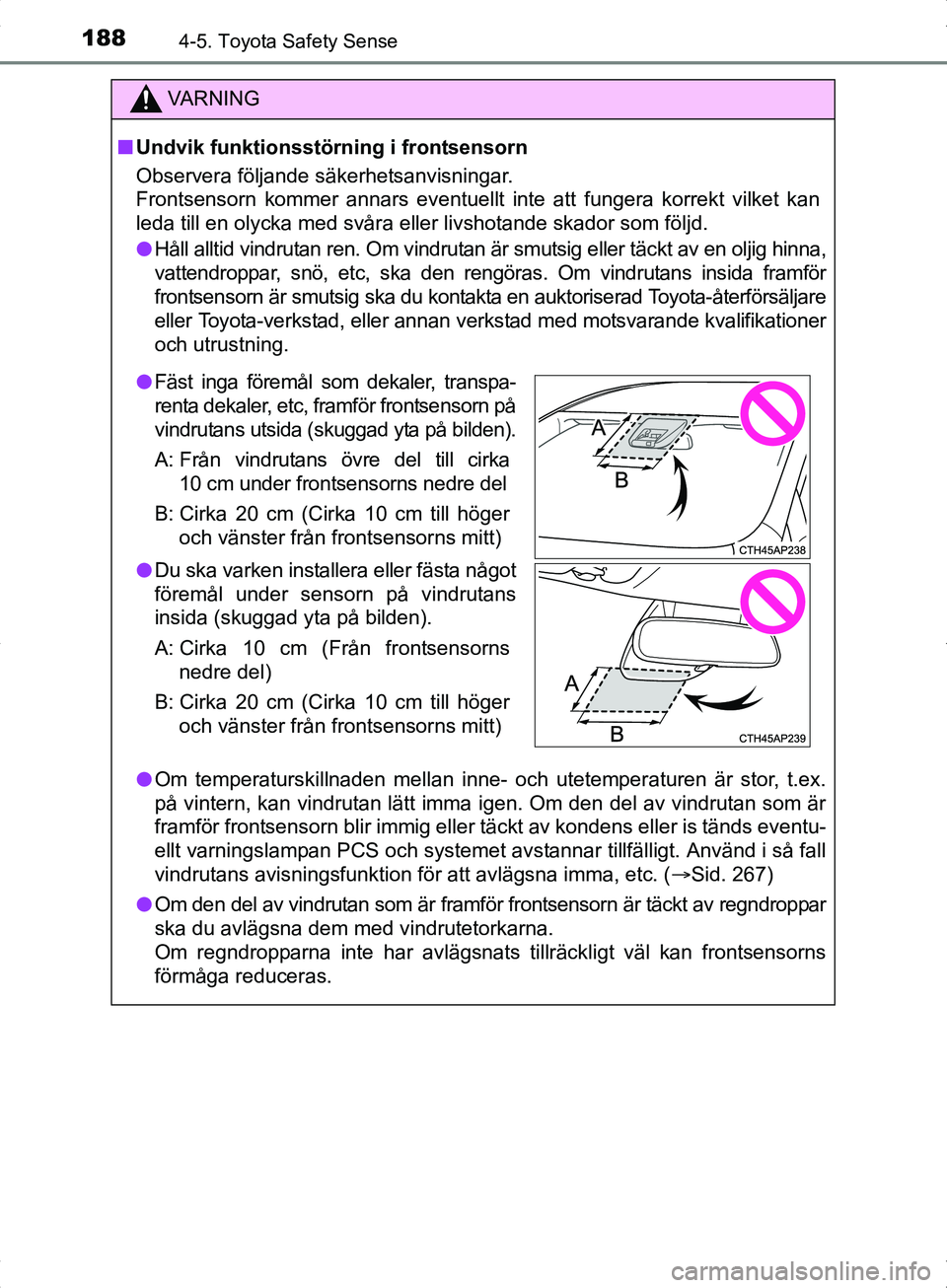

1884-5. Toyota Safety Sense
OM52J30SE
VA R N I N G
nUndvik funktionsstörning i frontsensorn
Observera följande säkerhetsanvisningar.
Frontsensorn kommer annars eventuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livshotande skador som följd.
l Håll alltid vindrutan ren. Om vindrutan är smutsig eller täckt av en oljig hinna,
vattendroppar, snö, etc, ska den rengöras. Om vindrutans insida framför
frontsensorn är smutsig ska du kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan ve rkstad med motsvarande kvalifikationer
och utrustning.
l Om temperaturskillnaden mellan inne- och utetemperaturen är stor, t.ex.
på vintern, kan vindrutan lätt imma igen. Om den del av vindrutan som är
framför frontsensorn blir immig eller täckt av kondens eller is tänds eventu-
ellt varningslampan PCS och systemet avstannar tillfälligt. Använd i så fall
vindrutans avisningsfunktion för att avlägsna imma, etc. (Sid. 267)
l Om den del av vindrutan som är framför frontsensorn är täckt av regndroppar
ska du avlägsna dem med vindrutetorkarna.
Om regndropparna inte har avlägsnats tillräckligt väl kan frontsensorns
förmåga reduceras.
lFäst inga föremål som dekaler, transpa-
renta dekaler, etc, framför frontsensorn på
vindrutans utsida (skuggad yta på bilden).
A: Från vindrutans övre del till cirka
10 cm under frontsensorns nedre del
B: Cirka 20 cm (Cirka 10 cm till höger och vänster från frontsensorns mitt)
l Du ska varken installera eller fästa något
föremål under sensorn på vindrutans
insida (skuggad yta på bilden).
A: Cirka 10 cm (Från frontsensorns
nedre del)
B: Cirka 20 cm (Cirka 10 cm till höger och vänster från frontsensorns mitt)
OM52J30SE.book Page 188 Friday, October 7, 2016 2:29 PM

1894-5. Toyota Safety Sense
4
Körning
OM52J30SE
VA R N I N G
lOm vindrutetorkarna inte kan avlägsna vattendroppar från ytan på vindrutan
framför frontsensorn ska torkarbladen bytas ut.
Om torkarbladen behöver bytas ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyo ta-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
l Fäst inte tonad film på vindrutan.
l Byt vindruta om den är skadad eller sprucken.
Om vindrutan behöver ersättas ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyo ta-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
l Montera inte en antenn framför sensorn.
l Se till att frontsensorn inte blir våt.
l Låt inte skarpt ljus lysa in i frontsensorn.
l Se till att frontsensorn inte blir smutsig eller skadad.
Låt inte fönsterputs fastna på linsen när vindrutans insida rengörs. Vidrör
inte heller linsen.
Om linsen är smutsig eller skadad ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyo ta-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
l Utsätt inte frontsensorn för hårda stötar.
l Ändra inte frontsensorns installerade läge eller riktning, och ta inte bort den.
l Ta inte isär frontsensorn.
l Montera inga elektroniska enheter eller enhet som avger starka elektriska
fält nära frontsensorn.
l Gör inga anpassningar av delar i bilen i närheten av frontsensorn (den
invändiga backspegeln, solskydden, etc) eller av taket.
l Sätt inte fast tillbehör på motorhuv, frontgrill eller främre stötfångare som
blockerar frontsensorn. Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning för att få mer information.
l Om en surfbräda eller annat långt föremål placeras på taket, ska du se till
att frontsensorn inte blockeras.
l Modifiera inte strålkastarna eller annan belysning.
l Du ska varken fästa eller placera någonting på instrumentbrädan.
n Monteringsyta för fron tsensorn på vindrutan
l Om vindrutan lätt immar igen kan rutan runt frontsensorn bli varm av att
värmaren är igång.Om vindrutan vidrörs kan en brännskada uppstå.
OM52J30SE.book Page 189 Friday, October 7, 2016 2:29 PM

1904-5. Toyota Safety Sense
OM52J30SE

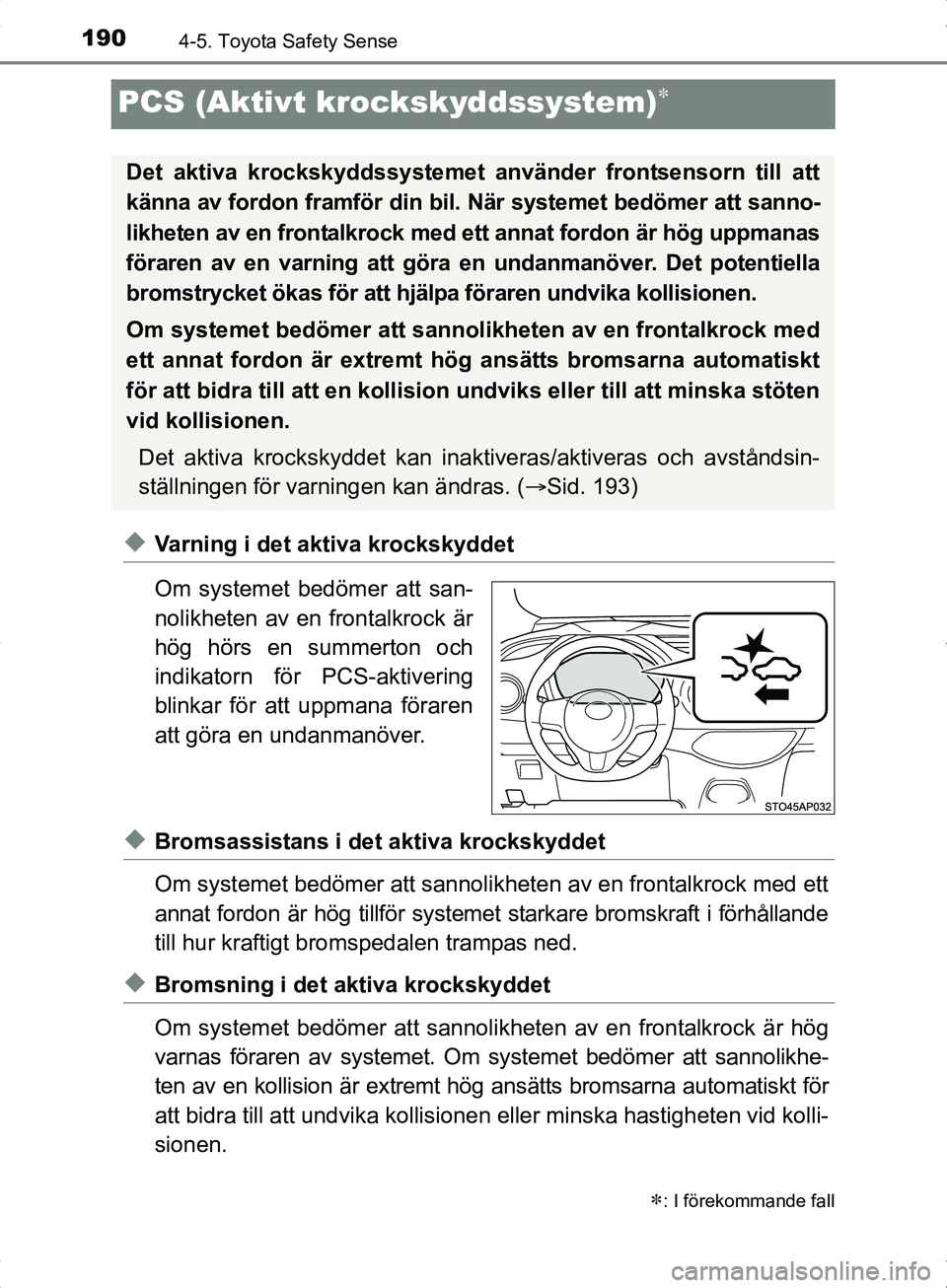

PCS (Aktivt krockskyddssystem)
uVarning i det aktiva krockskyddet
Om systemet bedömer att san-
nolikheten av en frontalkrock är
hög hörs en summerton och
indikatorn för PCS-aktivering
blinkar för att uppmana föraren
att göra en undanmanöver.
uBromsassistans i det aktiva krockskyddet
Om systemet bedömer att sannolikheten av en frontalkrock med ett
annat fordon är hög tillför systemet starkare bromskraft i förhållande
till hur kraftigt bromspedalen trampas ned.
uBromsning i det aktiva krockskyddet
Om systemet bedömer att sannolik heten av en frontalkrock är hög
varnas föraren av systemet. Om systemet bedömer att sannolikhe-
ten av en kollision är extremt hög ansätts bromsarna automatiskt för
att bidra till att undvika kollisionen eller minska hastigheten vid kolli-
sionen.
: I förekommande fall
Det aktiva krockskyddssystemet använder frontsensorn till att
känna av fordon framför din bil. När systemet bedömer att sanno-
likheten av en frontalkrock med ett annat fordon är hög uppmanas
föraren av en varning att göra en undanmanöver. Det potentiella
bromstrycket ökas för att hjäl pa föraren undvika kollisionen.
Om systemet bedömer att sannol ikheten av en frontalkrock med
ett annat fordon är extremt hög ansätts bromsarna automatiskt
för att bidra till att en kollision un dviks eller till att minska stöten
vid kollisionen.
Det aktiva krockskyddet kan inak tiveras/aktiveras och avståndsin-
ställningen för varningen kan ändras. ( Sid. 193)
OM52J30SE.book Page 190 Friday, October 7, 2016 2:29 PM

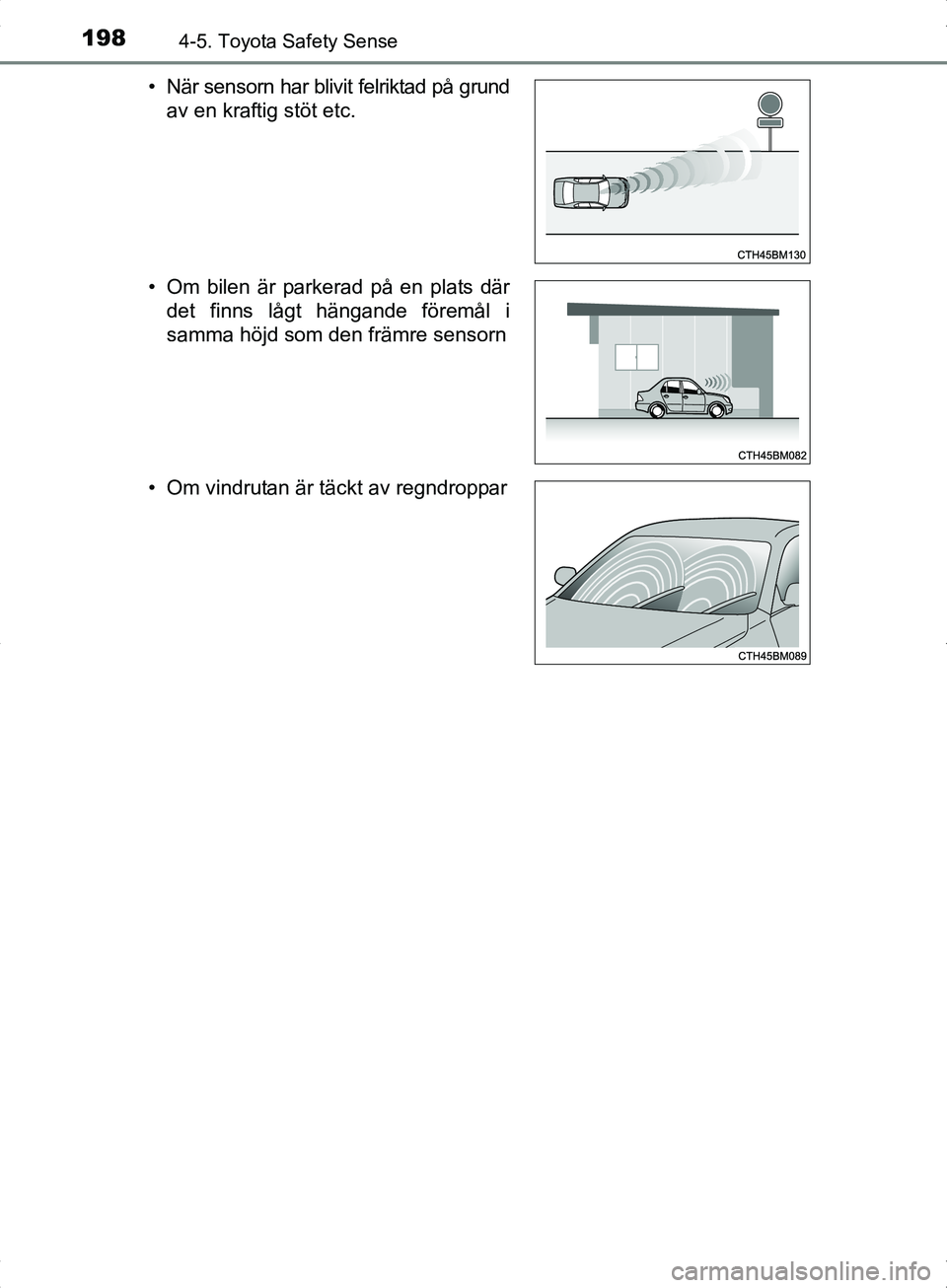

1984-5. Toyota Safety Sense
OM52J30SE• När sensorn har blivit felriktad på grund
av en kraftig stöt etc.
• Om bilen är parkerad på en plats där det finns lågt hängande föremål i
samma höjd som den främre sensorn
• Om vindrutan är täckt av regndroppar
OM52J30SE.book Page 198 Friday, October 7, 2016 2:29 PM

1994-5. Toyota Safety Sense
4
Körning
OM52J30SEn
Situationer när systemet eventu ellt inte fungerar korrekt
l I vissa situationer som följande känner frontsensorn eventuellt inte av ett
fordon vilket hindrar systemet från att fungera på rätt sätt:
• Om ett mötande fordon närmar sig din bil
• När bilen närmar sig sidan eller fronten av ett fordon
• Om ett framförvarande fordon har en liten bakvagn, t.ex. en olastad lastbil
• Om ett framförvarande fordon har en last som skjuter ut bakom dess
bakre stötfångare
• Om fordonet framför har oregelbunden form, t.ex. en traktor eller sidovagn
• Om solen eller annat ljus skiner direkt på fordonet framför
• Om ett fordon gör en plötslig manöver (t.ex. plötslig gir, acceleration eller inbromsning)
• Vid plötslig inkörning bakom ett framförvarande fordon • Om ett framförvarande fordon har en låg bakvagn, t.ex. en låg släpvagn
• Om ett framförvarande fordon har extremt hög markfrigång
• Om ett fordon kör in framför din bil eller dyker upp bredvid ett fordon
OM52J30SE.book Page 199 Friday, October 7, 2016 2:29 PM

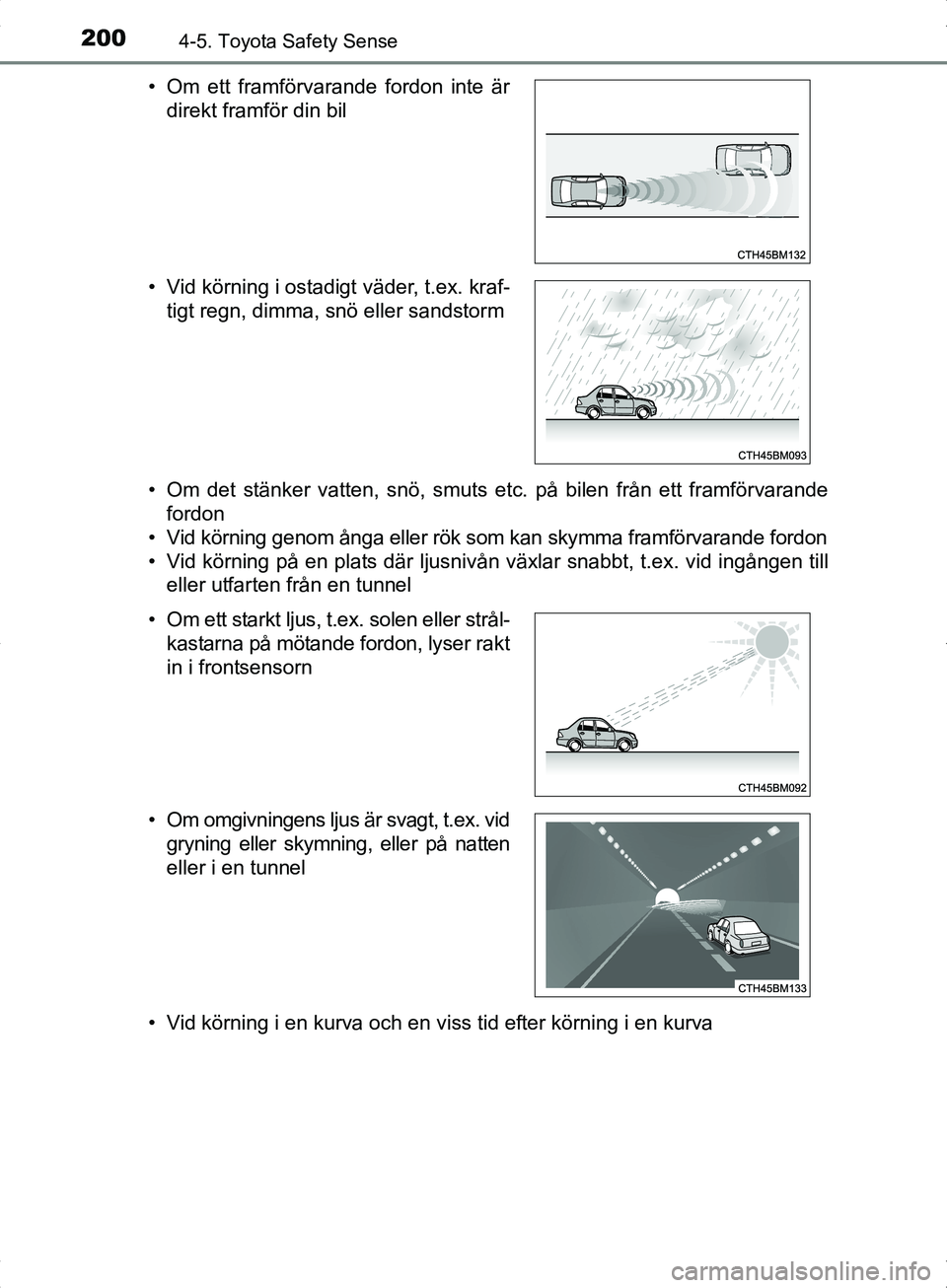

2004-5. Toyota Safety Sense
OM52J30SE• Om det stänker vatten, snö, smuts etc. på bilen från ett framförvarande
fordon
• Vid körning genom ånga eller rök som kan skymma framförvarande fordon
• Vid körning på en plats där ljusnivån växlar snabbt, t.ex. vid ingången till eller utfarten från en tunnel
• Vid körning i en kurva och en viss tid efter körning i en kurva • Om ett framförvarande fordon inte är direkt framför din bil
• Vid körning i ostadigt väder, t.ex. kraf- tigt regn, dimma, snö eller sandstorm
• Om ett starkt ljus, t.ex. solen eller strål- kastarna på mötande fordon, lyser rakt
in i frontsensorn
• Om omgivningens ljus är svagt, t.ex. vid gryning eller skymning, eller på natten
eller i en tunnel
OM52J30SE.book Page 200 Friday, October 7, 2016 2:29 PM
