TOYOTA YARIS HYBRID 2017 Manual del propietario (in Spanish)

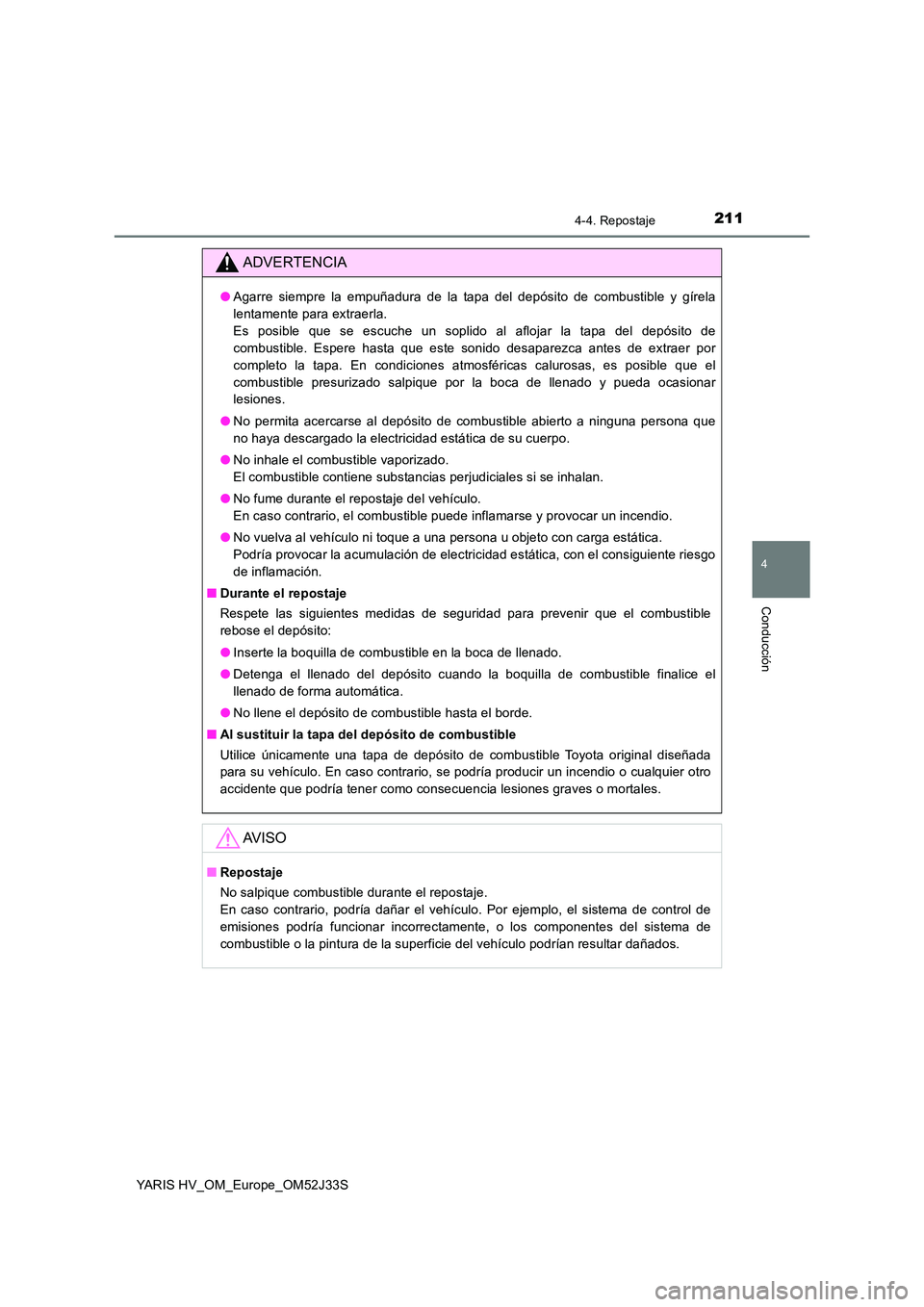

2114-4. Repostaje
4
Conducción
YARIS HV_OM_Europe_OM52J33S
ADVERTENCIA
●Agarre siempre la empuñadura de la tapa del depósito de combustible y gírela
lentamente para extraerla.
Es posible que se escuche un soplido al aflojar la tapa del depósito de
combustible. Espere hasta que este sonido desaparezca antes de extraer por
completo la tapa. En condiciones atmosféricas calurosas, es posible que el
combustible presurizado salpique por la boca de llenado y pueda ocasionar
lesiones.
● No permita acercarse al depósito de combustible abierto a ninguna persona que
no haya descargado la electricidad estática de su cuerpo.
● No inhale el combustible vaporizado.
El combustible contiene substancias perjudiciales si se inhalan.
● No fume durante el repostaje del vehículo.
En caso contrario, el combustible puede inflamarse y provocar un incendio.
● No vuelva al vehículo ni toque a una persona u objeto con carga estática.
Podría provocar la acumulación de electricidad estática, con el consiguiente riesgo
de inflamación.
■ Durante el repostaje
Respete las siguientes medidas de seguridad para prevenir que el combustible
rebose el depósito:
● Inserte la boquilla de combustible en la boca de llenado.
● Detenga el llenado del depósito cuando la boquilla de combustible finalice el
llenado de forma automática.
● No llene el depósito de combustible hasta el borde.
■ Al sustituir la tapa del depósito de combustible
Utilice únicamente una tapa de depósito de combustible Toyota original diseñada
para su vehículo. En caso contrario, se podría producir un incendio o cualquier otro
accidente que podría tener como consecuencia lesiones graves o mortales.
AV I S O
■ Repostaje
No salpique combustible durante el repostaje.
En caso contrario, podría dañar el vehículo. Por ejemplo, el sistema de control de
emisiones podría funcionar incorrectamente, o los componentes del sistema de
combustible o la pintura de la superficie del vehículo podrían resultar dañados.

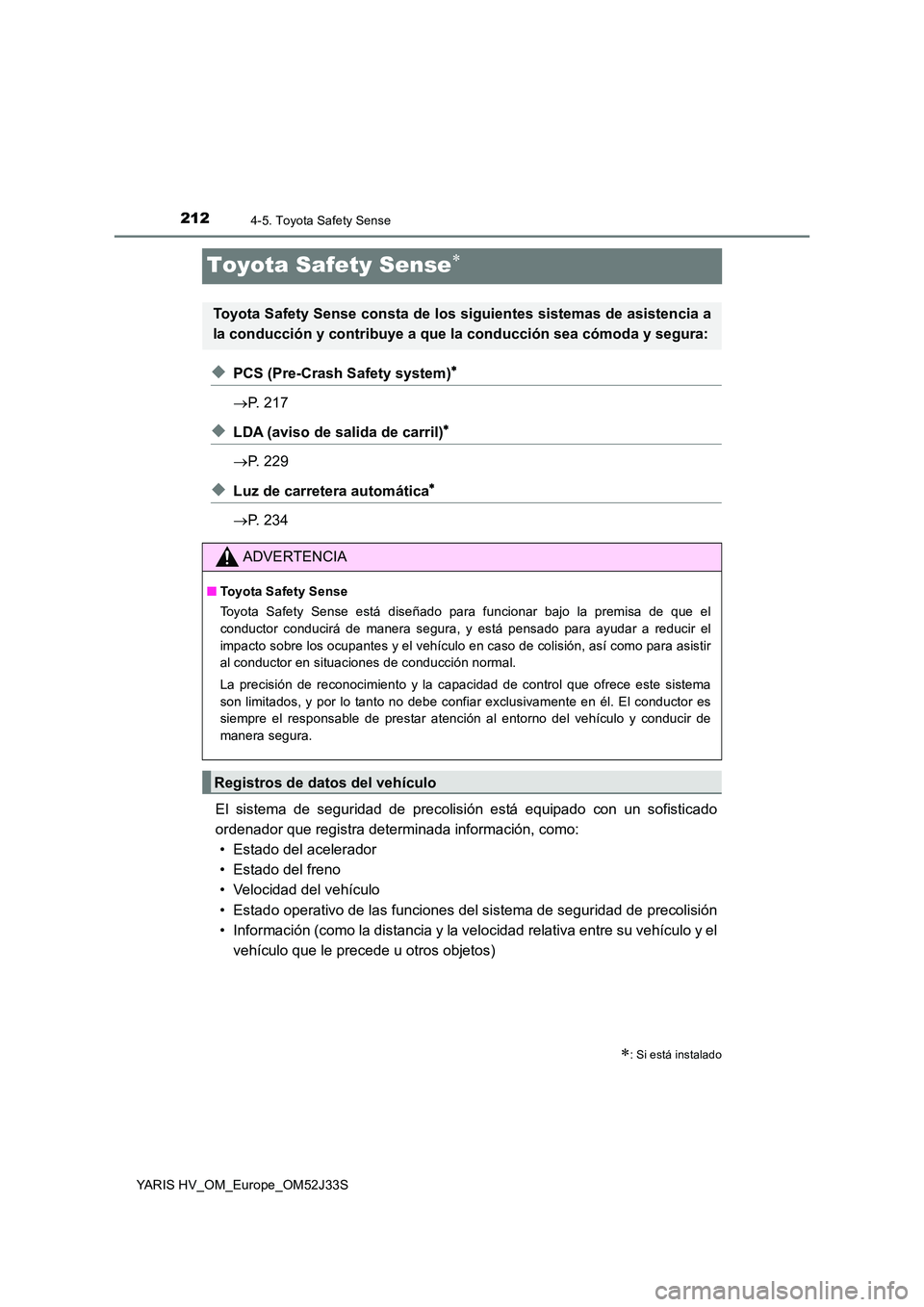

2124-5. Toyota Safety Sense
YARIS HV_OM_Europe_OM52J33S
Toyota Safety Sense
◆PCS (Pre-Crash Safety system)
P. 217
◆LDA (aviso de salida de carril)
P. 229
◆Luz de carretera automática
P. 234
El sistema de seguridad de precolisión está equipado con un sofisticado
ordenador que registra determinada información, como:
• Estado del acelerador
• Estado del freno
• Velocidad del vehículo
• Estado operativo de las funciones del sistema de seguridad de precolisión
• Información (como la distancia y la velocidad relativa entre su vehículo y el
vehículo que le precede u otros objetos)
: Si está instalado
Toyota Safety Sense consta de lo s siguientes sistemas de asistencia a
la conducción y contribuye a que la conducción sea cómoda y segura:
ADVERTENCIA
■ Toyota Safety Sense
Toyota Safety Sense está diseñado para funcionar bajo la premisa de que el
conductor conducirá de manera segura, y está pensado para ayudar a reducir el
impacto sobre los ocupantes y el vehículo en caso de colisión, así como para asistir
al conductor en situaciones de conducción normal.
La precisión de reconocimiento y la capacidad de control que ofrece este sistema
son limitados, y por lo tanto no debe confiar exclusivamente en él. El conductor es
siempre el responsable de prestar atención al entorno del vehículo y conducir de
manera segura.
Registros de datos del vehículo

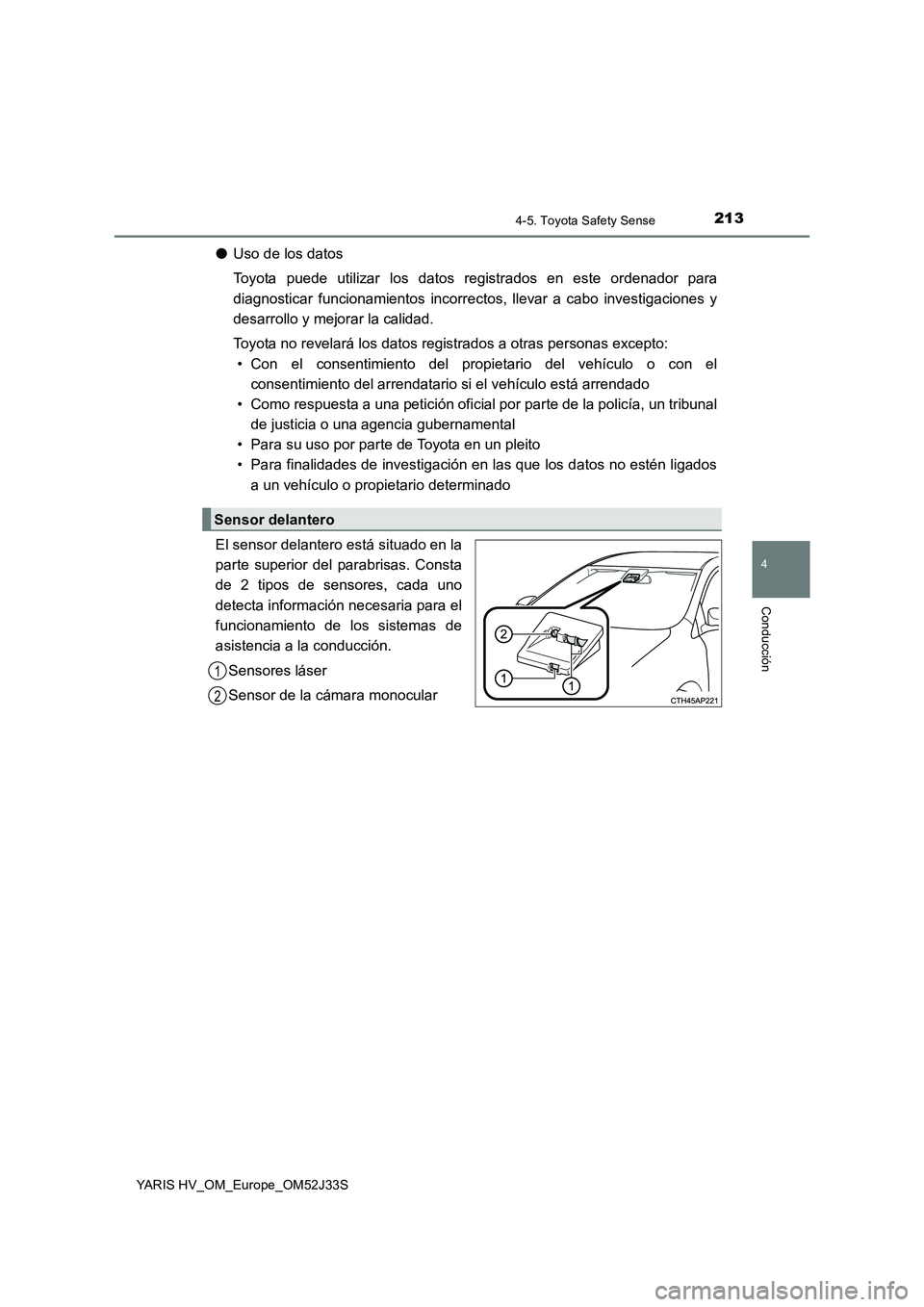

2134-5. Toyota Safety Sense
4
Conducción
YARIS HV_OM_Europe_OM52J33S
●Uso de los datos
Toyota puede utilizar los datos registrados en este ordenador para
diagnosticar funcionamientos incorrect os, llevar a cabo investigaciones y
desarrollo y mejorar la calidad.
Toyota no revelará los datos registrados a otras personas excepto:
• Con el consentimiento del propietario del vehículo o con el
consentimiento del arrendatario si el vehículo está arrendado
• Como respuesta a una petición oficial por parte de la policía, un tribunal
de justicia o una agencia gubernamental
• Para su uso por parte de Toyota en un pleito
• Para finalidades de investigación en las que los datos no estén ligados
a un vehículo o propietario determinado
El sensor delantero está situado en la
parte superior del parabrisas. Consta
de 2 tipos de sensores, cada uno
detecta información necesaria para el
funcionamiento de los sistemas de
asistencia a la conducción.
Sensores láser
Sensor de la cámara monocular
Sensor delantero
1
2

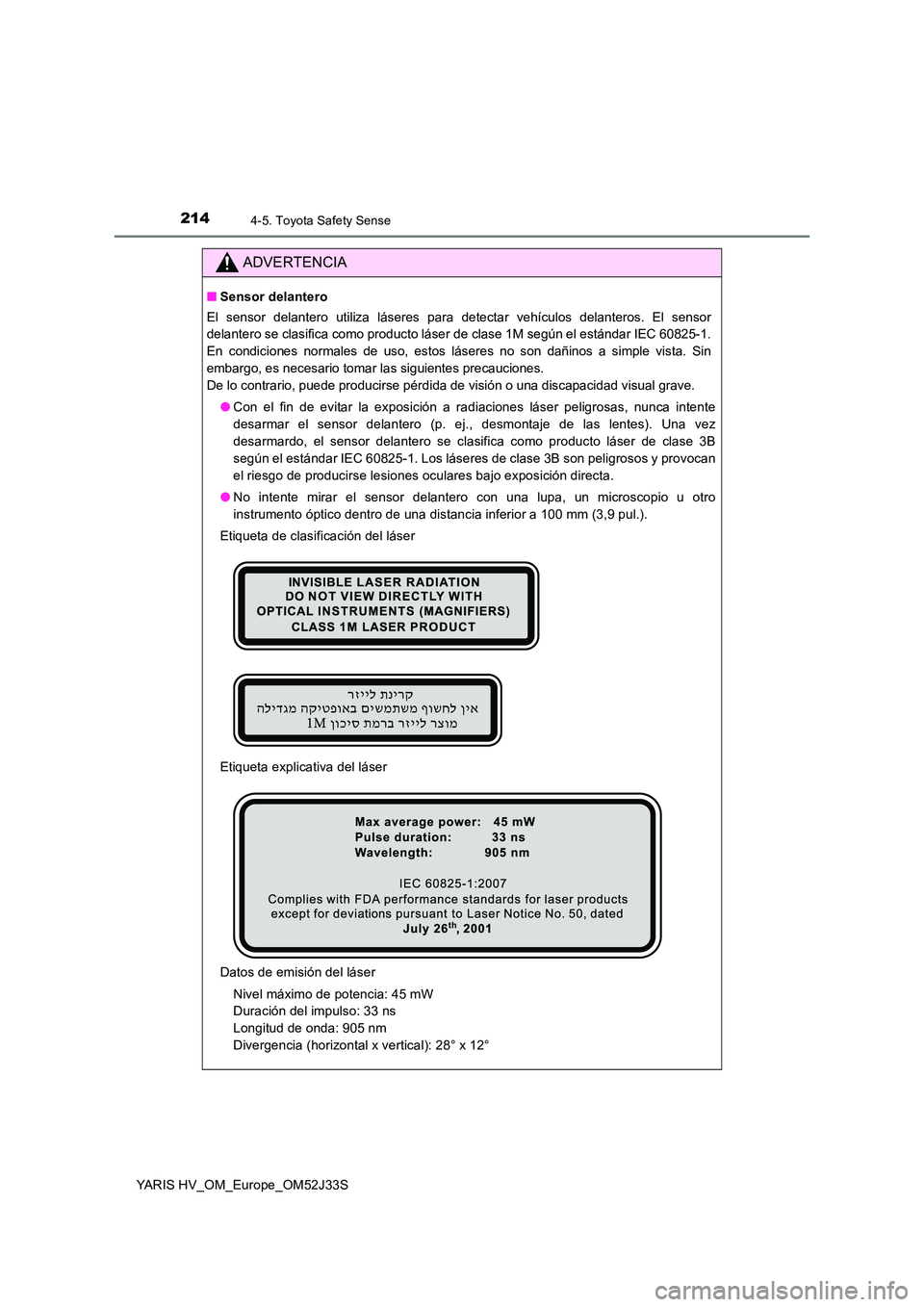

2144-5. Toyota Safety Sense
YARIS HV_OM_Europe_OM52J33S
ADVERTENCIA
■Sensor delantero
El sensor delantero utiliza láseres para detectar vehículos delanteros. El sensor
delantero se clasifica como producto láser de clase 1M según el estándar IEC 60825-1.
En condiciones normales de uso, estos láseres no son dañinos a simple vista. Sin
embargo, es necesario tomar las siguientes precauciones.
De lo contrario, puede producirse pérdida de visión o una discapacidad visual grave.
● Con el fin de evitar la exposición a radiaciones láser peligrosas, nunca intente
desarmar el sensor delantero (p. ej., desmontaje de las lentes). Una vez
desarmardo, el sensor delantero se clasifica como producto láser de clase 3B
según el estándar IEC 60825-1. Los láseres de clase 3B son peligrosos y provocan
el riesgo de producirse lesiones oculares bajo exposición directa.
● No intente mirar el sensor delantero con una lupa, un microscopio u otro
instrumento óptico dentro de una distancia inferior a 100 mm (3,9 pul.).
Etiqueta de clasificación del láser
Etiqueta explicativa del láser
Datos de emisión del láser
Nivel máximo de potencia: 45 mW
Duración del impulso: 33 ns
Longitud de onda: 905 nm
Divergencia (horizontal x vertical): 28° x 12°

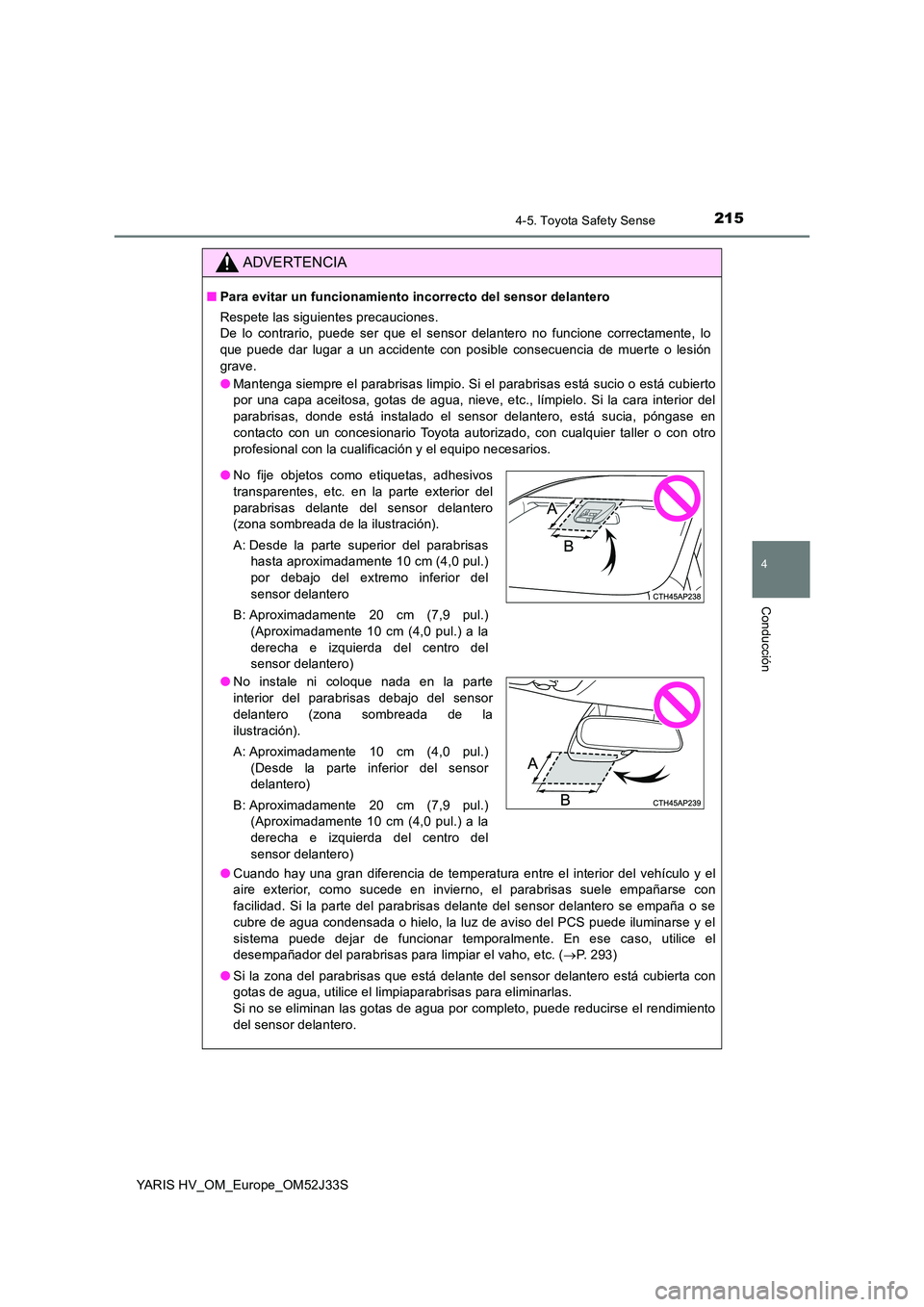

2154-5. Toyota Safety Sense
4
Conducción
YARIS HV_OM_Europe_OM52J33S
ADVERTENCIA
■Para evitar un funcionamiento incorrecto del sensor delantero
Respete las siguientes precauciones.
De lo contrario, puede ser que el sensor delantero no funcione correctamente, lo
que puede dar lugar a un accidente con posible consecuencia de muerte o lesión
grave.
● Mantenga siempre el parabrisas limpio. Si el parabrisas está sucio o está cubierto
por una capa aceitosa, gotas de agua, nieve, etc., límpielo. Si la cara interior del
parabrisas, donde está instalado el sensor delantero, está sucia, póngase en
contacto con un concesionario Toyota autorizado, con cualquier taller o con otro
profesional con la cualificación y el equipo necesarios.
● Cuando hay una gran diferencia de temperatura entre el interior del vehículo y el
aire exterior, como sucede en invierno, el parabrisas suele empañarse con
facilidad. Si la parte del parabrisas delante del sensor delantero se empaña o se
cubre de agua condensada o hielo, la luz de aviso del PCS puede iluminarse y el
sistema puede dejar de funcionar temporalmente. En ese caso, utilice el
desempañador del parabrisas para limpiar el vaho, etc. ( P. 293)
● Si la zona del parabrisas que está delante del sensor delantero está cubierta con
gotas de agua, utilice el limpiaparabrisas para eliminarlas.
Si no se eliminan las gotas de agua por completo, puede reducirse el rendimiento
del sensor delantero.
● No fije objetos como etiquetas, adhesivos
transparentes, etc. en la parte exterior del
parabrisas delante del sensor delantero
(zona sombreada de la ilustración).
A: Desde la parte superior del parabrisas
hasta aproximadamente 10 cm (4,0 pul.)
por debajo del extremo inferior del
sensor delantero
B: Aproximadamente 20 cm (7,9 pul.)
(Aproximadamente 10 cm (4,0 pul.) a la
derecha e izquierda del centro del
sensor delantero)
● No instale ni coloque nada en la parte
interior del parabrisas debajo del sensor
delantero (zona sombreada de la
ilustración).
A: Aproximadamente 10 cm (4,0 pul.)
(Desde la parte inferior del sensor
delantero)
B: Aproximadamente 20 cm (7,9 pul.)
(Aproximadamente 10 cm (4,0 pul.) a la
derecha e izquierda del centro del
sensor delantero)

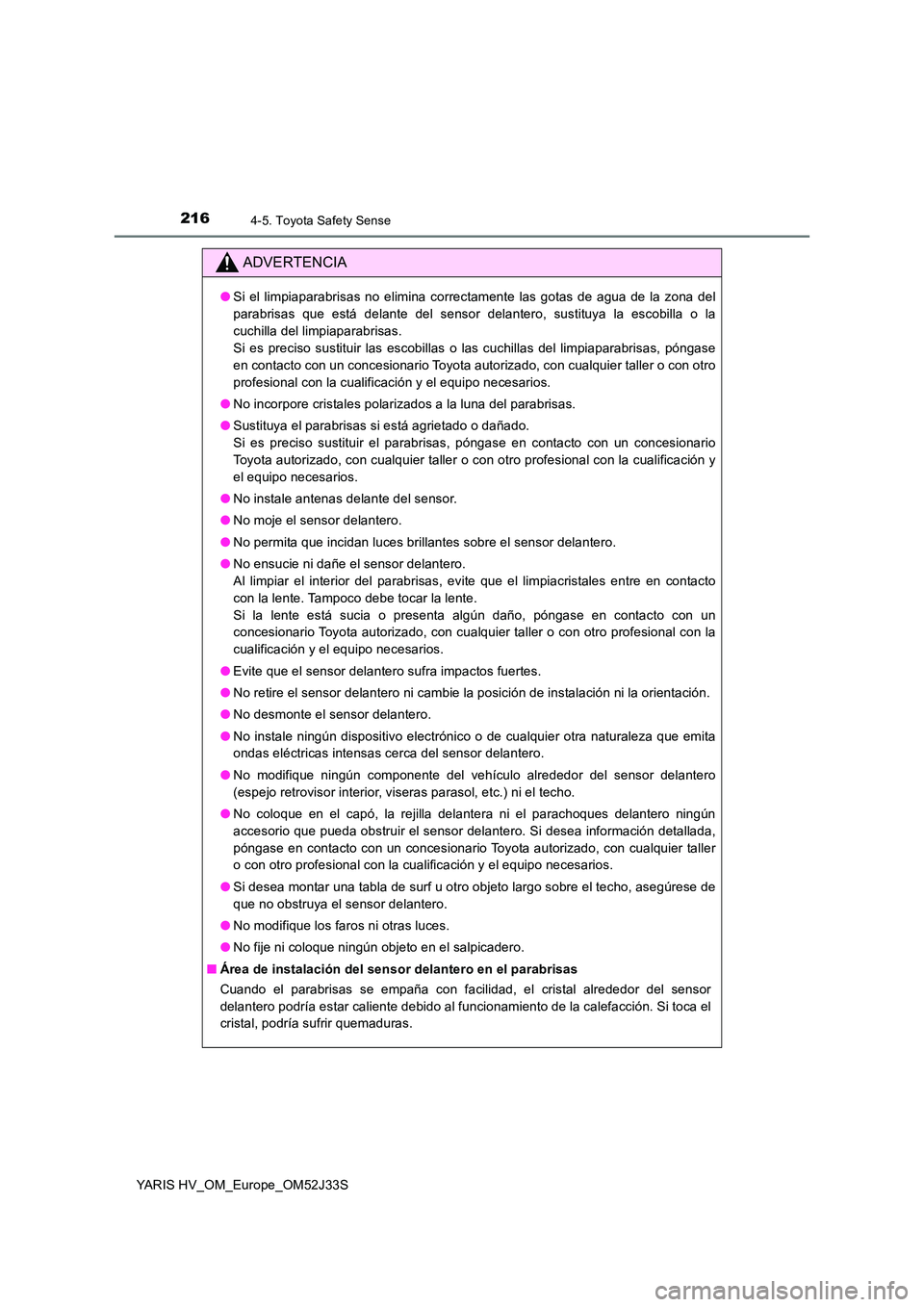

2164-5. Toyota Safety Sense
YARIS HV_OM_Europe_OM52J33S
ADVERTENCIA
●Si el limpiaparabrisas no elimina correctamente las gotas de agua de la zona del
parabrisas que está delante del sensor delantero, sustituya la escobilla o la
cuchilla del limpiaparabrisas.
Si es preciso sustituir las escobillas o las cuchillas del limpiaparabrisas, póngase
en contacto con un concesionario Toyota autorizado, con cualquier taller o con otro
profesional con la cualificación y el equipo necesarios.
● No incorpore cristales polarizados a la luna del parabrisas.
● Sustituya el parabrisas si está agrietado o dañado.
Si es preciso sustituir el parabrisas, póngase en contacto con un concesionario
Toyota autorizado, con cualquier taller o con otro profesional con la cualificación y
el equipo necesarios.
● No instale antenas delante del sensor.
● No moje el sensor delantero.
● No permita que incidan luces brillantes sobre el sensor delantero.
● No ensucie ni dañe el sensor delantero.
Al limpiar el interior del parabrisas, evite que el limpiacristales entre en contacto
con la lente. Tampoco debe tocar la lente.
Si la lente está sucia o presenta algún daño, póngase en contacto con un
concesionario Toyota autorizado, con cualquier taller o con otro profesional con la
cualificación y el equipo necesarios.
● Evite que el sensor delantero sufra impactos fuertes.
● No retire el sensor delantero ni cambie la posición de instalación ni la orientación.
● No desmonte el sensor delantero.
● No instale ningún dispositivo electrónico o de cualquier otra naturaleza que emita
ondas eléctricas intensas cerca del sensor delantero.
● No modifique ningún componente del vehículo alrededor del sensor delantero
(espejo retrovisor interior, viseras parasol, etc.) ni el techo.
● No coloque en el capó, la rejilla delantera ni el parachoques delantero ningún
accesorio que pueda obstruir el sensor delantero. Si desea información detallada,
póngase en contacto con un concesionario Toyota autorizado, con cualquier taller
o con otro profesional con la cualificación y el equipo necesarios.
● Si desea montar una tabla de surf u otro objeto largo sobre el techo, asegúrese de
que no obstruya el sensor delantero.
● No modifique los faros ni otras luces.
● No fije ni coloque ningún objeto en el salpicadero.
■ Área de instalación del sensor delantero en el parabrisas
Cuando el parabrisas se empaña con facilidad, el cristal alrededor del sensor
delantero podría estar caliente debido al funcionamiento de la calefacción. Si toca el
cristal, podría sufrir quemaduras.

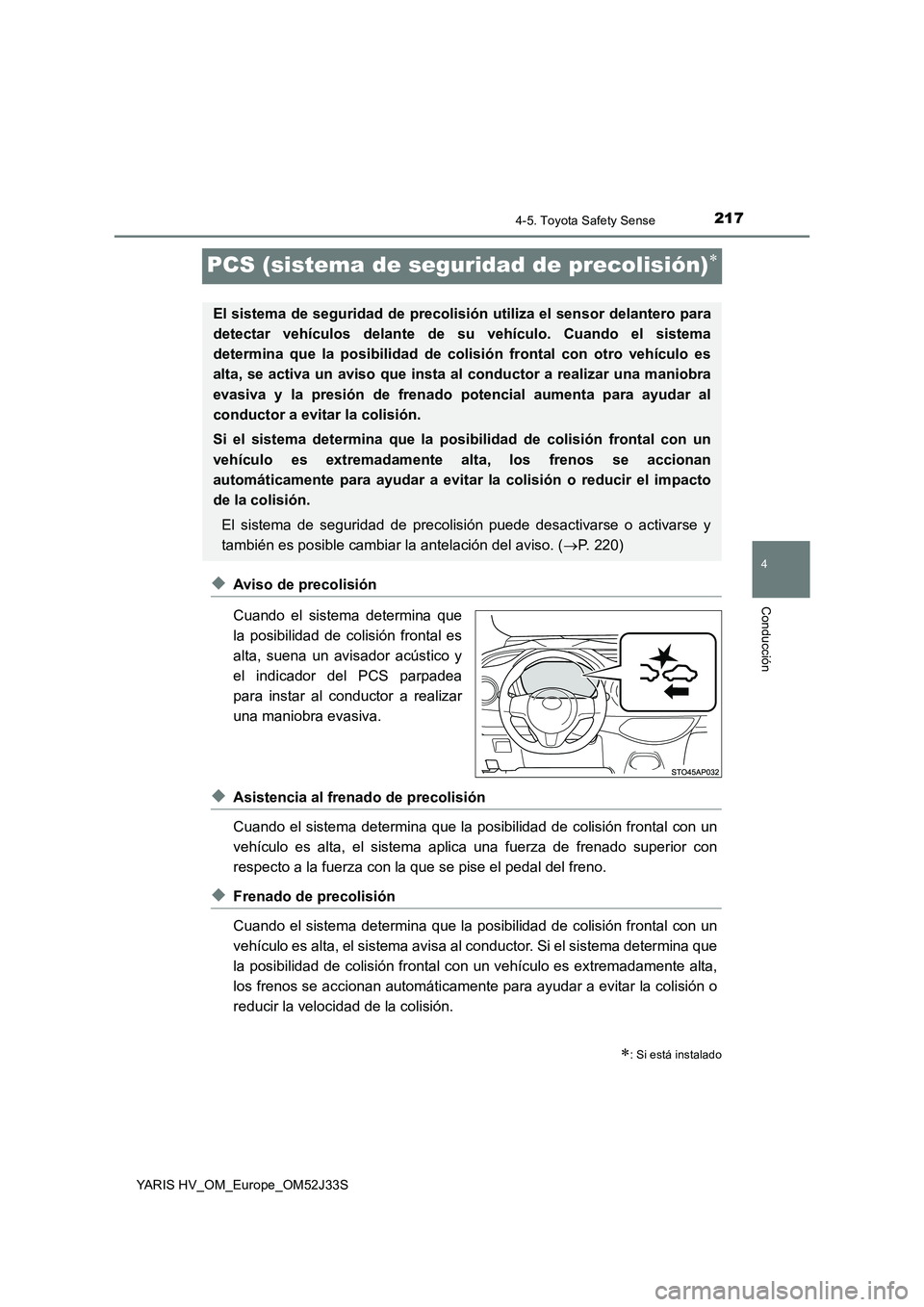

217
4
4-5. Toyota Safety Sense
Conducción
YARIS HV_OM_Europe_OM52J33S
PCS (sistema de seguridad de precolisión)
◆Aviso de precolisión
Cuando el sistema determina que
la posibilidad de colisión frontal es
alta, suena un avisador acústico y
el indicador del PCS parpadea
para instar al conductor a realizar
una maniobra evasiva.
◆Asistencia al frenado de precolisión
Cuando el sistema determina que la posibilidad de colisión frontal con un
vehículo es alta, el sistema aplica una fuerza de frenado superior con
respecto a la fuerza con la que se pise el pedal del freno.
◆Frenado de precolisión
Cuando el sistema determina que la posibilidad de colisión frontal con un
vehículo es alta, el sistema avisa al conductor. Si el sistema determina que
la posibilidad de colisión frontal con un vehículo es extremadamente alta,
los frenos se accionan automáticamente para ayudar a evitar la colisión o
reducir la velocidad de la colisión.
: Si está instalado
El sistema de seguridad de precolisión utiliza el sensor delantero para
detectar vehículos delante de su vehículo. Cuando el sistema
determina que la posibilidad de colisión frontal con otro vehículo es
alta, se activa un aviso que insta al conductor a realizar una maniobra
evasiva y la presión de frenado potencial aumenta para ayudar al
conductor a evitar la colisión.
Si el sistema determina que la posibilidad de colisión frontal con un
vehículo es extremadamente alta, los frenos se accionan
automáticamente para ayudar a evitar la colisión o reducir el impacto
de la colisión.
El sistema de seguridad de precolis ión puede desactivarse o activarse y
también es posible cambiar la antelación del aviso. ( P. 220)

2184-5. Toyota Safety Sense
YARIS HV_OM_Europe_OM52J33S

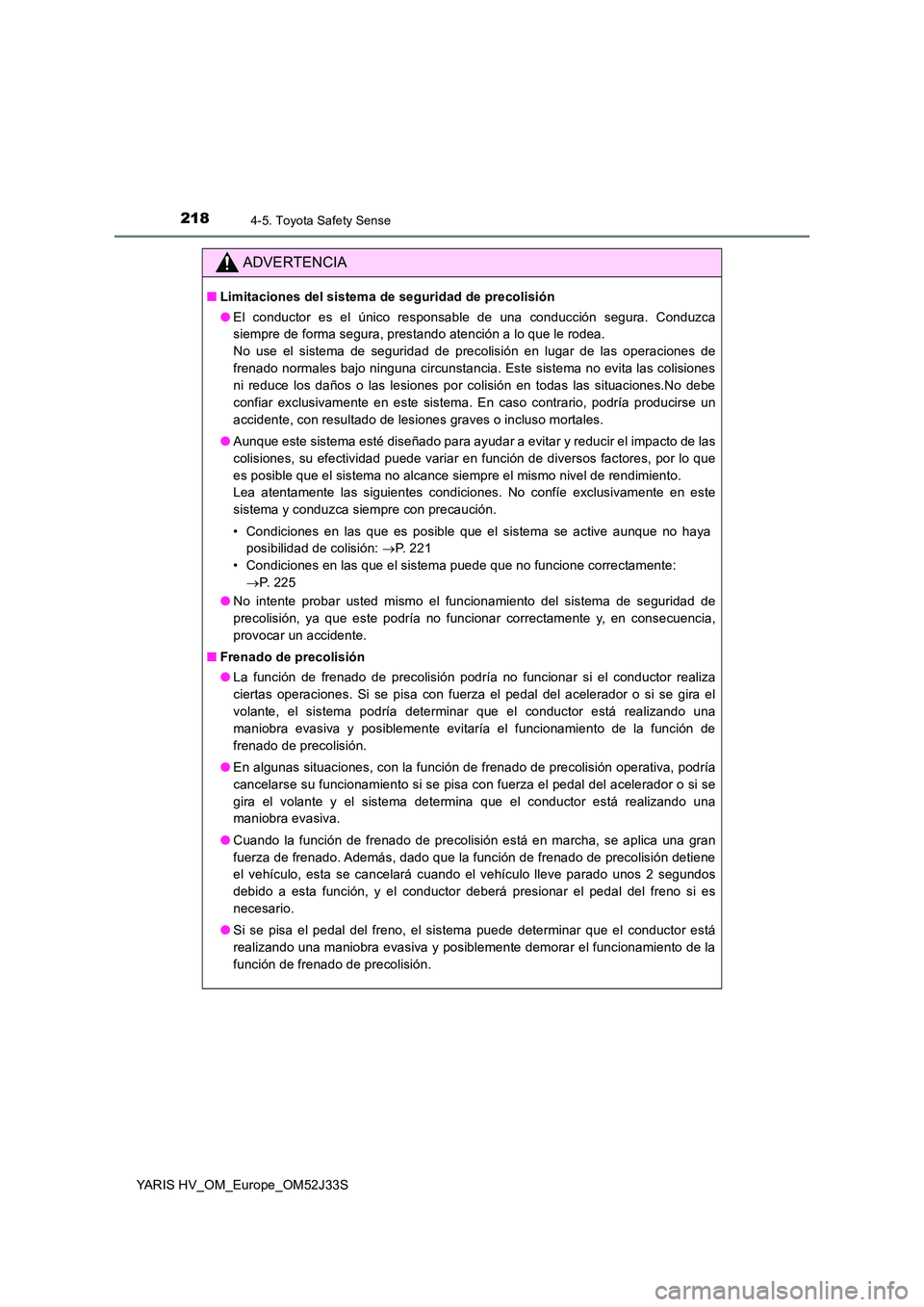

ADVERTENCIA
■Limitaciones del sistema de seguridad de precolisión
● El conductor es el único responsable de una conducción segura. Conduzca
siempre de forma segura, prestando atención a lo que le rodea.
No use el sistema de seguridad de precolisión en lugar de las operaciones de
frenado normales bajo ninguna circunstancia. Este sistema no evita las colisiones
ni reduce los daños o las lesiones por colisión en todas las situaciones.No debe
confiar exclusivamente en este sistema. En caso contrario, podría producirse un
accidente, con resultado de lesiones graves o incluso mortales.
● Aunque este sistema esté diseñado para ayudar a evitar y reducir el impacto de las
colisiones, su efectividad puede variar en función de diversos factores, por lo que
es posible que el sistema no alcance siempre el mismo nivel de rendimiento.
Lea atentamente las siguientes condiciones. No confíe exclusivamente en este
sistema y conduzca siempre con precaución.
• Condiciones en las que es posible que el sistema se active aunque no haya
posibilidad de colisión: P. 2 2 1
• Condiciones en las que el sistema puede que no funcione correctamente:
 P. 225
● No intente probar usted mismo el funcionamiento del sistema de seguridad de
precolisión, ya que este podría no funcionar correctamente y, en consecuencia,
provocar un accidente.
■ Frenado de precolisión
● La función de frenado de precolisión podría no funcionar si el conductor realiza
ciertas operaciones. Si se pisa con fuerza el pedal del acelerador o si se gira el
volante, el sistema podría determinar que el conductor está realizando una
maniobra evasiva y posiblemente evitaría el funcionamiento de la función de
frenado de precolisión.
● En algunas situaciones, con la función de frenado de precolisión operativa, podría
cancelarse su funcionamiento si se pisa con fuerza el pedal del acelerador o si se
gira el volante y el sistema determina que el conductor está realizando una
maniobra evasiva.
● Cuando la función de frenado de precolisión está en marcha, se aplica una gran
fuerza de frenado. Además, dado que la función de frenado de precolisión detiene
el vehículo, esta se cancelará cuando el vehículo lleve parado unos 2 segundos
debido a esta función, y el conductor deberá presionar el pedal del freno si es
necesario.
● Si se pisa el pedal del freno, el sistema puede determinar que el conductor está
realizando una maniobra evasiva y posiblemente demorar el funcionamiento de la
función de frenado de precolisión.

2194-5. Toyota Safety Sense
4
Conducción
YARIS HV_OM_Europe_OM52J33S

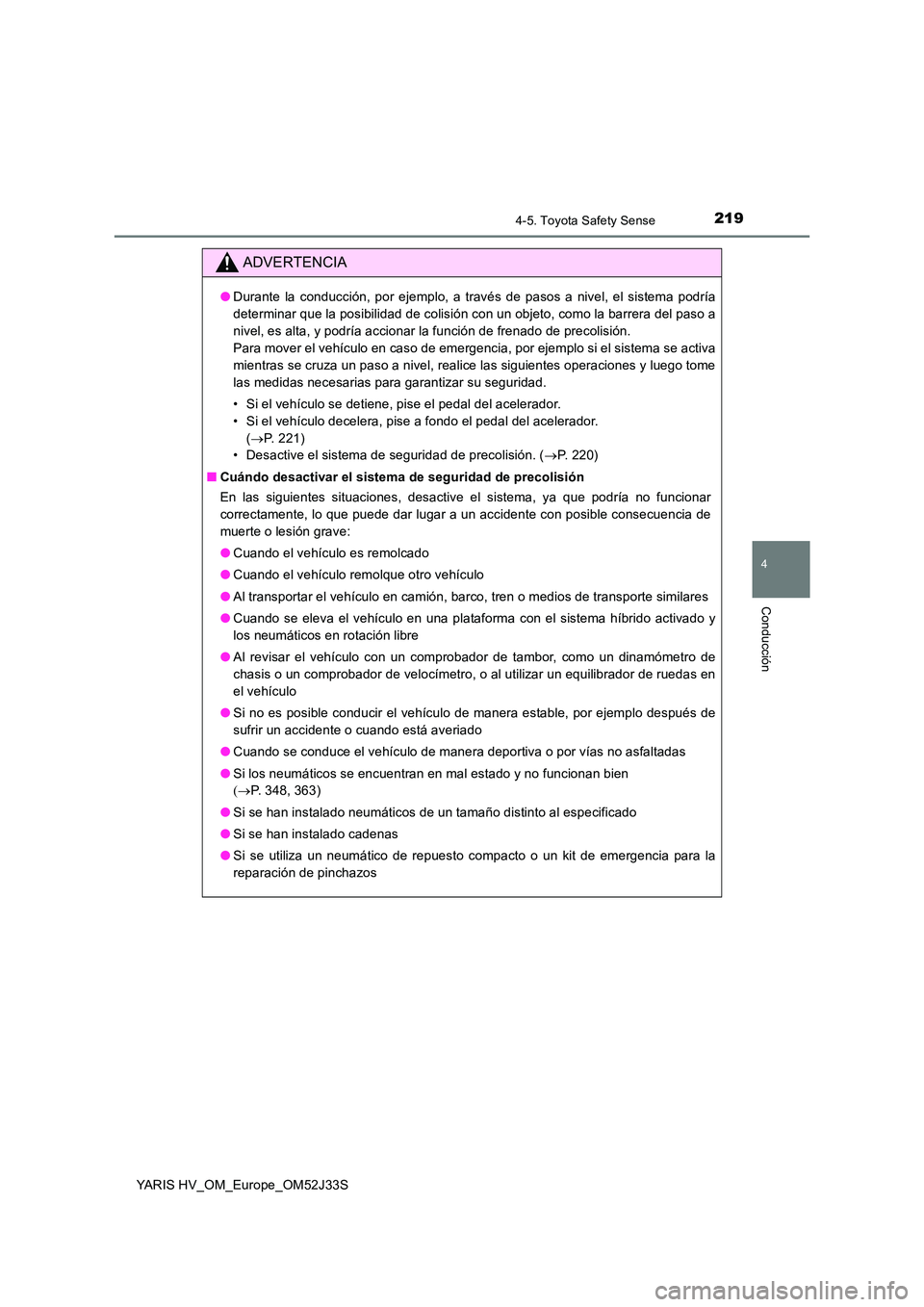

ADVERTENCIA
●Durante la conducción, por ejemplo, a través de pasos a nivel, el sistema podría
determinar que la posibilidad de colisión con un objeto, como la barrera del paso a
nivel, es alta, y podría accionar la función de frenado de precolisión.
Para mover el vehículo en caso de emergencia, por ejemplo si el sistema se activa
mientras se cruza un paso a nivel, realice las siguientes operaciones y luego tome
las medidas necesarias para garantizar su seguridad.
• Si el vehículo se detiene, pise el pedal del acelerador.
• Si el vehículo decelera, pise a fondo el pedal del acelerador.
( P. 221)
• Desactive el sistema de seguridad de precolisión. ( P. 2 2 0 )
■ Cuándo desactivar el sistema de seguridad de precolisión
En las siguientes situaciones, desactive el sistema, ya que podría no funcionar
correctamente, lo que puede dar lugar a un accidente con posible consecuencia de
muerte o lesión grave:
● Cuando el vehículo es remolcado
● Cuando el vehículo remolque otro vehículo
● Al transportar el vehículo en camión, barco, tren o medios de transporte similares
● Cuando se eleva el vehículo en una plataforma con el sistema híbrido activado y
los neumáticos en rotación libre
● Al revisar el vehículo con un comprobador de tambor, como un dinamómetro de
chasis o un comprobador de velocímetro, o al utilizar un equilibrador de ruedas en
el vehículo
● Si no es posible conducir el vehículo de manera estable, por ejemplo después de
sufrir un accidente o cuando está averiado
● Cuando se conduce el vehículo de manera deportiva o por vías no asfaltadas
● Si los neumáticos se encuentran en mal estado y no funcionan bien
 P. 348, 363)
● Si se han instalado neumáticos de un tamaño distinto al especificado
● Si se han instalado cadenas
● Si se utiliza un neumático de repuesto compacto o un kit de emergencia para la
reparación de pinchazos

2204-5. Toyota Safety Sense
YARIS HV_OM_Europe_OM52J33S

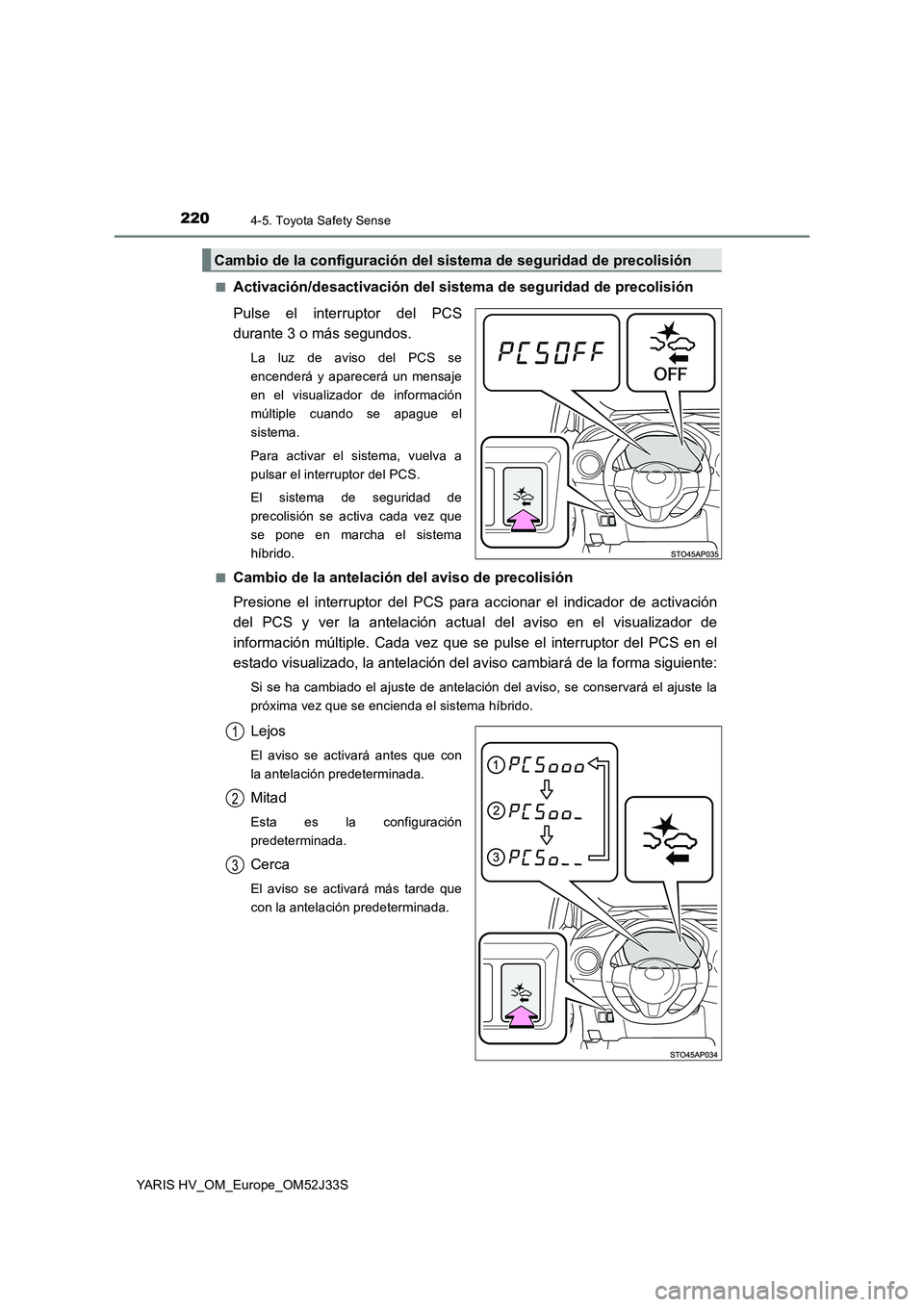

■Activación/desactivación del sistema de seguridad de precolisión
Pulse el interruptor del PCS
durante 3 o más segundos.
La luz de aviso del PCS se
encenderá y aparecerá un mensaje
en el visualizador de información
múltiple cuando se apague el
sistema.
Para activar el sistema, vuelva a
pulsar el interruptor del PCS.
El sistema de seguridad de
precolisión se activa cada vez que
se pone en marcha el sistema
híbrido.
■Cambio de la antelación del aviso de precolisión
Presione el interruptor del PCS para accionar el indicador de activación
del PCS y ver la antelación actual del aviso en el visualizador de
información múltiple. Cada vez que se pulse el interruptor del PCS en el
estado visualizado, la antelación del aviso cambiará de la forma siguiente:
Si se ha cambiado el ajuste de antelación del aviso, se conservará el ajuste la
próxima vez que se encienda el sistema híbrido.
Lejos
El aviso se activará antes que con
la antelación predeterminada.
Mitad
Esta es la configuración
predeterminada.
Cerca
El aviso se activará más tarde que
con la antelación predeterminada.
Cambio de la configuración del sistema de seguridad de precolisión
1
2
3
