3637-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_OM_Europe_OM52J31K
NOTE
■Réparation ou remplacement des pneus, des jantes, des valves d’alerte de
pression des pneus et de leur émetteur, et des capuchons de valve de pneu
(véhicules équipés d’un système d’alerte de pression des pneus)
● Lorsque vous souhaitez démonter ou remonter les roues, les pneus ou les valves à
émetteur d’alerte de pression des pneus, adressez-vous à un concessionnaire
agréé Toyota, un réparateur, ou tout autre professionnel qualifié et convenablement
équipé, car les valves à émetteur peuvent facilement souffrir d’une manipulation
sans précaution.
● N’oubliez pas de remettre les capuchons sur les valves. Si vous ne remettez pas
les capuchons sur les valves, de l’eau risque de pénétrer dans les valves d’alerte
de pression des pneus, qui peuvent alors rester collées.
● En cas de remplacement des capuchons de valve de pneu, ne pas utiliser d’autres
capuchons que ceux préconisés. Le capuchon risquerait de se bloquer.
■ Pour éviter tout dommage aux valves à émetteur d’alerte de pression des
pneus (véhicules équipés d’un système d’alerte de pression des pneus)
Quand vous réparez un pneu avec un gel anticrevaison, il peut arriver que la valve à
émetteur d’alerte de pression des pneus ne fonctionne pas normalement. Si vous
utilisez un gel anticrevaison, prenez contact dans les plus brefs délais avec un
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé, ou encore tout autre atelier d’entretien qualifié. En cas de
réparation ou de remplacement d’un pneu après que vous ayez utilisé du gel
anticrevaison, veillez également au remplacement de la valve à émetteur d’alerte de
pression des pneus. ( P. 352)
■ Conduite sur chaussées en mauvais état
Faites très attention lorsque vous devez rouler sur une route dont le revêtement est
déformé ou parsemé de nids-de-poule.
Ces conditions sont susceptibles d’occasionner une perte de pression de gonflage
des pneus, suffisante pour réduire leur capacité d’absorption des chocs. Par ailleurs,
les pneus eux-mêmes, mais aussi les jantes et la structure du véhicule, peuvent
souffrir d’une chaussée très déformée.
■ Pneus taille basse (véhicules équipés de pneus 195/50R16)
Les pneus taille basse risquent d’endommager plus facilement les jantes que les
pneus standard en cas d’impact sur la route. Par conséquent, respectez les
consignes suivantes:
● Veillez à ce que vos pneus soient toujours gonflés à la bonne pression. Des pneus
sous-gonflés peuvent subir des détériorations plus importantes.
● Évitez les nids-de-poule, les chaussées déformées, les trottoirs et d’autres dangers
rencontrés sur la route. Sinon, vous risquez d’endommager fortement le pneu et la
jante.
■ Si tous les pneus se dégonflent pendant la marche du véhicule
Arrêtez-vous, sous peine de détruire complètement vos pneus et/ou vos jantes.

4028-2. Mesures à prendre en cas d’urgence
YARIS_HV_OM_Europe_OM52J31K
Finissez de serrer l’anneau de
remorquage avec une clé pour
écrous de roue* ou une barre
métallique.
*: En l’absence de clé à écrous de roue à
bord du véhicule, vous pouvez en
acheter une à un concessionnaire
agréé Toyota, un réparateur, ou tout
autre professionnel qualifié et
convenablement équipé.
Arrimez solidement les câbles ou les chaînes à l’anneau de remorquage.
Prenez soin de ne pas causer de dommages à la carrosserie du véhicule.
Véhicules dépourvus de système d’accès et de démarrage “mains libres”:
Montez dans le véhicule à remorquer et démarrez le système hybride.
Si le système hybride ne démarre pas, mettez le contacteur de démarrage sur
“ON”.
Véhicules équipés d’un système d’accè s et de démarrage “mains libres”:
Montez dans le véhicule à remorquer et démarrez le système hybride.
Si le système hybride ne démarre pas, mettez le contacteur de démarrage en mode
MARCHE.
Mettez le sélecteur de vitesses sur N et desserrez le frein de
stationnement.
Lorsque le sélecteur de vitesses est bloqué: P. 193
■Pendant le remorquage
Lorsque le système hybride est arrêté, la direction et les freins ne sont plus assistés,
ce qui rend leur manœuvre beaucoup plus difficile.
■ Clé à écrous de roue
● Véhicules équipés d’une clé à écrous de roue: La clé à écrous de roue se trouve
dans le coffre. ( P. 419, 435)
● Véhicules dépourvus de clé à écrous de roue: Une clé à écrous de roue peut être
achetée à n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
4
5
6
7

4078-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_OM_Europe_OM52J31K
(Le témoin d’alerte rouge clignote ou s’allume)
Témoin d’alerte de surchauffe de liquide de refroidissement
moteur
Signale que le moteur est en surchauffe.
À mesure de la montée en température du liquide de
refroidissement, il passe de l’état clignotant à allumé en
permanence.
 P. 4 5 8
Témoin d’alerte de système hybride (signal sonore d’alerte)
Signale la présence d’une anomalie dans le système hybride.
 Arrêtez au plus vite le véhicule en lieu sûr et prenez contact
avec n’importe quel concessionnaire agréé Toyota, un
réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
Témoin indicateur d’anomalie de fonctionnement
Signale la présence d’une anomalie dans:
• Le système hybride;
• Le système de commande de transmission hybride;
• Le système de gestion électronique du moteur;
• Le système de gestion électronique de l’accélérateur; ou
• Le système antipollution.
 Faites contrôler au plus vite le véhicule par un
concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
Témoin d’alerte SRS
Signale la présence d’une anomalie dans:
• Le système des airbags SRS; ou
• Le système des prétensionneurs de ceinture de sécurité.
 Faites contrôler au plus vite le véhicule par un
concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
Témoin d’alerte ABS
Signale la présence d’une anomalie dans:
• Le système ABS; ou
• Le système d’aide au freinage d’urgence.
 Faites contrôler au plus vite le véhicule par un
concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
Témoin
d’alerteNature/Explications/Actions

4178-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_OM_Europe_OM52J31K
Une fois(Clignote en jaune pendant 15 secondes.)
Témoin de système d’accès et de démarrage
“mains libres”
Signale l’absence de la clé électronique lors de
la tentative de démarrage du système hybride.
 Vérifiez l’emplacement de la clé
électronique.
9 fois
(Clignote en jaune)
Témoin de système d’accès et de démarrage
“mains libres”
Vous avez essayé de conduire le véhicule en
l’absence de la clé normale à l’intérieur.
 Assurez-vous que la clé électronique est à
l’intérieur du véhicule.
Une fois(Clignote en jaune pendant 15 secondes.)
Témoin de système d’accès et de démarrage
“mains libres”
Indique que la pile de la clé électronique est
déchargée.
 Remplacez la pile. (P. 371)
Une fois(Clignote rapidement en vert pendant 15 secondes.)
Témoin de système d’accès et de démarrage
“mains libres”
Indique que l’antivol de direction n’a pas été
désactivé.
 Désactivez l’antivol de direction. (P. 185)
Une fois(Clignote en jaune pendant 30 secondes.)
Témoin de système d’accès et de démarrage
“mains libres”
• Lorsque vous avez déverrouillé les portes
avec la clé conventionnelle, puis appuyé sur le
contacteur de démarrage, le système n’a pas
détecté la clé électronique dans le véhicule.
• Le système n’a pas détecté la clé électronique
dans le véhicule même après que vous ayez
appuyé deux fois de suite sur le contacteur de
démarrage.
 Mettez en contact la clé électronique avec le
contacteur de démarrage tout en appuyant
sur la pédale de frein.
Signal
sonore
intérieur
Signal
sonore
extérieur
Témoin
d’alerteNature/Explications/Actions

4208-2. Mesures à prendre en cas d’urgence
YARIS_HV_OM_Europe_OM52J31K
AVERTISSEMENT
■Utilisation du cric de bord
Respectez les précautions suivantes.
Une mauvaise utilisation du cric peut causer la chute brutale du véhicule, entraînant
des blessures graves, voire la mort.
● Ne pas utiliser le cric de bord à d’autres fins que de changer les roues et de monter
et démonter les chaînes à neige.
● Pour changer une roue crevée, n’utilisez aucun autre cric que celui fourni avec le
véhicule.
Ne pas l’utiliser sur un autre véhicule, et ne pas utiliser d’autre cric que celui-ci pour
changer les roues de votre véhicule.
● Disposez convenablement le cric à son point de levage.
● Ne pas engager une partie de votre corps sous le véhicule lorsqu’il est sur cric.
● Ne démarrez pas le système hybride et ne conduisez pas le véhicule lorsque celui-
ci est sur cric.
● Ne pas mettre le véhicule sur cric avec une personne à bord.
● Lorsque vous levez le véhicule, ne disposez aucun objet sur le cric ou dessous.
● Levez le véhicule à la hauteur juste suffisante pour changer la roue, pas plus haut.
● Si vous avez besoin de vous glisser sous le véhicule, utilisez une chandelle.
● Lorsque vous reposez le véhicule au sol, assurez-vous de l’absence de toute
personne à proximité. Si des personnes sont présentes à proximité, avertissez-les
à la voix avant de descendre.

4268-2. Mesures à prendre en cas d’urgence
YARIS_HV_OM_Europe_OM52J31K

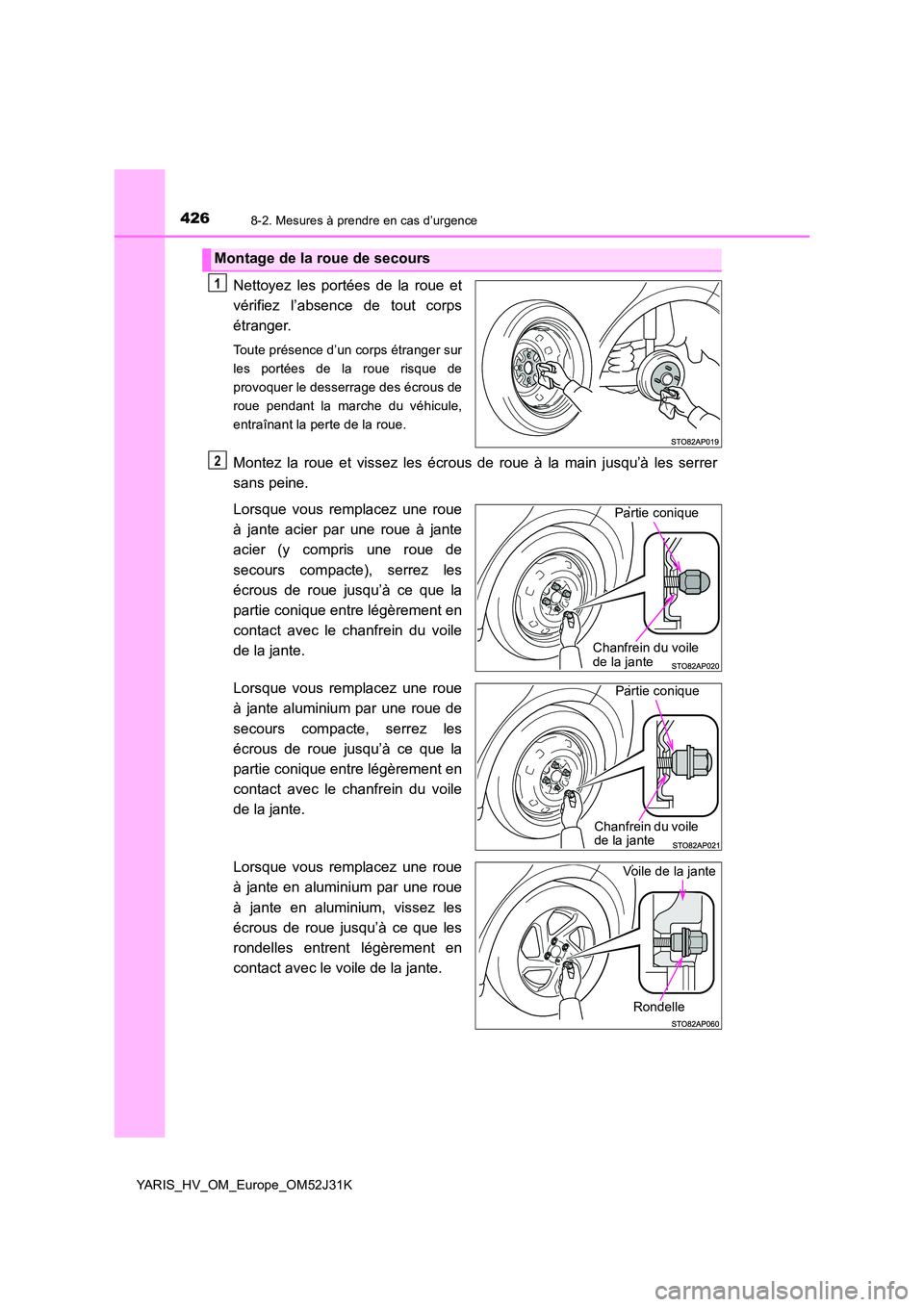

Nettoyez les portées de la roue et
vérifiez l’absence de tout corps
étranger.
Toute présence d’un corps étranger sur
les portées de la roue risque de
provoquer le desserrage des écrous de
roue pendant la marche du véhicule,
entraînant la perte de la roue.
Montez la roue et vissez les écrous de roue à la main jusqu’à les serrer
sans peine.
Lorsque vous remplacez une roue
à jante acier par une roue à jante
acier (y compris une roue de
secours compacte), serrez les
écrous de roue jusqu’à ce que la
partie conique entre légèrement en
contact avec le chanfrein du voile
de la jante.
Lorsque vous remplacez une roue
à jante aluminium par une roue de
secours compacte, serrez les
écrous de roue jusqu’à ce que la
partie conique entre légèrement en
contact avec le chanfrein du voile
de la jante.
Lorsque vous remplacez une roue
à jante en aluminium par une roue
à jante en aluminium, vissez les
écrous de roue jusqu’à ce que les
rondelles entrent légèrement en
contact avec le voile de la jante.
Montage de la roue de secours
1
2
Chanfrein du voile de la jante
Partie conique
Partie conique
Chanfrein du voile de la jante
Voile de la jante
Rondelle

4318-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_OM_Europe_OM52J31K

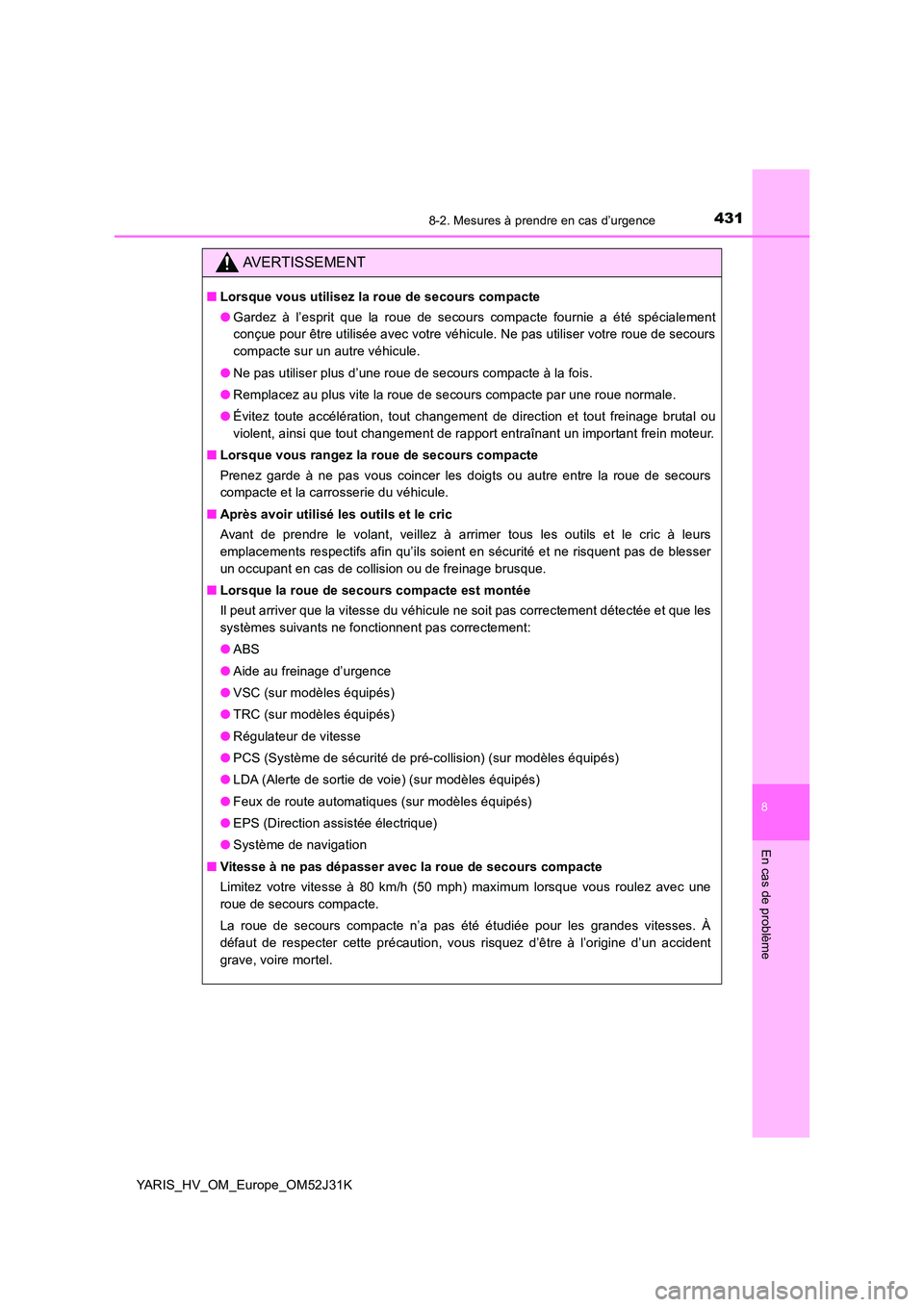

AVERTISSEMENT
■Lorsque vous utilisez la roue de secours compacte
● Gardez à l’esprit que la roue de secours compacte fournie a été spécialement
conçue pour être utilisée avec votre véhicule. Ne pas utiliser votre roue de secours
compacte sur un autre véhicule.
● Ne pas utiliser plus d’une roue de secours compacte à la fois.
● Remplacez au plus vite la roue de secours compacte par une roue normale.
● Évitez toute accélération, tout changement de direction et tout freinage brutal ou
violent, ainsi que tout changement de rapport entraînant un important frein moteur.
■ Lorsque vous rangez la roue de secours compacte
Prenez garde à ne pas vous coincer les doigts ou autre entre la roue de secours
compacte et la carrosserie du véhicule.
■ Après avoir utilisé les outils et le cric
Avant de prendre le volant, veillez à arrimer tous les outils et le cric à leurs
emplacements respectifs afin qu’ils soient en sécurité et ne risquent pas de blesser
un occupant en cas de collision ou de freinage brusque.
■ Lorsque la roue de secours compacte est montée
Il peut arriver que la vitesse du véhicule ne soit pas correctement détectée et que les
systèmes suivants ne fonctionnent pas correctement:
● ABS
● Aide au freinage d’urgence
● VSC (sur modèles équipés)
● TRC (sur modèles équipés)
● Régulateur de vitesse
● PCS (Système de sécurité de pré-collision) (sur modèles équipés)
● LDA (Alerte de sortie de voie) (sur modèles équipés)
● Feux de route automatiques (sur modèles équipés)
● EPS (Direction assistée électrique)
● Système de navigation
■ Vitesse à ne pas dépasser avec la roue de secours compacte
Limitez votre vitesse à 80 km/h (50 mph) maximum lorsque vous roulez avec une
roue de secours compacte.
La roue de secours compacte n’a pas été étudiée pour les grandes vitesses. À
défaut de respecter cette précaution, vous risquez d’être à l’origine d’un accident
grave, voire mortel.

490Index alphabétique
YARIS_HV_OM_Europe_OM52J31K
Index alphabétique
À la station-service
(aide-mémoire) ............................. 504
ABS (Système de freinage
antiblocage) .................................. 244
Fonction....................................... 244
Témoin d’alerte............................ 407
Accès “mains libres”
Système d’accès et
de démarrage “mains libres”..... 134
Télécommande du verrouillage
centralisé .................................. 111
Accoudoir ........................................ 316
Affichage
Écran multifonctionnel ................. 100
Informations de parcours..... 100, 106
Moniteur d’énergie....................... 104
Affichage de la température
extérieure ...................................... 100
Aide au démarrage en côte ............ 244
Aide au freinage d’urgence ............ 244
Airbags .............................................. 41
Airbags SRS .................................. 41
Conditions de déploiement
des airbags ................................. 48
Conditions de déploiement
des airbags latéraux ................... 48
Conditions de déploiement
des airbags latéraux et rideau .... 48
Conditions de déploiement
des airbags rideau ...................... 48
Emplacement des airbags ............. 41
Modification et élimination
en fin de vie des airbags............. 47
Position de conduite correcte ........ 32
Précautions avec les airbags
latéraux ........................................43
Précautions avec les airbags
latéraux et rideau .........................43
Précautions avec les airbags
pour votre enfant .........................43
Précautions avec les airbags
rideau...........................................45
Précautions générales
avec les airbags...........................43
Système de neutralisation
manuelle d’airbag ........................52
Témoin d’alerte d’airbag ...............407
Airbags latéraux.................................41
Airbags rideau....................................41
Alarme
Signal sonore d’alerte...................406
Alerte de sortie de voie (LDA) ........231
Allume-cigare ...................................314
Ampoules
Puissance (en Watts) ...................476
Remplacement .............................380
Antenne
Radio ....................................268, 320
Système d’accès et
de démarrage “mains libres”......134
Antibrouillards .................................202
Bouton ..........................................202
Puissance (en Watts) ...................476
Remplacement
des ampoules ....................383, 391
Antivol de direction .................180, 185
Appuis-tête .......................................153
Avertisseur sonore ..........................155
A

500Index alphabétique
YARIS_HV_OM_Europe_OM52J31K
Signaux sonores d’alerte
Demande de position P ............... 411
Direction assistée électrique ....... 408
PCS (Système de sécurité
de pré-collision) ........................ 219
Porte ouverte ............................... 409
Rappel de ceinture de sécurité.... 410
Rappel de clé .............................. 180
Surchauffe du système hybride ... 410
Système d’accès et
de démarrage “mains libres”..... 135
Système de freinage ................... 406
Système hybride.......................... 407
Surchauffe ....................................... 458
Système à double verrouillage ........ 89
Système antidémarrage ................... 84
Système antipatinage ..................... 244
Système antivol
Système à double verrouillage ...... 89
Système antidémarrage ................ 84
Système audio (avec un système
multimédia/ de navigation)*
Système audio
(sans système multimédia/
de navigation) ............................... 258
Commandes audio au volant....... 260
Disques MP3/WMA ..................... 269
iPod ............................................. 278
Lecteur de CD ............................. 269
Lecteur USB ................................ 285
Port USB ..................................... 261
Radio ........................................... 264
Utilisation optimale ...................... 262
Système d’accès et
de démarrage “mains libres” ...... 134
Accès mains-libres .............. 122, 128
Démarrage du moteur ................. 182
Emplacement des capteurs ......... 134
Témoins d’alerte .......................... 409
Système d’alerte de pression
des pneus
Bouton de réinitialisation
du système de surveillance
de la pression de gonflage
des pneus ..................................353
Déclaration des codes
d’identification ............................354
Fonction........................................351
Initialisation...................................352
Montage des valves
à émetteur d’alerte
de pression des pneus ..............352
Témoin d’alerte.............................410
Système d’éclairage
d’accompagnement ......................198
Système de climatisation ................292
Filtre de climatisation....................369
Système de climatisation
automatique ...............................292
Système de climatisation
automatique
Filtre de climatisation....................369
Système de climatisation
automatique ...............................292
Système de commande
automatique de l’éclairage ...........197
Système de commande
de verrouillage de sélecteur.........193
Système de données radio .............266
Système de freinage
antiblocage (ABS) .........................244
Fonction........................................244
Témoin d’alerte.............................407
Système de navigation*
Système de neutralisation
manuelle d’airbag............................52

501Index alphabétique
YARIS_HV_OM_Europe_OM52J31K
Système de rétrovision sur écran*
Système de sécurité de
pré-collision (PCS) ....................... 219
Bouton PCS................................. 222
Fonction....................................... 219
Témoin d’alerte............................ 408
Système d’éclairage
de courtoisie à l’ouverture
des portes ..................................... 304
Système d’éclairage de jour .......... 200
Remplacement des ampoules ..... 392
Système hybride ............................... 75
Conseils de conduite
d’un véhicule hybride ................ 250
Contacteur de démarrage ... 178, 182
Démarrage du système
hybride .............................. 178, 182
Écran Moniteur d’énergie/
Consommation ......................... 104
Freinage récupératif ...................... 77
Mode électrique EV ..................... 188
Organes sous haute tension ......... 79
Précautions à prendre
avec le système hybride ............. 79
Si le système hybride
ne démarre pas ........................ 449
Surchauffe ................................... 458
Système de coupe-circuit
d’urgence .................................... 80
Témoin du système hybride .......... 99
Système mains libres
(pour téléphone mobile)*
Système multimédia*
Système Toyota Safety Sense ....... 213
Tapis de sol ........................................30
Témoin d’alerte de batterie
de traction faible ...........................409
Témoin d’alerte de demande
de position P..................................411
Témoin d’alerte de surchauffe
du système hybride ......................410
Témoin d’alerte de température
de liquide de refroidissement
moteur ............................................407
Témoin de rappel de ceinture
de sécurité .....................................410
Témoin de rappel de ceinture
de sécurité conducteur.................410
Témoin de rappel de ceinture
de sécurité passager arrière ........410
Témoin de rappel de ceinture
de sécurité passager avant ..........410
Témoin du système hybride .............99
Témoin EV ..........................................77
Témoin indicateur d’anomalie
de fonctionnement ........................407
Témoins d’alerte ................................93
ABS ..............................................407
Bas niveau de charge
de la batterie de traction ............409
Basse pression d’huile moteur .....406
Circuit de charge ..........................406
Demande de position P ................411
Feux de route automatiques.........409
Haute température du liquide
de refroidissement moteur .........407
T
*: Reportez-vous au “Système de navigation et de multimédia du Manuel du propriétaire”.
