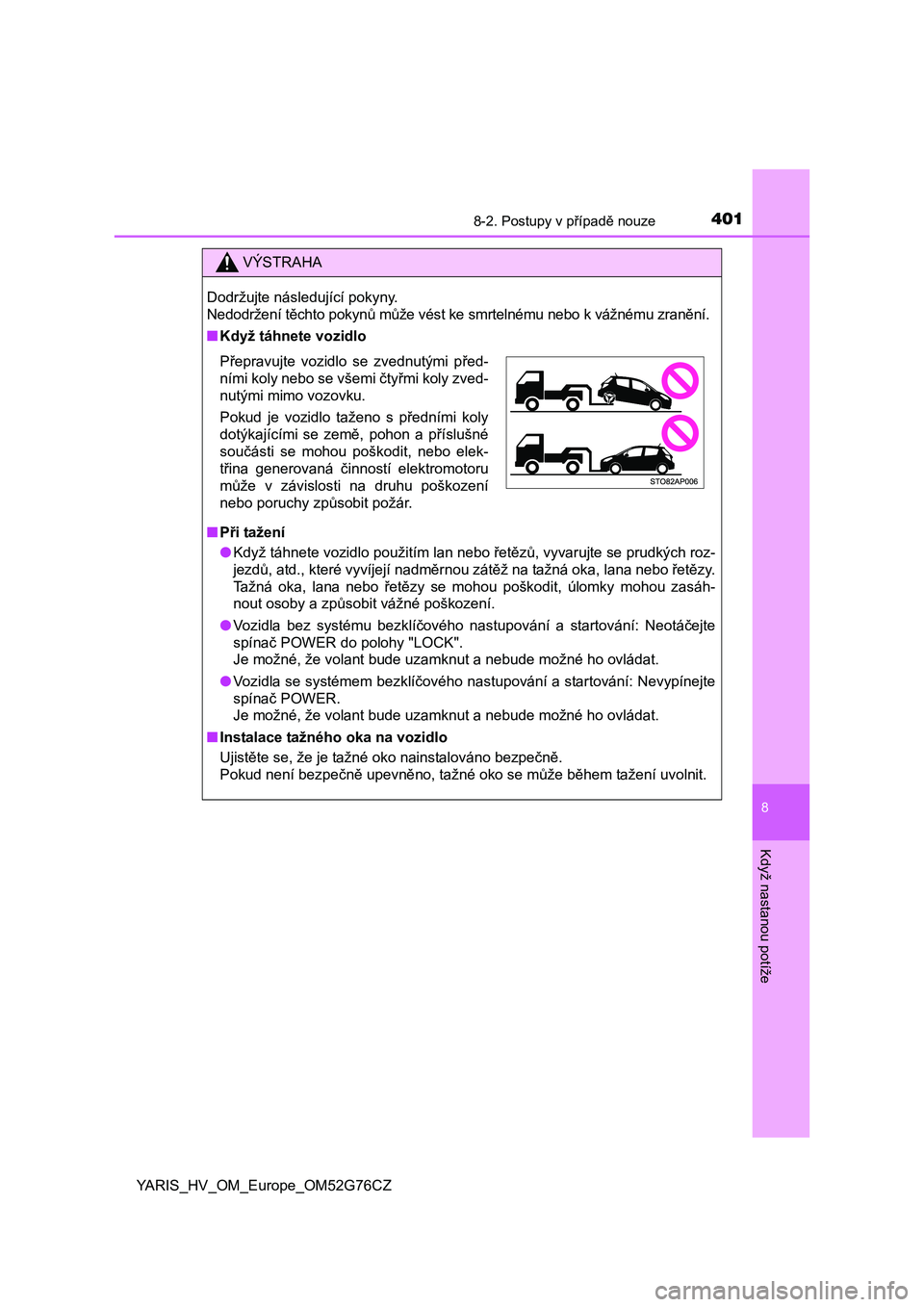

4018-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_HV_OM_Europe_OM52G76CZ
VÝSTRAHA
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést ke smrtelnému nebo k vážnému zranění.
■Když táhnete vozidlo
■Při tažení
●Když táhnete vozidlo použitím lan nebo řetězů, vyvarujte se prudkých roz-
jezdů, atd., které vyvíjejí nadměrnou zátěž na tažná oka, lana nebo řetězy.
Tažná oka, lana nebo řetězy se mohou poškodit, úlomky mohou zasáh-
nout osoby a způsobit vážné poškození.
●Vozidla bez systému bezklíčového nastupování a startování: Neotáčejte
spínač POWER do polohy "LOCK".
Je možné, že volant bude uzamknut a nebude možné ho ovládat.
●Vozidla se systémem bezklíčového nastupování a startování: Nevypínejte
spínač POWER.
Je možné, že volant bude uzamknut a nebude možné ho ovládat.
■Instalace tažného oka na vozidlo
Ujistěte se, že je tažné oko nainstalováno bezpečně.
Pokud není bezpečně upevněno, tažné oko se může během tažení uvolnit.
Přepravujte vozidlo se zvednutými před-
ními koly nebo se všemi čtyřmi koly zved-
nutými mimo vozovku.
Pokud je vozidlo taženo s předními koly
dotýkajícími se země, pohon a příslušné
součásti se mohou poškodit, nebo elek-
třina generovaná činností elektromotoru
může v závislosti na druhu poškození
nebo poruchy způsobit požár.

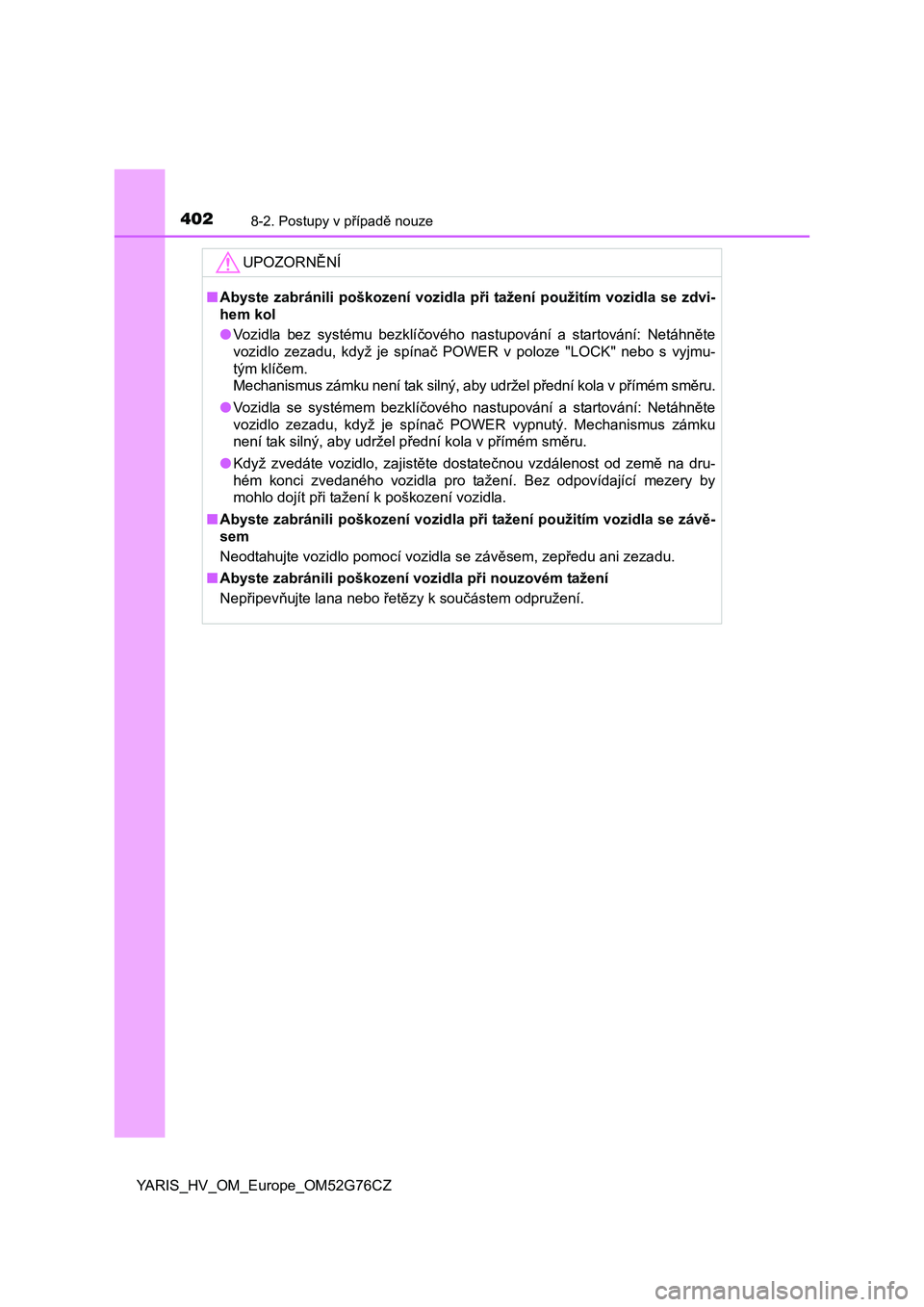

4028-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52G76CZ
UPOZORNĚNÍ
■Abyste zabránili poškození vozidla při tažení použitím vozidla se zdvi-
hem kol
●Vozidla bez systému bezklíčového nastupování a startování: Netáhněte
vozidlo zezadu, když je spínač POWER v poloze "LOCK" nebo s vyjmu-
tým klíčem.
Mechanismus zámku není tak silný, aby udržel přední kola v přímém směru.
●Vozidla se systémem bezklíčového nastupování a startování: Netáhněte
vozidlo zezadu, když je spínač POWER vypnutý. Mechanismus zámku
není tak silný, aby udržel přední kola v přímém směru.
●Když zvedáte vozidlo, zajistěte dostatečnou vzdálenost od země na dru-
hém konci zvedaného vozidla pro tažení. Bez odpovídající mezery by
mohlo dojít při tažení k poškození vozidla.
■Abyste zabránili poškození vozidla při tažení použitím vozidla se závě-
sem
Neodtahujte vozidlo pomocí vozidla se závěsem, zepředu ani zezadu.
■Abyste zabránili poškození vozidla při nouzovém tažení
Nepřipevňujte lana nebo řetězy k součástem odpružení.

4038-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_HV_OM_Europe_OM52G76CZ
Když máte podezření na poruchu
●Úniky kapalin zpod vozidla.
(Odkapávání vody z klimatizace je po jejím použití normální.)
●Zploštěle vyhlížející pneumatiky nebo nerovnoměrné opotřebení
běhounu
●Výstražná kontrolka vysoké teploty chladicí kapaliny motoru bliká
nebo se rozsvítí
●Změna zvuku výfuku
●Nadměrné hvízdání pneumatik při zatáčení
●Zvláštní zvuky související s odpružením
●Zvonivý zvuk nebo jiné zvuky související s hybridním systémem
●Vynechávání, zadrhávání nebo nepravidelný chod motoru
●Znatelná ztráta výkonu
●Vozidlo při brzdění táhne silně k jedné straně
●Při jízdě na rovné vozovce vozidlo táhne silně k jedné straně
●Snížená účinnost brzd; příliš měkký brzdový pedál; pedál lze se-
šlápnout až k podlaze
Když zjistíte kterýkoliv z následujících příznaků, vaše vozidlo prav-
děpodobně potřebuje seřídit nebo opravit. Co nejdříve kontaktujte
kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo ji-
ného řádně kvalifikovaného a vybaveného odborníka.
Viditelné příznaky
Slyšitelné příznaky
Provozní příznaky

4048-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52G76CZ
Když se rozsvítí výstražná kontrolka nebo
zazní výstražný bzučák
Pokud se některá z výstražných kontrolek rozsvítí nebo bliká,
v klidu proveďte následující činnosti. Pokud se kontrolka rozsvítí
nebo bliká, ale pak zhasne, neznamená to nutně poruchu systému.
Pokud se však tento stav stále objevuje, nechte vozidlo zkontrolo-
vat kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
Seznam výstražných kontrolek a výstražných bzučáků
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti
(Červená)
Výstražná kontrolka brzdového systému (výstražný bzu-
čák)
*1
• Nízká hladina brzdové kapaliny
• Porucha v brzdovém systému
Tato kontrolka se také rozsvítí, když není uvolněna parko-
vací brzda. Pokud kontrolka zhasne poté, co je parkovací
brzda uvolněna, systém funguje normálně.
Ihned zastavte vozidlo na bezpečném místě a kontak-
tujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka. Pokračování v jízdě s vozidlem může být
nebezpečné.
Výstražná kontrolka systému dobíjení
Signalizuje poruchu v systému dobíjení vozidla.
Ihned zastavte vozidlo na bezpečném místě a kontak-
tujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka.
Výstražná kontrolka nízkého tlaku motorového oleje
Signalizuje, že tlak motorového oleje je příliš nízký.
Ihned zastavte vozidlo na bezpečném místě a kontak-
tujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka.
(Červená výstražná
kontrolka bliká nebo
se rozsvítí)
Výstražná kontrolka vysoké teploty chladicí kapaliny
motoru
Signalizuje, že se motor přehřívá.
Jak roste teplota, blikání se mění na stálé rozsvícení.
S. 455

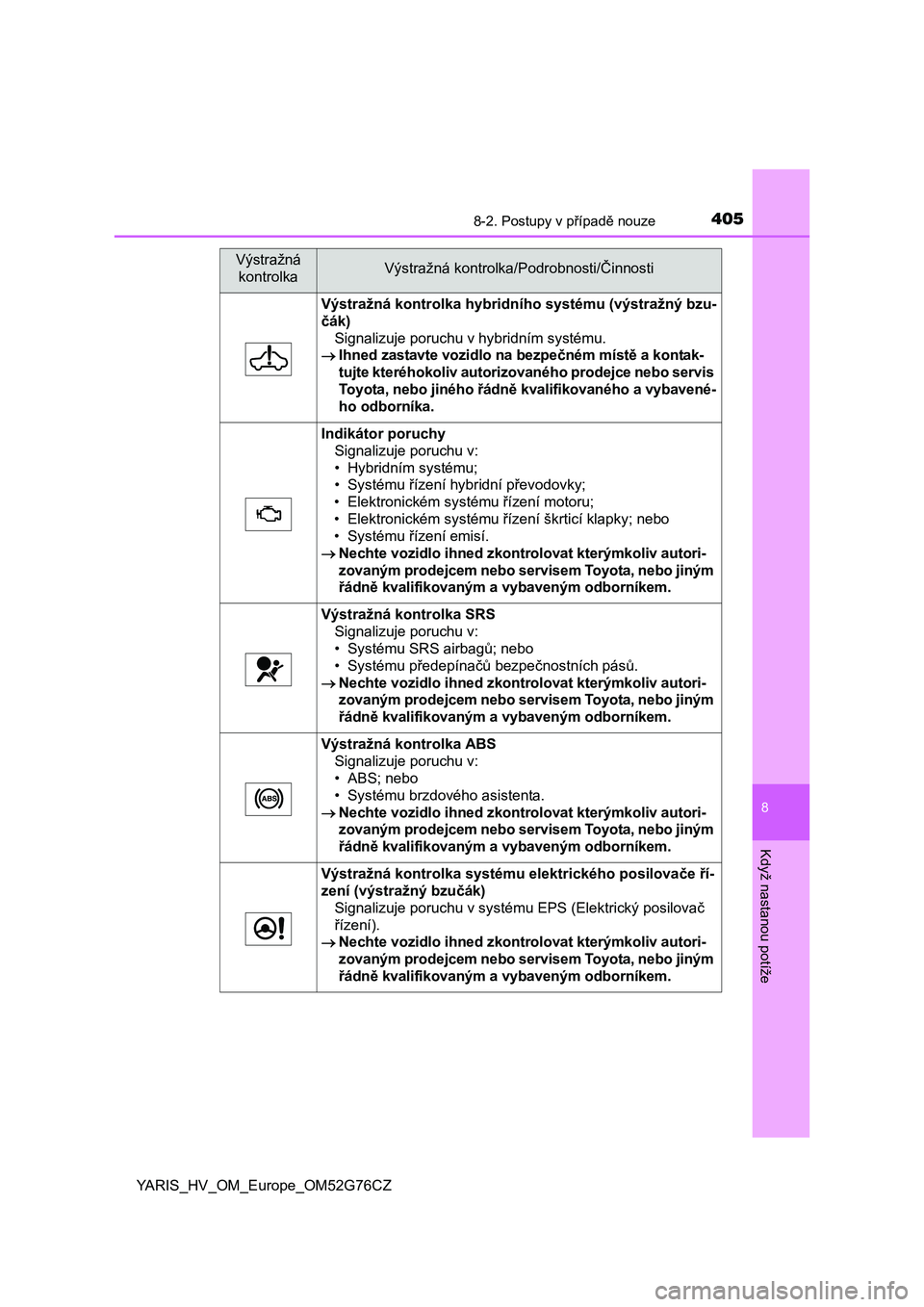

4058-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_HV_OM_Europe_OM52G76CZ
Výstražná kontrolka hybridního systému (výstražný bzu-
čák)
Signalizuje poruchu v hybridním systému.
Ihned zastavte vozidlo na bezpečném místě a kontak-
tujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka.
Indikátor poruchy
Signalizuje poruchu v:
• Hybridním systému;
• Systému řízení hybridní převodovky;
• Elektronickém systému řízení motoru;
• Elektronickém systému řízení škrticí klapky; nebo
• Systému řízení emisí.
Nechte vozidlo ihned zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo jiným
řádně kvalifikovaným a vybaveným odborníkem.
Výstražná kontrolka SRS
Signalizuje poruchu v:
• Systému SRS airbagů; nebo
• Systému předepínačů bezpečnostních pásů.
Nechte vozidlo ihned zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo jiným
řádně kvalifikovaným a vybaveným odborníkem.
Výstražná kontrolka ABS
Signalizuje poruchu v:
• ABS; nebo
• Systému brzdového asistenta.
Nechte vozidlo ihned zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo jiným
řádně kvalifikovaným a vybaveným odborníkem.
Výstražná kontrolka systému elektrického posilovače ří-
zení (výstražný bzučák)
Signalizuje poruchu v systému EPS (Elektrický posilovač
řízení).
Nechte vozidlo ihned zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo jiným
řádně kvalifikovaným a vybaveným odborníkem.
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti

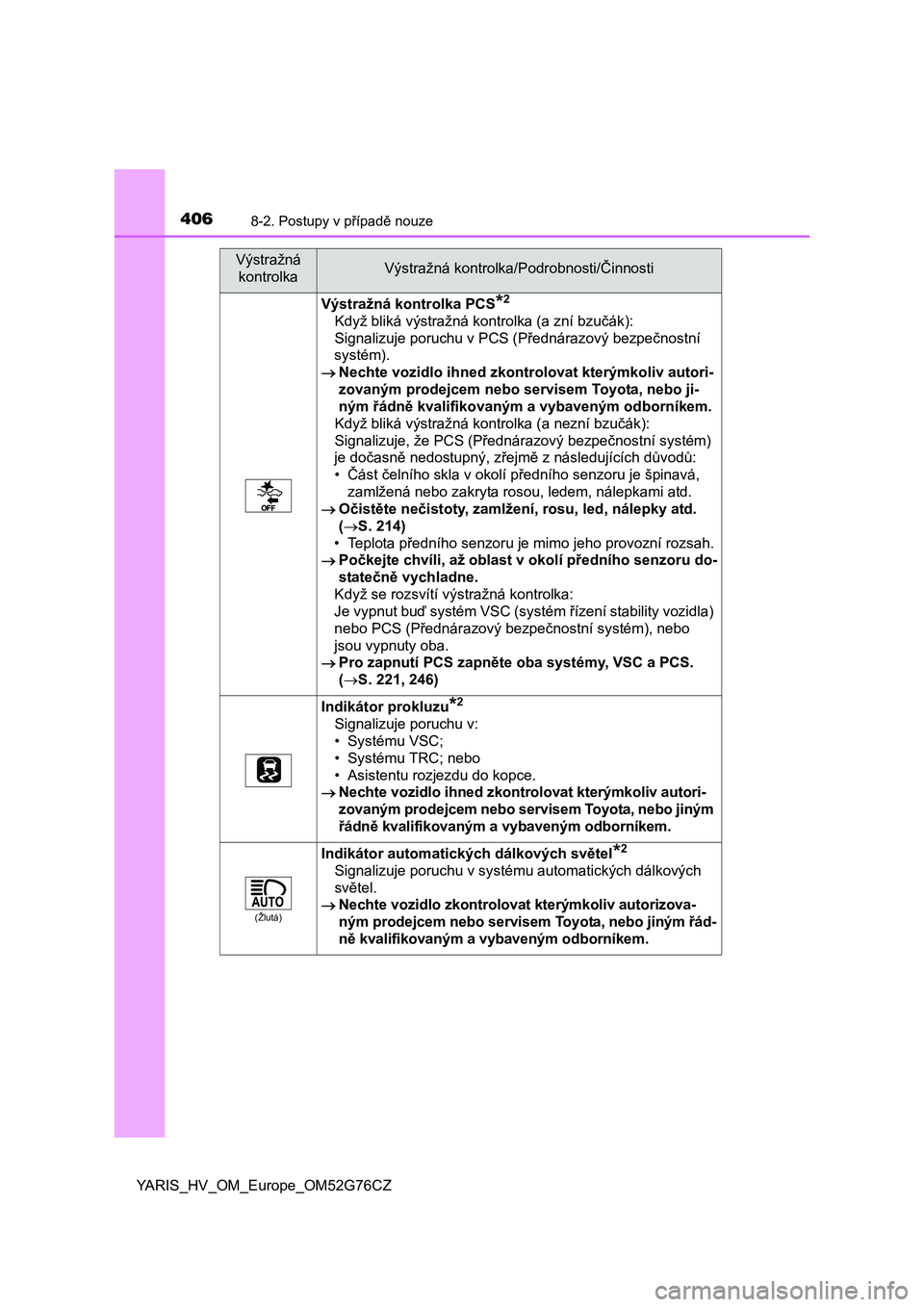

4068-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52G76CZ
Výstražná kontrolka PCS*2
Když bliká výstražná kontrolka (a zní bzučák):
Signalizuje poruchu v PCS (Přednárazový bezpečnostní
systém).
Nechte vozidlo ihned zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo ji-
ným řádně kvalifikovaným a vybaveným odborníkem.
Když bliká výstražná kontrolka (a nezní bzučák):
Signalizuje, že PCS (Přednárazový bezpečnostní systém)
je dočasně nedostupný, zřejmě z následujících důvodů:
•Část čelního skla v okolí předního senzoru je špinavá,
zamlžená nebo zakryta rosou, ledem, nálepkami atd.
Očistěte nečistoty, zamlžení, rosu, led, nálepky atd.
(S. 214)
• Teplota předního senzoru je mimo jeho provozní rozsah.
Počkejte chvíli, až oblast v okolí předního senzoru do-
statečně vychladne.
Když se rozsvítí výstražná kontrolka:
Je vypnut buď systém VSC (systém řízení stability vozidla)
nebo PCS (Přednárazový bezpečnostní systém), nebo
jsou vypnuty oba.
Pro zapnutí PCS zapněte oba systémy, VSC a PCS.
(S. 221, 246)
Indikátor prokluzu*2
Signalizuje poruchu v:
• Systému VSC;
• Systému TRC; nebo
• Asistentu rozjezdu do kopce.
Nechte vozidlo ihned zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo jiným
řádně kvalifikovaným a vybaveným odborníkem.
(Žlutá)
Indikátor automatických dálkových světel*2
Signalizuje poruchu v systému automatických dálkových
světel.
Nechte vozidlo zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo jiným řád-
ně kvalifikovaným a vybaveným odborníkem.
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti

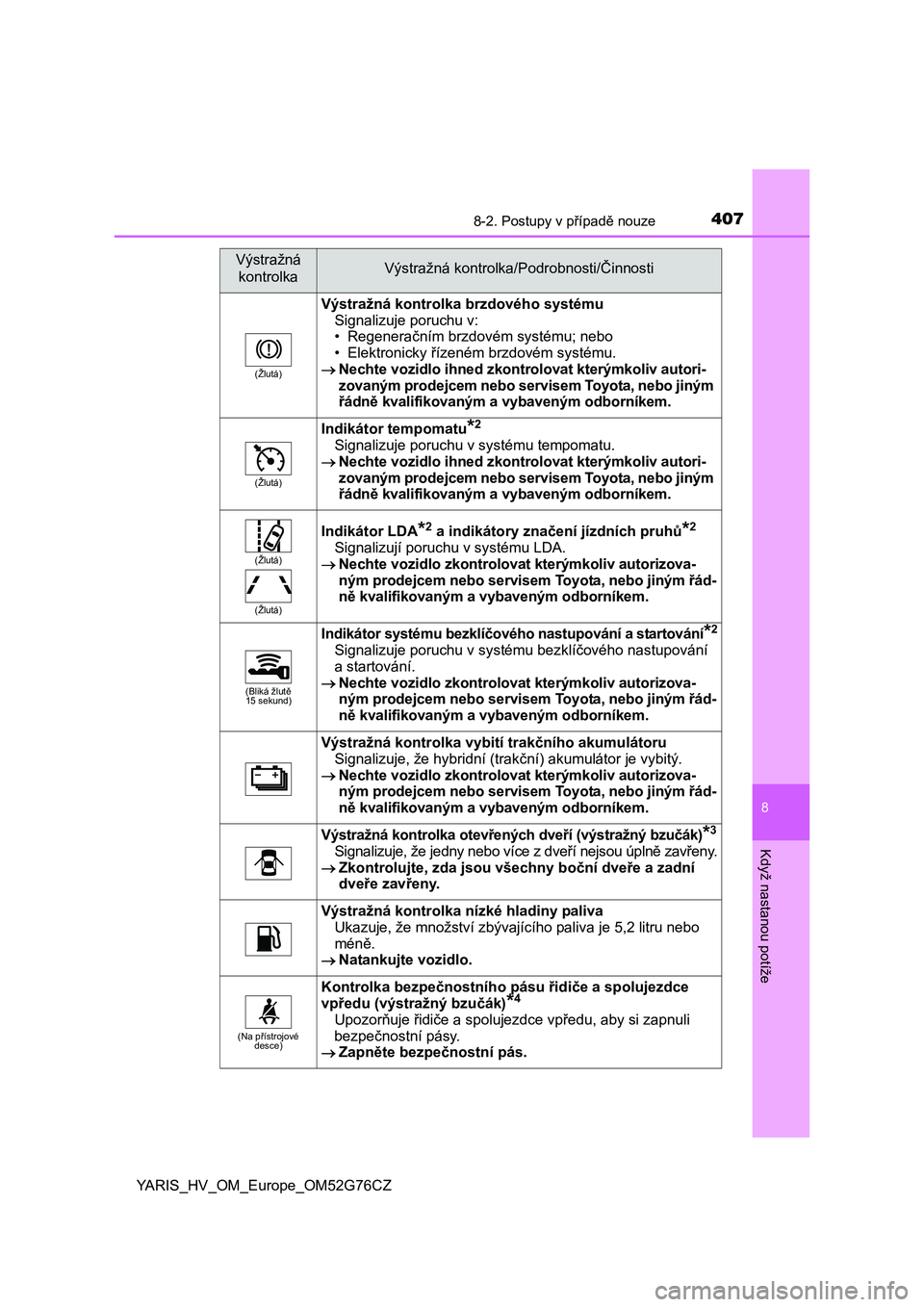

4078-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_HV_OM_Europe_OM52G76CZ
(Žlutá)
Výstražná kontrolka brzdového systému
Signalizuje poruchu v:
• Regeneračním brzdovém systému; nebo
• Elektronicky řízeném brzdovém systému.
Nechte vozidlo ihned zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo jiným
řádně kvalifikovaným a vybaveným odborníkem.
(Žlutá)
Indikátor tempomatu*2
Signalizuje poruchu v systému tempomatu.
Nechte vozidlo ihned zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo jiným
řádně kvalifikovaným a vybaveným odborníkem.
(Žlutá)
(Žlutá)
Indikátor LDA*2 a indikátory značení jízdních pruhů*2
Signalizují poruchu v systému LDA.
Nechte vozidlo zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo jiným řád-
ně kvalifikovaným a vybaveným odborníkem.
(Bliká žlutě
15 sekund)
Indikátor systému bezklíčového nastupování a startování*2
Signalizuje poruchu v systému bezklíčového nastupování
a startování.
Nechte vozidlo zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo jiným řád-
ně kvalifikovaným a vybaveným odborníkem.
Výstražná kontrolka vybití trakčního akumulátoru
Signalizuje, že hybridní (trakční) akumulátor je vybitý.
Nechte vozidlo zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo jiným řád-
ně kvalifikovaným a vybaveným odborníkem.
Výstražná kontrolka otevřených dveří (výstražný bzučák)*3
Signalizuje, že jedny nebo více z dveří nejsou úplně zavřeny.
Zkontrolujte, zda jsou všechny boční dveře a zadní
dveře zavřeny.
Výstražná kontrolka nízké hladiny paliva
Ukazuje, že množství zbývajícího paliva je 5,2 litru nebo
méně.
Natankujte vozidlo.
(Na přístrojové
desce)
Kontrolka bezpečnostního pásu řidiče a spolujezdce
vpředu (výstražný bzučák)
*4
Upozorňuje řidiče a spolujezdce vpředu, aby si zapnuli
bezpečnostní pásy.
Zapněte bezpečnostní pás.
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti

4088-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52G76CZ
(Na středním panelu)
Kontrolky bezpečnostních pásů cestujících vzadu
(výstražný bzučák)
*4
Varují cestující vzadu, aby se připoutali svými bezpečnost-
ními pásy.
Zapněte bezpečnostní pás.
Výstražná kontrolka tlaku pneumatik*2
Když se kontrolka rozsvítí: Nízký tlak nahuštění pneumatik,
např.
•Přirozené příčiny (S. 410)
• Defekt pneumatiky (S. 415, 430)
Nastavte tlak huštění pneumatik na předepsanou úro-
veň.
Kontrolka zhasne po několika minutách. V případě, že
kontrolka nezhasne, i když je nastaven tlak huštění
pneumatik, nechte systém zkontrolovat kterýmkoliv au-
torizovaným prodejcem nebo servisem Toyota, nebo ji-
ným řádně kvalifikovaným a vybaveným odborníkem.
Když se kontrolka rozsvítí poté, co bliká 1 minutu:
Porucha ve výstražném systému tlaku pneumatik. (S. 411)
Nechte systém zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo jiným
řádně kvalifikovaným a vybaveným odborníkem.
Výstražná kontrolka přehřívání hybridního systému (vý-
stražný bzučák)
Signalizuje, že hybridní systém se přehřívá. Tato kontrolka se
může rozsvítit, když jedete v náročných provozních podmín-
kách. (Například, když jedete nahoru do dlouhého kopce.)
Zastavte a zkontrolujte. (S. 455)
Výstražná kontrolka požadavku polohy P
Pokus o nastartování hybridního systému.
Přesuňte řadicí páku do P.
Výstražná kontrolka požadavku polohy P (výstražný bzu-
čák)
• Signalizuje, že dveře řidiče byly otevřeny s řadicí pákou
v N, D nebo B.
Přesuňte řadicí páku do P.
• Signalizuje, že výkon hybridního (trakčního) akumulátoru
poklesl, protože uplynula delší doba po přesunutí řadicí
páky do N
Přesuňte řadicí páku do P a znovu nastartujte hybridní
systém.
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti

4098-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_HV_OM_Europe_OM52G76CZ

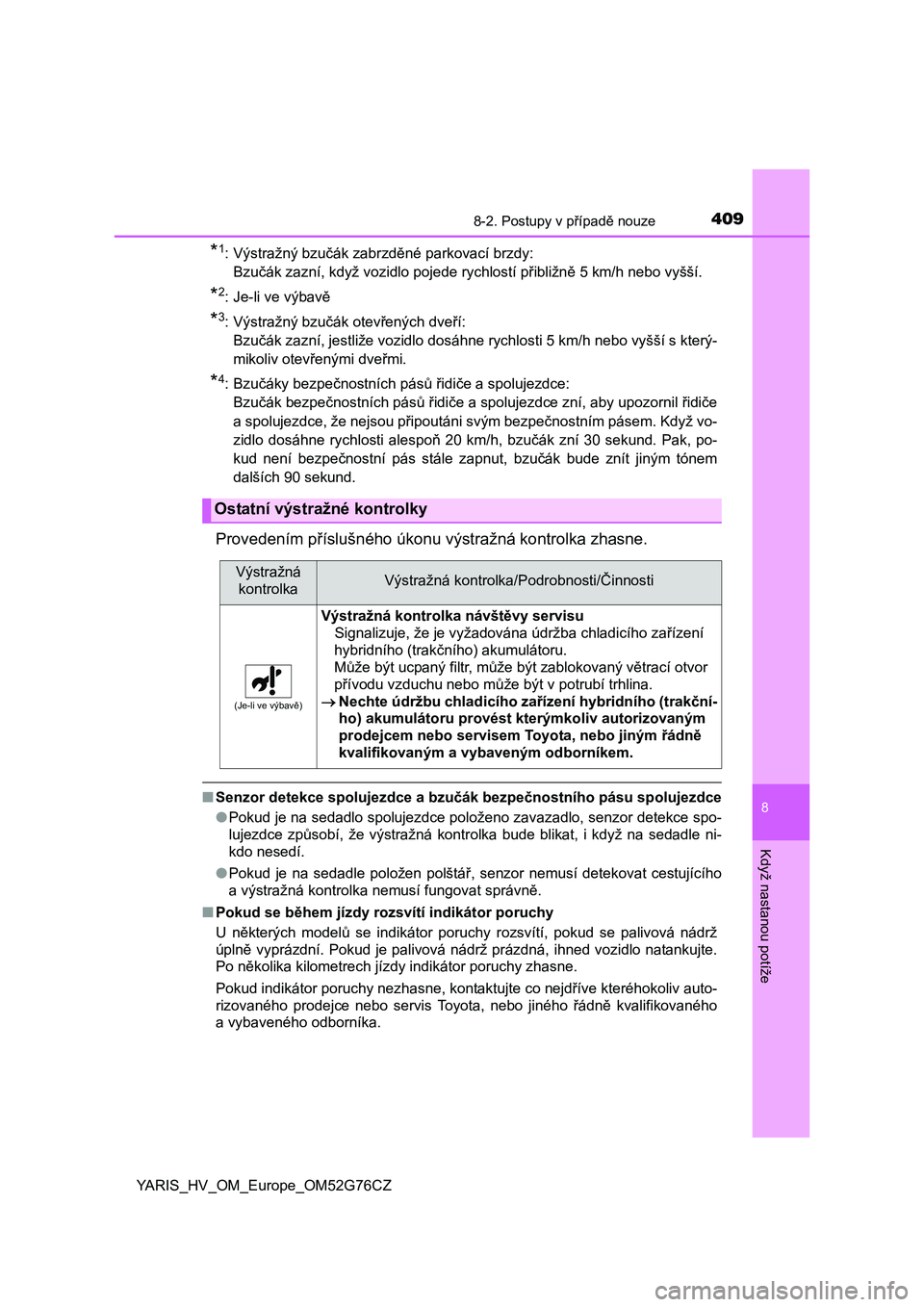

*1: Výstražný bzučák zabrzděné parkovací brzdy:
Bzučák zazní, když vozidlo pojede rychlostí přibližně 5 km/h nebo vyšší.
*2: Je-li ve výbavě
*3: Výstražný bzučák otevřených dveří:
Bzučák zazní, jestliže vozidlo dosáhne rychlosti 5 km/h nebo vyšší s který-
mikoliv otevřenými dveřmi.
*4:Bzučáky bezpečnostních pásů řidiče a spolujezdce:
Bzučák bezpečnostních pásů řidiče a spolujezdce zní, aby upozornil řidiče
a spolujezdce, že nejsou připoutáni svým bezpečnostním pásem. Když vo-
zidlo dosáhne rychlosti alespoň 20 km/h, bzučák zní 30 sekund. Pak, po-
kud není bezpečnostní pás stále zapnut, bzučák bude znít jiným tónem
dalších 90 sekund.
Provedením příslušného úkonu výstražná kontrolka zhasne.
■Senzor detekce spolujezdce a bzučák bezpečnostního pásu spolujezdce
●Pokud je na sedadlo spolujezdce položeno zavazadlo, senzor detekce spo-
lujezdce způsobí, že výstražná kontrolka bude blikat, i když na sedadle ni-
kdo nesedí.
●Pokud je na sedadle položen polštář, senzor nemusí detekovat cestujícího
a výstražná kontrolka nemusí fungovat správně.
■Pokud se během jízdy rozsvítí indikátor poruchy
U některých modelů se indikátor poruchy rozsvítí, pokud se palivová nádrž
úplně vyprázdní. Pokud je palivová nádrž prázdná, ihned vozidlo natankujte.
Po několika kilometrech jízdy indikátor poruchy zhasne.
Pokud indikátor poruchy nezhasne, kontaktujte co nejdříve kteréhokoliv auto-
rizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného
a vybaveného odborníka.
Ostatní výstražné kontrolky
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti
(Je-li ve výbavě)
Výstražná kontrolka návštěvy servisu
Signalizuje, že je vyžadována údržba chladicího zařízení
hybridního (trakčního) akumulátoru.
Může být ucpaný filtr, může být zablokovaný větrací otvor
přívodu vzduchu nebo může být v potrubí trhlina.
Nechte údržbu chladicího zařízení hybridního (trakční-
ho) akumulátoru provést kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo jiným řádně
kvalifikovaným a vybaveným odborníkem.

4108-2. Postupy v případě nouze
YARIS_HV_OM_Europe_OM52G76CZ■Výstražný bzučák
V některých případech nemusí být bzučák slyšet z důvodu hlučného místa
nebo zvuku audiosystému.
■Výstražná kontrolka systému elektrického posilovače řízení (výstražný
bzučák)
Když je vybitý 12V akumulátor nebo dočasně poklesne napětí, výstražná
kontrolka systému elektrického posilovače řízení se může rozsvítit a může
zaznít bzučák.
■Když se rozsvítí výstražná kontrolka tlaku pneumatik (vozidla s výstraž-
ným systémem tlaku pneumatik)
Zkontrolujte vzhled pneumatiky, abyste zjistili, zda pneumatika nemá defekt.
Pokud má pneumatika defekt: S. 415, 430
Pokud pneumatika nemá defekt:
Poté, co teplota pneumatik dostatečně klesne, proveďte následující postup.
●Zkontrolujte tlak huštění pneumatik a nastavte ho na předepsanou úroveň.
●Pokud výstražná kontrolka nezhasne ani po několika minutách, zkontrolujte,
zda je tlak huštění pneumatik na předepsané úrovni a proveďte inicializaci.
Výstražná kontrolka se může znovu rozsvítit, pokud jsou výše uvedené čin-
nosti provedeny bez toho, že necháte nejprve dostatečně klesnout teplotu
pneumatik.
■Výstražná kontrolka tlaku pneumatik se může rozsvítit z přirozených pří-
čin (vozidla s výstražným systémem tlaku pneumatik)
Výstražná kontrolka tlaku pneumatik se může rozsvítit z přirozených příčin,
jako jsou přirozený únik vzduchu a změny tlaku huštění pneumatik vlivem
teploty. V tom případě se seřízením tlaku huštění pneumatik výstražná kont-
rolka vypne (po několika minutách).
■Když je kolo nahrazeno rezervním kolem (vozidla s výstražným systé-
mem tlaku pneumatik)
Rezervní kolo není vybaveno ventilkem a vysílačem výstražného systému tla-
ku pneumatik. Pokud dojde k defektu, výstražná kontrolka tlaku pneumatik
nezhasne, i když bylo kolo s defektem nahrazeno rezervním kolem. Vyměňte
rezervní kolo za kolo s opravenou pneumatikou a seřiďte správný tlak huštění
pneumatiky. Výstražná kontrolka tlaku pneumatik zhasne po několika minu-
tách.
