MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
6
HAU01307

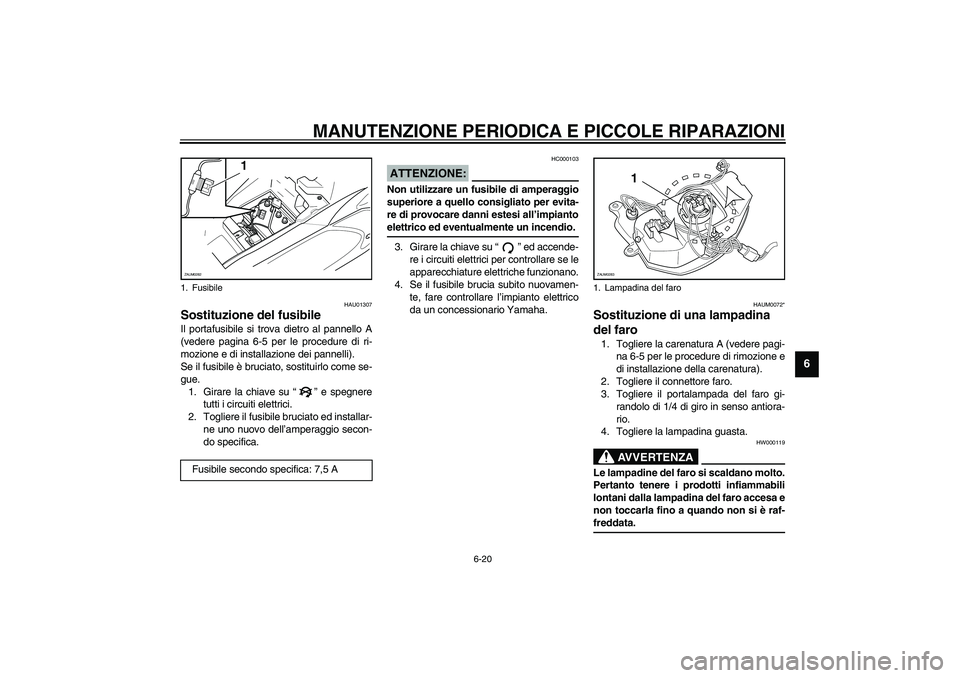

Sostituzione del fusibile Il portafusibile si trova dietro al pannello A
(vedere pagina 6-5 per le procedure di ri-
mozione e di installazione dei pannelli).
Se il fusibile è bruciato, sostituirlo come se-
gue.
1. Girare la chiave su “” e spegnere
tutti i circuiti elettrici.
2. Togliere il fusibile bruciato ed installar-
ne uno nuovo dell’amperaggio secon-
do specifica.
HC000103
ATTENZIONE:_ Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impianto
elettrico ed eventualmente un incendio. _3. Girare la chiave su “” ed accende-
re i circuiti elettrici per controllare se le
apparecchiature elettriche funzionano.
4. Se il fusibile brucia subito nuovamen-
te, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAUM0072*
Sostituzione di una lampadina
del faro 1. Togliere la carenatura A (vedere pagi-
na 6-5 per le procedure di rimozione e
di installazione della carenatura).
2. Togliere il connettore faro.
3. Togliere il portalampada del faro gi-
randolo di 1/4 di giro in senso antiora-
rio.
4. Togliere la lampadina guasta.
HW000119
AVVERTENZA
_ Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-
freddata. _
1. Fusibile
Fusibile secondo specifica: 7,5 A
1
ZAUM0282
1. Lampadina del faro
1
ZAUM0283
Page 62 of 84
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-21
6

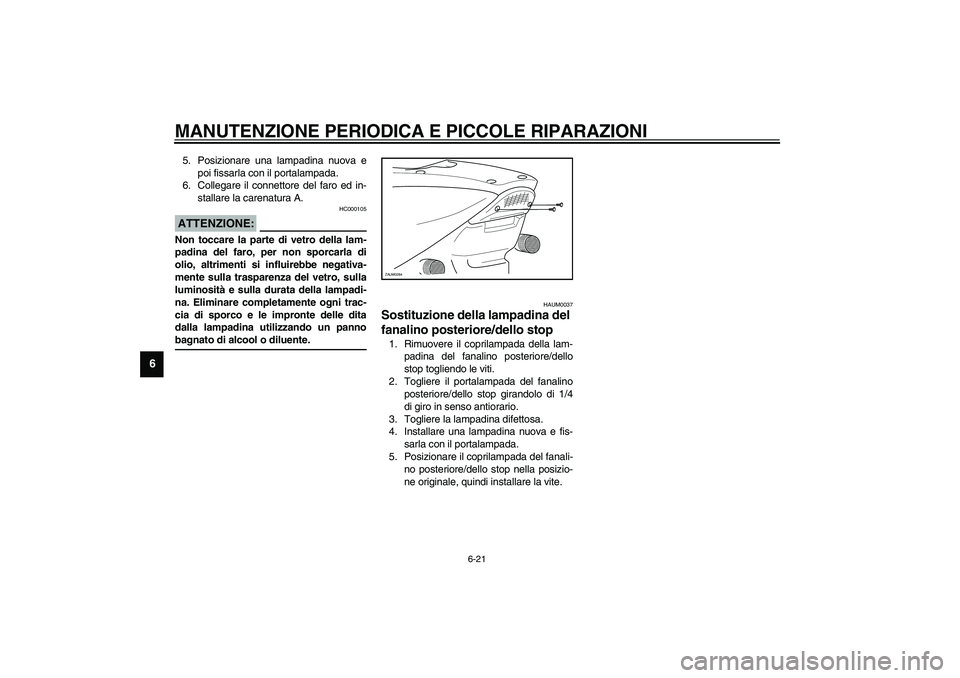

5. Posizionare una lampadina nuova e
poi fissarla con il portalampada.
6. Collegare il connettore del faro ed in-
stallare la carenatura A.
HC000105
ATTENZIONE:_ Non toccare la parte di vetro della lam-
padina del faro, per non sporcarla di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sulla
luminosità e sulla durata della lampadi-
na. Eliminare completamente ogni trac-
cia di sporco e le impronte delle dita
dalla lampadina utilizzando un panno
bagnato di alcool o diluente. _
HAUM0037
Sostituzione della lampadina del
fanalino posteriore/dello stop 1. Rimuovere il coprilampada della lam-
padina del fanalino posteriore/dello
stop togliendo le viti.
2. Togliere il portalampada del fanalino
posteriore/dello stop girandolo di 1/4
di giro in senso antiorario.
3. Togliere la lampadina difettosa.
4. Installare una lampadina nuova e fis-
sarla con il portalampada.
5. Posizionare il coprilampada del fanali-
no posteriore/dello stop nella posizio-
ne originale, quindi installare la vite.ZAUM0284
Page 63 of 84
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
6
HAU03218

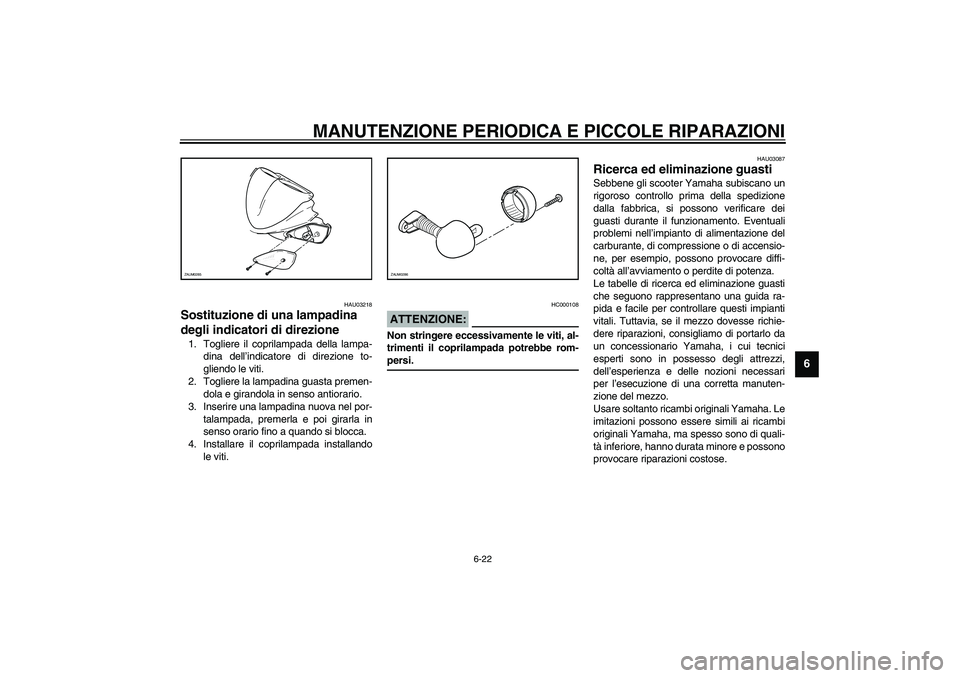

Sostituzione di una lampadina
degli indicatori di direzione 1. Togliere il coprilampada della lampa-
dina dell’indicatore di direzione to-
gliendo le viti.
2. Togliere la lampadina guasta premen-
dola e girandola in senso antiorario.
3. Inserire una lampadina nuova nel por-
talampada, premerla e poi girarla in
senso orario fino a quando si blocca.
4. Installare il coprilampada installando
le viti.
HC000108
ATTENZIONE:_ Non stringere eccessivamente le viti, al-
trimenti il coprilampada potrebbe rom-
persi. _
HAU03087
Ricerca ed eliminazione guasti Sebbene gli scooter Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida ra-
pida e facile per controllare questi impianti
vitali. Tuttavia, se il mezzo dovesse richie-
dere riparazioni, consigliamo di portarlo da
un concessionario Yamaha, i cui tecnici
esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione del mezzo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
ZAUM0285
ZAUM0286
Page 64 of 84
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
6
HAU03363
Tabelle di ricerca ed eliminazione guasti Problemi all’avviamento o prestazioni scarse del motore
HW000125
AVVERTENZA
_ Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante. _
CT-1DI
2. Compressione
3. Accensione
4. Batteria 1. CarburanteControllare il livello nel
serbatoio del carburante.
Il carburante manca.
Aggiungere il carburante.
Azionare l’avviamento
elettrico.C’è compressione.
Controllare l’accensione.
Fare controllare il mezzo da
un concessionario Yamaha.
Togliere le candele e
controllare gli elettrodi.Bagnata
AsciuttaAsciugarle con un panno e regolare le distanze
tra gli elettrodi, o cambiare le candele.
Fare controllare il mezzo da un
concessionario Yamaha.Aprire a metà l’acceleratore e azionare
l’avviamento elettrico.
Il motore non parte.
Controllare la batteria.
Il motore gira rapidamente.
Il motore gira lentamente.La batteria è in buono stato.
Controllare il liquido ed i collegamenti dei
cavi della batteria e caricare la batteria,
se necessario.
Il motore non parte. Controllare la compressione.
Il motore non parte.
Fare controllare il mezzo da
un concessionario Yamaha.
Azionare l’avviamento
elettrico.
Controllare la compressione.
Non c’è compressione.Il carburante è
sufficiente.
Page 65 of 84
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6

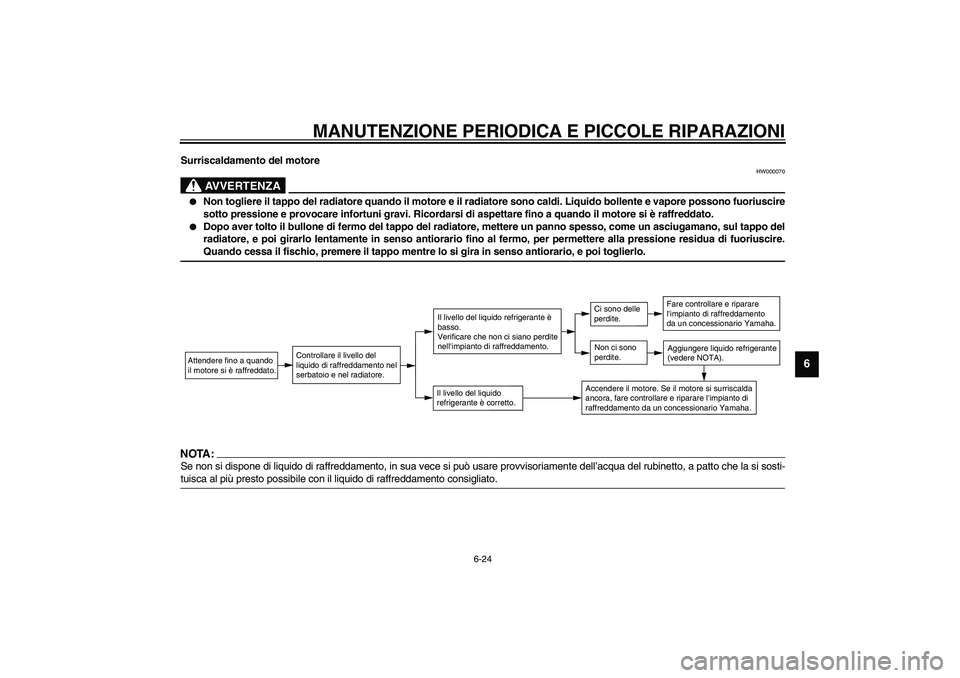

Surriscaldamento del motore
HW000070
AVVERTENZA
_
Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire
sotto pressione e provocare infortuni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugamano, sul tappo del
radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione residua di fuoriuscire.
Quando cessa il fischio, premere il tappo mentre lo si gira in senso antiorario, e poi toglierlo.
_CT-2AINOTA:_ Se non si dispone di liquido di raffreddamento, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sosti-
tuisca al più presto possibile con il liquido di raffreddamento consigliato._
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante è
basso.
Verificare che non ci siano perdite
nell
’impianto di raffreddamento.
Fare controllare e riparare
l’impianto di raffreddamento
da un concessionario Yamaha.Aggiungere liquido refrigerante
(vedere NOTA).
Accendere il motore. Se il motore si surriscalda
ancora, fare controllare e riparare l
’impianto di
raffreddamento da un concessionario Yamaha.
Ci sono delle
perdite.Non ci sono
perdite. Controllare il livello del
liquido di raffreddamento nel
serbatoio e nel radiatore.
Attendere fino a quando
il motore si è raffreddato.
Page 66 of 84
Page 67 of 84

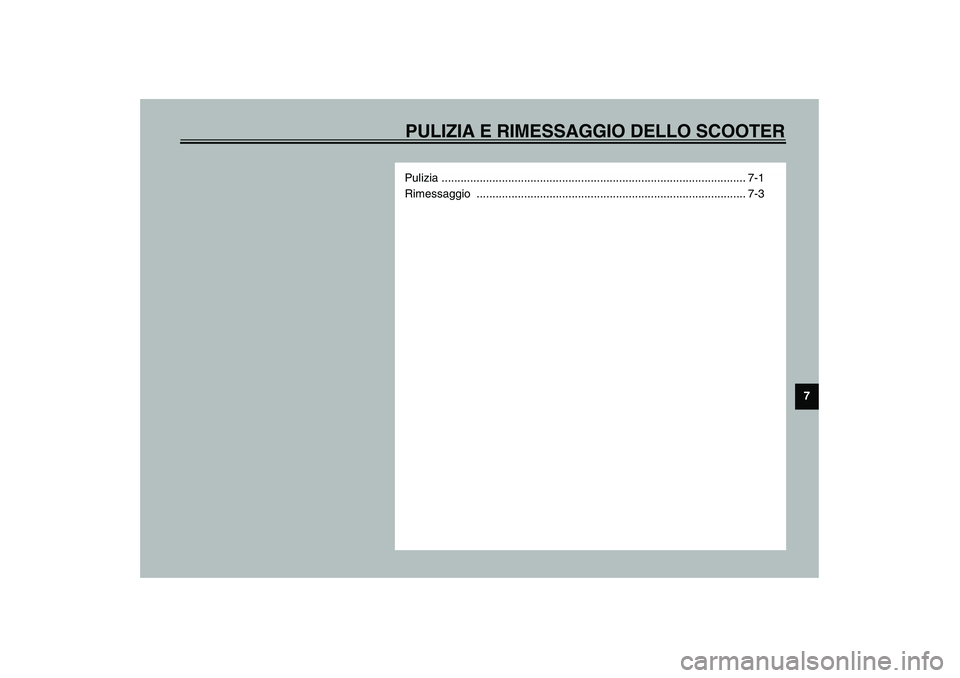

PULIZIA E RIMESSAGGIO DELLO SCOOTER
7
Pulizia ................................................................................................ 7-1
Rimessaggio ..................................................................................... 7-3
Page 68 of 84
7-1
7
HAU03434
7-PULIZIA E RIMESSAGGIO DELLO SCOOTERPulizia Pur servendo a rivelare gli aspetti attrattivi
della tecnologia, la struttura aperta dello
scooter lo rende più vulnerabile. La ruggine
e la corrosione possono svilupparsi malgra-
do l’impiego di componenti di alta qualità.
Un tubo dello scarico arrugginito potrebbe
non dare nell’occhio su un’auto, ma com-
prometterebbe irrimediabilmente l’estetica
di uno scooter. Una pulizia frequente e ap-
propriata, non soltanto soddisfa le condizio-
ni di garanzia, bensì mantiene l’estetica
dello scooter, ne allunga la durata e ne otti-
mizza le prestazioni.Prima di pulire lo scooter
1. Coprire l’apertura della marmitta con
un sacchetto di plastica dopo che il
motore si è raffreddato.
2. Accertarsi che tutti i tappi ed i coper-
chi, tutti gli accoppiatori ed i connettori
elettrici, compreso il cappuccio della
candela, siano ben serrati.
3. Eliminare i depositi ostinati di sporco,
come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai prodotti del genere sui
paraolio, sulle guarnizioni e sui perni
delle ruote. Sciacquare sempre con
acqua lo sporco ed il prodotto sgras-
sante.Pulizia
HCA00011
ATTENZIONE:_
Evitare di usare detergenti per ruo-
te molto acidi, specialmente sulle
ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco parti-
colarmente ostinato, non lasciare il
detergente sulla superficie interes-
sata più a lungo di quanto indicato
sulle istruzioni per l’uso. Inoltre
sciacquare a fondo la superficie
con acqua, asciugarla immediata-
mente e poi applicare uno spray
protettivo anticorrosione.
Metodi di lavaggio errati possono
danneggiare i parabrezza, le care-
nature, i pannelli e altre parti in pla-
stica. Per pulire la plastica, usare
soltanto un panno o una spugna
soffici, puliti, con detergente neutro
ed acqua.
Page 69 of 84
PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-2
7

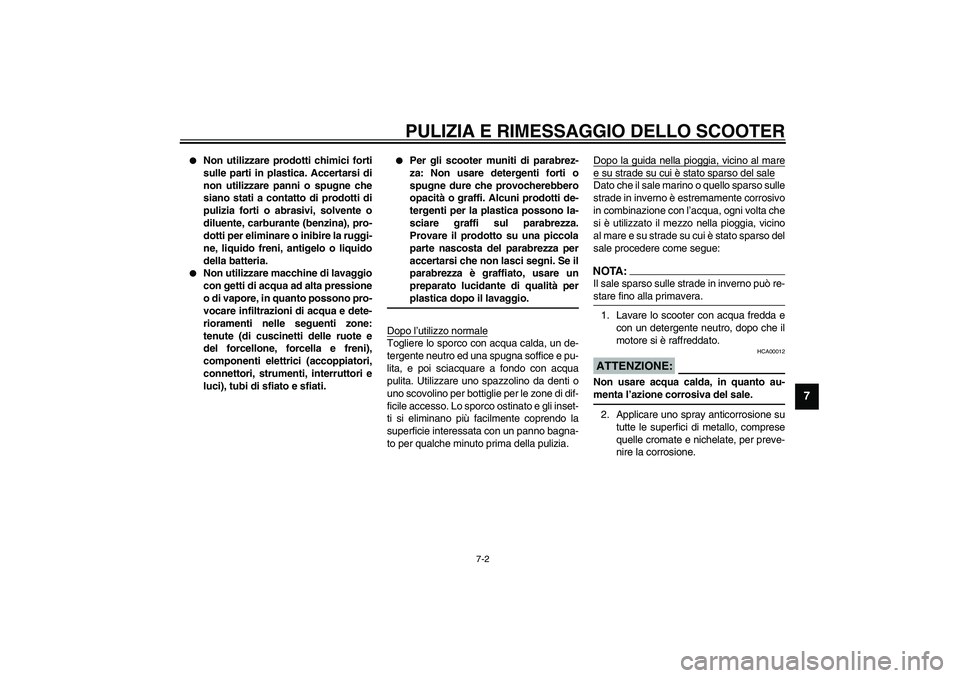

Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati a contatto di prodotti di
pulizia forti o abrasivi, solvente o
diluente, carburante (benzina), pro-
dotti per eliminare o inibire la ruggi-
ne, liquido freni, antigelo o liquido
della batteria.
Non utilizzare macchine di lavaggio
con getti di acqua ad alta pressione
o di vapore, in quanto possono pro-
vocare infiltrazioni di acqua e dete-
rioramenti nelle seguenti zone:
tenute (di cuscinetti delle ruote e
del forcellone, forcella e freni),
componenti elettrici (accoppiatori,
connettori, strumenti, interruttori e
luci), tubi di sfiato e sfiati.
Per gli scooter muniti di parabrez-
za: Non usare detergenti forti o
spugne dure che provocherebbero
opacità o graffi. Alcuni prodotti de-
tergenti per la plastica possono la-
sciare graffi sul parabrezza.
Provare il prodotto su una piccola
parte nascosta del parabrezza per
accertarsi che non lasci segni. Se il
parabrezza è graffiato, usare un
preparato lucidante di qualità per
plastica dopo il lavaggio.
_Dopo l’utilizzo normaleTogliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco ostinato e gli inset-
ti si eliminano più facilmente coprendo la
superficie interessata con un panno bagna-
to per qualche minuto prima della pulizia.Dopo la guida nella pioggia, vicino al mare
e su strade su cui è stato sparso del saleDato che il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo nella pioggia, vicino
al mare e su strade su cui è stato sparso del
sale procedere come segue:NOTA:_ Il sale sparso sulle strade in inverno può re-
stare fino alla primavera. _1. Lavare lo scooter con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.
HCA00012
ATTENZIONE:_ Non usare acqua calda, in quanto au-
menta l’azione corrosiva del sale. _2. Applicare uno spray anticorrosione su
tutte le superfici di metallo, comprese
quelle cromate e nichelate, per preve-
nire la corrosione.
Page 70 of 84

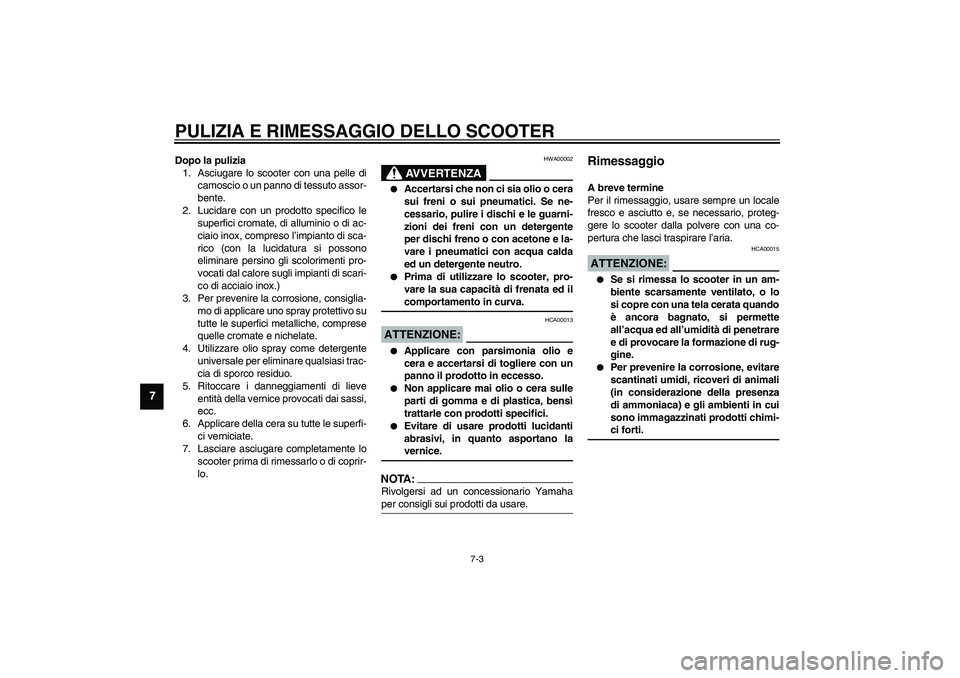

PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-3
7
Dopo la pulizia
1. Asciugare lo scooter con una pelle di
camoscio o un panno di tessuto assor-
bente.
2. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di sca-
rico (con la lucidatura si possono
eliminare persino gli scolorimenti pro-
vocati dal calore sugli impianti di scari-
co di acciaio inox.)
3. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
4. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
5. Ritoccare i danneggiamenti di lieve
entità della vernice provocati dai sassi,
ecc.
6. Applicare della cera su tutte le superfi-
ci verniciate.
7. Lasciare asciugare completamente lo
scooter prima di rimessarlo o di coprir-
lo.
HWA00002
AVVERTENZA
_
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici. Se ne-
cessario, pulire i dischi e le guarni-
zioni dei freni con un detergente
per dischi freno o con acetone e la-
vare i pneumatici con acqua calda
ed un detergente neutro.
Prima di utilizzare lo scooter, pro-
vare la sua capacità di frenata ed il
comportamento in curva.
_
HCA00013
ATTENZIONE:_
Applicare con parsimonia olio e
cera e accertarsi di togliere con un
panno il prodotto in eccesso.
Non applicare mai olio o cera sulle
parti di gomma e di plastica, bensì
trattarle con prodotti specifici.
Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la
vernice.
_NOTA:_ Rivolgersi ad un concessionario Yamaha
per consigli sui prodotti da usare. _
Rimessaggio A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere lo scooter dalla polvere con una co-
pertura che lasci traspirare l’aria.
HCA00015
ATTENZIONE:_
Se si rimessa lo scooter in un am-
biente scarsamente ventilato, o lo
si copre con una tela cerata quando
è ancora bagnato, si permette
all’acqua ed all’umidità di penetrare
e di provocare la formazione di rug-
gine.
Per prevenire la corrosione, evitare
scantinati umidi, ricoveri di animali
(in considerazione della presenza
di ammoniaca) e gli ambienti in cui
sono immagazzinati prodotti chimi-
ci forti.
_
