YAMAHA AEROX50 2007 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2007, Model line: AEROX50, Model: YAMAHA AEROX50 2007Pages: 68, tamaño PDF: 1.54 MB

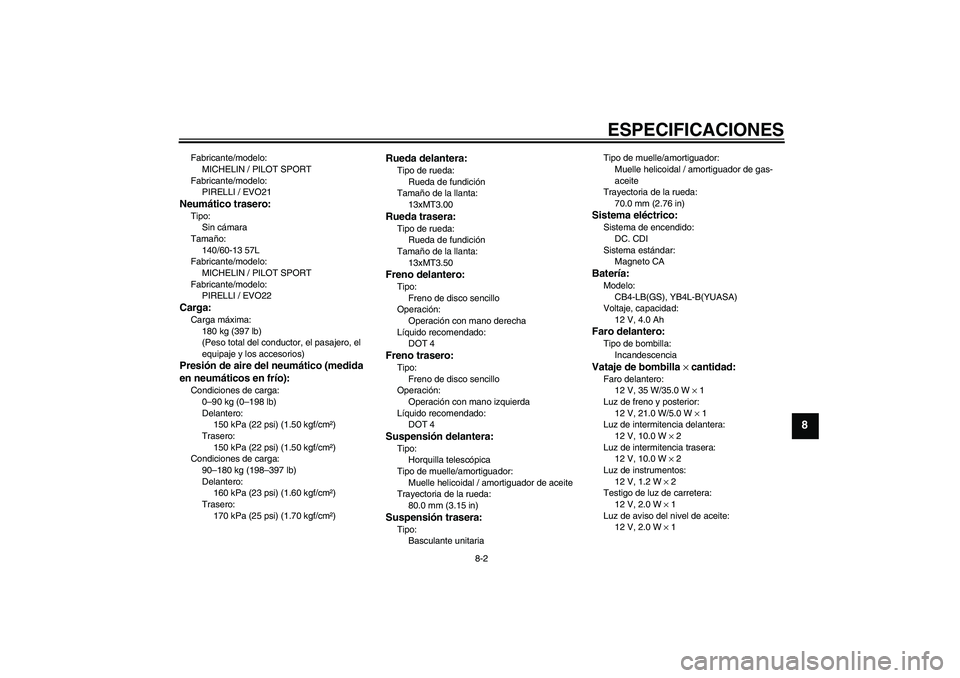

Page 61 of 68
ESPECIFICACIONES
8-2
8
Fabricante/modelo:
MICHELIN / PILOT SPORT
Fabricante/modelo:
PIRELLI / EVO21Neumático trasero:Tipo:
Sin cámara
Tamaño:
140/60-13 57L
Fabricante/modelo:
MICHELIN / PILOT SPORT
Fabricante/modelo:
PIRELLI / EVO22Carga:Carga máxima:
180 kg (397 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
150 kPa (22 psi) (1.50 kgf/cm²)
Trasero:
150 kPa (22 psi) (1.50 kgf/cm²)
Condiciones de carga:
90–180 kg (198–397 lb)
Delantero:
160 kPa (23 psi) (1.60 kgf/cm²)
Trasero:
170 kPa (25 psi) (1.70 kgf/cm²)
Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
13xMT3.00Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
13xMT3.50Freno delantero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano izquierda
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
80.0 mm (3.15 in)Suspensión trasera:Tipo:
Basculante unitariaTipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
70.0 mm (2.76 in)
Sistema eléctrico:Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CABatería:Modelo:
CB4-LB(GS), YB4L-B(YUASA)
Voltaje, capacidad:
12 V, 4.0 AhFaro delantero:Tipo de bombilla:
IncandescenciaVataje de bombilla × cantidad:Faro delantero:
12 V, 35 W/35.0 W × 1
Luz de freno y posterior:
12 V, 21.0 W/5.0 W × 1
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz de instrumentos:
12 V, 1.2 W × 2
Testigo de luz de carretera:
12 V, 2.0 W × 1
Luz de aviso del nivel de aceite:
12 V, 2.0 W × 1

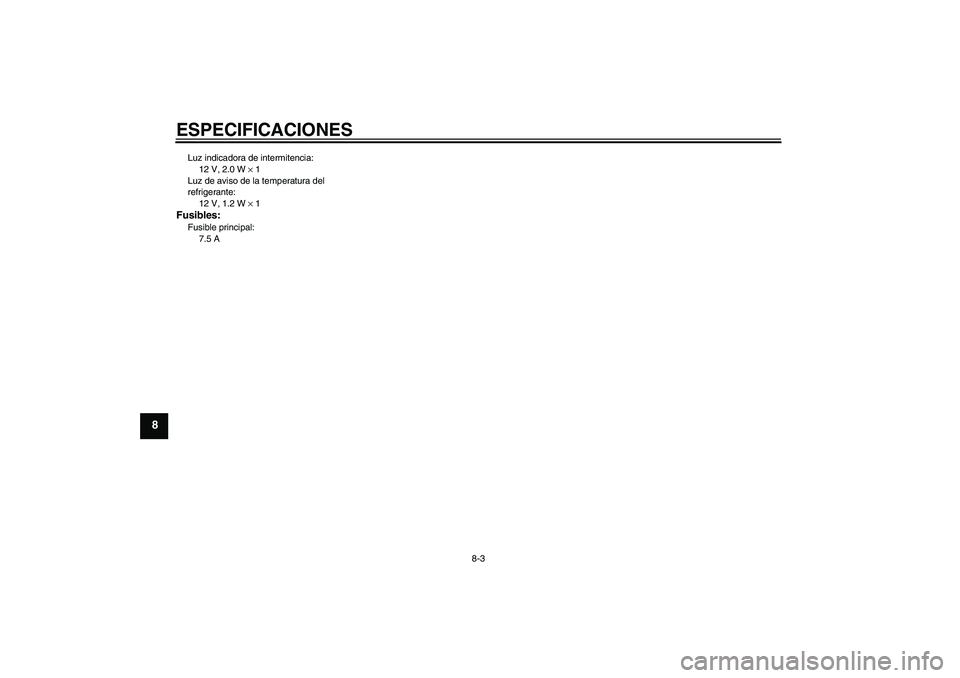

Page 62 of 68
ESPECIFICACIONES
8-3
8
Luz indicadora de intermitencia:
12 V, 2.0 W × 1
Luz de aviso de la temperatura del
refrigerante:
12 V, 1.2 W × 1Fusibles:Fusible principal:
7.5 A

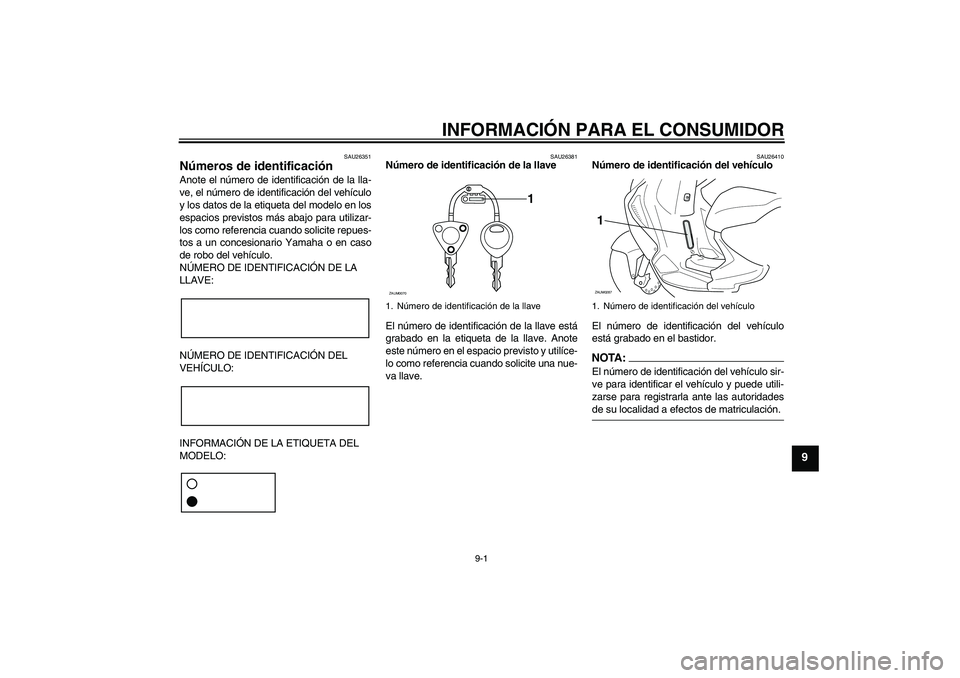

Page 63 of 68
INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351
Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26410
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el bastidor.NOTA :
El número de identificación del vehículo sir-
ve para identificar el vehículo y puede utili-
zarse para registrarla ante las autoridadesde su localidad a efectos de matriculación.
1. Número de identificación de la llave
1
ZAUM0070
1. Número de identificación del vehículo1ZAUM0287

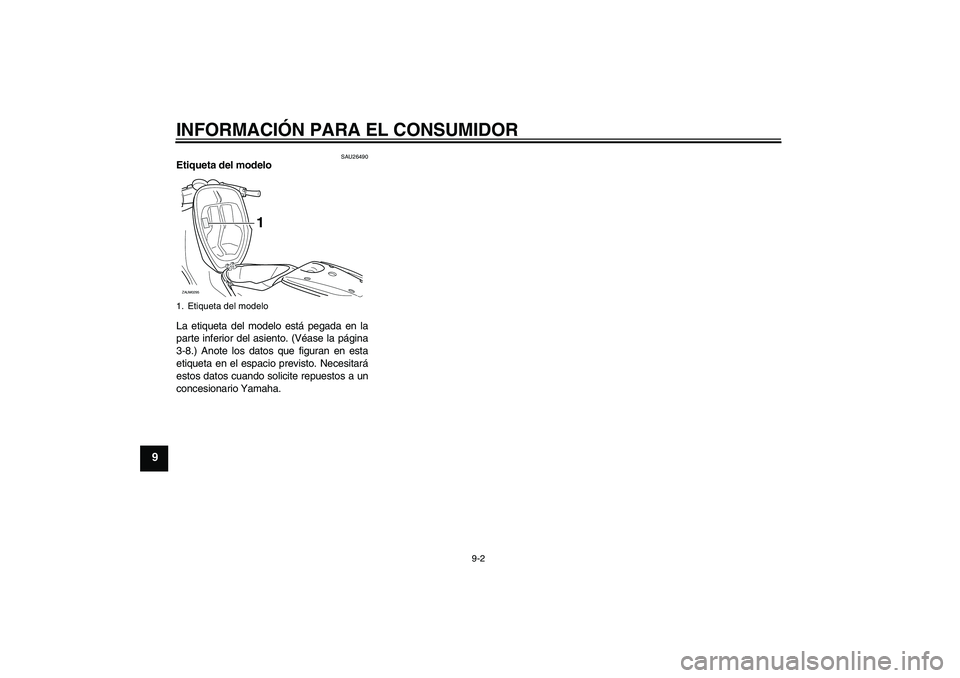

Page 64 of 68
INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26490
Etiqueta del modelo
La etiqueta del modelo está pegada en la
parte inferior del asiento. (Véase la página
3-8.) Anote los datos que figuran en esta
etiqueta en el espacio previsto. Necesitará
estos datos cuando solicite repuestos a un
concesionario Yamaha.1. Etiqueta del modelo
1
ZAUM0295

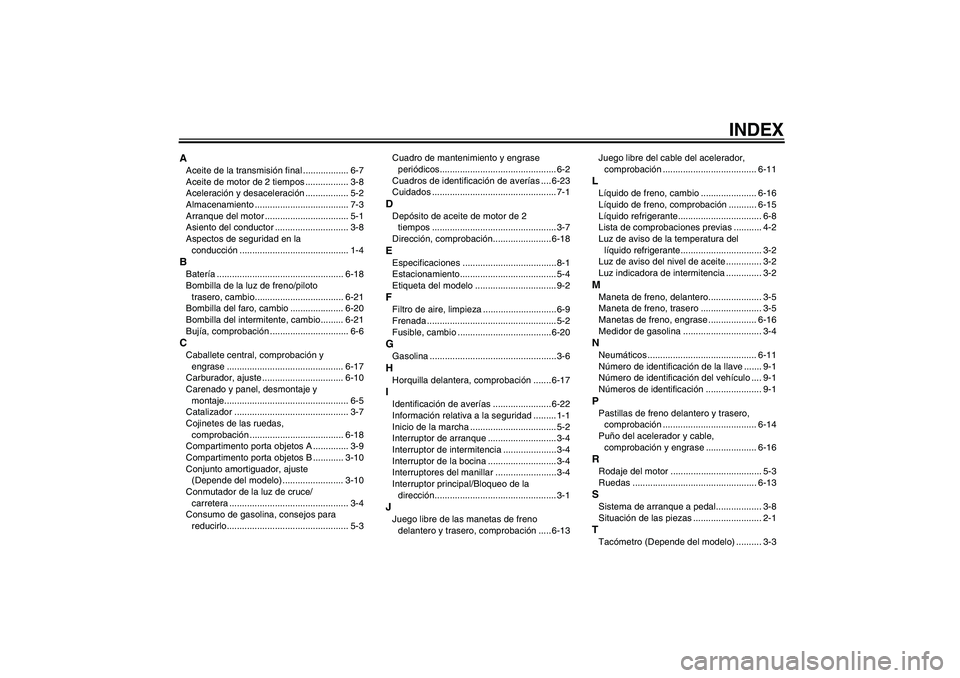

Page 65 of 68
INDEX
AAceite de la transmisión final .................. 6-7
Aceite de motor de 2 tiempos ................. 3-8
Aceleración y desaceleración ................. 5-2
Almacenamiento ..................................... 7-3
Arranque del motor ................................. 5-1
Asiento del conductor ............................. 3-8
Aspectos de seguridad en la
conducción ........................................... 1-4BBatería .................................................. 6-18
Bombilla de la luz de freno/piloto
trasero, cambio................................... 6-21
Bombilla del faro, cambio ..................... 6-20
Bombilla del intermitente, cambio......... 6-21
Bujía, comprobación ............................... 6-6CCaballete central, comprobación y
engrase .............................................. 6-17
Carburador, ajuste ................................ 6-10
Carenado y panel, desmontaje y
montaje................................................. 6-5
Catalizador ............................................. 3-7
Cojinetes de las ruedas,
comprobación ..................................... 6-18
Compartimento porta objetos A .............. 3-9
Compartimento porta objetos B ............ 3-10
Conjunto amortiguador, ajuste
(Depende del modelo) ........................ 3-10
Conmutador de la luz de cruce/
carretera ............................................... 3-4
Consumo de gasolina, consejos para
reducirlo................................................ 5-3Cuadro de mantenimiento y engrase
periódicos.............................................. 6-2
Cuadros de identificación de averías .... 6-23
Cuidados ................................................. 7-1
DDepósito de aceite de motor de 2
tiempos ................................................. 3-7
Dirección, comprobación....................... 6-18EEspecificaciones ..................................... 8-1
Estacionamiento...................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire, limpieza .............................6-9
Frenada ................................................... 5-2
Fusible, cambio .....................................6-20GGasolina ..................................................3-6HHorquilla delantera, comprobación ....... 6-17IIdentificación de averías ....................... 6-22
Información relativa a la seguridad ......... 1-1
Inicio de la marcha .................................. 5-2
Interruptor de arranque ........................... 3-4
Interruptor de intermitencia ..................... 3-4
Interruptor de la bocina ........................... 3-4
Interruptores del manillar ........................ 3-4
Interruptor principal/Bloqueo de la
dirección................................................ 3-1JJuego libre de las manetas de freno
delantero y trasero, comprobación ..... 6-13Juego libre del cable del acelerador,
comprobación ..................................... 6-11
LLíquido de freno, cambio ...................... 6-16
Líquido de freno, comprobación ........... 6-15
Líquido refrigerante................................. 6-8
Lista de comprobaciones previas ........... 4-2
Luz de aviso de la temperatura del
líquido refrigerante................................ 3-2
Luz de aviso del nivel de aceite .............. 3-2
Luz indicadora de intermitencia .............. 3-2MManeta de freno, delantero..................... 3-5
Maneta de freno, trasero ........................ 3-5
Manetas de freno, engrase ................... 6-16
Medidor de gasolina ............................... 3-4NNeumáticos ........................................... 6-11
Número de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación ...................... 9-1PPastillas de freno delantero y trasero,
comprobación ..................................... 6-14
Puño del acelerador y cable,
comprobación y engrase .................... 6-16RRodaje del motor .................................... 5-3
Ruedas ................................................. 6-13SSistema de arranque a pedal.................. 3-8
Situación de las piezas ........................... 2-1TTacómetro (Depende del modelo) .......... 3-3

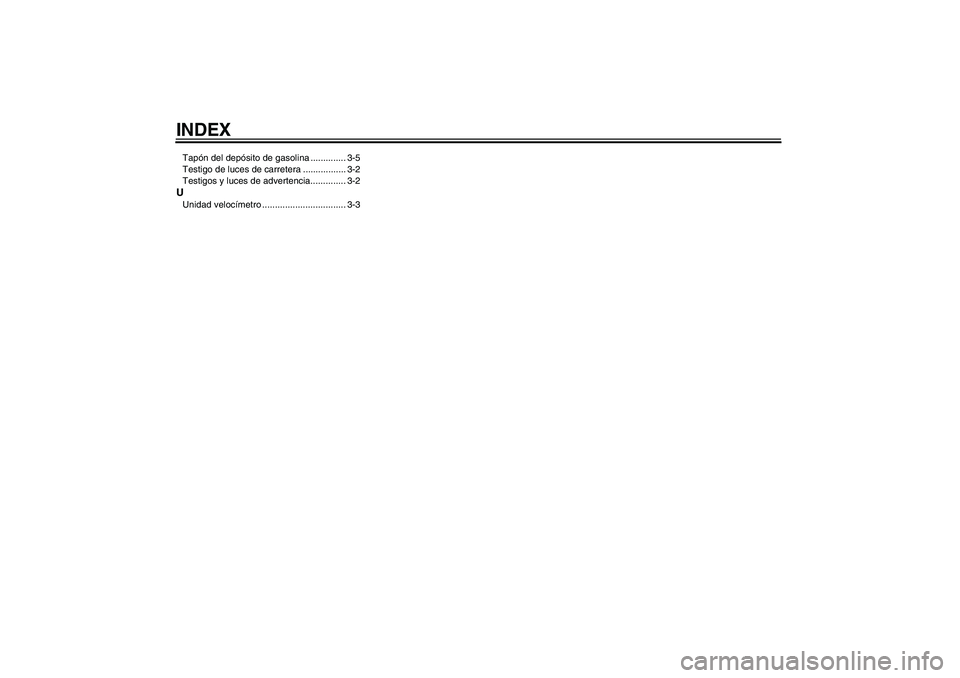

Page 66 of 68
INDEXTapón del depósito de gasolina .............. 3-5
Testigo de luces de carretera ................. 3-2
Testigos y luces de advertencia.............. 3-2UUnidad velocímetro ................................. 3-3
Page 67 of 68

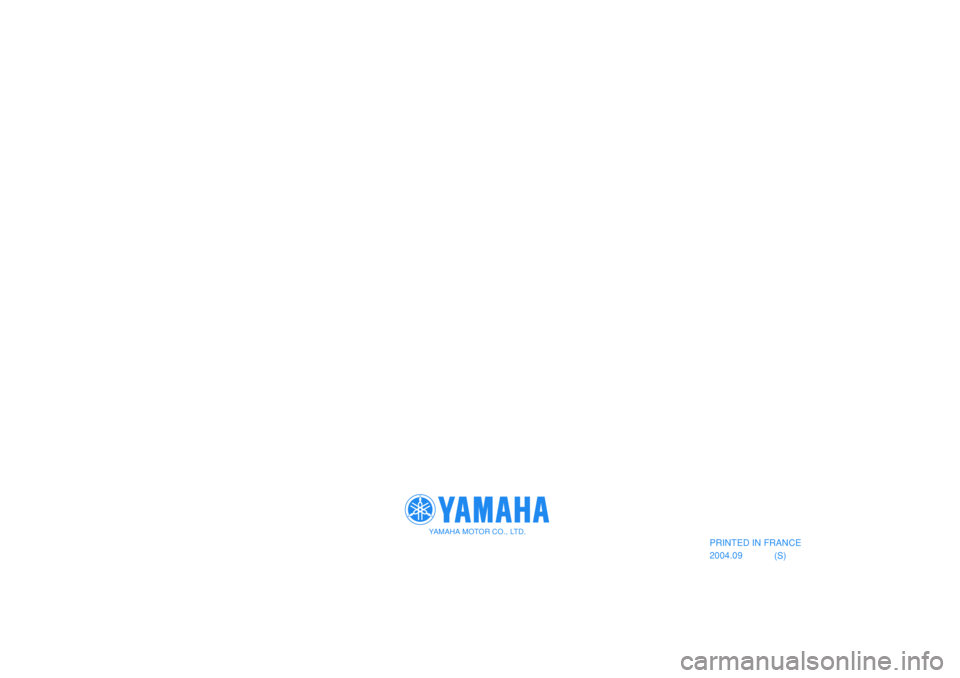

Page 68 of 68
(S) PRINTED IN FRANCE
2004.09
YAMAHA MOTOR CO., LTD.
