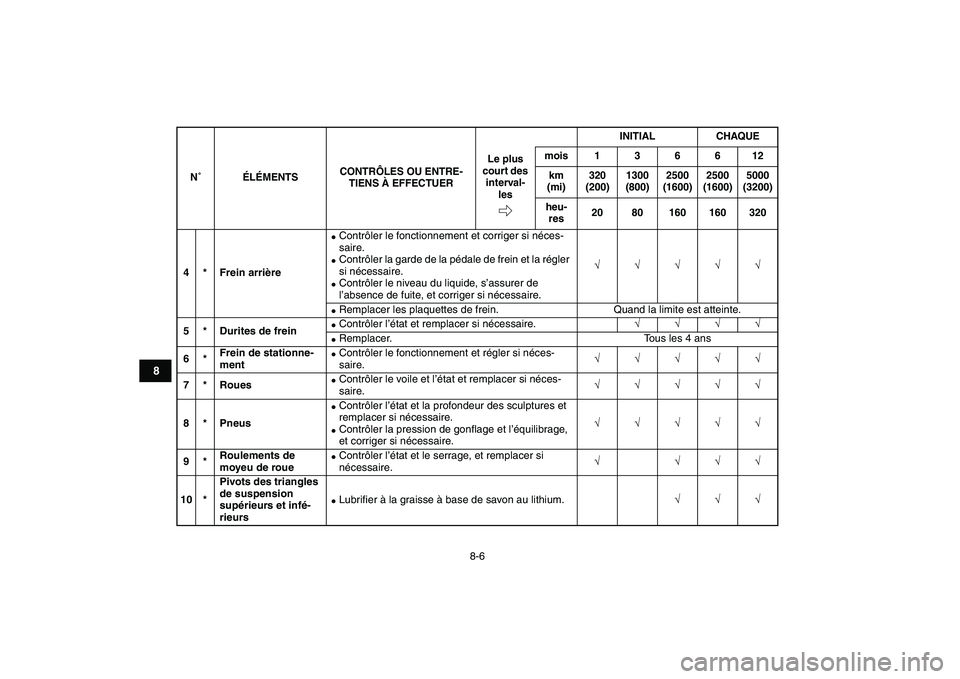

8-6
1
2
3
4
5
6
78
9
10
11

4 * Frein arrière

Contrôler le fonctionnement et corriger si néces-
saire.

Contrôler la garde de la pédale de frein et la régler
si nécessaire.

Contrôler le niveau du liquide, s’assurer de
l’absence de fuite, et corriger si nécessaire.
√√√√√

Remplacer les plaquettes de frein. Quand la limite est atteinte.
5 * Durites de frein

Contrôler l’état et remplacer si nécessaire.
√√√√

Remplacer. Tous les 4 ans
6*Frein de stationne-
ment

Contrôler le fonctionnement et régler si néces-
saire.
√√√√√
7 * Roues

Contrôler le voile et l’état et remplacer si néces-
saire.
√√√√√
8 * Pneus

Contrôler l’état et la profondeur des sculptures et
remplacer si nécessaire.

Contrôler la pression de gonflage et l’équilibrage,
et corriger si nécessaire.
√√√√√
9*Roulements de
moyeu de roue

Contrôler l’état et le serrage, et remplacer si
nécessaire.
√ √√√
10 *Pivots des triangles
de suspension
supérieurs et infé-
rieurs

Lubrifier à la graisse à base de savon au lithium.
√√√
N˚ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL CHAQUE
Le plus
court des
interval-
lesmois 1 3 6 6 12
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heu-
res20 80 160 160 320

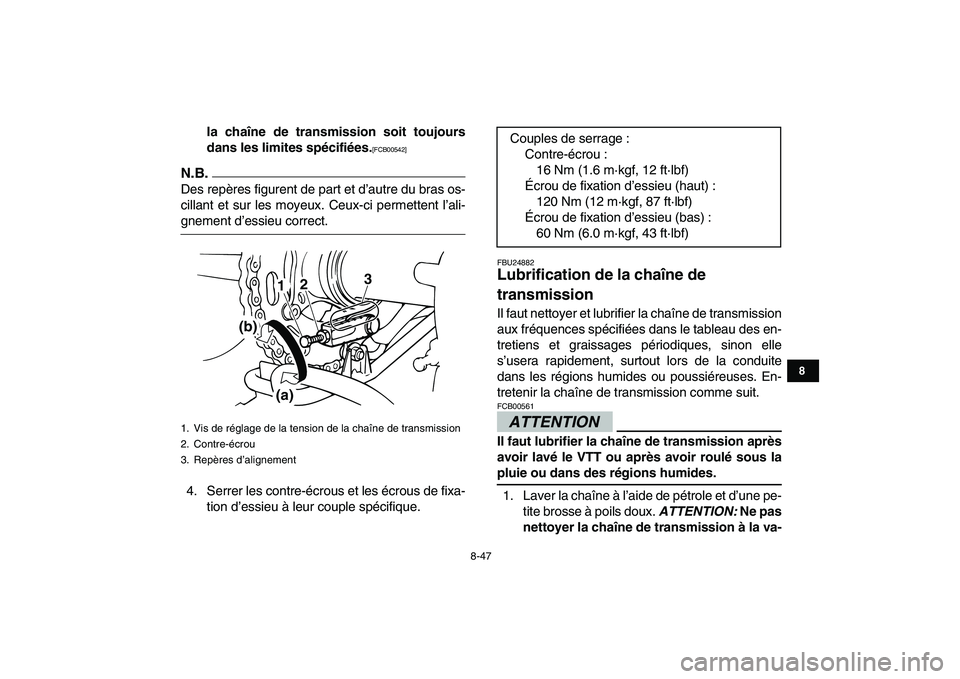

8-47
1
2
3
4
5
6
78
9
10
11

la chaîne de transmission soit toujours
dans les limites spécifiées.
[FCB00542]

N.B.

Des repères figurent de part et d’autre du bras os-
cillant et sur les moyeux. Ceux-ci permettent l’ali-
gnement d’essieu correct.
4. Serrer les contre-écrous et les écrous de fixa-
tion d’essieu à leur couple spécifique.
FBU24882
Lubrification de la chaîne de
transmission
Il faut nettoyer et lubrifier la chaîne de transmission
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques, sinon elle
s’usera rapidement, surtout lors de la conduite
dans les régions humides ou poussiéreuses. En-
tretenir la chaîne de transmission comme suit.
ATTENTION

FCB00561
Il faut lubrifier la chaîne de transmission après
avoir lavé le VTT ou après avoir roulé sous la
pluie ou dans des régions humides.
1. Laver la chaîne à l’aide de pétrole et d’une pe-
tite brosse à poils doux.
ATTENTION:
Ne pas
nettoyer la chaîne de transmission à la va-

1. Vis de réglage de la tension de la chaîne de transmission
2. Contre-écrou
3. Repères d’alignement
3
12(a)
(b)

Couples de serrage :
Contre-écrou :
16 Nm (1.6 m·kgf, 12 ft·lbf)
Écrou de fixation d’essieu (haut) :
120 Nm (12 m·kgf, 87 ft·lbf)
Écrou de fixation d’essieu (bas) :
60 Nm (6.0 m·kgf, 43 ft·lbf)
