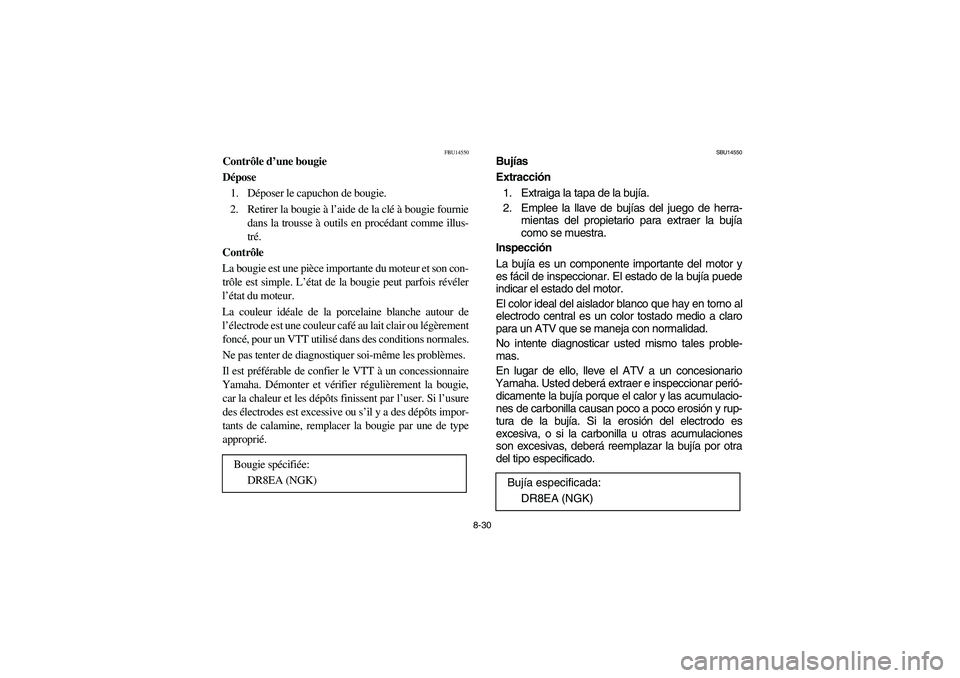

Contrôle d’une bougie
Dépose
1. Déposer le capuchon de bougie.
2. Retirer la bougie à l’aide de la clé à bougie fournie
dans la trousse à outils en procédant comme illus-
tré.
Contrôle
La bougie est une pièce importante du moteur et son con-
trôle est simple. L’état de la bougie peut parfois révéler
l’état du moteur.
La couleur idéale de la porcelaine blanche autour de
l’électrode est une couleur café au lait clair ou légèrement
foncé, pour un VTT utilisé dans des conditions normales.
Ne pas tenter de diagnostiquer soi-même les problèmes.
Il est préférable de confier le VTT à un concessionnaire
Yamaha. Démonter et vérifier régulièrement la bougie,
car la chaleur et les dépôts finissent par l’user. Si l’usure
des électrodes est excessive ou s’il y a des dépôts impor-
tants de calamine, remplacer la bougie par une de type
approprié.
Bougie spécifiée:
DR8EA (NGK)
SBU14550
Bujías
Extracción
1. Extraiga la tapa de la bujía.
2. Emplee la llave de bujías del juego de herra-
mientas del propietario para extraer la bujía
como se muestra.
Inspección
La bujía es un componente importante del motor y
es fácil de inspeccionar. El estado de la bujía puede
indicar el estado del motor.
El color ideal del aislador blanco que hay en torno al
electrodo central es un color tostado medio a claro
para un ATV que se maneja con normalidad.
No intente diagnosticar usted mismo tales proble-
mas.
En lugar de ello, lleve el ATV a un concesionario
Yamaha. Usted deberá extraer e inspeccionar perió-
dicamente la bujía porque el calor y las acumulacio-
nes de carbonilla causan poco a poco erosión y rup-
tura de la bujía. Si la erosión del electrodo es
excesiva, o si la carbonilla u otras acumulaciones
son excesivas, deberá reemplazar la bujía por otra
del tipo especificado.
Bujía especificada:
DR8EA (NGK)
U5YT62.book Page 30 Wednesday, March 30, 2005 1:29 PM

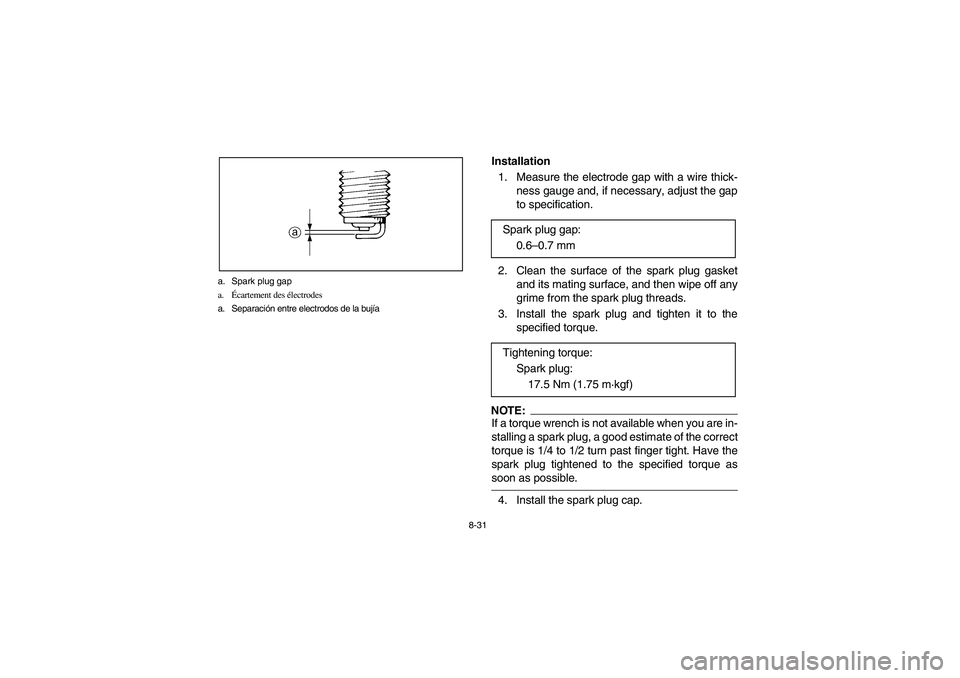

8-31 a. Spark plug gap
a.Écartement des électrodes
a. Separación entre electrodos de la bujía
Installation
1. Measure the electrode gap with a wire thick-
ness gauge and, if necessary, adjust the gap
to specification.
2. Clean the surface of the spark plug gasket
and its mating surface, and then wipe off any
grime from the spark plug threads.
3. Install the spark plug and tighten it to the
specified torque.NOTE:_ If a torque wrench is not available when you are in-
stalling a spark plug, a good estimate of the correct
torque is 1/4 to 1/2 turn past finger tight. Have the
spark plug tightened to the specified torque as
soon as possible. _4. Install the spark plug cap. Spark plug gap:
0.6–0.7 mm
Tightening torque:
Spark plug:
17.5 Nm (1.75 m·kgf)
U5YT62.book Page 31 Wednesday, March 30, 2005 1:29 PM

8-32
Mise en place
1. Mesurer l’écartement des électrodes avec un jeu de
cales d’épaisseur et, si nécessaire, régler l’écarte-
ment comme spécifié.
2. Nettoyer la surface du joint de la bougie et ses plans
de joint, puis nettoyer soigneusement les filets de
bougie.
3. Remonter la bougie et la serrer au couple spécifié.N.B.:_ Si l’on ne dispose pas d’une clé dynamométrique lors du
montage d’une bougie, une bonne approximation consis-
te à serrer de 1/4 à 1/2 tour supplémentaire après le serra-
ge à la main. Il faudra cependant serrer la bougie au cou-
ple spécifié dès que possible. _4. Remonter le capuchon de bougie. Écartement des électrodes:
0,6 à 0,7 mm
Couple de serrage:
Bougie :
17,5 Nm (1,75 m·kgf)
Instalación
1. Mida el huelgo del electrodo con un calibre de
espesor de cable y, si es necesario, ajuste el
huelgo al especificado.
2. Limpie la superficie de la empaquetadura de la
bujía y su superficie de acoplamiento, y luego
frote toda la suciedad de las roscas de la bujía.
3. Instale la bujía y apriétela a la torsión especifi-
cada.NOTA:_ Si no tiene disponible una llave dinamométrica cuan-
do instale la bujía, podrá hacer una buena estima-
ción de la torsión correcta girándola de 1/4 a 1/2 de
vuelta más del apriete manual. Haga que le aprieten
la bujía a la torsión especificada lo antes posible. _4. Instale la tapa de bujía. Huelgo de la bujía:
0,6–0,7 mm
Torsión de apriete:
Bujía:
17,5 Nm (1,75 m·kgf)
U5YT62.book Page 32 Wednesday, March 30, 2005 1:29 PM

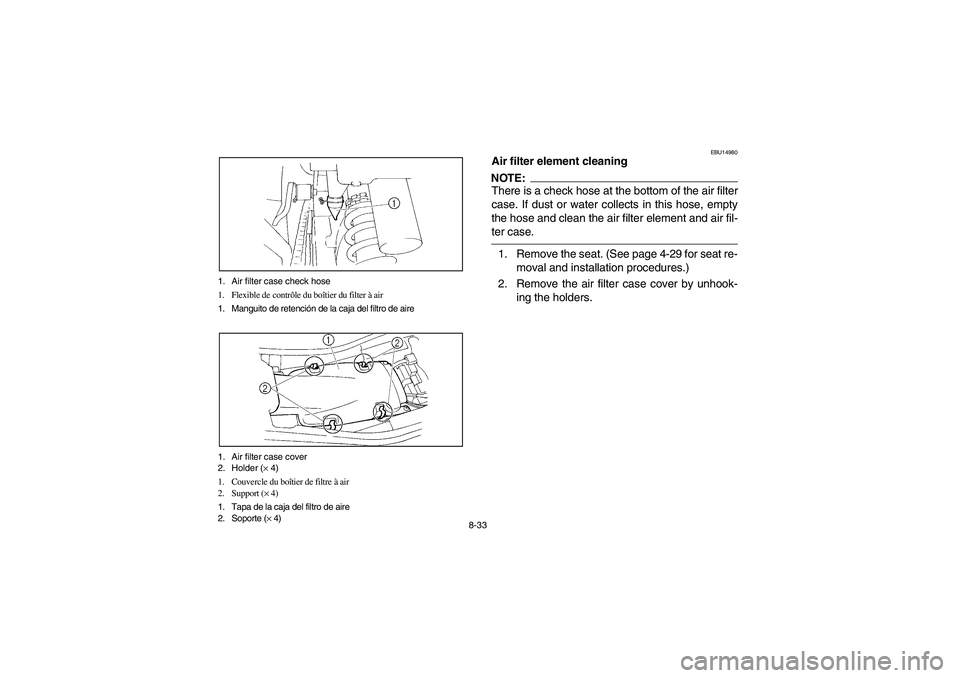

8-33 1. Air filter case check hose
1. Flexible de contrôle du boîtier du filter à air
1. Manguito de retención de la caja del filtro de aire
1. Air filter case cover
2. Holder (× 4)
1. Couvercle du boîtier de filtre à air
2. Support (× 4)
1. Tapa de la caja del filtro de aire
2. Soporte (× 4)
EBU14980
Air filter element cleaningNOTE:_ There is a check hose at the bottom of the air filter
case. If dust or water collects in this hose, empty
the hose and clean the air filter element and air fil-
ter case. _1. Remove the seat. (See page 4-29 for seat re-
moval and installation procedures.)
2. Remove the air filter case cover by unhook-
ing the holders.
U5YT62.book Page 33 Wednesday, March 30, 2005 1:29 PM

8-34
FBU14980

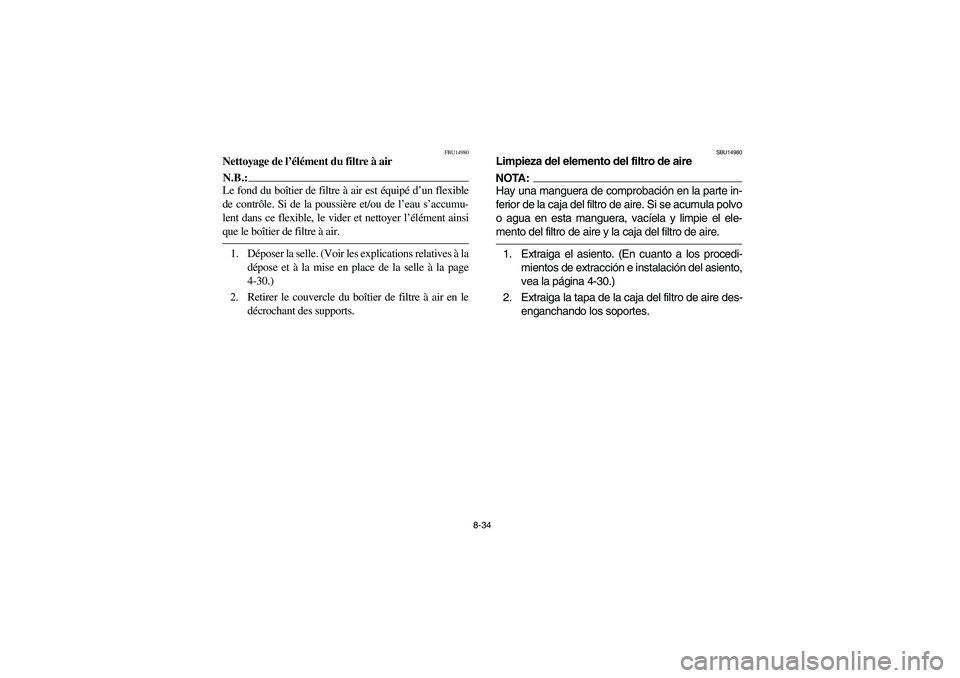

Nettoyage de l’élément du filtre à airN.B.:_ Le fond du boîtier de filtre à air est équipé d’un flexible
de contrôle. Si de la poussière et/ou de l’eau s’accumu-
lent dans ce flexible, le vider et nettoyer l’élément ainsi
que le boîtier de filtre à air. _1. Déposer la selle. (Voir les explications relatives à la
dépose et à la mise en place de la selle à la page
4-30.)
2. Retirer le couvercle du boîtier de filtre à air en le
décrochant des supports.
SBU14980
Limpieza del elemento del filtro de aireNOTA:_ Hay una manguera de comprobación en la parte in-
ferior de la caja del filtro de aire. Si se acumula polvo
o agua en esta manguera, vacíela y limpie el ele-
mento del filtro de aire y la caja del filtro de aire. _1. Extraiga el asiento. (En cuanto a los procedi-
mientos de extracción e instalación del asiento,
vea la página 4-30.)
2. Extraiga la tapa de la caja del filtro de aire des-
enganchando los soportes.
U5YT62.book Page 34 Wednesday, March 30, 2005 1:29 PM

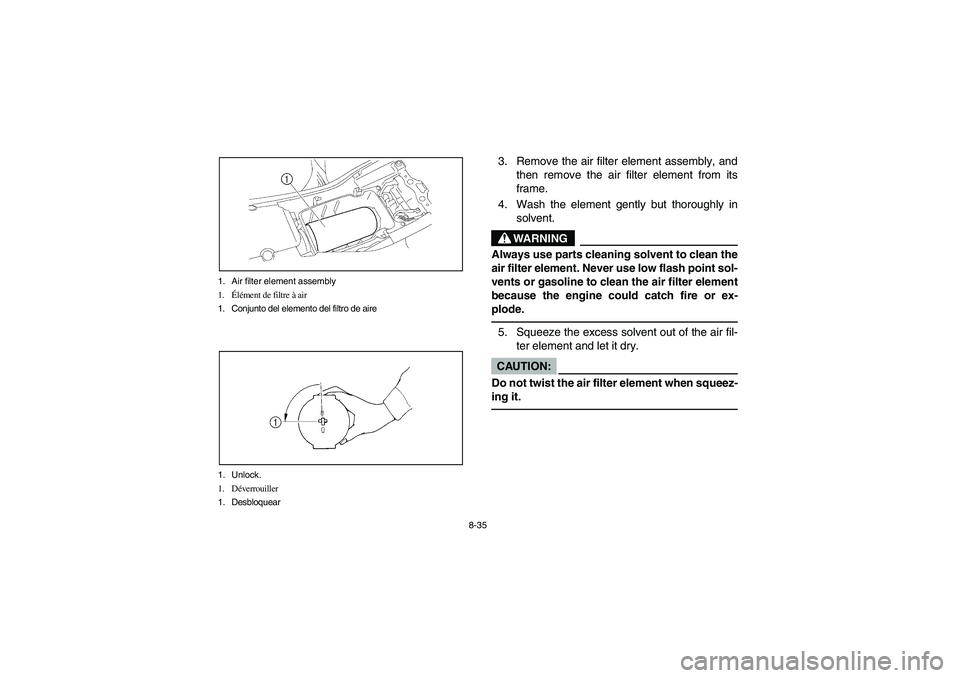

8-35 1. Air filter element assembly
1.Élément de filtre à air
1. Conjunto del elemento del filtro de aire
1. Unlock.
1. Déverrouiller
1. Desbloquear
3. Remove the air filter element assembly, and
then remove the air filter element from its
frame.
4. Wash the element gently but thoroughly in
solvent.
WARNING
_ Always use parts cleaning solvent to clean the
air filter element. Never use low flash point sol-
vents or gasoline to clean the air filter element
because the engine could catch fire or ex-
plode. _5. Squeeze the excess solvent out of the air fil-
ter element and let it dry.CAUTION:_ Do not twist the air filter element when squeez-
ing it. _
U5YT62.book Page 35 Wednesday, March 30, 2005 1:29 PM

8-36

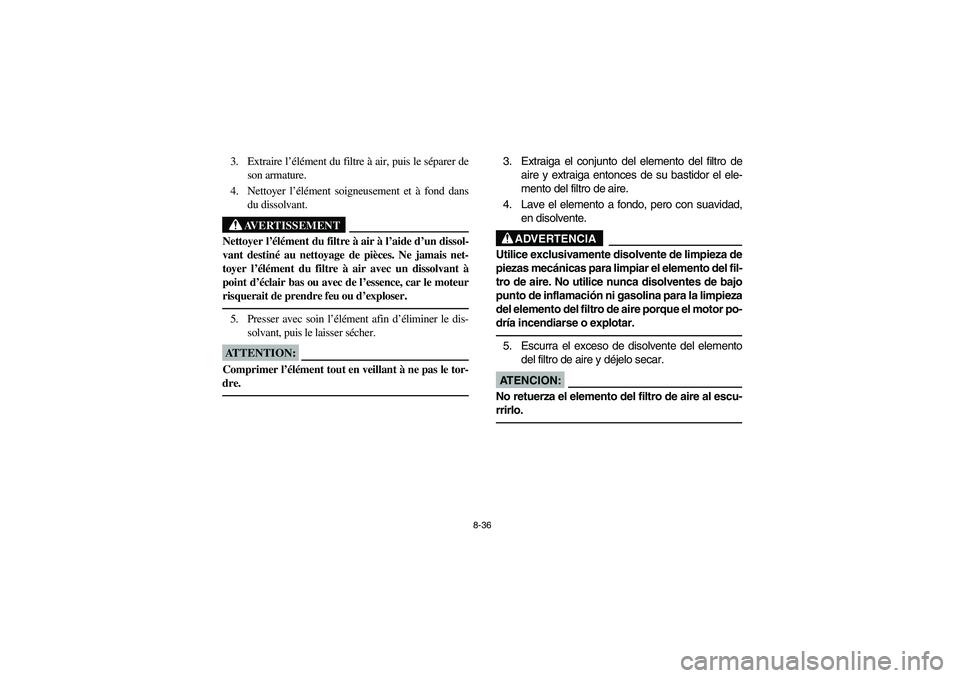

3. Extraire l’élément du filtre à air, puis le séparer de
son armature.
4. Nettoyer l’élément soigneusement et à fond dans
du dissolvant.
AVERTISSEMENT
_ Nettoyer l’élément du filtre à air à l’aide d’un dissol-
vant destiné au nettoyage de pièces. Ne jamais net-
toyer l’élément du filtre à air avec un dissolvant à
point d’éclair bas ou avec de l’essence, car le moteur
risquerait de prendre feu ou d’exploser. _5. Presser avec soin l’élément afin d’éliminer le dis-
solvant, puis le laisser sécher.ATTENTION:_ Comprimer l’élément tout en veillant à ne pas le tor-
dre. _
3. Extraiga el conjunto del elemento del filtro de
aire y extraiga entonces de su bastidor el ele-
mento del filtro de aire.
4. Lave el elemento a fondo, pero con suavidad,
en disolvente.
ADVERTENCIA
_ Utilice exclusivamente disolvente de limpieza de
piezas mecánicas para limpiar el elemento del fil-
tro de aire. No utilice nunca disolventes de bajo
punto de inflamación ni gasolina para la limpieza
del elemento del filtro de aire porque el motor po-
dría incendiarse o explotar. _5. Escurra el exceso de disolvente del elemento
del filtro de aire y déjelo secar.ATENCION:_ No retuerza el elemento del filtro de aire al escu-
rrirlo. _
U5YT62.book Page 36 Wednesday, March 30, 2005 1:29 PM

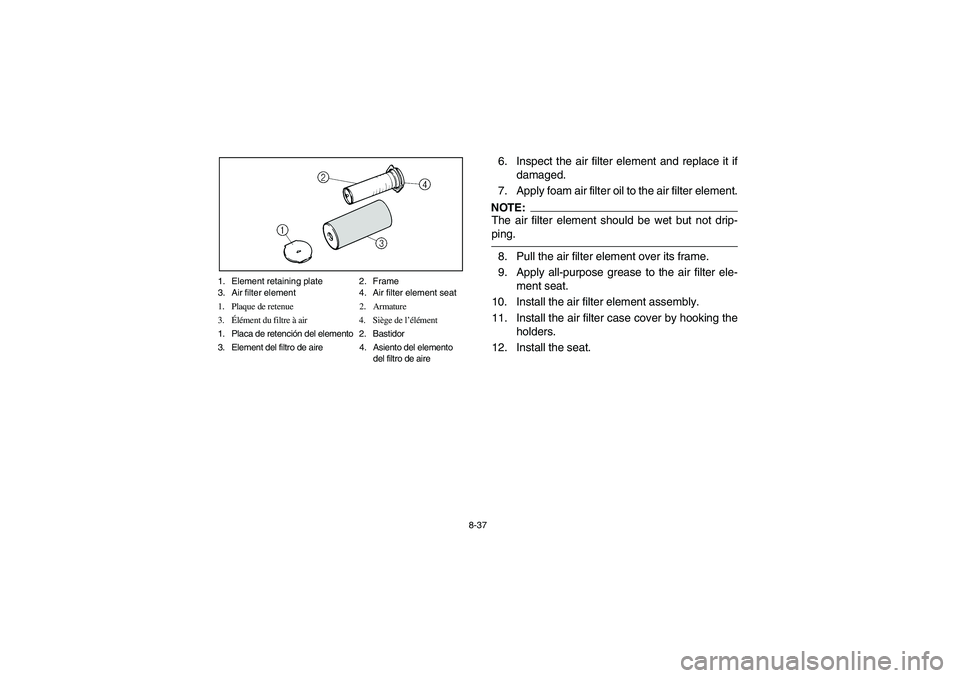

8-37 1. Element retaining plate 2. Frame
3. Air filter element 4. Air filter element seat
1.Plaque de retenue 2.Armature
3.Élément du filtre à air 4. Siège de l’élément
1. Placa de retención del elemento 2. Bastidor
3. Element del filtro de aire 4. Asiento del elemento
del filtro de aire
6. Inspect the air filter element and replace it if
damaged.
7. Apply foam air filter oil to the air filter element.NOTE:_ The air filter element should be wet but not drip-
ping. _8. Pull the air filter element over its frame.
9. Apply all-purpose grease to the air filter ele-
ment seat.
10. Install the air filter element assembly.
11. Install the air filter case cover by hooking the
holders.
12. Install the seat.
U5YT62.book Page 37 Wednesday, March 30, 2005 1:29 PM

8-38

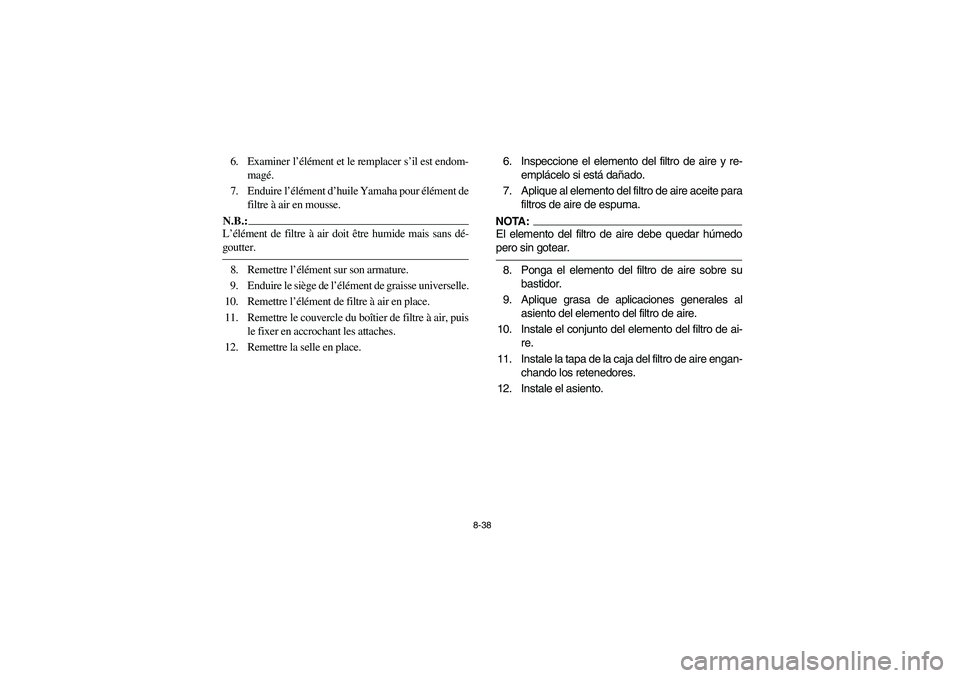

6. Examiner l’élément et le remplacer s’il est endom-
magé.
7. Enduire l’élément d’huile Yamaha pour élément de
filtre à air en mousse.N.B.:_ L’élément de filtre à air doit être humide mais sans dé-
goutter. _8. Remettre l’élément sur son armature.
9. Enduire le siège de l’élément de graisse universelle.
10. Remettre l’élément de filtre à air en place.
11. Remettre le couvercle du boîtier de filtre à air, puis
le fixer en accrochant les attaches.
12. Remettre la selle en place.6. Inspeccione el elemento del filtro de aire y re-
emplácelo si está dañado.
7. Aplique al elemento del filtro de aire aceite para
filtros de aire de espuma.
NOTA:_ El elemento del filtro de aire debe quedar húmedo
pero sin gotear. _8. Ponga el elemento del filtro de aire sobre su
bastidor.
9. Aplique grasa de aplicaciones generales al
asiento del elemento del filtro de aire.
10. Instale el conjunto del elemento del filtro de ai-
re.
11. Instale la tapa de la caja del filtro de aire engan-
chando los retenedores.
12. Instale el asiento.
U5YT62.book Page 38 Wednesday, March 30, 2005 1:29 PM

8-39

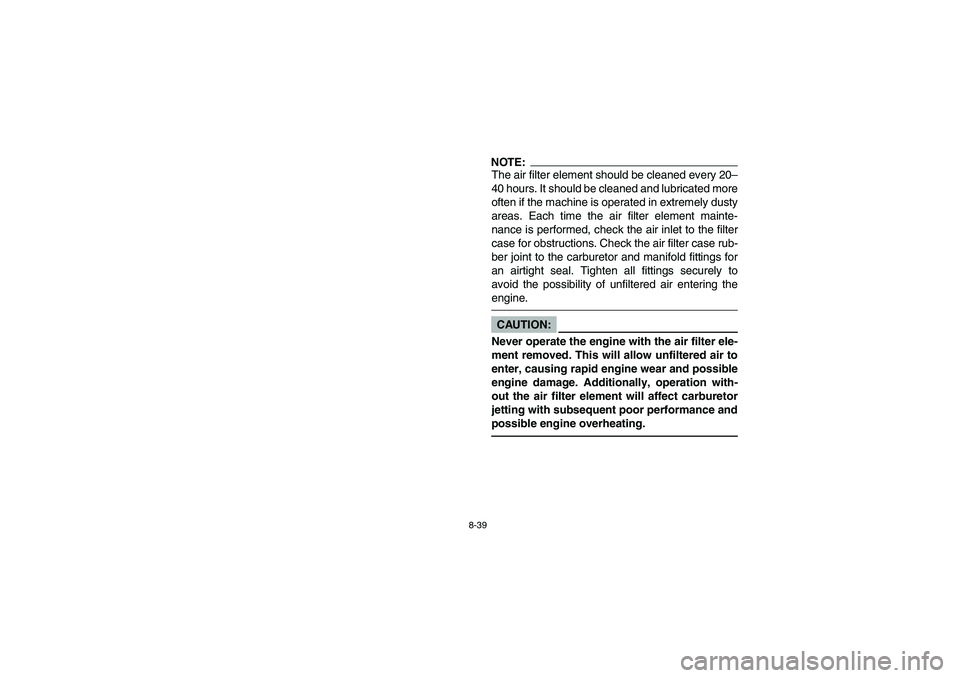

NOTE:_ The air filter element should be cleaned every 20–
40 hours. It should be cleaned and lubricated more
often if the machine is operated in extremely dusty
areas. Each time the air filter element mainte-
nance is performed, check the air inlet to the filter
case for obstructions. Check the air filter case rub-
ber joint to the carburetor and manifold fittings for
an airtight seal. Tighten all fittings securely to
avoid the possibility of unfiltered air entering the
engine. _CAUTION:_ Never operate the engine with the air filter ele-
ment removed. This will allow unfiltered air to
enter, causing rapid engine wear and possible
engine damage. Additionally, operation with-
out the air filter element will affect carburetor
jetting with subsequent poor performance and
possible engine overheating. _
