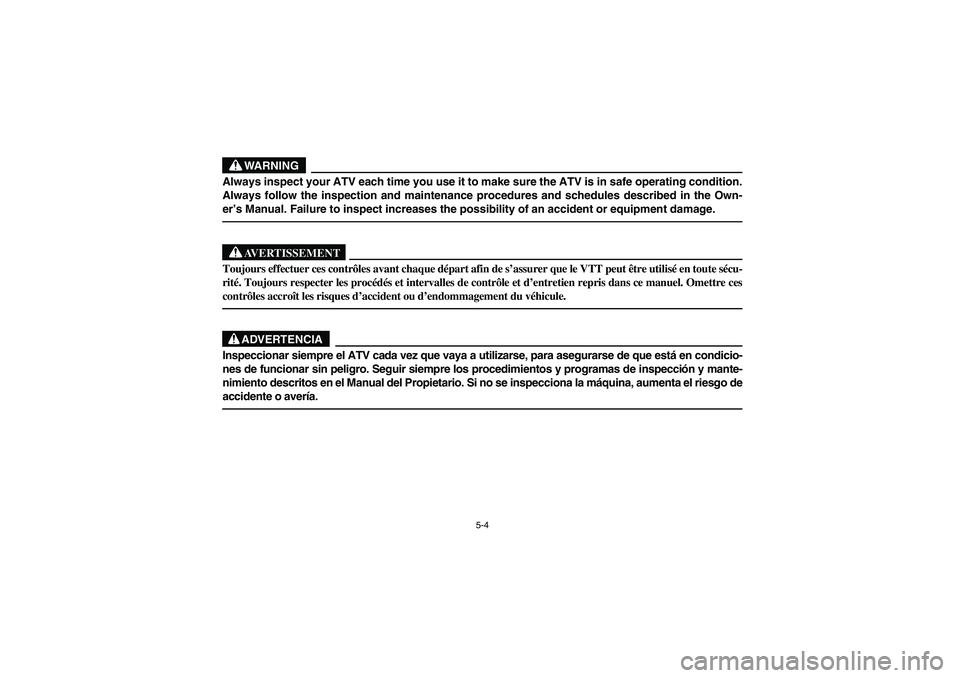

5-4
WARNING
Always inspect your ATV each time you use it to make sure the ATV is in safe operating condition.
Always follow the inspection and maintenance procedures and schedules described in the Own-
er’s Manual. Failure to inspect increases the possibility of an accident or equipment damage.
AVERTISSEMENT
_ Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le VTT peut être utilisé en toute sécu-
rité. Toujours respecter les procédés et intervalles de contrôle et d’entretien repris dans ce manuel. Omettre ces
contrôles accroît les risques d’accident ou d’endommagement du véhicule. _
ADVERTENCIA
Inspeccionar siempre el ATV cada vez que vaya a utilizarse, para asegurarse de que está en condicio-
nes de funcionar sin peligro. Seguir siempre los procedimientos y programas de inspección y mante-
nimiento descritos en el Manual del Propietario. Si no se inspecciona la máquina, aumenta el riesgo de
accidente o avería.U4SH6A.book Page 4 Thursday, May 30, 2002 1:25 PM

5-5
EBU01091
Front and rear brakes
Brake levers and brake pedal
Check for correct free play in the brake levers and
brake pedal. If the free play is incorrect, adjust it.
(See pages 8-63–8-73.)
Check operation of the levers and pedal. They
should move smoothly and there should be a firm
feeling when the brake is applied. If not, have a
Yamaha dealer inspect the brake system.
Brake fluid level (front brake)
Check the brake fluid level. Add fluid if necessary.
(See pages 8-57–8-59.)
Recommended brake fluid: DOT 4
U4SH6A.book Page 5 Thursday, May 30, 2002 1:25 PM

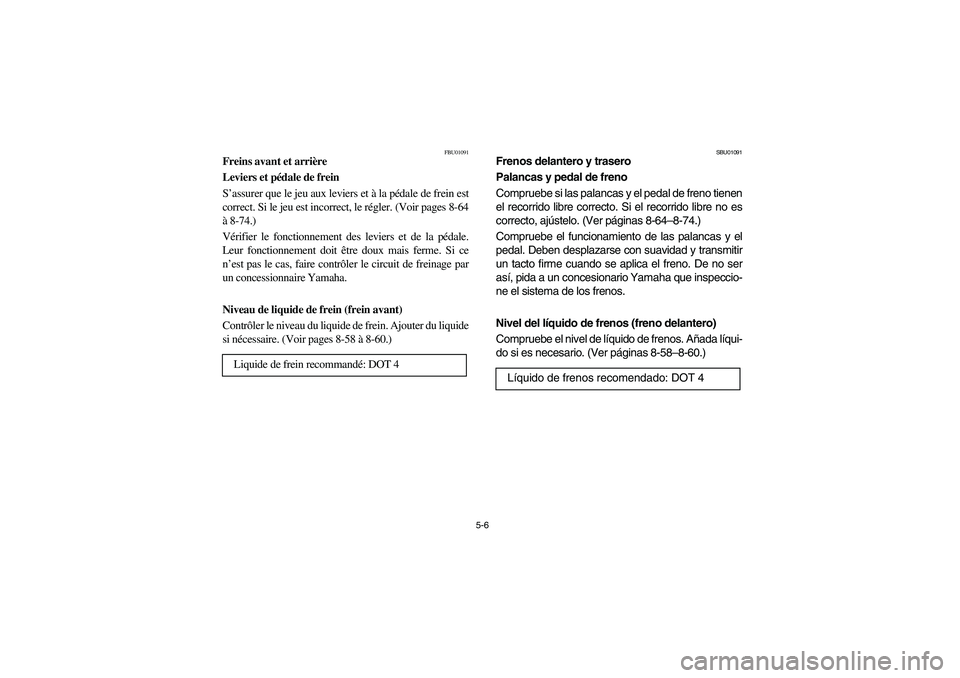

5-6
FBU01091
Freins avant et arrière
Leviers et pédale de frein
S’assurer que le jeu aux leviers et à la pédale de frein est
correct. Si le jeu est incorrect, le régler. (Voir pages 8-64
à 8-74.)
Vérifier le fonctionnement des leviers et de la pédale.
Leur fonctionnement doit être doux mais ferme. Si ce
n’est pas le cas, faire contrôler le circuit de freinage par
un concessionnaire Yamaha.
Niveau de liquide de frein (frein avant)
Contrôler le niveau du liquide de frein. Ajouter du liquide
si nécessaire. (Voir pages 8-58 à 8-60.)
Liquide de frein recommandé: DOT 4
SBU01091
Frenos delantero y trasero
Palancas y pedal de freno
Compruebe si las palancas y el pedal de freno tienen
el recorrido libre correcto. Si el recorrido libre no es
correcto, ajústelo. (Ver páginas 8-64–8-74.)
Compruebe el funcionamiento de las palancas y el
pedal. Deben desplazarse con suavidad y transmitir
un tacto firme cuando se aplica el freno. De no ser
así, pida a un concesionario Yamaha que inspeccio-
ne el sistema de los frenos.
Nivel del líquido de frenos (freno delantero)
Compruebe el nivel de líquido de frenos. Añada líqui-
do si es necesario. (Ver páginas 8-58–8-60.)
Líquido de frenos recomendado: DOT 4
U4SH6A.book Page 6 Thursday, May 30, 2002 1:25 PM

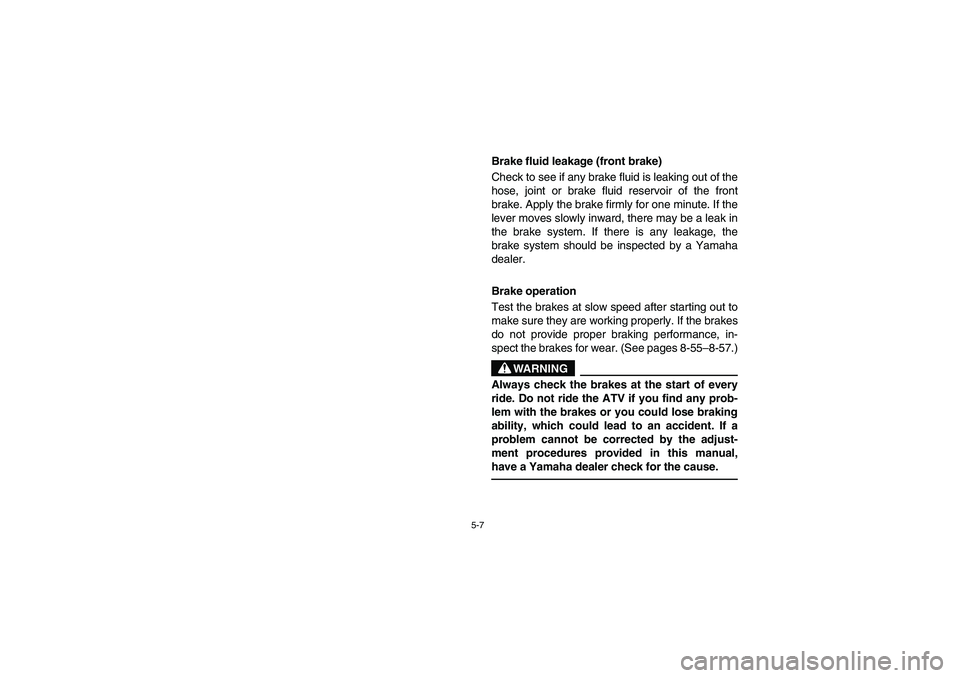

5-7
Brake fluid leakage (front brake)
Check to see if any brake fluid is leaking out of the
hose, joint or brake fluid reservoir of the front
brake. Apply the brake firmly for one minute. If the
lever moves slowly inward, there may be a leak in
the brake system. If there is any leakage, the
brake system should be inspected by a Yamaha
dealer.
Brake operation
Test the brakes at slow speed after starting out to
make sure they are working properly. If the brakes
do not provide proper braking performance, in-
spect the brakes for wear. (See pages 8-55–8-57.)
WARNING
_ Always check the brakes at the start of every
ride. Do not ride the ATV if you find any prob-
lem with the brakes or you could lose braking
ability, which could lead to an accident. If a
problem cannot be corrected by the adjust-
ment procedures provided in this manual,
have a Yamaha dealer check for the cause. _
U4SH6A.book Page 7 Thursday, May 30, 2002 1:25 PM

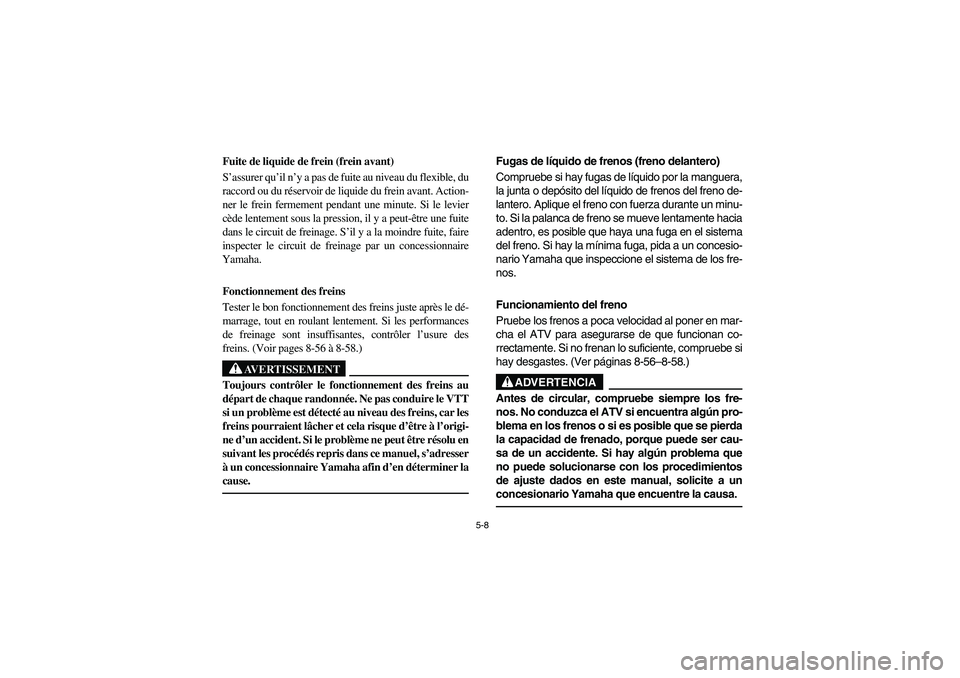

5-8
Fuite de liquide de frein (frein avant)
S’assurer qu’il n’y a pas de fuite au niveau du flexible, du
raccord ou du réservoir de liquide du frein avant. Action-
ner le frein fermement pendant une minute. Si le levier
cède lentement sous la pression, il y a peut-être une fuite
dans le circuit de freinage. S’il y a la moindre fuite, faire
inspecter le circuit de freinage par un concessionnaire
Yamaha.
Fonctionnement des freins
Tester le bon fonctionnement des freins juste après le dé-
marrage, tout en roulant lentement. Si les performances
de freinage sont insuffisantes, contrôler l’usure des
freins. (Voir pages 8-56 à 8-58.)
AVERTISSEMENT
_ Toujours contrôler le fonctionnement des freins au
départ de chaque randonnée. Ne pas conduire le VTT
si un problème est détecté au niveau des freins, car les
freins pourraient lâcher et cela risque d’être à l’origi-
ne d’un accident. Si le problème ne peut être résolu en
suivant les procédés repris dans ce manuel, s’adresser
à un concessionnaire Yamaha afin d’en déterminer la
cause. _
Fugas de líquido de frenos (freno delantero)
Compruebe si hay fugas de líquido por la manguera,
la junta o depósito del líquido de frenos del freno de-
lantero. Aplique el freno con fuerza durante un minu-
to. Si la palanca de freno se mueve lentamente hacia
adentro, es posible que haya una fuga en el sistema
del freno. Si hay la mínima fuga, pida a un concesio-
nario Yamaha que inspeccione el sistema de los fre-
nos.
Funcionamiento del freno
Pruebe los frenos a poca velocidad al poner en mar-
cha el ATV para asegurarse de que funcionan co-
rrectamente. Si no frenan lo suficiente, compruebe si
hay desgastes. (Ver páginas 8-56–8-58.)
ADVERTENCIA
_ Antes de circular, compruebe siempre los fre-
nos. No conduzca el ATV si encuentra algún pro-
blema en los frenos o si es posible que se pierda
la capacidad de frenado, porque puede ser cau-
sa de un accidente. Si hay algún problema que
no puede solucionarse con los procedimientos
de ajuste dados en este manual, solicite a un
concesionario Yamaha que encuentre la causa. _
U4SH6A.book Page 8 Thursday, May 30, 2002 1:25 PM

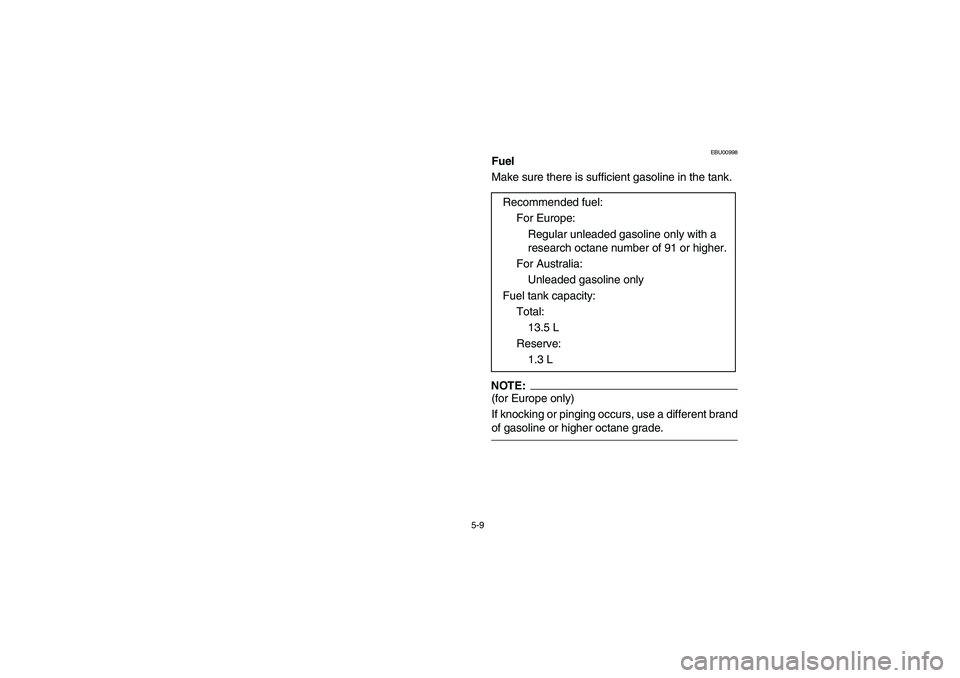

5-9
EBU00998
Fuel
Make sure there is sufficient gasoline in the tank.NOTE:_ (for Europe only)
If knocking or pinging occurs, use a different brand
of gasoline or higher octane grade. _
Recommended fuel:
For Europe:
Regular unleaded gasoline only with a
research octane number of 91 or higher.
For Australia:
Unleaded gasoline only
Fuel tank capacity:
Total:
13.5 L
Reserve:
1.3 L
U4SH6A.book Page 9 Thursday, May 30, 2002 1:25 PM

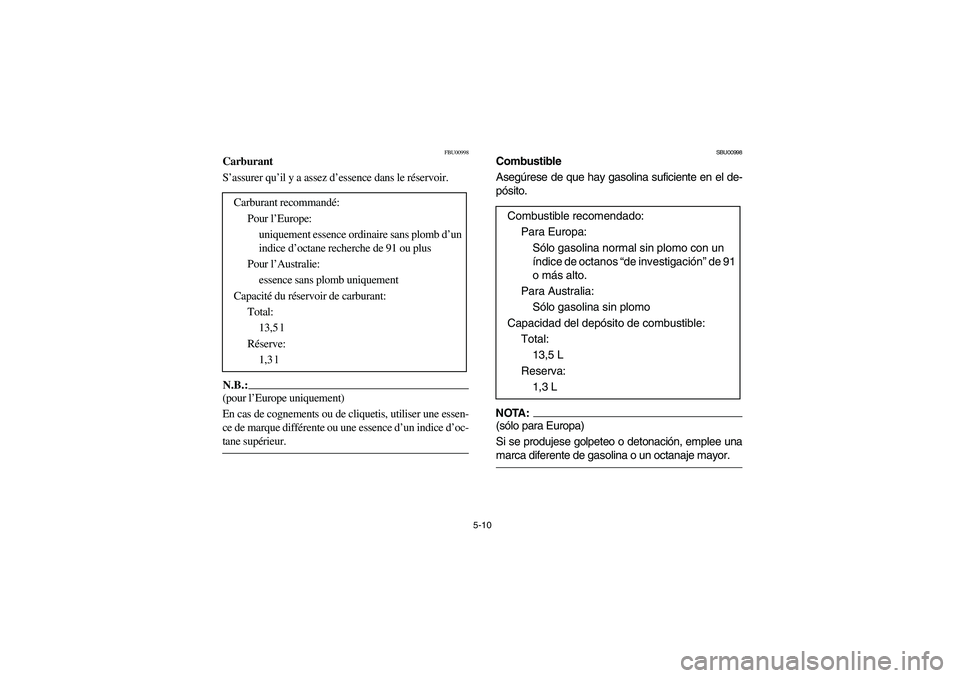

5-10
FBU00998
Carburant
S’assurer qu’il y a assez d’essence dans le réservoir.N.B.:_ (pour l’Europe uniquement)
En cas de cognements ou de cliquetis, utiliser une essen-
ce de marque différente ou une essence d’un indice d’oc-
tane supérieur. _
Carburant recommandé:
Pour l’Europe:
uniquement essence ordinaire sans plomb d’un
indice d’octane recherche de 91 ou plus
Pour l’Australie:
essence sans plomb uniquement
Capacité du réservoir de carburant:
Total:
13,5 l
Réserve:
1,3 l
SBU00998
Combustible
Asegúrese de que hay gasolina suficiente en el de-
pósito.NOTA:_ (sólo para Europa)
Si se produjese golpeteo o detonación, emplee una
marca diferente de gasolina o un octanaje mayor. _
Combustible recomendado:
Para Europa:
Sólo gasolina normal sin plomo con un
índice de octanos “de investigación” de 91
o más alto.
Para Australia:
Sólo gasolina sin plomo
Capacidad del depósito de combustible:
Total:
13,5 L
Reserva:
1,3 L
U4SH6A.book Page 10 Thursday, May 30, 2002 1:25 PM

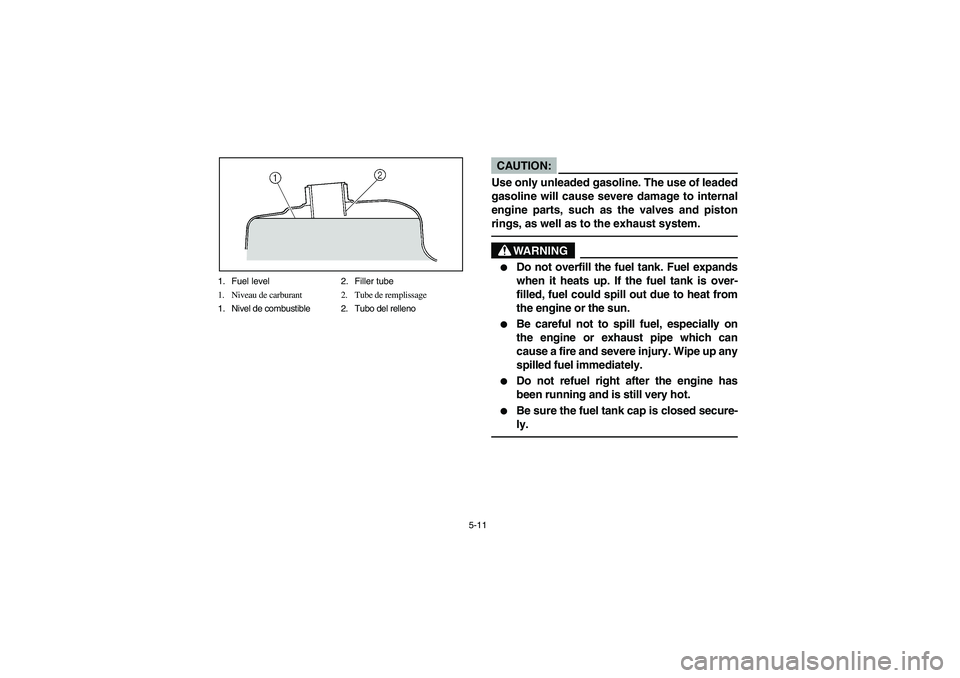

5-11 1. Fuel level 2. Filler tube
1. Niveau de carburant 2. Tube de remplissage
1. Nivel de combustible 2. Tubo del relleno
CAUTION:_ Use only unleaded gasoline. The use of leaded
gasoline will cause severe damage to internal
engine parts, such as the valves and piston
rings, as well as to the exhaust system. _
WARNING
_

Do not overfill the fuel tank. Fuel expands
when it heats up. If the fuel tank is over-
filled, fuel could spill out due to heat from
the engine or the sun.


Be careful not to spill fuel, especially on
the engine or exhaust pipe which can
cause a fire and severe injury. Wipe up any
spilled fuel immediately.


Do not refuel right after the engine has
been running and is still very hot.


Be sure the fuel tank cap is closed secure-
ly.
_
U4SH6A.book Page 11 Thursday, May 30, 2002 1:25 PM

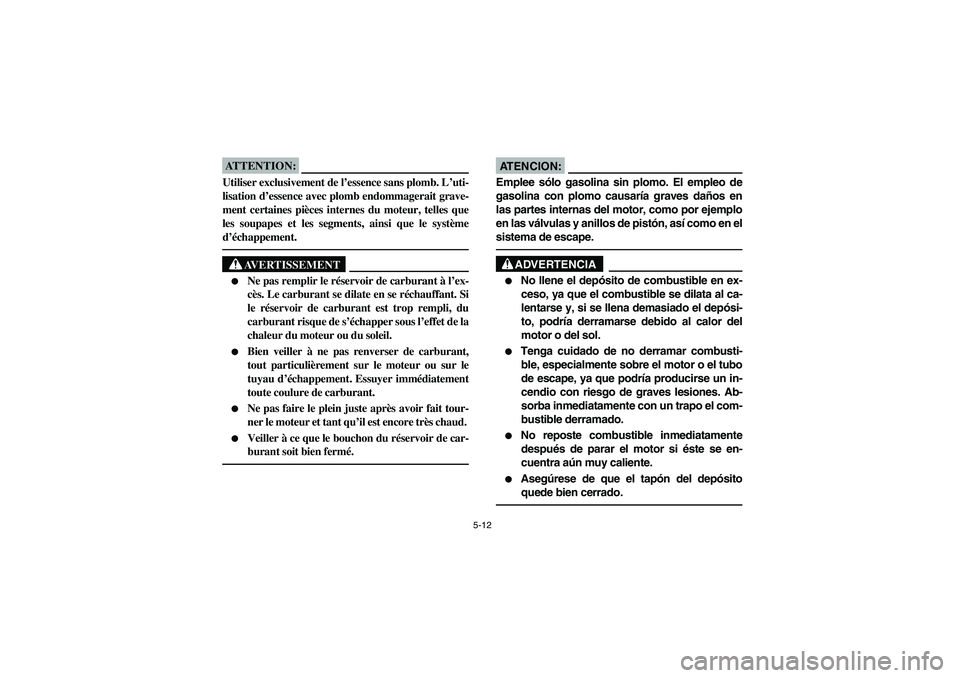

5-12
ATTENTION:_ Utiliser exclusivement de l’essence sans plomb. L’uti-
lisation d’essence avec plomb endommagerait grave-
ment certaines pièces internes du moteur, telles que
les soupapes et les segments, ainsi que le système
d’échappement. _
AVERTISSEMENT
_

Ne pas remplir le réservoir de carburant à l’ex-
cès. Le carburant se dilate en se réchauffant. Si
le réservoir de carburant est trop rempli, du
carburant risque de s’échapper sous l’effet de la
chaleur du moteur ou du soleil.


Bien veiller à ne pas renverser de carburant,
tout particulièrement sur le moteur ou sur le
tuyau d’échappement. Essuyer immédiatement
toute coulure de carburant.


Ne pas faire le plein juste après avoir fait tour-
ner le moteur et tant qu’il est encore très chaud.


Veiller à ce que le bouchon du réservoir de car-
burant soit bien fermé.
_
AT E N C I O N :_ Emplee sólo gasolina sin plomo. El empleo de
gasolina con plomo causaría graves daños en
las partes internas del motor, como por ejemplo
en las válvulas y anillos de pistón, así como en el
sistema de escape. _
ADVERTENCIA
_

No llene el depósito de combustible en ex-
ceso, ya que el combustible se dilata al ca-
lentarse y, si se llena demasiado el depósi-
to, podría derramarse debido al calor del
motor o del sol.


Tenga cuidado de no derramar combusti-
ble, especialmente sobre el motor o el tubo
de escape, ya que podría producirse un in-
cendio con riesgo de graves lesiones. Ab-
sorba inmediatamente con un trapo el com-
bustible derramado.


No reposte combustible inmediatamente
después de parar el motor si éste se en-
cuentra aún muy caliente.


Asegúrese de que el tapón del depósito
quede bien cerrado.
_
U4SH6A.book Page 12 Thursday, May 30, 2002 1:25 PM

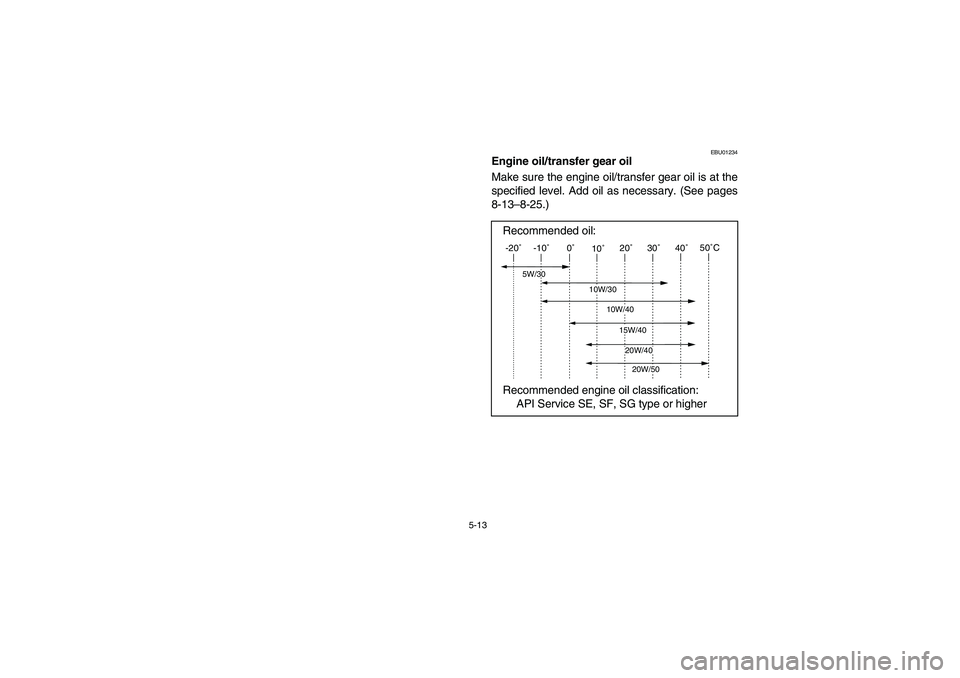

5-13
EBU01234
Engine oil/transfer gear oil
Make sure the engine oil/transfer gear oil is at the
specified level. Add oil as necessary. (See pages
8-13–8-25.)
Recommended oil:
Recommended engine oil classification:
API Service SE, SF, SG type or higher
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
