4-10
FBU00051
Compteur de vitesse
Le compteur de vitesse indique la vitesse du véhicule. Ce
compteur de vitesse est équipé d’un compteur kilométri-
que et d’un totalisateur journalier. Le totalisateur journa-
lier est muni d’un bouton permettant de le remettre à “0”.
Utiliser le totalisateur journalier pour estimer la distance
qu’il est possible de parcourir avec un plein de carburant
avant de devoir passer à la réserve. Cette information per-
met de planifier les arrêts pour ravitaillement en carbu-
rant.
SBU00051
Velocímetro
El velocímetro indica la velocidad de marcha. Con-
tiene un cuentakilómetros totalizador y un cuentaki-
lómetros parcial. Este último puede ponerse a “0”
con el botón correspondiente. Utilice el cuentakiló-
metros parcial para calcular cuánto puede recorrer
con el depósito de combustible lleno antes de empe-
zar a usar la reserva. Esta información le permitirá
planificar debidamente las futuras paradas para re-
postar.
EE.book Page 10 Monday, June 18, 2001 10:18 AM

4-11 1. Fuel gauge
1. Jauge de carburant
1. Indicador del nivel de combustible
EBU00052
Fuel gauge
The fuel gauge indicates the amount of fuel in the
fuel tank. When the needle reaches the red line,
refill the tank at the first opportunity.NOTE:If the machine runs out of fuel, move the fuel cock
lever to the “RES” position. Approximately 1.3 L of
fuel will be remaining in the tank.
EE.book Page 11 Monday, June 18, 2001 10:18 AM

4-12
FBU00052
Jauge de carburant
La jauge de carburant indique la quantité de carburant
restant dans le réservoir. Quand l’aiguille atteint la ligne
rouge, faire le plein à la première occasion.N.B.:_ Quand le carburant vient à manquer, placer le levier du
robinet de carburant sur la position “RES”. Il reste alors
environ 1,3 l de carburant dans le réservoir. _
SBU00052
Indicador del nivel de combustible
El indicador del nivel de combustible indica la canti-
dad de combustible que queda en el depósito.
Quando la aguja llega a la línea roja, llene el depósi-
to a la primera oportunidad.NOTA:Si la máquina se queda sin combustible, gire el grifo
de combustible a la posición “RES” (reserva). Que-
dan aproximadamente 1,3 L de combustible en el
depósito.
EE.book Page 12 Monday, June 18, 2001 10:18 AM

4-13 1. Lights switch “LIGHTS”
2. Engine stop switch “”/“”
3. Start switch “”
4. Horn switch “”
1. Contacteur d’éclairage “LIGHTS”
2. Coupe-circuit du moteur “”/“”
3. Contacteur du démarreur “”
4. Contacteur de l’avertisseur “”
1. Interruptor de luces “LIGHTS”
2. Interruptor de paro del motor “”/“”
3. Interruptor de arranque “”
4. Interruptor de la bocina “”
EBU00053
Handlebar switches
EBU00849
Engine stop switch “”/“”
Make sure that the engine stop switch is in the
“” position. The engine stop switch controls ig-
nition and can be used at all times to stop the en-
gine, especially in an emergency. The engine will
not start or run when the engine stop switch is
turned to “”.
EBU00607
Start switch “”
The starter motor cranks the engine when this
switch is pushed.CAUTION:
See starting instructions prior to starting the
engine on page 6-3.
EE.book Page 13 Monday, June 18, 2001 10:18 AM

4-14
FBU00053
Contacteurs au guidon
FBU00849
Coupe-circuit du moteur “”/“”
S’assurer que le coupe-circuit du moteur est placé sur
“”. Le coupe-circuit du moteur contrôle l’allumage
et peut à tout moment servir à couper le moteur. Il est par-
ticulièrement utile en cas d’urgence. Le moteur ne se met
pas en marche ou ne tourne pas quand son coupe-circuit
est sur “”.
FBU00607
Contacteur du démarreur “”
Pour mettre le moteur en marche, enfoncer le contacteur
du démarreur.ATTENTION:_ Voir les instructions de mise en marche du moteur
avant de le mettre en marche. (Pour plus de détails,
voir page 6-4.) _
SBU00053
Interruptores del manillar
SBU00849
Interruptor de paro del motor “”/“”
Asegúrese de que el interruptor de paro del motor se
encuentra en la posición “”. El interruptor de paro
del motor controla el encendido y puede utilizarse
para parar el motor en cualquier momento, especial-
mente en casos de emergencia. Cuando se gira el
interruptor de paro a la posición “”, el motor no
puede ser puesto en marcha ni funcionar.
SBU00607
Interruptor de arranque “”
Cuando se pulsa este interruptor, el motor de arran-
que hace que gire el motor principal.AT E N C I O N :Antes de poner en marcha el motor, vea las ins-
trucciones de arranque en la página 6-4.
EE.book Page 14 Monday, June 18, 2001 10:18 AM

4-15
EBU00735
Light switch
Turn the switch to the “” position to switch on
the low beam and the taillight.
Turn the switch to the “” position to switch on
the high beam and the taillight.
Turn the switch to the “OFF” position to switch off
the headlight and the taillight.CAUTION:_ Do not use the headlight with the engine
turned off for more than thirty minutes. The
battery may discharge to the point that the
starter motor will not operate properly. If this
should happen, remove the battery and re-
charge it. _
EBU00059
Horn switch “”
Press the switch to sound the horn.
EE.book Page 15 Monday, June 18, 2001 10:18 AM

4-16
FBU00735
Contacteur d’éclairage
Placer le contacteur sur “” pour allumer le feu de
croisement et le feu arrière.
Placer le contacteur sur “” pour allumer le feu de
route et le feu arrière.
Placer le contacteur sur “OFF” pour éteindre le phare et
le feu arrière.ATTENTION:_ Ne jamais laisser le phare allumé pendant plus d’une
demi-heure après avoir coupé le moteur. La batterie
risque de se décharger au point d’empêcher la mise
en marche du moteur. Si cela devait se produire, dé-
poser et recharger la batterie. _
FBU00059
Contacteur de l’avertisseur “”
Appuyer sur ce contacteur pour actionner l’avertisseur.
SBU00735
Interruptor de luces
Gire el interruptor a la posición “” para encender
la luz de cruce del faro y la luz trasera.
Gire el interruptor a la posición “” para encender
la luz de carretera del faro y la luz trasera.
Gire el interruptor a la posición “OFF” para apagar el
faro y la luz trasera.AT E N C I O N :_ No mantenga el faro encendido durante más de
treinta minutos con el motor parado. La batería
podría descargarse hasta el extremo de que el
motor de arranque no funcione debidamente. Si
sucediese esto, desmonte la batería y recárgue-
la. _
SBU00059
Interruptor de la bocina “”
Para hacer sonar la bocina pulse este interruptor.
EE.book Page 16 Monday, June 18, 2001 10:18 AM

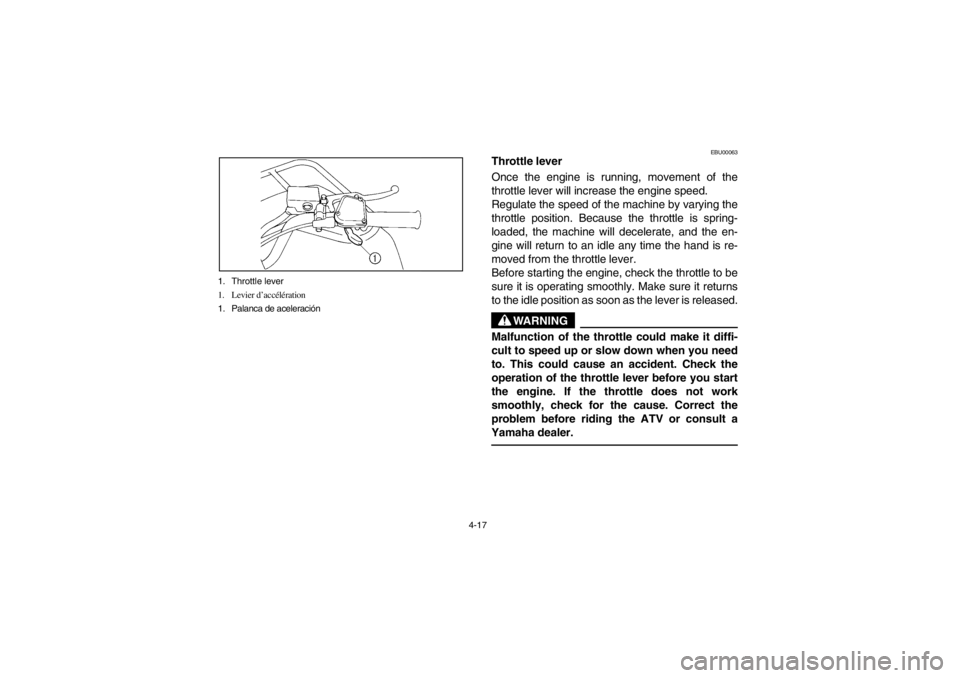

4-17 1. Throttle lever
1. Levier d’accélération
1. Palanca de aceleración
EBU00063
Throttle lever
Once the engine is running, movement of the
throttle lever will increase the engine speed.
Regulate the speed of the machine by varying the
throttle position. Because the throttle is spring-
loaded, the machine will decelerate, and the en-
gine will return to an idle any time the hand is re-
moved from the throttle lever.
Before starting the engine, check the throttle to be
sure it is operating smoothly. Make sure it returns
to the idle position as soon as the lever is released.
WARNING
Malfunction of the throttle could make it diffi-
cult to speed up or slow down when you need
to. This could cause an accident. Check the
operation of the throttle lever before you start
the engine. If the throttle does not work
smoothly, check for the cause. Correct the
problem before riding the ATV or consult a
Yamaha dealer.
EE.book Page 17 Monday, June 18, 2001 10:18 AM

4-18
FBU00063
Levier d’accélération
Dès que le moteur tourne, son régime augmente quand le
levier d’accélération est actionné.
Régler la vitesse du véhicule en faisant varier l’ouverture
des gaz. Comme le levier d’accélération est muni d’un
ressort de rappel, le véhicule ralentit et le moteur revient
au régime de ralenti dès que le levier est relâché.
Avant de mettre le moteur en marche, vérifier le bon
fonctionnement des gaz. S’assurer que le véhicule retour-
ne au régime de ralenti dès que le levier est relâché.
AVERTISSEMENT
_ Un mauvais fonctionnement du levier d’accélération
risque d’entraver l’accélération ou la décélération.
Ceci peut provoquer un accident. Vérifier le bon
fonctionnement du levier d’accélération avant de
mettre le moteur en marche. Si l’accélérateur ne fonc-
tionne pas correctement, en rechercher la cause. Cor-
riger le problème avant de conduire le véhicule ou
consulter un concessionnaire Yamaha. _
SBU00063
Palanca de aceleración
Una vez que el motor gira con, desplazando la pa-
lanca de aceleración se aumenta la velocidad de gi-
ro.
Para regular la velocidad del vehículo, varíe la posi-
ción del acelerador. Este lleva un muelle de retorno
que hace que disminuya la velocidad y el motor vuel-
va al ralentí cuando se retira la mano de la palanca
de aceleración.
Antes de poner en marcha el motor, compruebe que
el acelerador funcione con suavidad. Asegúrese de
que vuelve a la posición de ralentí cuando se suelta
la palanca.
ADVERTENCIA
Si el acelerador no funciona correctamente, pue-
de ser difícil aumentar o reducir la velocidad del
vehículo cuando se desee. Eso puede acarrear
accidentes. Compruebe el funcionamiento del
acelerador antes de poner en marcha el motor.
Si el acelerador no funciona con suavidad, averi-
güe la causa. Resuelva el problema antes de uti-
lizar la máquina, o consulte a un concesionario
Yamaha.
EE.book Page 18 Monday, June 18, 2001 10:18 AM

4-19 1. Locknut 2. Adjuster a. 12 mm
1. Contre-écrou 2. Vis de réglage
1. Contratuerca 2. Ajuste
EBU00565
Speed limiter
The speed limiter keeps the throttle from fully
opening, even when the throttle lever is pushed to
the maximum. Screwing in the adjuster limits the
maximum engine power available and decreases
the maximum speed of the ATV.
WARNING
Improper adjustment of the speed limiter and
throttle could cause throttle cable damage or
improper throttle operation. You could lose
control, have an accident or be injured. Do not
turn the speed adjuster out more than 12 mm
or the throttle cable could be damaged. Always
make sure the throttle lever free play is adjust-
ed to 3 ~ 5 mm. See page 8-55.
