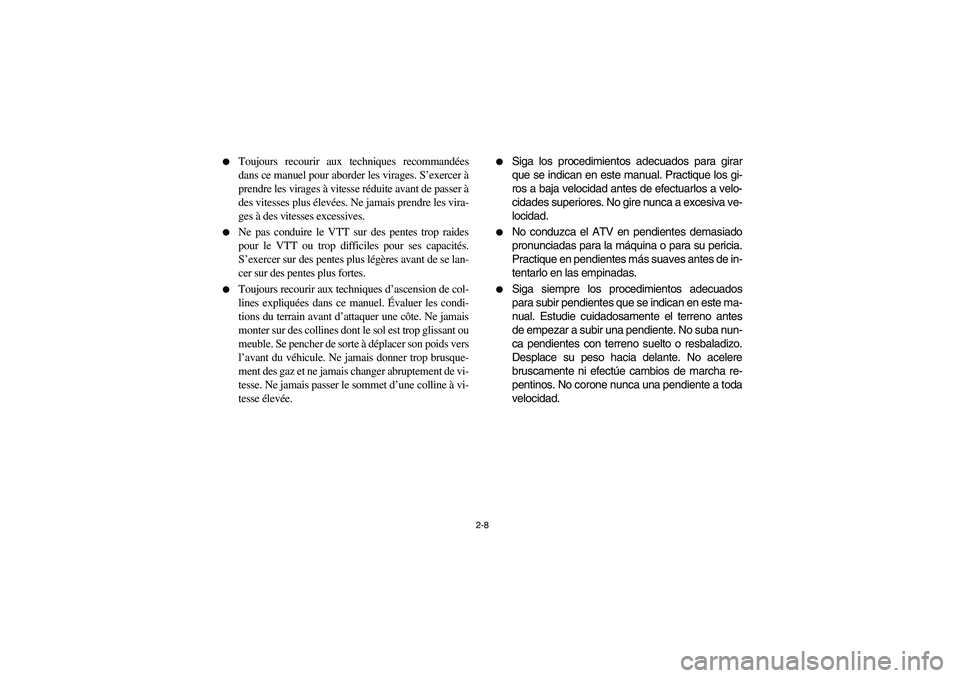

2-8

Toujours recourir aux techniques recommandées
dans ce manuel pour aborder les virages. S’exercer à
prendre les virages à vitesse réduite avant de passer à
des vitesses plus élevées. Ne jamais prendre les vira-
ges à des vitesses excessives.


Ne pas conduire le VTT sur des pentes trop raides
pour le VTT ou trop difficiles pour ses capacités.
S’exercer sur des pentes plus légères avant de se lan-
cer sur des pentes plus fortes.


Toujours recourir aux techniques d’ascension de col-
lines expliquées dans ce manuel. Évaluer les condi-
tions du terrain avant d’attaquer une côte. Ne jamais
monter sur des collines dont le sol est trop glissant ou
meuble. Se pencher de sorte à déplacer son poids vers
l’avant du véhicule. Ne jamais donner trop brusque-
ment des gaz et ne jamais changer abruptement de vi-
tesse. Ne jamais passer le sommet d’une colline à vi-
tesse élevée.


Siga los procedimientos adecuados para girar
que se indican en este manual. Practique los gi-
ros a baja velocidad antes de efectuarlos a velo-
cidades superiores. No gire nunca a excesiva ve-
locidad.


No conduzca el ATV en pendientes demasiado
pronunciadas para la máquina o para su pericia.
Practique en pendientes más suaves antes de in-
tentarlo en las empinadas.


Siga siempre los procedimientos adecuados
para subir pendientes que se indican en este ma-
nual. Estudie cuidadosamente el terreno antes
de empezar a subir una pendiente. No suba nun-
ca pendientes con terreno suelto o resbaladizo.
Desplace su peso hacia delante. No acelere
bruscamente ni efectúe cambios de marcha re-
pentinos. No corone nunca una pendiente a toda
velocidad.
U4SH6B.book Page 8 Tuesday, May 27, 2003 4:39 PM

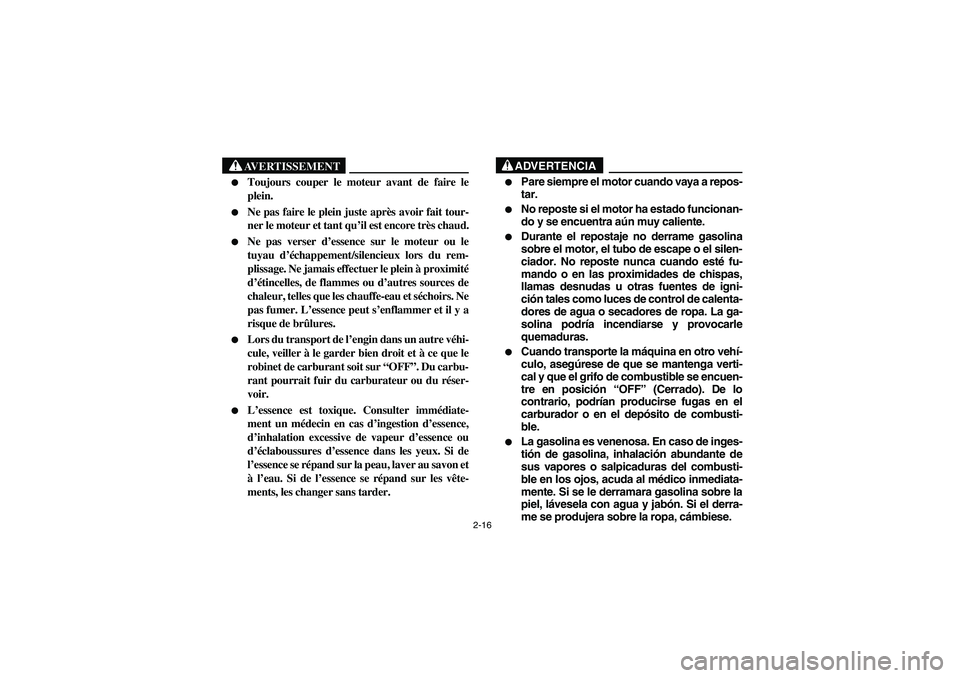

2-16
AVERTISSEMENT
_

Toujours couper le moteur avant de faire le
plein.


Ne pas faire le plein juste après avoir fait tour-
ner le moteur et tant qu’il est encore très chaud.


Ne pas verser d’essence sur le moteur ou le
tuyau d’échappement/silencieux lors du rem-
plissage. Ne jamais effectuer le plein à proximité
d’étincelles, de flammes ou d’autres sources de
chaleur, telles que les chauffe-eau et séchoirs. Ne
pas fumer. L’essence peut s’enflammer et il y a
risque de brûlures.


Lors du transport de l’engin dans un autre véhi-
cule, veiller à le garder bien droit et à ce que le
robinet de carburant soit sur “OFF”. Du carbu-
rant pourrait fuir du carburateur ou du réser-
voir.


L’essence est toxique. Consulter immédiate-
ment un médecin en cas d’ingestion d’essence,
d’inhalation excessive de vapeur d’essence ou
d’éclaboussures d’essence dans les yeux. Si de
l’essence se répand sur la peau, laver au savon et
à l’eau. Si de l’essence se répand sur les vête-
ments, les changer sans tarder.
ADVERTENCIA

Pare siempre el motor cuando vaya a repos-
tar.


No reposte si el motor ha estado funcionan-
do y se encuentra aún muy caliente.


Durante el repostaje no derrame gasolina
sobre el motor, el tubo de escape o el silen-
ciador. No reposte nunca cuando esté fu-
mando o en las proximidades de chispas,
llamas desnudas u otras fuentes de igni-
ción tales como luces de control de calenta-
dores de agua o secadores de ropa. La ga-
solina podría incendiarse y provocarle
quemaduras.


Cuando transporte la máquina en otro vehí-
culo, asegúrese de que se mantenga verti-
cal y que el grifo de combustible se encuen-
tre en posición “OFF” (Cerrado). De lo
contrario, podrían producirse fugas en el
carburador o en el depósito de combusti-
ble.


La gasolina es venenosa. En caso de inges-
tión de gasolina, inhalación abundante de
sus vapores o salpicaduras del combusti-
ble en los ojos, acuda al médico inmediata-
mente. Si se le derramara gasolina sobre la
piel, lávesela con agua y jabón. Si el derra-
me se produjera sobre la ropa, cámbiese.
U4SH6B.book Page 16 Tuesday, May 27, 2003 4:39 PM

5-26
FBU00160
Limite d’usure de pneu
Changer un pneu dont la profondeur de sculpture est ré-
duite à 3 mm.
SBU00160
Límite de desgaste de los neumáticos
Sustituya el neumático cuando la profundidad del di-
bujo de éste se haya reducido a 3 mm debido al des-
gaste.
U4SH6B.book Page 26 Tuesday, May 27, 2003 4:39 PM

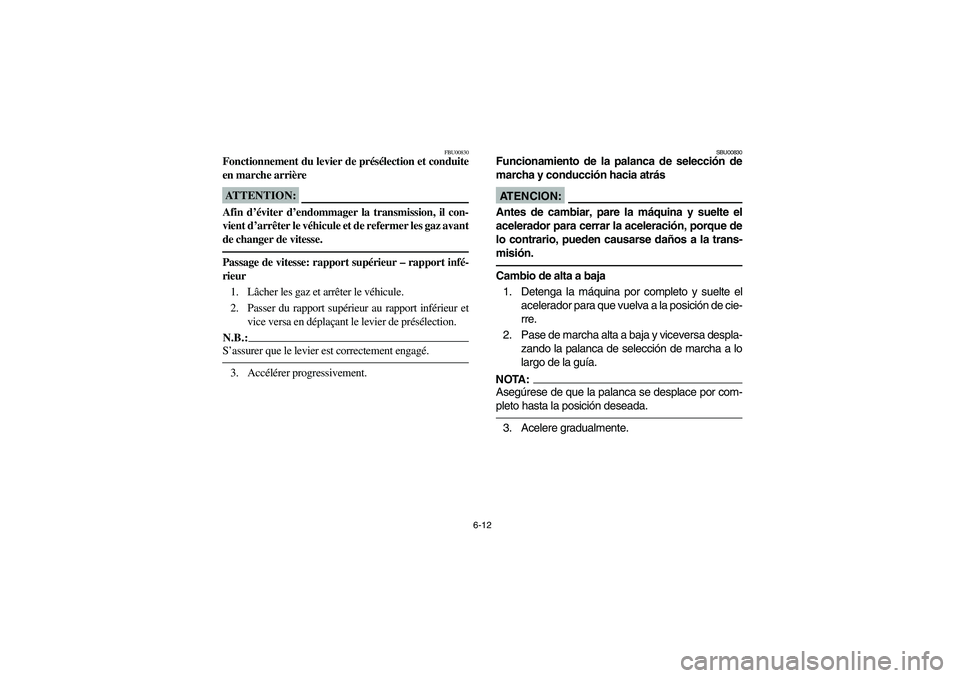

6-12
FBU00830
Fonctionnement du levier de présélection et conduite
en marche arrièreATTENTION:_ Afin d’éviter d’endommager la transmission, il con-
vient d’arrêter le véhicule et de refermer les gaz avant
de changer de vitesse. _Passage de vitesse: rapport supérieur – rapport infé-
rieur
1. Lâcher les gaz et arrêter le véhicule.
2. Passer du rapport supérieur au rapport inférieur et
vice versa en déplaçant le levier de présélection.N.B.:_ S’assurer que le levier est correctement engagé. _3. Accélérer progressivement.
SBU00830
Funcionamiento de la palanca de selección de
marcha y conducción hacia atrásAT E N C I O N :_ Antes de cambiar, pare la máquina y suelte el
acelerador para cerrar la aceleración, porque de
lo contrario, pueden causarse daños a la trans-
misión. _Cambio de alta a baja
1. Detenga la máquina por completo y suelte el
acelerador para que vuelva a la posición de cie-
rre.
2. Pase de marcha alta a baja y viceversa despla-
zando la palanca de selección de marcha a lo
largo de la guía.NOTA:_ Asegúrese de que la palanca se desplace por com-
pleto hasta la posición deseada. _3. Acelere gradualmente.
U4SH6B.book Page 12 Tuesday, May 27, 2003 4:39 PM

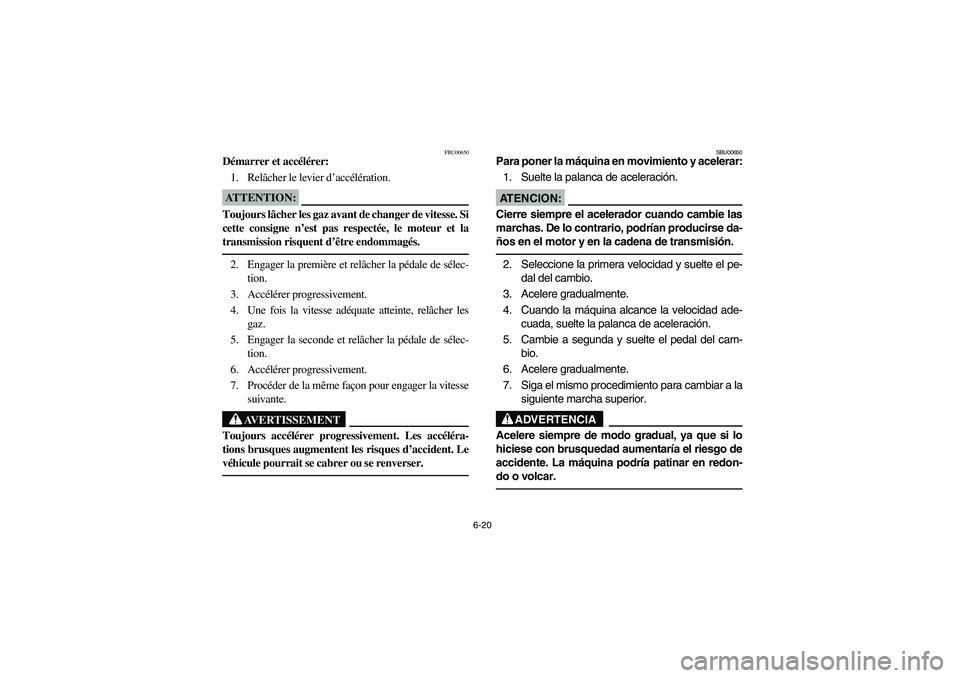

6-20
FBU00650
Démarrer et accélérer:
1. Relâcher le levier d’accélération.ATTENTION:_ Toujours lâcher les gaz avant de changer de vitesse. Si
cette consigne n’est pas respectée, le moteur et la
transmission risquent d’être endommagés. _2. Engager la première et relâcher la pédale de sélec-
tion.
3. Accélérer progressivement.
4. Une fois la vitesse adéquate atteinte, relâcher les
gaz.
5. Engager la seconde et relâcher la pédale de sélec-
tion.
6. Accélérer progressivement.
7. Procéder de la même façon pour engager la vitesse
suivante.
AVERTISSEMENT
_ Toujours accélérer progressivement. Les accéléra-
tions brusques augmentent les risques d’accident. Le
véhicule pourrait se cabrer ou se renverser. _
SBU00650
Para poner la máquina en movimiento y acelerar:
1. Suelte la palanca de aceleración.AT E N C I O N :Cierre siempre el acelerador cuando cambie las
marchas. De lo contrario, podrían producirse da-
ños en el motor y en la cadena de transmisión.2. Seleccione la primera velocidad y suelte el pe-
dal del cambio.
3. Acelere gradualmente.
4. Cuando la máquina alcance la velocidad ade-
cuada, suelte la palanca de aceleración.
5. Cambie a segunda y suelte el pedal del cam-
bio.
6. Acelere gradualmente.
7. Siga el mismo procedimiento para cambiar a la
siguiente marcha superior.
ADVERTENCIA
Acelere siempre de modo gradual, ya que si lo
hiciese con brusquedad aumentaría el riesgo de
accidente. La máquina podría patinar en redon-
do o volcar.
U4SH6B.book Page 20 Tuesday, May 27, 2003 4:39 PM

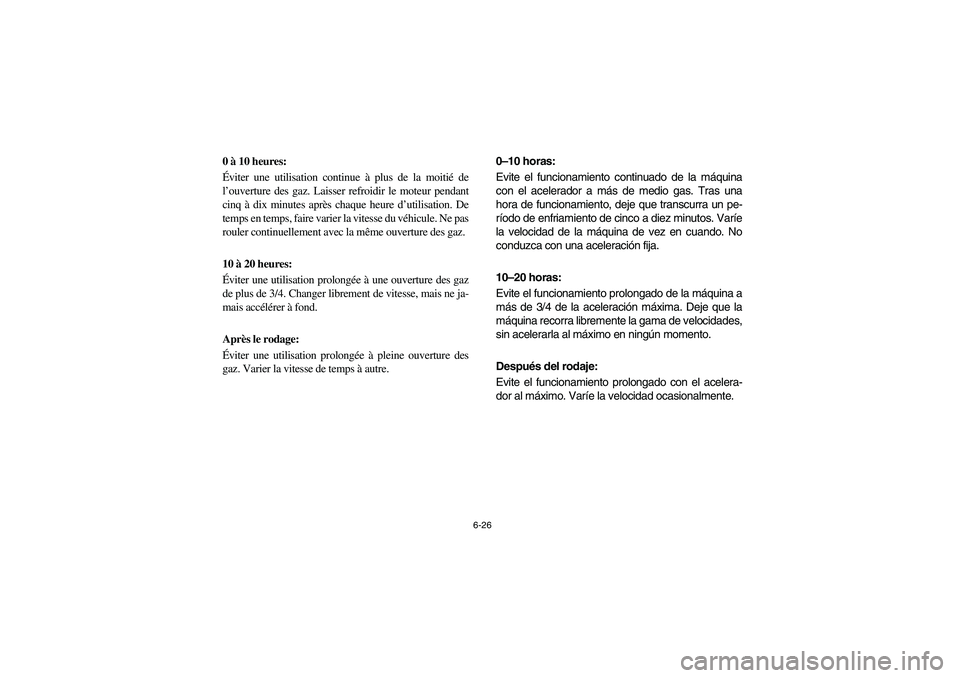

6-26
0 à 10 heures:
Éviter une utilisation continue à plus de la moitié de
l’ouverture des gaz. Laisser refroidir le moteur pendant
cinq à dix minutes après chaque heure d’utilisation. De
temps en temps, faire varier la vitesse du véhicule. Ne pas
rouler continuellement avec la même ouverture des gaz.
10 à 20 heures:
Éviter une utilisation prolongée à une ouverture des gaz
de plus de 3/4. Changer librement de vitesse, mais ne ja-
mais accélérer à fond.
Après le rodage:
Éviter une utilisation prolongée à pleine ouverture des
gaz. Varier la vitesse de temps à autre. 0–10 horas:
Evite el funcionamiento continuado de la máquina
con el acelerador a más de medio gas. Tras una
hora de funcionamiento, deje que transcurra un pe-
ríodo de enfriamiento de cinco a diez minutos. Varíe
la velocidad de la máquina de vez en cuando. No
conduzca con una aceleración fija.
10–20 horas:
Evite el funcionamiento prolongado de la máquina a
más de 3/4 de la aceleración máxima. Deje que la
máquina recorra libremente la gama de velocidades,
sin acelerarla al máximo en ningún momento.
Después del rodaje:
Evite el funcionamiento prolongado con el acelera-
dor al máximo. Varíe la velocidad ocasionalmente. U4SH6B.book Page 26 Tuesday, May 27, 2003 4:39 PM

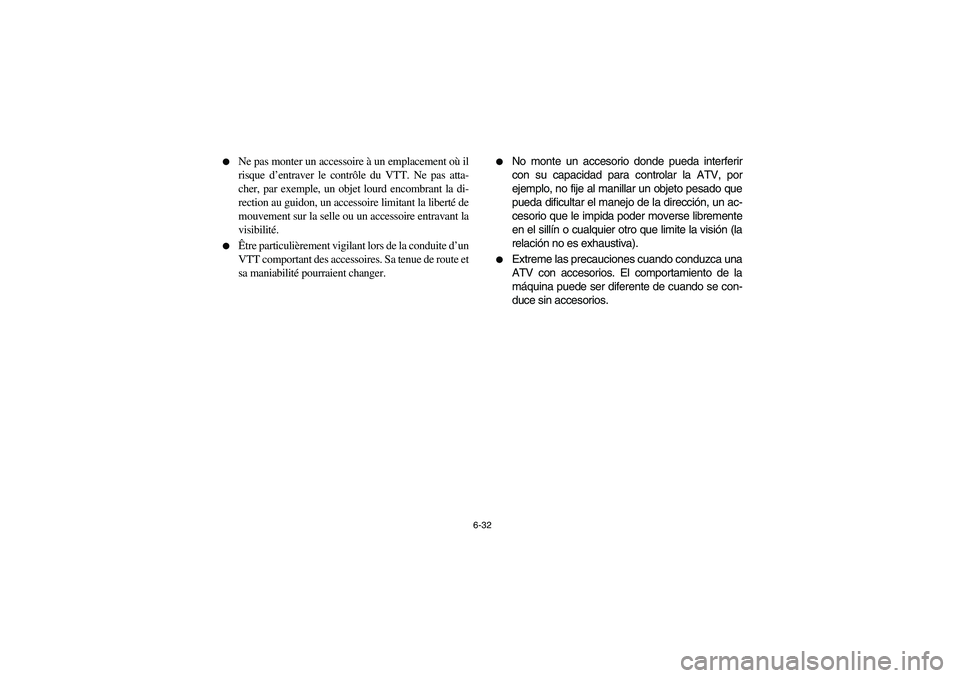

6-32

Ne pas monter un accessoire à un emplacement où il
risque d’entraver le contrôle du VTT. Ne pas atta-
cher, par exemple, un objet lourd encombrant la di-
rection au guidon, un accessoire limitant la liberté de
mouvement sur la selle ou un accessoire entravant la
visibilité.


Être particulièrement vigilant lors de la conduite d’un
VTT comportant des accessoires. Sa tenue de route et
sa maniabilité pourraient changer.


No monte un accesorio donde pueda interferir
con su capacidad para controlar la ATV, por
ejemplo, no fije al manillar un objeto pesado que
pueda dificultar el manejo de la dirección, un ac-
cesorio que le impida poder moverse libremente
en el sillín o cualquier otro que limite la visión (la
relación no es exhaustiva).


Extreme las precauciones cuando conduzca una
ATV con accesorios. El comportamiento de la
máquina puede ser diferente de cuando se con-
duce sin accesorios.
U4SH6B.book Page 32 Tuesday, May 27, 2003 4:39 PM

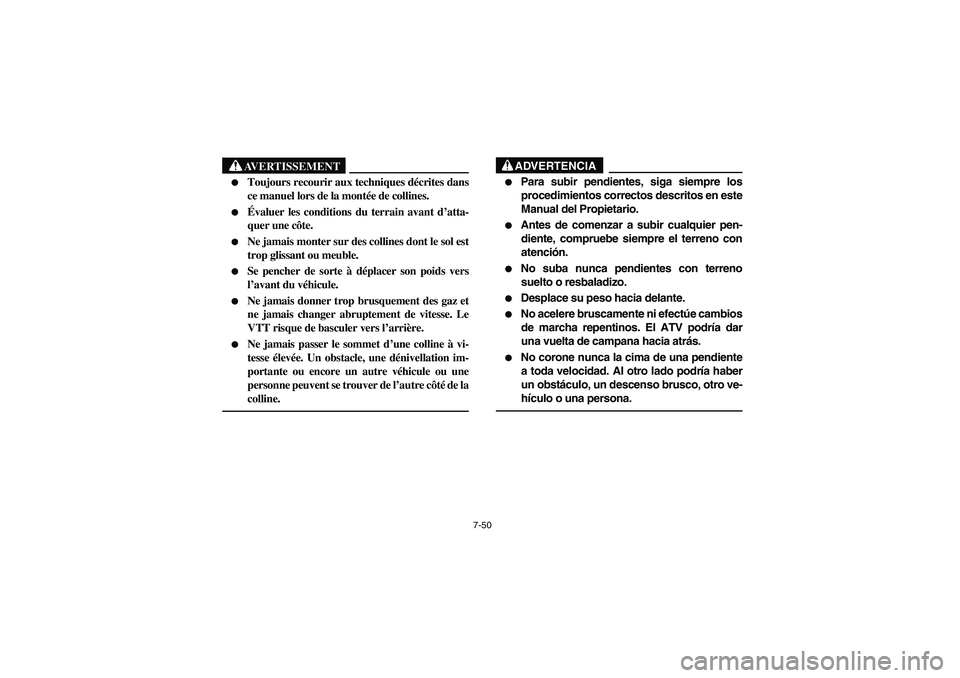

7-50
AVERTISSEMENT
_

Toujours recourir aux techniques décrites dans
ce manuel lors de la montée de collines.


Évaluer les conditions du terrain avant d’atta-
quer une côte.


Ne jamais monter sur des collines dont le sol est
trop glissant ou meuble.


Se pencher de sorte à déplacer son poids vers
l’avant du véhicule.


Ne jamais donner trop brusquement des gaz et
ne jamais changer abruptement de vitesse. Le
VTT risque de basculer vers l’arrière.


Ne jamais passer le sommet d’une colline à vi-
tesse élevée. Un obstacle, une dénivellation im-
portante ou encore un autre véhicule ou une
personne peuvent se trouver de l’autre côté de la
colline.
_
ADVERTENCIA
_

Para subir pendientes, siga siempre los
procedimientos correctos descritos en este
Manual del Propietario.


Antes de comenzar a subir cualquier pen-
diente, compruebe siempre el terreno con
atención.


No suba nunca pendientes con terreno
suelto o resbaladizo.


Desplace su peso hacia delante.


No acelere bruscamente ni efectúe cambios
de marcha repentinos. El ATV podría dar
una vuelta de campana hacia atrás.


No corone nunca la cima de una pendiente
a toda velocidad. Al otro lado podría haber
un obstáculo, un descenso brusco, otro ve-
hículo o una persona.
_
U4SH6B.book Page 50 Tuesday, May 27, 2003 4:39 PM

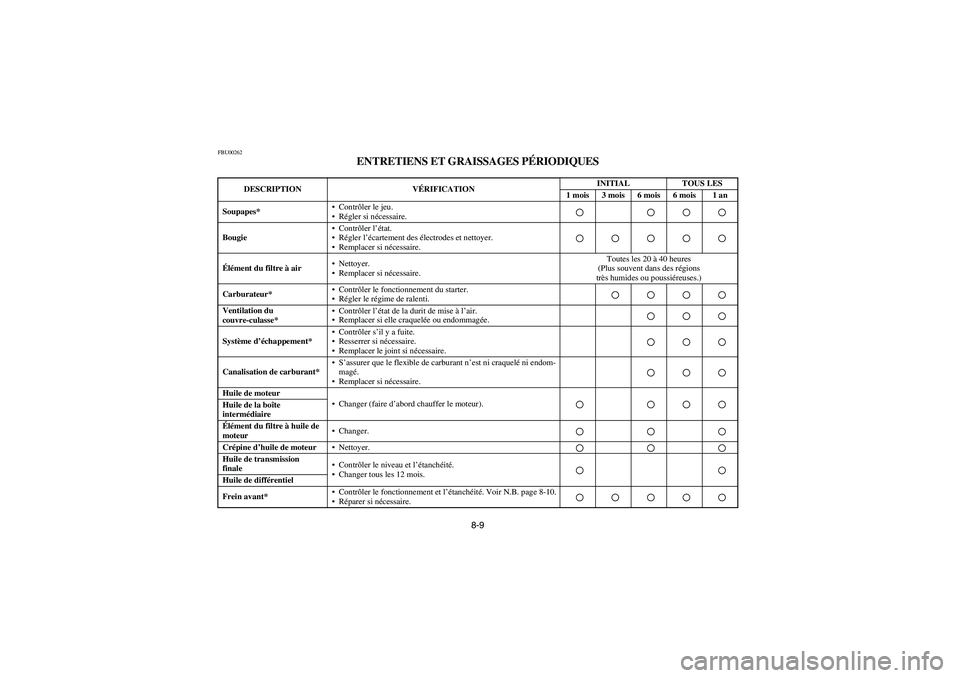

8-9
FBU00262
ENTRETIENS ET GRAISSAGES PÉRIODIQUES
DESCRIPTION VÉRIFICATIONINITIAL TOUS LES
1 mois 3 mois 6 mois 6 mois 1 an
Soupapes*Contrôler le jeu.
Régler si nécessaire.
BougieContrôler l’état.
Régler l’écartement des électrodes et nettoyer.
Remplacer si nécessaire.Élément du filtre à airNettoyer.
Remplacer si nécessaire.Toutes les 20 à 40 heures
(Plus souvent dans des régions
très humides ou poussiéreuses.)
Carburateur*Contrôler le fonctionnement du starter.
Régler le régime de ralenti.Ventilation du
couvre-culasse*Contrôler l’état de la durit de mise à l’air.
Remplacer si elle craquelée ou endommagée.Système d’échappement*Contrôler s’il y a fuite.
Resserrer si nécessaire.
Remplacer le joint si nécessaire.Canalisation de carburant*S’assurer que le flexible de carburant n’est ni craquelé ni endom-
magé.
Remplacer si nécessaire.Huile de moteur
Changer (faire d’abord chauffer le moteur).Huile de la boîte
intermédiaire
Élément du filtre à huile de
moteurChanger.Crépine d’huile de moteur
Nettoyer.Huile de transmission
finaleContrôler le niveau et l’étanchéité.
Changer tous les 12 mois.Huile de différentiel
Frein avant*Contrôler le fonctionnement et l’étanchéité. Voir N.B. page 8-10.
Réparer si nécessaire.U4SH6B.book Page 9 Tuesday, May 27, 2003 4:39 PM

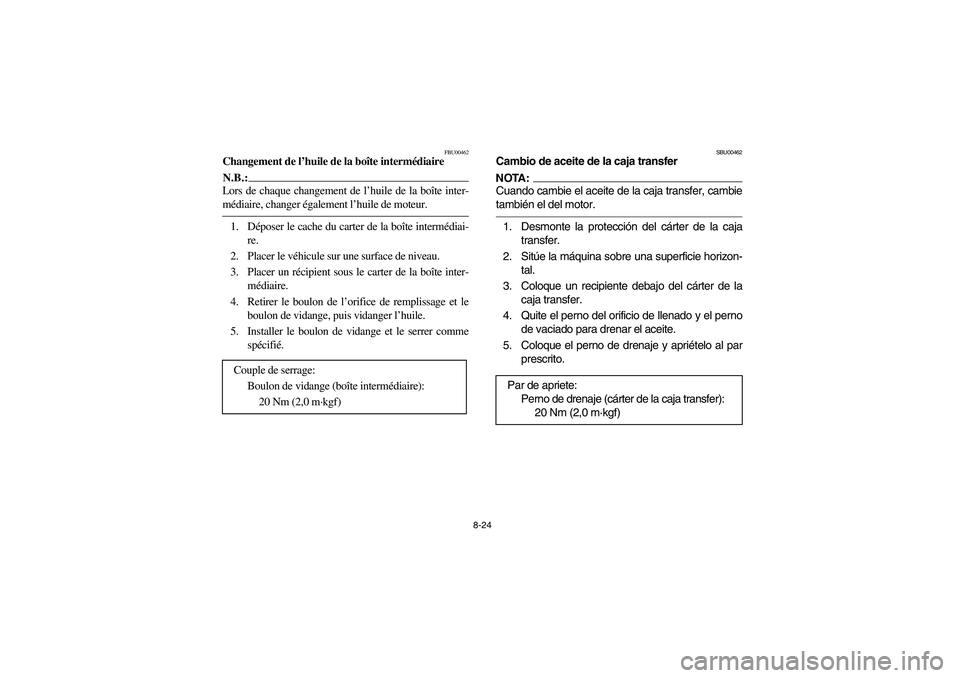

8-24
FBU00462
Changement de l’huile de la boîte intermédiaireN.B.:_ Lors de chaque changement de l’huile de la boîte inter-
médiaire, changer également l’huile de moteur. _1. Déposer le cache du carter de la boîte intermédiai-
re.
2. Placer le véhicule sur une surface de niveau.
3. Placer un récipient sous le carter de la boîte inter-
médiaire.
4. Retirer le boulon de l’orifice de remplissage et le
boulon de vidange, puis vidanger l’huile.
5. Installer le boulon de vidange et le serrer comme
spécifié.
Couple de serrage:
Boulon de vidange (boîte intermédiaire):
20 Nm (2,0 m·kgf)
SBU00462
Cambio de aceite de la caja transferNOTA:Cuando cambie el aceite de la caja transfer, cambie
también el del motor.1. Desmonte la protección del cárter de la caja
transfer.
2. Sitúe la máquina sobre una superficie horizon-
tal.
3. Coloque un recipiente debajo del cárter de la
caja transfer.
4. Quite el perno del orificio de llenado y el perno
de vaciado para drenar el aceite.
5. Coloque el perno de drenaje y apriételo al par
prescrito.
Par de apriete:
Perno de drenaje (cárter de la caja transfer):
20 Nm (2,0 m·kgf)
U4SH6B.book Page 24 Tuesday, May 27, 2003 4:39 PM
