YAMAHA BIG BEAR PRO 400 2005 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2005, Model line: BIG BEAR PRO 400, Model: YAMAHA BIG BEAR PRO 400 2005Pages: 398, tamaño PDF: 16.52 MB
Page 391 of 398
10-22

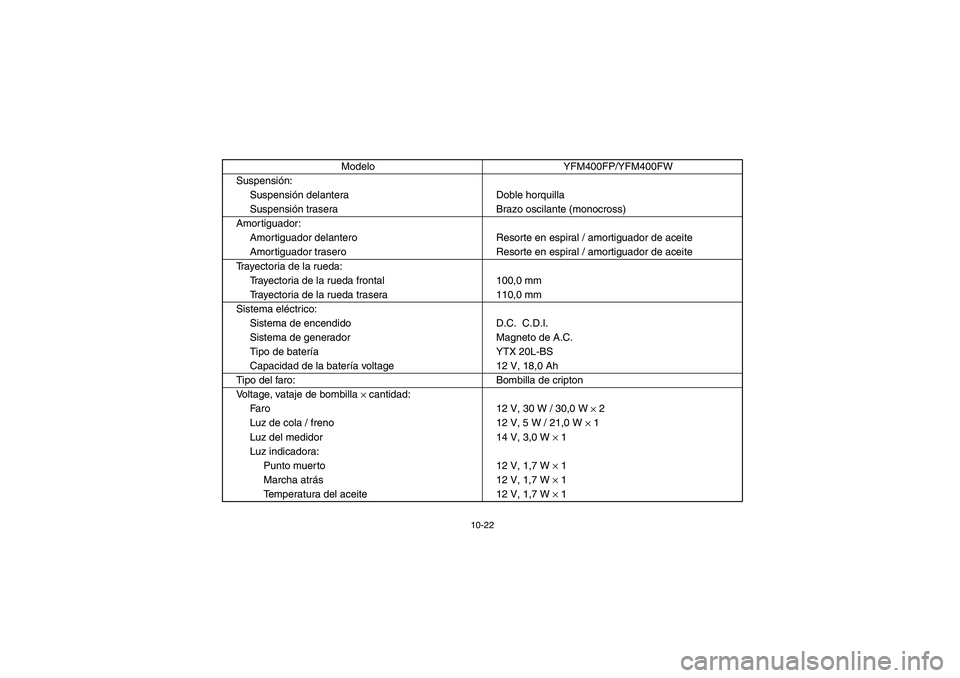

Suspensión:
Suspensión delantera Doble horquilla
Suspensión trasera Brazo oscilante (monocross)
Amortiguador:
Amortiguador delantero Resorte en espiral / amortiguador de aceite
Amortiguador trasero Resorte en espiral / amortiguador de aceite
Trayectoria de la rueda:
Trayectoria de la rueda frontal 100,0 mm
Trayectoria de la rueda trasera 110,0 mm
Sistema eléctrico:
Sistema de encendido D.C. C.D.I.
Sistema de generador Magneto de A.C.
Tipo de batería YTX 20L-BS
Capacidad de la batería voltage 12 V, 18,0 Ah
Tipo del faro: Bombilla de cripton
Voltage, vataje de bombilla
× cantidad:
Faro 12 V, 30 W / 30,0 W
× 2
Luz de cola / freno 12 V, 5 W / 21,0 W
× 1
Luz del medidor 14 V, 3,0 W
× 1
Luz indicadora:
Punto muerto 12 V, 1,7 W
× 1
Marcha atrás 12 V, 1,7 W
× 1
Temperatura del aceite 12 V, 1,7 W
× 1 Modelo YFM400FP/YFM400FW
U1C160.book Page 22 Wednesday, May 12, 2004 4:55 PM
Page 392 of 398
10-23

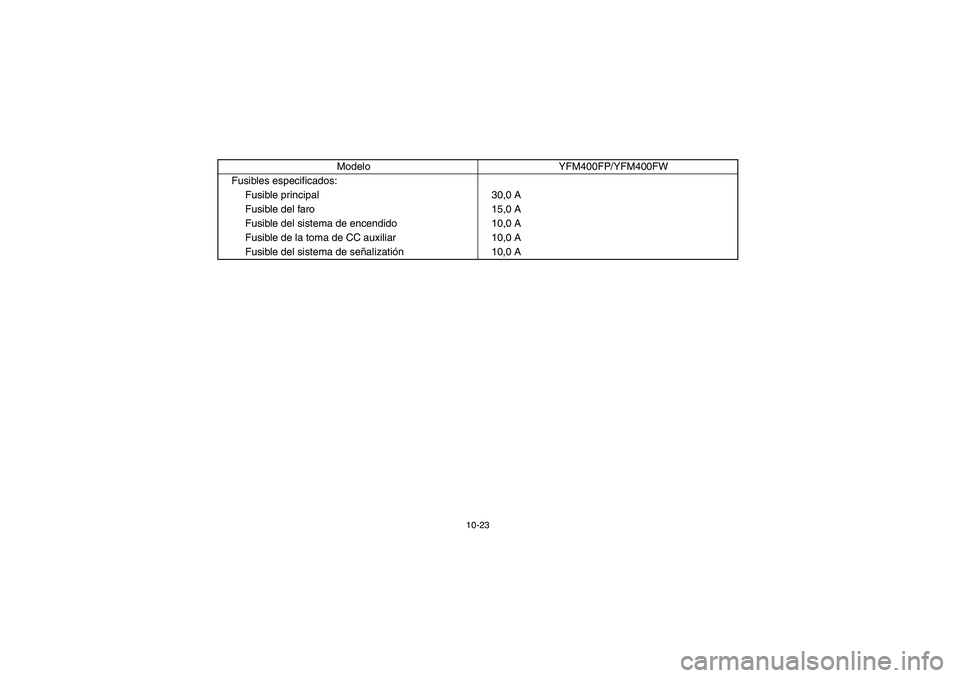

Fusibles especificados:
Fusible principal 30,0 A
Fusible del faro 15,0 A
Fusible del sistema de encendido 10,0 A
Fusible de la toma de CC auxiliar 10,0 A
Fusible del sistema de señalizatión 10,0 AModelo YFM400FP/YFM400FW
E-10-S.fm Page 23 Wednesday, May 12, 2004 5:58 PM
Page 393 of 398
U1C160.book Page 24 Wednesday, May 12, 2004 4:55 PM
Page 394 of 398
11-1
EBU01070

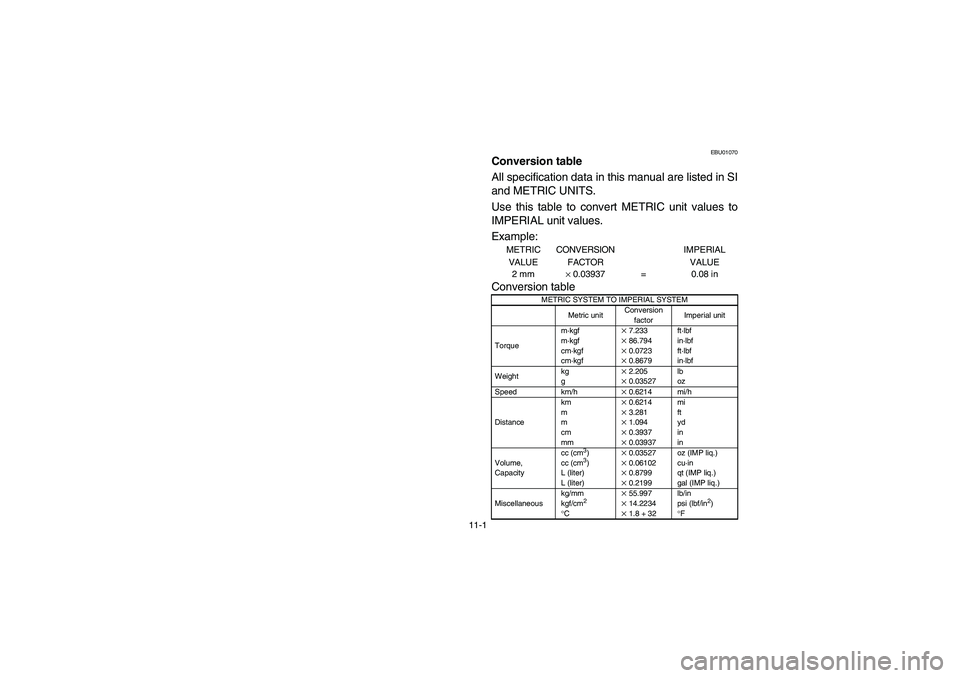

Conversion tableACS-02EAll specification data in this manual are listed in SI
and METRIC UNITS.
Use this table to convert METRIC unit values to
IMPERIAL unit values.
Example:
METRIC
VALUECONVERSION
FACTORIMPERIAL
VALUE
2 mm× 0.03937 = 0.08 in
Conversion table
METRIC SYSTEM TO IMPERIAL SYSTEM
Metric unitConversion
factorImperial unit
Torquem·kgf
m·kgf
cm·kgf
cm·kgf
× 7.233× 86.794× 0.0723× 0.8679ft·lbf
in·lbf
ft·lbf
in·lbf
Weightkg
g× 2.205× 0.03527lb
oz
Speed km/h× 0.6214 mi/h
Distancekm
m
m
cm
mm× 0.6214× 3.281× 1.094× 0.3937× 0.03937mi
ft
yd
in
in
Volume,
Capacitycc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0.03527× 0.06102× 0.8799× 0.2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Miscellaneouskg/mm
kgf/cm
2
°
C
× 55.997× 14.2234× 1.8 + 32 lb/in
psi (lbf/in
2)
°
F
U1C160.book Page 1 Wednesday, May 12, 2004 4:55 PM
Page 395 of 398
11-2
11
FBU01070

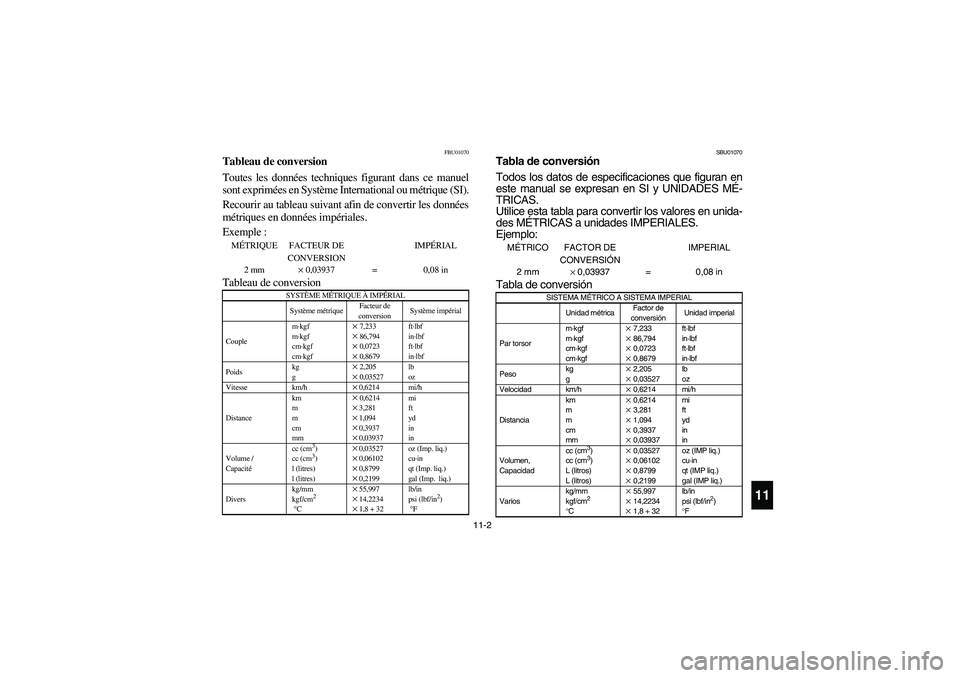

Tableau de conversionACS-02FToutes les données techniques figurant dans ce manuel
sont exprimées en Système International ou métrique (SI).
Recourir au tableau suivant afin de convertir les données
métriques en données impériales.
Exemple :MÉTRIQUE FACTEUR DE
CONVERSIONIMPÉRIAL
2 mm×
0,03937 = 0,08 inTableau de conversion
SYSTÈME MÉTRIQUE À IMPÉRIAL
Système métriqueFacteur de
conversionSystème impérial
Couplem·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Poidskg
g× 2,205× 0,03527lb
oz
Vitesse km/h× 0,6214 mi/h
Distancekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume /
Capacitécc (cm
3)
cc (cm3)
l (litres)
l (litres)
× 0,03527× 0,06102× 0,8799× 0,2199oz (Imp. liq.)
cu·in
qt (Imp. liq.)
gal (Imp. liq.)
Diverskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
SBU01070
Tabla de conversiónACS-02STodos los datos de especificaciones que figuran en
este manual se expresan en SI y UNIDADES MÉ-
TRICAS.
Utilice esta tabla para convertir los valores en unida-
des MÉTRICAS a unidades IMPERIALES.
Ejemplo:MÉTRICO FACTOR DE
CONVERSIÓNIMPERIAL
2 mm× 0,03937 = 0,08 inTabla de conversión
SISTEMA MÉTRICO A SISTEMA IMPERIAL
Unidad métricaFactor de
conversiónUnidad imperial
Par torsorm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Pesokg
g× 2,205× 0,03527lb
oz
Velocidad km/h× 0,6214 mi/h
Distanciakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumen,
Capacidadcc (cm
3)
cc (cm3)
L (litros)
L (litros)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Varioskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
U1C160.book Page 2 Wednesday, May 12, 2004 4:55 PM
Page 396 of 398
B6.fm Page 1 Monday, June 18, 2001 11:18 AM
Page 397 of 398
B6.fm Page 1 Monday, June 18, 2001 11:18 AM
Page 398 of 398

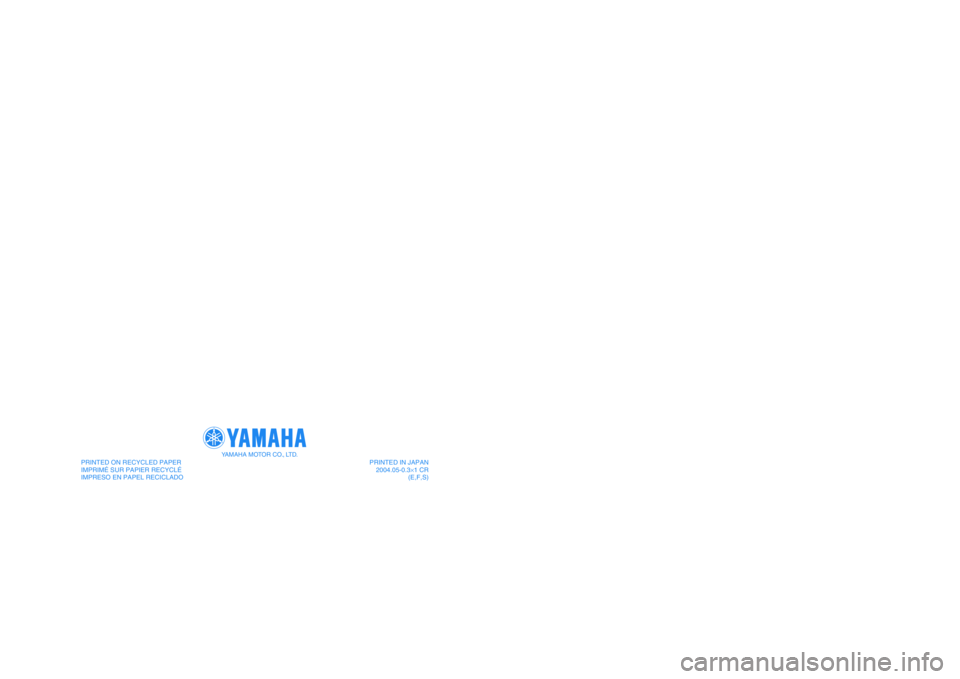

PRINTED IN JAPAN
2004.05-0.3×1 CR
(E,F,S) PRINTED ON RECYCLED PAPER
IMPRIMÉ SUR PAPIER RECYCLÉ
IMPRESO EN PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
1C1-28199-60
YFM400FPT
YFM400FWT
OWNER’S MANUAL
MANUEL DU PROPRIÉTAIRE
MANUAL DEL PROPIETARIO
