10-1
SPECIFICATIONS
Model YFA1
Dimensions:
Overall length 1,640 mm
Overall width 965 mm
Overall height 980 mm
Seat height 690 mm
Wheelbase 1,080 mm
Minimum ground clearance 145 mm
Minimum turning radius 2,900 mm
Basic weight:With oil and full fuel tank 144 kg
Engine:
Engine type Air-cooled, 4-stroke, SOHC
Cylinder arrangement Singlel cylinder, Forward-inclined
Displacement 124 cm
3
Bore × stroke 49 ×66 mm
Compression ratio 9.0 : 1
Starting system Electric starter
Lubrication system Wet sump
EBU00428
5VJ-9-60-09~11 3/26/02 9:18 PM Page 12

10-6

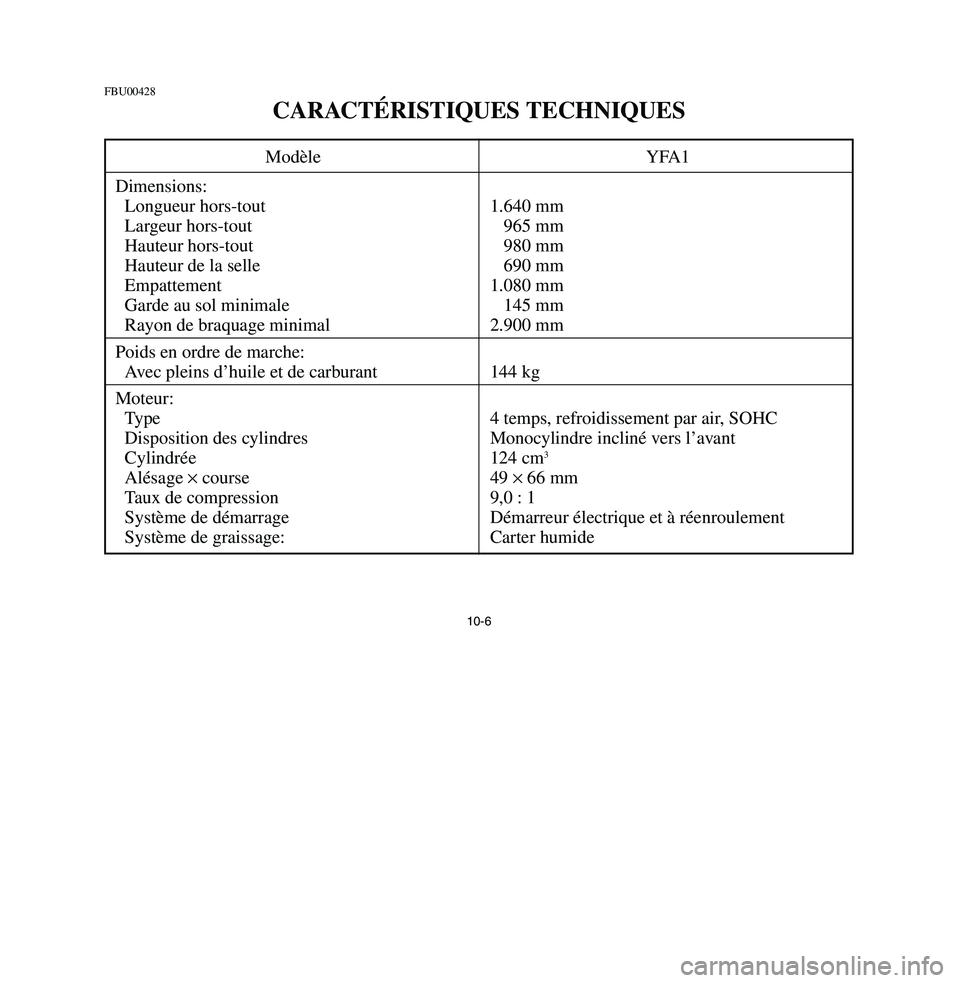

CARACTÉRISTIQUES TECHNIQUESModèle YFA1
Dimensions:
Longueur hors-tout 1.640 mm
Largeur hors-tout 965 mm
Hauteur hors-tout 980 mm
Hauteur de la selle 690 mm
Empattement 1.080 mm
Garde au sol minimale 145 mm
Rayon de braquage minimal 2.900 mm
Poids en ordre de marche:Avec pleins d’huile et de carburant 144 kg
Moteur:
Type 4 temps, refroidissement par air, SOHC
Disposition des cylindres Monocylindre incliné vers l’avant
Cylindrée 124 cm
3
Alésage ×course 49 ×66 mm
Taux de compression 9,0 : 1
Système de démarrage Démarreur électrique et à réenroulement
Système de graissage: Carter humide
FBU00428
