Page 96 of 396

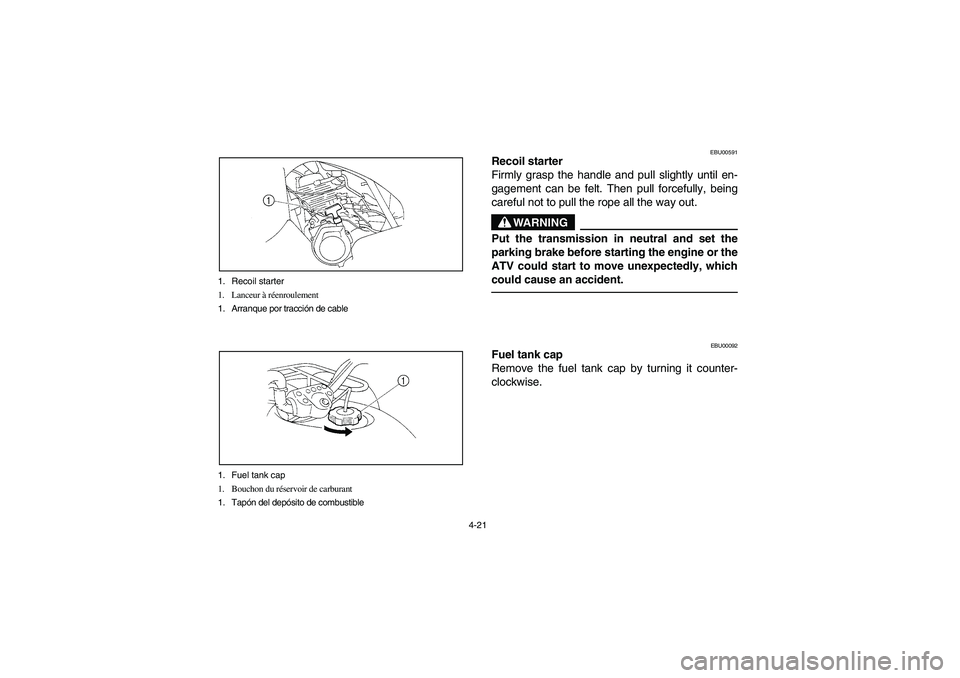

4-21 1. Recoil starter
1. Lanceur à réenroulement
1. Arranque por tracción de cable
1. Fuel tank cap
1. Bouchon du réservoir de carburant
1. Tapón del depósito de combustible
EBU00591
Recoil starter
Firmly grasp the handle and pull slightly until en-
gagement can be felt. Then pull forcefully, being
careful not to pull the rope all the way out.
WARNING
Put the transmission in neutral and set the
parking brake before starting the engine or the
ATV could start to move unexpectedly, which
could cause an accident.
EBU00092
Fuel tank cap
Remove the fuel tank cap by turning it counter-
clockwise.
EE.book Page 21 Friday, May 27, 2005 5:00 PM
Page 264 of 396

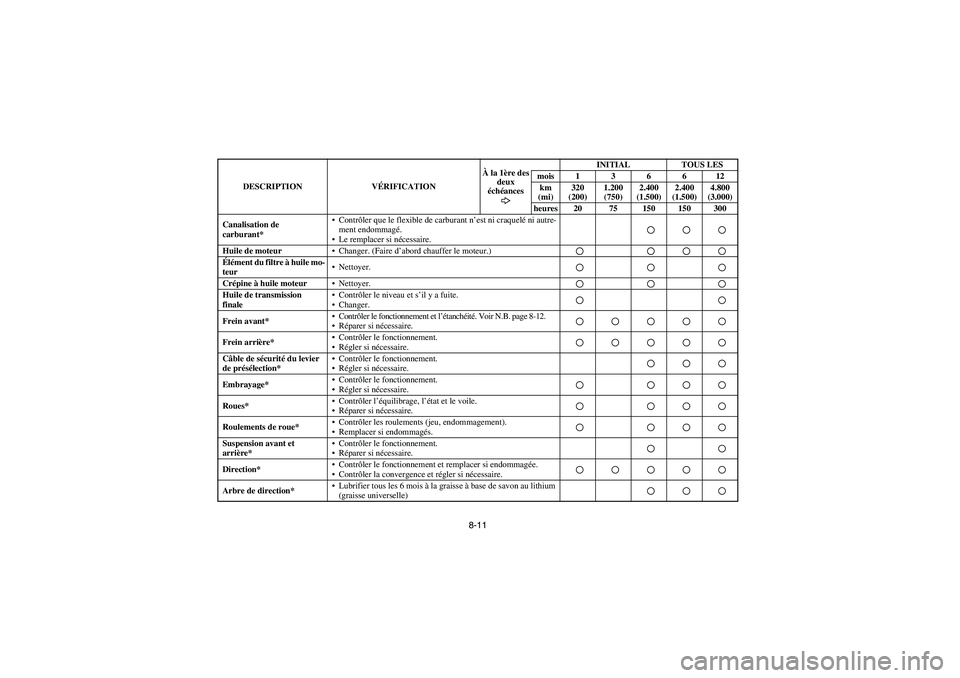

8-11
Canalisation de
carburant*Contrôler que le flexible de carburant n’est ni craquelé ni autre-
ment endommagé.
Le remplacer si nécessaire.Huile de moteurChanger. (Faire d’abord chauffer le moteur.)Élément du filtre à huile mo-
teurNettoyer.Crépine à huile moteurNettoyer.Huile de transmission
finaleContrôler le niveau et s’il y a fuite.
Changer.Frein avant*Contrôler le fonctionnement et l’étanchéité. Voir N.B. page 8-12.
Réparer si nécessaire.Frein arrière*Contrôler le fonctionnement.
Régler si nécessaire.Câble de sécurité du levier
de présélection*Contrôler le fonctionnement.
Régler si nécessaire.Embrayage*Contrôler le fonctionnement.
Régler si nécessaire.Roues*Contrôler l’équilibrage, l’état et le voile.
Réparer si nécessaire.Roulements de roue*Contrôler les roulements (jeu, endommagement).
Remplacer si endommagés.Suspension avant et
arrière*Contrôler le fonctionnement.
Réparer si nécessaire.Direction*Contrôler le fonctionnement et remplacer si endommagée.
Contrôler la convergence et régler si nécessaire.Arbre de direction*Lubrifier tous les 6 mois à la graisse à base de savon au lithium
(graisse universelle)
DESCRIPTION VÉRIFICATIONÀ la 1ère des
deux
échéancesINITIAL TOUS LES
mois136612
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
heures 20 75 150 150 300
EE.book Page 11 Friday, May 27, 2005 5:00 PM
Page 284 of 396
8-31 1. Final gear oil
2. Correct oil level
3. Final gear oil filler bolt
1. Huile de transmission finale
2. Niveau d’huile correct
3. Boulon de l’orifice de remplissage du carter de transmission finale
1. Aceite de la transmisión final
2. Nivel de aceite exacto
3. Perno del orificio de llenado de aceite de la transmisión final
EBU11453
Final gear oil
Checking the final gear oil
1. Place the ATV on a level surface.
2. Remove the oil filler bolt, and then check the
oil level in the final gear case.NOTE:_ The oil level should be at the brim of the filler hole. _3. If the oil is below the brim of the filler hole,
add sufficient oil of the recommended type to
raise it to the correct level.CAUTION:_ Be sure no foreign material enters the final
gear case. _4. Install the oil filler bolt, and then tighten it to
the specified torque.
Tightening torque:
Final gear oil filler bolt:
23 Nm (2.3 m·kgf)
EE.book Page 31 Friday, May 27, 2005 5:00 PM
Page 286 of 396
8-33 1. Final gear case cover 2. Bolt (× 2)
1. Couvercle du carter de transmission finale 2. Boulon (× 2)
1. Cubierta del cárter de la transmisión final 2. Perno (× 2)
1. Final gear oil drain bolt
1. Boulon de vidange du carter de transmission finale
1. Perno de drenaje del aceite del cárter de la transmisión final
Replacing the final gear oil
1. Remove the final gear case cover by remov-
ing the bolts.
2. Place the ATV on a level surface.
3. Place a container under the final gear case to
collect the used oil.
4. Remove the oil filler bolt and the drain bolt to
drain the oil.
5. Install the drain bolt, and then tighten it to the
specified torque.
6. Add the recommended final gear oil to the
brim of the filler hole. Tightening torque:
Final gear oil drain bolt:
23 Nm (2.3 m·kgf)
Recommended oil:
SAE 80 API GL-4 Hypoid gear oil
Oil quantity:
0.25 L
EE.book Page 33 Friday, May 27, 2005 5:00 PM
