COMMANDES ET INSTRUMENTS
3-7
2
34
5
6
7
8
9

FAU12950

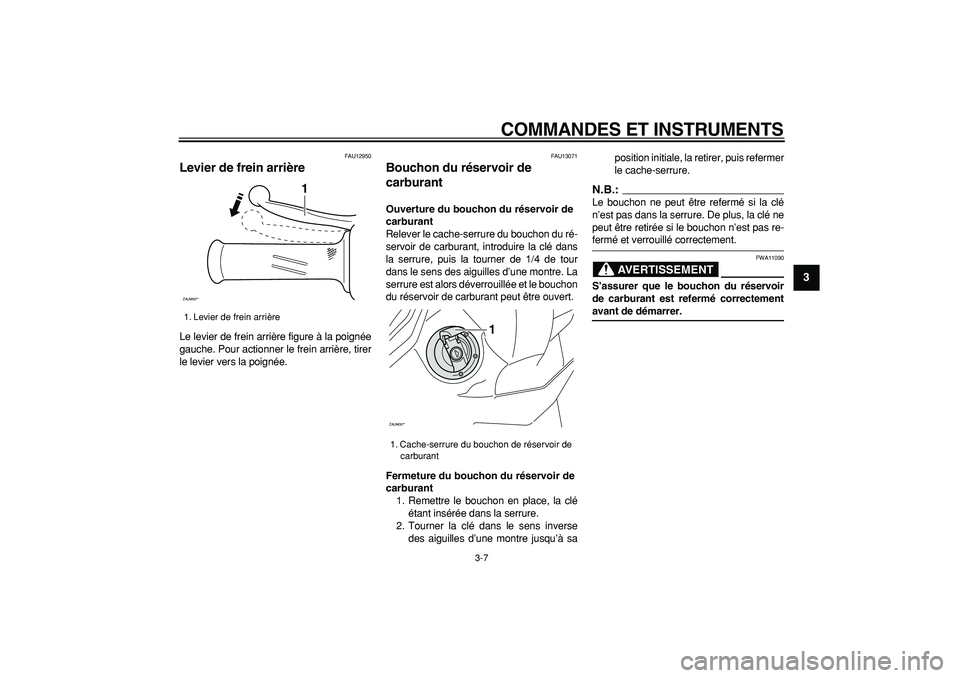

Levier de frein arrière
Le levier de frein arrière figure à la poignée
gauche. Pour actionner le frein arrière, tirer
le levier vers la poignée.
FAU13071
Bouchon du réservoir de
carburant
Ouverture du bouchon du réservoir de
carburant
Relever le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tourner de 1/4 de tour
dans le sens des aiguilles d’une montre. La
serrure est alors déverrouillée et le bouchon
du réservoir de carburant peut être ouvert.
Fermeture du bouchon du réservoir de
carburant
1. Remettre le bouchon en place, la clé
étant insérée dans la serrure.
2. Tourner la clé dans le sens inverse
des aiguilles d’une montre jusqu’à saposition initiale, la retirer, puis refermer
le cache-serrure.
N.B.:

Le bouchon ne peut être refermé si la clé
n’est pas dans la serrure. De plus, la clé ne
peut être retirée si le bouchon n’est pas re-
fermé et verrouillé correctement.
AVERTISSEMENT

FWA11090
S’assurer que le bouchon du réservoir
de carburant est refermé correctement
avant de démarrer.
1. Levier de frein arrière
ZAUM00**
1

1. Cache-serrure du bouchon de réservoir de
carburant
ZAUM00**
1

COMMANDES ET INSTRUMENTS
3-8
1
2
3
4
5
6
7
8
9

FAU13220

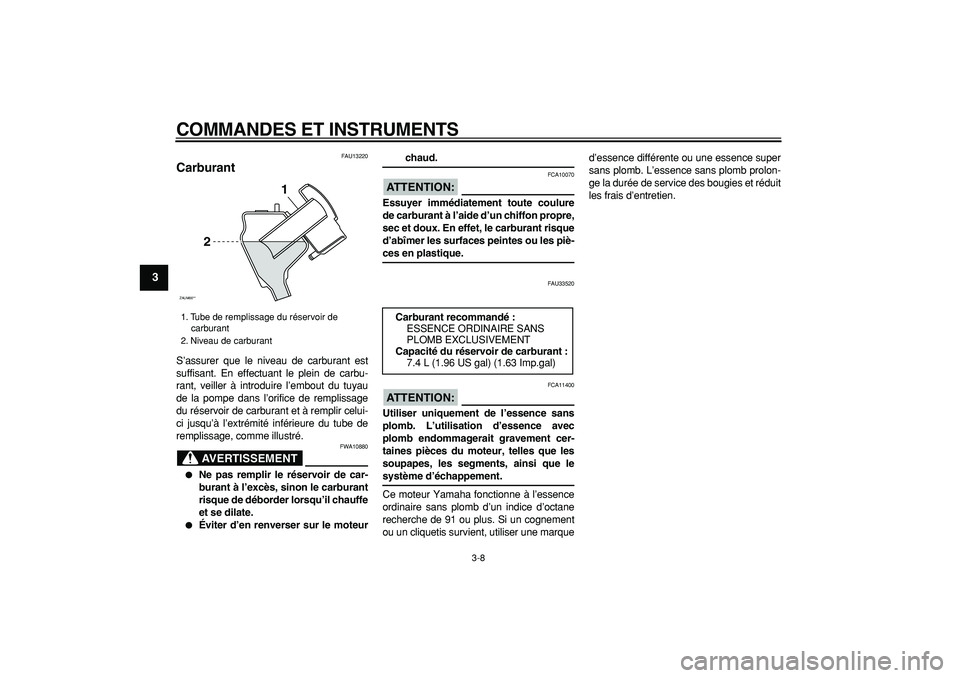

Carburant
S’assurer que le niveau de carburant est
suffisant. En effectuant le plein de carbu-
rant, veiller à introduire l’embout du tuyau
de la pompe dans l’orifice de remplissage
du réservoir de carburant et à remplir celui-
ci jusqu’à l’extrémité inférieure du tube de
remplissage, comme illustré.
AVERTISSEMENT

FWA10880

Ne pas remplir le réservoir de car-
burant à l’excès, sinon le carburant
risque de déborder lorsqu’il chauffe
et se dilate.

Éviter d’en renverser sur le moteur
chaud.
ATTENTION:

FCA10070
Essuyer immédiatement toute coulure
de carburant à l’aide d’un chiffon propre,
sec et doux. En effet, le carburant risque
d’abîmer les surfaces peintes ou les piè-
ces en plastique.
FAU33520
ATTENTION:

FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de 91 ou plus. Si un cognement
ou un cliquetis survient, utiliser une marqued’essence différente ou une essence super
sans plomb. L’essence sans plomb prolon-
ge la durée de service des bougies et réduit
les frais d’entretien.
1. Tube de remplissage du réservoir de
carburant
2. Niveau de carburant
ZAUM00**
1
2

Carburant recommandé :
ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir de carburant :
7.4 L (1.96 US gal) (1.63 Imp.gal)

COMMANDES ET INSTRUMENTS
3-9
2
34
5
6
7
8
9

FAU13441

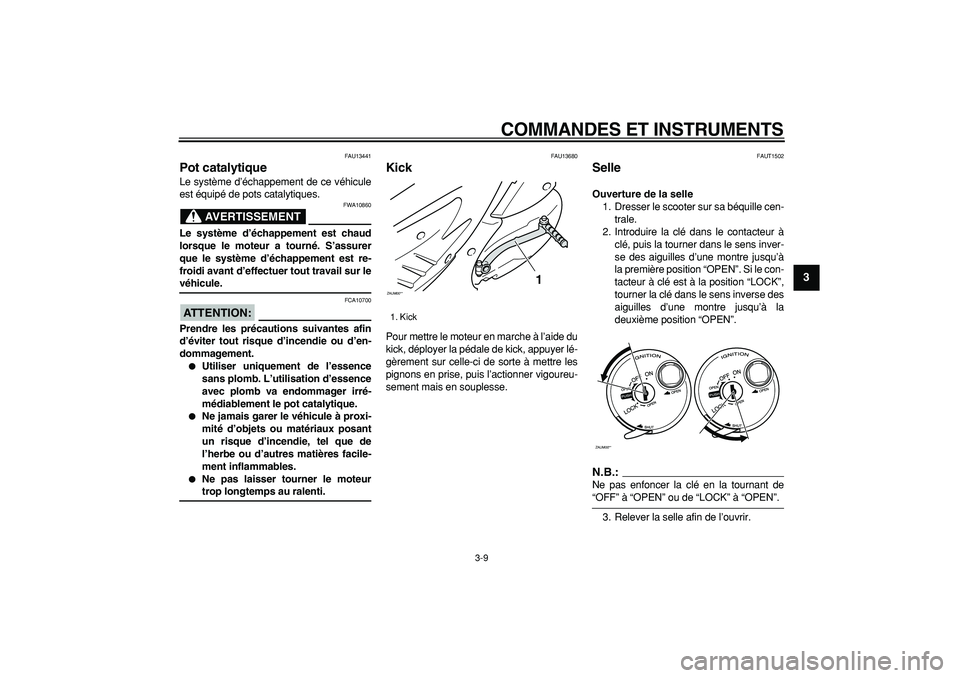

Pot catalytique
Le système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT

FWA10860
Le système d’échappement est chaud
lorsque le moteur a tourné. S’assurer
que le système d’échappement est re-
froidi avant d’effectuer tout travail sur le
véhicule.
ATTENTION:

FCA10700
Prendre les précautions suivantes afin
d’éviter tout risque d’incendie ou d’en-
dommagement.

Utiliser uniquement de l’essence
sans plomb. L’utilisation d’essence
avec plomb va endommager irré-
médiablement le pot catalytique.

Ne jamais garer le véhicule à proxi-
mité d’objets ou matériaux posant
un risque d’incendie, tel que de
l’herbe ou d’autres matières facile-
ment inflammables.

Ne pas laisser tourner le moteur
trop longtemps au ralenti.
FAU13680
Kick
Pour mettre le moteur en marche à l’aide du
kick, déployer la pédale de kick, appuyer lé-
gèrement sur celle-ci de sorte à mettre les
pignons en prise, puis l’actionner vigoureu-
sement mais en souplesse.
FAUT1502
Selle
Ouverture de la selle
1. Dresser le scooter sur sa béquille cen-
trale.
2. Introduire la clé dans le contacteur à
clé, puis la tourner dans le sens inver-
se des aiguilles d’une montre jusqu’à
la première position “OPEN”. Si le con-
tacteur à clé est à la position “LOCK”,
tourner la clé dans le sens inverse des
aiguilles d’une montre jusqu’à la
deuxième position “OPEN”.
N.B.:

Ne pas enfoncer la clé en la tournant de
“OFF” à “OPEN” ou de “LOCK” à “OPEN”.
3. Relever la selle afin de l’ouvrir.
1. Kick
ZAUM00**
1
ZAUM00**

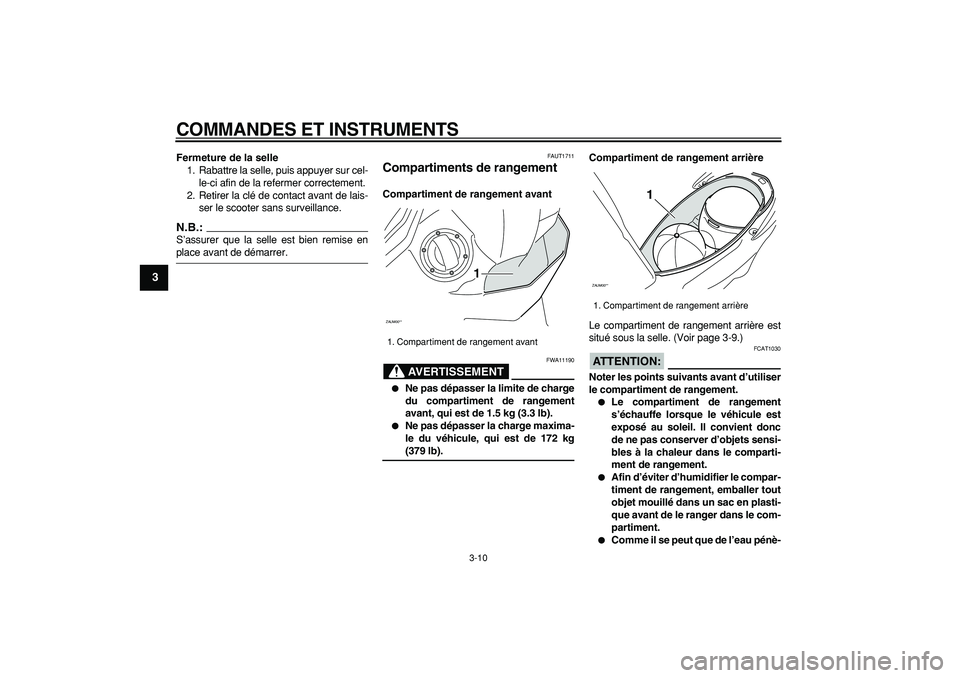

COMMANDES ET INSTRUMENTS
3-10
1
2
3
4
5
6
7
8
9

Fermeture de la selle
1. Rabattre la selle, puis appuyer sur cel-
le-ci afin de la refermer correctement.
2. Retirer la clé de contact avant de lais-
ser le scooter sans surveillance.
N.B.:

S’assurer que la selle est bien remise en
place avant de démarrer.
FAUT1711
Compartiments de rangement
Compartiment de rangement avant
AVERTISSEMENT

FWA11190

Ne pas dépasser la limite de charge
du compartiment de rangement
avant, qui est de 1.5 kg (3.3 lb).

Ne pas dépasser la charge maxima-
le du véhicule, qui est de 172 kg
(379 lb).Compartiment de rangement arrière
Le compartiment de rangement arrière est
situé sous la selle. (Voir page 3-9.)
ATTENTION:

FCAT1030
Noter les points suivants avant d’utiliser
le compartiment de rangement.

Le compartiment de rangement
s’échauffe lorsque le véhicule est
exposé au soleil. Il convient donc
de ne pas conserver d’objets sensi-
bles à la chaleur dans le comparti-
ment de rangement.

Afin d’éviter d’humidifier le compar-
timent de rangement, emballer tout
objet mouillé dans un sac en plasti-
que avant de le ranger dans le com-
partiment.

Comme il se peut que de l’eau pénè-
1. Compartiment de rangement avant
ZAUM00**
1

1. Compartiment de rangement arrière
ZAUM00**
1

COMMANDES ET INSTRUMENTS
3-11
2
34
5
6
7
8
9

tre dans le compartiment de range-
ment lors du lavage du scooter, il
est préférable d’emballer tout objet
se trouvant dans ce compartiment
dans un sac en plastique.

Ne pas ranger d’objets de valeur ou
d’objets fragiles dans le comparti-
ment de rangement.
AVERTISSEMENT

FWAT1050

Ne pas dépasser la limite de charge
du compartiment de rangement ar-
rière, qui est de 5 kg (11 lb).

Ne pas dépasser la charge maxima-
le du véhicule, qui est de 172 kg
(379 lb).
FAU15301

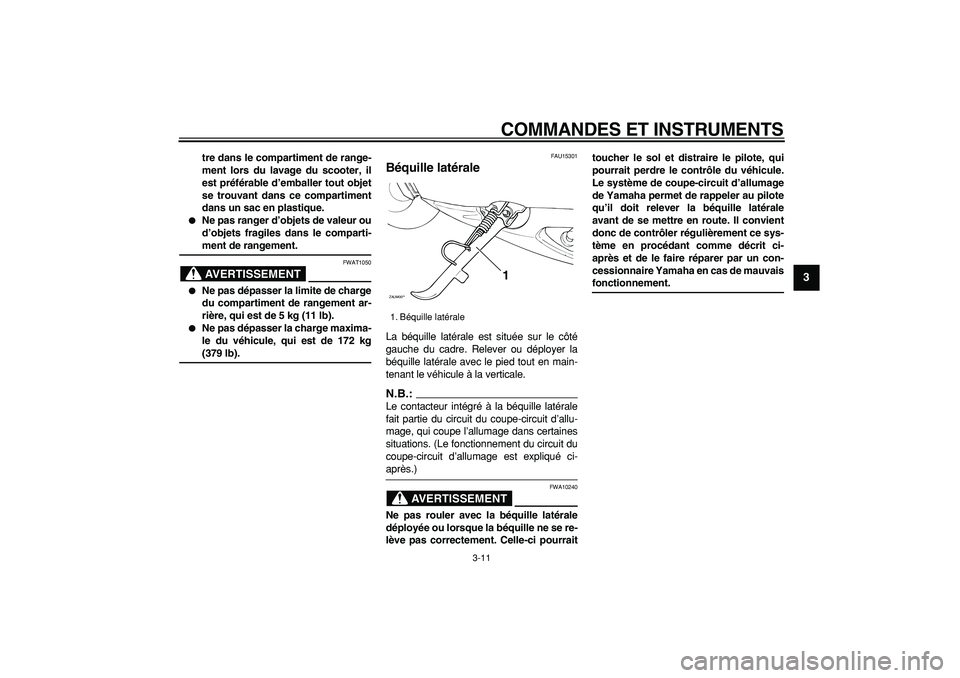

Béquille latérale
La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.
N.B.:

Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Le fonctionnement du circuit du
coupe-circuit d’allumage est expliqué ci-
après.)
AVERTISSEMENT

FWA10240
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se re-
lève pas correctement. Celle-ci pourraittoucher le sol et distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
Le système de coupe-circuit d’allumage
de Yamaha permet de rappeler au pilote
qu’il doit relever la béquille latérale
avant de se mettre en route. Il convient
donc de contrôler régulièrement ce sys-
tème en procédant comme décrit ci-
après et de le faire réparer par un con-
cessionnaire Yamaha en cas de mauvais
fonctionnement.
1. Béquille latérale
ZAUM00**
1

COMMANDES ET INSTRUMENTS
3-12
1
2
3
4
5
6
7
8
9

FAUT1091

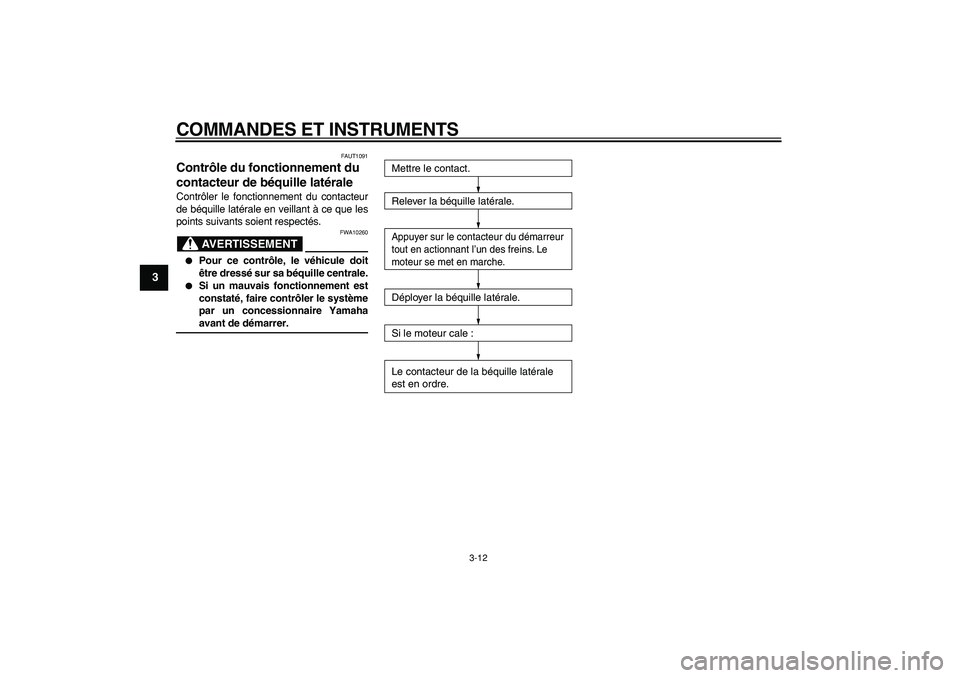

Contrôle du fonctionnement du
contacteur de béquille latérale
Contrôler le fonctionnement du contacteur
de béquille latérale en veillant à ce que les
points suivants soient respectés.
AVERTISSEMENT

FWA10260

Pour ce contrôle, le véhicule doit
être dressé sur sa béquille centrale.

Si un mauvais fonctionnement est
constaté, faire contrôler le système
par un concessionnaire Yamaha
avant de démarrer.
Mettre le contact.
Relever la béquille latérale.Appuyer sur le contacteur du démarreur
tout en actionnant l’un des freins. Le
moteur se met en marche.Déployer la béquille latérale.
Si le moteur cale :
Le contacteur de la béquille latérale
est en ordre.

4-1
2
3
45
6
7
8
9

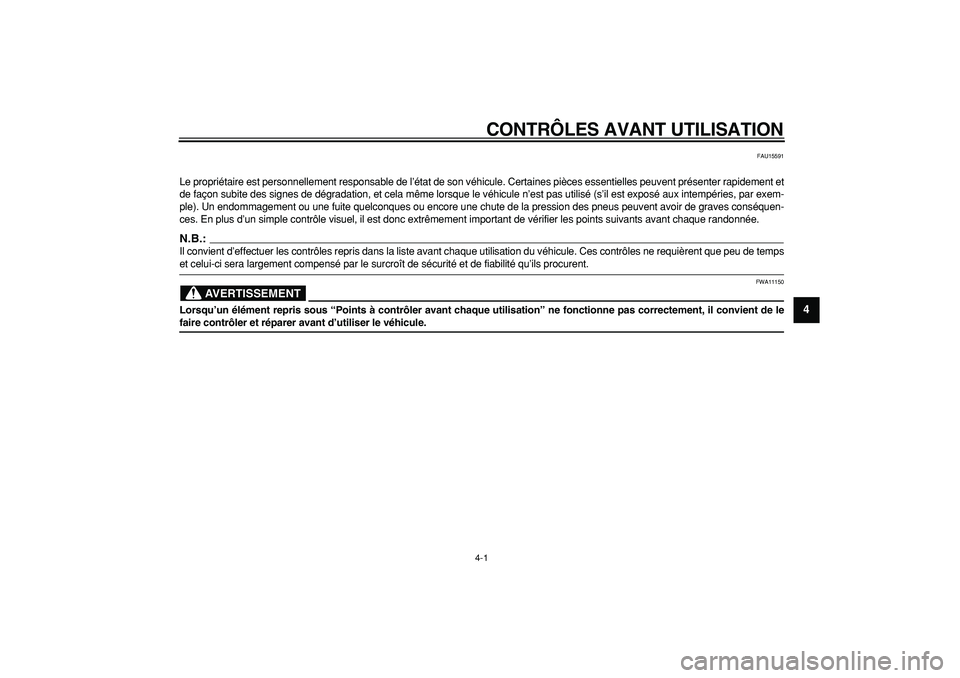

CONTRÔLES AVANT UTILISATION
FAU15591
Le propriétaire est personnellement responsable de l’état de son véhicule. Certaines pièces essentielles peuvent présenter rapidement et
de façon subite des signes de dégradation, et cela même lorsque le véhicule n’est pas utilisé (s’il est exposé aux intempéries, par exem-
ple). Un endommagement ou une fuite quelconques ou encore une chute de la pression des pneus peuvent avoir de graves conséquen-
ces. En plus d’un simple contrôle visuel, il est donc extrêmement important de vérifier les points suivants avant chaque randonnée.
N.B.:

Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que peu de temps
et celui-ci sera largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent.
AVERTISSEMENT

FWA11150
Lorsqu’un élément repris sous “Points à contrôler avant chaque utilisation” ne fonctionne pas correctement, il convient de le
faire contrôler et réparer avant d’utiliser le véhicule.

CONTRÔLES AVANT UTILISATION
4-2
1
2
3
4
5
6
7
8
9

FAU15605

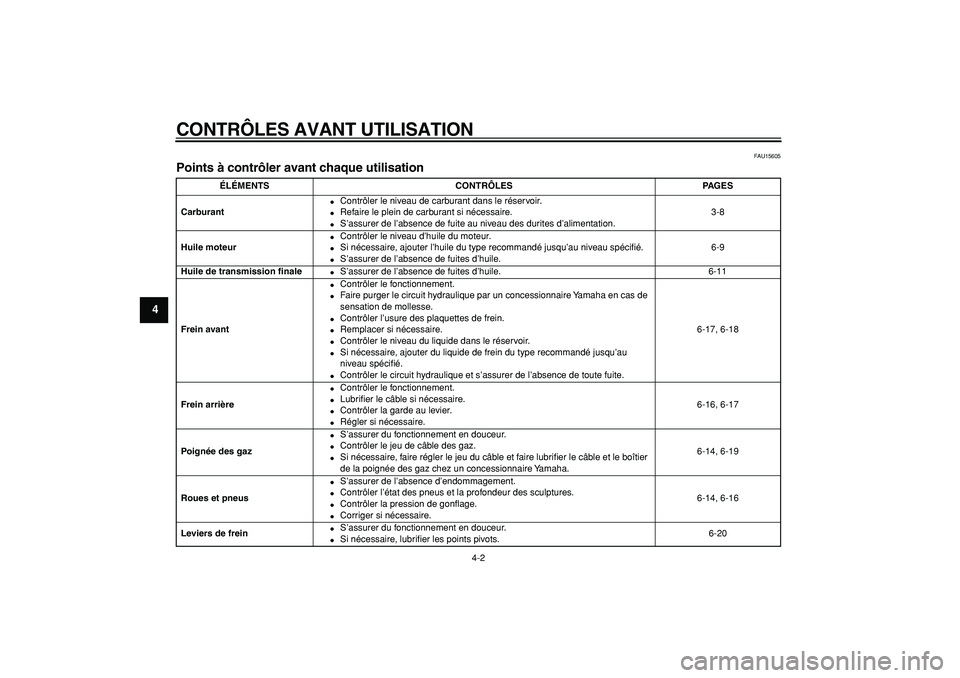

Points à contrôler avant chaque utilisation
ÉLÉMENTS CONTRÔLES PAGES
Carburant

Contrôler le niveau de carburant dans le réservoir.

Refaire le plein de carburant si nécessaire.

S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-8
Huile moteur

Contrôler le niveau d’huile du moteur.

Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.

S’assurer de l’absence de fuites d’huile.6-9
Huile de transmission finale

S’assurer de l’absence de fuites d’huile. 6-11
Frein avant

Contrôler le fonctionnement.

Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.

Contrôler l’usure des plaquettes de frein.

Remplacer si nécessaire.

Contrôler le niveau du liquide dans le réservoir.

Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au
niveau spécifié.

Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-17, 6-18
Frein arrière

Contrôler le fonctionnement.

Lubrifier le câble si nécessaire.

Contrôler la garde au levier.

Régler si nécessaire.6-16, 6-17
Poignée des gaz

S’assurer du fonctionnement en douceur.

Contrôler le jeu de câble des gaz.

Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier
de la poignée des gaz chez un concessionnaire Yamaha.6-14, 6-19
Roues et pneus

S’assurer de l’absence d’endommagement.

Contrôler l’état des pneus et la profondeur des sculptures.

Contrôler la pression de gonflage.

Corriger si nécessaire.6-14, 6-16
Leviers de frein

S’assurer du fonctionnement en douceur.

Si nécessaire, lubrifier les points pivots.6-20

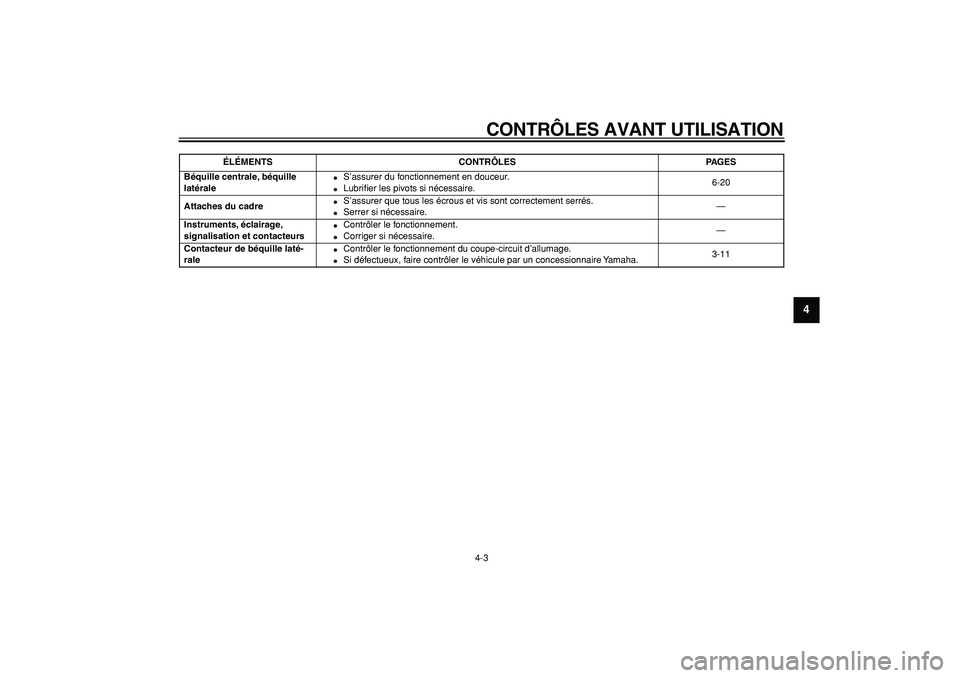

CONTRÔLES AVANT UTILISATION
4-3
2
3
45
6
7
8
9

Béquille centrale, béquille
latérale

S’assurer du fonctionnement en douceur.

Lubrifier les pivots si nécessaire.6-20
Attaches du cadre

S’assurer que tous les écrous et vis sont correctement serrés.

Serrer si nécessaire.—
Instruments, éclairage,
signalisation et contacteurs

Contrôler le fonctionnement.

Corriger si nécessaire.—
Contacteur de béquille laté-
rale

Contrôler le fonctionnement du coupe-circuit d’allumage.

Si défectueux, faire contrôler le véhicule par un concessionnaire Yamaha.3-11
ÉLÉMENTS CONTRÔLES PAGES

5-1
1
2
3
4
5
6
7
8
9

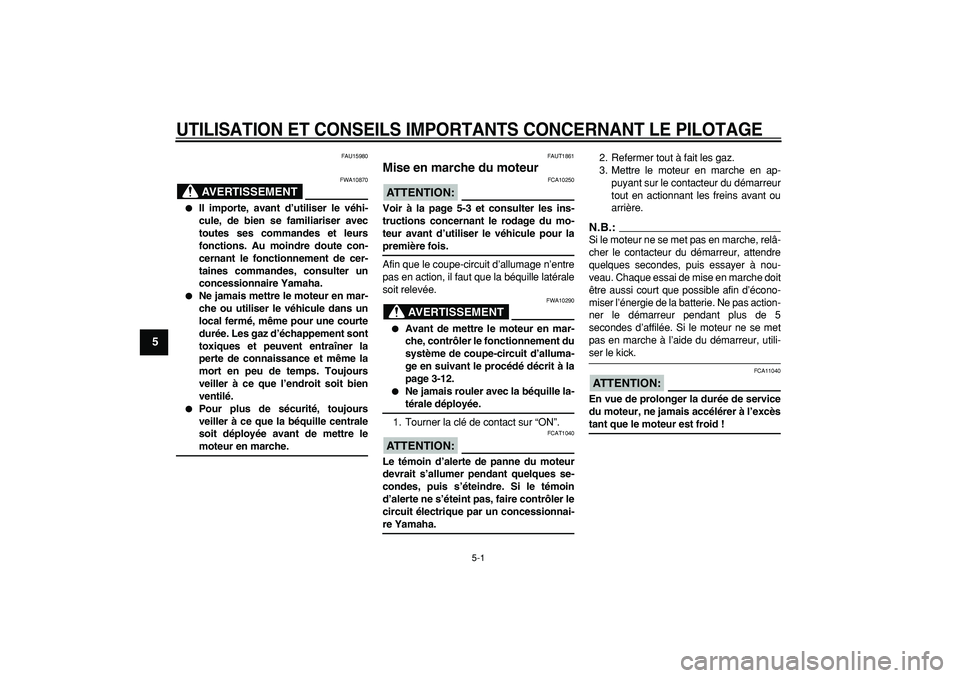

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

FAU15980
AVERTISSEMENT

FWA10870

Il importe, avant d’utiliser le véhi-
cule, de bien se familiariser avec
toutes ses commandes et leurs
fonctions. Au moindre doute con-
cernant le fonctionnement de cer-
taines commandes, consulter un
concessionnaire Yamaha.

Ne jamais mettre le moteur en mar-
che ou utiliser le véhicule dans un
local fermé, même pour une courte
durée. Les gaz d’échappement sont
toxiques et peuvent entraîner la
perte de connaissance et même la
mort en peu de temps. Toujours
veiller à ce que l’endroit soit bien
ventilé.

Pour plus de sécurité, toujours
veiller à ce que la béquille centrale
soit déployée avant de mettre le
moteur en marche.
FAUT1861
Mise en marche du moteur
ATTENTION:

FCA10250
Voir à la page 5-3 et consulter les ins-
tructions concernant le rodage du mo-
teur avant d’utiliser le véhicule pour la
première fois.
Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut que la béquille latérale
soit relevée.
AVERTISSEMENT

FWA10290

Avant de mettre le moteur en mar-
che, contrôler le fonctionnement du
système de coupe-circuit d’alluma-
ge en suivant le procédé décrit à la
page 3-12.

Ne jamais rouler avec la béquille la-
térale déployée.
1. Tourner la clé de contact sur “ON”.
ATTENTION:

FCAT1040
Le témoin d’alerte de panne du moteur
devrait s’allumer pendant quelques se-
condes, puis s’éteindre. Si le témoin
d’alerte ne s’éteint pas, faire contrôler le
circuit électrique par un concessionnai-
re Yamaha.
2. Refermer tout à fait les gaz.
3. Mettre le moteur en marche en ap-
puyant sur le contacteur du démarreur
tout en actionnant les freins avant ou
arrière.
N.B.:

Si le moteur ne se met pas en marche, relâ-
cher le contacteur du démarreur, attendre
quelques secondes, puis essayer à nou-
veau. Chaque essai de mise en marche doit
être aussi court que possible afin d’écono-
miser l’énergie de la batterie. Ne pas action-
ner le démarreur pendant plus de 5
secondes d’affilée. Si le moteur ne se met
pas en marche à l’aide du démarreur, utili-
ser le kick.
ATTENTION:

FCA11040
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excès
tant que le moteur est froid !
