UF3Y74M0.book Page 1 Tuesday, June 23, 2020 9:14 AM

Använda instrumenten
34
MJU44570
Multifunktionspanel
Multifunktionspanelen visar information om
vattenskotern.
Inledande användning av multifunktions-
panelen
Alla displaysegment tänds när multifunk-
tionspanelen aktiveras. Efter 2 sekunder
slocknar varningsindikatorerna på informa-
tionsdisplayen och sedan börjar multifunk-
tionspanelen fungera som vanligt.
Multifunktionspanelens standbyläge
Multifunktionspanelen stängs av och går in i
standbyläge om multifunktionspanelen inte
tar emot några indata inom 30 sekunder efter
det att motorn stannat. När motorn startas
igen återgår displayerna till de lägen som an-
vändes innan multifunktionspanelen stäng-
des av och panelen börjar fungera som
vanligt.
MJU35027Informationsdisplay
Informationsdisplayen visar vattenskoterns
driftförhållanden.
MJU43832Hastighetsmätare
Hastighetsmätaren visar vattenskoterns has-
tighet i vattnet.
Enheterna som visas kan ändras mellan kilo-
meter per timme “km/h” och miles per timme
“MPH”.
OBS:
“MPH” ställs in som visningsenhet på
Yamahas fabrik.
1 Informationsdisplay
2 “WARNING”-indikatorlampa
12
1Bränslemätare
2 Växelindikator (EX DELUXE / EX LIMITED)
3 Varningsindikator för överhettning av motor
4 Motorvarningsindikator
5 Varvräknare/timmätare/voltmätare
6 Varningsindikator för oljetryck
7 Varningsindikator för bränslenivå
8 Hastighetsmätare
1 Hastighetsmätare
251346
78
1
UF3Y74M0.book Page 34 Tuesday, June 23, 2020 9:14 AM

Använda instrumenten
35

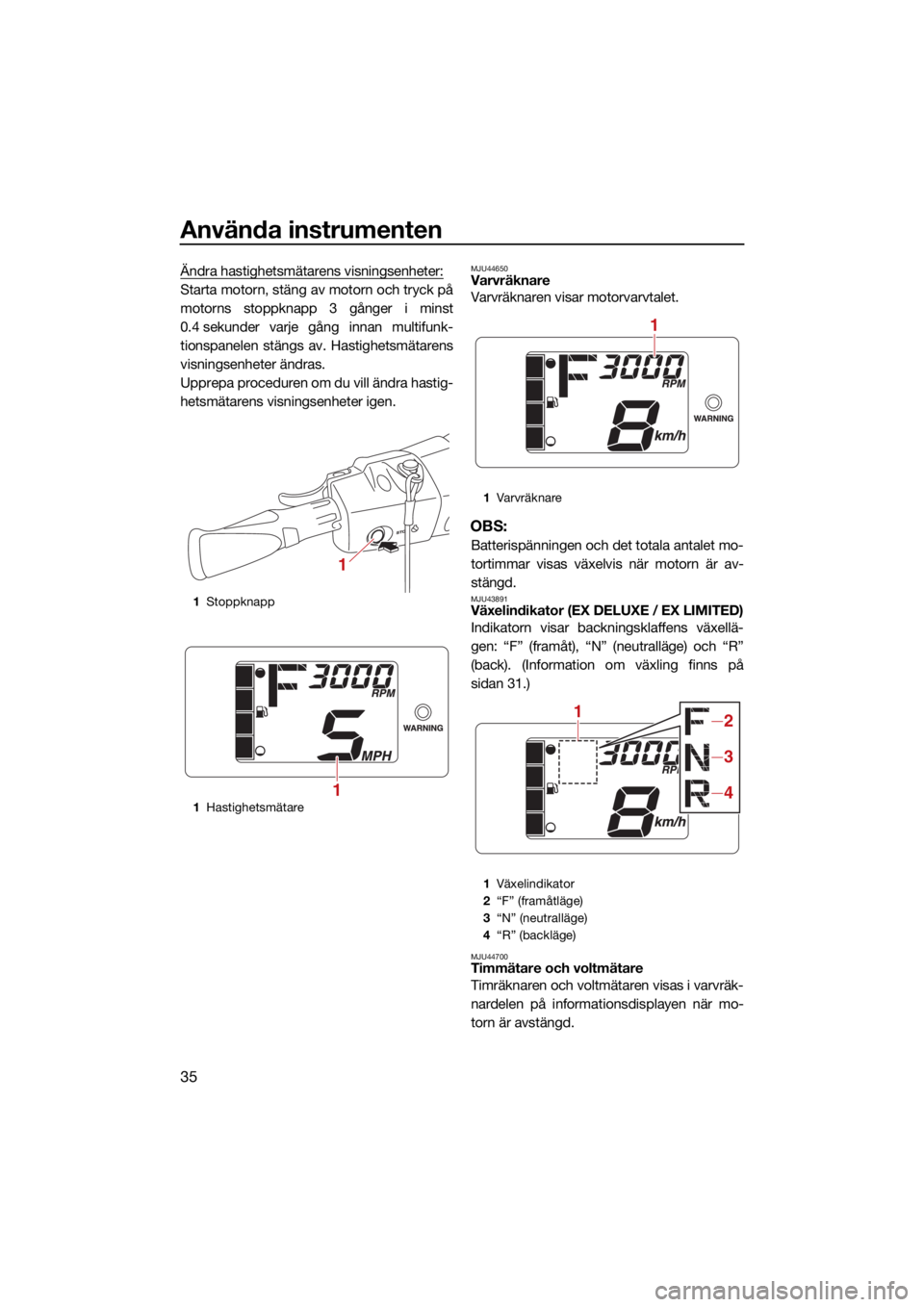

Ändra hastighetsmätarens visningsenheter:
Starta motorn, stäng av motorn och tryck på
motorns stoppknapp 3 gånger i minst
0.4 sekunder varje gång innan multifunk-
tionspanelen stängs av. Hastighetsmätarens
visningsenheter ändras.
Upprepa proceduren om du vill ändra hastig-
hetsmätarens visningsenheter igen.
MJU44650Varvräknare
Varvräknaren visar motorvarvtalet.
OBS:
Batterispänningen och det totala antalet mo-
tortimmar visas växelvis när motorn är av-
stängd.
MJU43891Växelindikator (EX DELUXE / EX LIMITED)
Indikatorn visar backningsklaffens växellä-
gen: “F” (framåt), “N” (neutralläge) och “R”
(back). (Information om växling finns på
sidan 31.)
MJU44700Timmätare och voltmätare
Timräknaren och voltmätaren visas i varvräk-
nardelen på informationsdisplayen när mo-
torn är avstängd.
1 Stoppknapp
1 Hastighetsmätare
1
1
1Varvräknare
1 Växelindikator
2 “F” (framåtläge)
3 “N” (neutralläge)
4 “R” (backläge)
1
12
3
4
UF3Y74M0.book Page 35 Tuesday, June 23, 2020 9:14 AM

Använda instrumenten
36
Timräknaren och voltmätaren visas omväx-
lande med 3 sekunders intervall.
OBS:
Om motorn stoppas efter det att motorvar-
ningen aktiveras kommer timmätaren och en
felkod att visas omväxlande med 3 sekun-
ders intervall.
Timmätare
Timräknaren visar det totala antalet timmar
som motorn har körts sedan vattenskotern
var ny.
OBS:
Tiden som gått lagras även om batteripolerna
kopplas bort.
Voltmätare
Voltmätaren visar batterispänningen.
Voltmätaren visar cirka 12 volt när batteri-
spänningen är normal.“Lo” visas på voltmätaren och alla andra seg-
ment på informationsdisplayen slocknar om
batterispänningen sjunker avsevärt. “HI” vi-
sas om batterispänningen stiger avsevärt.
Om “Lo” eller “HI” visas ska du omedelbart
styra tillbaka till land och låta en Yamaha-
återförsäljare se över vattenskotern.
MJU37272Bränslemätare
Bränslemätaren visar hur mycket bränsle det
finns i bränsletanken. Mängden återstående
bränsle visas med fyra segment som slock-
nar ett i taget allt eftersom bränslenivån sjun-
ker.
OBS:
Bränslemätarens precision varierar beroende
på användningsförhållandena. Använd den
här funktionen enbart som referens.
1
Timmätare och voltmätare
1 Timmätare
1
1
1Vo l t m ät a re
1 Bränslemätare
1
1
UF3Y74M0.book Page 36 Tuesday, June 23, 2020 9:14 AM

Använda instrumenten
38
på hög hastighet kan det resultera i allvar-
liga skador på motorn.
[MCJ00042]
MJU44690
Motorvarning
Om ett fel i en givare eller en kortslutning
upptäcks, blinkar motorvarningsindikatorn
samt “WARNING”-indikatorlampan och sum-
mern hörs intermittent i 30 sekunder.
Timmätaren och en felkod visas omväxlande
med 3 sekunders intervaller på varvräknarde-
len av informationsdisplayen om motorn stängs av efter det att motorvarningen aktive-
rats.
Om motorvarningen aktiveras ska du ome-
delbart minska motorvarvtalet, styra tillbaka
till land och låta en Yamaha-återförsäljare
kontrollera motorn.
1
Felkod
1
UF3Y74M0.book Page 38 Tuesday, June 23, 2020 9:14 AM
