Informação importante
PJU44335

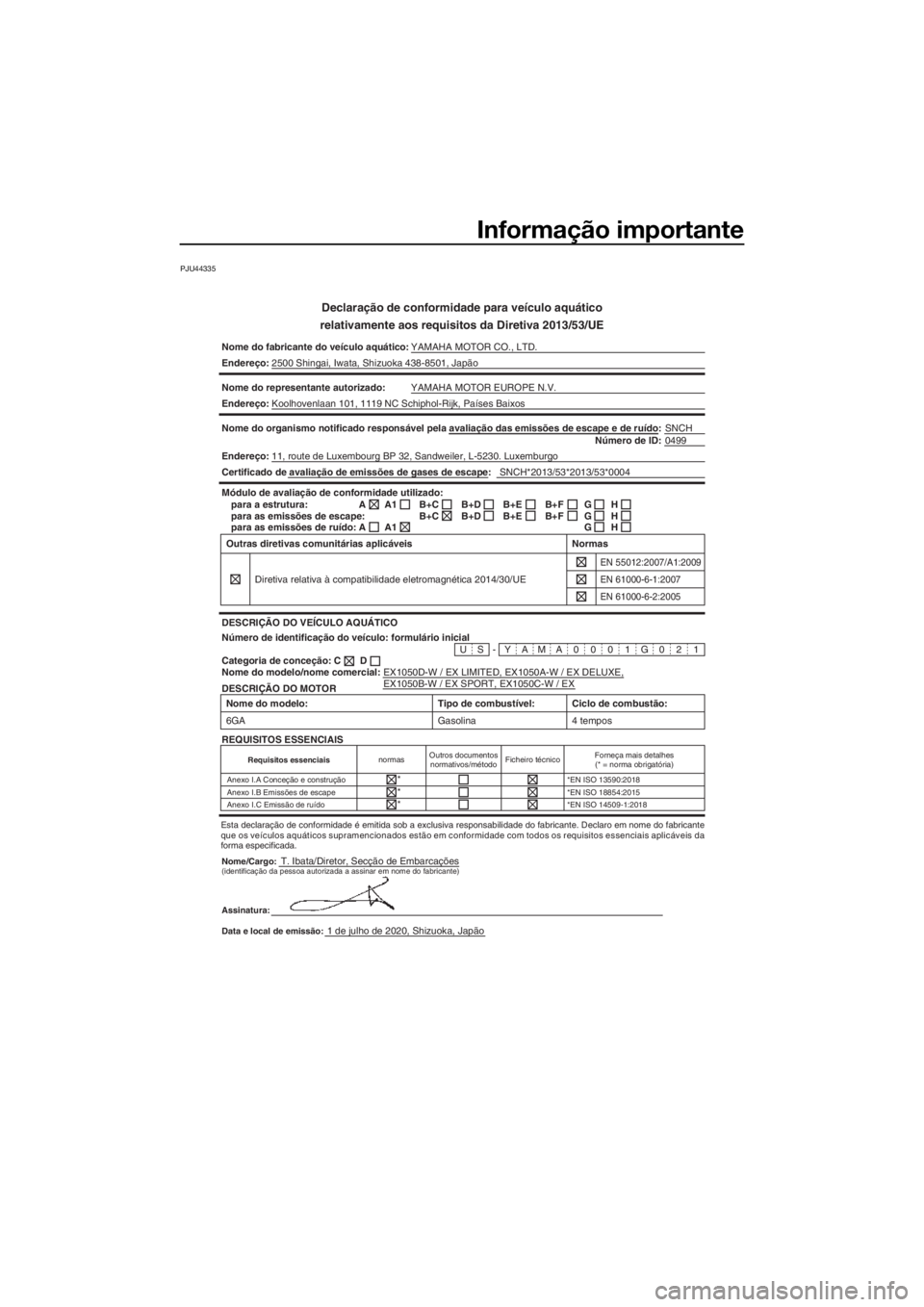

Declaração de conformidade para veículo aquático
relativamente ao s requisitos da Diretiva 2013/53/UE
Nome do fabricante do veículo aquático: YAMAHA MOTOR CO., LTD.
Endereço: 2500 Shingai, Iwata, Shizuoka 438-8501, Japão
Nome do representante autorizado: YAMAHA MOTOR EUROPE N.V.
Endereço: Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Países Baixos
Nome do organismo notificado responsável pela avaliação da s emissões de escape e de ruído:SNCH
0499
Número de ID:
Endereço: 11, route de Luxembourg BP 32, Sandweiler, L-5230. Luxemburgo
US-YAMA0001G021
Módulo de avaliação de conformidade utilizado:
para a estrutura:
para as emissões de escape:
para as emissões de ruído:
DESCRIÇÃO DO VEÍCULO AQUÁTICO
DESCRIÇÃO DO MOTOR A
A
Número de identificação do veículo: formulário inicial
Nome do modelo/nome comercial: C
Categoria de conceção: Outras diretivas comunitárias aplicáveis
Diretiva relativa à compatibilidade eletromagnética 2014/30/UE
EN 55012:2007/A1:2009
Normas
EN 61000-6-1:2007
D
EN 61000-6-2:2005
A1
A1B+C
B+CB+D
B+D B+E
B+EB+F
B+FG
G
GH
H
H
Nome do modelo:
6GA
Ciclo de combustão:
4 tempos
Tipo de combustível:
Gasolina
REQUISITOS ESSENCIAIS
Requisitos essenciais normasOutros documentos
normativos/método Ficheiro técnico Forneça mais detalhes
(* = norma obrigatória)
Anexo I.A Conceção e construção *EN ISO 13590:2018
Anexo I.B Emissões de escape *EN ISO 18854:2015
Anexo I.C Emissão de ruído *EN ISO 14509-1:2018
*
* *
Esta declaração de conformidade é emitida sob a exclusiva responsabilidade do fabricante. Declaro em nome do fabricante
que os veículos aquáticos supramencionados estão em conformidade com todos os requisitos essenciais aplicáveis da
forma especificada.
Nome/Cargo:
T. Ibata/Diretor, Secção de Embarcações(identificação da pessoa autorizada a assinar em nome do fabrican\
te)
Assinatura:
Data e local de emissão:
1 de julho de 2020, Shizuoka, Japão EX1050D-W / EX LIMITED, EX1050A-W / EX DELUXE,
EX1050B-W / EX SPORT, EX1050C-W / EX
Certificado de avaliação de emi
ssões de gases de escape:SNCH*2013/53*2013/53*0004
UF3Y74P0.book Page 1 Tuesday, June 23, 2020 9:21 AM

Informação importante
PJU30193
Estimado
proprietário/operador
Obrigado por ter optado por um veículo
aquático Yamaha.
Este manual do proprietário/operador con-
tém informações necessárias para uma utili-
zação, manutenção e conservação
adequadas do veículo. Em caso de dúvidas
sobre a operação ou manutenção do seu ve-
ículo, consultar um Concessionário Yamaha.
Este manual não constitui um curso sobre
segurança na navegação ou náutica. Se este
for o seu primeiro veículo aquático ou caso
esteja a mudar para um tipo de veículo com
o qual não está familiarizado, para seu pró-
prio conforto e segurança, assegure-se de
que obtém formação ou prática adequada
antes de utilizar o veículo sozinho. Além dis-
so, qualquer Concessionário Yamaha ou or-
ganismo náutico terá o prazer de lhe
recomendar escolas náuticas locais ou ins-
trutores competentes.
Neste manual, as informações de importân-
cia particular são indicadas das seguintes
maneiras:
Este é o símbolo de alerta de segurança.
Serve para alertá-lo de potenciais perigos de
ferimentos. Obedeça a todas as mensagens
de segurança assinaladas por este símbolo
para evitar possíveis ferimentos ou mesmo a
morte.
PWJ00072
Um AVISO indica uma situação perigosa
que, caso não seja evitada, pode resultar
em morte ou em ferimentos graves.
PCJ00092
Uma indicação de ADVERTÊNCIA assina-
la precauções especiais que devem ser
tomadas para evitar danificar o veículo
aquático ou outros bens.
OBSERVAÇÃO:
As mensagens OBSERVAÇÃO indicam infor-
mações importantes, destinadas a esclare-
cer ou facilitar os procedimentos.
PJU45451
Registo dos dados do motor
O ECM deste modelo armazena determina-
dos dados para ajudar a diagnosticar avarias
e para fins de investigação, análise estatísti-
ca e desenvolvimento.
Apesar de os sensores e os dados registados
poderem variar consoante o modelo, os prin-
cipais pontos de dados são:
Estado do motor e dados de desempenho
do motor
Estes dados apenas são carregados se for li-
gada uma ferramenta de diagnóstico
Yamaha ao motor como, por exemplo, em caso de verificações de manutenção ou pro-
cedimentos de assistência técnica. Os dados
do motor que forem carregados serão trata-
dos adequadamente de acordo com a Políti-
ca de Privacidade que se segue.
Política de Privacidade
A Yamaha não divulgará estes dados a ter-
ceiros, exceto nos casos que se seguem.
Além disso, a Yamaha poderá fornecer os
dados do motor a um adjudicatário para sub-
contratar serviços relacionados com o trata-
mento dos dados do motor. Mesmo neste
caso, a Yamaha irá exigir que o adjudicatário
efetue o tratamento adequado dos dados do
https://www.yamaha-motor.eu/pt/
privacidade/declaracao-privacidade.aspx
UF3Y74P0.book Page 2 Tuesday, June 23, 2020 9:21 AM

Índice
Etiquetas importantes e gerais ........ 1Números de identificação ............... 1
Número de Identificação Principal
(PRI-ID) ........................................... 1
Número de Identificação do Veículo (CIN) ................................................ 2
Número de série do motor ................. 2
Etiqueta com a data de fabrico .......... 2
Informações sobre o modelo .......... 3
Placa do fabricante ............................ 3
Etiquetas importantes ..................... 5
Etiquetas de aviso .............................. 6
Outras etiquetas ................................. 9
Informações de segurança ............ 10 Limitações a quem pode operar o veículo aquático ...................... 10
Limitações à circulação ................ 11
Requisitos de operação ................ 13
Equipamento recomendado ......... 15
Informações de perigo .................. 16
Características do veículo ............. 16
Wakeboard e esqui aquático ........ 18
Regras de segurança na navegação.................................. 20
Utilização responsável do veículo ........................................ 21
Descrição ......................................... 22 Glossário do veículo aquático....... 22
Localização dos componentes principais .................................... 23
Funcionamento da função de
controlo ............................................ 27 Funções de controlo do veículo aquático ..................................... 27
Interruptor de paragem do motor ... 27
Interruptor de paragem de
emergência .................................. 27
Interruptor de arranque ................... 27
Comando do acelerador .................. 28 Comando RiDE (EX DELUXE /
EX LIMITED) .................................. 28
Sistema de governo ......................... 28
Saída piloto da água de refrigeração ................................... 29
Purgador de água............................. 30
Operação do veículo aquático....... 31 Funções de operação do veículo aquático ..................................... 31
Sistema de marcha à ré
(EX SPORT) ................................... 31
Sistema do seletor do sentido de marcha (EX DELUXE /
EX LIMITED) .................................. 32
Funcionamento dos
instrumentos ................................... 35Centro de informações multifunções .............................. 35
Visor de informações ....................... 35
Funcionamento do
equipamento ................................... 40Equipamento................................. 40
Banco ............................................... 40
Pega manual .................................... 40
Pega de embarque ........................... 41
Degrau de embarque (EX SPORT /
EX DELUXE / EX LIMITED) ........... 41
Olhal da proa .................................... 41
Olhais da popa ................................. 42
Cunho ............................................... 42
Cunhos de encaixe (EX LIMITED) .... 42
Compartimentos de armazenamento ............................ 43
Suporte do extintor de incêndios ..... 45
Requisitos de operação e
manuseamento ............................... 46 Requisitos de combustível ........... 46
Combustível ..................................... 46
UF3Y74P0.book Page 1 Tuesday, June 23, 2020 9:21 AM

Operação
75
do(s) à pessoa que está à sua frente ou à
pega manual existente.
(7) Prender o cabo de paragem de emer- gência ao pulso esquerdo e, depois, co-
locar a chave de segurança no
interruptor de paragem de emergência.
(8) Olhar em todas as direções, ligar o motor e iniciar lentamente a marcha.
PJU33084Iniciar a marchaPWJ00713
Para evitar colisões:
Manter uma constante atenção às ou-
tras pessoas, objetos e veículos aquáti-
cos presentes na área. Ter em especial
atenção as condições que possam limi-
tar a visibilidade do operador ou bloque-
ar a visibilidade de terceiros.
Conduzir o veículo com prudência e a
velocidades moderadas, mantendo
sempre uma distância segura em rela-
ção às outras pessoas, objetos e veícu-
los aquáticos.
Não conduzir na esteira de outros veícu-
los aquáticos ou embarcações. Não ten-
tar uma aproximação em relação a
terceiros para os atingir com água, em
relação a outros barcos, e não acelerar
demasiado relativamente ao tráfego.
Evitar as curvas apertadas ou outras
manobras que dificultem o distancia- mento de terceiros em relação ao veícu-
lo ou a sua compreensão sobre o
percurso subsequente do veículo. Evitar
a navegação em áreas com objetos
submersos ou com baixios.
Agir com antecedência para evitar a co-
lisão. Não esquecer que os veículos
aquáticos e as outras embarcações não
possuem travões! Não libertar o coman-
do do acelerador quando pretender
desviar-se de objetos na água—tal
como nas embarcações a motor, para
governar o veículo é necessário utilizar
o acelerador.
PCJ01341
Nunca deixar o motor a trabalhar em
águas com menos de 60 cm (2 ft) de pro-
fundidade a contar do fundo do veículo, de
modo a impedir a aspiração de seixos ou
areia pela tomada do jato, o que provoca-
ria danos na turbina e o sobreaquecimen-
to do motor.
PJU44381Início da marcha a partir de um reboque
EX:
(1) Lançar o veículo na água e, de seguida,
virá-lo de modo a que a proa fique virada
na direção de deslocação pretendida.
(2) Prender o cabo de paragem de emer- gência ao pulso esquerdo e, depois, co-
